51单片机计数器原理

51单片机计数器是指基于51单片机的计数器电路。在电子技术中，计数器是一种用来计算和储存输入脉冲个数的电子电路。通过计数器，可以实现对脉冲的计数、频率测量、计时等功能。

51单片机是一种常用的8位单片机，由晶体振荡器、控制单元、存储器、输入输出端口等模块组成。它具有指令系统完备、低功耗、易编程、强大的中断功能等特点，并且可以与外部电路进行连接，实现各种功能。

51单片机计数器可以通过外部输入端口接收外部的脉冲信号，并且根据设定的计数方式进行计数。常见的计数方式有上升沿计数、下降沿计数和边沿计数。在上升沿计数方式下，计数器在每个上升沿到来时计数值加1；在下降沿计数方式下，计数器在每个下降沿到来时计数值加1；在边沿计数方式下，计数器在每个脉冲边沿到来时计数值加1。

在使用51单片机计数器时，需要先初始化计数器的初始值，并且设置计数方式。51单片机内部有一个特殊的寄存器，称为定时器计数器（TCON），用于控制计数器的计数方式。通过设置TCON寄存器的相应位，可以选择计数方式。同时，需要设置计数器的初始值，以确定计数器从何值开始计数。

当计数器开始计数后，每当一个脉冲到来，计数值就会加1。当计数器溢出时，会触发中断信号。可以通过中断服务程序来处理计数器溢出的情况，以实现相应的功能。

计数器还可以通过引入外部触发信号，来控制计数器的启动和停止。通过设置特定的输入输出端口，并将外部触发信号与该端口相连，可以在满足触发条件时启动计数器，当不满足触发条件时停止计数器。

此外，51单片机计数器还可以通过定时器/计数器模式进行工作。在定时器模式下，计数器会根据预设的时间间隔自动开始计数，当计数值达到设定的计数周期时，会触发中断信号。通过设置特定的寄存器和输入输出端口，可以实现定时功能。

总之，51单片机计数器是一种基于51单片机的计数器电路，可以实现对脉冲的计数、频率测量、计时等功能。通过设置计数方式、初始值和触发条件等参数，可以灵活地控制计数器的工作模式，以满足不同的应用需求。

合集下载

51单片机的光电计数器电路设计原理

51单片机的光电计数器电路设计原理

51单片机的光电计数器电路设计原理1.前言

21世纪是信息时代，获取信息，处理信息，运用信息。传感与检测技术的重要性在于它是获得信息并对信息进行必要处理的基础技术，是获取信息和处理加工信息的手段，无法获取信息则无法运用信息。

传感与检测技术是一门知识面广、综合程度高、实用性很强的专业课程。它从传感器的基本理论入手，着重讲叙传感器的结构与感测原理，传感器是一个二端口的装置，不同的传感器输入-输出特性不同，同一传感器适应不同的被测信号呈现的特性也有所不同。尤其当被测信号为静态信号时两种状态下，传感器的输入-输出特性完全不同。感测技术在许多新技术、新器件里都有应用，在课程安排上，以信息的传感、转换、处理为核心，从基本物理概念入手，阐述热工量、机械量、几何量等参数的测量原理及方法。

光电式传感器是将光信号转化为电信号的一种传感器。它的理论基础是光电效应。这类效应大致可分为三类。第一类是外光电效应，即在光照射下，能使电子逸出物体表面。利用这种效应所做成的器件有真空光电管、光电倍增管等。第二类是内光电效应，即在光线照射下，能使物质的电阻率改变。这类器件包括各类半导体光敏电阻。第三类是光生伏特效应，即在光线作用下，物体内产生电动势的现象，此电动势称为光生电动势。这类器件包括光电池、光电晶体管等。光电效应都是利用光电元件受光照后，电特性发生变化。敏感的光波长是在可见光附近，包括红外波长和紫外波长。

本课题利用AT89C51单片机，探讨一种简易光电计数器的设计思路。

2光电计数器的系统设计

2.1系统硬件设计

2.1.1方案选择

由于单片机所具有的特性，它特别适用于各种智能仪器仪表，家电等领域中，可以减少硬件以减轻仪表的重量，便于携带和使用，同时也可能低存本，提高性能价格之比。该光电计数器选用MCS-51系列单片机的AT89C51芯片，该系统的整体结构框图见下图2.1所示：

图2.1光电计数器总结构流程图

2.1.2仪器各部分组成

u稳压直流电源的实现

51 单片机流水线计数器设计

51 单片机流水线计数器设计

#include

void xianshi(); //显示数码函数

void delay();//延时函数

sbit p0_0=P0^0; sbit p0_4=P0^4; sbit p0_5=P0^5; sbit p0_6=P0^6; sbit p0_7=P0^7; //单独端口定义

unsigned char code led[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f}; //字模数组

unsigned int count=0,f=0,z=0,j=10;

int0_led () interrupt 3 //中断计数函数

{

count++;

if(count==10000) count=0;

if(count==j)

{

p0_0=0;

}

}

imt1()interrupt 0 //中断计数复位

{

count=0; p0_0=1;

}

int2() interrupt 2 //中断定计数数量设计函数

{

if( p0_5==0) z=!z; //进入可调模式或退出可调模式

if( p0_6==0) j++;

if( p0_7==0) j--;

if(p0_4==0) j=0;

}

main () {

TMOD=0x60;

TH1=TL1=0xff;

ET1=1;

TR1=1;

EA=1;

IT0=1;

EX0=1;

IT1=1;

EX1=1;

xianshi();

}

void xianshi()

{

int q,x;

while(1)

{

if(z==0)//显示计数量

51单片机定时器计数器详解

51单片机定时器计数器详解

51单⽚机定时器计数器详解

第六章定时器/计数器

6.1 定时器的结构及⼯作原理6.2 定时器的控制

6.3 定时器的⼯作模式及其应⽤

第六章定时器/计数器

实现定时⼀般有多种⽅法：1. 利⽤软件实现（延时程序）

优点：简单，控制⽅便；缺点：CPU效率低。2. 外部硬件实现：单稳态定时器、计数定时器

优点：CPU效率⾼；缺点：修改参数⿇烦。3. 利⽤计数器实现输⼊脉冲定时器／计数器作⽤主要包括产⽣各种时标间隔、记录外部事件的数量等，是单⽚机中最常⽤、最基本的部件之⼀。

外来脉冲

定时计数定时器/计数器功能⽰意图

6.1 定时器/计数器的结构及⼯作原理6.1.1 定时器/计数器的基本结构

MCS-51单⽚机有⼆个定时器/计数器，每个定时器/计数器由⼏个专⽤寄存器组成。

TMOD(89H ）⾼四位TMOD(89H ）低四位⽅式寄存器TCON(88H)

TCON(88H)控制寄存器*8DH 8BH 8CH 8AH TH1 TL1TH0 TL0数据寄存器(16位）

定时器T1定时器T0

定时器/计数器的结构如下图所⽰。

定时器/计数器的基本结构框图

申请P3.5or P3.4or 8DH 8BH

8CH 8AH

6.1.2 定时器/计数器的⼯作原理定时器/计数器结构原理图

INTx P3.Y

GATE ：门控制位

：定时/计数控制位TC/x=0,1Y=2,3Z=4,5

⼀. 对外部输⼊信号的计数功能

当T0或T1设置为计数⼯作⽅式时，计数器对来⾃输⼊引脚P3.4(T0)和P3.5(T1)的外部信号计数。

若前⼀个机器周期采样值为1，后⼀个机器周期采样值为0，则计数器加1。所以计数器计数的频率最⾼为fosc 的1/24。

B

D

EH

T H >1个机器周期

T L >1个机器周期

L

⼆. 定时功能：

定时器/计数器的定时功能也是通过计数实现的，它的计数脉冲是由单⽚机的⽚内振荡器输出经12分频后产⽣的信号，即为对机器周期计数。

INTx P3.Y

例如：

晶振频率=12MHz 机器周期=1us ，计数1次=1us ，计数频为=1MHz 。

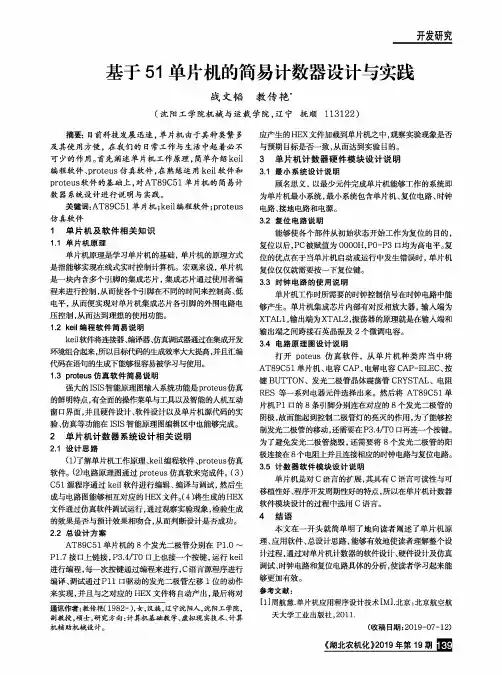

基于51单片机的简易计数器设计与实践

基于51单片机的简易计数器设计与实践

开发研究

基于51单片机的简易计数器设计与实践

战文韬教传艳”

（沈阳工学院机械与运载学院，辽宁抚顺113122）

摘要：目前科技发展迅速，单片机由于其种类繁多

及其使用方便，在我们的日常工作与生活中起着必不

可少的作用。首先阐述单片机工作原理，简单介绍keil

编程软件、proteus

仿真软件，在熟练运用keil

软件和

proteus

软件的基础上，对AT89C51

单片机的简易计

数器系统设计进行说明与实践。

关键词:AT89C51

单片机;keil

编程软件;proteus

仿真软件

1单片机及软件相关知识

1.1单片机原理

单片机原理是学习单片机的基础，单片机的原理方式

是指能够实现在线式实时控制计算机。宏观来说，单片机

是一块内含多个引脚的集成芯片，集成芯片通过使用者编

程来进行控制，从而使各个弓I

脚在不同的时间来控制高、低

电平，从而便实现对单片机集成芯片各引脚的外围电路电

压控制，从而达到理想的使用功能。

1.2 keil编程软件简易说明

keil

软件将连接器、编译器、仿真调试器通过錄成开发

环境组合起来，所以目标代码的生磁率大大提高，并且汇编

代码在语句的生成下能够很容易被学习与使用。

1.3 proteus仿真软件简易说明

强大的ISIS

智能原理图输入系统功能是proteus

仿真

的鲜明特点，有全面的操作菜单与工具以及智能的人机互动

窗口界面,并且硬件设计、软件设计以及单片机源代码的实

验、仿真等功能在ISIS

智能原理图编辑区中也能够完成。

2单片机计数器系统设计相关说明

2.1设计思路

⑴了解单片机工作原理、keil

编程软件、proteus

仿真

软件。⑵电路原理图通过proteus

仿真软来完成件。（3）

C51

源程序通过keil

软件进行编辑、编译与调试,然后生

成与电路图能够相互对应的HEX

文件。（4）

将生成的HEX

文件通过仿真软件调试运行,通过观察实验现象,检验生成

的效果是否与预计效果相吻合，从而判断设计是否成功。
