液氮安全操作规程

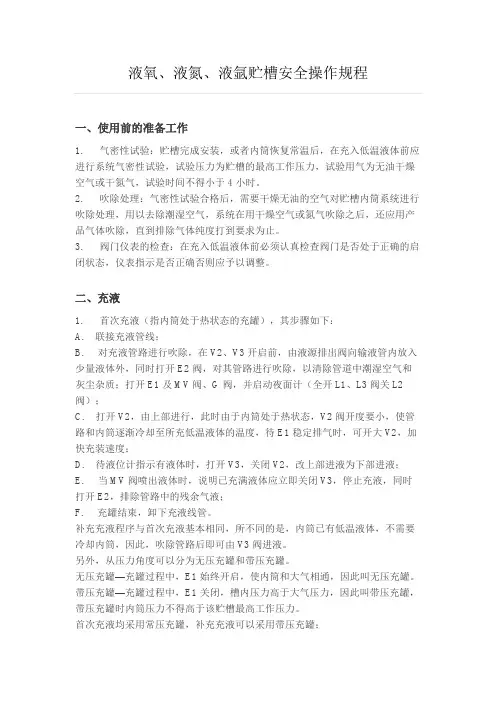

液氧、液氮、液氩贮槽安全操作规程

一、使用前的准备工作

1.

气密性试验：贮槽完成安装，或者内筒恢复常温后，在充入低温液体前应进行系统气密性试验，试验压力为贮槽的最高工作压力，试验用气为无油干燥空气或干氮气，试验时间不得小于4小时。

2.

吹除处理：气密性试验合格后，需要干燥无油的空气对贮槽内筒系统进行吹除处理，用以去除潮湿空气，系统在用干燥空气或氮气吹除之后，还应用产品气体吹除，直到排除气体纯度打到要求为止。

3. 阀门仪表的检查：在充入低温液体前必须认真检查阀门是否处于正确的启闭状态，仪表指示是否正确否则应予以调整。

二、充液

1.

首次充液（指内筒处于热状态的充罐），其步骤如下：

A.

联接充液管线；

B. 对充液管路进行吹除，在V2、V3开启前，由液源排出阀向输液管内放入少量液体外，同时打开E2阀，对其管路进行吹除，以清除管道中潮湿空气和灰尘杂质；打开E1及MV阀、G阀，并启动夜面计（全开L1、L3阀关L2阀）；

C. 打开V2，由上部进行，此时由于内筒处于热状态，V2阀开度要小，使管路和内筒逐渐冷却至所充低温液体的温度，待E1稳定排气时，可开大V2，加快充装速度；

D. 待液位计指示有液体时，打开V3，关闭V2，改上部进液为下部进液；

E. 当MV阀喷出液体时，说明已充满液体应立即关闭V3，停止充液，同时打开E2，排除管路中的残余气液；

F.

充罐结束，卸下充液线管。

补充充液程序与首次充液基本相同，所不同的是，内筒已有低温液体，不需要冷却内筒，因此，吹除管路后即可由V3阀进液。

另外，从压力角度可以分为无压充罐和带压充罐。

无压充罐—充罐过程中，E1始终开启，使内筒和大气相通，因此叫无压充罐。

带压充罐—充罐过程中，E1关闭，槽内压力高于大气压力，因此叫带压充罐，带压充罐时内筒压力不得高于该贮槽最高工作压力。

首次充液均采用常压充罐，补充充液可以采用带压充罐； 液位高度直接显示在液体计上，需显示容积（单位：M）按一下“液体容积”键即可。

编号：CZ-GC-05155

( 操作规程 )

单 位：_____________________

审 批：_____________________

日 期：_____________________

WORD文档 / A4打印 / 可编辑

液氮安全操作规程

Safety operation procedures for liquid nitrogen 石油化工操作规程 | Petrochemical Operating Regulations

操作规程

第 1 页 液氮安全操作规程

1.操作存在低温冻伤、爆炸、机械损伤的风险。

2.液氮操作人员必须经过培训合格后方能上岗操作；

3.液氮容器须纳入压力容器管理范围，定期进行检测；

4.容器附属压力表、安全阀、泄压阀须定期进行检测，保持完好可靠；

5.操作人员进入工作区，须穿戴必要的防护用品（棉手套、皮靴等），谨防低温灼伤。

6.定期对液氮贮存系统的阀门、管道进行检查，防止泄露。

7.液氮容器正常工作压力为0.5MP-0.65MP，当容器压力超过0.75MP压力时，应及时打开排气阀泄压。

8.操作人员应定时进行检查，作好原始记录。

9.严禁无关人员进入工作区域。

10.检修、更换部件时，设备内液氮应排空后方能进行修理工作。 操作备注：安全操作规程是要求员工在日常工作中必须遵照执行的一种保证安全的规定程序。忽视操作规程在生产工作中的重要作用，就有可能导致出现各类安全事故，给公司和员工带来经济损失和人身伤害，严重的会危及生命安全，造成终身无法弥补遗憾。 石油化工操作规程 | Petrochemical Operating Regulations

操作规程

第 2 页 11.操作人员严禁单人单独作业，注意发生氮气窒息事故。

这里填写您的公司名字

Fill In Your Business Name Here

1 / 6

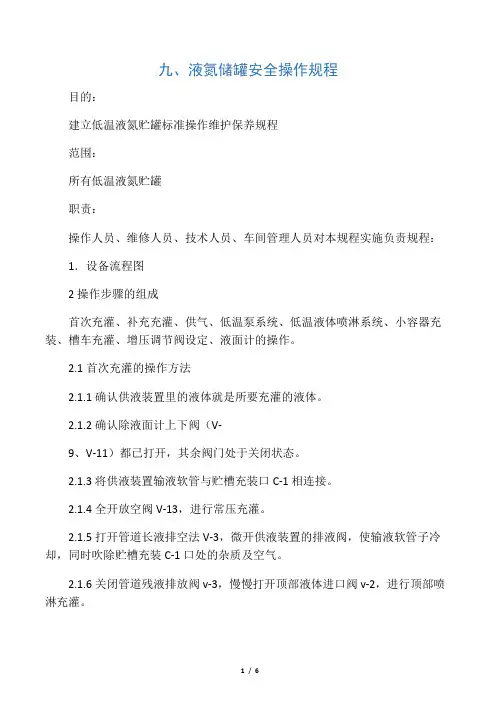

九、液氮储罐安全操作规程

目的：

建立低温液氮贮罐标准操作维护保养规程

范围：

所有低温液氮贮罐

职责：

操作人员、维修人员、技术人员、车间管理人员对本规程实施负责规程：

1．设备流程图

2操作步骤的组成

首次充灌、补充充灌、供气、低温泵系统、低温液体喷淋系统、小容器充装、槽车充灌、增压调节阀设定、液面计的操作。

2.1首次充灌的操作方法

2.1.1确认供液装置里的液体就是所要充灌的液体。

2.1.2确认除液面计上下阀（V-

9、V-11）都已打开，其余阀门处于关闭状态。

2.1.3将供液装置输液软管与贮槽充装口C-1相连接。

2.1.4全开放空阀V-13，进行常压充灌。

2.1.5打开管道长液排空法V-3，微开供液装置的排液阀，使输液软管子冷却，同时吹除贮槽充装C-1口处的杂质及空气。

2.1.6关闭管道残液排放阀v-3，慢慢打开顶部液体进口阀v-2，进行顶部喷淋充灌。

2 / 6

2.1.7在充灌液体期间，应注意贮槽压力表P-1。若贮槽内容器压力上升至超过供液压力或接近贮槽的正常工作压力，应打开内容器放空阀V-13，使贮槽放气泄压。

2.1.8使用V-2进行顶部充灌。

2.1.9打开管道残液放阀V-3，排出输液金属软管和上进液管的残留液体后关闭底部液体进口阀V-2和管道残液排放阀V-3。关闭内容器放空阀V-13。

2.1.10松开输液软管与贮槽充装口C-1的联接接头，对软管表面除霜，待软管恢复柔性后拆下输液软管。

2.2补充充操作方法。

2.2.1确认供液装置内的液体就是所要充灌的液体。

2.2.2确认除液面计上下阀（V-

9、V-11）都已打开，其余阀门庆处于关闭位置。

2.2.3打开内容器放空阀V-13，内容器放空泄压。再将供液装置输液软管与贮槽安装口C-1相连接。

2.2.4打开管道残液排放阀V-3微开供液装置的排液阀，使输液软管冷却，同时吹除贮槽充装口C-1处的杂质及空气。

1

本规程主要用于指导操作人员如何安全、正确使用液氮。

1. 液氮概述：

1.1 法定名称

化学品中文名称：液氮 化学品英文名称：Liquid nitrogen

1.2 危险性概述

健康危害：本品不燃，具有窒息性，皮肤接触液氮可致冻伤。如在常温下汽化产生的氮气过量，可致空气中的氧分压下降，引起缺氧窒息。

1.3 急救措施

皮肤接触：若有冻伤，就医治疗。吸入：迅速脱离现场致空气新鲜处，保持呼吸通畅。如呼吸困难，给氧气。如呼吸停止，立即进行人工呼吸，就医。

1.4 消防措施

危险性：若遇热，容器内压增大，有开裂和爆炸的危险。

灭火方法：本品不燃，用雾状水保持火场中容器冷却。可用雾状水喷淋加速液氮蒸发，不可使水枪射致液氮。

1.5 泄露应急处理

应急处理：迅速撤离泄露污染区人员至上风处，并进行隔离，限制出入。应急人员戴自给正压式呼吸器，穿防寒服。不要直接接触泄漏物。尽可能切掉泄漏源。防止气体在低凹处聚集，遇点热源爆炸。用排风机将泄漏气体送至空旷处。漏气容器要妥善处理、修复、检验后再使用。

1.6 操作处理与储存

操作注意事项：封闭操作，提供良好的自然通风条件。操作人员必须经过培训，严格遵守操作规程。建议操作人员戴防寒手套。防止气体泄漏到工作场所空气中。搬运时轻装轻些，防止钢瓶及附件损伤。配备泄露应急设备。

储存注意事项：储存于阴凉、空气通畅场所，场所不宜超过50℃

1.7 个体防护

呼吸系统防护：一般不需要特殊防护。但当作业场所空气氧气浓度低于19%时，必须佩戴空气呼吸器、氧气呼吸器，长管面具。眼睛防护：佩戴安全防护面罩。手防护：戴防寒手套。其它防护：避免高浓度吸入，防止冻伤。

1.8 理化特性

主要成分：高纯氮99.999%。

外观与性状：压缩液体，物色无臭。熔点：-209.8℃.沸点：-195.6℃. 相对密度（水=1）：0.81（-195.6℃）。相对蒸汽密度（空气=1）：0.97
