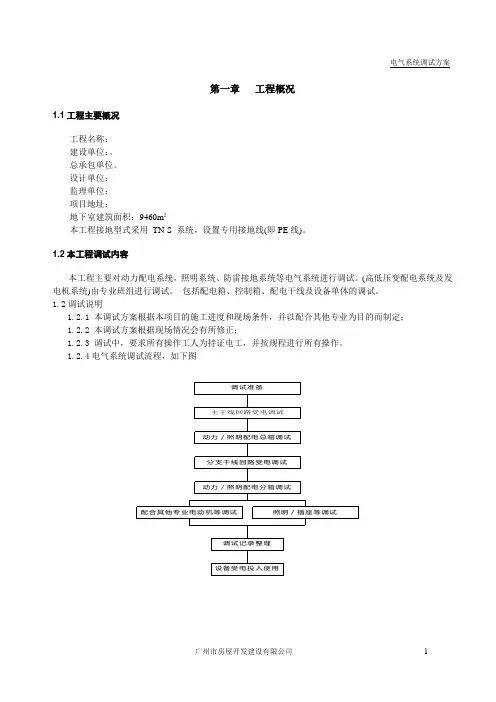

电气系统调试方案

电气系统调试方案

广州市房屋开发建设有限公司 1 第一章 工程概况

1.1工程主要概况

工程名称：

建设单位：。

总承包单位。

设计单位：

监理单位：

项目地址：

地下室建筑面积：9460m²

本工程接地型式采用 TN-S 系统，设置专用接地线(即PE线)。

1.2本工程调试内容

本工程主要对动力配电系统，照明系统、防雷接地系统等电气系统进行调试。(高低压变配电系统及发电机系统)由专业班组进行调试。 包括配电箱、控制箱、配电干线及设备单体的调试。

1.2调试说明

1.2.1 本调试方案根据本项目的施工进度和现场条件，并以配合其他专业为目的而制定；

1.2.2 本调试方案根据现场情况会有所修正；

1.2.3 调试中，要求所有操作工人为持证电工，并按规程进行所有操作。

1.2.4电气系统调试流程，如下图

配合其他专业电动机等调试照明／插座等调试设备受电投入使用调试记录整理动力／照明配电分箱调试分支干线回路受电调试动力／照明配电总箱调试主干线回路受电调试调试准备电气系统调试方案

广州市房屋开发建设有限公司 2

第二章 电气调试

调试必须执行现行国家、省、市规范规定等。本方案所述内容及施工工艺如与施工图纸有矛盾，则应以图纸要求为准。

调试时根据各专业的要求，按《广东省建筑安装工程施工质量技术资料统一用表》要求，填写好相应的调试、检测记录、表格，并各有关人员签名，作为调试结果，留作交工验收、存档之用。

2.1送电前的准备工作和环境条件

为了确保调试质量，稳、准、可靠、安全、一次性送电调试、试运行的成功，要求项目技术负责、各电气专业技术人员、施工队参与，根据图纸设计要求和有关操作规范，验收规范，要亲自检查落实，整改好才能保证送电试测一次成功。

低压配电室的土建施工工作必须全部完成，门窗全部安装好，能上锁、防鼠、防虫，进户套管全部封填好，室内干净，干燥。

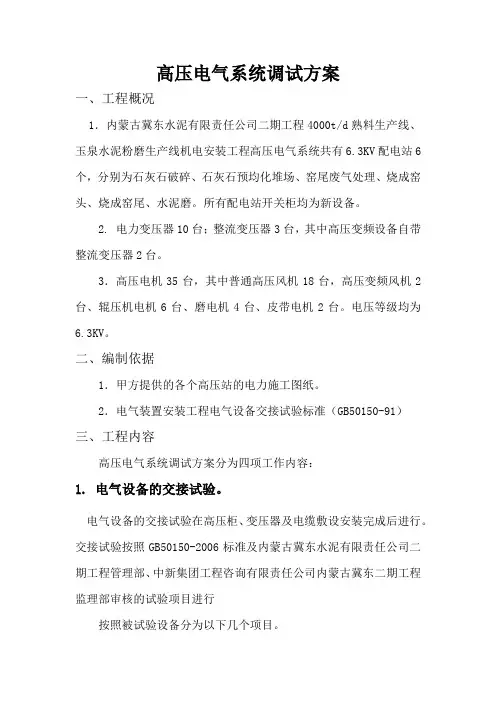

高压电气系统调试方案

一、工程概况

1．内蒙古冀东水泥有限责任公司二期工程4000t/d熟料生产线、玉泉水泥粉磨生产线机电安装工程高压电气系统共有6.3KV配电站6个，分别为石灰石破碎、石灰石预均化堆场、窑尾废气处理、烧成窑头、烧成窑尾、水泥磨。所有配电站开关柜均为新设备。

2. 电力变压器10台；整流变压器3台，其中高压变频设备自带整流变压器2台。

3．高压电机35台，其中普通高压风机18台，高压变频风机2台、辊压机电机6台、磨电机4台、皮带电机2台。电压等级均为6.3KV。

二、编制依据

1．甲方提供的各个高压站的电力施工图纸。

2．电气装置安装工程电气设备交接试验标准（GB50150-91）

三、工程内容

高压电气系统调试方案分为四项工作内容：

1. 电气设备的交接试验。

电气设备的交接试验在高压柜、变压器及电缆敷设安装完成后进行。交接试验按照GB50150-2006标准及内蒙古冀东水泥有限责任公司二期工程管理部、中新集团工程咨询有限责任公司内蒙古冀东二期工程监理部审核的试验项目进行

按照被试验设备分为以下几个项目。 高压开关柜整体试验项目

一． 绝缘电阻测量

一次侧绝缘电阻用2500V兆欧表测量，绝缘电阻值不低于1MΩ/KV； 二次侧详见（二次回路试验项目）

二． 交流耐压试验

解除过电压保护器、带电显示装置、电流互感器二次短接。所有真空开关处于合闸位，分相施加21KV工频试验电压1min。应无闪络、放电等异常现象；

三． 综保一般功能检测

显示应正确，出口动作应无误；

四． 综保保护功能模拟试验

继电保护单元整定按照设计院提供的继电保护整定值表进行。输入保护各参数，施加模拟电流、电压等数值应在规定时间内动作可靠；继电器保护功能及其联锁装置符合设计及安全操作要求。继电保护单元的整定，必须在综保生产厂家技术人员现场指导完成；监控系统的建立由自动化系统调试人员负责。

五． 相序检查

相序应正确无误

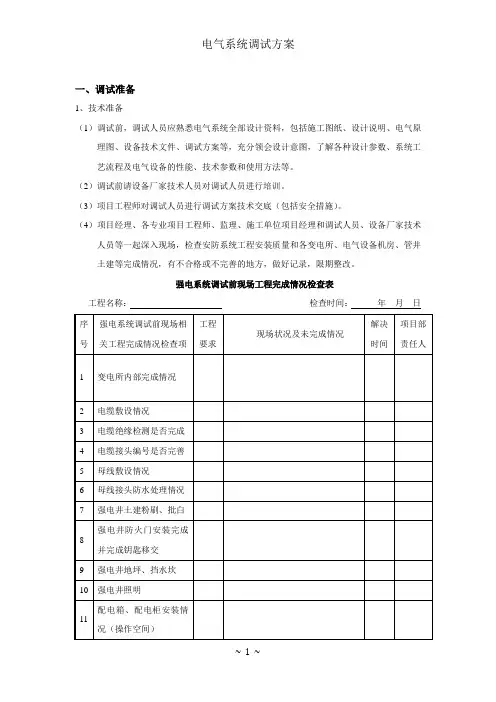

电气系统调试方案

~ 1 ~

一、调试准备

1、技术准备

（1）调试前，调试人员应熟悉电气系统全部设计资料，包括施工图纸、设计说明、电气原理图、设备技术文件、调试方案等，充分领会设计意图，了解各种设计参数、系统工艺流程及电气设备的性能、技术参数和使用方法等。

（2）调试前请设备厂家技术人员对调试人员进行培训。

（3）项目工程师对调试人员进行调试方案技术交底（包括安全措施）。

（4）项目经理、各专业项目工程师、监理、施工单位项目经理和调试人员、设备厂家技术人员等一起深入现场，检查安防系统工程安装质量和各变电所、电气设备机房、管井土建等完成情况，有不合格或不完善的地方，做好记录，限期整改。

强电系统调试前现场工程完成情况检查表

工程名称： 检查时间： 年 月 日

序

号 强电系统调试前现场相关工程完成情况检查项 工程

要求 现场状况及未完成情况 解决时间 项目部责任人

1 变电所内部完成情况

2 电缆敷设情况

3 电缆绝缘检测是否完成

4 电缆接头编号是否完善

5 母线敷设情况

6 母线接头防水处理情况

7 强电井土建粉刷、批白

8 强电井防火门安装完成并完成钥匙移交

9 强电井地坪、挡水坎

10 强电井照明

11 配电箱、配电柜安装情况（操作空间） 电气系统调试方案

~ 2 ~ 12

13

14

15

施工单位 供货单位 监理单位 建设单位

工程师：

项目经理：

负责人：

监理工程师：

总监：

工程师：

项目经理：

2、系统调试前的检查内容

（1）电气系统管线、设备和配套工程等必须全部施工完毕。调试试运转前项目专业工程师、监理、施工单位调试人员、设备厂家技术人员须对电气系统安装情况进行全面检查。其全部符合设计、施工及验收规范和工程质量标准的要求，才能进行试运转和调试。

第一章 工程概况

1.1工程主要概况

工程名称：

建设单位：。

总承包单位。

设计单位：

监理单位：

项目地址：

地下室建筑面积：9460m2

本工程接地型式采用 TN-S 系统，设置专用接地线(即PE线)。

1.2本工程调试内容

本工程主要对动力配电系统，照明系统、防雷接地系统等电气系统进行调试。(高低压变配电系统及发电机系统)由专业班组进行调试。 包括配电箱、控制箱、配电干线及设备单体的调试。

1.2调试说明

1.2.1 本调试方案根据本项目的施工进度和现场条件，并以配合其他专业为目的而制定；

1.2.2 本调试方案根据现场情况会有所修正；

1.2.3 调试中，要求所有操作工人为持证电工，并按规程进行所有操作。

1.2.4电气系统调试流程，如下图

第二章 电气调试

调试必须执行现行国家、省、市规范规定等。本方案所述内容及施工工艺如与施工图纸有矛盾，则应以图纸要求为准。

调试时根据各专业的要求，按《广东省建筑安装工程施工质量技术资料统一用表》要求，填写好相应的调试、检测记录、表格，并各有关人员签名，作为调试结果，留作交工验收、存档之用。 配合其他专业电动机等调试照明／插座等调试设备受电投入使用调试记录整理动力／照明配电分箱调试分支干线回路受电调试动力／照明配电总箱调试主干线回路受电调试调试准备2.1送电前的准备工作和环境条件

为了确保调试质量，稳、准、可靠、安全、一次性送电调试、试运行的成功，要求项目技术负责、各电气专业技术人员、施工队参与，根据图纸设计要求和有关操作规范，验收规范，要亲自检查落实，整改好才能保证送电试测一次成功。

低压配电室的土建施工工作必须全部完成，门窗全部安装好，能上锁、防鼠、防虫，进户套管全部封填好，室内干净，干燥。

各电器的主要元件经有关部门检测合格。

检查接地、接零是否完整、可靠，是否有漏接。

检查所有开关、插座面板是否安装完成，无遗漏。

检查所有开关箱安装是否正确，压接紧固。
