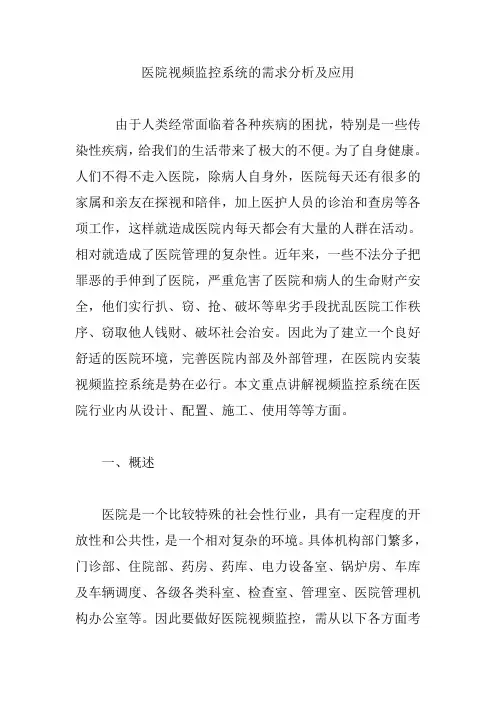

医院视频监控系统的需求分析及应用

医院视频监控系统的需求分析及应用

由于人类经常面临着各种疾病的困扰，特别是一些传染性疾病，给我们的生活带来了极大的不便。为了自身健康。人们不得不走入医院，除病人自身外，医院每天还有很多的家属和亲友在探视和陪伴，加上医护人员的诊治和查房等各项工作，这样就造成医院内每天都会有大量的人群在活动。相对就造成了医院管理的复杂性。近年来，一些不法分子把罪恶的手伸到了医院，严重危害了医院和病人的生命财产安全，他们实行扒、窃、抢、破坏等卑劣手段扰乱医院工作秩序、窃取他人钱财、破坏社会治安。因此为了建立一个良好舒适的医院环境，完善医院内部及外部管理，在医院内安装视频监控系统是势在必行。本文重点讲解视频监控系统在医院行业内从设计、配置、施工、使用等等方面。

一、概述

医院是一个比较特殊的社会性行业，具有一定程度的开放性和公共性，是一个相对复杂的环境。具体机构部门繁多，门诊部、住院部、药房、药库、电力设备室、锅炉房、车库及车辆调度、各级各类科室、检查室、管理室、医院管理机构办公室等。因此要做好医院视频监控，需从以下各方面考虑：

?医院的进出口是医院的门户，是人员、车辆的必经之道，也是闲杂人员和犯罪分子出入的地方，经常有医托，不法分子等徘徊。它是医院管理的重要部分，其管理的好坏直接关系到医院的安全和医院形象。

?医院内楼道多，道路交融，病人及其家属来来往往。来自医院内外的人流车辆相对汇集，病人及家属心情复杂，有时丧失安全意识，道路安全尤为重要，行车限速往往得不到控制，院内交通事故时有发生，并得不到很好的处理，往往因为没有一手资料。

?医院的周边围墙、房屋等也是安全防范的主要地方，一些犯罪分子经常翻墙出入，逃脱监视，从而进行违法犯罪活动。

?医院的休闲园地、停车场、地区死角。这些也是犯罪分子经常光顾的地方，他们见机行事，趁机下手，如：砸车盗窃事件的发生频繁，也有一些小商小贩经常来医院进行买卖活动。

?医院的环境卫生垃圾处理是反应医院的精神面貌的窗口，也是安全医疗的重要环节，医用垃圾的处理非常重要，病源传播的路径一部分来自这里。

?医院的车辆是管理的重要工作，除了领导的正常出车以外，救护车的调度是医院相对频繁的工作，它反应的速度、安全质量直接关系到人们的生命，各级各类的医院把它提到相当重要的议事日程，要求特别高。

?医院的门诊部、住院部是医院安全文明工作的窗口，这里的形象代表着医院精神，医疗的质量和医生的医风医德，是人们生命健康的保障，这里也是犯罪分子扒窃的重要场所，他们抓住病人复杂的心理，不良的身体状态和安全意识不强的缺陷进行扒窃活动。

?医院的挂号处及药房，药库经常有较多的病患或病患家属挂队挂号或取药，但同时也有很多不法分子扒窍的场所。

?医院的手术室是医院医疗工作的重要部分，一般医院的医疗事故就发生在这里，医疗纠纷是长期困扰医院管理工作，涉及到的经济损失很大，在这里加强管理特别重要。

?医院的电力设备室和锅炉房也是医院安全生产的重要保障，历史事件告诉我们，医院的后勤保障直接关系到人的生命，造成的后果比医疗事故更为严重，历来是上级机构长抓不懈的重要工作。

二、医院视频监控系统需求分析

1、基本安全需求

有效监控人员情况、监控现场秩序、预防火灾情况及防盗等事件。同时还应具有调查取证，解决纠纷等功能，主要通过系统记录下的录像资料通过系统回放功能来实现。

2、监控范围的需求

出于管理上的需求，必须能做到对医院范围内做到有效监控，尽量不留死角；重点集中于主出入口、外围，休闲场所、停车场、楼梯、楼道、大厅、门诊室门口等。

3、图像存储需求

由于医院的特殊性，图像存储要求每天24小时定时录像，且最少能够存储15天的资料，以便日后查询。

4、系统控制及显示需求

终端控制使用控制矩阵，通过控制键盘控制整个监控系统，电视墙可切换显示所有监控点的图像。

由于医院的保安系统和人员配置有一定的局限性，通过视频监控系统实现人机无缝连接，确保医院内的安全，创造一个安全、舒适、高效的医疗环境。

三、设计原则

设计原则应遵循技术先进、功能齐全、性能稳定、节约成本的原则，并综合考虑施工、维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。设计方案具有科学性、合理性、可操作性。

四、系统设计及应用

1、前端分布及设计

?在医院的主出入口及次出入口各选择彩色高清晰固定枪式摄像机1只，用于监视人员及车辆的进出情况。

?在围墙边界选用低照度固定枪式摄像机，共4只，用于围墙翻越防盗。

?在停车场及休息区选择三星一体化高速球型摄像机，共3只，用于大范围监视现场及停车、人员情况。

?在首层大厅选用球型22倍摄像机2只，因为这个地区是大楼内人群必经通路，进行监视和合理的干预对保证医院秩序和人群流动安全有积极的作用。

?在电梯内安装专业电梯高清晰半球型摄像机1只，用于监视和记录电梯内的实时情况。

?在收费及取药等人流较大的区域，安装高清晰固定枪机共3只，用于监视现场人流情况。

?在室内部分的病房、手术室、楼梯、楼道、办公室、候诊区等部分选用高清晰半球摄像机和高清晰枪式摄像机，共31只。 系统共设计46只摄像机，分别在医院的各类主出入口(如主出入口，大厅入口等)，医院围墙周界及公共设施(如休息区、停车场、电梯等)，医院内人流量较大的流动区域(如首层大厅、接待处、挂号处、交费处、候诊室等)，医院内部(手术室、楼梯、楼道、办公区等)安装摄像机，进行现场监控及录像。做到完整无缝配合医院保安系统有效地杜绝隐患发生或突发事件时可以及时处理。

2、控制中心

中心监控室由视频分配器，由5台10路进40路出的视频分配器对视频信号进行分配，视频分割器，视频信号从由10台4路视频分割器对视频信号进行合并整合输出到电视墙；矩阵视频切换器，由一台128路音视频信输入，32路输出矩阵切换器对多路视频输入信号和多路视频输出信号进行切换和控制，可以通过电子开关，组成切换矩阵，使任一路输入可切换至任一路输出；电视墙，由20台21"监视器及1台39"数字电视构成，用来切换显示各个摄像点的图像；数字录像主机，用于存储视频。

3、传输系统

(1)视频线的选择

目前国内用于监控系统传输主要有同轴电缆传输、双绞线传输、光纤传输、共缆传输几种方式。

每一种传输方式都需针对不同环境进行合理的配置及选择。因该医院内，监控点到机房距离不是很远，最长的才200多米，因此，这里我们选用同轴电缆进行视频传输。用于监控系统的同轴电缆型号主要有(国标)SYV-75-4，SYV-75-5，SYV-75-7，SYV-75-9，SYV-75-12等。型号中属数表示线缆粗细。属数愈大，电缆越粗，损耗越小，传输效果越好。因此在选择电缆时，需根据实际环境进行合理的选择。在该医院监控系统中，选择了SYV-75-5作为系统视频传输电缆。

(2)电源及控制线的选择

系统采用机房统一供电，主干电源线缆选择RW 4X2.5，支干电源传输和控制信号线选择RVV 4X1.0。

4、防雷与接地

一个完整的防雷系统包括直接雷击的防护、感应雷击的防护、屏蔽、等地位、均压处理、接地等几个方面。缺少其中某一方面都是不完整的，均会有潜在危险。监控系统防雷主要从机房防雷和前端防雷二个方面来解决。而机房防雷又可针对信号防雷和电源防雷。

监控室的防雷应从直击雷防护，雷电波侵入，等电位连接和电涌保护多方面进行。监控室所在建筑物就有防直击雷的避雷针、避雷带或避雷网。

进入监控室的各种金属管线应接到防感应雷的接地装置上。架空电缆线直接引入时，在入户处应回装避雷器，并将线缆的金属护层接地。监控室内应设置一等电位连接母板，该等电位连接线应与建筑物防雷接地，PE线、设备防护地、防静电地等加接到一起防止危险的电位差。由于大多数雷击高电位是从电源线侵入的，为保证设备安全，一般电源上应设置三级避雷保护。在视频传输线、信号控制线进入前端设备前或中心监控室时，应加装相应的避雷保护器。

(本文由东莞市商航电子科技有限公司提供)
