宾馆综合布线工程设计方案

电子信息学院

课程设计

课程名： 综合布线技术课程设计

题 目：

实验类别 【设计】

班 级： 网络1312

学 号： 131003600221

姓 名： 祁伟松

评语：

实验态度：认真（ ） 一般（ ） 较差（ ）

实验结果：正确（ ） 部分正确（ ）错（ ）

实验理论：掌握（ ） 熟悉（ ） 了解（ ） 生疏（ ）

操作技能：较强（ ） 一般（ ） 较差（ ）

实验报告：较好（ ） 一般（ ） 较差（ ）

成绩： 指导教师： 王小刚

批阅时间： 2016年 12月30日

1

此页放天峰拍的学校图书馆照片 2

目录

中文摘要 ............................................................................................ 3

一 、设计概述 ................................................................................ 3

1.1工程概况 ................................................................................ 3

1.2系统项目设计内容 ................................................................ 3

1.3设计依据 ................................................................................ 3

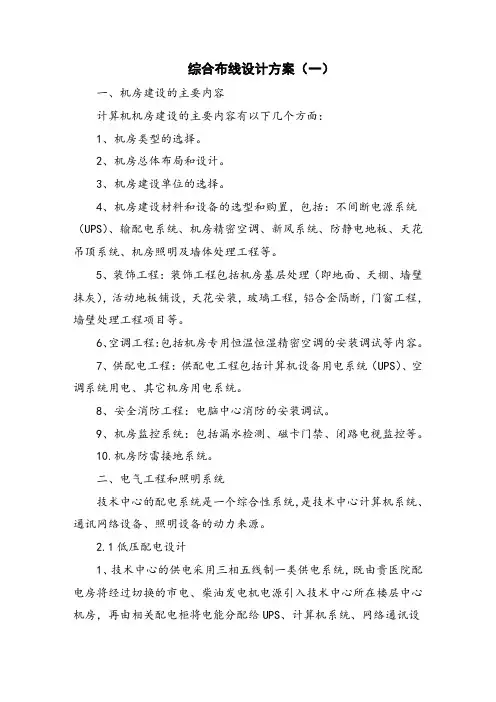

综合布线设计方案（一）

一、机房建设的主要内容

计算机机房建设的主要内容有以下几个方面：

1、机房类型的选择。

2、机房总体布局和设计。

3、机房建设单位的选择。

4、机房建设材料和设备的选型和购置，包括：不间断电源系统（UPS）、输配电系统、机房精密空调、新风系统、防静电地板、天花吊顶系统、机房照明及墙体处理工程等。

5、装饰工程：装饰工程包括机房基层处理（即地面、天棚、墙壁抹灰），活动地板铺设，天花安装，玻璃工程，铝合金隔断，门窗工程，墙壁处理工程项目等。

6、空调工程：包括机房专用恒温恒湿精密空调的安装调试等内容。

7、供配电工程：供配电工程包括计算机设备用电系统（UPS）、空调系统用电、其它机房用电系统。

8、安全消防工程：电脑中心消防的安装调试。

9、机房监控系统：包括漏水检测、磁卡门禁、闭路电视监控等。

10.机房防雷接地系统。

二、电气工程和照明系统

技术中心的配电系统是一个综合性系统，是技术中心计算机系统、通讯网络设备、照明设备的动力来源。

2.1低压配电设计

1、技术中心的供电采用三相五线制一类供电系统，既由贵医院配电房将经过切换的市电、柴油发电机电源引入技术中心所在楼层中心机房，再由相关配电柜将电能分配给UPS、计算机系统、网络通讯设备、空调、照明和其他辅助用电设备。

2、技术中心的插座应分三种，它们分别是：不间断电源（UPS）供电的计算机主机专用防水插座、不间断电源（UPS）供电的普通设备用三孔标准插座和市电直接供电的检修用五孔标准插座。

3、计算机系统要求电源的电压变化在220V±5%之内，频率变化在50Hz±0.5Hz之内。

4、UPS输出配电回路按机房内设备要求进行设置，主要计算机设备由专用回路（开关）供电，网络主交换机、路由器、网络机架由专用回路供电。

5、普通计算机设备供电回路带三至四个插座，插座固定于地板下；并予留若干个配电回路待以后设备扩展时使用。具体插座数量及位置要根据最终机房内设备数量考虑。

XX智能大厦综合布线的工程设计方案

随着计算机网络技术和应用的普及,智能大厦的建设已成为跨世纪的开发热点。其中综合布线在智能大厦建设中占有重要的地位。

在智能大厦综合布线的工程设计中,应优先考虑维护人和设备不受电和火灾的侵害,必须首先考虑照明电线、动力电线、通信线路、暖气管道、冷热空气管道、电梯之间的距离和绝缘线、裸线以及接地与焊接的安全,其次才考虑线路的走向及美观程度。

一、网络工程系统设计

计算机网络工程系统设计的目的是确保工程的顺利进行,也是工程成功的第一步。网络工程系统设计工作的步骤如下:

1.网络工程范围的定义

一个企业或部门在建设计算机网络时, 需要解决上网、办公等问题。技术人员应用网络工程专业的语言描述用户的需求,使用户理解所做的工程。建议做法如下:

(1)确定用户需要的服务器容量,并估算该部门的信息量,以确定合适的服务器。

(2)确定网络操作系统。

(3)确定网络服务软件,如 E-mail等。

(4)了解地理位置布局,工程设计人员必须到现场察看大厦的地理位置及布局,其中要注意:

用户数量及其位置。

任何两个用户之间的最大距离。

在同一栋楼内,用户之间的从属关系。

楼与楼之间的布线走向及楼层内的布线走向。

有什么特殊要求或限制。

HUB供电问题与解决方式。

对工程施工材料的要求。

(5)了解用户设备的类型。确定用户数、目前个人计算机的数量、将来最终配置的个人计算机数量、需配置的设备及数量等。

(6)了解网络服务范围

数据库、应用程序共享程度。 文件的传送存取。

用户设备之间的逻辑联接。

网络是否互联(联接Internet与否?)。

电子邮件。

多媒体服务的要求。

(7)确定通信类型,是否包括数字、视频或语音(电话)信号。

(8)确定网络拓扑结构。选用星型结构、总线结构或其它网络拓扑结构。

(9)网络工程经费预算,包括以下几项费用:

设备(软件及硬件)费用。

网络工程材料费用。

网络工程施工费用。

综合布线系统设计方案

1.综合布线系统说明

本项目的综合布线系统包括网络布线、信息点安装及相应管线、桥架设计。所有信息点采用86型的信息面板，楼宇的数据传输介质采用24AWG线规的超五类非屏蔽双绞线。根据不同容量选用相应规格的PVC线槽和金属桥架。我们充分考虑了本项目的环境、运行方式和可能采用的网络结构，结合以往的工程经验，提出了本设计方案。考虑到该项目的重要性和未来扩展性，我们认为该布线系统应该是一个标准化、模块化、系统化、高度灵活的智能型布线网络。

2.系统设计原则

本项目的网络建设应本着高性能、高稳定性、高可靠性、可扩展性与经济适用的原则。在综合布线方案设计构建中，应坚持以下布线原则：

实用性：布线系统应能够在现在和将来适应技术的发展，并且实现数据通信、语音通信、图像通信。

灵活性：布线系统应满足灵活应用的要求，遵循结构化布线的标准，适应不同拓扑结构的网络，在不改变布线系统情况下，能进行设备的移动、更新和升级。即任一信息点能够连接不同类型的设备，如计算机、打印机、终端。

经济性：在满足应用要求的基础上，尽可能降低造价。综合布线过程是对各种网络线缆统一规划、统一安装施工过程，减少了不必要的重复布线、重复施工，节约了线材。由于采用综合布线系统，单位避免了重复设置信息机构和重复建设信息网络，从整体上讲节省了投资，避免了大量的重复建设，提高了网络效益。综合布线系统采用标准化的设计，统一安装施工，使整个系统构成一个有机的整体，便于集中管理维护，并减少日后的维护费用。

统一性：整个建筑的信息网络建设基于一个统一的网络管理中心的模式，不同系统不同网络及不同类型的网络之间的连接完全兼容。

兼容性：综合布线系统的设施可以满足多种系统中的性能。

开放性：综合布线系统中使用开放式系统结构，符合国际上流行的标准。系统对国际上所有著名厂商的产品都应是开放的，可以将不同厂家的不同传输介质和不同设备集成在本系统内。

可靠性：采用高品质的材料和组合压接方式构成一套高标准信息通道，所有线材、器件均通过UL、CAS及ISO论证。在设计时应符合最新的综合布线标准，如ISO/IEC 、EN第二版和TIA/EIA 568-B接线标准，GB/T。
