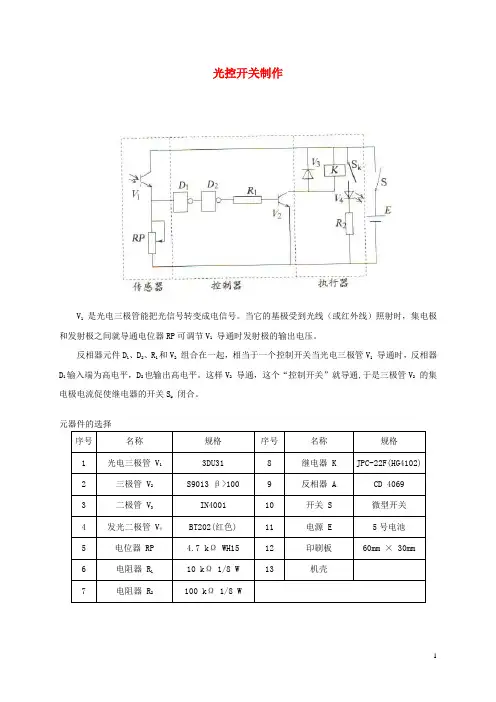

1 光控开关制作
V1 是光电三极管能把光信号转变成电信号。当它的基极受到光线（或红外线）照射时，集电极和发射极之间就导通电位器RP可调节V1 导通时发射极的输出电压。
反相器元件D1、D2、R1和V2 组合在一起，相当于一个控制开关当光电三极管V1 导通时，反相器D1输入端为高电平，D2也输出高电平。这样V2 导通，这个“控制开关”就导通,于是三极管V2 的集电极电流促使继电器的开关Sk 闭合。
元器件的选择
序号 名称 规格 序号 名称 规格
1 光电三极管 V1 3DU31 8 继电器 K JPC-22F(HG4102)
2 三极管 V2 S9013 β>100 9 反相器 A CD 4069
3 二极管 V3 IN4001 10 开关 S 微型开关
4 发光二极管 V4 BT202(红色) 11 电源 E 5号电池
5 电位器 RP 4.7 kΩ WH15 12 印刷板 60mm × 30mm
6 电阻器 R1 10 kΩ 1/8 W 13 机壳
7 电阻器 R2 100 kΩ 1/8 W
2
2、制作电源电路图
