欧姆定律单元测试题 ( 含答案 )一、欧姆定律选择题1.当一导体两端的电压是6V,通过的电流是0.6A,则该导体的电阻是()A. 10ΩB3..6ΩC6..6ΩD5..4Ω【答案】A【解析】【解答】解:由I=可得,导体的电阻:R= ==10Ω.故选 A.【分析】已知导体两端的电压和通过的电流,根据欧姆定律求出导体的电阻.2.如甲图所示的电路中,电源电压为 8V 恒定不变, R0为定值电阻, R 为滑动变阻器,闭合开关S 后,在滑片 P 滑动过程中,电压表与电流表示数的变化关系如图乙所示,根据图象信息可知,下列判断错误的是()A. R0的阻值是5ΩB. 电路的最大总功率12.8WC. R0的最小功率是 1.6WD. 滑动变阻器最大阻值是35Ω【答案】 C【解析】【解答】解:由电路图可知,R0与 R 串联,电压表测变阻器R 两端的电压,电流表测电路中的电流。
(1)当滑动变阻器接入电路的电阻为0 时,电路为 R0的简单电路,电路中的电流最大,此时电路的总功率最大,由乙图可知,电路中的最大电流I 大=1.6A,由 I=可得, R0的阻值:R0===5Ω,A符合题意;电路的最大总功率:P 大= UI 大= 8V× 1.6A= 12.8W, B 符合题意;( 2)当滑动变阻器接入电路的电阻最大时,电压表的示数最大,电流表的示数最小,R0的功率最小,由乙图可知,电路中的最小电流I 小=0.2A,变阻器R 两端的电压U R= 7V,则 R0的最小功率:P0小= I 小2R0=( 0.2A)2× 5Ω= 0.2W, C不符合题意;滑动变阻器的最大阻值:R 大===35Ω,D符合题意。
故答案为: C。
【分析】结合电路图,理清元件的连接方式及电表的测量对象,当滑动变阻器接入电路的电阻为0 时,电路中的电流最大,此时电路的功率最大,根据图象读出电路中的最大电流,根据欧姆定律求出R0的阻值,利用P=UI 求出电路的最大功率;当滑动变阻器接入电路的电阻最大时,电压表的示数最大,电流表的示数最小,R0的功率最小,根据图象读出电路的最小电流和变阻器两端的电压,根据P=UI=I2R 求出 R0的最小功率,再利用欧姆定律求出滑动变阻器的最大阻值 .S,当滑动变阻器的滑片向右端移动3.如图所示电路(电源电压保持不变),闭合开关时,下列说法正确的是()A. 电压表示数不变,电流表示数变大B.电压表示数变大,电流表示数变小C. 电压表示数变小,电流表示数变小D.电压表示数变大,电阻R1的电功率变大【答案】D【解析】【解答】由图可知,滑动变阻器与定值电阻串联,当滑动变阻器的滑片向右移动时,滑动变阻器连入电路中的电阻变小,电路总电阻减小,而电源电压一定,由知,电路中的电流变大,即电流表的示数变大;根据,电阻 R1的电流增大,两端的电压也增大,根据知,电阻 R1的电功率变大,可见ABC 不符合题意、 D 符合题意。
欧姆定律单元测试题(含答案)(word)一、欧姆定律选择题1.在如图甲所示的电路中,当滑片P由b移到a的过程中,电压表示数U及滑动变阻器接入电路的电阻R0的变化情况如图乙所示,下列说法正确的()A. 电阻R1的阻值为20ΩB. 滑片P移到b端时,R2两端的电压为6VC. 滑片P移到a端时,R1消耗的功率为0.2WD. 当滑片P移到中点时,通过R1的电流为0.3A【答案】 D【解析】【解答】图像是串联电路,根据乙图,当滑片在b端时,电压表示数最大为6V,则电源电压为6V,电压表测量R1的电压,R2两端电压为0,B不符合题意;当滑片在a 端,电压表示数最小,此时电压表为2V,滑动变阻器分压4V,滑变电阻为最大,电阻为20Ω,根据U1:U2=R1:R2,R1的阻值为10Ω,A不符合题意;滑片P在a端时,R1分压最小,为2V,此时R1的电功率为,C不符合题意;滑片P在中点时,电阻为10Ω,此时电路中的电流为, D符合题意。
故答案为:D.【分析】结合电压和滑动变阻器变化的图像,分析在不同电阻时对应不同电压,利用欧姆定律可以计算电流的大小,根据电压和电阻计算电功率的大小。
2.如图电路,电源电压不变,闭合开关S,当滑片P置于滑动变阻器R2的最右端B处时,电压表的示数为4V,定值电阻R1的功率为0.8W;当滑片P置于滑动变阻器R2的中点时,电压表的示数变化了1V.下列结果正确的是()A. 电源电压为8VB. R1的阻值为20ΩC. 电路前后电流之比为1:3D. 电路总功率变化了1.2W【答案】 D【解析】【解答】解:(1)由电路图可知,R1与R2串联,电压表测滑动变阻器R2两端的电压,因串联电路中总电阻等于各分电阻之和,所以,当滑片在B处时,电路中的电流:I1=,则滑动变阻器两端的电压:U2=I1×R2= ×R2=4V﹣﹣﹣﹣﹣﹣﹣①由图知,当滑片P置于滑动变阻器R2的中点时,滑动变阻器的电阻减小,由串联分压的规律可知,电压表的示数减小,即此时滑动变阻器两端电压为U2=4V﹣1V=3V,同理可得,此时滑动变阻器两端的电压:U2′= × =3V﹣﹣﹣﹣﹣﹣﹣﹣﹣②用①式比②式可得:=,解得:R2=2R1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③将③代入①式可得:=4V,解得:U=6V,A不符合题意;(2)当滑片P置于滑动变阻器R2的最右端B处时,电压表的示数为4V,定值电阻两端的电压为U1=6V﹣4V=2V,此时定值电阻R1的功率为0.8W,即;P1===0.8W,解得:R1=5Ω,则R2=2R1=2×5Ω=10Ω,B不符合题意;(3)电路前后电流之比为I1:I2=:=:=,C不符合题意;(4)电路总功率变化了:△P=P2总﹣P1总=﹣=﹣=1.2W,D符合题意。
《欧姆定律》单元测试题一、单选题(本题包括10小题,每小题3分,共30分。
)1.电阻R 1、R 2并联接在电源上,下列说法正确的是( ) A .并联电路的总电阻,等于各并联导体的电阻的倒数之和 B .当R 1变大时,总电阻也变大 C .电源电压变大时,总电阻也变大 D .干路中的电流变大时,总电阻也变大2.几位同学学习了欧姆定律后,根据I =UR ,导出了R =UI ,于是他们提出了以下几种看法,你认为正确的是( )A .导体电阻的大小跟通过导体的电流成反比B .导体电阻的大小跟加在导体两端的电压成正比C .导体电阻的大小跟通过导体的电流和加在导体两端的电压无关D .导体两端不加电压时,导体的电阻为零3.用图所示的电路研究电流与电阻的关系时,将电阻R 由5Ω更换为10Ω,闭合开关,接下来的正确操作是( )A .直接读出电压表和电流表的示数B .保持R'的滑片P 位置不变,调高电源电压C .将R'的滑片P 向左移动,使电流表的示数保持不变D .将R'的滑片P 向右移动,使电压表的示数保持不变4.小华只有一块电流表,他想测出定值电阻Rx 的阻值,设计了如图所示的电路,电源两端的电压保持不变,定值电阻R 0=30Ω。
只闭合开关S 、S 1,电流表示数I 1=0.2A ;只闭合开关S 、S 2,电流表示数I 2=0.3A 。
则Rx 的阻值为( )A .15ΩB .20ΩC .45ΩD .60Ω5.在如图所示的电路中,电源电压为6V ,R 1=3Ω,R 2=6Ω,闭合开关S ,下列说法正确的是 ( )A .通过R 1的电流为1AB .R 1两端的电压为3VC .干路中的电流为3AD .电路的总电阻为9Ω6.在探究“电流与电阻的关系”实验中,小明根据实验数据在坐标纸上描点作出了I −1R 的关系图像,分析该图像可知( )A .实验过程中,控制导体两端的电压为2V 不变B .当导体中电流为0时,导体的电阻也为0C .当导体的电阻为0.2Ω时,通过导体的电流为0.4AD .当导体两端电压一定时,导体中的电流与导体的电阻成正比7.定值电阻R 1、R 2,它们I-U 图线如图所示,若R 1、R 2串联后的总电阻为R 串,并联后的总电阻为R 并,则关于R 串、R 并的I-U 图线所在的区域,下列说法中正确的是( ).A .R 串在Ⅰ区域,R 并在Ⅲ区域B .R 串在Ⅲ区域,R 并在Ⅰ区域C .R 串在Ⅰ区域,R 并在Ⅱ区域D .R 串在Ⅱ区域,R 并在Ⅲ区域8.在科学实验时,为了减小误差或寻找普遍规律,经常需要进行反复多次实验: ①“测量物体的长度”时,多次测量;②“研究杠杆的平衡”时,改变动力(臂)和阻力(臂),多次测量; ③“研究串、并联电路的电流特点”时,换用不同定值电阻,多次测量;④“用电压表和电流表测导体的电阻”时,多次测量电阻两端电压和通过电阻的电流值; 上述实验中寻找普遍规律的是( ) A. ①② B. ①③ C. ②④ D. ②③9.如图所示,电源电压不变,闭合开关,当滑动变阻器滑片P 向左移动时,下列判断正确的是( )A . 示数变大, 示数变小, 示数不变B . 示数变大, 示数变小, 示数变大C . 示数变小, 示数变大, 示数变小D . 示数变小, 示数变小, 示数变大10.如图所示的电路中,闭合开关后一灯亮,另一灯不亮,电流表有示数,电压表无示数,其原因可能是( )A.L1短路B.L1断路C.L2短路D.L2断路二、填空题(本题包括7小题,每小题2分,共14分)11.如图所示的电路中,电源电压恒定,灯丝的电阻RL 不随温度变化,开关S1闭合,电流表的示数为I1,再闭合开关S2,小灯泡的亮度 (选填“变亮”、“变暗”或“不变”),电流表的示数为I2,若I1:I2=2:3,则RL:R= 。
最新欧姆定律单元测试(word版附答案)经典一、欧姆定律选择题1.如图所示,电源电压不变,电阻R=30Ω。
当滑动变阻器滑片P从阻值最大位置滑动到中点时,电压表示数的变化范围是12V-18V,则下列计算结果正确的是()A. 变阻器两端电压最大值是24VB. 滑动变阻器的最大阻值是30ΩC. 电流表最大示数为0.4AD. 电源电压是30V【答案】 A【解析】【分析】由电路图可知滑动变阻器与电阻R串联,电压表测量R两端的电压,则设滑动变阻器的最大阻值为R1,则可分别由电压表的最大值及最小值利用欧姆定律可列出电压与滑动变阻器阻值的关系式,则可求得R1;则由欧姆定律可求得滑动变阻器的最大阻值及电流表的最大值.【解答】设滑动变阻器的最阻值为R1,当R1全部接入时,电压表示数最小;当接入一半时,电压最大为18V;则由欧姆定律可得:U R小=I小R=R=12V;U R大=I大R=R=18V;两式联立可得:R1=60Ω;U=36V;因滑动变阻器与电阻R串联,故当电压表示数最小时,滑动变阻器两端电压最大,故最大值为36V-12V=24V;当滑动变阻器接入总电阻的一半时,电流最大,最大电流I最大===0.6A;故选A.【点评】本题中已知物理量较小,故应通过方程法得出要求的物理量;同时应注意掌握电压表的测量范围,即正确找出与电压表并联部分电路.2.如图所示是电阻甲和乙的U﹣I图象,下列说法正确的是()A. 甲、乙两元件的电流与电压都成正比B. 乙元件是一个定值电阻且阻值大小为10ΩC. 甲、乙并联在电路中,当电源电压为2V时,电路的总电流为0.3AD. 甲、乙串联在电路中,当电路电流为0.2A时,甲的功率为0.6W【答案】 C【解析】【解答】解:AB、由图象可知,乙元件中电流与两端电压图象不是过原点直线,说明乙元件的电流与电压不成正比,即乙的电阻不是定值,故A、B错误;C、甲、乙并联在2V电源时,甲和乙电压都为2V,由图象可知,I甲=0.1A,I乙=0.2A,故干路电流I=I甲+I乙=0.1A+0.2A=0.3A,故C正确;D、甲、乙串联在电路中时,当电路电流为0.2A时,甲和乙电流都为0.2A,由图可知U甲=4V,所以甲的功率P甲=U甲I甲=4V×0.2A=0.8W,故D错误.故选C.【分析】(1)根据欧姆定律可知,电阻一定时,通过电阻的电流与两端的电压成正比,据此分析图象甲乙电阻的变化;(2)根据并联电路的电压特点结合图象读出对应的电流,再根据并联电路的电流特点得出干路电流;(3)根据串联电路的电流特点读出图象中对应的电压,根据P=UI计算甲的功率.3.如图所示电路,电源电压恒为 4.5V,定值电阻R0的阻值为10Ω,滑动变阻器的最大阻值为30Ω,电阻箱R x最大阻值为999.9Ω,电流表量程为0~0.6A,电压表量程为0~3V.闭合开关S,下列说法正确的是()A. S1、S2均向左闭合,R x允许接入电路的最大阻值为20ΩB. S1、S2均向右闭合,电路允许消耗的最大功率为 2.7WC. S1向左、S2向右闭合,R x允许接入电路的最大阻值为60ΩD. S1向右、S2向左闭合,只调R x使电流表示数减半后其阻值一定大于原来的2倍【答案】 D【解析】【解答】解:⑴闭合开关S,S1、S2均向左闭合时,R0、R x、滑动变阻器串联,电压表测R x两端的电压,电流表测电路中的电流,当滑动变阻器接入电路中的电阻最大且电压表的示数U x=3V时,电阻箱R x接入电路中的电阻最大,因串联电路中总电压等于各分电压之和,所以,R0和滑动变阻器两端的电压之和:U0滑=U﹣U x=4.5V﹣3V=1.5V,因串联电路中总电阻等于各分电阻之和,所以,电路中的电流:I1===0.0375A,R x允许接入电路的最大阻值:R x大===80Ω,A不符合题意;⑵闭合开关S,S1、S2均向右闭合时,R0、R x、滑动变阻器串联,电压表测R0两端的电压,电流表测电路中的电流,当电压表的示数U0=3V时,电路中的电流:I2===0.3A,因串联电路中各处的电流相等,且电流表量程为0~0.6A,所以,电路中的最大电流为0.3A,则电路允许消耗的最大功率:P大=UI2=4.5V×0.3A=1.35W,B不符合题意;⑶闭合开关S,S1向左、S2向右闭合时,R0、R x、滑动变阻器串联,电压表测R0和R x两端的电压,电流表测电路中的电流,当滑动变阻器接入电路中的电阻最大且电压表的示数U0x=3V时,电阻箱R x接入电路中的电阻最大,此时滑动变阻器两端的电压:U滑=U﹣U0x=4.5V﹣3V=1.5V,因串联电路中总电阻等于各分电阻之和,所以,电路中的电流:I3===0.05A,则R0和R x的最大总阻值:R总===60Ω,所以,R x允许接入电路的最大阻值:R x大′=R总﹣R0=60Ω﹣10Ω=50Ω,C不符合题意;⑷闭合开关S,S1向右、S2向左闭合,R0、R x、滑动变阻器串联,电压表被短路,电流表测电路中的电流,设此时电路的总电阻为R总′=R x+R0+R滑,即R x=R总′﹣R0﹣R滑,只调R x使电流表示数减半时,电路的总电阻R总″=R x′+R0+R滑,即R x′=R总″﹣R0﹣R滑,由R=可知,只调R x使电流表示数减半时,电路的总电阻R总″=2(R x+R0+R滑),则R x′﹣R x=(R总″﹣R0﹣R滑)﹣(R总′﹣R0﹣R滑)=R总″﹣R总′=2(R x+R0+R滑)﹣(R x+R0+R滑)=R x+R0+R滑>R x,所以,R x′>2R x,即只调R x使电流表示数减半后其阻值一定大于原来的2倍,D符合题意。

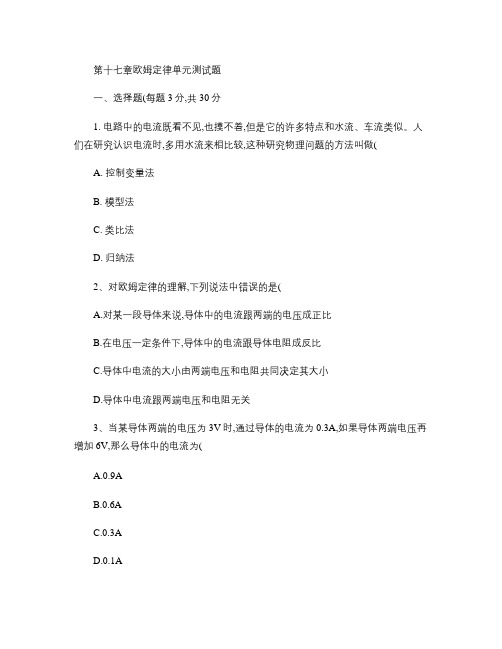

第十七章欧姆定律单元测试题一、选择题(每题3分,共30分1. 电路中的电流既看不见,也摸不着,但是它的许多特点和水流、车流类似。
人们在研究认识电流时,多用水流来相比较,这种研究物理问题的方法叫做(A. 控制变量法B. 模型法C. 类比法D. 归纳法2、对欧姆定律的理解,下列说法中错误的是(A.对某一段导体来说,导体中的电流跟两端的电压成正比B.在电压一定条件下,导体中的电流跟导体电阻成反比C.导体中电流的大小由两端电压和电阻共同决定其大小D.导体中电流跟两端电压和电阻无关3、当某导体两端的电压为3V时,通过导体的电流为0.3A,如果导体两端电压再增加6V,那么导体中的电流为(A.0.9AB.0.6AC.0.3AD.0.1A4.下面说法正确的是(A.电路断开后,电路中的电流为零,因此电源电压也为零B.电路两端只要有电压,电路中就一定有电流C.电压表有一定的量程,使用时选择的量程越大越好D.在并联电路中,不论灯泡是大是小,每个灯泡两端的电压都相等5. 将两个不同型号的灯泡串联在电路中,发现两灯的亮度不同,甲灯比乙灯亮,则下列说法正确的是(A. 两灯中的电流不相等,甲灯中电流大于乙灯中电流B. 两灯中的电流不相等,乙灯中电流大于甲灯中电流C. 两灯中的电流相等D. 无法判断两灯中电流的大小6.关于导体的电阻,下面说法正确的是(A.加在导体两端的电压越大,导体的电阻越大B.通过导体的电流为零,导体没有电阻C.通过导体的电流越大,导体的电阻越小D.电阻是导体本身的一种性质.7、由欧姆定律公式可导出R=U/I,对此表达式下面说法中正确的是(A.导体两端电压为零时,导体的电阻为零B.导体两端电压越大,导体的电阻越大C.通过导体的电流越大,导体的电阻越小D.导体电阻值的大小,可以用它两端的电压与通过它的电流的比值来表示8、一个额定电压为3.8V的小灯泡,小明在1.2V下测出它的电阻,接着又将灯泡两端电压调到3.8V测出其电阻,小明发现后一次电阻比第一次大得多,这是因为(A .实验方法不对B .实验误差C .导体的电阻跟温度有关D .实验错误9、下面说法中,正确的是:(A 、电路中几个导体的电流强度相等,这几个导体一定是串联的B 、电路中几个导体两端的电压相等,这几个导体一定是并联的C 、串联电路的总电阻,一定大于电路中的任一个电阻D 、并联电路的总电阻,一定大于电路中的任一个电阻10、两个阻值相等的电阻,串联后的总电阻为60欧姆,若将它们并联后接在6伏特的电源两端,则通过干路的电流强度是:(A 、4安培B 、0.8安培C 、800 毫安D 、400毫安11、两个阻值相等的电阻,并联后的总电阻是10欧姆,则它们串联后的总电阻是:(A 、5ΩB 、10ΩC 、20ΩD 、40Ω12、某导体两端的电压是4V ,通过的电流强度是0.8A ,如果使导体两端的电压增加到6V ,则该导体的电阻和通过它的电流是:(A 、5Ω,1.2AB 、5Ω,2AC 、7.5Ω,0.8AD 、12.5Ω,0.8A13、若在电压不变的电源上.接入一个4Ω的电阻时,通过电路的电流是3A ,当再在这个电路上串接入一个电阻R 时,通过电路的电流是1A ,则电阻R 的阻值为:(A 、12ΩB 、30ΩC 、80ΩD 、40Ω14.如图所示,电源两极间电压不变,当滑动变阻器的滑片向右移动时,电流表和电压表的示数变化情况是A .电压表的示数增大,电流表的示数减小B .电压表的示数减小,电流表的示数增大C .电压表的示数增大,电流表的示数增大D .电压表的示数减小,电流表的示数减小15.如下图所示,电源电压为6V,当开关S 闭合后,只有一只灯炮发光,且电压表的示数为6V ,产生这一现象的原因可能是(A .灯L 1处短路B .灯L 2处短路C .灯L 1处断路D .灯L 2处断路16.教室里装有多盏电灯,每多开一盏灯,则教室内电路的(A .总电流增大B .总电压增大C .总电阻增大D .总电压、总电流都不变17、如右图两个电路中,电源电压相等,闭合开关S ,当滑片P 都向右滑动时,灯泡L 1和L 2的亮度变化(A .L 1、L 2都变亮B .L 1、L 2都变暗C .L 1变亮,L 2变暗D .L 1变暗,L 2的亮度不变二、填空题(每空1分,共21分1. 使用电流表测电流之前应注意两个事项:(1(2明确它的和。
欧姆定律单元测试(word版附答案)(word)一、欧姆定律选择题1.如图所示,当滑片P置于中点时,小灯泡比正常发光时暗,当滑片P由中点向a端滑动时,下列说法正确的是(灯泡的电阻随温度变化)A. 电流表示数变小,小灯泡变亮B. 电压表示数变大,小灯泡变暗C. 电路消耗的总功率不变D. 电压表与电流表示数的比值变大【答案】 D【解析】【解答】解:A、当滑片P由中点向a端滑动时,滑动变阻器接入电路的电阻变小,根据公式I=可知,电路电流变大,也就是电流表示数变大,灯泡变亮,故A错误;B、变阻器接入电路的电阻变小,根据串联分压,灯泡两端电压变大,所以电压表示数变大,灯泡的实际功率变大,小灯泡变亮,故B错误C、电源电压不变,电路中的电流变大,由公式P=UI可知,电路消耗的总功率变大,故C 错误;D、小灯泡变亮,说明温度升高,此时小灯泡的电阻变大,由公式R=可知,电压表与电流表示数的比值变大,故D正确.故选D.【分析】从电路图可知,灯泡与滑动变阻器串联,电压表测量灯泡两端的电压,电流表测量电路总电流,当滑片P由中点向a端滑动时,滑动变阻器接入电路的电阻变小,根据欧姆定律可知电路电流的变化,进一步求出灯泡两端电压的变化2.如甲图所示为气敏电阻随有害尾气浓度β变化的曲线,某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路,如图乙所示,电源电压恒定不变,R为气敏电阻,L为指示灯.当有害尾气浓度β增大时()A. 电压表的示数增大,指示灯亮度增大B. 电压表的示数减小,指示灯亮度增大C. 电压表的示数减小,指示灯亮度减小D. 电压表的示数增大,指示灯亮度减小【答案】 B【解析】【解答】解:由电路图可知,两电阻串联,电压表测气敏电阻两端的电压,电流表测电路中的电流,由图甲可知,当有害尾气浓度增大时,气敏电阻的阻值将变小,电路的总电阻变小,由I=可知,电路中的电流变大,由U=IR可知,灯泡L两端的电压变大,故指示灯亮度增大;故CD错误;因串联电路中总电压等于各分电压之和,所以,气敏电阻R两端的电压变小,即电压表的示数变小;故A错误,B正确.故选B.【分析】由电路图可知,气敏电阻与指示灯串联,电压表测气敏电阻两端的电压,电流表测电路中的电流,根据甲图得出当有害尾气浓度增大时气敏电阻阻值的变化,根据欧姆定律可知电路中电流的变化和灯泡两端的电压变化,根据串联电路的电压特点可知电压表示数的变化;3.在一次物理实验中,小于同学连接了如图所示的电路,电磁铁的B端有一个可自由转动的小磁针,闭合开关后,下列说法错误的是()A. 电磁铁的A端为N极B. 小磁针静止时,N极水平指向左C. 利用这一现象所揭示的原理可制成的设备是发电机D. 当滑动变阻器滑动片P向右端移动,电磁铁磁性增强【答案】 C【解析】【解答】解:A、由图知,电流从螺线管的右端流入、左端流出,根据安培定则可知,电磁铁的A端是N极,B端是S极,A不符合题意;B、电磁铁的B端是S极,由磁极间的作用规律可知,小磁针静止时,左端是N极,即N 极水平指向左,B不符合题意;C、该实验表明了电能生磁,利用这一现象所揭示的原理可制成电磁铁,C错误,符合题意;D、当滑动变阻器滑动片P向右端移动时,变阻器接入电路的电阻变小,电路中电流变大,则电磁铁的磁性变强,D不符合题意;故答案为:C。
《欧姆定律》单元测试及答案一、选择题(每小题3分,共30分)1.根据欧姆定律I=U/R,下列说法正确的是()A.通过导体的电流越大,这段导体的电阻就越小B.导体两端的电压越高,这段导体的电阻就越大C.导体中的电流,跟导体两端的电压成正比,跟导体的电阻成反比D.导体的电阻与电压成正比,与电流成反比2. 两个导体并联后的总电阻()A.比每个导体的电阻都大B.比每个导体的电阻都小C.等于两个导体的电阻之和D.等于两个导体电阻的倒数之和3. 图7-1所示的电路中(电源电压不变),闭合开关S后,当滑动变阻器的滑片自左向右移动时,下列判断中正确的是()A.电流表的示数不变,电压表的示数不变B.电流表的示数变大,电压表的示数变小C.电流表的示数变大,电压表的示数变大D.电流表的示数变小,电压表的示数不变4. 在“探究电流与电压的关系”的实验中,分别用R1、R2两个电阻进行了探究,并根据各自的实验数据绘制出如图7-2所示的I-U关系图像,从图中可以看出R1、R2的大小关系为()A. R1>R2B. R1<R2C. R1=R3: D.不能确定5. 为了了解温度的变化情况,小王同学设计了图7-3所示的电路。
图中电源电压保持不变,R是定值电阻,Rt是热敏电阻,其阻值随温度的降低而增大,在该电路中,可以通过电流表或电压表示数的变化来判断温度的变化情况。
小王在连接好电路且闭合开关后做了以下的实验,往Rt上擦一些酒精,然后观察电表示数的变化情况。
他观察到的现象应该是()A. A表和V表示数均变小B. A表示数变大,V表示数变小C. A表示数变小,V表示数变大D. A表和V表示数均变大6. 如图 7 -4所示,电源电压保持不变,电路中的电阻为R ,电流表的示数为I ,为使电流表的示数变为 3I ,则下列做法中正确的是()A.串联一个阻值为12R的电阻B.并联一个阻值为2R的电阻C.将一个阻值为2R的电阻串联在电路中.D.将一个阻值为12R的电阻与电阻R并联7. 在图7 -5所示电路中,电源电压为5V , R 为滑动变阻器, L 为标有“ 5V ”字样的小灯泡(即灯泡正常发光时两端的电压为5V )。
欧姆定律单元测试题(含答案)经典一、欧姆定律选择题1.如图所示的电路中,电源电压为20V,定值电阻为20Ω,滑动变阻器标有“30Ω 1A”字样,电压表选用的量程是0~15V,在该电路正常使用的情况下,则:()A. 电路允许通过的最大电流为1AB. 电路消耗的最小功率为8WC. 电压表的最小示数为5VD. 滑动变阻器接入电路的最小阻值为10Ω【答案】 B【解析】【解答】由于电压表量程为“0~15V”,则当U R=15V时,.此时电流小于滑动变阻器的最大电流1A,所以电路中的最大电流为I max=I R =0.75A,故A错误.根据串联电路的电压特点可知:U滑min=U-U R=20V-15V=5V,根据欧姆定律得:;故D错误;当滑动变阻器全部连入电路时,则根据电阻的串联特点得:R总max=R+R滑=20Ω+30Ω=50Ω,所以,,根据欧姆定律得:电压表的最小示数U Rmin=I min R=0.4A×20Ω=8V,故C错误.电路消耗的最小功率P min=UI min=20V×0.4A=8W,故B正确.故答案为:B.【分析】(1)当电压表示数为15V时,根据算出电路中的电流,再与滑动变阻器上允许通过的最大电流相比较即可确定电路中的最大电流;(2)电路中电流最大时,滑动变阻器最值最小,根据算出滑动变阻器的最小阻值;(3)当滑动变阻器阻值最大时,电路中电流最小,根据欧姆定律求出电路中的最小电流,再根据U=IR求出电压表的示数;(4)根据P=UI算出电路消耗的最小功率.2.如图所示,电源电压6V保持不变,定值电阻R1标有“10Ω0.5A”字样:滑动变阻器R2标有“20Ω1A”字样,电流表量程为0~0.6A,电压表量程为0~3V,闭合开关S,下列做法能够保证电路安全的是()A. 电路中电流不超过B. 两端电压不超过3VC. 滑动变阻器连入电路的阻值在范围内变化D. 电路的总功率在范围内变化【答案】 D【解析】【解答】解:由电路图可知,R1与R2串联,电压表测R2两端的电压,电流表测电路中的电流。
欧姆定律单元测试题(含答案)(word)(1)一、欧姆定律选择题1.如图所示,电源电压恒定不变,闭合开关S,将滑动变阻器的滑片P从中点向b端移动一段距离,电压表V1、V2示数的变化量分别为△U1、△U2,电流表示数的变化量为△I,阻值相同的定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2.则下列判断正确的是()A. △P1+△P2=△I2.(R1+R2)B. |△U1|>|△U2|C. | |+| |=R1+R2D. |△U1|<|△U2|【答案】 C【解析】【解答】解:由电路图可知,R1与R0、R2串联,电压表V1测R0与R2两端的电压之和,电压表V2测R2两端的电压,电流表测电路中的电流。
(1)将滑动变阻器的滑片P 从中点向b端移动一段距离,设移动前后电路中的电流分别为I1、I2,由I=可得,电压表V2示数的变化量:△U2=U2﹣U2′=I1R2﹣I2R2=(I1﹣I2)R2=△IR2,则|△U2|=|△IR2|,因串联电路中总电压等于各分电压之和,所以,电压表V1示数的变化量:△U1=U1﹣U1′=(U﹣I1R1)﹣(U﹣I2R1)=(I2﹣I1)R1=﹣△IR1,则|△U1|=|△IR1|,因R1、R2的阻值相同,所以,|△U1|=|△U2|,BD不符合题意;由| |=R1、| |=R2可知,| |+| |=R1+R2,C符合题意;(2)定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2,则△P1+△P2=(I12﹣I22)(R1+R2)=(I1﹣I2)(I1+I2)(R1+R2)=△I(I1+I2)(R1+R2),A不符合题意。
故答案为:C。
【分析】结合电路图,理清元件的连接方式及电表的测量对象,将滑动变阻器的滑片P从中点向b端移动一段距离,设出移动前后电路中的电流,根据欧姆定律表示出电压表V2示数的变化量,根据串联电路的电压特点和欧姆定律表示出电压表V,示数的变化量,然后结合R1、R2的阻值相同比较|△U1|与|△U2| 的大小关系;根据P=I2R表示出定值电阻R1、R2消耗电功率的变化量.2.如图所示,电源电压U保持不变,滑动变阻器R0的最大电阻是50Ω.当开关S1闭合、S2和S3断开,滑动变阻器的滑片在最右端时,电压表示数是U1,R1的功率是P1;当开关S2闭合、S1和S3断开,滑动变阻器的滑片在最左端时,电压表示数是U1′,R2和R3的功率之和是3.2W;当开关S1、S2和S3都闭合,滑动变阻器的滑片在最左端时,R1的功率是P1′;已知R2:R3=3:1,U1:U1′=3:2,P1:P1′=1:36。
欧姆定律单元测试题(含答案)一、欧姆定律选择题1.如图所示,电源电压恒为3V,灯泡L标有“3V 1.5W”字样(不计温度对灯丝电阻的影响),滑动变阻器R最大阻值为30Ω,电压表量程“0﹣3V”,电流表量程为“0﹣0.6A”。
在电路安全的情况下,下列判断正确的是()A. 灯泡L正常发光时的电阻为10ΩB. 只闭合开关S,滑动变阻器的取值范围只能是0﹣10ΩC. 只闭合开关S,该电路的最大功率是2.5WD. 将滑片P移到R的最左端,闭合开关S、S1,电流表示数为0.6A【答案】D【解析】【解答】A、根据可得,灯泡正常发光时的电阻:,A不符合题意;B、C、只闭合开关S时,滑动变阻器R与灯泡L串联,电压表测R两端的电压,电流表测电路中的电流;当滑片位于左端时,此时电压表的示数为零,灯泡两端的电压等于电源电压3V,通过灯泡的电流,即最大电流为:,电路的最大功率为灯泡的额定功率0.5W,C不符合题意;当变阻器接入电路中的阻值变大时,电流变小,电压表示数增大,但不会超过电源电压3V,两电表都是安全的,所以,滑动变阻器的取值范围是0~30Ω,B不符合题意;D、将滑片P移到R的最左端,闭合开关S、S1,滑动变阻器R的最大阻值与灯泡L并联,两端电压都为电源电压3V,电流表测干路中的电流。
灯正常工作,通过小灯泡的电流为0.5A;通过滑动变阻器的电流:;故干路电流,即电流表的示数:,D符合题意;故答案为:D。
【分析】根据P=UI=求出灯泡正常发光时的电阻;只闭合开关S时,滑动变阻器R与灯泡L串联,电压表测R两端的电压,电流表测电路中的电流,根据欧姆定律求出滑动变阻器接入电路中的电阻为零时电路中的电流,然后与电流表的量程相比较判断出灯泡可以正常发光,根据P=UI可求最大功率;当电压表的示数最大时,滑动变阻器接入电路中的电阻最大,根据串联电路的电压特点求出灯泡两端的电压,根据电源电压为3V变阻器接入电路中的最大阻值,然后得出滑动变阻器的取值范围;将滑片P移到R的最左端,闭合开关S、S1,滑动变阻器R与灯泡L并联,电压表测导线两端的电压,电流表测干路中的电流,由欧姆定律可求电流.2.甲图是小灯泡L和电阻R的I-U图象。
欧姆定律单元自测及答案一、单选题1.如图甲为一款手持式电子测温仪,乙图是它内部的原理图。
其中,电源电压保持不变;R是热敏电阻,随着温度升高电阻变小;由于靠近人体测温,需要有定值电阻R0起保护作用。
在使用过程中,当被测体温升高时,显示仪的示数变大。
下列分析正确的是()A.图中的电表是电流表B.被测温者的温度越高,电路中的电流越小C.若更换阻值更大的定值电阻R0,测相同温度时显示仪示数变大D.若更换阻值更大的定值电阻R0,测相同温度时显示仪示数变小2.如图所示的电路中,R是滑动变阻器,L是小灯泡,闭合开关S,在确保各元件安全的前提下,把滑动变阻器的滑片P自左向右移动,下列选项正确的是()A.电流表示数变大B.电路总电阻变大C.小灯泡L变亮D.滑动变阻器有分压的作用3.为实验室制作一个电铃电路,现有器材:一只12 V的电源、一个“6 V 1 A”的电铃、若干导线,要使电路中的电铃正常工作,至少还需要()A.串联一只6 Ω的电阻B.串联一只12 Ω的电阻C.并联一只6 Ω的电阻D.并联一只12 Ω的电阻4.在“伏安法测电阻”的实验中,关于滑动变阻器的作用,说法中正确的是()A.控制电源的电压,以免损坏电压表B.改变电阻两端的电压和电路中的电流,实现多次测量C.使电压表和电流表的读数更加准确D.只能使电阻两端的电压升高,电阻中的电流变大5.由欧姆定律得到公式URI,下列说法正确的是()A.导体两端的电压越大,导体的电阻越大B.导体两端电压为零时,导体的电阻也为零C.流过导体的电流不能为零D.导体的电阻是导体本身的性质,与电流、电压大小无关6.如图甲所示,电源电压恒定,R1是定值电阻,R2是滑动变阻器,闭合开关S,移动滑动变阻器的滑片P从B端滑到A端的过程中,R1、R2的U-I关系图像如图乙所示。
则下列判断错误的是()A.图线MN是电阻R1的I-U关系图像B.R1的阻值是20ΩC.电源电压为12VD.滑动变阻器R的最大阻值为20Ω7.如图是甲、乙元件的电流随电压变化的图像,下列判断正确的是()A.乙元件的电流随电压均匀增大B.甲元件是一个定值电阻,且阻值大小为0.2ΩC.若将两元件并联接到2V的电压下,甲、乙电阻之比为1∶2D.若将两元件串联接到电路中,当电流为0.2A时甲、乙两元件总电压是2.5V二、填空题8.如图7所示的电路中,R2的阻值为3Ω,闭合开关之后,电压表的示数为6V,电流表的示数为1A,则R1=Ω,电源的电压为V;如果断开开关,电压表的读数是V。
9.当某导体两端的电压为3V时,通过导体的电流为0.3A,导体电阻为Ω,如果导体两端电压变为6V,那么导体中的电流为A,电阻为Ω。
如果电压降为0V,导体的电阻为Ω。
10.一个导体两端电压为6伏时,通过导体的电流是0.3安,导体的电阻是欧,导体两端电压为0时,导体的电阻是欧。
11.有两个电阻R1=20Ω,R2=30Ω,把它们串联在某电路中,通过它们的电流强度之比I1∶I2=,加在它们的两端电压之比U1∶U2=;如果把它们并联在某电路中,通过它们的电流之比I1∶I2=。
12.如图电路中,电源电压由6节新干电池提供并保持不变。
当开关S闭合后,电压表V1、V2示数分别为6V、7V,则灯L1两端的电压是V;当开关S断开后,电压表V2的示数(选填“变大”、“不变”或“变小”)。
13.如图是甲、乙两导体的电流与电压的关系图像,由图可得甲的电阻是Ω。
若将甲和乙串联接在电路中,通过它们的电流之比I甲∶I乙=14.如图所示的实验装置,闭合两开关后,看到的现象是:电流表有示数;然后点燃酒精灯,在加热过程中发现,电流表甲示数,电流表乙示数。
(三个空全部选填“变大”、“变小”或“不变”)15.在如图甲所示的电路中,当滑片P由b移到a的过程中,电压表示数U及滑动变阻器接入电路的电阻R2的变化情况如图乙所示。
则电阻R1的阻值为Ω;电源电压为V;当滑片P移到中点时,通过R1的电流为A。
16.如图所示,电源电压为3V,闭合开关,两只相同的灯泡L1、L2都亮,它们的电流之比为,灯泡L2两端的电压为V。
突然两只灯泡同时熄灭,电压表的示数变为3V,电路故障可能是灯泡断路。
17.在如图(a)所示电路中。
当闭合开关后,两个电压表指针偏转均如图(b)所示,则电阻R1两端的电压为V,R1与R2的电阻比是。
三、实验探究题18.某中学初三年级课外兴趣小组的同学,按照图甲所示的实物连接图做“测定小灯泡的电阻”实验(小灯泡标有“2.5伏”字样),在实验过程中得到了如表所示的一组U和I 数据;(1)在连接电路时开关应处于(选填“闭合”或“断开”)状态。
(2)灯泡正常发光时,电流表的示数如图乙所示,为A。
(3)分析比较表格中的数据可以看出,在灯丝中电流逐渐增大的过程中,灯丝的电阻(选填“变大”、“变小”或“不变”),进一步分析表明灯丝的电阻与有关。
19.某小组同学利用图甲电路“探究通过导体的电流与导体两端的电压、导体电阻的关系”的实验。
实验器材:电源(电压恒为3V),电流表、电压表各一个,一个开关,四个定值电阻(阻值分别是5Ω、10Ω、20Ω、50Ω),滑动变阻器一个(0~20Ω),导线若干。
(1)请你根据甲所示的电路图用笔画线代替导线,将图乙的实物图补充完整;(2)在探究电流与电压的关系时,小华根据实验测得的数据,描绘成U-I图像如图丙,由图像可得出实验结论:当导体的电阻一定时,通过导体的电流与其两端电压成比,该实验中接入电路的定值电阻的阻值是Ω;(3)在探究电流与电阻的关系时,小华每次更换定值电阻R后,通过调节滑动变阻器的阻值,结合图丁中实验测得的数据应使(选填“电流表”“电压表”)的示数保持(填数值)不变;(4)若在做第三次实验时,同组的小明将10Ω的定值电阻换成20Ω的定值电阻后,没有移动滑片P,闭合开关后,立即记录电流表的示数,这个示数应该是A (5)该小组的同学们继续进行第四次实验,当小华用50Ω的定值电阻进行实验时,发现实验无法成功,原因可能是;(6)【拓展】实验完成后小华发现滑动变阻器的滑片从左端到右端可滑动的总长度为20cm,他将上边的实验电路进行改动,如下图所示,当开关S闭合后,变阻器的滑片P 从最右端向最左端滑动的过程中,电流表和电压表均未超出量程。
对于此过程中电流表的示数I 或电压表的示数U 随滑动变阻器滑片从右端向左滑动距离l变化的关系,在下图中给出了四个图像,其中只有一个是合理的。
根据你的判断,合理图像应为图________。
(选填字母)A.B.C.D.20.探究“电流与电阻的关系”时,可供实验器材有:三节新的干电池(电压为4.5V)、电流表、电压表、滑动变阻器(标有“20Ω 2A”字样)、定值电阻5个(5Ω、10Ω、15Ω、20Ω、50Ω),开关一个,导线若干。
小静等同学设计了如图甲所示的电路图:(1)请用笔画线代替导线将图乙中的实物图连接完整,要求:滑片向右移动时电阻变大;(2)闭合开关,电流表无示数,电压表有示数,并接近电源电压,则故障原因是:;(3)排除故障后,将定值电阻由5Ω更换为10Ω时,应向(选填“左”或“右”)适当调节滑动变阻器的滑片,使电压表示数保持不变;(4)图丙是根据实验数据画出的定值电阻的I-R图像,其中阴影部分面积表示的物理量是,其数值为;(5)实验中,在接入50Ω的定值电阻后,小静同学无论怎样移动滑片,都不能使电压表示数达到原来的数值,为了能完成这次实验,小静采取的措施可行的是_____;A.调高电源电压B.更换一个最大阻值为30Ω的滑动变阻器C.再串联一个10Ω的电阻D.将电压表改接到滑动变阻器两端四、计算题21.如图所示的电路中,电源电压不变。
R1= 15Ω,R2= 10Ω,闭合开关后,电流表示数为0.3A。
求:(1)电源电压是多少?(2)通过R1的电流是多少?22.如图所示电路,开关都闭合时,电流表的示数为0.5A;断开S2后,电流表的示数为0.3A。
若电阻R1的阻值是10Ω,求:(1)电源电压。
(2)电阻R2的阻值。
23.现代生物医学研究使用的细菌培养箱内的温度需要精确测控,测控的方法之一是用热敏电阻来探测温度;如图甲所示的电路,将热敏电阻R0置于细菌培养箱内,其余部分置于箱外;这样既可以通过电流表的示数来表示箱内温度,又可以通过电压表的示数来表示箱内温度;已知该电路中电源电压是12V,定值电阻R的阻值是200Ω。
热敏电阻R0的阻值随温度变化的关系如图乙所示;求:(1)当培养箱内的温度为40℃时,电压表的示数;(2)已知电流表量程是0~30mA,电压表量程是0~8V,则此电路能测量的最高温度1.【答案】C2.【答案】A3.【答案】A4.【答案】B5.【答案】D6.【答案】B7.【答案】C8.【答案】6;9;99.【答案】10;0.6;10;10 10.【答案】20;2011.【答案】1∶1;2∶3;3∶2 12.【答案】2;变大13.【答案】10;1∶114.【答案】乙;变大;变小15.【答案】10;6;0.3 16.【答案】1:1;1.5;L2 17.【答案】5.6;4∶118.【答案】(1)断开(2)0.32(3)变大;温度19.【答案】(1)(2)正;5(3)电压表;2V(4)0.12(5)滑动变阻器的最大阻值太小(6)B20.【答案】(1)(2)定值电阻R 开路(或断路) (3)右(4)电阻两端的电压;3V (5)B ;C21.【答案】(1)解: ∵I=UR∴U 2=l 2R 2=0.3A×10Ω= 3V ∵并联∴U=U 1=U 2= 3V (2)解:I 1=11315U V R =Ω=0.2A 22.【答案】(1)解:断开S 2后,只有电阻R 1接入,电流表的示数为0.3A ,电源电压111==0.3A 10Ω=3V U U I R =⨯答:电源电压为3V ;(2)解:开关都闭合时,两电阻并联,通过电阻R 2的的电流为21=0.5A-0.3A=0.2A I I I =-总电阻R 2的阻值223V==15Ω0.2AU R I =答:电阻R 2的阻值为15Ω。
23.【答案】(1)解:由题中图乙可知,当培养箱内的温度为40℃时,热敏电阻R 0的阻值是400Ω,设此时电流表的示数为I 1,电压表的示数为U 1,则1012V0.02A 400200U I R R ===+Ω+Ω11110.02A 200Ω4V U I R ⨯===答:当培养箱内的温度为40℃时,电压表的示数为4V ; (2)解:假设电压表的示数可以达到最大值为 max 8V U = 电流表的示数为I 2,则 max 28V 0.04A 40mA>30mA 200U I R ====Ω故电路中的电流最大为 max 30mA 0.03A I == 当电路中的电流最大为 max 0.03A I =时,设热敏电阻的阻值为R 0m ,则 max 0m U I R R =+ 0m max 12V 2002000.03AU R R I =-=-Ω=Ω 由题中图乙可知,电路能够测量的最高温度是60℃。
