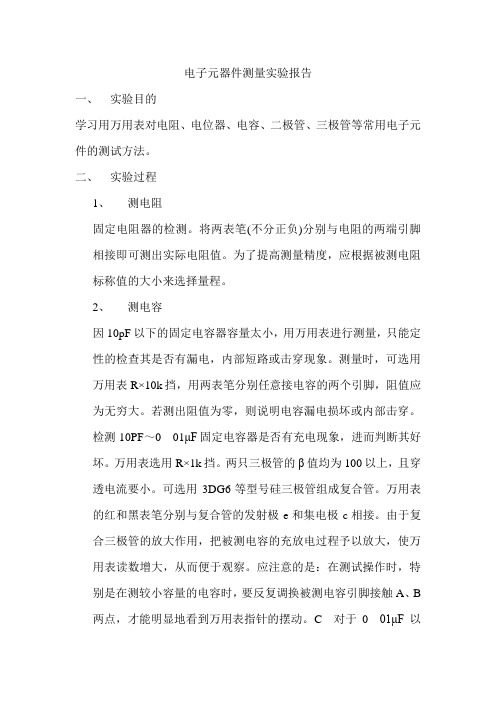

电子元器件测量实验报告一、实验目的学习用万用表对电阻、电位器、电容、二极管、三极管等常用电子元件的测试方法。

二、实验过程1、测电阻固定电阻器的检测。

将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。

为了提高测量精度，应根据被测电阻标称值的大小来选择量程。

2、测电容因10pF以下的固定电容器容量太小，用万用表进行测量，只能定性的检查其是否有漏电，内部短路或击穿现象。

测量时，可选用万用表R×10k挡，用两表笔分别任意接电容的两个引脚，阻值应为无穷大。

若测出阻值为零，则说明电容漏电损坏或内部击穿。

检测10PF～001μF固定电容器是否有充电现象，进而判断其好坏。

万用表选用R×1k挡。

两只三极管的β值均为100以上，且穿透电流要小。

可选用3DG6等型号硅三极管组成复合管。

万用表的红和黑表笔分别与复合管的发射极e和集电极c相接。

由于复合三极管的放大作用，把被测电容的充放电过程予以放大，使万用表读数增大，从而便于观察。

应注意的是：在测试操作时，特别是在测较小容量的电容时，要反复调换被测电容引脚接触A、B 两点，才能明显地看到万用表指针的摆动。

C对于001μF以上的固定电容，可用万用表的R×10k挡直接测试电容器有无充电过程以及有无内部短路或漏电，并可根据读数大小估计出电容器的容量。

3、二极管的测量用数字万用表的二极管测量功能来测，测两次就可以判断二极管的好坏。

记下第一次测量的结果，然后交换红黑表笔，再次测量。

如果一次为OF，一次有0.5V左右的电压值，则二极管是好的，测出电压值的红表笔所在端为二极管的正极。

如果两次测量，都显示OF，则二极管开路。

如果两次测量，都显示测量电压，则二极管短路。

4、三极管的测量三级管的在路测量，(1).NPN管的电压正常是：VC＞VB＞VE.其中PN结电压是0.5V左右,也就是:VB＞VE的电压是0.5V,明显大于2V或者VB∠VE,三极管是损坏,(注: VC的电压大小是不固定的,看这个管的承受多大的内压)(2).PNP管的电压正常是：VE＞VB＞VC. 其中PN结电压是0.5V左右, 也就是: VE＞VB的电压是0.5V,明显大于2V或者VE∠VB, 三极管是损坏,( VC的电压大小是不固定的,看偏置电路是要多大的电压,但一定适上面的VE＞VB＞VC电压的大小)2.拆下来时的三极管测量(R＊1K档来测量)根据PN结的原理:和二极管一样,正向电阻一边用万用表测是相通,对调红.黑笔反向来测是不通.拆下来时的三极管,(1) NPN管:任意测三极管的两个脚,当发现固定黑笔接的一脚不动,用红笔分别接另外两脚时,万用表的指针摆动,电阻是相同.反过来对调表笔,红笔固定的一脚不动,用黑笔分别接另外两脚时,万用表的指针不摆动,电阻是无穷大.哪确定;固定的一脚确定是b极(坏的三极管是对调表笔也是相通的). (2) PNP管:任意测三极管的两个脚,当发现固定红笔接的一脚不动, 用黑笔分别接另外两脚时,万用表的指针摆动,电阻是相同.反过来对调表笔,黑笔固定的一脚不动, 用红笔分别接另外两脚时,万用表的指针不摆动,电阻是无穷大.哪确定;固定的一脚确定是b极3(确定C极和E极) 三极管好坏的判断(R＊10K档来测量)（1）(确定C极和E极) NPN好坏的判断：上面已确定了B极，R＊10K档来测量.用黑笔和红笔分别接触另外两极,保持红笔和黑笔现在状态不变用手指捏b极+红笔接的一极,发现指针摆动的幅度大,放大倍数大,黑笔接的是c极,红笔接的是e极(坏的三极管，用万用表的R＊10K档来测量．红，黑笔测量c．e极，接法和二极管测量相同，一边相通，对调表笔另一边是不通,例如;R＊10K档的黑笔接C极红笔接E极指针摆动一点,说明是漏电损坏．经验总结：如果是好的三级管，用万用表的R＊10K档来测量c．e电阻一边不通,极笔对调后，另一边是相通的有电阻，电阻大的和原来没有用过的同型号的三极管对比.B极E极输出电压偏低的.(2) (确定C极和E极) PNP好坏的判断R＊10K档来测量.用黑笔和红笔分别接触另外两极保持红笔和黑笔现在状态不变用手指捏b极+黑笔接的一极，同时捏两极,发现指针摆动的幅度大,放大倍数大,黑笔接的是e极,红笔接的是c极(坏的三极管，用万用表的R＊10K档来测量．红，黑笔测量c．e极，接法和二极管测量相同，一边相通，对调表笔另一边是不通,例如:R＊10K档的黑笔接E极红笔接极C指针摆动一点如果指针摆动一点,说明了是漏电是坏)三、实验结果及分析四、实验总结。

一、实验目的1. 熟悉常用电子元器件的识别和测试方法。

2. 掌握电路基本测量工具的使用。

3. 提高动手能力和分析问题的能力。

二、实验原理电子元器件是电子电路的基本组成部分，包括电阻、电容、电感、二极管、三极管等。

本实验通过对常用电子元器件的识别和测试，了解其特性，为后续电子电路设计奠定基础。

三、实验内容1. 电阻的识别与测量2. 电容的识别与测量3. 电感的识别与测量4. 二极管的识别与测量5. 三极管的识别与测量四、实验器材1. 电阻、电容、电感、二极管、三极管等元器件2. 数字万用表3. 面包板4. 连接线五、实验步骤1. 电阻的识别与测量（1）观察电阻的外观，识别其颜色编码。

（2）将电阻接入面包板，使用数字万用表测量其阻值。

2. 电容的识别与测量（1）观察电容的外观，识别其容量和耐压值。

（2）将电容接入面包板，使用数字万用表测量其容量。

3. 电感的识别与测量（1）观察电感的外观，识别其电感量和匝数。

（2）将电感接入面包板，使用数字万用表测量其电感量。

4. 二极管的识别与测量（1）观察二极管的外观，识别其极性。

（2）将二极管接入面包板，使用数字万用表测量其正向导通电压和反向截止电压。

5. 三极管的识别与测量（1）观察三极管的外观，识别其类型和极性。

（2）将三极管接入面包板，使用数字万用表测量其静态工作点。

六、实验结果与分析1. 电阻的识别与测量实验结果显示，通过颜色编码识别电阻的方法是可行的，数字万用表测量阻值准确。

2. 电容的识别与测量实验结果显示，通过外观识别电容的方法是可行的，数字万用表测量容量准确。

3. 电感的识别与测量实验结果显示，通过外观识别电感的方法是可行的，数字万用表测量电感量准确。

4. 二极管的识别与测量实验结果显示，通过外观识别二极管的方法是可行的，数字万用表测量正向导通电压和反向截止电压准确。

5. 三极管的识别与测量实验结果显示，通过外观识别三极管的方法是可行的，数字万用表测量静态工作点准确。

电阻、电感、电容的测量一、目的1、学习使用兆欧表。

2、学习万用表的工作原理。

3、学习使用直流电桥，万用电桥。

掌握误差分析的计算方法。

4、设计一个简单的直流电桥。

二、原理（略）三、实验设备（1）直流毫安表1台（2）直流单臂电桥1台（3）直流双臂电桥1台（4）交流电桥1台1台（5）兆欧表（6）电阻箱4 1台（7）实验装置1台四、实验内容与步骤1、直流单电桥测量电阻○1将检流计调零，使其机械指零。

○2将30Ω的电阻接在QJ23型直流单电桥上x R的两个接线柱上，选择适当的比较臂，各档充分利用，以提高测量的精度，选用⨯0.01档○3调节“比较臂”的电阻为300Ω。

○4按下电源按钮B并锁住，按下按钮G，若指针向正的方向偏转，则应加大比较臂电阻，反之，则应减小电阻，直流检流计指针为零，说明此时电桥平衡，记下比较臂的电阻值。

○5分别将按钮G、B放松，将30Ω电阻换为51Ω、510Ω、200Ω，重复以上步骤，数据见表1。

表1、直流单电桥2、直流双电桥测量电阻○1在直流双电桥底部装入电池，并将被测电阻按电路图接在电桥相应的1C 、2C 、1P 、2P 接线柱上○2将开关K 扳到“开”的位置，稍等片刻，调节指零仪指针，使其指零。

○3选择量程因素为⨯1，调节步进盘读数为0.04，调节指零仪的灵敏度旋钮，使其处于最低位置，○4按下按钮 G并锁住，用手按住B ，调节步进盘和滑线盘读数，调节指零仪的灵敏度旋钮，增加灵敏度，使其指针为零，记下步进盘和滑线盘的读数。

○5选择量程因素为⨯0.1，⨯0.01，重复步骤○4。

数据见表2。

3、设计一个简单的直流电桥。

用三个电阻箱，一个电流表，以及利用实验装置上的直流稳压源组成一个简单的直流电桥。

如图1如图1所示。

其中，1R 、2R 、3R 和4R 构成四个桥臂，a 、b 、c 和d 是四个顶点，G 是电流表，E 是电源。

a 、b 两点之间接有电源，称电源对角线；c 、d 两点之间有接有检流计，称检流计对角线。

电阻、电容、电感的识别与检测1.能掌握电阻的基础知识，学会电阻识别与检测的方法。

2.能掌握电容的充放电的相关知识，学会电容识别与检测的方法。

3.能掌握电感的相关知识，学会电感识别与检测的方法。

在我们现在的生活中，电子元器件几乎无所不在，家用电器、电脑、手机等各种现代化的智能设备都能看到它们的影子。

电子元器件是元件和器件的总称。

电子元件是指在工厂生产加工时不改变分子成分的成品。

例如电阻器、电容器、电感器等，因为它本身不产生电子，它对电压、电流无控制和变换作用，所以又称无源器件。

电子器件是指在工厂生产加工时改变了分子结构的成品。

例如晶体管、电子管、集成电路等，因为它本身能产生电子，对电压、电流有控制、变换作用（放大、开关、整流、检波、振荡和调制等），所以又称有源器件。

一、电阻的基础知识1.电阻的定义电阻器(R)简称“电阻”，它是家用电器以及其它电子设备中应用十分广泛的元件。

电阻器利用它自身消耗电能的特性，在家用电器电路中起降压、分压、限流、向各种电子元件提供必要的工作条件(电压或电流)等几种功能。

2.电阻的命名方法3.电阻的识读色环法是用色环或色点来表示电阻器的标称阻值、允许误差。

色环有四道环(普通电阻)和五道环(精密电阻)两种，如图所示。

图1－1 色环识读方法直标法是指在一些体积较大的电阻器表面，直接用阿拉伯数字和单位符号标注出标称阻值，有的还直接用百分数标出允许偏差。

例如：图1－2 电阻直标法可以读出大小：510Ω±5%通过电阻的命名方法还可以知道：R－电阻的总称 X－材料为线绕G－表示大功率 6－表示序号4.常见电阻的分类常见的电阻外形如图1-3所示。

炭膜电阻金属膜电阻（RJ）绕线电阻（RX）贴片电阻碳膜电位器光敏电阻热敏电阻图1－3 电阻的分类5.万用表测量电阻第一步选档位把指针打到如图所示的档位（欧姆档Ω）这是测量电阻用的档位。

电阻档第二步识刻度电流和电压的读数的起始位置0在左边，而电阻档的起始位置0在右边找到电阻的读数表盘线，读数就是从这里读。

一、实验目的本次实验旨在让学生掌握电子元件的测量方法，熟悉常用电子元件的特性，提高学生在电子电路设计、制作与调试中的实际操作能力。

二、实验原理电子元件的测量方法主要有直接测量和间接测量两种。

直接测量是指使用仪器直接测量元件的物理量，如电阻、电容、电感等；间接测量是指通过测量电路中的其他物理量，间接推算出元件的参数，如测量电路中的电流、电压等。

三、实验仪器与材料1. 仪器：数字万用表、稳压电源、信号发生器、示波器、电阻箱、电容箱、电感箱等。

2. 材料：电阻、电容、电感、二极管、三极管、集成电路等常用电子元件。

四、实验步骤1. 电阻的测量（1）使用数字万用表设置在电阻测量挡，将红表笔和黑表笔分别连接到电阻两端。

（2）观察万用表显示的电阻值，即为所测电阻的阻值。

2. 电容的测量（1）使用数字万用表设置在电容测量挡，将红表笔和黑表笔分别连接到电容两端。

（2）观察万用表显示的电容值，即为所测电容的电容值。

3. 电感的测量（1）使用数字万用表设置在电感测量挡，将红表笔和黑表笔分别连接到电感两端。

（2）观察万用表显示的电感值，即为所测电感的电感值。

4. 二极管的测量（1）使用数字万用表设置在二极管测量挡，将红表笔和黑表笔分别连接到二极管的两端。

（2）观察万用表显示的电压值，正值表示二极管导通，负值表示二极管截止。

5. 三极管的测量（1）使用数字万用表设置在二极管测量挡，将红表笔和黑表笔分别连接到三极管的基极和发射极。

（2）观察万用表显示的电压值，正值表示三极管导通，负值表示三极管截止。

6. 集成电路的测量（1）使用数字万用表设置在二极管测量挡，将红表笔和黑表笔分别连接到集成电路的相应引脚。

（2）观察万用表显示的电压值，根据集成电路的规格书，判断集成电路是否正常工作。

五、实验结果与分析1. 电阻的测量结果与分析实验中测量了不同阻值的电阻，测量值与标称值基本一致，说明测量方法正确。

2. 电容的测量结果与分析实验中测量了不同电容值的电容，测量值与标称值基本一致，说明测量方法正确。

品检中的电子元器件测试方法详解电子元器件是现代电子设备中不可或缺的重要组成部分，准确的品检和测试方法是确保电子元器件质量和性能的关键。

本文将详细介绍品检中常用的电子元器件测试方法，包括电阻、电容、电感、二极管和三极管等常见电子元器件。

一、电阻测量方法电阻是电子电路中最基本的元器件之一，常见有固定电阻、可变电阻和热敏电阻等。

电阻的测量方法主要有两种：直流电桥法和万用表法。

1. 直流电桥法：直流电桥法是一种精确测量电阻值的方法，在测试过程中需要根据电阻的量级选择合适的电桥。

通过调整电桥中的电阻比例，使电桥平衡，即两边的电阻比值相等，从而得到待测电阻的准确值。

2. 万用表法：万用表是电子测试仪器中最常用的工具之一，准确测量电阻值。

通过选择合适的档位，将待测电阻连接到万用表的两个测量端口，读取万用表上显示的电阻值即可。

二、电容测量方法电容是电子电路中存储电荷和能量的元器件，常见有固定电容、变容电容和超级电容等。

电容的测量方法主要有两种：交流电桥法和LCR测试仪法。

1. 交流电桥法：交流电桥法适用于测量小容值的电容。

通过调整电桥中的电容比例，使电桥平衡，从而得到待测电容的准确值。

2. LCR测试仪法：LCR测试仪是专门用于测量电感、电容和电阻参数的仪器。

通过连接待测电容到LCR测试仪，选择电容测量模式，并读取测试仪上显示的电容值，即可准确测量电容。

三、电感测量方法电感是存储和产生磁场的元器件，常见有固定电感、可变电感和变压器等。

电感的测量方法主要有两种：RLC测试仪法和示波器法。

1. RLC测试仪法：RLC测试仪是专门用于测量电感、电容和电阻参数的仪器。

通过将待测电感连接到RLC测试仪，选择电感测量模式，并读取测试仪上显示的电感值，即可准确测量电感。

2. 示波器法：示波器可以用于测量电感的质量因数。

通过连接待测电感到示波器，观察电感的波形特征，从而得到电感的质量因数。

四、二极管和三极管的测试方法二极管和三极管是电子电路中用于控制电流方向和放大信号的元器件。

常用电子元器件检测方法经验电子元器件是电子设备的基本组成部分，它们的性能和可靠性直接影响设备的质量和稳定性。

因此，对电子元器件进行有效的检测和筛选是至关重要的。

以下是一些常见的电子元器件检测方法的经验分享。

1.电阻的测量方法电阻是电子电路中最常见的元器件之一，它的质量和准确性很大程度上影响整个电路的正常工作。

常用的电阻检测方法有：-使用万用表进行电阻测量，在测量前先将电阻两端短接，将表笔放在电阻两端进行测量。

-利用欧姆表进行电阻测量，将欧姆表的两个引线连接到电阻的两端，读取表盘上的电阻值。

2.电容的测量方法电容是电子电路中常见的储能元件，它的容值和损耗因素会直接影响电路的性能。

常用的电容检测方法包括：-使用万用表进行电容测量，将表笔连接到电容的两端，选择电容量程，在充电和放电过程中读取相应的电容值。

-使用LCR表进行电容测量，选择电容测试模式，将电容连接到LCR表相应的测试接口，读取测量结果。

3.二极管和三极管的测量方法二极管和三极管是电子电路中常见的半导体元件，它们的性能和参数对电路的功率传输和信号处理起着重要作用。

常用的二极管和三极管检测方法有：-使用万用表进行二极管和三极管的正反向电压测量，将表笔连接到二极管或三极管的不同引脚上，读取电压值。

-使用数字多用表的二极管测试功能，将二极管连接到测试接口上，读取二极管的正向压降值和反向电流。

4.集成电路的测量方法集成电路是现代电子器件的重要组成部分，它们具有复杂的内部结构和多功能特性。

常用的集成电路检测方法有：-使用万用表或数字多用表的二极管测试功能，对集成电路的引脚进行连通性测试，检查引脚间是否存在短路或断路现象。

-使用逻辑分析仪或示波器对集成电路的输入输出信号进行测试和分析，确保集成电路的功能正常。

5.电感的测量方法电感是电子电路中贮存能量和抑制高频噪声的重要元件。

常用的电感检测方法包括：-使用LCR表进行电感测量，将电感连接到LCR表相应的测试接口，选择电感测试模式，读取电感的电感值和等效串电阻值。

第1篇一、实验目的1. 掌握常用电子元件的识别与参数测量方法。

2. 学习使用万用表等仪器进行电子元件参数的测量。

3. 了解不同类型电子元件的特性和应用。

二、实验内容本次实验主要测量以下电子元件的参数：1. 电阻2. 电容3. 二极管4. 三极管三、实验原理1. 电阻测量：通过万用表的电阻测量功能，根据欧姆定律（U=IR）计算出电阻值。

2. 电容测量：通过万用表的电容测量功能，根据电容的充放电原理和RC时间常数计算出电容值。

3. 二极管测量：通过万用表的二极管测试功能，测量二极管的正向压降和反向电阻，判断其极性和性能好坏。

4. 三极管测量：通过万用表的hFE测试功能，测量三极管的电流放大倍数，判断其类型和三个管脚（e、b、c）。

四、实验仪器与设备1. 数字万用表2. 电阻3. 电容4. 稳压二极管5. 整流二极管6. 发光二极管7. 三极管五、实验步骤1. 电阻测量：- 将万用表调至电阻测量挡位。

- 将红表笔和黑表笔分别接触到电阻的两端。

- 读取万用表显示的电阻值。

2. 电容测量：- 将万用表调至电容测量挡位。

- 将红表笔和黑表笔分别接触到电容的两端。

- 读取万用表显示的电容值。

3. 二极管测量：- 将万用表调至二极管测试挡位。

- 将红表笔和黑表笔分别接触到二极管的正负极。

- 读取万用表显示的正向压降和反向电阻值，判断二极管的极性和性能好坏。

4. 三极管测量：- 将万用表调至hFE测试挡位。

- 将红表笔和黑表笔分别接触到三极管的e、b、c三个管脚。

- 读取万用表显示的电流放大倍数，判断三极管的类型。

六、实验结果与分析1. 电阻测量：- 测量结果与标称值基本一致，说明电阻参数测量准确。

2. 电容测量：- 测量结果与标称值基本一致，说明电容参数测量准确。

3. 二极管测量：- 正向压降和反向电阻值符合二极管特性，说明二极管性能良好。

4. 三极管测量：- 电流放大倍数符合三极管类型，说明三极管性能良好。

七、实验结论1. 通过本次实验，掌握了常用电子元件的识别与参数测量方法。
