1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。
为保证纵向稳定，设置柱间支撑和屋面支撑。
刚架刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。
支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。
柔性支撑为圆钢。
系杆为受压圆钢管，与支撑组成受力封闭体系。
屋面檩条、墙梁一般为C型钢、Z型钢。
承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。
1-1-3、门式刚架的基本形式a.典型门式刚架b.带吊车的门式刚架c.带局部二层的门式刚架1-1-4、基本节点a.柱脚节点b.梁、柱节点■局部二层节点参照多层框架体系。
1-1-5、刚架衍生形式■吊车和局部二层可在衍生形式刚架中布置。
■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。
1-2、多层框架体系1-2-1、框架图示1-2-2、说明力学模型a.纯刚接框架：纵横两个方向均采用刚接的框架。
b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。
c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。
d.有时为保证足够的刚度，在刚接框架中亦设置支撑。
框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。
所有上部结构的力都通过框架柱传递给基础。
框架梁框架梁一般采用H型截面。
楼盖和屋盖上的力通过框架梁传递给框架柱。
支撑支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。
1-2-3、基本节点a.柱脚节点■柱脚节点同门式刚架体系。
b.柱、梁节点2、支撑、系杆2-1、图示柱间柔性支撑柱间刚性支撑2-2、说明■支撑分为柔性支撑和刚性支撑两种。
柔性支撑由圆钢制作，安装时必须紧，主要用于门式刚架结构。
刚性支撑由型钢制作，用于多层框架、吊车梁下段支撑等刚度要求高的结构中。
■系杆和支撑联合作用，形成封闭的受力体系。
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载钢结构各构件及其做法的图解(图文)地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。
为保证纵向稳定，设置柱间支撑和屋面支撑。
刚架刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。
支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。
柔性支撑为圆钢。
系杆为受压圆钢管，与支撑组成受力封闭体系。
屋面檩条、墙梁一般为C型钢、Z型钢。
承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。
1-1-3、门式刚架的基本形式a.典型门式刚架b.带吊车的门式刚架c.带局部二层的门式刚架1-1-4、基本节点a.柱脚节点b.梁、柱节点■局部二层节点参照多层框架体系。
1-1-5、刚架衍生形式■ 吊车和局部二层可在衍生形式刚架中布置。
■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。
1-2、多层框架体系1-2-1、框架图示1-2-2、说明力学模型a.纯刚接框架：纵横两个方向均采用刚接的框架。
b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。
c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。
d.有时为保证足够的刚度，在刚接框架中亦设置支撑。
框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。
所有上部结构的力都通过框架柱传递给基础。
框架梁框架梁一般采用H型截面。
楼盖和屋盖上的力通过框架梁传递给框架柱。
支撑支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。
钢桥施工技术——钢桁梁桥钢桁梁（图6.3.1）的出现来自钢板梁的演变，人们根据梁的截面在中性轴附近应力最小的理论，研究从板梁的腹板中挖掉若干方格以节省钢料和减轻梁的自重的办法，并逐步演变为用三角形组成的桁架来代替板梁。
钢桁梁和板梁的主要区别是：桁架以腹杆（斜杆和竖杆）代替板梁，在竖向荷载作用下，桁架中的所有杆件都顺着杆件轴向承受压力或拉力，杆件截面上的材料都发挥相同的效能。
与板梁相比，桁梁的主要优点：一是跨越能力较大；二是当跨度较大时，自重也较轻，节省钢材，一般使用跨度都大于30 m。
钢桁梁主要类型有上承式简支钢桁梁、下承式简支钢桁梁、下承式连续钢桁梁等。
其主要由桥面、桥面系、主桁、连接系及支座等 5 个部分组成。
列车作用于钢桁梁的荷载，首先通过桥面的基本轨传送给桥枕，桥枕传给桥面系的纵梁，纵梁传给横梁，横梁传给主桁，主桁传给支座，支座传给墩台。
一、主桁主桁（图6.3.2）是钢桁梁桥的主要承重结构。
钢桁梁桥有两片主桁架，每片桁架一般由上弦杆、下弦杆、斜杆及竖杆等组成，斜杆和竖杆统称为腹杆。
两片主桁架的作用相当于板梁的两片主梁。
铁路钢桁梁桥一般采用下承式。
图6.3.1 钢桁梁图6.3.2 下承式钢桁梁组成示意图1. 主桁形式我国中等跨度（48～80 m）的下承式桁梁桥，其主桁结构常采用图6.3.3（a）中的几何图示，而不采用图6.3.3（b）。
二者的斜杆方向不同，基于此，在竖向荷载作用下，图式6.3.3（a）的竖杆较图式（b）受力较小，受压斜杆的数量也较少，而且图式6.3.3（a）的弦杆内力不像图式6.3.3（b）那样在每个节间都得变化一次，因而图式 6.3.3（a）的弦杆截面，易于选择得较为经济合理。
由于这些原因，使图式6.3.3（a）比图式6.3.3（b）更为节省钢料。
具有图6.3.3（a）这种形式的桁梁桥，其构造简单，部件类型较少，适应设计定型化，有利于制造与安装，宜于选作标准设计桁梁桥的主桁图式。

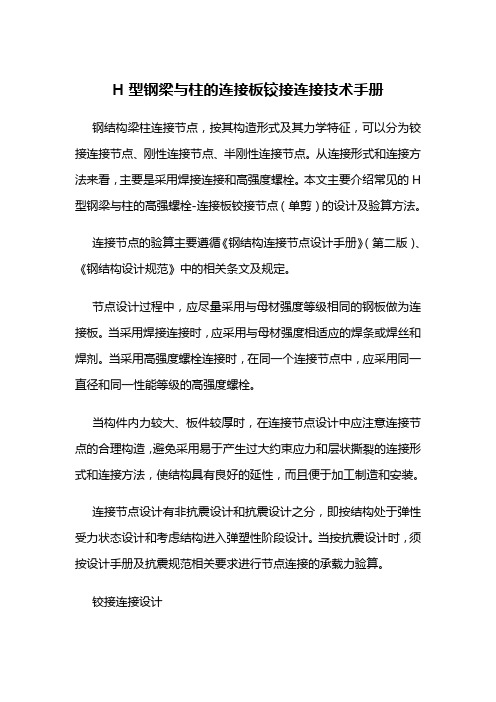

H型钢梁与柱的连接板铰接连接技术手册钢结构梁柱连接节点，按其构造形式及其力学特征，可以分为铰接连接节点、刚性连接节点、半刚性连接节点。
