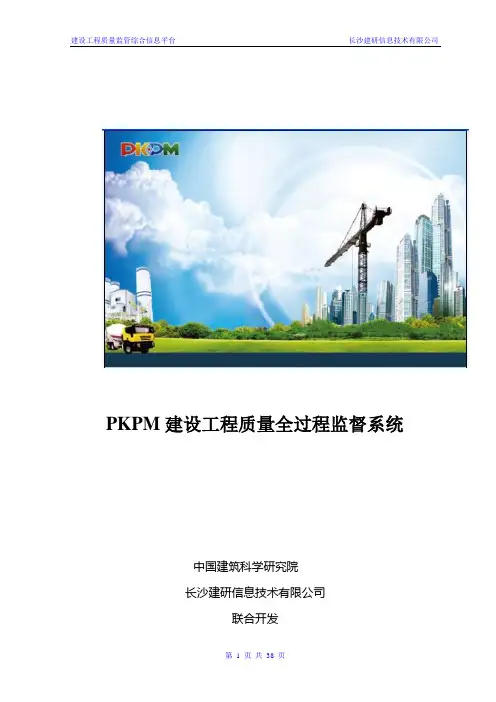

PKPM建设工程质量全过程监督系统中国建筑科学研究院长沙建研信息技术有限公司联合开发目录第一章平台总体功能架构简介 (4)1.1.系统概述 (4)第二章工程质量监督子系统 (6)2.1.监督工程注册 (7)2.2.过程监督 (7)2.3.验收监督 (10)2.4.监督报告 (10)2.5.标准化行政处罚流程 (11)2.6.建立各方参建单位信用体系库 (11)2.7.备案管理 (12)2.8.统计台账 (12)第三章建筑材料见证取样监管子系统 (12)3.1.见证取样监管系统功能 (13)第四章混凝土质量追踪子系统 (16)4.1.系统功能 (16)4.2.混凝土质量追踪系统结构 (17)4.3.混凝土配合比实际投料监控 (18)4.4.混凝土试件二维码植入追踪及见证取样监管 (23)4.5.混凝土GPS车辆运输及调度系统 (25)第五章工程质量检测子系统 (28)5.1.工程质量检测及监管系统的构成 (28)5.2建设工程质量检测监管系统 (29)第六章建筑材料市场准入及备案子系统 (34)6.1.备案流程 (35)6.2.备案系统参与人员及备案内容 (36)6.3.备案系统功能构成及简介 (37)第一章平台总体功能架构简介1.1. 系统概述本平台立足于对建设工程质量监督及材料监管提供全过程的解决方案，集成了建筑材料准入备案、建筑材料检测见证取样监管、建筑材料及地基、结构实体检测监管、混凝土质量追踪及监督业务办公系统等功能，为工程质量监督业务的开展及决策提供信息保障。
系统总体结构如下：该平台以工程质量监督业务为核心：●通过对建筑材料市场准入备案制，可有效掌控进入市场材料的质量信息，从源头上杜绝劣质材料流入市场；●通过对工程建筑材料采购登记备案制，可有效掌握所监督工程使用的材料数量及部位信息；●通过对建筑材料及地基、结构实体现场检测报告的监管，可有效动态的监控所监督工程的施工质量信息；●通过采用二维码模式对见证取样进行监管，可有效保证工地送检样品的真实性，有效杜绝假试件现象；●通过对混凝土生产过程、运输、浇注、留样及原材料试验数据进进行全过程监控，可有效掌握工程所使用混凝土质量信息，并可进行质量追踪；●通过对检测报告信息条码化，可快速查询检测报告信息，并可对检测报告的真伪进行验证。
第二章工程质量监督子系统建立起以基础信息为主的工程信息、人员信息、工程参建单位信息、资质信息为基础的静态数共享信息库，同时建立以工程为主的监督（主体行为、实体质量）、检测、见证取样材料质量追踪（手机二维码）、资料检查等动态业务共享信息库，通过两大信息库的结合。
监督人员可实时动态的掌握工程相关的责任主体以及工程实体建设的动态质量信息。
工程现场监督手机版现场监督手机客户端属于工程监督子系统的便携式客户端，有效解决了工地信号差的问题，去工地之前下载工程信息到手机上，然后在监督检查过程中可离线办公，同时手机可通过GPS信号查找附近的工程。
监督检查完成之后可通过wifi网络信号把监督检查的数据上传到网络版软件当中。
✓标准化监督检查术语✓数据无线同步✓检查结果自动生成✓现场发整改通知书✓现场拍照上传2.1. 监督工程注册1) 网上报监建设单位可在网上进行工程质量监督注册，采用加密锁验证权限，安全可靠。
2) 报监资料扫描件上传在进行监督注册时同时将工程质量监督注册所需资料(证件)以扫描件形式上传到系统内并入库保存，站内相关人员可随时查看相关资料（证件）的扫描附件。
3) 开工状态确认采用现场勘查形式确认工程开工状态，系统以实际开工状态为依据判断工程注册类型，并以此为依据判断是否可发工程质量监督书。
2.2. 过程监督1) 监督抽查公共信息监督人员去工地检查之前必须填写监督抽查公共信息以便管理工程检查次数及检查结果，方便站内领导查看各监督人员的工作情况。
2) 按照国家标准法律法规进行监督检查工程质量监督检查过程都以国家标准法律法规为依据，监督人员只需选择标准法律法规即可完成对工程质量监督问题的记录，并且自动将选择的问题形成整改通知书，此方法保证了监督记录的客观性和准确性，并且操作非常简单。
3) 按照工程专业类别进行监督检查系统对各专业类别的工程分别进行监督。
根据各专业工程在施工过程中所需遵循的法律法规和强制性条例来进行监督记录的编写。
以达到监督工作的科学性、客观性、严谨性。
4) 自动生成问题整改通知单改变以往传统的监督模式，以往监督员发整改通知书对工程质量问题的描述是采用主观描述的方式，这样存在对问题的描述存在差异性。
系统采用标准法律法规和强制性管理条例术语对工程质量问题进行描述。
因此保证了对工程质量问题描述的真实性、客观性、准确性。
5) 各方参加单位协调办公系统的设计思想是以质监站的监督业务为核心协调各方参建单位在同一管理平台下进行办公。
例如建设单位可通过平台进行监督工程注册，竣工验收申请等，施工单位可通过平台进行施工资料的提交等。
2.3. 验收监督1) 从专家库里随机抽取人员参与竣工验收监督在进行工程竣工验收之前系统会从专家人员库内随机抽取人员参加竣工验收。
保证了竣工验收工作的公平性。
2) 竣工验收监督记录自动生成在竣工验收结束之后系统更加现场验收人员发现的问题根据标准法律法规和强制性管理条例自动形成竣工验收监督记录。
2.4. 监督报告1) 系统自动生成监督报告在进行监督报告编制的时候系统采用了自动生成监督报告和手动调整监督报告的方式。
系统可生成以下内容：工程基本信息监督起止时间、参加监督人员、过程监督结论、整改回复时间、竣工验收结果等。
此外，系统支持监督报告的内容调整，即监督人员在编制监督报告时可根据需要来调整监督报告部分格式及内容。
2.5. 标准化行政处罚流程系统对行政处罚管理按照以下流程进行处理：行政处罚立案、行政处罚立案审核、行政处罚立案审批、处罚意见审批、行政处罚决定书、行政处罚结案审批等。
处理流程标准化、严格化。
2.6. 建立各方参建单位信用体系库系统会根据日常监督检查过程中，在各方参建单位的违法、违规和违反强制性管理条例情况自动产生不良信用记录。
对各方参建单位建立了信用体系库。
2.7. 备案管理系统包含了工程备案管理部门的办公业务模块。
对工程出具工程质量监督报告的自动进入备案管理流程。
备案管理流程包含了备案申请、备案受理、备案证审批、备案证发放等功能。
2.8. 统计台账系统可自动生成和监督业务相关的全部台账，并提供丰富的数据查询条件，如：工程名称、建设单位、施工单位、监理单位、设计单位、工程地址、工程开工日期等。
第三章建筑材料见证取样监管子系统通过材料备案控制建材的源头质量后，如何保证取样时的试样真实性又成了一个行业难题，目前，行业通用的做法是采用见证取样的方式以保证试样的真实性，见证取样和送检也是保证检验工作科学、公正、准确的重要手段，然而，在实际操作的过程中见证取样工作还存在诸多问题，存在假试样现象，本系统可有效解决假试件的问题。
3.1.见证取样监管系统功能要保证见证取样的真实性必须做到取样地理位置的真实性、取样时间的客观性和取样人、见证人的真实性，系统从取样的时间、地理位置、任务几个角度来设计，保证在取样过程中无法采用其它虚假手段来完成见证取样这个过程。
●可拍照的3G智能手机智能手机已经成为人们生活工作必备的工具，系统在设计的时候采用了在智能手机上编写程序来完成现场见证取样的几个关键信息的采集，现场取样时的照片记录了现场取样环境及样品外观的特征。
●GPS地理位置信息利用智能手机带有的GPS定位功能，通过手机程序采集见证取样的实际位置信息。
●带牌塑料扎带二维码不干胶标签将二维条码贴于带牌塑料扎带的吸盘上，然后根据样品的实际情况而定，将扎带植入到混凝土试块当中或者将扎带锁定在样品上。
●人员手机号码绑定注册取样员、见证员身份通过手机号码和手机设备唯一值进行绑定，对见证取样时人员的真实性进行判断以及对上传见证数据的权限进行控制。
●检测委托送样扫描枪样品送检时采用扫描枪进行样品信息采集，通过样品上植入的二维码码值来关联样品的工程信息等。
试验选号扫描枪样品进行检测时通过扫描样品上的二维码来发送样品编号到实验机采集器上，保证实验时的样品和送检的样品为同一物体另外此方法可实现样品真正的“盲检”。
第四章混凝土质量追踪子系统4.1.系统功能●实现对混凝土配合比实际投料数据的监管：通过混凝土配合实时投料监控系统，管理人员可查询每盘混凝土的实际的投料情况，特别是水泥的投料数据，可极大提高混凝土的质量。
●实现对混凝土检测数据监管：通过对中心数据库中所实时汇总的质量检测数据进行各类分析与统计，便于监督部门及时掌握每盘混凝土的原材料试验数据、每盘混凝土的实际抗压强度，通过平台的数据分析功能，可批量统计每批混凝土的整体质量、通过对试验室的压力机、水泥压力机、抗折机进行数据自动采集改造及实时上传，可获取混凝土抗压强度真实的试验数据。
●实现对混凝土出厂运输监控及浇注信息监控：通过采用GPS对混凝土运输车辆运输进行监控，可有效掌握每个工程每天的混凝土浇注信息，并可以对每个工程每天的浇注量进行有效监控。
●实现对及商品混凝土质量的监督检查：通过对中心数据库中所实时汇总的商品混凝土试验数据进行各类分析与统计及批量评定，能够及时获得商品混凝土质量信息，便于全面掌握商品混凝土质量动态，实现对工程质量的宏观调控和有效监管。
4.2.混凝土质量追踪系统结构4.3.混凝土配合比实际投料监控系统构成混凝土搅拌站是基础设施建设中不可或缺的生产设备，同时又是一个由多环节组成的复杂控制系统。
在混凝土的生产中，配料的称量精度、配料的施工配比、搅拌时间、原材料的含水率与供水量等直接影响混凝土的质量。
混凝土搅拌站的混凝土配合比及拌合时间控制，是关系到建设工程质量的关键一环。
混合比得到严格控制的混凝土是建设合格工程的重要保证，现实中由于操作人员的疏忽，设备的故障，特别是人为的偷工减料，砼搅拌机生产出的砼没有按设计的砼配合比进行投料，致使砼搅拌机生产出的砼达不到设计要求，造成工程的质量问题。
为此，建设单位及政府管理部门都迫切希望能对施工方及砼搅拌站生产中砼配合比投料量及搅拌时间进行严格有效的管理和监督。
（1）配合比数据测控仪由配料数据采集器及现场控制计算机组成，配料数据采集器用于从砼搅拌站称量控制系统中的称重配料仪采集实时配料数据，一台配料数据采集器可以同时采集多台称重配料仪的实时配料数据，并通过数据接口传送到现场控制计算机，经处理计算机通过internet网络实时传送到中心数据服务器。
（2）中心数据服务器由放置在电信机房或管理部门的专用服务器组成，用于接收通过internet网络从各砼搅拌站现场配合比数据测控仪发来的实时配合比数据、现场视频信息及运行监控系统软件。
