基于单片机的火灾智能报警控制系统的设计火灾是一种常见的灾害，造成了许多人的伤害和财产的损失。
为了及时发现火灾并采取相应的措施，火灾智能报警控制系统应运而生。
本文基于单片机的火灾智能报警控制系统的设计进行了详细的介绍。
一、系统概述火灾智能报警控制系统是一种通过传感器感知火灾信号并通过控制器进行报警的系统。
本系统采用了单片机控制技术，能够实时监测环境温度和烟雾浓度，并进行相应的报警处理。
二、硬件设计1. 传感器选择本系统采用了温度传感器和烟雾传感器进行环境监测。
温度传感器可以实时检测环境温度，当温度超过设定的阈值时，系统将报警。
烟雾传感器可以检测烟雾的浓度，当烟雾浓度超过设定的阈值时，系统将报警。
2. 控制器选择本系统采用了单片机作为控制器，具有处理数据和控制外设的能力。
单片机选择根据系统的需求和性能要求进行选择。
3. 通讯模块为了能够及时将报警信息传输给用户，本系统还加入了通讯模块。
通讯模块可以通过无线或有线方式将报警信息发送给用户，用户可以通过手机或电脑接收报警信息。
4. 报警器当系统检测到火灾时，会通过报警器发出警报声音，提醒用户火灾的发生。
三、软件设计1. 系统初始化系统启动时，需要对硬件进行初始化，包括传感器的初始化、通讯模块的初始化等。
2. 数据采集系统定时读取传感器的数据，包括温度和烟雾浓度，将数据保存在内存中。
3. 报警处理系统根据传感器采集的数据进行报警处理。
当温度和烟雾浓度超过设定的阈值时，系统将触发报警器并发送报警信息给用户。
四、系统测试为了保证系统的可靠性和稳定性，对系统进行了一系列的测试。
包括传感器的检测精度测试、系统报警的测试、通讯模块的测试等。
通过测试，系统可以实时准确地检测火灾信号，并采取相应的报警措施，提高了火灾的防范和事故发生后的应急处理。
五、结论基于单片机的火灾智能报警控制系统的设计是一种有效的火灾防范和报警系统。
系统利用传感器实时监测环境温度和烟雾浓度，并通过单片机进行报警处理。
火灾智能报警系统的设计
火灾智能报警系统是基于各种传感器，监测设备和控制系统的
一种技术，用于检测，识别和报告火灾。
下面是一个基本的火灾智
能报警系统的设计：
1. 火灾传感器：安装在建筑物的各个区域，包括吸气式感烟
传感器，温度传感器和二氧化碳传感器。
2. 控制器：接收来自传感器的数据，分析数据，调用声音和
光信号，通过微处理器控制灭火系统和紧急事故设备。
3. 声光警报器：当探测到火灾时，控制器将触发声光警报器，通知人们有火灾发生。
4. 备用电源：用于保持报警系统在停电时的持续运行。
5. 灭火系统：用于灭火，例如喷水灭火、气体灭火等。
6. 监控中心：管理和监控系统的设备，包括控制器，传感器，声光警报器等。
7. 消防门和防烟窗：用于封锁火源，避免火势扩散。
8. 紧急出口标识和疏散路线：用于指示紧急出口和疏散路线，确保人员安全撤离。
9. 呼叫安保人员按钮：在检测到火灾后，人员可以按下按钮
通知安保人员，同时系统可以向安保管理中心自动发出通知。
需要根据实际的场景和需求，进行系统的定制化设计，确保最
大限度保证人员的安全。
基于无线传感网络的火灾自动报警系统研究随着现代社会的发展，火灾成为了一个重大的公共安全问题。
为了及时掌握和报警火灾，火灾自动报警系统应运而生，并得到了广泛应用。
然而，传统的火灾自动报警系统存在一些缺陷，如报警信息传输效率低、传感器布置不方便等问题。
基于无线传感网络的火灾自动报警系统的研究就是为了解决这些问题，提高火灾报警的效率和准确性。
基于无线传感网络的火灾自动报警系统采用了无线传感器节点进行数据的采集和传输，能够实现分布式的火灾信息采集和实时传输。
通过无线传感器节点，可以将火灾出现的位置、温度、烟雾浓度等信息实时传输到监控中心，实现对火灾的快速响应。
同时，传感器节点的无线连接也使得网络布置更加灵活方便，不再受到有线布线的限制，降低了系统的安装和维护成本。
在基于无线传感网络的火灾自动报警系统中，传感器节点是系统的核心组成部分。
传感器节点需要能够准确地采集火灾相关的数据以及环境信息，并及时将这些数据传输到监控中心。
因此，传感器节点的设计需要考虑传感器的选择与布置、数据采集与传输、能量管理等多个方面。
传感器的选择应根据火灾特性确定，以确保数据的准确性和可靠性。
传感器的布置应在火灾可能发生的区域进行，以提高火灾检测的灵敏度和效果。
数据采集和传输的设计需要考虑传感器节点的通信协议、数据压缩与传输、网络拓扑结构等因素，以确保数据能够准确地传输到监控中心。
能量管理是传感器节点设计中的重要问题，传感器节点通常由电池供电，因此需要考虑如何延长传感器节点的续航时间，如低功耗设计、能量收集与管理等技术。
除了传感器节点的设计，基于无线传感网络的火灾自动报警系统还需要考虑监控中心的设计。
监控中心负责接收和处理传感器节点传输的火灾信息，并及时发出警报。
监控中心的设计需要考虑数据接收与解析、警报发出与处理等功能。
同时，为了提高系统的可靠性和稳定性，监控中心还需要设计灾难恢复机制，以确保系统能够在故障发生后快速恢复。
基于无线传感网络的火灾自动报警系统的研究对于提高火灾报警的效率和准确性具有重要意义。

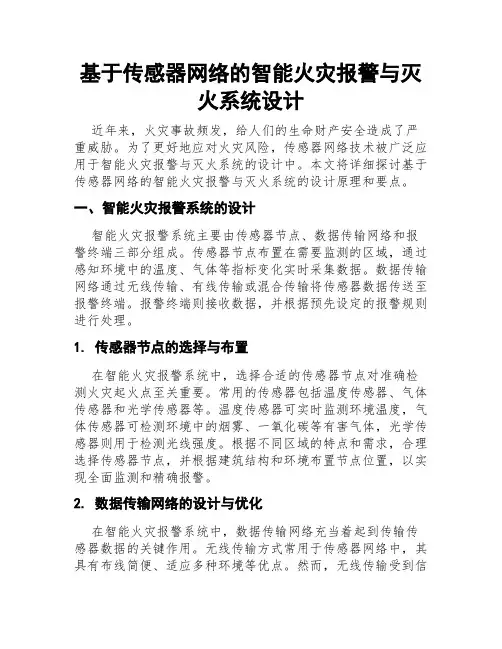

基于传感器网络的智能火灾报警与灭火系统设计近年来，火灾事故频发，给人们的生命财产安全造成了严重威胁。
为了更好地应对火灾风险，传感器网络技术被广泛应用于智能火灾报警与灭火系统的设计中。
本文将详细探讨基于传感器网络的智能火灾报警与灭火系统的设计原理和要点。
一、智能火灾报警系统的设计智能火灾报警系统主要由传感器节点、数据传输网络和报警终端三部分组成。
传感器节点布置在需要监测的区域，通过感知环境中的温度、气体等指标变化实时采集数据。
数据传输网络通过无线传输、有线传输或混合传输将传感器数据传送至报警终端。
报警终端则接收数据，并根据预先设定的报警规则进行处理。
1. 传感器节点的选择与布置在智能火灾报警系统中，选择合适的传感器节点对准确检测火灾起火点至关重要。
常用的传感器包括温度传感器、气体传感器和光学传感器等。
温度传感器可实时监测环境温度，气体传感器可检测环境中的烟雾、一氧化碳等有害气体，光学传感器则用于检测光线强度。
根据不同区域的特点和需求，合理选择传感器节点，并根据建筑结构和环境布置节点位置，以实现全面监测和精确报警。
2. 数据传输网络的设计与优化在智能火灾报警系统中，数据传输网络充当着起到传输传感器数据的关键作用。
无线传输方式常用于传感器网络中，其具有布线简便、适应多种环境等优点。
然而，无线传输受到信号衰减和电磁干扰等因素的影响，因此要合理规划传输节点的位置，增加信号传输的稳定性。
同时，对于大型场景，可以考虑使用多跳传输，增加数据传输的范围和可靠性。
3. 报警规则的设定与实现报警规则的设定与实现直接影响到火灾报警系统的准确性和响应速度。
报警规则需要根据不同区域的特点和需求进行细致设计，同时要与实际情况相结合。
例如，在密闭空间中，应当设定更低的温度阈值和更高的气体浓度阈值，以提高系统的敏感性和准确性。
报警规则还需考虑报警级别、报警通知方式和应急响应等，以实现合理的火灾报警策略。
二、智能灭火系统的设计智能灭火系统是对传统灭火系统的升级和完善，通过传感器节点、数据传输网络和灭火设备三部分的协同工作，实现智能的灭火策略和灭火效果。
火灾报警系统设计一、引言火灾是一种严重的灾害，为了保障人们的生命财产安全，火灾报警系统被广泛应用。
火灾报警系统通过监测火灾产生的烟雾、温度等指标，及时发出报警信号，以便人们能够及时采取逃生和灭火措施。
本文将设计一种基于烟雾探测和温度监测的火灾报警系统。
二、设计原理本设计基于烟雾传感器和温度传感器对火灾进行监测，并通过报警器发出声光信号，报警信号同时发送给监控中心，以便及时采取措施。
具体设计如下：1.烟雾传感器烟雾传感器是火灾报警系统中的核心组件之一，它能够监测烟雾浓度并发出相应的信号。
本设计中，将采用光敏电阻烟雾传感器。
当有烟雾出现时，光线会被烟雾遮挡，从而使光敏电阻阻值上升，通过阻值变化可以检测到火灾。
2.温度传感器温度传感器用于监测环境温度，当温度异常升高时，即可能发生火灾。
本设计中，将采用热敏电阻温度传感器。
热敏电阻在温度升高时阻值下降，通过检测阻值变化可以判断是否发生火灾。
3.报警器报警器是火灾报警系统中的输出设备，用于发出声光信号以提醒人们火灾的发生。
本设计中，将采用蜂鸣器和LED灯作为报警器。
当检测到火灾信号时，蜂鸣器发出尖锐的声音，LED灯闪烁。
4.监控中心监控中心是火灾报警系统的中枢，负责接收和处理火灾报警信号。
本设计中，监控中心将通过无线通信接收火灾报警信号，并及时通知相关人员，以便采取相应措施。
三、系统结构图以下是本设计的系统结构图：四、硬件电路设计1.烟雾传感器电路烟雾传感器的电路设计如下：2.温度传感器电路温度传感器的电路设计如下：3.报警器电路报警器的电路设计如下：五、软件设计本设计将使用Arduino开发板进行软件设计。
1.烟雾传感器程序烟雾传感器程序将对烟雾传感器进行实时采样，并通过串口将烟雾浓度发送给监控中心。
2.温度传感器程序温度传感器程序将对温度传感器进行实时采样，并通过串口将温度值发送给监控中心。
3.报警器程序报警器程序将根据接收到的火灾信号控制蜂鸣器和LED灯发出声光信号。

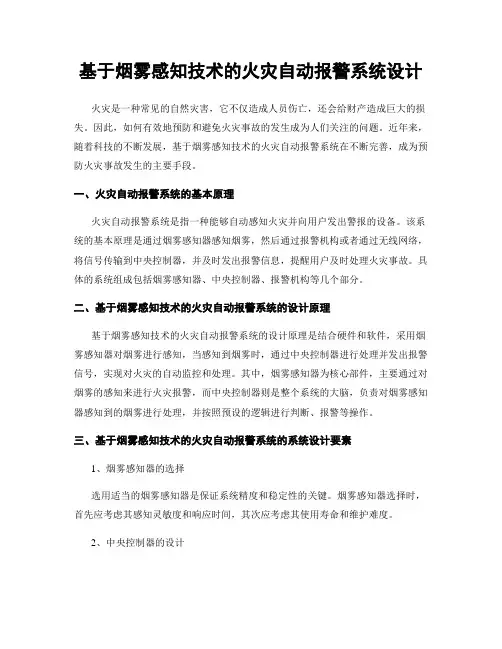

基于烟雾感知技术的火灾自动报警系统设计火灾是一种常见的自然灾害，它不仅造成人员伤亡，还会给财产造成巨大的损失。
因此，如何有效地预防和避免火灾事故的发生成为人们关注的问题。
近年来，随着科技的不断发展，基于烟雾感知技术的火灾自动报警系统在不断完善，成为预防火灾事故发生的主要手段。
一、火灾自动报警系统的基本原理火灾自动报警系统是指一种能够自动感知火灾并向用户发出警报的设备。
该系统的基本原理是通过烟雾感知器感知烟雾，然后通过报警机构或者通过无线网络，将信号传输到中央控制器，并及时发出报警信息，提醒用户及时处理火灾事故。
具体的系统组成包括烟雾感知器、中央控制器、报警机构等几个部分。
二、基于烟雾感知技术的火灾自动报警系统的设计原理基于烟雾感知技术的火灾自动报警系统的设计原理是结合硬件和软件，采用烟雾感知器对烟雾进行感知，当感知到烟雾时，通过中央控制器进行处理并发出报警信号，实现对火灾的自动监控和处理。
其中，烟雾感知器为核心部件，主要通过对烟雾的感知来进行火灾报警，而中央控制器则是整个系统的大脑，负责对烟雾感知器感知到的烟雾进行处理，并按照预设的逻辑进行判断、报警等操作。
三、基于烟雾感知技术的火灾自动报警系统的系统设计要素1、烟雾感知器的选择选用适当的烟雾感知器是保证系统精度和稳定性的关键。
烟雾感知器选择时，首先应考虑其感知灵敏度和响应时间，其次应考虑其使用寿命和维护难度。
2、中央控制器的设计中央控制器为系统的核心部件，控制器必须能够快速响应烟雾感知器发来的信号，并进行处理和判断。
同时，控制器还应具备多个输入端口和输出端口，能够连接多个感知器和处理器。
3、报警机构的选择报警机构的选择要考虑其报警声音大小和可调节性，同时，还应具备可靠性和耐用性。
常用的报警机构有声光报警、短信报警、电话报警等。
4、系统辅助设施的选择对于大型系统来说，需要配备一系列辅助设施，例如维护工具、安装材料、备用部件等，以保证系统的正常工作和及时维护。
基于单片机的火灾智能报警控制系统的设计目前，火灾已成为一种非常普遍的灾害，经常发生在人们的生活中。
但是，火灾给人们带来的损失是不可估量的，因此如何提前预防和避免火灾的发生，保障人们的生命和财产安全就成为了一个很重要的问题。
为此，本文设计了一种基于单片机的火灾智能报警控制系统，旨在及时发现与报警火灾，保护人们的生命和财产安全。
一、系统组成本设计的系统由传感器模块、单片机模块、蜂鸣器模块和LCD显示屏模块组成。
传感器模块主要负责检测火灾的存在与否，通过红外线传感器和烟雾传感器来检测火灾。
当红外线传感器或烟雾传感器探测到火灾时，会产生一个信号输出给单片机模块。
单片机模块通过接收传感器模块的信号，来控制蜂鸣器模块的报警和LCD显示屏模块的显示。
当单片机模块接收到传感器模块的信号时，会让蜂鸣器模块发出警报来提醒人们。
同时，单片机模块会在LCD显示屏模块上显示报警信息，让人们知道火灾的发生位置和时间。
二、系统原理三、系统实现单片机模块：该模块主要由AT89C51单片机组成，接收传感器模块的信号并进行处理，通过控制蜂鸣器模块来发出警报，并在LCD显示屏上显示火灾的信息。
蜂鸣器模块：该模块主要负责发出警报声音，根据实际需要可设置报警声音的频率和时长。
LCD显示屏模块：该模块主要用于显示火灾信息，通过控制单片机模块来显示相应的信息。
四、系统优点本设计的系统具有以下几个优点：1. 实时性高：通过传感器模块的检测和单片机模块的处理，能够实时检测火灾的存在并发出警报，提高了应对火灾的速度。
2. 灵敏度高：采用多传感器模块检测火灾，能够更准确地确定火灾的存在位置和时间，增强了火灾预警的准确性。
3. 可靠性强：可以进行自动报警和手动报警设置，保障人们在火灾发生时可以及时得到警报信息。
4. 易维护：该系统由单片机模块组成，易于进行维护和改造。
五、总结本设计的基于单片机的火灾智能报警控制系统，能够通过高灵敏度的传感器模块和实时的单片机模块来检测和报警火灾，从而保障人们的生命和财产安全。

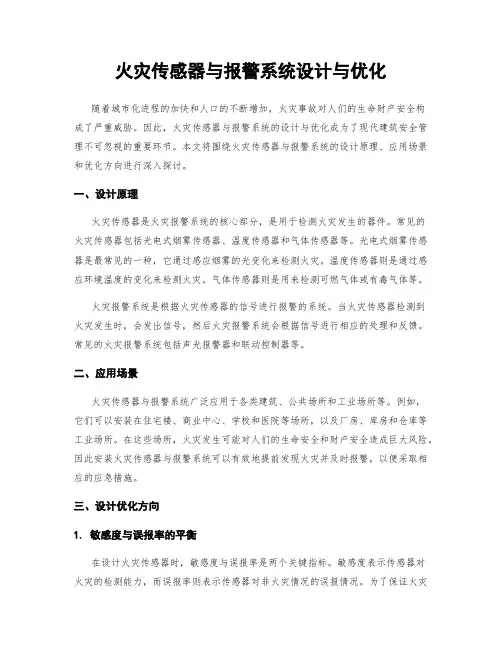

火灾传感器与报警系统设计与优化随着城市化进程的加快和人口的不断增加，火灾事故对人们的生命财产安全构成了严重威胁。
因此，火灾传感器与报警系统的设计与优化成为了现代建筑安全管理不可忽视的重要环节。
本文将围绕火灾传感器与报警系统的设计原理、应用场景和优化方向进行深入探讨。
一、设计原理火灾传感器是火灾报警系统的核心部分，是用于检测火灾发生的器件。
常见的火灾传感器包括光电式烟雾传感器、温度传感器和气体传感器等。
光电式烟雾传感器是最常见的一种，它通过感应烟雾的光变化来检测火灾。
温度传感器则是通过感应环境温度的变化来检测火灾。
气体传感器则是用来检测可燃气体或有毒气体等。
火灾报警系统是根据火灾传感器的信号进行报警的系统。
当火灾传感器检测到火灾发生时，会发出信号，然后火灾报警系统会根据信号进行相应的处理和反馈。
常见的火灾报警系统包括声光报警器和联动控制器等。
二、应用场景火灾传感器与报警系统广泛应用于各类建筑、公共场所和工业场所等。
例如，它们可以安装在住宅楼、商业中心、学校和医院等场所，以及厂房、库房和仓库等工业场所。
在这些场所，火灾发生可能对人们的生命安全和财产安全造成巨大风险，因此安装火灾传感器与报警系统可以有效地提前发现火灾并及时报警，以便采取相应的应急措施。
三、设计优化方向1. 敏感度与误报率的平衡在设计火灾传感器时，敏感度与误报率是两个关键指标。
敏感度表示传感器对火灾的检测能力，而误报率则表示传感器对非火灾情况的误报情况。
为了保证火灾传感器的准确性和可靠性，在设计时需要平衡敏感度和误报率。
一方面，要提高敏感度以确保火灾能够被及时检测到；另一方面，要降低误报率以避免对正常生活和工作带来干扰。
2. 多传感器联动与智能化传统的火灾报警系统通常只使用单一的火灾传感器，容易出现漏报或误报的情况。
为了提高火灾传感器与报警系统的准确性和可靠性，可以采用多传感器联动的设计。
通过多种传感器的联动，可以提高火灾的检测能力和准确性。

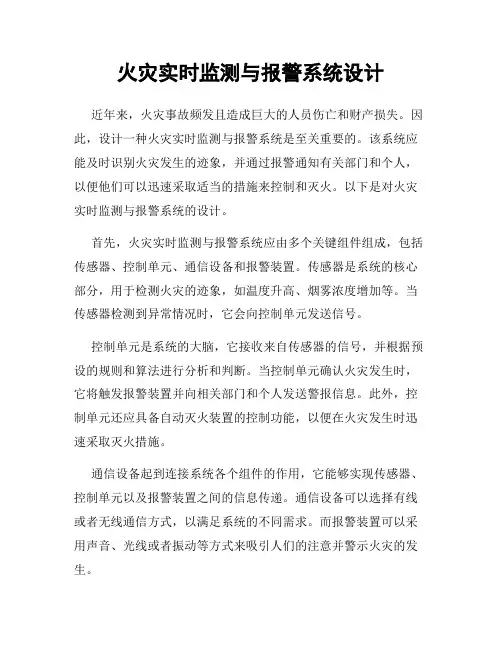

火灾实时监测与报警系统设计近年来，火灾事故频发且造成巨大的人员伤亡和财产损失。
因此，设计一种火灾实时监测与报警系统是至关重要的。
该系统应能及时识别火灾发生的迹象，并通过报警通知有关部门和个人，以便他们可以迅速采取适当的措施来控制和灭火。
以下是对火灾实时监测与报警系统的设计。
首先，火灾实时监测与报警系统应由多个关键组件组成，包括传感器、控制单元、通信设备和报警装置。
传感器是系统的核心部分，用于检测火灾的迹象，如温度升高、烟雾浓度增加等。
当传感器检测到异常情况时，它会向控制单元发送信号。
控制单元是系统的大脑，它接收来自传感器的信号，并根据预设的规则和算法进行分析和判断。
当控制单元确认火灾发生时，它将触发报警装置并向相关部门和个人发送警报信息。
此外，控制单元还应具备自动灭火装置的控制功能，以便在火灾发生时迅速采取灭火措施。
通信设备起到连接系统各个组件的作用，它能够实现传感器、控制单元以及报警装置之间的信息传递。
通信设备可以选择有线或者无线通信方式，以满足系统的不同需求。
而报警装置可以采用声音、光线或者振动等方式来吸引人们的注意并警示火灾的发生。
其次，火灾实时监测与报警系统还应具备以下几个重要特征：快速响应、远程监控和智能化。
首先，系统应能够在最短的时间内及时响应并报警，以便尽早采取措施避免火灾扩大。
其次，系统应支持远程监控功能，这意味着相关部门和管理员可以通过互联网等远程渠道实时监测火灾发生的情况，以利于及时派遣人员和资源。
最后，系统应具备智能化的特点，能够通过智能算法对传感器采集到的数据进行分析和判断，提高火灾检测的准确性和可靠性。
在系统的实施过程中，还需考虑到以下几个方面：系统灵敏度的调节、防误报功能、电源备份和系统的可扩展性。
火灾实时监测与报警系统应具备灵活的灵敏度调节机制，以便根据实际情况调整传感器的敏感度，避免误报和漏报。
同时，系统还应具备防误报功能，例如采用多个传感器进行联合判断，以降低误报率。
辽宁职业学院毕业论文本人声明我声明，本论文及其设计工作是由本人在指导老师的指导下独立完成的，在完成论文时所利用的一切资料均已在参考文献中列出。
I 毕业生签字：年日月辽宁职业学院毕业论文目录本人声明..................................................................I 目录....................................................................II 摘要. (III)1 引言 (1)2 系统的组成 (1)2.1 火灾自动报警系统的组成 (1)2.1.1 火灾探测器和手动报警按钮 (1)2.1.1.1 探测器的种类 (1)2.1.1.2 常用的火灾探测器基本原理 (2)2.1.1.3 火灾探测器的选择 (2)2.1.2 报警控制器 (4)2.2 消防联动控制系统的组成 (5)3 系统选择 (5)3.1 系统确定 (6)3.1.1 区域报警系统 (6)3.1.2 集中报警系统 (6)3.1.3 控制中心报警系统 (8)3.2 消防联动控制系统 (9)参考文献 (10)致谢 (11)II辽宁职业学院毕业论文摘要火灾自动检测报警的设计是消防设计及电气设计的一个重要组成部分。
本文就其在设计实践中的一些问题,如火灾自动报警与消防联动控制系统的组成、选择等进行探讨。
随着当今社会发展的需要，火灾自动检测报警系统发展迅速，应用广泛。
火灾预防、救灾以是重点。
本文介绍了火灾自动探测器在火灾系统中发挥的作用。
以图表形式反映火灾自动探测器的选择应根据实际环境情况选择合适的探测器，以达到及时、准确报警的目的。
并分析了消防联动控制的组成，以图表形式介绍三种基本形式区域报警系统、集中报警系统、控制中心报警系统。
火灾探测器、报警系统、消防联动控制系统制组成了安全可靠、技术先进、经济合理、使用方便的火灾自动检测报警系统。
关键词:火灾自动报警消防联动控制系统电气设计III1 引言随着我国经济建设的发展, 各种高层建筑、大中型商业建筑、厂房不断涌现, 现代化的建筑规模大、标准高、人员密集、设备众多, 对防火提出了严格要求。
为此, 除对建筑物平面布置、建筑和装修材料的选用、机电设备的选型与配置有许多限制条件外, 还需要设置现代化的消防设施。
为了早期发现和通报火灾, 防止和减少火灾危害, 保护人身和财产安全,火灾自动报警系统已成为必不可少的设施。
电气工程设计、安装和使用是否正确不仅直接影响到建筑的消防安全而且也直接关系到各种消防设施能否真正发挥作用。
因此, 自动报警及消防联动的设计显得尤为重要。
2 系统的组成火灾自动报警与消防联动控制系统是建筑物防火综合监控系统, 由火灾报警系统和消防联动控制系统组成。
在实际工程应用中, 系统的组成是多种多样的, 设备量的多少、设备种类都会有很大的不同。
但是, 决定系统特征的是火灾自动报警和消防联动控制这两个系统的实现方式。
2.1 火灾自动报警系统的组成火灾自动报警系统一般由探测器、传输线路和报警控制器三部分组成。
2.1.1 火灾探测器和手动报警按钮火灾探测器是整个报警系统的检测元件。
它的工作稳定性、可靠性和灵敏度等技术指标直接影响着整个消防系统的运行。
2.1.1.1 探测器的种类常用的有如下几种：(1)离子感烟探测器。
(2)光电感烟探测。
(3)感温探测器包括定温式和差温式。
(4)气体式探测器。
辽宁职业学院毕业论文(5)红外线式探测器。
(6)紫外线式探测器。
2.1.1.2 常用的火灾探测器基本原理（1）感烟火灾探测器火灾发展过程大致可以分为初期阶段、发展阶段和衰减熄灭阶段。
感烟火灾探测器的功能在于：在初燃生烟阶段，能自动发出火灾报警信号，以期将火扑灭在未成灾害之前。
根据结构不同，感烟探测器可分为离子感烟探测器和光电感烟探测器。
（2）感温火灾探测器感温探测器按结构原理不同有双金属片型、磨合型、热敏电子元件型等三种。
2.1.1.3 火灾探测器的选择(1)根据火灾的特点选择探测器①火灾初期有阴燃阶段, 产生大量的烟和少量热, 很小或没有火焰辐射, 应选用感烟探测器。
②火灾发展迅速, 产生大量的热、烟和火焰辐射, 可选用感烟探测器、感温探测器、火焰探测器或其组合。
③火灾发展迅速、有强烈的火焰辐射和少量烟和热、应选用火焰探测器。
④火灾形成特点不可预料, 可进行模拟试验, 根据试验结果选择探测器。
(2)根据安装场所环境特征选择探测器①相对湿度长期大于, 气流速度大于, 有大量粉尘、水雾滞留, 可能产生腐蚀性气体, 在正常情况下有烟滞留, 产生醇类、醚类、酮类等有机物质的场所, 不宜选用离子感烟探测器。
②可能产生阴燃或者发生火灾不及早报警将造成重大损失的场所, 不宜选用感温探测器温度在℃以下的场所, 不宜选用定温探测器正常情况下温度变化大的场所, 不宜选用温差探测器。
③有下列情形的场所不宜选用火焰探测器a可能发生无焰火灾;b在火焰出现前有浓烟扩散;c探测器的镜头易被污染;d探测器的“视线”易被遮档;e探测器易被阳光或其他光源直接或间接照射;f在正常情况下, 有明火作业以及射线、弧光等影响。
2辽宁职业学院毕业论文表1高层民用建筑物注：○表示适于使用；□表示根据安装场所等状况，限于能够有效地探测火灾发生的场所使用；×表示不适于使用。
3辽宁职业学院毕业论文(3)根据房间高度选择探测器表2不同种探测器的使用与房间的关系参照探测器的灵敏度选择, 应据探测器的性能及使用场所, 正常情况下系统没有误报警为准进行选择。
在一些重要场所如高低压变配电房等应选用两种或两种以上种类探测器。
他们是“ 与” 的逻辑关系, 当两种或两种以上探测器同时报警, 联动装置才动作, 这样才能确保不必要的损失。
总之，探测器选择应根据实际环境情况选择合适的探测器，以达到及时、准确报警的目的。
(4)手动报警按钮报警区域内每个防火分区应至少设置一个手动火灾报警按钮,且从一个防火分区里的任何位置至最近一个手动火灾报警按钮的距离不应大于, 并应设置在明显和便于操作的位置。
2.1.2 报警控制器火灾自动报警装置是包括报警显示、故障显示和发出控制指令的自动化成套装置。
当接收到火灾探测器、手动报警按钮或其他触发器件发送来的火灾信号时, 能发出声光报警信号, 记录时间、自动打印火灾发生的时间、地点、并输出控制其他消防设备的指令信号, 组成自动灭火系统。
目前, 使用的报警控制器, 多采用总线制, 分为区域报警控制器、集中报警控制器。
(1)区域报警控制器区域报警器是一种由电子电路组成的自动报警和监视装置。
它联结一个区域内的所有火灾探测器, 准确、及时的进行火灾自动报警。
因此, 每台区域报警器和所管辖区域内的火灾探测器经正确连接后, 就能构成完整、独立的自动火灾报警装置。
在工程设计4辽宁职业学院毕业论文中, 选择区域报警控制器的容量应大于该区域的探测器数。
如一建筑物以一层为一个区, 24个房间, 每个房间一个探测器, 共24个, 则应选择32路区域报警控制器。
若48个房间, 则应选择63路区域报警控制器。
(2)集中报警控制器集中报警控制器的基本原理如下①把若干个区域报警器连接起来, 组成一个系统, 集中管理。
②可以巡回检测相连接的各区域报警器有无火灾信号或故障信号, 并能及时指示火灾区部位和故障区域, 同时发出声、报警信号。
(3)其他功能、原理同区域报警控制器。
集中报警系统适用于大型、复杂工程。
火灾报警控制器的选择, 一般考虑下列因素：①灾探测器、火灾报警器宜选用同一厂家的配套产品。
②报警系统所需回路数量。
③是否需要自动消防联动控制功能。
④安装位置和安装方式等。
2.2 消防联动控制系统的组成消防联动控制范围很广, 据实际工程的大小、等级高低的不同各异。
联动控制设备有消火栓、自动喷淋灭火、防火门、防火卷帘、排烟风机、空调设施、防火阀、排烟阀、电梯、诱导灯、警铃、切断非消防电源等。
3 系统选择火灾自动报警系统的保护对象是建筑物或建筑物的一部分。
不同的建筑物, 其使用性质、重要程度、火灾危险性、建筑结构形式、耐火等级、分布状况、环境条件以及管理形式等各不相同。
在设计中应仔细研究这些情况, 根据不同的情况选择不同的火灾自动报警系统。
3.1 系统确定报警系统的确定一般是整个系统中报警部位总点数, 包括探测器数量、手动报警按钮数量及消火栓、自动门、自动阀、行程开关等总数量来确定。
也就是说与建筑物大小、等级、使用功能有关。
火灾自动报警系统的组成形式多种多样, 在工程应用中, 采用最5辽宁职业学院毕业论文广泛的是如下三种基本形式区域报警系统、集中报警系统、控制中心报警系统。
3.1.1 区域报警系统该系统一个报警区域设置一台区域报警控制器, 系统中区域报警控制器不应超过区域报警控制器宜设于有人值班的房间、场所。
系统的组成如下图图1区域报警系统组成图3.1.2 集中报警系统报警区域较多、区域报警控制器超过时, 采用集中报警系统。
集中报警系统至少有一台集中报警控制器和两台以上区域报警控制器集中报警控制器应设置有人值班的专用房间或消防班室内。
6辽宁职业学院毕业论文系统的组成如下图图2集中报警系统组成图3.1.3 控制中心报警系统工程建筑规模大、保护对象重要、设有消防控制设备和专用消防控制室时, 采用控制中心报警系统。
7辽宁职业学院毕业论文系统的组成如下图图3控制中心报警系统组成图保护对象规模不大, 重要程度不高, 可选用区域报警系统, 当区域报警控制器垂直方向警戒各楼层探测区域时, 应在每个楼层的各楼梯明显部位装设识别楼层的灯光显示装置, 以便发生火警时特别是夜间火灾, 能及时找到火警区域, 并迅速采取相应措施保护对象规模大, 重要程度高, 人员集中, 联动设备也多,可采用集中报警系统或控制自报警系统。
8辽宁职业学院毕业论文3.2 消防联动控制系统消防联动控制系统有现场联动、集中联动等几种形式。
在实际工程中, 报警系统与消防联动系统的配合有以下几种形式(1)区域——集中报警、横向联动控制系统。
此系统每层有一个复合区域报警控制器, 他具有火灾自动报警功能, 能接收一些设备的报警信号, 如手动报警按钮、水流指示器、防火阀等, 联动控制一些消防设备, 如防火门、卷帘门、排烟阀等, 并向集中报警器发送报警信号及联动设备动作的回授信号。
此系统主要适用于高级宾馆建筑, 每层或每区有服务人员值班, 全楼有一个消防控制自, 有专门消防人员值班。
(2)区域——集中报警纵向联动控制系统。
此系统主要适用于高层“ 火柴盒” 式宾馆建筑。
这类建筑物标准层多, 报警区域划分比较规则, 每层有服务人员值班, 整个建筑物设置一个消防控制中心。
