水蒸气的定压产生过程教案

掌握水蒸气定压发生过程及p-v图和T-s图。

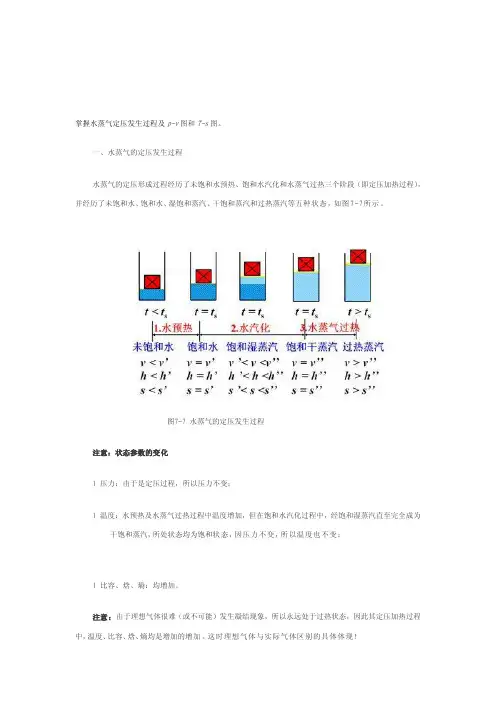

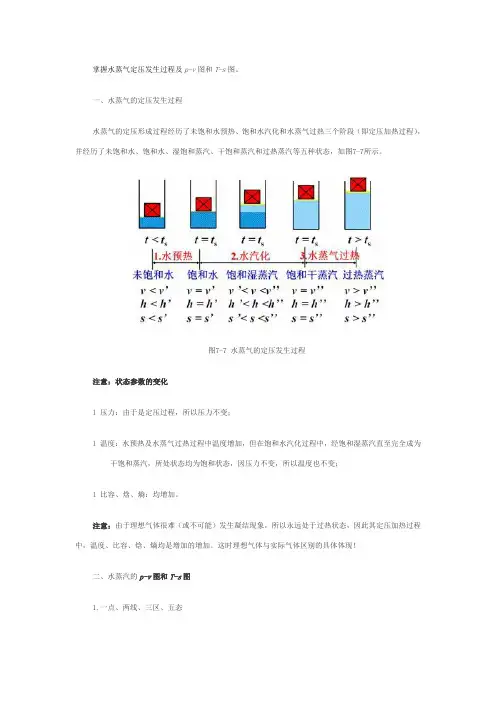

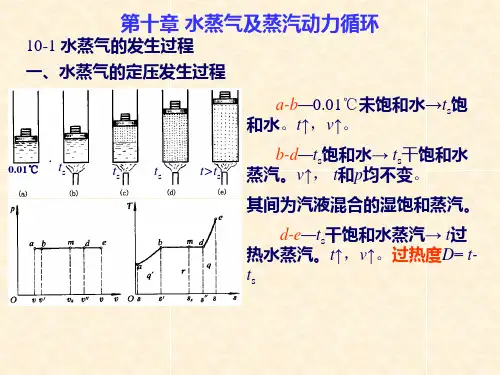

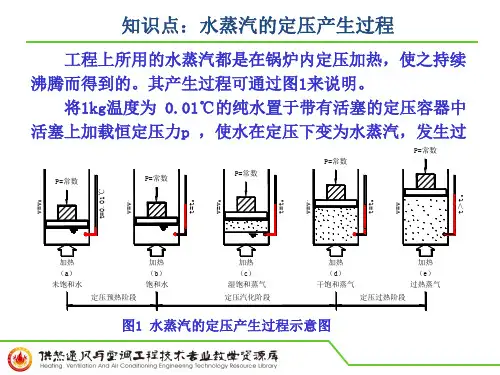

一、水蒸气的定压发生过程水蒸气的定压形成过程经历了未饱和水预热、饱和水汽化和水蒸气过热三个阶段（即定压加热过程），并经历了未饱和水、饱和水、湿饱和蒸汽、干饱和蒸汽和过热蒸汽等五种状态，如图7-7所示。

图7-7 水蒸气的定压发生过程注意：状态参数的变化l 压力：由于是定压过程，所以压力不变；l 温度：水预热及水蒸气过热过程中温度增加，但在饱和水汽化过程中，经饱和湿蒸汽直至完全成为干饱和蒸汽，所处状态均为饱和状态，因压力不变，所以温度也不变；l 比容、焓、熵：均增加。

注意：由于理想气体很难（或不可能）发生凝结现象，所以永远处于过热状态，因此其定压加热过程中，温度、比容、焓、熵均是增加的增加。

这时理想气体与实际气体区别的具体体现！二、水蒸汽的p-v图和T-s图1.一点、两线、三区、五态如图7-8所示。

图7-8 水蒸汽的p-v图和T-s图l 一点：临界状态（C点）l 两线：饱和液体线、干饱和蒸汽线l 三区：未饱和液体区、饱和湿蒸汽区、过热蒸汽区，如图7-9中I、II、III所示。

其中饱和液体线、干饱和蒸汽线和三相点定压线围成了饱和湿蒸汽区；饱和液体线、三相点定压线和临界点定温线围成了未饱和液体区；干饱和蒸汽线、临界点定温线靠右区域为过热蒸汽区。

需要注意的是：其他区域（蓝色）为气液不分的区域，即流体区域。

l 五态：未饱和液体、饱和液体、湿饱和蒸汽、干饱和蒸汽、过热蒸汽图7-9水蒸汽的p-v图和T-s图的“三区”2.饱和水线与饱和蒸汽线l 饱和水线随着压力或温度的升高，比容增大。

l 干饱和蒸汽线随着压力或温度的升高，比容减小。

解释：压力的升高，应使工质比容减小（即密度增大），而温度升高，则会使比容增大。

在压力和温度同时增加时，比容的变化则取决于这两种作用程度谁大谁小。

一般工质所处状态的可压缩性小（如饱和水）则比容增加（温度升高的影响高于压力升高的影响）；而可压缩性大（如干饱和蒸汽）则比容减小（压力升高的影响高于温度升高的影响）3.汽化过程与汽化潜热l 水蒸气定压发生过程各阶段的加热量见图7-10。

第七章水蒸气一、目的及要求了解水蒸汽产生的一般原理，掌握水及水蒸汽状态参数的确定，会用水蒸汽图及表求取水蒸汽的状态参数，会计算水蒸汽热力过程中功和热量的计算。

二、内容：7.1饱和温度和饱和压力7.2水的定压加热汽化过程7.3水和水蒸气的状态参数7.4水蒸气表和图7.5水蒸气的基本热力过程三、重点及难点：7.1应掌握有关蒸气的各种术语及其意义。

例如：汽化、凝结、饱和态、饱和蒸气、饱和液体、饱和温度、饱和压力、三相点、临界点、汽化潜热等。

7.2了解水蒸气定压发生过程及其在p－v图和T－s图上的一点、二线、三区、和五态。

7.3了解水蒸气图表的结构，并掌握其应用。

7.4掌握蒸气热力过程的热量和功量的计算。

四、主要外语词汇：vaporization, condensation, latent heat of evaporation, saturation, triple point, critical point五、本章节采用多媒体课件六、复习思考题及作业：思考题：1、水的三相点是不是唯一确定的？三相点与临界点有什么差异？2、刚性绝热的密闭容器内水的压力为4Mpa，测得容器内温度为20℃，试问容器内的水是什么集态？因意外事故容器上产生一个不大的裂缝，试分析其后果。

3、水在定压汽化过程中温度维持不变，因此有人认为过程中热量等于膨胀功，即q=w，对不对？为什么？作业：7－1，7－3，7－5，7－7第七章水蒸汽在动力、制冷、化学工程中，经常用到各种蒸汽。

常用的如水蒸汽、氨蒸汽、氟里昂蒸汽等，蒸汽是指离液态较近在工作过程中往往会有集态变化的某种实际气体。

显然，蒸汽不能作为理想气体处理，它的性质较复杂。

在工程计算中，水和水蒸汽的热力参数以前采用查取有关水蒸汽的热力性质图表的办法，现在也可借助计算机对水蒸汽的物性及过程作高精度的计算。

本章主要介绍水蒸汽产生的一般原理、水和水蒸汽状态参数的确定、水蒸汽图表的结构和应用以及水蒸汽热力过程功和热量的计算。

高中化学水蒸气教案
课题：水蒸气
一、教学目标
1. 了解水蒸气的定义和性质；
2. 掌握水蒸气的生成和消失规律；
3. 能够应用水蒸气的相关知识解决实际问题。

二、教学重难点
1. 水蒸气的生成和消失规律；
2. 水蒸气的性质及其在大气中的作用。

三、教学内容
1. 水蒸气的定义和性质；
2. 水蒸气的生成和消失规律；
3. 水蒸气在大气中的作用。

四、教学过程
1. 导入：通过引导学生观察和描述日常生活中观察到的水蒸气现象，引发学生对水蒸气的认识和思考。

2. 学习：讲解水蒸气的定义和性质，介绍水蒸气的生成和消失规律，通过实验和案例分析让学生理解水蒸气在生活中的重要性。

3. 练习：让学生进行相关练习，巩固所学知识，提高学生的综合应用能力。

4. 总结：让学生总结水蒸气的特点和作用，并与大气中其他气体进行比较，深化对水蒸气的理解。

五、课后作业
1. 完成相关练习题；
2. 思考水蒸气在大气中对气候和生态环境的影响。

六、教学评价
通过课堂表现、课后作业和考试成绩综合评价学生对水蒸气的理解和掌握程度，及时进行针对性指导和帮助。

掌握水蒸气定压发生过程及p-v图和T-s图。

一、水蒸气的定压发生过程水蒸气的定压形成过程经历了未饱和水预热、饱和水汽化和水蒸气过热三个阶段（即定压加热过程），并经历了未饱和水、饱和水、湿饱和蒸汽、干饱和蒸汽和过热蒸汽等五种状态，如图7-7所示。

图7-7 水蒸气的定压发生过程注意：状态参数的变化l 压力：由于是定压过程，所以压力不变；l 温度：水预热及水蒸气过热过程中温度增加，但在饱和水汽化过程中，经饱和湿蒸汽直至完全成为干饱和蒸汽，所处状态均为饱和状态，因压力不变，所以温度也不变；l 比容、焓、熵：均增加。

注意：由于理想气体很难（或不可能）发生凝结现象，所以永远处于过热状态，因此其定压加热过程中，温度、比容、焓、熵均是增加的增加。

这时理想气体与实际气体区别的具体体现！二、水蒸汽的p-v图和T-s图1.一点、两线、三区、五态如图7-8所示。

图7-8 水蒸汽的p-v图和T-s图l 一点：临界状态（C点）l 两线：饱和液体线、干饱和蒸汽线l 三区：未饱和液体区、饱和湿蒸汽区、过热蒸汽区，如图7-9中I、II、III所示。

其中饱和液体线、干饱和蒸汽线和三相点定压线围成了饱和湿蒸汽区；饱和液体线、三相点定压线和临界点定温线围成了未饱和液体区；干饱和蒸汽线、临界点定温线靠右区域为过热蒸汽区。

需要注意的是：其他区域（蓝色）为气液不分的区域，即流体区域。

l 五态：未饱和液体、饱和液体、湿饱和蒸汽、干饱和蒸汽、过热蒸汽图7-9水蒸汽的p-v图和T-s图的“三区”2.饱和水线与饱和蒸汽线l 饱和水线随着压力或温度的升高，比容增大。

l 干饱和蒸汽线随着压力或温度的升高，比容减小。

解释：压力的升高，应使工质比容减小（即密度增大），而温度升高，则会使比容增大。

在压力和温度同时增加时，比容的变化则取决于这两种作用程度谁大谁小。

一般工质所处状态的可压缩性小（如饱和水）则比容增加（温度升高的影响高于压力升高的影响）；而可压缩性大（如干饱和蒸汽）则比容减小（压力升高的影响高于温度升高的影响）3.汽化过程与汽化潜热l 水蒸气定压发生过程各阶段的加热量见图7-10。

第七章水蒸汽水蒸汽是人类在热力发动机中最早应用的工质，虽然后来也应用其他的工质，但是由于水蒸汽易于获得，价格低廉、无污染等优点，至今仍然是工业上广泛使用的工质。

水蒸汽在某些条件下可以当做理想气体来处理，例如空气中的水蒸汽，内燃机燃气中的水蒸汽等，由于水蒸气的分压力比较低或者温度较高，当做理想气体来处理不会有太大的偏差，但是大多数情况下我们使用的水蒸汽离液态不远，分子间的作用力和分子本身的体积不可忽略，因此不能当做理想气体来处理。

水蒸汽的热力性质比理想气体复杂的多，不能用简单的公式来计算，在工程计算中，不能单纯的利用数学方法计算，而是采用查取图表的方式来解决，这些图表是理论分析与实验相结合的方法，得出水蒸汽热力性质的复杂公式，由计算结果经过实验验证编制而成的。

本章主要介绍水蒸汽产生的一般原理，水蒸汽参数的确定，水蒸汽图表的结构和应用，计算水蒸汽在热力过程中传递的功和热量。

7．1 水的相变及相图一、饱和温度和饱和压力液体分子和气体分子一样处于紊乱的热运动中，当液体分子处于一个能够承受一定压力的容器中时，随时有液体表面附近的动能较大的分子克服表面张力扩散到上部空间，同时，上部空间的蒸汽分子也会与液面碰撞而回到液面，凝成液体。

这就是气化（蒸发）与液化（凝结）的过程。

气化时，分子带走了液体的能量，液体内分子的平均动能减小，气化速度降低，要维持气化的持续进行，就需要加热来提供热量。

可见，气化速度取决于液体的温度。

液化过程取决于上部蒸汽分子的压力，蒸汽分子越多，蒸汽压力也就越大，与液面碰撞的几率越大。

气化与液化到一定程度时会达到动态平衡，此时的状态称为饱和状态。

上部的蒸汽称为饱和蒸汽，饱和蒸汽的压力称为饱和压力，下部液体称为饱和液体，温度叫做饱和温度。

饱和温度和饱和压力一一对应。

若温度变化，气化速度会发生变化，会达到新的平衡状态。

饱和蒸汽的特点是，在一定容积下，不能再含有更多的蒸汽，如果再有蒸汽加入，就必定有一部分蒸汽凝结，饱和蒸汽致命由此而来。

高中化学水蒸气教案设计
教学重点：水蒸气的形成和性质、影响因素、应用领域。

教学难点：水蒸气在大气环境和工业生产中的应用。

教学准备：教师准备水蒸气的制备实验器材和试剂，展示水蒸气的性质和特点的实验材料，准备水蒸气的应用领域资料。

教学过程：
一、导入（5分钟）
教师通过提问、展示实验室装置等形式，引导学生探讨水蒸气的形成原因和性质。

二、理论讲解（15分钟）
1. 水蒸气的形成条件和性质。

2. 水蒸气的影响因素。

3. 水蒸气在大气环境中的作用。

三、实验演示（20分钟）
教师进行水蒸气的制备实验，并让学生观察实验现象，了解水蒸气的生成条件和性质。

四、讨论与总结（10分钟）
学生讨论水蒸气在大气环境和工业生产中的应用，并总结水蒸气的重要性和作用。

五、课堂练习（10分钟）
学生完成相关练习题，检验学生对水蒸气的理解程度。

六、作业布置（5分钟）
布置相关阅读作业，让学生进一步了解水蒸气的应用领域。

教学反思：在教学过程中，要注重引导学生探究和思考，激发学生的学习兴趣，提高学生
对水蒸气知识的理解和掌握能力。

同时，要加强实验教学，让学生通过实践感受水蒸气的
生成和性质。
