燃烧机控制器说明书一、引言燃烧机控制器是一种用于控制燃烧机的设备，通过对燃烧机的供油、供气、点火和燃烧过程进行监控和调节，确保燃烧过程的安全、高效和可靠。
本说明书将详细介绍燃烧机控制器的组成、工作原理、使用方法以及常见故障处理等内容。
二、组成1. 主控制单元：燃烧机控制器的核心部分，负责接收和处理各种输入信号，并输出控制信号给燃烧机的执行机构。
2. 输入模块：用于接收外部传感器的信号，如温度传感器、压力传感器等，以实时监测燃烧过程的状态。
3. 输出模块：用于输出控制信号给燃烧机的执行机构，如供油阀、供气阀等，以实现对燃烧过程的调节。
4. 显示屏：用于显示燃烧机的工作状态、参数设置和故障信息等，方便操作和维护人员进行监控和调试。
三、工作原理燃烧机控制器的工作原理基于燃烧过程的反馈控制原理，其主要步骤如下：1. 接收输入信号：燃烧机控制器通过输入模块接收外部传感器的信号，如温度传感器监测燃烧室温度、压力传感器监测燃气压力等。
2. 处理信号：主控制单元对接收到的信号进行处理，如与预设的参数进行比较，判断燃烧过程是否正常。
3. 输出控制信号：根据处理结果，主控制单元通过输出模块输出相应的控制信号给燃烧机的执行机构，如打开或关闭供油阀、供气阀等。
4. 监控和调节：燃烧机控制器持续监控燃烧过程的状态，并根据需要对参数进行调节，以确保燃烧过程的安全、高效和可靠。
四、使用方法1. 安装调试：按照燃烧机控制器的安装说明进行安装，并进行相应的调试工作，确保各部分连接正确、传感器灵敏可靠、执行机构正常运行。
2. 参数设置：根据燃烧机的要求和实际工况，设置燃烧机控制器的参数，如温度、压力、燃料比例等。
3. 运行监控：启动燃烧机控制器，并通过显示屏实时监控燃烧过程的状态，如温度、压力、燃烧效率等。
4. 故障处理：当燃烧机控制器显示异常或报警时，及时查找故障原因，并采取相应的措施进行处理，以保证燃烧机的正常运行。
五、常见故障处理1. 传感器故障：当燃烧机控制器接收到的传感器信号异常或失联时，应首先检查传感器的连接是否良好，如有问题则进行修复或更换。
燃烧安全控制产品手册及应用解决方案公司简介燃烧控制产品目录GIV – 系列”A” 级燃气电磁阀GIV 10GIV 15GIV 20GIV 25GIV 40GIV 50FC – 系列燃烧安全程序控制器FC04 火焰开关，系列控制器FC05 工业燃烧器用系列控制器FC06 中小型商用锅炉燃烧程序控制器BC08 大中型商用锅炉燃烧程序控制器FUVS – 系列紫外线型火焰检测器FUVS100 螺纹连接，轴向观测型；FUVS110 插拔式，侧向观测型；FUVS200 高等级防护，螺纹连接，轴向观测型PS – 系列燃气、空气压力开关PS 低压压力开关；调节范围：2-12mbarPS 中压压力开关；调节范围：10-50mbarPS 高压压力开关；调节范围：30-150mbarEBI – 系列燃气、轻油电子高压点火器EBI-A 单极、燃气高压点火器EBI-B 双极、燃油高压点火器典型应用商用燃烧器典型应用和配置表工业多燃烧器典型应用北京润瓯科技有限公司GIV系列”A”级、直动式、燃气专用电磁阀应用和工作原理：GIV系列“A”级燃气电磁阀用于燃气燃烧器、工业炉、焚烧炉等燃气加热设备的燃气控制与调节。
技术参数：供电电压：230/120Vac, 50/60 Hz，±10%；允许使用环境温度：-15°C - 60°C电气连接方式：GIV 10,15,20,25 阀门使用3针DIN插接式连接GIV40,50 使用阀门上接线端子连接防护等级：IP54阀门开启时间：< 1 秒阀门关闭时间：< 1 秒阀门使用频率：< 20次/分钟阀门使用寿命：> 20 万次（洁净、无腐蚀气体）特别注意：阀门在长时间使用的情况下，线圈会发热，此为正常现象。
请在维修和调试时注意，不要让手或皮肤直接接触阀门，以免造成烫伤。
阀门的安装：• 此设备的安装人员应该是有经验的专业人员。
• 在阀门安装之前，请断开燃气管路中燃气的供应，以及所有相关设备的供电电源。
BC1000 燃烧控制器BC1000 燃烧控制器概述BC1000是应用于大型商用及工业用燃烧装置上的火焰开关。
它具有以下功能：1. 简易的火焰开关功能，即指示有无火焰。
2. 燃烧安全控制器，能够提供系统“安全启动检查”和火焰监测功能。
内置的安全启动检查电路用于在启动的同时检测火焰探测器是否能正常工作（当1端子得电时）。
如果此时显示有火焰存在，它便不会接通安全继电器，于是系统就不会在控制器得到启动信号时进行启动。
BC1000需连接火焰离子棒或Honeywell mini-peeper UV紫外火焰探测器来探测火焰情况并为控制器输出火焰信号。
特点1. 结构紧凑，采用插入底座的方式，安装方便。
2. 可直接面板安装，当面板上已有多种设备时为了方便安装，也可以嵌入安装到DIN槽。
3. 当安全启动检测在启动时，发现异常火焰情况存在，控制器将中断点火4. 三个LED灯分别指示运行时三个状态：电源，火焰，安全启动检测（SSC）5. 火焰的强度可通过前面的端子测量，或持续测量监测。
目录1. 概述 (1)2. 特点 (1)3．详细规格 (2)4. 接线和安装 (2)5. 运行和程序 (5)6. 安全注意事项 (6)使用手册详细规格接线与安装A．注意1) 该产品不能安装在以下地方：1. 易接触特殊化学品及腐蚀性气体（氨水，硫磺，氯气，乙烯，酸性气体等）的地方。
2. 水中或过度潮湿的地方。
3. 温度过高及震动过于频繁的地方。
2) 为了避免瞬间电击导致设备的损坏，在安装前务必断开主电源。
在完成所有的接线及相应的检测后，再将BC1000进行通电。
3) 不能超过端子的额定负荷功率。
4) 连接电源的电线同点火变压器的高压电线以及连接火焰探测器的电线不能一起走线。
紫外火焰探测器的电线必须走单独导线管或屏蔽导线，和其它电线分开，尤其是点火变压器的高压电源线必须和BC1000分开至少10cm距离。
5) 按照相应标准条例，燃烧器（火焰主体）必须进行接地（如装在锅炉上，需接到锅炉炉体上）。

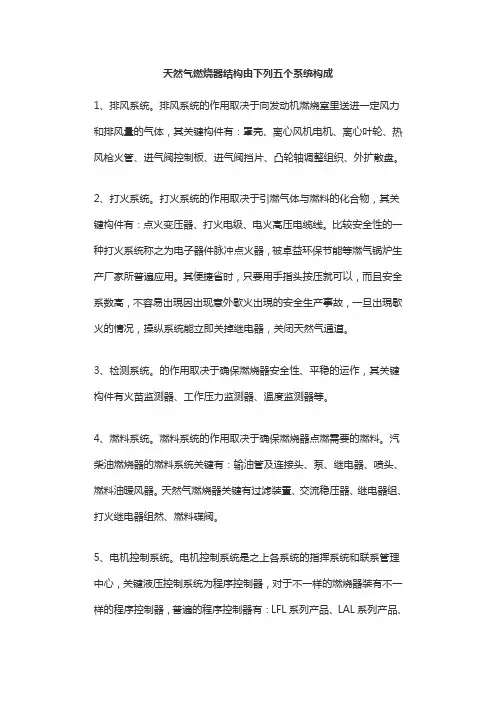

天然气燃烧器结构由下列五个系统构成
1、排风系统。
排风系统的作用取决于向发动机燃烧室里送进一定风力和排风量的气体，其关键构件有：罩壳、离心风机电机、离心叶轮、热风枪火管、进气阀控制板、进气阀挡片、凸轮轴调整组织、外扩散盘。
2、打火系统。
打火系统的作用取决于引燃气体与燃料的化合物，其关键构件有：点火变压器、打火电级、电火高压电缆线。
比较安全性的一种打火系统称之为电子器件脉冲点火器，被卓益环保节能等燃气锅炉生产厂家所普遍应用。
其便捷省时，只要用手指头按压就可以，而且安全系数高，不容易出現因出现意外歇火出現的安全生产事故，一旦出現歇火的情况，操纵系统能立即关掉继电器，关闭天然气通道。
3、检测系统。
的作用取决于确保燃烧器安全性、平稳的运作，其关键构件有火苗监测器、工作压力监测器、溫度监测器等。
4、燃料系统。
燃料系统的作用取决于确保燃烧器点燃需要的燃料。
汽柴油燃烧器的燃料系统关键有：输油管及连接头、泵、继电器、喷头、燃料油暖风器。
天然气燃烧器关键有过滤装置、交流稳压器、继电器组、打火继电器组然、燃料碟阀。
5、电机控制系统。
电机控制系统是之上各系统的指挥系统和联系管理中心，关键液压控制系统为程序控制器，对于不一样的燃烧器装有不一样的程序控制器，普遍的程序控制器有：LFL系列产品、LAL系列产品、
LOA系列产品、LGB系列产品，其关键差别为每个程序流程流程的時间不一样。

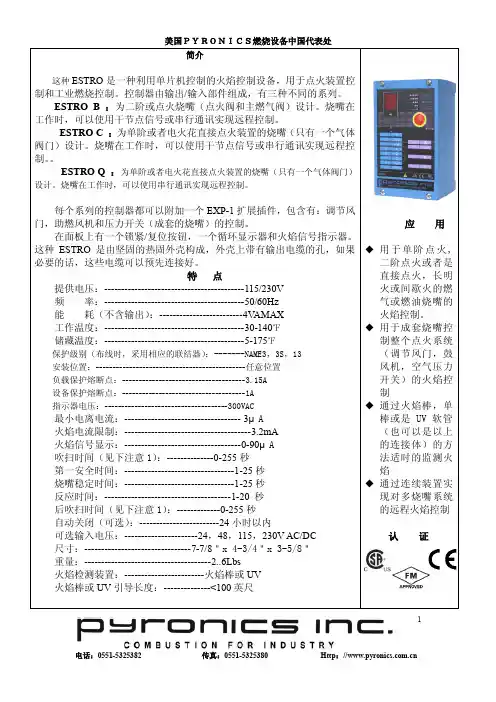

燃烧器控制器原理
燃烧器控制器是一种用来控制燃烧器操作的设备。
它的主要作用是保证燃烧过程的安全性和效率。
燃烧器控制器的原理基于燃烧器的工作原理和控制电路。
燃烧器通常由一个燃气或燃油喷嘴、一个混合器、一个燃烧室和一个点火器组成。
当燃料进入燃烧器时，燃料被喷射到混合器中与空气混合，形成可燃气体。
燃烧器控制器通过监测燃气的流量、压力、温度和其他参数来控制燃烧器的工作状态。
控制器通常包括一个传感器，用于检测这些参数，并将其转换为电信号。
然后，这些电信号被发送到控制电路中进行处理。
控制电路根据传感器的信号调整燃烧器的工作参数，例如燃料流量、点火时机和火焰稳定性。
它可以根据需要增加或减少燃料流量，以保持燃烧过程的稳定性和效率。
控制电路还可以根据环境条件和运行要求调整燃烧器的工作状态，例如改变燃料的供给方式或切换到备用燃料。
此外，燃烧器控制器还可以配备一个安全保护系统，用于监测燃烧器的安全性。
例如，当燃料泄漏或燃烧过热时，安全保护系统可以自动关闭燃烧器以防止事故发生。
这个系统通常通过传感器检测异常状况，并发送信号到控制电路以触发相应的保护措施。
总之，燃烧器控制器的原理是基于传感器和控制电路，通过监
测和调整燃烧参数来提高燃烧的安全性和效率。
它在工业和家庭应用中起着至关重要的作用，确保燃烧器的正常运行并防止事故发生。

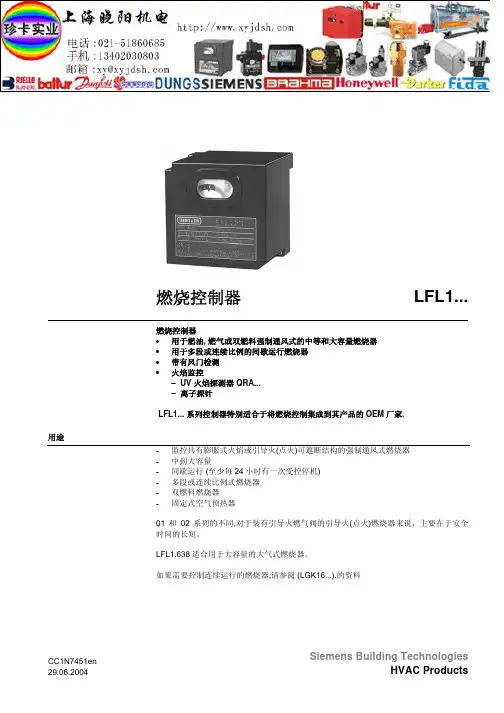

lfl1.335原理
LFL1.335是一种燃烧控制器，其工作原理主要是通过控制燃气的流量和燃烧器的点火时间，来实现对燃烧过程的精确控制。
具体来说，LFL1.335控制器会根据设定的温度、压力等参数，调节燃气阀的开度，从而控制燃气流量。
同时，它也会根据设定的程序或者外部信号，控制燃烧器的点火和熄火时间，以达到所需的燃烧效果。
LFL1.335控制器通常具有高精度的温度和压力传感器，能够实时监测燃烧过程的温度和压力等参数，并将这些参数反馈给控制器。
控制器根据反馈的参数进行相应的调节和控制，以确保燃烧过程的稳定性和可靠性。
此外，LFL1.335控制器还具有安全保护功能，能够在燃烧器出现异常情况时及时切断燃气供应，并发出报警信号，以保障设备和人身安全。
总之，LFL1.335燃烧控制器通过精确控制燃气流量和燃烧器的点火时间等手段，实现了对燃烧过程的优化和控制，为工业生产和日常生活提供了安全、高效、环保的加热方式。
燃烧器操作说明一、 初次使用，检查程序：遵循锅炉制造商的使用说明确认系统有足够多的水，油箱满油确认燃烧系统电控柜接线正确检查燃烧器电机转向检查温度、压力等传感器设定油路排气确保无空气检查油箱、油管、油泵充满油，喷嘴选择正确检查油路是否有泄露燃烧器处于开启位置，风门处于关闭位置程控器闭合，程控器处于启动位置二、 油路系统检查断开油路卸下电磁阀和喷嘴间连接启动燃烧器检查是否安程序控制器既定程序运行1、鼓风机气动2、风门伺服电机运行到最大位置3、风压监测正常4、风门伺服电机返回到点火位置5、点火6、油电磁阀打开7、安全时间后报警重新装好连接件三、 比例调节器回油与空气流量调节卸下风门伺服电机与比例调节器上的连接，启动燃烧器，点火后手动设定燃烧器负荷在最小位置，检查燃油和风量配合效果。
顺时针转动= 增加风量逆时针转动= 降低风量注意：燃烧器启动后调节风压开关，如果设定值过高，风压开关会自动保护，设定风压保护值一定要合理。
测量点火位置油消耗量1、通过流量表2、根据供油压力和喷嘴型号按照曲线图测算调节点火位置油量1、若喷油量过低，将伺服电机逐步增大到规定值2、若喷油量过高，现将最低油量限位开关调低，再逐步降低风门伺服电机，直至达到规定值。
调整过程中注意燃烧器的燃烧情况，如有必要从新调整。
调整满负荷耗油量逐步增大风门伺服电机的位置直至满负荷，调整过程中观察火焰燃烧情况，如有必要从新进行调整。
测量满负荷位置油消耗量1、通过流量表2、根据供油压力和喷嘴型号按照曲线图测算调节满负荷油流量若满负荷油量过多，减小风门伺服电机开度，直至达到规定值注意：不允许通过调节连杆降低油流量，以免影响低负荷燃烧状况。
若满负荷油量过低，首先增大限位开关的位置，然后调节伺服电机的开度，直至达到规定值，调节过程中注意观察火焰燃烧情况，如有必要从新进行调整。
风量调节风门伺服电机出厂设定值为：满负荷时全开，低负荷时全关，未达到最佳的燃烧效果，应从低负荷位置逐步调整燃油与风量的配比。
天然气燃烧机控制器 Etamatic / Etamatic s电子复合调节器操作手册1． 面板说明选择运行模式： UEAN PARA O21） AUTO EINS SPLO *选择运行参数： 标准显示 额定负载 设定点 实际值反馈 设定点反馈2） 数字输入上图中数字的含义如下：1 故障复位 10 运行时间查询表2 通道1关闭 11 确认/进入3 通道1打开 12 手动运行打开/关闭4 通道2关闭 13选择运行模式5 通道2打开 146 通道3关闭 15 显示切换7 通道3打开 16选择运行参数显示8 通道4关闭 179 通道4打开2． 概述本手册适用于Etamatic和Etamatic S型电子复合调节器。
本产品符合下列标准和规范：EN 298EN 230TRD 411TRD 412TRD 604EMC – 规范、低压电器规范、燃气应用规范泄露测试DIN V3447PrEN 1643测试编号：CE-0085 AU 0207Etamatic和Etamatic S是电子比例燃烧系统的控制核心。
通过可自由编程的特性曲线，Etamatic可以调节多达4个控制变量。
Etamatic有4路调制控制输出。
Etamatic S有3路调制控制输出和1路4 – 20 mA标准信号输出。
控制变量可以是：风门挡板燃烧空气风机（仅适用于Etamatic S）燃料阀（或燃气控制档板）再循环档板每个通道可以对多达20点进行编程（通常为11点），对应的显示值为0到999。
Etamatic带一个25针的Sub-D串行接口，可以在PC机上实现远程运行/远程显示功能（Windows软件单独供应）。
另外，也可以选择Interbus-S、Profibus-DP和Modbus总线。
根据需要也可以选择其它总线形式。
其它设备的连接，例如故障信号系统或氧量控制系统，可以通过LAMTEC系统总线连到一个9针Sub-D 连接器上。
可以通过前面板按键进行操作，参数在2行LCD屏幕上显示。
BC2000燃烧控制器产品手册目录1.特点 ------------------------ 12.详细规格 -------------------13.安装与接线 --------------- 34.操作说明 ------------------ 6更多信息请咨询霍尼韦尔经销商1.特点BC2000控制器为功率大于580 kW （500,000 kcal/h ）的燃油，燃气和油气两用燃烧器的火焰燃烧提供自动控制操作和安全保障。
.控制器由质量可靠的部件组成，能确保燃烧设备在正确的程序下安全地运行。
◎ 采用插件式安装方法。
◎ 采用微处理器以提高性能。
◎ 程序的运行状态由状态指示LED 灯显示。
◎ 所有的型号的控制器都有4个燃烧负荷开关电路，燃烧负荷能够在燃烧时比例调节负荷，在预吹扫时，燃烧负荷调节电机可以被设定到低负荷或者高负荷位置。
◎ 在预吹扫过程之前和进行过程之中进行安全启动自检。
◎ 安全关机会在以下情况下发生- 控制器故障- 引导火燃烧器或者主燃烧器未点燃 - 设备运行时火焰熄灭 - 设备运行时风压开关断开- 待机或者预吹扫时检测到火焰信号2. 详细规格2.1 型号选择火焰检测类型 预吹扫点火等待点火确认仅引导火主火焰确认主火焰稳定 后吹扫火焰响应BC2000U 紫外光传感器*BC2000UM 紫外光传感器35 秒 8 秒 4.5 秒 8.5 秒 6.5 秒 8.5 秒 20 秒Max. 1 秒BC2000R 火焰棒BC2000US 紫外光传感器35 秒 8 秒 2 秒 8.5 秒 6.5 秒 8.5 秒 20 秒 Max. 1 秒BC2000RS 火焰棒BC2000U - 2紫外光传感器 35 秒 8 秒 4.5 秒 8.5 秒 6.5 秒 8.5 秒 20 秒Max. 2 秒时序型号熄火时，程序不循环执行 *非高/低的联锁功能类型2.2 电源供应和运行条件电源电压 220VAC 85% ~ 110%, 50 / 60 Hz环境温度 -20 ~ 60℃ 环境适度90%RH ( at 40℃)2.3 触点值端子负载触点容量3 风机AC220V, 1.5A4 点火变压器300VA5 持续式引导火点火阀门300VA6 中断式引导火点火阀门300VA7 主阀300VA8 9 10 11 控制电机300VA21 报警300VA2.4 LED显示状态- 电源- 预吹扫/后吹扫- 点火确认- 仅引导火- 主火焰确认/火焰稳定- 运行- 火焰信号- 报警当BC2000接上电源时，LED灯会按次序闪烁LED灯能显示错误状态，例如，当设备在运行时火焰探测器检测到火焰熄灭，则会报警，火焰信号和运行状态指示LED灯会开始闪烁2.5 火焰检测系统控制器型号火焰探测器型号标准火焰电流BC2000U~ C7027A, C7035A, C7044A 4㎂ min.BC2000R~ 离子探针型, 或 C7012A 2.5㎂ max.2.6 复位开关当BC2000控制器处于锁定且警报灯闪烁状态时，按一次复位开关，报警会停止，再按一次复位开关，控制器将会重启。
当控制器处于锁定状态时，即使重启电源，BC2000控制器也不会自动重启。
将19号和22号端子与复位开关连接时，将能实现远程复位功能。
3. 安装和接线3.1 注意事项1) 在任何状态下，燃烧控制器都不能被安装在以下场合：①有特殊的化学品或腐蚀性气体的场所（如氨，硫，氯，乙烯化合物，酸性物质。
）② 有凝结水或者过度潮湿的场所③高温或者长期震动的场所2) 为防止触电，接线时最后连接电源，如果电源被连接到错误的端子上，会有触电和损坏设备的危险3) 确保负载端连接的各个负载不超过说明书上说明的负载值4) 不要把电源电线，点火变压器的高压电线和火焰探测器的导线放在在一起或者放进同一个导线管中，将它们分开走线。
将高压电线单独走线，并且离开燃烧控制线起码10厘米以上的距离。
5) 执行电气设备工程标准的第3类接地，并务必使与锅炉炉体接地。
6) 正确连接点火变压器的高压电缆，确保没有连接错误。
同时禁止把点火变压器和燃烧器以及任何电气性连接在燃烧器上的金属部件连接在一起。
7) 完成接线后，检查确认接线是否正确，错误的接线会导致故障或者运行错误。
底座导线管击穿孔[图1] 外形尺寸3.2 安装和拆卸控制器及底座的方法1) 拧松图1中显示的固定螺钉大约8圈。
2) 左右手分别握住底座和外壳，轻轻地把他们拉开，注意不要过度用力，否则会损坏产品。
3) 如有需要时，可以打开导线击穿孔，然后安装管线。
4) 使用固定螺钉，将底座固定在所需位置。
5- 4.5[图2] 底座安装尺寸和端子排布.3.3 底座接线方法1) 图2中显示了底座上端子的平面图。
图3显示了端子连接设备的范例。
火焰探测器的接线，请参考图42) 当采用连续式引导火点火时，从５号端子处连接引导火阀3) 当采用中断式引导火点火时，从６号端子处连接引导火阀4) 当采用直接点火时，从6号和7号或者5号端子连接主阀5) 不使用高负荷火焰连锁时，15号和16号端子间连接跳线6) 不使用低负荷火焰连锁时，将13号和17号端子间连接跳线7) 高低负荷火焰连锁都不使用时，同时使用5）和6）跳线方法8) 如果电源火线和零线，火线连接1号端子，零线连接2号端子9) 先确保没有接线错误，然后再把控制器插入底座，锁紧固定螺钉。
10)使用电涌吸收器时，把它连接在2号端子和接地之间（锅炉炉体，或者其他接地的金属部分.）电源用0.75㎟或者更粗的导线连接[图 3] 外部设备接线范例[图 4] 火焰探测器接线4. 操作说明4.1 常规操作电源开关和控制器BC2000及设备操作指示LED *电源开关闭合限制开关闭合电源供电通过1号和2号端子当没有火焰信号, 风压开关关闭, 低负荷连锁闭合, 控制器可以启动●○○○○○○○控制器开启风机得电启动。
燃烧负荷电机转至高负荷位置。
在有风压时，风压开关闭合●●○○○○○○当高负荷连锁闭合时预吹扫计时开始当预吹扫结束，燃烧负荷电机转至低负荷位置.当低负荷连锁开启时，点火等待计时开始当点火等待计时结束，点火操作开始。
当点火变压器启动时，持续引导火阀门和中断引导火阀门开启●○●○○○●○当火焰探测器在点火确认时间内检测到火焰，点火操作停止，仅引导火计时开始●○○●○○●○当仅引导火计时结束，主阀开启，主火焰确认计时开始●○○○●○●○当主火火焰确认计时结束，中断式点火阀关闭，火焰稳定计时开始●○○○●○●○当火焰稳定计时结束，燃烧负荷调节电机转至控制器的比例调节●○○○○●●○控制器关机当持续式引导点火阀和主阀关闭时，燃烧负荷调节电机转至高负荷位置，后吹扫计时开始。
●●○○○○○○后吹扫计时结束后，风机停止，燃烧负荷调节电机转至低负荷位置。
●○○○○○○○当风压开关断开时，BC2000回到待机状态，并且等待下一次的启动信号的*1 LED指示灯，○代表“暗”●代表“亮”◐ means “闪烁”。
左侧的LED按照电源，吹扫，点火确认，引导火，主火焰确认，火焰稳定，运行，火焰信号和报警次序排列。
电源限制开关开［图５］常规操作4.2 错误类型和安全关机当类如火焰熄灭，风压开关断开等关系到安全的重大错误在点火确认或者程序运行中被检测到时，BC2000立即进入锁定和预吹扫状态。
当类如后吹扫时风压开关断开这种不是非重大的错误发生时，BC2000会先进入程序锁定等待时间然后再进入锁定状态。
LED 指示灯能显示出任何错误发生的指示信息。
下面图（图６到图１３）中显示了一些BC2000在错误发生下的程序。
表格１显示了在不同错误发生时的L ED 灯的显示状态。
风点火确引导火阀主报负载高低风风压开火焰信电预/后吹点火确引导火点火确M-TRI/M-运火焰信报指 示风机点火确认引导火阀门主阀报警 高低风门气流开关火焰信号 负 载 电源 预/后吹扫 点火确认 引导火确认M-TRI/M-STA运行火焰 报警指示风机点火确认引导火阀门主阀报警高低风门气流开关火焰信号负载电源预/后吹扫点火确认引导火确认M-TRI/M-STA运行火焰报警指示[图 .6] 引导火点火错误 [图 .7] 运行时熄火风机点火确认引导火阀门 主阀 报警高低风门气流开关火焰信号电源预/后吹扫点火确认引导火确认M-TRI/M-STA运行 火焰 报警指示负载风机点火确认引导火阀门主阀报警高低风门气流开关火焰信号负载电源预/后吹扫点火确认引导火确认M-TRI/M-STA 运行火焰报警指示[图. 8] 待机时的错误火焰信号 [图.9] 预吹扫时的错误火焰信号风机点火确认引导火阀门 主阀 报警高低风门气流开关 火焰信号负载 电源预/后吹扫点火确认引导火确认M-TRI/M-STA 运行 火焰 报警指示风机点火确认引导火阀门主阀报警高低风门气流开关火焰信号负载电源预/后吹扫点火确认引导火确认M-TRI/M-STA 运行火焰报警指示[图.10] 当预吹扫及锁定等待时间以后风压开关持续关闭 [图.11] 当预吹扫时风压开关关闭但在待机等待时间内重新开启风机点火确认引导火阀门 主阀 报警高低风门气流开关 火焰信号负载电源预/后吹扫点火确认引导火确认M-TRI/M-STA运行 火焰 报警指示风机点火确认引导火阀门主阀报警高低风门气流开关火焰信号负载电源预/后吹扫点火确认引导火确认M-TRI/M-STA 运行火焰报警指示[图.12]当后吹扫后依然存在火焰信号 [图. 13] 当引火点火时风压开关关闭顺序错误条件 LED状态*1当风压开关闭合超过60秒，或者低负荷连锁开关保持断开超过60秒●●○○○○○◐待机*2有火焰信号●○○○○○◐◐预吹扫控制器开启后，风压开关断开超过60秒●◐○○○○○◐控制器开启后，高负荷连锁开关保持断开超过60秒●◐◐◐○○○◐预吹扫时，高低负荷开关同时闭合●◐◐◐○○○◐预吹扫计时结束以后，低负荷开关保持断开超过60秒●◐◐◐○○○◐控制器开机以后，但是风压开关再次断开●◐○○○○○◐有火焰信号●◐○○○○◐◐点火风压开关断开●◐○○○○○◐待机有火焰信号●◐○○○○◐◐点火确认风压开关断开●◐◐○○○○◐点火错误（点火确认时间内没有检测到火焰信号）●○◐○○○○◐引火风压开关断开●◐○◐○○○◐火焰故障●○○◐○○◐◐点火火焰风压开关断开●◐○○◐○○◐确认火焰故障●○○○◐○◐◐点火火焰风压开关断开●◐○○◐○○◐稳定确认火焰故障●○○○◐○◐◐运行风压开关断开●◐○○○◐○◐火焰故障●○○○○◐◐◐后吹扫内部继电器错误导致3号管脚没有得电●●○◐◐○○◐后吹扫结束以后依然有火焰信号●●○○○○◐◐后吹扫结束后，风压开关保持闭合超过2分钟●◐○○○○○◐*1 LED指示灯，○代表“暗”●代表“亮”◐ means “闪烁”。
