环氧树脂浇注成型工艺

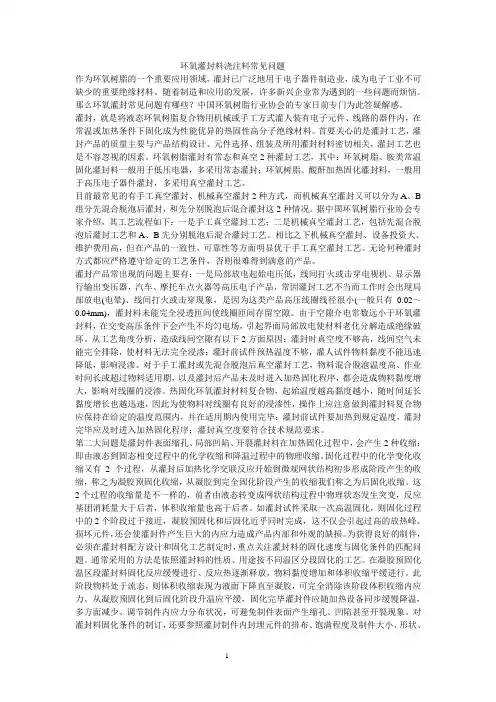

环氧灌封料浇注料常见问题作为环氧树脂的一个重要应用领域，灌封已广泛地用于电子器件制造业，成为电子工业不可缺少的重要绝缘材料。

随着制造和应用的发展，许多新兴企业常为遇到的一些问题而烦恼。

那么环氧灌封常见问题有哪些？中国环氧树脂行业协会的专家日前专门为此答疑解惑。

灌封，就是将液态环氧树脂复合物用机械或手工方式灌人装有电子元件、线路的器件内，在常温或加热条件下固化成为性能优异的热固性高分子绝缘材料。

首要关心的是灌封工艺，灌封产品的质量主要与产品结构设计、元件选择、组装及所用灌封材料密切相关，灌封工艺也是不容忽视的因素。

环氧树脂灌封有常态和真空2种灌封工艺，其中：环氧树脂、胺类常温固化灌封料一般用于低压电器，多采用常态灌封；环氧树脂、酸酐加热固化灌封料，一般用于高压电子器件灌封，多采用真空灌封工艺。

目前最常见的有手工真空灌封、机械真空灌封2种方式，而机械真空灌封又可以分为A、B 组分先混合脱泡后灌封，和先分别脱泡后混合灌封这2种情况。

据中国环氧树脂行业协会专家介绍，其工艺流程如下：一是手工真空灌封工艺；二是机械真空灌封工艺，包括先混合脱泡后灌封工艺和A、B先分别脱泡后混合灌封工艺。

相比之下机械真空灌封、设备投资大、维护费用高，但在产品的一致性、可靠性等方面明显优于手工真空灌封工艺。

无论何种灌封方式都应严格遵守给定的工艺条件，否则很难得到满意的产品。

灌封产品常出现的问题主要有：一是局部放电起始电压低，线间打火或击穿电视机、显示器行输出变压器，汽车、摩托车点火器等高压电子产品，常因灌封工艺不当而工作时会出现局部放电(电晕)、线间打火或击穿现象，是因为这类产品高压线圈线径很小(一般只有0.02～0.04mm)，灌封料未能完全浸透匝间使线圈匝间存留空隙。

由于空隙介电常数远小于环氧灌封料，在交变高压条件下会产生不均匀电场，引起界面局部放电使材料老化分解造成绝缘破坏。

从工艺角度分析，造成线间空隙有以下2方面原因：灌封时真空度不够高，线间空气未能完全排除，使材料无法完全浸渗；灌封前试件预热温度不够，灌人试件物料黏度不能迅速降低，影响浸渗。

环氧树脂/碳纤维复合材料的成型工艺环氧树脂(EP)/碳纤维(CF)复合材料是CF增强复合材料的一个重要分支。

近年来，随着人们对EP/CF复合材料认识的不断深入，其优异的性能不断凸现，促使其用量不断上升。

20世纪70年代以前，EP/CF复合材料被视为昂贵的材料，价格约为玻璃纤维(GF)增强复合材料的10倍，只用于军工、宇航等尖端技术行业。

20世纪80年代以后，CF工业和EP工业迅速发展，EP/CF复合技术不断进步，加入到EP中的CF比例不断上升，目前CF的体积分数已可达60%以上，使EP/CF复合材料的质量提高而价格下降，拓宽了其应用领域，进一步促进了EP/CF复合材料的发展。

1 CF及其EP复合材料的基本特点1.1 CF的特点和基本成分CF主要是由碳元素组成，其含碳量一般在90%以上。

CP具有耐高温、耐摩擦、导电、导热及耐腐蚀等特性，与一般碳素材料不同的是，其各向异性显著，柔软，可加工成各种织物，沿纤维轴向表现出很高的强度。

制备CF的主要原材料有人造丝(粘胶纤维)、聚丙烯腈(PAN)纤维和沥青等。

通常制备高强度、高模量CF多选用PAN为原料。

制备CF需经过拉丝、牵伸、稳定、炭化、石墨化5个阶段。

1.2 EP基体的作用EP具有优良的加工性能和力学性能，其固化收缩率低，粘结性能优异。

复合材料中EP的主要作用是把CF粘在一起，分配CF间的载荷，保护CF不受环境影响。

1.3 EP/CF复合材料的特性EP/CF复合材料的特性主要取决于CF、EP及EP与CF之间的粘结特性。

EP/CF复合材料具有优异的性能，与钢相比，EP/CF复合材料的比强度为钢的4.8-7.2倍，比模量为钢的3.1-4.2倍，疲劳强度约为钢的2.5倍、铝的3.3倍，而且高温性能好，工作温度达400℃时其强度与模量基本保持不变。

此外还具有密度和线膨胀系数小、耐腐蚀、抗蠕变、整体性好、抗分层、抗冲击等，在现有结构材料中，其比强度、比模量综合指标最高。

环氧树脂浇铸成型工艺流程
环氧树脂浇铸成型工艺是一种常见的制造工艺，用于生产具有高强度、耐磨性和耐腐蚀性的产品。

本文将介绍环氧树脂浇铸成型的工艺流程和关键步骤，帮助读者了解这一制造过程。

首先，环氧树脂浇铸成型工艺的第一步是准备工作。

在开始实际浇铸之前，需要准备好所需的原材料，包括环氧树脂、固化剂、填料等。

确保所有材料的质量符合要求，并按照配方比例准备好。

接下来是模具制备阶段。

选择合适的模具对于最终产品的质量至关重要。

根据产品的形状和尺寸，选择适合的模具，并进行表面处理以确保产品的顺利脱模。

在将模具放置在合适的位置后，可以进行下一步操作。

然后是混合环氧树脂和固化剂。

将事先准备好的环氧树脂和固化剂按照一定的比例混合均匀，通常在一定的时间内搅拌以确保两者充分混合。

在混合过程中可以添加适量的填料以调整产品的性能特性。

随后是浇注和固化环节。

将混合好的环氧树脂倒入准备好的模具中，确保浇注过程中没有气泡产生。

根据产品的大小和复杂程度，选择合适的固化时间和温度，等待环氧树脂完全固化。

最后是脱模和后处理。

在环氧树脂完全固化后，小心地将产品从模具中取出。

根据产品的要求，进行必要的修整和表面处理工作。

最终得到的产品将具有高强度、耐磨性和耐腐蚀性的特点，可以用于各种工业领域。

总的来说，环氧树脂浇铸成型工艺流程包括准备工作、模具制备、混合环氧树脂和固化剂、浇注和固化、脱模和后处理等关键步骤。

通过掌握这些步骤，可以生产出高质量的环氧树脂制品，满足不同领域的需求。

1。

环氧树脂真空浇注技术环氧树脂真空浇注技术环氧树脂真空浇注技术【1】摘要介绍了当前应用较为广泛的环氧树脂真空浇注技术特点。

关键词环氧树脂;真空浇注;绝缘子浇注技术SF6封闭式组合电器的特征是把整个变电站的主要设备(除变压器外)几乎全部封闭在一个接地的金属外壳内，壳体内充以SF6气体，以保证相间和对地绝缘。

它和常规的敞开式变电站相比，具有体积小，运行安全，使用可靠(受环境条件影响小)，维修方便，免维护周期长及占地面积少等优点。

为大中城市人口稠密的变电站、山区大型水电站、大型钢厂、矿区以及地下变电站的建设或改造，提供了有利条件。

得益于SF6封闭式组合电器(以下简称GIS)的特点(尤其是小型化特点)，20世纪60年代末第一台分相式GIS问世以来，GIS的发展速度突飞猛。

而GIS中的绝缘件，包括盆式绝缘子、绝缘拉杆以及接线座等，也随着GIS设备的广泛应用得到长足的发展。

这些绝缘件通常以环氧树脂为主要原料，浇注成型。

盆式绝缘子是这些绝缘件中极其重要的组件之一，其在GIS设备中具有机械支撑、高压绝缘和隔离两侧气体的综合作用，此外，还承受SF6气体在电弧、电晕和高热量作用下分解出的活性物质的腐蚀。

因此，盆式绝缘子就成为GIS设备中举足轻重、事关成败的关键件了。

国内外研制GIS的厂家、公司，无一例外的对它进行了大量的系统的基础理论和实验研究。

绝缘子浇注技术理所当然的成了生产的关键。

1 现有浇注技术特点目前，使用最广泛的浇注设备均配有环氧树脂熔融、固化剂熔化、填料干燥、材料混合、真空浇注等装置，并配有高真空机组，整个浇注系统由先进的控制系统进行控制，且均具有以下特点：1)各种原料从送料、预热、计量、输送、混合到浇注完成，都在封闭的系统中运行。

从原料加入浇注设备后，就进入与外界隔绝状态，避免二次污染;全过程保持真空状态，在输送过程中减少原料与空气接触;并尽量避免操作人员与生产过程中的原料接触，以减少对操作环境污染。

2)各加热部分采用油循环或电加热，通过控制系统，加温速度快，温度均匀性均保持在相当高的精度。

(Static Mixers)一种的高效混合设备通过固定在管内的混合单元内件，使进入二股混合料产生流体的切割、剪切、旋转和重新混合；达到混合料之间良好分散和充分混合的目的，得到均质浇注料。

环氧树脂混合料静态混合的主要技术特点：静态混合罐混料过程精确可控，混料时间短、混合料新鲜，流动性能优越，提高了环氧树脂浇注料对线圈和嵌件的浸润性，能最大程度保证混合材料的低粘度和活性，解决了动态机械搅拌混料因长时间搅拌、抽真空而导致的凝胶时间缩短、粘度增高的问题。

同时，可根据生产量随时混料，缩短周期，提高效率，杜绝动态搅拌混料方式每次浇注都会产生余料的痼疾，节约材料。

对于二组份粘度较大或混合比例差距过大的混合料，上述二种混合器很难在短时间内达到混合的目的，为此，可选择动态混合器进行强制、快速的混合，以增强混合效果。

见图二十一环氧树脂-酸酐配方体系的固化过程——温度-密度变化曲线图二十一图二十一图二十一图二十一六，电工浇注用环氧树脂真空浇注技术工艺链中应加以重视的几个要点环氧树脂浇注料固化成型后，浇注绝缘部件外观光洁无裂缝、无气泡，但是，浇注的绝缘部件（如：电流电压互感器、干式变压器等）却产生了“局部放电”超标现象。

高压电器产生“局部放电”超标现象是与产品结构设计、绝缘材料互配、环氧树脂浇注料和浇注工艺技术有关；在此，我们只对与环氧树脂浇注料和浇注工艺有关的五大要素进行分析探讨：1，微量杂质：主要由配方组分材料（环氧树脂、固化剂、增韧剂、硅微粉）内存在的低分子挥发物，水份和微量金属氧化物等；混料设备及输料管道内有污染物；生产现场粉尘环境污染；操作人为因素和被封装部件表面有油污等；2，微裂纹：这类裂纹发生在浇注件的深层，特别是环氧树脂与部件之间界面上存在的微裂纹；线状”裂纹，是环氧树脂固化物内应力泄放而造成的开裂。

这种类型的开裂条纹，容易发生的几个部位：①环氧树脂浇注层厚薄不均匀处，没有过渡区域；②环氧树脂浇注层有尖锐角或直角处（与浇注模具设计有关）；③与金属嵌件接触处，特别是金属嵌件有尖锐角或直角而没有倒园角处；④与金属接触处的环氧树脂层较薄等。

环氧树脂真空浇注工艺探索发表时间：2018-11-27T16:37:23.303Z 来源：《建筑模拟》2018年第25期作者：马萍萍[导读] 本文主要从技术类别、材料选择以及浇注、固化工艺等方面就环氧树脂真空浇注工艺展开探索。

马萍萍大连第一互感器有限责任公司 116200摘要：环氧树脂真空浇注工艺技术的合理应用能有效提升浇注制品的质量，因而该项近代工艺技术已经得到了人们的认可与普遍的应用。

本文主要从技术类别、材料选择以及浇注、固化工艺等方面就环氧树脂真空浇注工艺展开探索。

关键词：环氧树脂；真空浇注；盆式电压互感器在经济与技术的支持下，在国家战略的推动下，我国的特高压输变电已经进入高速发展的阶段，这就要求特高压输变电中的各项电力设备与零件都要有良好的性能与过硬的质量，气体绝缘金属封闭开关设备（GIS）作为特高压输变电中的关键设备，必须要具备良好的使用性能，而GIS的使用性能又在很大程度上受盆式电压互感器这一主要绝缘零件的影响，因而盆式电压互感器不仅要有良好的绝缘性能，同时还必须具备较高的耐SF6气体腐蚀性能以及机械性能【1】。

下文在分析环氧树脂真空浇注工艺技术主要类别的基础上，就环氧浇注件生产中原材料的选择以及具体的浇注固化工艺做一番分析。

1环氧树脂真空浇注工艺技术分类环氧树脂真空浇注工艺技术主要应用于电工、电子、电器等产品的密封绝缘处理中，施工工艺方面较多，具体的施工方式还需要根据产品的结构做具体的选择。

环氧树脂真空浇注工艺技术中的“浇注”是一个广义的词语，其中包含有多项施工工艺，具体如灌封、浇注、以及包封等环氧树脂成型工艺【2】。

下面做具体的分析。

1.1包封工艺技术包封工艺技术主要应用于小型电子元件的密封绝缘中，如电感线圈、薄膜电容器以及电阻器等。

受产品结构影响，包封工艺的操作技术以及配方较为特殊，在包封操作中，必须要采用专用的包封流水线，利用“接触变形性环氧树脂配方体系”的特殊无流挂混合料，对上述产品进行浸渍封装，浸渍封装后进行热固化，并最终被环氧树脂包封成一密封体系，进而有效提升电气元件运行的安全性与可靠性。

环氧树脂浇注成型工艺目前随着我国支柱产业之一———电力工业的飞速发展，发电行业的设备不断更新，一方面向大电流、高电压产品发展；另一方面对输变压设备也要求超高压、大容量、小型化和免维修；因此，对绝缘要求更高。

这使得环氧树脂绝缘结构和密封工艺在绝缘子、绝缘电器、变压器中得到广泛的应用。

１环氧树脂浇注原理与真空浇注工艺１．１环氧树脂浇注原理环氧树脂浇注是将环氧树脂、固化剂和其他配合料浇注到设定的模具内，由热固性流体交联固化成热固性制品的过程。

由于环氧树脂浇注产品集优良的电性能和力学性能于一体，因此，环氧树脂浇注在电器工业中得到了广泛的应用。

１．２真空浇注工艺高压开关用环氧树脂浇注绝缘制品要求外观完美，尺寸稳定，机、电、热性能满足产品要求。

目前普遍采用真空浇注成型技术。

其要点就是去除浇注制品内部和表面的气隙和气泡，减少内部应力，防止产生裂纹等。

为了达到这一目的，必须选用合适的浇注材料，使用适宜的真空浇注设备，严格控制原材料的预处理、混料、浇注和固化条件。

环氧树脂真空浇注成型工艺流程，如图１所示。

２真空浇注成型工艺关键技术（１）原材料的预处理原材料预处理是在一定温度下加热至一定时间，并经过真空处理以脱除原材料中吸附的水分、气体及低分子挥发物，达到脱气脱水的效果。

（２）混料混料的目的是使环氧树脂、填料、固化剂等混合均匀，便于进行化学反应。

混料分一次和二次混料。

树脂和填料混合称一次混料，在一次混料中加入固化剂成为二次混料。

一次混料是使填料被树脂充分浸润。

因为环氧树脂与酸酐固化剂的反应是放热反应，填料是导热性好的材料，它能将反应释放的热量向外传导而不积集，使浇注物内应力均匀分布而不产生缩痕。

二次混料时间要确保固化剂混合均匀，其温度、真空度的参数也很重要。

温度过高，将使混合料黏度迅速增加，影响脱气浇注工序；真空度用以保证混合料的脱气、脱水，但不能导致固化剂的气化，所以真空度要恰当。

（３）浇注浇注是将组装好并预热到一定温度的模具放入真空浇注罐中或在真空浇注罐内预热，模具温度略高于混合料的温度，浇注罐抽真空度到１３３０Ｐａ以下，维持一定温度［１］，最后将混合均匀的物料浇入模具内；浇注完成后要继续抽真空一段时间，以去除浇注件内所形成的气泡，即可关闭真空，打开浇注罐，将模具送入固化炉进行固化。

细说环氧树脂浇注工艺方法一．环氧树脂浇注的工艺方法：1．物料进入模具的方式来区分可分为浇注和压注。

浇注指物料自流进入模具。

它分常压浇注和真空浇注。

压注指物料在外界压力下进入模具，并且为了强制补缩，在物料固化过程中，仍保持着一定的外压，它由过去的简单加压凝胶法发展成现在成熟的自动压力凝胶法。

2．从物料固化温度来区分可分为常温浇注法和高温浇注法。

选用常温或高温浇注法是由浇注材料的本身性质所决定的，其根本区别是浇注材料固化过程中所必需的温度条件。

3．物料固化的速度来区分可分为普通固(小刘树脂在线转载)化法和快速固化法。

物料进入模具至拆模所需时间为初固化时间，普通固化需几个甚至十几个小时，快速固化法只需十几分钟至几十分钟。

二．灌封方法，现代浇注工艺中，应用比较成熟的是真空浇注法和自动压力凝胶法。

1．真空浇注工艺：真空浇注工艺是目前环氧树脂浇注中应用最为广泛，工艺条件最为成熟的工艺方法。

对于一件环氧树脂浇注的(小刘树脂在线转载)电器绝缘制品，它要求外观完美、尺寸稳定、力学性能、电性能合格。

它的这些性能取决于制件本身的设计、模具的质量、浇注用材料的选择、浇注工艺条件的控制等各个方面。

环氧树脂真空浇注的技术要点就是尽可能减少浇注制品中的气隙和气泡。

为了达到这一目的，在原料的预处理、混料、浇注等各个工序都需要控制好真空度、温度及工序时间。

2.自动压力凝胶工艺自动压力凝胶工艺是20世纪70年代初由瑞士CIBA-Geigy公司开发的技术。

因为这种工艺类似于热塑性塑料注射成型的(小刘树脂在线转载)工艺方法，因此也称其为压力注射工艺。

它的最为显著的优点是大大提高了浇注工效。

可以说自动压力凝胶技术的开发成功及在工业上的大量应用，是真空浇注由间歇、手工操作向自动化生产发展的一场革命，它和真空浇注的主要区别在于：⑴浇注材料是在外界压力下通过管道由注入口注入模具。

⑵物料的混料处理温度低，模具温度高。

⑶物料进入模具后，固化速度快，通常为十几分钟至几十分钟。

环氧板的工艺
环氧板的工艺一般包括以下几个步骤：
1. 材料准备：选择合适的环氧树脂和固化剂，按照一定的比例混合均匀，同时将所需的填料、增强材料等也准备好。

2. 板材制备：将材料混合后，倒入铝模具或玻璃纤维布中，在一定的温度和压力下进行固化，形成环氧板材。

3. 表面处理：将固化后的环氧板进行表面处理，包括去除毛刺、砂光、打磨等工序，以获得光滑平整的表面。

4. 加工成型：根据需要，对环氧板进行切割、钻孔、铣削等加工操作，以满足具体的尺寸和形状要求。

5. 表面装饰：对环氧板进行表面装饰处理，如喷涂、贴膜等，以增加其美观性和保护性。

6. 检验测试：对成品环氧板进行各项性能检测，包括强度、硬度、热稳定性等，以确保产品质量达到标准要求。

7. 包装运输：将符合要求的环氧板进行包装，以便运输和储存。

在包装过程中，
还需注意保护环氧板的表面免受损坏。
