铁路通信 第三章 通信传输系统检验作业指导书
- 格式：docx
- 大小：23.98 KB
- 文档页数：7
下载文档原格式
合集下载
通信系统作业指导书

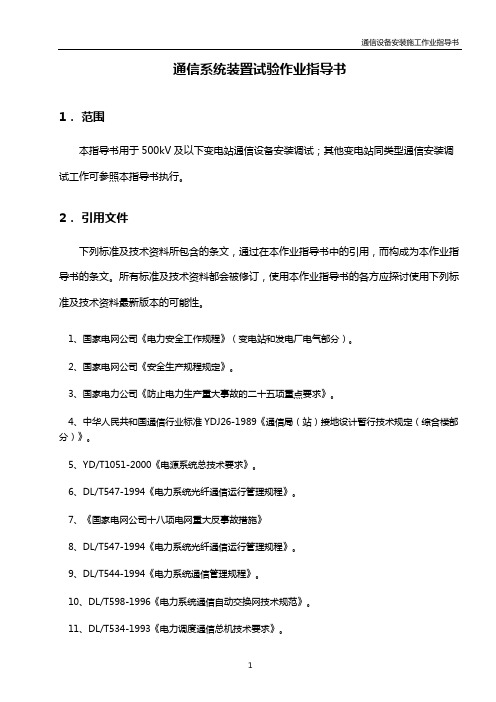

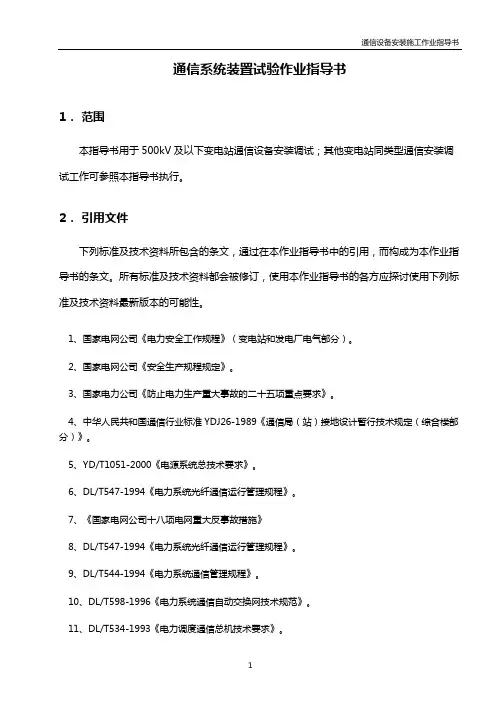

通信设备安装施工作业指导书通信系统装置试验作业指导书1．范围本指导书用于500kV及以下变电站通信设备安装调试；其他变电站同类型通信安装调试工作可参照本指导书执行。
2．引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
1、国家电网公司《电力安全工作规程》（变电站和发电厂电气部分）。
2、国家电网公司《安全生产规程规定》。
3、国家电力公司《防止电力生产重大事故的二十五项重点要求》。
4、中华人民共和国通信行业标准YDJ26-1989《通信局（站）接地设计暂行技术规定（综合楼部分）》。
5、YD/T1051-2000《电源系统总技术要求》。
6、DL/T547-1994《电力系统光纤通信运行管理规程》。
7、《国家电网公司十八项电网重大反事故措施》8、DL/T547-1994《电力系统光纤通信运行管理规程》。
9、DL/T544-1994《电力系统通信管理规程》。
10、DL/T598-1996《电力系统通信自动交换网技术规范》。
11、DL/T534-1993《电力调度通信总机技术要求》。
１电气装置调试作业指导书12、中华人民共和国通信行业标准YD2003-1992《通信设备安装抗震设计暂行规定》13、中华人民共和国电力行业标准YD2003-1992《电力通信网监测系统技术规范》。
14、中华人民共和国通信行业标准YD5021-1996《同步数字系列（SDH）光缆传输工程设计暂行规定》23 调试前工作3.1 准备工作安排3.2 人员要求33.3 工器具及相关资料3.4 危险点分析及预控措施43.5 人员分工54 试验程序及标准4.1 开工4.2 试验电源的使用64.3 工作内容和工艺标准74.3 工作内容和工艺标准89105 竣工6 试验总结。
铁路通信作业指导书
铁路通信作业指导书通信系统构成复杂，设备类型较多，施工难度较大。
受站前施工影响较大，致使工期较紧。
为能够高效、高质量的完成施工计划，特制定此作业指导书，以方便施工交流。
一、设备安装设备排列位置遵照设计位置。
设备安装时设备底面应于防静电地面平齐，设备安装稳固，与地面垂直，设备前面板应在同一平面上，设备间紧密相靠；设备与各墙面距离符合设计要求。
二、设备配线各车站设备较多，相互连线较多。
施工时要做到走线位置合理，为以后维护和扩容留有施工空间，缆线走向横向时做到水平，竖向时垂直；缆线绑扎前应顺直，不得有交叉、扭绞现象，绑扎距离均匀，缆线转弯时适当增加绑扎；缆线在布放时，注意音频电缆应和电源线分开，交流和直流电源线分开；音频配线电缆规格型号符合设计要求，电缆无破损、断线、混线现象，音频配线电缆、2M电缆中间不得有接头；音频配线电缆在卡接模块卡接时应牢固并接触良好，芯线留有适当预留；2M电缆在DDF架端子时应留有适当预留，预留应整齐美观，同轴头螺丝应拧紧；音频配线电缆、2M电缆配好线后应进行对号，确保芯线无断线、混线现象。
缆线绑扎扎带松劲度适当，尤其注意尾纤帮扎时不应过紧，以免影响光信号的传输，设备间尾纤应穿在波纹管内，盘留时弯曲半径不应小于50mm.中间站电源柜各单元应插接良好，电气接触点接触可靠、连接紧密；输入交流电源的相线和零线不得接错，不得虚接或断开；电源配线和走线固定应合理，固定可靠、稳固；交、直流电源线应分开布放，不应绑在同一线束内；电源线及地线不得有接头；直流电源线必须以线色区分正、负极，电源正、负极严禁错接和短路，接触必须牢固；严禁用接地线代替电源线。
电源线铜鼻子应使用镀锡管状铜鼻子。
接地：电源柜及各设备机架必须可靠接地，地线铜鼻子应使用镀锡管状铜鼻子，紧固螺栓采用相应规格的铜螺栓，必须配弹簧垫片。
各车站施工完后，所有缆线应统一做好标签，标签格式由项目部统一考虑。
三、施工时保持好房间的卫生，做到工具、材料摆放整齐合理，便于施工管理。
铁路通信工程施工系统调试数据通信系统调试作业指导书

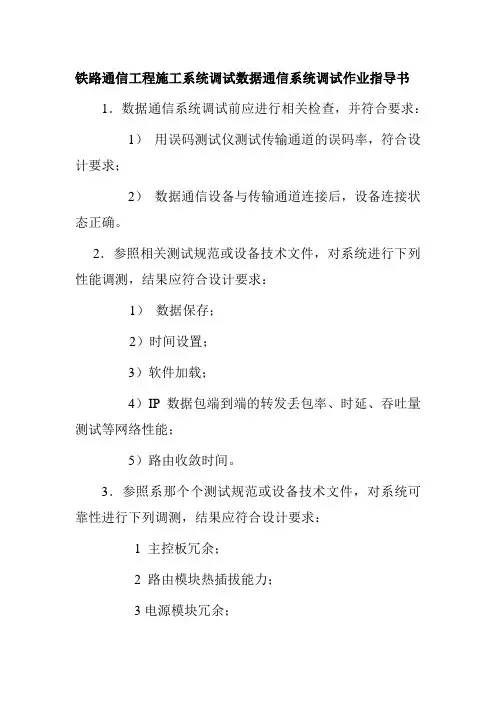

铁路通信工程施工系统调试数据通信系统调试作业指导书1．数据通信系统调试前应进行相关检查，并符合要求：1）用误码测试仪测试传输通道的误码率，符合设计要求；
2）数据通信设备与传输通道连接后，设备连接状态正确。
2．参照相关测试规范或设备技术文件，对系统进行下列性能调测，结果应符合设计要求：
1）数据保存；
2）时间设置；
3）软件加载；
4）IP 数据包端到端的转发丢包率、时延、吞吐量测试等网络性能；
5）路由收敛时间。
3．参照系那个个测试规范或设备技术文件，对系统可靠性进行下列调测，结果应符合设计要求：
1 主控板冗余；
2 路由模块热插拔能力；
3电源模块冗余；
4系统复位时间；
5路由器软件升级能力；
6VRRP 协议基本功能。
VPN 网络端到端的转发丢包率、时延、吞吐量测试，VPN网络收敛时间，主备路由反射器冗余切换。
4．参照相关测试规范或设备技术文件，对下列路由策略功能进行试验，结果应符合设计要求：
1 路由协议选用；
2路由路径验证；
3流量均衡检测。
5．参照设备技术文件，对书通信系统网管的下列资源管理功能进行试验，结果应符合设计要求和相关技术标准的规定：
1 设备管理；
2 电路管理；
3路径管理；
4IP地址管理；
5软件版本管理；。
机务段作业指导书(检修整备).docx
机务段作业指导书（检修、整备）2018-3-20 发布2018-6-1 实施淮南铁路运输分公司为适应发展的需要，进一步加强和规范职工现场作业行为，规避安全风险，提高工作质量，保证作业人员安全，特编订铁运公司各专业作业指导书（简称指导书）。
作业指导书，是以对作业人员进行标准化作业的正确指导为基准，对作业人员的工作予以规范，以达作业的一致性与标准性，充分起到对人身安全和作业质量的双重保障作用。
本指导书包括车、机、工、电、辆相关专业的作业指导意见及工器具的操作、使用要求。
在各专业原版《作业标准》内容的基础上进行部分修改、补充，同时将《人身安全保护暂行规定》内容融入到里面。
依据现行国家标准GB6441—86《企业职工伤亡事故分类》，将事故类别划分成20项。
本书根据20项的不同类别，增加了对关键作业环节的安全风险评估及相应的安全卡控，主要内容为现场作业中的危险点分析及预控措施，做到事前预防，安全关口前移，是班前会布置、讨论的重点内容。
本指导书主要由通用作业要求、岗位作业程序及安全风险评估、安全风险卡控措施及其他作业安全规定等部分组成。
通用作业要求部分包括一班作业内容、安全通用规定及相关通用制度；岗位作业程序及安全风险评估部分主要为不同岗位、不同方式作业时应执行的作业顺序、作业质量标准、作业环节安全风险评估及相应卡控措施；其他作业安全规定部分主要为该专业涉及使用工器具的相关规定。
编订人员希望通过这样的结构，使现场人员简洁明了的掌握一班需要干那些工作、工作过程有什么标准、哪些环节存在安全风险及如何规范操作来预防安全风险。
本作业指导书按车、机、工、电、辆专业编订，共九册。
车务专业一册, 由运输管理部编订；机务专业按机车乘务、机车检修整备分为两册，由机辆管理部编订；工务专业共一册，由工电管理部编订；电务专业按供电、通信、信号分为三册，由工电管理部编订；车辆专业按车辆运用、车辆检修分为两册，由机辆管理部编订。
本作业指导书编订过程得到安监处和各生产单位的大力支持，给出了很好的修订意见。
铁路通信施工作业指导书
铁路通信施工作业指导书公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]通信工程施工作业指导书单位：编制：审核：批准：2011年3月1日发布 2011年4月1日实施目录1一、通信线路建筑作业指导书1.适用范围适用于盘营客专铁路通信工程光电缆敷设、引入及成端，缆沟开挖、光电缆防护施工。
2.作业准备内业准备应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
外业准备施工作业层中所涉及的各种外部技术数据收集，如径路复测等。
修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
如站前光、电缆槽是否已具备敷缆条件等。
所敷设的光缆应满足铁运【2010】142号文的规定。
3. 技术要求1.施工中要统一标准、统一工艺，组织施工人员进行现场定标。
2.敷设径路按设计要求施工。
3.占用的槽道和位置符合设计要求。
4.槽道内摆放顺直自然。
5.槽内同事敷设多条光电缆时，互不交叉，标识明确。
6.光缆的弯曲半径不小于光缆外径的15倍，铝护套电缆不小于电缆外径的15倍。
7.光缆引入室内时，应在引入井或室内上机架前做绝缘节，室内、室外金属护层及金属加强芯应断开，并彼此绝缘。
8.光缆引入室内应终端在光配线架或光终端盒上。
9.引入室内的光缆应固定安装牢固。
10.光电缆引入时不同型号、规格的光电缆上、下行标识应清晰、准确。
11.室内电缆分线盒安装在墙上时，分线盒安装位置符合设计要求，引入口到分线盒的电缆应采取防护措施。
12.成端电缆的芯线应编把，芯线宜保持原有扭矩。
13.光缆终端接续光缆终端接续是指光缆进入机房后，在光缆配线架（ODF架）或终端盒上与光尾纤进行收容接续，从而将需要的光纤下站后为传输提供通道。
光缆终端接续在ODF架安装完毕后进行。
PA-8000系统调试作业指导书(通用-济南站)
PA-8000 大铁路系统调试作业指导书试用版-济南站控制软件（共25页）编制：审核：批准：目录1.单机设备功能2.组网通信功能3.信源及广播区设置4.信源广播功能5.应急广播功能6.可编程电源控制器（TBA-8420）的延时上电功能7.功放检测控制器（TBA-8650）的检测倒机功能8.消防紧急回路选择器（TBA-8130）的消防广播功能9.噪声检测装置（TBA-3850）的设备参数设置及噪检功能10.负载监测控制器（TBA-8640）的设备参数设置1- 单机设备功能系统搭建完成后，对单个设备依次进行上电，然后确认每个设备在未组网时的上电状态是否合格。
①透镜状态栏“正常”灯闪烁。
②开机指示栏依次点亮后，第1~5路灯关闭，第③延时时间栏依次显示延时时间后，自动变为“④按键背景灯常亮。
①开机后有“嘀”声。
②显示屏显示“系统组网”状态 ③工作灯常亮。
①开机后有“嘀”声。
②状态显示中“工作”灯闪亮。
①开机后有“嘀”声。
②广播区通道指示灯和话筒灯常亮3秒后关闭。
工作灯常亮第6路灯常亮显示为ON按键背景灯常亮正常灯闪烁 工作灯常亮工作灯常亮①第1路选通灯常亮。
②显示屏显示电平数值。
例如：“③手动调节“平可以增加和减少。
①开机后有继电器吸合声音。
②音量指示灯闪亮一下后关闭，后话筒灯常亮。
①上电后，工作指示灯、选通灯等部分显示灯会循环闪烁。
②然后状态显示中的部分显示灯会常亮,如下所示:③ 按键指示灯保持常亮状态。
（常亮灯的颜色为绿色）工作灯、通信灯、查询灯常亮“1~5”灯常亮 按键背景灯常亮③显示屏最终显示“音量”和“温度”。
①上电后风扇转动3~5秒后停止。
②输出灯闪烁一下，显示地址信息①开机后有继电器吸合声音。
②工作灯常亮，四路输出显示“00”。
工作灯常亮③如果连接噪检探头，相应的指示电平数值会变化。
2-组网通信功能1）根据下表中的说明，对单机设备进行组网操作，并确认组网后状态是否合格。
①开机时常按“9”和“10”进行组网，网管检测装置TBA-3830会发出“嘀”声，并在网管检测设备中有显示，①开机时常按编码器旋钮。
160公里动车组无线上网系统检修作业指导书
作业指导书
160公里动车组无线上网系统检修
目录
一、作业介绍 (3)
二、作业流程图 (4)
三、作业程序、标准及示范 (5)
作业前准备 (5)
清扫 (5)
硬件连接检查 (5)
状态检查 (5)
通电功能检查 (6)
完工整理 (6)
四、工装设备、检测器具及材料 (6)
一、作业介绍
1．适用范围：适用于160KM动力集中电动车组无线上网（WIFI）系统检修试验作业
2.上道工序：插设安全号志
3.下道工序：撤除安全号志
4.作业场地：客整所
5．人员及工种要求：
5.1. 《铁路客车段修规程》、《铁路客车电气装置检修规则》、《时速160公里动力集中电动车组拖车及控制车（不含机务、电务设备）D3、D4修规程（暂行）》相关标准。
5.2.取得《铁路岗位培训合格证》。
6.作业要点：
6.1.作业过程中按规定穿戴好防护用品。
6.2.作业过程中注意用电安全，作业前确认用电安全警示标识揭挂到位
6.3.多人作业及试验时应做好呼唤应答。
二、作业流程图
三、作业程序、标准及示范
四、工装设备、检测器具及材料（一）工装设备、检测器具、工具清单
顺号名称单位数
量
规格或型号检查周期图片。
铁路通信第一章通信传输系统线路作业指导书
铁路通信第一章通信传输系统线路作业指导书第二篇通信工程第一章通信传输系统线路作业指导书1. 适用范围适用于通信传输系统通信线路施工。
2. 作业准备2.1 内业技术准备在作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
光电缆敷设前应按长度及特性进行配盘。
2.2 外业技术准备对施工地段进行线路调查，对光电敷设路径复测，对光电缆槽道进行核查，确定人（手）孔位置及防护措施，并建立施工台帐。
对施工作业层中涉及的各种外部技术数据收集齐全。
2.3 材料、物资、人员准备工程所需光电缆材料进场并且经过检验合格；所需各类防护材料都经过报验检测合格；所需机械器具准备齐全，报验合格；工程所需人员都到位，并经过技术培训和安全教育。
3. 技术要求3.1 光电缆主要设备材料到达现场应对其进行检查，其型号、规格、质量符合设计要求及相关技术标准。
3.2 光电缆敷设前应进行单盘检测，其性能应符合设计要求及相关技术标准的规定。
3.3 通信线路的敷设径路应符合设计规定。
采用直埋方式时，其埋深应符合设计规定。
当上下桥、护坡时的防护措施应符合设计规定。
3.4 光电缆接头完成后，需做光电缆线路性能测试，各种指标均要满足设计要求和相关技术标准。
4. 施工程序施工程序为：施工准备→线路路径现场复测和确定→光电缆沟开挖→沟深检查→防护材料运送到位→光电缆敷设→余留处理→回填→检查回填质量→包封防护→光电缆接头→光电缆连接性能测试。
其中每一个单独区段在光电缆接头前的工序可以单独进行，在相临区段的回填完成后，才能进行光电缆的接头处理和连接测试。
5. 施工要求5.1 光电缆沟的规格光电缆沟要平直，与中心线左右偏移不可太大。
弯曲的沟要符合光电缆弯头的孤形，不可急转弯。
铁路通信工程系统调试作业指导书
铁路通信工程系统调试作业指导书1.适用范围适用于盘营客专通信各子系统调试施工。
2.作业准备2.1内业技术准备应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2外业技术准备施工作业层中所涉及的各种外部沟槽管洞、引入孔等是否已具备条件，房屋门窗等是否已安装完成，防静电地板是否安装完成等。
3、技术要求3.1传输系统1．传输系统光通道的接收光功率P1不应超过系统的过载光功率，并应符合下式要求：P1≥P R+M c+M e+M t式中 P1-接收端在R点实测系统接收光功率（dBm）;P R-在R点侧得的接收器的接收灵敏度（dBm）M C-光缆富裕度（dB）Me-设备富裕度（dB）M t-光通道代价（dB）1.SDH传输系统误码系统指标应符合设计要求和相关技术标准的规定2.传输系统抖动性能应符合下列要求：1）SDH网络接口和数字段输出口的最大输出抖动应符合相关要求。
2）SDH网络输入口和数字段输入口的最大抖动容县应符合相关要求。
3）PDH2048 Kbit/s网络输出口最大允许输出抖动应符合相关要求。
4．传输系统的保护倒换功能和性能应符合下列要求：1）保护倒换准则符合设计要求。
2）在设计要求的保护倒换方式下，保护倒换时间不大于50ms。
5．传输系统的同步和定时功能应符合下列要求：1）同步和定时方式敷设设计要求。
2）同步和定时源切换功能正常。
6．SDH系统下列功能应符合设计要求：1）公务系统操作功能。
2）开销和维护功能3）告警功能7．MSTP 下列以太网功能和性能应符合设计要求：1）透传功能2）汇聚功能3）二层交换系统功能4）以太网透传和二层交换的吞吐量、丢包率和时延指标8．SDH网管功能应符合下列要求：1）通用功能2）故障管理功能3）性能管理功能4）配置管理功能5）安全管理功能6）本地维护终端（LCT）功能9．MSTP网管下列功能应符合设计要求和相关技术标准的规定：1）通用功能2）故障管理功能3）性能管理功能4）配置管理功能5）安全管理功能3.2接入网系统1．光线路终端（OLT）、光网络单元（ONU）的光接口发送光功率、接收灵敏度应符合设计要求和相关技术标准的规定。
铁路信号与通信作业指导书
铁路信号与通信作业指导书第1章铁路信号与通信基础 (4)1.1 信号与通信概述 (4)1.2 铁路信号与通信系统组成 (4)第2章信号设备与系统 (4)2.1 信号设备分类及功能 (4)2.1.1 发射设备 (4)2.1.2 接收设备 (5)2.1.3 联锁设备 (5)2.1.4 闭塞设备 (5)2.2 信号系统类型及特点 (5)2.2.1 固定信号系统 (5)2.2.2 移动信号系统 (5)2.2.3 自动信号系统 (5)2.2.4 联锁信号系统 (5)2.3 信号设备维护与检修 (6)2.3.1 定期检查 (6)2.3.2 定期维护 (6)2.3.3 故障处理 (6)2.3.4 技术改造 (6)2.3.5 人员培训 (6)第3章通信设备与系统 (6)3.1 通信设备分类及功能 (6)3.1.1 传输设备 (6)3.1.2 交换设备 (6)3.1.3 接入设备 (7)3.1.4 支撑设备 (7)3.2 通信系统类型及特点 (7)3.2.1 有线通信系统 (7)3.2.2 无线通信系统 (7)3.2.3 光通信系统 (7)3.3 通信设备维护与检修 (7)3.3.1 日常维护 (7)3.3.2 定期检修 (7)3.3.3 应急抢修 (7)3.3.4 技术培训与安全管理 (8)第4章联锁系统 (8)4.1 联锁系统概述 (8)4.2 联锁设备及其功能 (8)4.2.1 联锁机 (8)4.2.2 联锁表示器 (8)4.2.3 联锁操作设备 (8)4.3.1 联锁表 (9)4.3.2 联锁操作 (9)第5章自动闭塞系统 (9)5.1 自动闭塞系统概述 (9)5.2 自动闭塞设备及其功能 (9)5.2.1 轨道电路 (9)5.2.2 信号机 (9)5.2.3 联锁设备 (10)5.2.4 列车控制设备 (10)5.3 自动闭塞系统操作与维护 (10)5.3.1 操作 (10)5.3.2 维护 (10)第6章信号检修与施工 (10)6.1 信号设备检修流程 (10)6.1.1 检修前期准备 (10)6.1.2 检修作业实施 (10)6.1.3 检修质量控制 (11)6.1.4 检修后期工作 (11)6.2 信号设备施工要求 (11)6.2.1 施工前期准备 (11)6.2.2 施工现场管理 (11)6.2.3 施工质量控制 (11)6.2.4 施工后期工作 (11)6.3 信号设备验收与调试 (11)6.3.1 验收流程 (11)6.3.2 调试工作 (12)6.3.3 验收资料整理 (12)第7章通信检修与施工 (12)7.1 通信设备检修流程 (12)7.1.1 检修前准备 (12)7.1.2 设备停机 (12)7.1.3 检修操作 (12)7.1.4 检修记录 (12)7.1.5 检修后验收 (12)7.1.6 投运 (12)7.2 通信设备施工要求 (12)7.2.1 施工方案 (13)7.2.2 施工准备 (13)7.2.3 施工过程 (13)7.2.4 施工记录 (13)7.2.5 施工验收 (13)7.3 通信设备验收与调试 (13)7.3.1 验收流程 (13)7.3.3 验收记录 (13)7.3.4 验收合格 (13)第8章信号与通信安全保障 (13)8.1 安全防护措施 (13)8.1.1 物理安全防护 (13)8.1.2 技术安全防护 (14)8.1.3 人员安全培训 (14)8.2 紧急处理 (14)8.2.1 报告与响应 (14)8.2.2 处理流程 (14)8.3 安全管理制度 (14)8.3.1 安全生产责任制 (14)8.3.2 安全生产规章制度 (14)8.3.3 安全生产培训与宣传教育 (15)8.3.4 安全生产检查与考核 (15)第9章信号与通信设备维护管理 (15)9.1 设备维护策略 (15)9.1.1 维护原则 (15)9.1.2 维护分类 (15)9.1.3 维护内容 (15)9.2 设备故障诊断与处理 (15)9.2.1 故障诊断 (15)9.2.2 故障处理 (15)9.3 设备更新与改造 (16)9.3.1 更新原则 (16)9.3.2 更新内容 (16)9.3.3 改造实施 (16)第10章信号与通信技术发展趋势 (16)10.1 数字化与网络化 (16)10.1.1 数字化技术 (16)10.1.2 网络化技术 (16)10.2 智能化与自动化 (16)10.2.1 智能化技术 (17)10.2.2 自动化技术 (17)10.3 我国铁路信号与通信技术发展展望 (17)10.3.1 提高信号与通信设备的国产化水平 (17)10.3.2 推进铁路信号与通信技术标准国际化 (17)10.3.3 深化铁路信号与通信技术与新一代信息技术的融合 (17)10.3.4 强化铁路信号与通信系统的安全保障 (17)10.3.5 拓展铁路信号与通信技术在城轨、货运等领域的应用 (17)第1章铁路信号与通信基础1.1 信号与通信概述铁路信号与通信是铁路运输安全、准时、高效运行的重要技术保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三章通信传输系统检验作业指导书1.适用范围适用于通信传输系统检验。
2. 作业准备2.1 内业技术准备。
在作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2 外业技术准备单项设备上电检验之前，应确认设备配线正确、供电正常、接地良好。
系统检验前，设备单机检验应完成并合格。
系统检验前应确认相关的光电缆线路良好。
检验所用仪器、仪表应经计量检验，并在计量检验有效期内。
3. 技术要求3.1 SDH设备性能检测技术要求3.1.1 光接口性能应满足下列要求：（1）光接口的平均发送光功率、接收机灵敏度、过载光功率和反射系数应符合《同步数字体系（SDH）光缆线路系统进网要求》（GB 15941）的规定。
（2）光输入口接收信号允许频偏不应大于±20×10-6。
（3）SDH设备输出AIS信号的速率偏差对于再生器在范围±20×10-6内；对于复用器在保持工作方式下在范围±0.37×10-6内，在自由振荡工作方式下在范围±4.6×10-6内。
3.1.2 电接口输出信号（包括AIS）比特率、输入口允许频偏应满足下表的要求。
3.1.3 SDH设备抖动性能应满足下列要求：（1）SDH设备的网络STM-N输入口的抖动容限应符合《同步数字体系（SDH）光缆线路系统进网要求》（GB 15941）的规定。
（2）PDH支路输入口抖动容限应符合《同步数字体系（SDH）光缆线路系统进网要求》（GB 15941）的规定。
（3）再生器抖动传递函数特性应符合《同步数字体系（SDH）光缆线路系统进网要求》（GB 15941）的规定。
（4）SDH设备的映射抖动：设备解复用侧接收没有指针活动的STM-N信号时，在PDH支路输出口所产生的抖动应符合下表的要求。
（5）SDH设备的结合抖动：支路映射和指针调节结合作用，在设备的解复用侧PDH支路口所产生的抖动应符合下表的要求。
3.1.4 基于SDH的多业务节点（MSTP）的以太网接口性能应满足下列要求：（1）以太网物理接口各项指标应符合《基于SDH的多业务传送节点技术条件》（YD/T 1238）的相关要求。
（2）以太网透传功能的性能指标应符合《基于SDH的多业务传送节点技术条件》（YD/T 1238）的相关要求。
（3）以太网二层交换功能的性能指标应符合《基于SDH的多业务传送节点技术条件》（YD/T 1238）的相关要求。
3.2 SDH系统性能检测3.2.1 光通道性能应符合下列要求：（1）R点接收光功率为：P1≥P R＋Mc＋Me式中P1—实际测得光功率（dBm）；PR—光接收机灵敏度（dBm）；Mc—光缆线路余量（dB）；Me—光设备余量。
（2）STM-1、4、16系统光缆S点回波损耗应符合相关技术标准要求；STM- 64系统光缆S 点回波损耗除I-64.1 r、I-64.1以及S-64.1的指标要求为14dB，其余为24dB。
3.2.2 SDH系统抖动性能应符合下列要求：（1）SDH网络输出口和数字段输出口的输出抖动性能应满足下表。
注：括号中数字为数字段指标。
（2）SDH网络和数字段STM-N输入口的抖动容限应符合《同步数字体系（SDH）光缆线路系统进网要求》（GB 15941）的规定。
（3）PDH网络输出口的输出抖动应满足下表的要求。
3.2.3 SDH系统误码性能参数指标应符合《同步数字体系（SDH）光缆线路系统进网要求》（GB 15941）的规定。
3.2.4 当出现下列情况之一时，系统应进行复用段保护或通道保护倒换，其保护倒换时间小于或等于50ms，恢复方式下的等待时间为5～12min：（1）信号丢失（LOS）；（2）帧丢失（LOF）；（3）告替指示信号（AIS）；（4）超过门限的误码缺陷；（5）指针丢失（LOP）。
3.2.5 基于SDH的多业务节点（MSTP）系统以太网透传和交换的以下性能应符合设计要求：（1）系统端口吞吐量；（2）系统丢包率；（3）系统数据传输时延；（4）系统长期丢包率。
3.3 SDH 系统功能检验3.3.1 对于STM-16及以上高速率的SDH设备接收系统未收到光信号时，激光器应能自动关闭。
3.3.2 SDH设备接收到各种告警信号后，应向上游和下游发出相应的告警响应信号，并应符合下表的要求。
3.3.3 各站勤务电话编号符合设计要求，选址方式呼叫正确；声音清晰，无杂音；群呼方式符合设计要求。
3.3.4 基于SDH的多业务节点（MSTP）应具有下列以太网透传功能：（1）保证以太网业务的透明性，包括以太网MAC帧、VLAN标记等的透明传送；（2）以太网数据帧的封装采用PPP协议、LAPS协议或GFP协议；（3）传输链路带宽可配置；（4）数据帧可采用ML-PPP协议封装或采用VC的连续级联／虚级联映射来保证数据帧在传输过程的完整性。
3.3.5 基于SDH的多业务节点（MSTP）应具有下列以太网二层交换功能：（1）保证以太网业务的透明性，包括以太网MAC帧、VLAN标记等的透明传送；（2）以太网数据帧的封装采用PPP协议、LAPS协议或GFP协议；（3）传输链路带宽可配置；（4）数据帧可采用ML-PPP协议封装或采用VC的连续级联／虚级联映射来保证数据帧在传输过程的完整性；（5）转发／过滤以太网数据帧；（6）根据VLAN信息转发／过滤数据帧；（7）提供自学习和静态配置两种可选方式维护MAC地址表；（8）支持生成树（STP）协议；（9）支持以太网端口流量控制；（10）支持链路聚合。
3.4 SDH系统网管检验3.4.1 网管系统的基本功能应符合下列要求：（1）用户界面简洁、友好；界面显示为中文或英文。
（2）支持本地接入和远程接入；支持多用户同时操作。
（3）能够实时打印、存储。
（4）备份软件和数据，当安全受到侵扰后，能利用备份文件恢复业务。
3.4.2 网管系统应具有下列管理功能：（1）配置管理功能：对网元数据、保护功能、时钟进行配置；检查配置数据的合法性与一致性；查询／打印配置数据。
（2）故障管理功能：支持设备告警、服务质量告警、通信告警、环境告警及处理失败等告警类型；支持紧急告警、主要告警、次要告警、提示告警、未确认告警等告警级别；能够实现告警收集与显示、故障定位、告警查询与统计、告警确认与清除、告警过滤、告警同步等。
（3）性能管理功能：能在指定的时间段内以指定的监测周期对指定的监测对象进行性能参数测量，包括设定／查询性能监测参数；设置性能参数门限；查询性能数据；存储性能数据生成报表等。
（4）安全管理功能：包括用户管理、访问权限控制、操作日志管理、登录日志管理等。
4. 施工程序测量仪器性能检查→传输设备开机检查→测量仪器接入传输设备→测量数据和记录→检查和分析数据→分析和查找故障→故障处理→检查结束→恢复设备原有状态。
5. 施工要求5.1 在单机测试正常的情况下，按系统设计，可靠连接各设备单元，用网管进行数据配置。
5.2 参照相关测试规范或产品说明书，对SDH业务下列功能和性能进行调试，结果应符合设计要求和相关技术标准的规定：5.2.1 SDH性能：数字段误码、系统抖动、SDH网路输出口的最大输出抖动、PDH网路接口最大允许输出抖动、光接口回波损耗、保护倒换时间测试（SDH线路系统保护倒换、SDH 复用段倒换环保护倒换、通道倒换环保护倒换、多环或子网保护倒换）、SDH的开销和维护信号测试。
5.2.2 SDH功能（1）公务系统操作试验；（2）激光器保护功能；（3）开销和维护功能；（4）定时源选择和切换功能；（5）保护倒换功能：按设计要求的保护倒换准则进行试验。
5.3 参照相关测试规范或产品说明书，对以太网业务下列功能和性能进行调试，结果应符合设计要求和相关技术标准的规定：5.3.1 透传功能试验：最大帧长度、最小帧长度、异常帧检测、流量控制、自协商、VLAN 支持的ID范围测试、以太网帧格式测试、统计计数功能测试、带宽可配、用户安全隔离、映射颗粒测试、极限带宽测试、业务保护测试、吞吐量、过载丢包率、长期丢包率、时延、背靠背。
5.3.2 汇聚功能试验：多端口到单端口的以太网业务汇聚、多分支网元到中心网元的以太网业务汇聚、多端口到单端口的以太网业务共享。
5.3.3 二层交换系统性能测试和功能试验：最大帧长度、最小帧长度测试、异常包检测、流量控制、自协商、以太网帧格式测试、VLAN功能测试、VLAN优先级测试、单播帧处理测试、多播帧处理测试、广播帧处理测试、MAC地址动态学习功能测试、MAC地址静态配置功能测试、MAC地址学习速度测试、MAC地址老化时间测试、MAC地址表容量测试、生成树功能测试、统计计数功能测试、带宽可配、用户安全隔离、映射颗粒测试、极限带宽测试、业务保护测试、吞吐量、过载丢包率、长期丢包率、时延、背靠背、QOS策略。
5.4 参照相关测试规范或产品说明书，对ATM业务下列功能和性能进行调试，结果应符合设计要求和相关技术标准的规定：5.4.1 ATM系统功能试验：VP空间组播测试、VC空间组播测试、VP逻辑组播测试、VC逻辑组播测试、增加一个或多个VP组播叶节点的测试、增加一个或多个VC组播叶节点的测试、移去一个或多个ATM组播叶节点的测试、ATM自动保护测试、层间保护测试、ATM保护倒换外部命令测试、端口环回测试。
5.4.2 ATM系统测试：信元传送质量测试（业务类型、信元丢失率CLR、信元差错率CER、信元传送时延CTD、信元时延变化CDV）。
5.4.3 通过系统网管，确认MSTP的时钟性能。
5.5 参照相关测试规范或产品说明书，对传输系统的下列网管功能进行试验，结果应符合设计要求和相关技术标准的规定：5.5.1 通用功能：系统接入方式、安全可靠性、软件管理、数据管理、软件技术、用户界面、系统性能、北向接口。
5.5.2 故障管理功能：告警类型、告警严重级别、告警状态、SDH告警、以太网告警、ATM告警、告警报告收集与显示、告警严重等级分配、告警屏蔽、告警相关性抑制和故障定位、告警查询与统计、告警确认、告警清除、告警显示过滤、告警同步。
5.5.3 性能管理功能：SDH性能参数、以太网业务性能参数、ATM业务性能参数、性能参数收集方式、设定性能监测参数、查询／修改性能监测参数、性能数据上报管理、性能门限管理、性能数据查询、性能数据存储。
5.5.4 配置管理功能：拓扑管理（网元拓扑视图、拓扑图查看、拓扑图导航、拓扑图定位、网络监视、拓扑编辑）、配置数据管理（配置日志管理、配置数据合法性检查、配置数据一致性检查、自动生成配置数据、拷贝配置数据、上载功能、下载功能）、网元配置管理（网元管理、SDH业务管理、设备保护和倒换管理、SDH保护管理、SDH设备保护倒换管理、以太网业务管理、ATM业务管理、ATM VP保护倒换、公务管理、同步定时源管理、同步时钟定时源管理、网元时间管理、扩容管理、SDH开销管理）。
