兄弟款花样机,打版说明

安全须知当使用机器时，必须遵守基本安全注意事项，这些事项包括：使用之前请务必阅读使用说明书。

危险 -为了降低触电的危险：1. 机器在无人看管时，切勿将电源线插头插入电源插座。

使用后和清洁前请务必从电源插座中拔出机器的电源线插头。

警告-为了降低灼伤、火灾、触电或人身伤害的危险：1. 请勿将本机作为玩具使用。

当儿童使用本机或使用机器时附近有儿童时，请务必悉心看护。

2. 只能将本机用于本说明书规定的用途。

只能使用厂商在本说明书中推荐的配件。

3. 当电源线或插头破损、机器不能正常工作、发生过跌落或损坏或曾掉入水中时，切勿继续使用。

请将机器送到就近的授权代理零售商或维修服务中心，请专业人员对其进行检修、及对电气或机械进行调整。

4. 操作机器时切勿堵塞任何通风口。

要确保机器的通风口中不要堆积任何飞绒、灰尘或碎布。

5. 切勿让任何物体掉进开口或将异物插入任何开口。

6. 请勿在室外使用。

7. 请勿在使用喷雾剂或存放氧气的场所使用本机。

8. 若要断开电源，请先将主电源开关置于表示关闭的“{”位置，然后再从电源插座拔出插头。

9. 拔插头时请勿直接拉电源线。

请握住插头部分（而不是电源线）将它拔出。

10.请勿用手指触碰任何运动部件。

在机针附近要特别小心。

11.请务必使用合适的针板。

使用不合适的针板会引起断针。

12.请勿使用弯曲的针。

13.在针区域进行调整，如换针时，请将主电源开关置于“{”位置。

14.上润滑油或进行其它在本说明书中提到的用户保养调整操作时，请务必从电源插座中拔出机器的电源插头。

15.在没有监护的情况下，本缝纫机不适合年幼儿童或残疾人使用。

16.应妥善看护年幼儿童，不要让他们玩耍机器。

17.将手指远离所有缝纫机开口处，如接近导轨的地方，否则能会造成人身伤害。

18.如果LED照明灯（发光二极管）损坏，必须由授权经销商进行更换。

19.为了避免触电或火灾，请勿使用损坏的电源插头或松动的电源插座，并确保电源插头完全插入且牢靠。

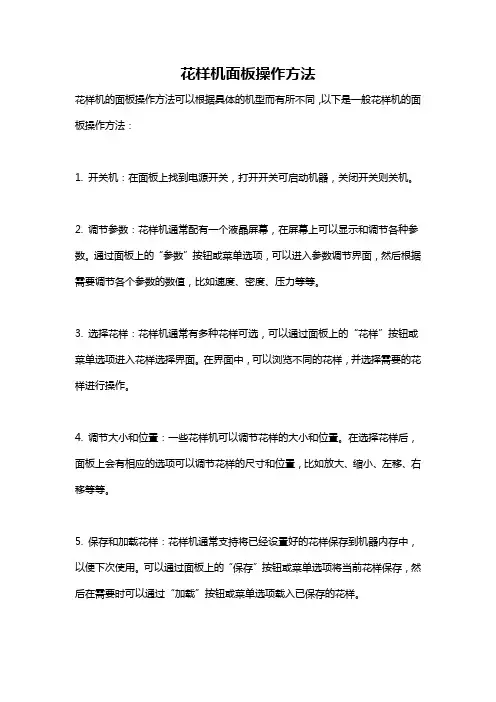

花样机面板操作方法
花样机的面板操作方法可以根据具体的机型而有所不同，以下是一般花样机的面板操作方法：
1. 开关机：在面板上找到电源开关，打开开关可启动机器，关闭开关则关机。

2. 调节参数：花样机通常配有一个液晶屏幕，在屏幕上可以显示和调节各种参数。

通过面板上的“参数”按钮或菜单选项，可以进入参数调节界面，然后根据需要调节各个参数的数值，比如速度、密度、压力等等。

3. 选择花样：花样机通常有多种花样可选，可以通过面板上的“花样”按钮或菜单选项进入花样选择界面。

在界面中，可以浏览不同的花样，并选择需要的花样进行操作。

4. 调节大小和位置：一些花样机可以调节花样的大小和位置。

在选择花样后，面板上会有相应的选项可以调节花样的尺寸和位置，比如放大、缩小、左移、右移等等。

5. 保存和加载花样：花样机通常支持将已经设置好的花样保存到机器内存中，以便下次使用。

可以通过面板上的“保存”按钮或菜单选项将当前花样保存，然后在需要时可以通过“加载”按钮或菜单选项载入已保存的花样。

6. 启动和停止：通过面板上的“启动”按钮或菜单选项，可以让机器开始工作，执行所选的花样。

同样，通过“停止”按钮或菜单选项，可以让机器停止工作。

请注意，不同的花样机可能有不同的面板布局和功能。

在操作花样机之前，建议先阅读用户手册，了解具体的操作方法和功能说明。

3. 安装方法

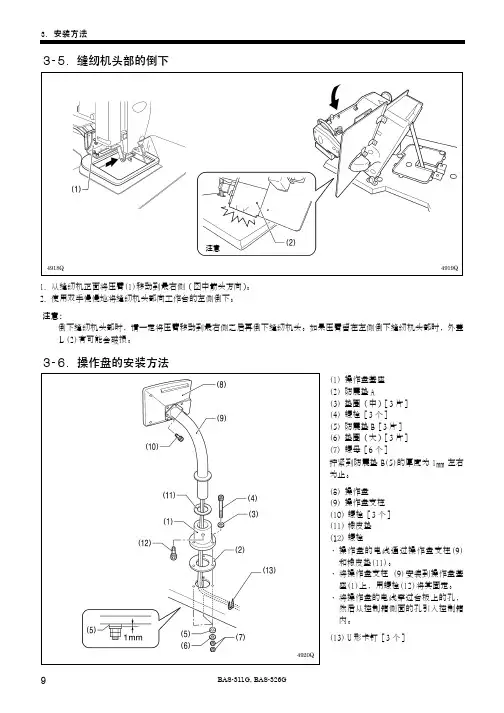

３-５.缝纫机头部的倒下
注意
4919Q
1. 从缝纫机正面将压臂(1)移动到最右侧（图中箭头方向）。

2. 使用双手慢慢地将缝纫机头部向工作台的左侧倒下。

注意：
倒下缝纫机头部时，请一定将压臂移动到最右侧之后再倒下缝纫机头。

如果压臂留在左侧倒下缝纫机头部时，外盖Ｌ(2)有可能会破损。

３-６. 操作盘的安装方法
(1) 操作盘基座
(2) 防震垫A
(3) 垫圈（中）［3片］
(4) 螺栓［3个］
(5) 防震垫B［3片］
(6) 垫圈（大）［3片］
(7) 螺母［6个］
拧紧到防震垫B(5)的厚度为1mm左右
为止。

(8) 操作盘
(9) 操作盘支柱
(10) 螺栓［3个］
(11) 橡皮垫
(12) 螺栓
· 操作盘的电线通过操作盘支柱(9)
和橡皮垫(11)。

· 将操作盘支柱 (9)安装到操作盘基
座(1)上，用螺栓(12)将其固定。

· 将操作盘的电线穿过台板上的孔，
然后从控制箱侧面的孔引入控制箱
内。

(13) U形卡钉［3个］
4920Q
9 BAS-311G, BAS-326G。

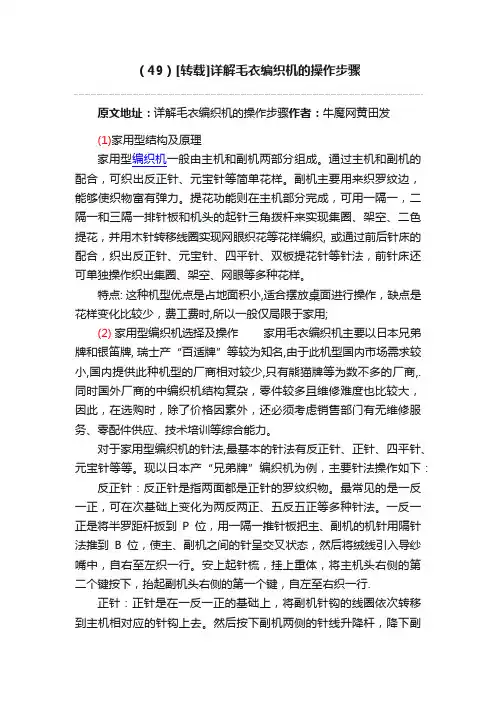

（49）[转载]详解毛衣编织机的操作步骤原文地址：详解毛衣编织机的操作步骤作者：牛魔网黄田发(1)家用型结构及原理家用型编织机一般由主机和副机两部分组成。

通过主机和副机的配合，可织出反正针、元宝针等简单花样。

副机主要用来织罗纹边，能够使织物富有弹力。

提花功能则在主机部分完成，可用一隔一，二隔一和三隔一排针板和机头的起针三角拨杆来实现集圈、架空、二色提花，并用木针转移线圈实现网眼织花等花样编织, 或通过前后针床的配合，织出反正针、元宝针、四平针、双板提花针等针法，前针床还可单独操作织出集圈、架空、网眼等多种花样。

特点: 这种机型优点是占地面积小,适合摆放桌面进行操作，缺点是花样变化比较少，费工费时,所以一般仅局限于家用;(2)家用型编织机选择及操作家用毛衣编织机主要以日本兄弟牌和银笛牌, 瑞士产“百适牌”等较为知名,由于此机型国内市场需求较小,国内提供此种机型的厂商相对较少,只有熊猫牌等为数不多的厂商,. 同时国外厂商的中编织机结构复杂，零件较多且维修难度也比较大，因此，在选购时，除了价格因素外，还必须考虑销售部门有无维修服务、零配件供应、技术培训等综合能力。

对于家用型编织机的针法,最基本的针法有反正针、正针、四平针、元宝针等等。

现以日本产“兄弟牌”编织机为例，主要针法操作如下：反正针：反正针是指两面都是正针的罗纹织物。

最常见的是一反一正，可在次基础上变化为两反两正、五反五正等多种针法。

一反一正是将半罗距杆扳到P位，用一隔一推针板把主、副机的机针用隔针法推到B位，使主、副机之间的针呈交叉状态，然后将绒线引入导纱嘴中，自右至左织一行。

安上起针梳，挂上重体，将主机头右侧的第二个键按下，抬起副机头右侧的第一个键，自左至右织一行.正针：正针是在一反一正的基础上，将副机针钩的线圈依次转移到主机相对应的针钩上去。

然后按下副机两侧的针线升降杆，降下副机，卸下连接臂，装上主机头插入板装置，将线引入喂纱嘴中，然后推动机头进行编织。

PD-3000使用说明书·基本篇编程装置在使用编程装置之前请先阅读本使用说明书。

请将本使用说明书放在便于查阅的地方保管。

本「使用说明书·基本篇」，只记述了其基本内容。

关于更详细的内容请参考「Document CD」中的使用说明书。

十分感谢您购买兄弟牌工业缝纫机。

在使用缝纫机之前，请仔细阅读<为了您的安全使用>和使用说明。

工业缝纫机的特性之一，因为要在机针和旋梭等运动零部件附近进行操作，而这些零部件很容易引起受伤的危险，所以请在受过培训的人或熟练人员的安全操作知识的指导下，正确地使用本缝纫机。

为了您的安全使用1. 安全使用的标记及其意义本使用说明书及产品所使用的标记和图案记号是为了您的安全而正确地使用产品，防止您及其他人受到危害和损害。

表示方法及含意如下。

标记警告如果忽视此标记而进行了错误的操作,肯定会引起人员死亡或重伤。

注意如果忽视此标记而进行了错误的操作，有可能会引起人员受伤及造成设备损坏。

图案和符号·····该符号(△) 表示“应注意事项”。

三角中的图案表示必须要注意的实质内容。

例如，左边的图案表示“当心受伤”。

·····该符号() 表示“禁止”。

·····该符号(●) 表示“必须”。

圆圈中的图案表示必须要做的事情的实质内容。

例如，左边的图案表示“必须接地”。

i PD-3000PD-3000 2. 安全注意事项警告 基 本 事 项请不要对本程序机进行分解和改造。

不然会是造成火灾・触电・故障的原因。

内部的保养・调整・维修时,请与购买商店或受过培训的技术人员联系。

(如因客户自行分解・改造而造成的故障时,将不属保修范围内。

)请不要将本程序机的包装塑料袋给小孩戴着玩耍,应将其放置在小孩拿不到的地方保管，或者是将其撕毁。

如戴着玩耍有可能会使小孩窒息而死。

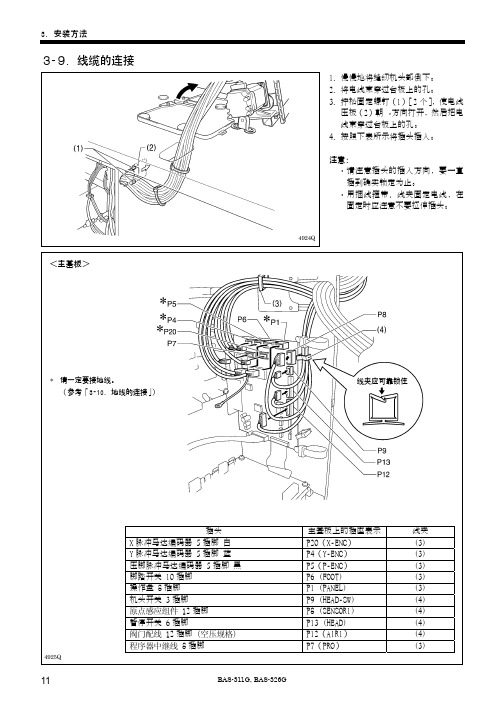

3. 安装方法11BAS-311G, BAS-326G３-９. 线缆的连接＜主基板＞ ＊ 请一定要接地线。

（参考「3-10. 地线的连接」）插头主基板上的插座表示线夹 X 脉冲马达编码器 5插脚 白 P20（X-ENC） (3) Y 脉冲马达编码器 5插脚 蓝 P4（Y-ENC） (3) 压脚脉冲马达编码器 5插脚 黑 P5（P-ENC） (3) 脚踏开关 10插脚 P6 (FOOT) (3) 操作盘 8插脚 P1 (PANEL) (3) 机头开关 3插脚P9 (HEAD-SW) (4) 原点感应组件 12插脚 P8 (SENSOR1) (4) 暂停开关 6插脚P13 (HEAD) (4) 阀门配线 12插脚（空压规格） P12（AIR1） (4) 程序器中继线 8插脚P7（PRG） (3)线夹应可靠锁住3. 安装方法12BAS-311G, BAS-326G＜电源马达基板＞ 基板＞ ＊ 请一定要接地线。

（参考「3-10. 地线的连接」）插头电源马达基板上插座表示 线夹 机头存储器 7插脚 P3（HEAD-M） (4) 上轴马达 3插脚 P4（UVW） (5) 同步器 14插脚P5（SYNC）(5)、(6) 插头PMD 基板上的插座表示 线夹 压脚脉冲马达 4插脚黒黑 P3 (PPM) (5)、(6) 切线电磁铁 6插脚 P6 (SOL1) (5)、(6) 松线电磁铁 4插脚 P7 (SOL2) (5)、(6) Y 脉冲马达 4插脚 蓝 P8 (YPM) (5)、(6) X 脉冲马达 4插脚 白P10 (XPM) (5)、(6)在配X、Y、压脚脉冲马达的电线时，请不要触碰到PMD 基板。

5. 朝←方向关闭电线压板（2），然后拧紧固定螺钉（1）［2个］。

6. 确认电线应没有被拉伸，然后慢慢地将机头返回到原位。

＜拆卸＞按下翼爪＜固定＞4927Q4926Q。

导线槽的使用方法
导线槽压脚（也叫平行衍缝导杆），用来在缝纫或者衍缝的时候对齐并行线，使正在缝纫的直线对齐先前已经缝好的直线。

此导线槽可以插在同步压脚上，也可以插在缝纫机的压脚支架上。

一、配合同步压脚使用
导线槽从同步压脚的右侧小孔中插入，并且可以左右拉动导线槽的位置以调整宽度。

***第一次使用有点紧，可在插杆上涂抹油脂用力插入***
在缝好了一条直线后，使用导线槽作为导杆，调整好像要的宽度，来缝纫跟第一条直线平行的直线。

二、直接插在压脚支架上使用
此导线槽也可以直接插入压脚支架上面的槽中使用，用来缝制精确的平行线。

A形压脚支架B形压脚支架。

3. 安装方法
15
BAS-311G, BAS-326G

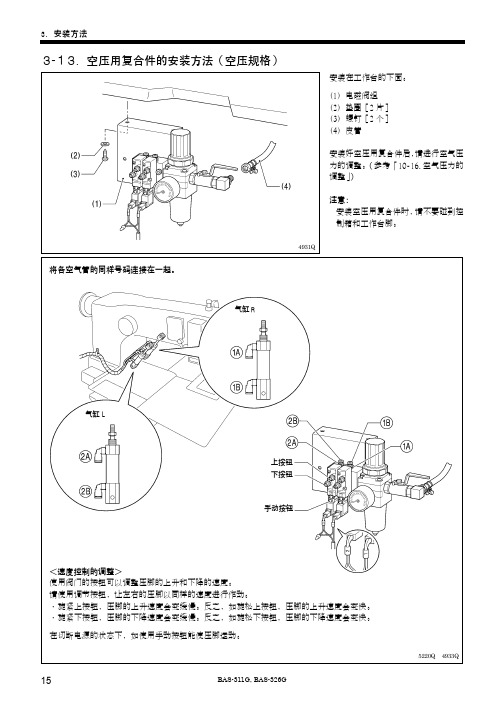

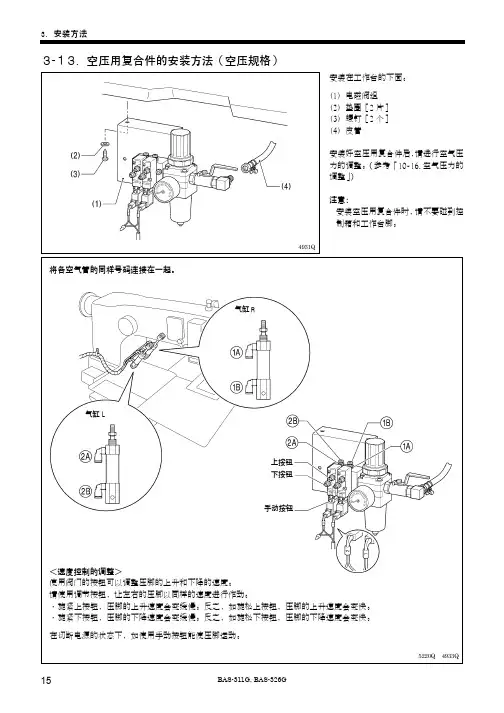

３-１３. 空压用复合件的安装方法（空压规格）
安装在工作台的下面。

(1) 电磁阀组 (2) 垫圈［2片］ (3) 螺钉［2个］ (4) 皮管
安装好空压用复合件后，请进行空气压力的调整。

（参考「10-16.空气压力的调整」）
注意：
安装空压用复合件时，请不要碰到控制箱和工作台脚。

将各空气管的同样号码连接在一起。

＜速度控制的调整＞
使用阀门的按钮可以调整压脚的上升和下降的速度。

请使用调节按钮，让左右的压脚以同样的速度进行作动。

·旋紧上按钮，压脚的上升速度会变缓慢。

反之，如旋松上按钮，压脚的上升速度会变快。

·旋紧下按钮，压脚的下降速度会变缓慢。

反之，如旋松下按钮，压脚的下降速度会变快。

在切断电源的状态下，如使用手动按钮能使压脚运动。

气缸L
气缸R
上按钮下按钮
手动按钮
5220Q
4933Q。

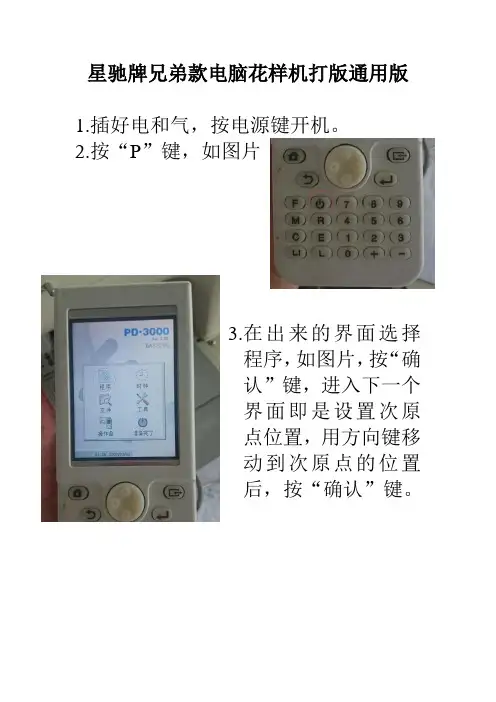

星驰牌兄弟款电脑花样机打版通用版
1.插好电和气，按电源键开机。

2.按“P”键，如图片
3.在出来的界面选择
程序，如图片，按“确
认”键，进入下一个
界面即是设置次原
点位置，用方向键移
动到次原点的位置
后，按“确认”键。

4.在出来的界面
选择第二项
(空送的意思),
可参考图片,
再按”确认键”,
现在可按方向
键移动到花样
的起针点,移
动到起针点后再按”确认”键,再按”返回”键两次,在出现的画面里选择第一个图案,再按”确认”键,会进入到线条的选择,如图片,选
择线条形式后
按”确认”键,会
出来针距,可按数字
键设置针距,设置好
后按”确认”键,再通
过左右方向键根据花
样移动再按”确认”键,
直到编辑完花样,再
按”返回”键三次后,
在出来的界面,如图,
选择第六个end键后,
按”确认”键,再按”返回”键.
5.在出来的界面,如
图,选择第五个项
目,按”确认”键后
会再跳出来另一
个界面,选择第四
个项目后,再按”
确认”键,会出来
输入花样号码,通
过数字键输入花
样号后再按”确认”键两次,即可存储花
样,再按”返回”键,选择”准备完了”项目,如图: 再
按确认键
即设置好
了一个花
样,如要
测试花样
可以直接
通过脚踏
板来测
试.
说明:。

3. 安装方法３. 安装方法注意请让受过培训的技术人员来安装缝纫机。

请委托购买商店或电气专业人员进行电气配线。

缝纫机重约88Kg, 安装工作必须由两人以上来完成。

在安装完成前,请不要连接电源，如果误踩脚开关，缝纫机动作会导致受伤。

缝纫机头倒下或竖起时，请用双手进行操作。

另外在缝纫机头倒下的状态下，请不要用力压缝纫机。

如缝纫机失去平衡，滑落到地上是造成受伤或缝纫机损坏的原因。

所有电缆应固定在离活动部件至少25mm 以外处。

另外，不要过度弯曲电缆或用卡钉固定得过紧，会引起火灾或触电的危险。

必须接地。

接驳地线不牢固，是造成触电或误动作的原因。

请在机头及马达上安装安全罩壳。

３-１. 台板加工图• 台板的厚度应达40mm，能够承受缝纫机的重量，并经的起缝纫机的震动。

• 如果机脚的内侧尺寸A 小于740mm，请将控制箱的安装位置（B＝261mm）移向左侧进行加工。

• 请确认控制箱应离开机脚10mm 以上。

如果控制箱过于靠近机脚，则可能会引起缝纫机的误动作。

5230Q3. 安装方法３-２. 控制箱的安装方法拧下固定螺钉（1）［8个］，拆下控制箱的盖子（2）。

(3) 控制箱(4) 螺栓［4个］(5) 垫圈［4片］(6) 螺母［8个］4909Q(7) 电源开关(8) 螺钉［2个］(9) U形卡钉［4个］操作员4910Q-３. 油盘的安装方法当使用电磁规格时，在安装油盘前，请先装上用于踏脚用复合件的螺栓（A）。

（参考「3-7.踏脚用复合件的安装方法（电磁规格）」）(1) 油盘(2) 钉［7个］(3) 防震橡皮［4个］(4) 注油罐4911Q3. 安装方法３-４. 缝纫机头部的安装方法(1) 机头支撑销［2个］ (2) 螺钉［2个］(3) 机头铰链橡皮组［2个］将机头轻轻地放在油盘、防震橡皮上。

注意： ・ 请注意不要让电线夹在机头和油盘之间。

・ 在拿机头时，请不要握住脉冲马达。

否则可能会引起脉冲马达的故障。

I目录第一部分控制系统简介 (1)1.1系统概述 (1)1.2注意事项 (1)1.3工作环境 (2)1.4系统供电及接地 (2)1.5操作面板及按键功能简介 (2)1.5-1按键功能简介 (2)1.5-2 触摸按键图标说明 (3)1.5-3功能简介 (4)第二部分花版输入操作 (6)U盘花版输入到内存 (6)第三部分花版管理 (8)3.1选择花版刺绣 (8)3.1-1 照片绣 (9)3.2删除单个花版 (9)3.2输出花版到U盘 (9)第四部分刺绣花版 (10)4.1刺绣状态切换 (10)4.2准备状态 (11)4.2-1 设置花版参数 (11)4.2-2 切换绣框 (13)4.3工作状态 (14)4.3-1 花版原点（起绣点）设定 (14)4.3-2 摄像定位（仅限有此功能的机器） (15)4.3-3 偏移点（绣框中心最高点）设置 (16)4.3-4 返回原点（起绣点） (16)4.3-5 出入框操作 (16)4.3-6 返回停机点 (16)4.3-7 设置换色 (17)4.3-7-1 设置换色顺序 (17)4.3-7-2 贴布偏移、低速刺绣和替换针杆 (18)4.3-8 刺绣方式切换 (19)4.3-9 空走 (20)4.3-10 断电返回刺绣点操作 (20)4.4刺绣运转状态 (21)II4.5开始刺绣操作 (21)第五部分字母生成花版 (22)第六部分手动换色操作 (24)第七部分手动剪线 (25)第八部分绣框原点操作 (26)8.1手动设置绣框原点 (26)8.2自动寻找绣框绝对原点 (26)第十部分统计 (28)第十一部分主轴点动操作 (29)第十二部分语言切换 (30)第十三部分刺绣参数 (31)第十四部分设置机器参数 (32)第十五部分用户管理 (33)15.1时间设置 (33)15.2锁机解除 (34)第十六部分系统测试 (35)16.1输入测试 (35)16.2输出测试 (35)16.3轴测试 (36)16.4机头测试（仅在有机头板时使用） (36)第十七部分系统信息 (37)17.1系统编号和版本信息查看 (37)17.2L OGO升级 (37)17.3图库升级 (38)17.4系统升级 (38)III第十八部分网络设置 (39)第十九部分附录 (40)19.1参数表 (40)19.2系统报错及处理一览表 (42)IV第一部分控制系统简介1.1系统概述非常感谢您使用本公司的电脑刺绣机控制系统！本系统可以配合各种类型的刺绣机使用，满足您对绣花的不同要求，对薄料、厚料、立体刺绣都有令您满意的刺绣效果！先进的RAM+DSP双CPU控制技术，使系统速度更快，可进行多任务操作，在刺绣时可以进行文件传输等操作。

兄弟花样编辑软件PS300B讲解学习兄弟花样编辑软件P S300B本在线帮助包含以下三个部分。

请参照相应章节，查找所需信息。

第1章：窗口和图标本章将简单介绍出现在PS-300B 主窗口的各视窗、图标及其它项目。

每个图标的细节将在第3章介绍。

首先，可以先从本章找到所需项目的名称，然后用关键字查找它的详细说明。

第2章：操作指南本章将通过生成和输出4种典型缝纫机型的缝纫数据，介绍如何使用PS-300B的程序。

本章尤其适合于初学者。

对于有经验的人来说，可以只看第3章。

第3章：参考本章将介绍PS-300B 的所有功能的细节。

此功能说明基本上是按照每个菜单组合进行分类的。

第1章：窗口和图标本章将简单介绍出现在PS-300B 主窗口的各视窗、图标及其它项目。

主窗口项目启动PS-300B时，会出现主窗口和一个新的绘图区域。

在绘图区域里，可以生成缝纫图形或者编辑既有图形。

所有生成图形的工具和功能均可从主窗口中选择。

接下来，简单介绍一下主窗口及显示在其中的项目。

1. 绘图区域在此区域中绘制和编辑，修改图形。

2. 栅格有利于在所需位置上绘制或移动图形。

如果不希望出现栅格，还可以将其隐藏。

3. 标尺有利于指定需要生成或移动图形的点坐标。

而且有利于核对或调整图形的尺寸。

4. 滚动条拖动垂直或者水平滚动条，查看绘图区域的所需部分。

5. 菜单栏PS-300B的全部功能可以从菜单栏的下拉式菜单中选取。

关于各功能的细节，请参照“第3章：参考”。

6. 工具栏几乎所有的PS-300B功能可以通过点击工具栏中的相应图标进行选取。

所有图标的名称参照下面的“工具栏中的图标”。

7. 针迹类型输入框在此框中可以为将要绘制的轮廓线选择针迹类型（直线缝或者曲折缝）。

8. 针距输入框在此输入框中输入数值，可以为将要绘制的轮廓线指定针距。

9. 坐标值显示栏显示指针所指的当前点的位置坐标。

10. 状态栏显示关于指针指向的图标的简要说明。

11.指针由鼠标控制。
