LTE系统信息简介

LTE系统概述范文LTE（Long Term Evolution）是一种第四代（4G）无线通信技术，是继2G（GSM）和3G（UMTS）之后的下一代移动通信技术。

它旨在提供更高的数据传输速度、更低的时延和更好的覆盖范围，以满足日益增长的移动宽带需求。

LTE系统的核心是基于IP的无线通信网络，它采用了分组交换的技术，与传统的电路交换网络相比，能够更高效地利用网络资源。

在LTE系统中，无线电接入网络（Radio Access Network，RAN）负责无线信号的传输和接收，核心网络（Core Network）则负责数据传输、处理和路由等功能。

2.低时延：由于LTE系统采用了分组交换的技术和优化的协议，使得无线网络的时延相对较低。

这对于实时应用（如在线游戏、视频通话）和位置服务非常重要，能够提供更好的用户体验。

3. 高容量：LTE系统的无线接口采用了OFDMA（Orthogonal Frequency Division Multiple Access）技术，这是一种多用户接入技术，能够将频谱资源划分给多个用户同时使用，从而提高网络的容量和可伸缩性。

4.灵活的频谱分配：LTE系统可以灵活地分配频谱资源，支持不同频带（如700MHz、1800MHz、2.6GHz等）的使用，以满足不同运营商和地区的需求。

5.广泛的覆盖范围：LTE系统的网络规划和无线传输技术使得其覆盖范围更广，能够实现更好的室内和室外覆盖，为用户提供更稳定的信号质量。

6.兼容性：LTE系统具有对已有的2G和3G网络的兼容性。

它可以与GSM和UMTS网络进行互操作，这意味着运营商可以逐步升级其现有的网络到LTE系统，而无需进行全面的替换。

7.低能耗：LTE系统采用了一些节能技术，如功率控制和休眠模式等，使得设备在使用无线网络时能够更有效地利用电池能量，延长设备的使用时间。

总之，LTE系统作为一种高速、低时延、高容量和兼容性强的无线通信技术，已经在全球范围内得到广泛应用。

LTE常见知识点汇总LTE（Long Term Evolution）是一种无线通信技术，用于4G移动通信网络。

以下是一些关于LTE的常见知识点：1.LTE的基本原理：LTE使用OFDMA（正交频分复用）和MIMO（多输入多输出）技术，提供高速数据传输和更好的信号质量。

OFDMA将频谱划分为多个子载波，每个子载波可以为多个用户提供独立的传输通道。

MIMO利用多个天线发送和接收多个数据流，提高传输速度和信号可靠性。

2. LTE的网络架构：LTE网络由基站（eNodeB），核心网和终端设备（UE）组成。

基站负责无线信号的传输和接收，核心网处理用户数据和控制信息的传输，终端设备是用户使用的移动设备。

3.LTE的带宽：LTE系统使用不同的频段和带宽，包括1.4MHz、3MHz、5MHz、10MHz、15MHz、20MHz等。

较大的带宽可提供更高的数据传输速度和容量。

4. LTE的速度和性能：LTE网络可以提供高速的数据传输速度，通常在几十兆比特每秒（Mbps）到几百兆比特每秒（Gbps）之间。

LTE-A（LTE-Advanced）还可以提供更高的速度，达到几千兆比特每秒。

5.LTE的传输方式：LTE使用分时传输和分频传输的混合方式。

下行链路使用OFDMA进行频分复用，上行链路使用SC-FDMA（单载波频分多址）进行频分复用。

6.LTE的频段：LTE系统在不同的频段中运行，包括700MHz、800MHz、1800MHz、2600MHz等。

较低频段的信号可以更好地穿透建筑物，较高频段的信号具有更高的容量。

7.LTE的切换：LTE支持平滑的切换，包括小区间切换（频域、时域和小区间的切换）和宏小区—微小区切换等。

切换可以提供更好的网络覆盖和容量管理。

8.LTE的QoS（服务质量）：LTE支持多种QoS级别，以满足不同应用的需求。

QoS包括延迟、带宽、可靠性和优先级等。

9.LTE的安全性：LTE使用多种安全机制来保护用户的数据和通信隐私。

LTE网络基础知识简介目录一、LTE网络概述 (2)1.1 LTE概念及发展历程 (3)1.2 LTE技术优势与演进 (4)二、LTE网络架构 (5)2.1 EPC网络组成 (7)2.2 UTRAN网络组成 (8)2.3 eNB与gNB的关系及切换 (9)三、LTE关键技术 (11)四、LTE网络规划与部署 (12)4.1 需求分析 (13)4.2 网络设计 (14)4.3 部署策略 (16)五、LTE网络测试与优化 (17)5.1 测试目的与方法 (18)5.2 关键性能指标(KPI)分析 (19)5.3 网络优化策略 (20)六、LTE与其他无线通信技术的比较 (22)6.1 与2G/3G的比较 (23)6.2 与Wi-Fi的比较 (24)七、LTE未来发展趋势 (26)7.1 5G技术发展与LTE演进 (27)7.2 IoT与LTE的关系 (28)八、总结与展望 (29)8.1 LTE技术成果总结 (30)8.2 对未来LTE发展的展望 (32)一、LTE网络概述LTE(LongTerm Evolution,长期演进)是一种基于新一代无线通信技术的4G移动通信标准。

它采用了全球通用的频段和编码技术，可以实现高速、低时延、大连接数的移动通信服务。

LTE网络在全球范围内得到了广泛的应用和推广，为用户提供了更加便捷、高效的移动互联网体验。

LTE是3G(第三代移动通信技术)的升级版，相较于3G,LTE在数据传输速度、时延、网络容量等方面都有显著提升。

LTE也是4G(第四代移动通信技术)的基础，两者共享相同的技术规范和频谱资源。

LTE可以看作是4G的一个过渡阶段，为后续5G网络的发展奠定了基础。

高速：LTE网络的最大下行速率可达100Mbps,上传速率可达50Mbps,大大满足了用户的上网需求。

低时延：LTE网络的空口时延较低，一般在10ms左右，用户体验较好。

大连接数：LTE网络具有较高的并发连接能力，可支持数百万人同时在线。

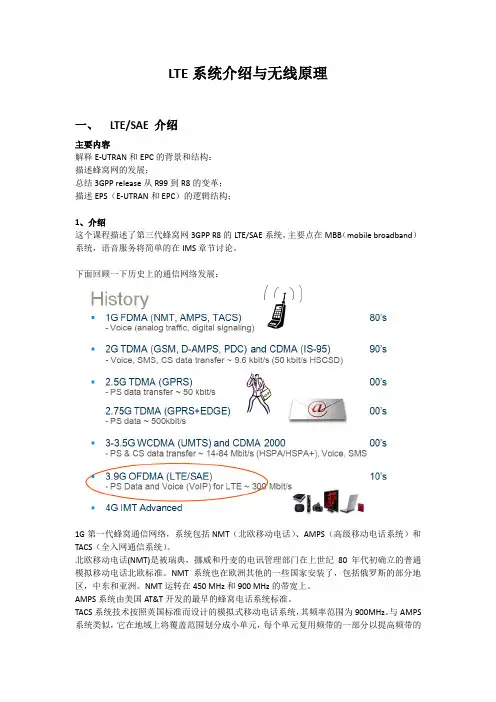

LTE系统介绍与无线原理一、LTE/SAE 介绍主要内容解释E-UTRAN和EPC的背景和结构：描述蜂窝网的发展；总结3GPP release从R99到R8的变革；描述EPS（E-UTRAN和EPC）的逻辑结构；1、介绍这个课程描述了第三代蜂窝网3GPP R8的LTE/SAE系统，主要点在MBB（mobile broadband）系统，语音服务将简单的在IMS章节讨论。

下面回顾一下历史上的通信网络发展：1G第一代蜂窝通信网络，系统包括NMT（北欧移动电话）、AMPS（高级移动电话系统）和TACS（全入网通信系统）。

北欧移动电话(NMT)是被瑞典，挪威和丹麦的电讯管理部门在上世纪80年代初确立的普通模拟移动电话北欧标准。

NMT系统也在欧洲其他的一些国家安装了，包括俄罗斯的部分地区，中东和亚洲。

NMT运转在450 MHz和900 MHz的带宽上。

AMPS系统由美国AT&T开发的最早的蜂窝电话系统标准。

TACS系统技术按照英国标准而设计的模拟式移动电话系统，其频率范围为900MHz。

与AMPS 系统类似，它在地域上将覆盖范围划分成小单元，每个单元复用频带的一部分以提高频带的利用率，即利用在干扰受限的环境下，依赖于适当的频率复用规划（特定地区的传播特性）和频分复用（FDMA）来提高容量，实现真正意义上的蜂窝移动通信。

1G网络采用FDMA调制技术，即不同的用户分配在时隙相同而频率不同的信道上。

按照这种技术，把在频分多路传输系统中集中控制的频段根据要求分配给用户。

同固定分配系统相比，频分多址使通道容量可根据要求动态。

在FDMA系统中，分配给用户一个信道，即一对频谱，一个频谱用作前向信道即基站向移动台方向的信道，另一个则用作反向信道即移动台向基站方向的信道。

这种通信系统的基站必须同时发射和接收多个不同频率的信号，任意两个移动用户之间进行通信都必须经过基站的中转，因而必须同时占用2个信道(2对频谱)才能实现双工通信。

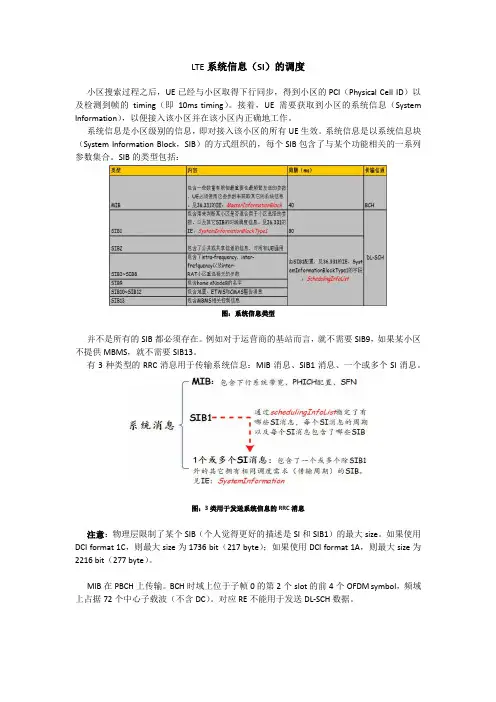

LTE系统信息（SI）的调度小区搜索过程之后，UE已经与小区取得下行同步，得到小区的PCI（Physical Cell ID）以及检测到帧的timing（即10ms timing）。

接着，UE需要获取到小区的系统信息（System Information），以便接入该小区并在该小区内正确地工作。

系统信息是小区级别的信息，即对接入该小区的所有UE生效。

系统信息是以系统信息块（System Information Block，SIB）的方式组织的，每个SIB包含了与某个功能相关的一系列参数集合。

SIB的类型包括：图：系统信息类型并不是所有的SIB都必须存在。

例如对于运营商的基站而言，就不需要SIB9，如果某小区不提供MBMS，就不需要SIB13。

有3种类型的RRC消息用于传输系统信息：MIB消息、SIB1消息、一个或多个SI消息。

图：3类用于发送系统信息的RRC消息注意：物理层限制了某个SIB（个人觉得更好的描述是SI和SIB1）的最大size。

如果使用DCI format 1C，则最大size为1736 bit（217 byte）；如果使用DCI format 1A，则最大size为2216 bit（277 byte）。

MIB在PBCH上传输。

BCH时域上位于子帧0的第2个slot的前4个OFDM symbol，频域上占据72个中心子载波（不含DC）。

对应RE不能用于发送DL-SCH数据。

图：BCH传输信道的资源映射图：MIB在时域上的调度SIB1的周期为80ms，且在该周期内SFN % 2 = 0的系统帧的子帧5上重复发送同一SIB1。

但与MIB所在的时频位置固定不同，SIB1和SI消息都在PDSCH上传输，且SIB1和SI消息所占的RB（频域上的位置）及其传输格式是动态调度的，并由SI-RNTI加扰的PDCCH来指示。

图：SIB1在时域上的调度每个SI消息包含了一个或多个除SIB1外的拥有相同调度需求的SIB（这些SIB有相同的传输周期）。

LTE系统的原理及应用1. 简介LTE (Long Term Evolution) 是第四代移动通信网络技术，是一种用于无线宽带数据传输的标准。

它为用户提供高速的数据传输和低延迟的连接，适用于各种应用场景。

2. 基本原理LTE系统基于OFDMA (Orthogonal Frequency Division Multiple Access) 技术实现，采用了多载波调制和分层的方式传输数据。

2.1 OFDMA技术OFDMA技术将可用的频谱资源划分为多个子载波，并将数据进行并行传输。

每个子载波的带宽相对较窄，可以减小多径效应对信号的影响，提高信号的可靠性和抗干扰性能。

2.2 多载波调制LTE系统使用了多种载波和调制方式，以适应不同的应用需求。

例如，QPSK 调制适用于长距离传输和高速移动环境；16QAM和64QAM则适用于短距离传输和低速移动环境。

通过灵活地选择载波和调制方式，LTE系统可以实现高速率和广覆盖的数据传输。

2.3 分层传输LTE系统使用了分层传输机制，将数据分为多个层次进行传输。

这样做的好处是，即使在高速移动条件下，也可以根据信道状况动态地调整传输方式，以确保数据的可靠传输。

3. 应用场景LTE系统广泛应用于移动通信领域，满足了人们对高速数据传输的需求。

以下是一些常见的LTE系统应用场景。

3.1 移动宽带LTE系统提供了高速的移动宽带连接，用户可以通过LTE网络访问互联网、收发电子邮件、观看高清视频等。

无论是在城市还是农村地区，用户都可以享受到与有线宽带相媲美的网速和用户体验。

3.2 物联网物联网是指通过互联网将各种设备和物体连接起来，实现智能化管理和控制。

LTE系统支持高密度的连接和低功耗的设备，为物联网应用提供了强大的通信基础设施。

例如，智能家居、智能城市、智能交通等应用都可以借助LTE技术实现。

3.3 公共安全LTE系统还被广泛应用于公共安全领域，如警务通、智能监控等。

其高速率、低延迟和广覆盖的特点，保障了公共安全应用的实时性和可靠性，为应急救援和犯罪打击提供了重要支持。

移动通信技术——第7章LTE移动通信系统在当今数字化的时代，移动通信技术的飞速发展极大地改变了我们的生活方式。

LTE 移动通信系统作为其中的重要一环，为我们带来了更快速、更稳定、更高效的通信体验。

LTE，即 Long Term Evolution，长期演进技术，是 3GPP 组织制定的全球通用标准。

它主要用于提升无线通信网络的性能，以满足人们对于高速数据传输和优质通信服务的不断增长的需求。

LTE 移动通信系统的关键技术众多，其中包括正交频分复用（OFDM）技术。

OFDM 将信道分成若干正交子信道，将高速数据流转换成并行的低速子数据流，调制到每个子信道上进行传输。

这一技术有效地对抗了多径衰落，提高了频谱利用率。

而且，它使得每个子载波的带宽较小，降低了符号间干扰。

多输入多输出（MIMO）技术也是 LTE 系统中的一大亮点。

通过在发射端和接收端分别使用多个天线，MIMO 技术可以在不增加频谱资源和发射功率的情况下，成倍地提高系统信道容量和频谱利用率。

例如，通过空间复用，多个独立的数据流可以同时在相同的频率资源上传输，大大提高了数据传输速率。

LTE 系统还采用了自适应调制与编码（AMC）技术。

根据无线信道的实时变化情况，系统动态地调整调制方式和编码速率，以在保证传输可靠性的同时，尽可能提高传输速率。

当信道条件较好时，采用高阶调制和高编码速率；而信道条件较差时，则采用低阶调制和低编码速率。

在网络架构方面，LTE 采用了扁平化的架构，减少了网络节点的层次，降低了传输时延和运营成本。

以往复杂的网络结构被简化，核心网与接入网之间的接口更加简洁高效，从而实现了更快速的数据传输和更低的延迟。

LTE 系统的频谱资源管理也十分重要。

由于频谱资源有限，如何高效地利用频谱成为了关键问题。

LTE 支持灵活的频谱分配，包括连续频谱和非连续频谱，能够适应不同的频谱环境。

同时，通过频谱聚合技术，可以将多个离散的频谱片段组合起来使用，提高频谱的利用效率。

移动通信系统简介-LTE移动通信系统简介 LTE在当今数字化的时代，移动通信已经成为我们生活中不可或缺的一部分。

从简单的语音通话到高速的数据传输，移动通信技术的不断发展给我们带来了越来越便捷和丰富的体验。

在众多移动通信系统中，LTE（Long Term Evolution，长期演进）无疑是其中的重要代表。

LTE 是一种先进的无线通信技术标准，旨在提供更高的数据传输速率、更低的延迟、更好的频谱效率和更稳定的连接。

它是 3G 技术的演进，也是迈向 4G 时代的关键一步。

LTE 之所以能够实现如此出色的性能，得益于其一系列的技术创新。

首先，LTE 采用了正交频分复用（OFDM）技术。

这一技术将频谱资源划分成多个正交的子载波，使得数据能够同时在多个子载波上并行传输，大大提高了频谱利用率。

与传统的频分复用技术相比，OFDM具有更强的抗多径衰落能力，能够在复杂的无线环境中保持稳定的传输质量。

其次，LTE 引入了多输入多输出（MIMO）技术。

通过在发射端和接收端使用多个天线，MIMO 技术可以在相同的频谱资源上同时传输多个数据流，从而显著提高了系统的容量和数据传输速率。

例如，在2×2 MIMO 配置下，理论上可以将数据传输速率提高一倍。

在网络架构方面，LTE 也进行了重大的变革。

传统的移动通信网络架构较为复杂，包含多个层次和节点，导致数据传输延迟较高。

而LTE 采用了扁平化的网络架构，减少了中间节点，使得数据能够更快地从基站传输到用户终端，降低了延迟，提高了响应速度。

这对于实时性要求较高的应用，如在线游戏、视频通话等，具有重要意义。

LTE 还支持灵活的频谱分配。

它可以在不同的频段上工作，包括低频段和高频段。

低频段具有良好的覆盖范围，适合用于广域覆盖；高频段则能够提供更宽的频谱资源，实现更高的数据传输速率，适用于热点区域的容量提升。

这种灵活的频谱分配方式使得运营商能够根据实际需求和频谱资源情况，优化网络部署，提供更好的服务。

1.系统消息定义系统消息system information 是指这样的一些信息：他表示的是当前小区或网络的一些特性及用户的一些公共特征，与特定用户无关。

通过接受系统的系统信息，移动用户可以得到当前网络，小区的一些基本特征，系统可以在小区中通过特定的系统广播，可以标识出小区的覆盖范围，给出特定的信道信息。

2.系统消息的类型系统消息可以分为3种类型，如下1. 主信息快（MIB ），由众多IE 组成，包含一定能够数量的最基本信息且被传输最多次数的信息2. 系统信息块（SIB1），由众多IE 组成，包含评估一个UE 是否被允许接入到一个小区的相关信息，并定义了其他ＳＩ的相关调度信息3. 系统信息（ＳＩ），有众多ＩＥ组成，用于传送一个或多个ＳＩＢ信元（ＳＩＢ２——ＳＩＢ８）３．系统消息的映射调度系统消息的调度4.系统消息的获取1.触发系统消息获取的原因UE应该在下列情况下应用系统消息的获取过程：在开机选择小区的时候，或在从另一种RAT进入E—UTRA之后，进行小区的选择或重选。

从丢失覆盖后恢复收到一个更新通知，系统消息已经改变超过最大有效时间（6小时）5.系统消息内容1.MIB（master information block）↓↓MIB（MasterInformationBlock）RRC-MSG..msg0> 07 00000111 T....struBCCH-BCH-Message//BCH传输消息......struBCCH-BCH-Message........message1> A8 101----- ..........dl-Bandwidth:n100 (5)：系统带宽（100RB，20MHz）..........phich-Config：PHICH配置信息---0---- ............phich-Duration:normal (0)----10-- ............phich-Resource:one (2) ：对应PHICH的参数Ng, ={1/6, 1/2, 1, 2}------002> E0 111000-- ..........systemFrameNumber:00111000(38):系统帧号------003> 00 00000000 ..........spare:0000000000(00 00)1.SIB1↓↓SIB1（SystemInformationBlock1）RRC-MSG..msg0> 06 00000110 T....struBCCH-DL-SCH-Message//SCH共享信道消息......struBCCH-DL-SCH-Message........message1> 50 0------- *..........c1-1------ *............systemInformationBlockType1--010--- *..............cellAccessRelatedInfo：小区接入相关信息-----0-- *................plmn-IdentityList------002> 51 0------- *..................PLMN-IdentityInfo....................plmn-Identity-1------ *......................mcc:460--0100-- ........................MCC-MNC-Digit:0x4 (4)------013> 80 10------ ........................MCC-MNC-Digit:0x6 (6)--0000-- ........................MCC-MNC-Digit:0x0 (0)......................mnc:00------0- *-------04> 01 000----- ........................MCC-MNC-Digit:0x0 (0)---0000- ........................MCC-MNC-Digit:0x0 (0)-------1 ....................cellReservedForOperatorUse:notReserved (1):小区非驻留5> 80 100000006> 0C 00001100 ................trackingAreaCode:1000000000001100(80 0C)：TAC7> 81 100000018> 61 011000019> 23 0010001110> D8 1101---- ...........cellIdentity:1000000101100001001000111101(08 16 12 3D)：CI----1--- ................cellBarred:notBarred (1)：小区未被禁止-----0-- ................intraFreqReselection:allowed (0)：同频重选允许------0- ................csg-Indication:FALSE..............cellSelectionInfo：小区选择信息-------0 *11> 1A 000110-- ................q-RxLevMin:-0x40 (-64)：最小电平？------1012> 70 0111---- ..............freqBandIndicator:0x28 (40)：使用频段//TDD频段号：36~42..............schedulingInfoList：指示SIB2~13的目录信息----000013> 10 0------- *................SchedulingInfo-001---- ..................si-Periodicity:rf16 (1)..................sib-MappingInfo：sib映射信息----000014> 81 1------- *-00000-- ....................SIB-Type:sibType3 (0)：SIB3..............tdd-Config------0115> 3E 0------- ................subframeAssignment:sa2 (2)：子帧配置类型SA2-0111--- ................specialSubframePatterns:ssp7 (7)：特殊子帧配置类型SSP7-----110 ..............si-WindowLength:ms40 (6)16> 30 00110--- ..............systemInfoValueTag:0x6 (6)-----000 *!! Can not explain:17> 00 0000000018> 00 0000000019> 00 000000002.SIB2IE SystemInformationBlockType2 包括公共信道和共享信道的信息。

LTE基础知识介绍LTE(长期演进技术，Long-Term Evolution)是第四代移动通信网络技术，它提供更高的数据传输速率、更低的延迟和更好的系统容量，是3G网络的升级版本。

本文将对LTE的基础知识进行介绍。

1.LTE的原理和特点LTE使用OFDMA(正交频分复用)和SC-FDMA(单载波频分多址)技术，使得多个用户同时在不同的子载波上传输数据，减少了不同用户之间的干扰，提高了网络容量。

同时，LTE还引入了MIMO(多输入多输出)技术，可以同时传输多个数据流，进一步提高了数据传输速率。

2.LTE的网络架构LTE的网络架构由多个基站(Base Station)、eNodeB(核心网连接点)、MME(移动管理实体)、SGW(服务网关)和PGW(流量网关)组成。

基站通过无线信道与用户设备进行通信，而eNodeB则负责管理和控制无线资源分配。

MME负责控制用户连接和鉴权，SGW和PGW负责处理数据的分发和转发。

3.LTE的频段LTE可以在多个频段工作，包括700MHz、800MHz、1800MHz、2100MHz、2300MHz和2600MHz等频段。

不同的频段在不同的区域具有不同的特点，有些频段适合广覆盖，有些适合高容量。

同时，LTE还支持动态频谱共享，可以根据实际需求灵活地配置频段。

4.LTE的速率5.LTE的特殊技术LTE还引入了一些特殊技术，以提高系统性能。

其中包括小区间协作(Inter-Cell Interference Coordination)技术，可以减少小区之间的干扰；自适应调制和编码(AMC)技术，可以根据信道质量选择最佳的调制方式和编码方案；和动态分组调度(Dynamic Packet Scheduling)技术，可以根据用户需求动态地分配无线资源。

6.LTE的应用LTE技术被广泛应用于移动通信和互联网领域。

它可以提供高速的数据传输，支持实时视频、高清音频和大型文件传输。

同时，由于LTE具有较低的延迟和较好的稳定性，还可以应用于物联网、自动驾驶和远程医疗等领域。
