钢筋笼检测

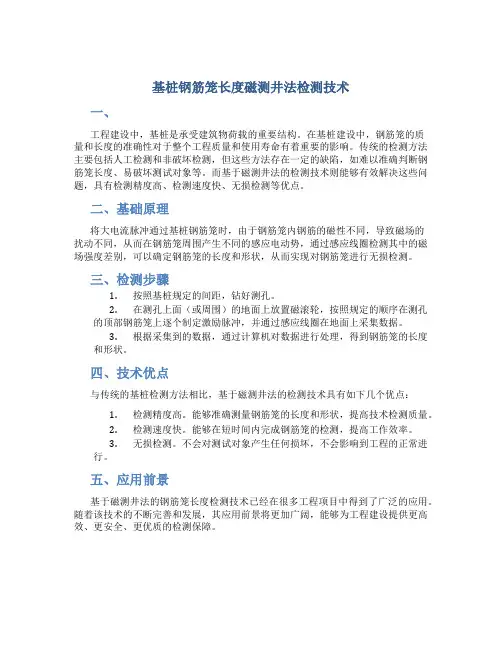

基桩钢筋笼长度磁测井法检测技术
一、
工程建设中，基桩是承受建筑物荷载的重要结构。

在基桩建设中，钢筋笼的质
量和长度的准确性对于整个工程质量和使用寿命有着重要的影响。

传统的检测方法主要包括人工检测和非破坏检测，但这些方法存在一定的缺陷，如难以准确判断钢筋笼长度、易破坏测试对象等。

而基于磁测井法的检测技术则能够有效解决这些问题，具有检测精度高、检测速度快、无损检测等优点。

二、基础原理
将大电流脉冲通过基桩钢筋笼时，由于钢筋笼内钢筋的磁性不同，导致磁场的
扰动不同，从而在钢筋笼周围产生不同的感应电动势，通过感应线圈检测其中的磁场强度差别，可以确定钢筋笼的长度和形状，从而实现对钢筋笼进行无损检测。

三、检测步骤
1.按照基桩规定的间距，钻好测孔。

2.在测孔上面（或周围）的地面上放置磁滚轮，按照规定的顺序在测孔
的顶部钢筋笼上逐个制定激励脉冲，并通过感应线圈在地面上采集数据。

3.根据采集到的数据，通过计算机对数据进行处理，得到钢筋笼的长度
和形状。

四、技术优点
与传统的基桩检测方法相比，基于磁测井法的检测技术具有如下几个优点：
1.检测精度高。

能够准确测量钢筋笼的长度和形状，提高技术检测质量。

2.检测速度快。

能够在短时间内完成钢筋笼的检测，提高工作效率。

3.无损检测。

不会对测试对象产生任何损坏，不会影响到工程的正常进
行。

五、应用前景
基于磁测井法的钢筋笼长度检测技术已经在很多工程项目中得到了广泛的应用。

随着该技术的不断完善和发展，其应用前景将更加广阔，能够为工程建设提供更高效、更安全、更优质的检测保障。

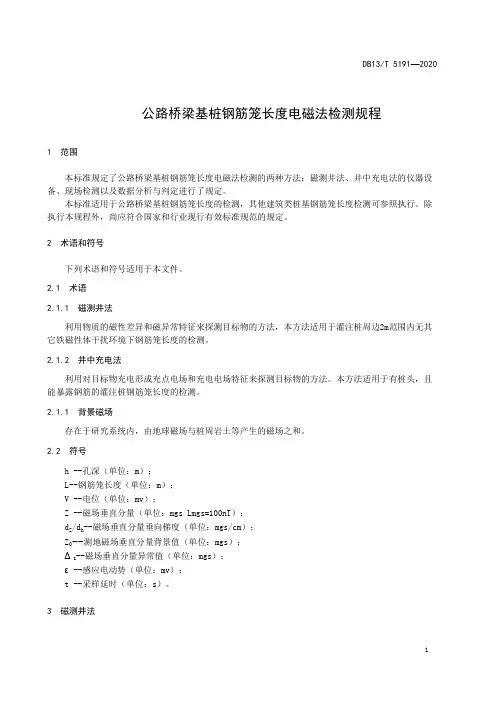

公路桥梁基桩钢筋笼长度电磁法检测规程1 范围本标准规定了公路桥梁基桩钢筋笼长度电磁法检测的两种方法：磁测井法、井中充电法的仪器设备、现场检测以及数据分析与判定进行了规定。

本标准适用于公路桥梁基桩钢筋笼长度的检测，其他建筑类桩基钢筋笼长度检测可参照执行。

除执行本规程外，尚应符合国家和行业现行有效标准规范的规定。

2 术语和符号下列术语和符号适用于本文件。

2.1 术语2.1.1 磁测井法利用物质的磁性差异和磁异常特征来探测目标物的方法，本方法适用于灌注桩周边2m范围内无其它铁磁性体干扰环境下钢筋笼长度的检测。

2.1.2 井中充电法利用对目标物充电形成充点电场和充电电场特征来探测目标物的方法。

本方法适用于有桩头，且能暴露钢筋的灌注桩钢筋笼长度的检测。

2.1.1 背景磁场存在于研究系统内，由地球磁场与桩周岩土等产生的磁场之和。

2.2 符号h --孔深（单位：m）；L--钢筋笼长度（单位：m）；V --电位（单位：mv）；Z --磁场垂直分量（单位：mgs Lmgs=100nT）；d Z/d h--磁场垂直分量垂向梯度（单位：mgs/cm）；Z0--测地磁场垂直分量背景值（单位：mgs）；--磁场垂直分量异常值（单位：mgs）；ΔZε--感应电动势（单位：mv）；t --采样延时（单位：s）。

3 磁测井法3.1 仪器设备3.1.1 井中磁测法的仪器设备应符合下列要求：a)使用深度编码器自动记录深度，深度分辨率不大于1cm；b)测量范围-99999nT～+99999nT；c)Z磁敏元件转向差＜300 nT；d)数字输出更新速度≥3次/秒；e)具有实时显示磁场垂直分量—深度曲线及磁场垂直分量垂向梯度—深度曲线的功能。

3.1.2 配套的探头、电缆应符合下列要求：a)能适应孔斜：0°～5°；b)能探测孔深h>L＋5m，L为钢筋笼长度；c)耐压能力满足要求。

3.2 现场检测3.2.1 钻孔布置应符合下列要求：a)检测前应在桩内或桩侧钻孔作为检测通道，钻孔中心线宜平行于桩身轴线，钻孔设置在桩外时，离桩边净距应不大于0.8m；b)钻孔内径应不小于60mm，且应钻至钢筋笼底3m以下；c)当钻孔周围存在软弱土层时，为防止塌孔，宜在钻孔中设置PVC管，PVC管内径应不小于60mm。

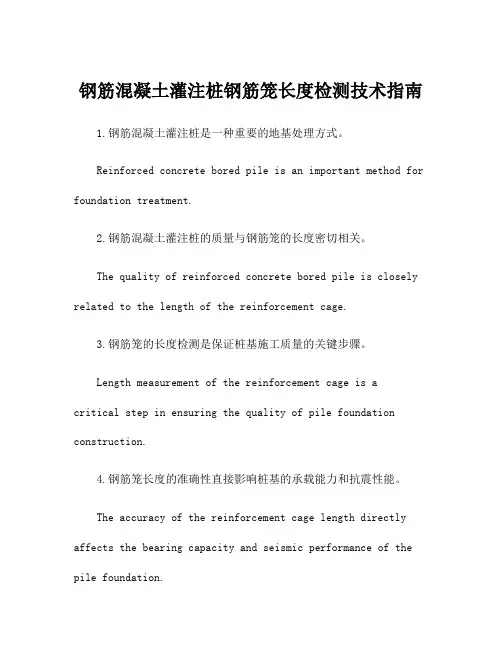

钢筋混凝土灌注桩钢筋笼长度检测技术指南1.钢筋混凝土灌注桩是一种重要的地基处理方式。

Reinforced concrete bored pile is an important method for foundation treatment.2.钢筋混凝土灌注桩的质量与钢筋笼的长度密切相关。

The quality of reinforced concrete bored pile is closely related to the length of the reinforcement cage.3.钢筋笼的长度检测是保证桩基施工质量的关键步骤。

Length measurement of the reinforcement cage is acritical step in ensuring the quality of pile foundation construction.4.钢筋笼长度的准确性直接影响桩基的承载能力和抗震性能。

The accuracy of the reinforcement cage length directly affects the bearing capacity and seismic performance of the pile foundation.5.钢筋笼通常由直径较大的钢筋焊接而成，需要进行精确的长度检测。

The reinforcement cage is usually welded from larger diameter steel bars, and requires accurate length measurement.6.钢筋笼长度的检测方法有很多种，包括使用测量仪器和人工测量等。

There are many methods for measuring the length of the reinforcement cage, including the use of measuringinstruments and manual measurement.7.传统的钢筋笼长度检测方法包括使用测量尺和直尺进行人工测量。

《灌注桩钢筋笼长度磁测井法检测技术标准》1. 背景介绍灌注桩是一种常见的地基处理方式，其中钢筋笼的长度对于桩的承载力和稳定性至关重要。

确定钢筋笼的长度成为了灌注桩检测中的一个重要环节。

2. 灌注桩钢筋笼长度磁测井法检测技术概述磁测井法是一种通过磁感应原理来测量地下物质的一种方法。

在灌注桩检测中，可以利用磁测井法来确定钢筋笼的长度。

该技术通过在灌注桩中放置磁性线圈，并采集地下物质对磁场的响应，以确定钢筋笼的长度。

3. 技术标准及要求针对灌注桩钢筋笼长度磁测井法检测技术，有一系列的技术标准和要求。

对于磁测井设备的精度和灵敏度有着严格的要求。

操作人员需要受过专业培训，并且在实际操作中需要遵循严格的操作流程和安全规范。

数据的处理和分析也需要符合相应的标准，确保检测结果的准确性和可靠性。

4. 应用及局限性灌注桩钢筋笼长度磁测井法检测技术在工程实践中得到了广泛应用，可以有效地提高施工质量和工程安全。

然而，这一技术也存在一定的局限性，例如对于一些特殊地质情况和桩的结构形式，磁测井法可能无法取得理想的效果。

5. 个人观点和理解在我的看来，灌注桩钢筋笼长度磁测井法检测技术是一项非常有价值的技术，能够为灌注桩工程提供重要的质量控制手段。

然而，针对该技术的进一步研究和改进仍然是必要的，以提高其适用范围和准确性。

总结灌注桩钢筋笼长度磁测井法检测技术标准是灌注桩工程中的重要内容，对于施工质量和工程安全具有重要意义。

该技术的应用能够有效提高工程质量，但也需要注意其局限性和改进空间。

希望在未来的工程实践中，可以进一步完善和推广这一技术。

6. 技术标准的制定和更新灌注桩钢筋笼长度磁测井法检测技术标准的制定和更新是一个持续的过程。

随着科学技术的发展和工程实践的积累，相关标准需要不断进行修订和完善。

这涉及到对磁测井设备的技术性能、操作流程、数据处理方法等方面的规范制定，以确保该技术在实际应用中能够达到预期的效果。

在制定技术标准的过程中，需要充分考虑到工程实践中的具体需求和现实情况，结合先进的科学研究成果和国际标准的借鉴，进行综合评估和优化。

钻孔灌注桩钢筋笼长度的无损检测方法嘿，朋友们！今天咱们来聊聊钻孔灌注桩钢筋笼长度的无损检测这事儿，听起来是不是有点高大上又神秘兮兮的？这就像是要在一个混凝土的大迷宫里，找到那根藏得深深的钢筋笼，还不能把迷宫拆了，是不是超级有挑战性？你可以把钻孔灌注桩想象成一个超级大的冰淇淋甜筒，混凝土就是那美味的冰淇淋，而钢筋笼呢，就像是藏在冰淇淋里面的超级长的巧克力棒。

我们的任务就是搞清楚这根巧克力棒到底有多长，可不能一口咬下去破坏了整个甜筒呀，这时候无损检测就闪亮登场啦。

无损检测的方法就像是一群超级侦探，它们各有各的绝招。

比如说低应变反射波法，这就像是给桩体做一次超级声波按摩。

从桩顶发出声波信号，这个信号就像一个个调皮的小精灵，沿着桩体向下跑。

当它们碰到钢筋笼的时候，就像碰到了一个神秘的魔法结界，会发生反射。

通过捕捉这些反射回来的小精灵，分析它们的情况，就能大致推断钢筋笼的长度啦。

这感觉就像是从回声里判断山谷有多深一样奇妙。

还有超声波法呢，这个更像是用超能力透视眼。

超声波在混凝土里穿梭，就像光线穿透透明的果冻。

当它扫过钢筋笼的时候，会出现一些特殊的图像或者信号变化。

这就好比你用X光看身体，能看到骨头的轮廓一样，只不过这里是看到钢筋笼的长度轮廓。

还有一种磁测井法，这个就超级酷啦。

它就像给钢筋笼装上了一个磁性追踪器。

利用钢筋笼的磁性，通过特殊的仪器在桩旁边检测磁场的变化。

这就好像是在玩寻宝游戏，追踪器会带着你找到钢筋笼的尽头，就像跟着指南针找到宝藏一样令人兴奋。

这些无损检测方法虽然听起来很厉害，但也不是一帆风顺的。

有时候就像在雾里找东西，那些信号可能会被混凝土里的杂质或者其他因素干扰，就像一群调皮的小妖怪在捣乱。

但是咱们的检测人员就像勇敢的魔法师，通过各种魔法手段，也就是数据分析和处理，把这些干扰都排除掉，找到真相。

无损检测钻孔灌注桩钢筋笼长度就像是一场充满惊喜和挑战的冒险。

这些有趣的方法就像一把把神奇的钥匙，打开了了解钢筋笼长度的秘密大门。

钢筋混凝土灌注桩钢筋笼长度检测技术指南钢筋混凝土灌注桩是土木工程领域中常用的一种地基处理方法，其质量的好坏直接关系到施工的安全和工程的可靠性。

而钢筋混凝土灌注桩中的钢筋笼长度的检测则是保证桩的质量的重要一环。

下面将为大家介绍钢筋混凝土灌注桩钢筋笼长度检测技术指南，希望能为相关从业人员提供一些帮助。

一、标准要求钢筋混凝土灌注桩钢筋笼长度检测的标准一般应遵循《钢筋混凝土灌注桩技术规范》（JGJ94-2008）中的相关要求。

根据该规范的规定，钢筋混凝土灌注桩的钢筋笼长度检测应符合以下要求：首先，应检查和验收钢筋笼的长度，其允许偏差应符合规范的要求；其次，钢筋笼的加工和制作应符合图纸设计要求；最后，应对钢筋笼的搭接部分进行验收，并进行相应的记录。

在进行相关检测时，应注意遵循施工规范的要求，确保钢筋混凝土灌注桩的质量。

二、检测方法钢筋混凝土灌注桩钢筋笼长度的检测可以采用多种方法，常见的方法有测量法、超声波法和射线透视法等。

测量法是指使用测量工具如卷尺或测距仪对钢筋笼的长度进行直接测量，这种方法简单易行，但在实际操作中需要考虑到测量工具的精度和测量的准确性。

超声波法是通过超声波仪器对钢筋混凝土进行检测，根据超声波的传播速度来计算钢筋笼的长度，这种方法准确性较高，但需要专业知识和设备。

射线透视法是利用射线对钢筋混凝土进行透视检测，可以清晰地显示钢筋笼的位置和长度，但在实际应用中需要注意对射线辐射的防护。

三、检测注意事项在进行钢筋混凝土灌注桩钢筋笼长度检测时，应注意以下几个方面的问题：首先，需要对检测方法进行选择和确定，根据实际情况和施工要求选择合适的检测方法；其次，应配备相应的检测设备和工具，保证检测的准确性和可靠性；最后，对检测结果进行记录和归档，确保相关数据的完整性和真实性。

同时，还需要注意操作人员的安全防护和现场管理，确保施工过程的安全和有序进行。

四、问题解决在进行钢筋混凝土灌注桩钢筋笼长度检测时，可能会遇到一些问题，如检测设备的故障、操作人员的技术不足等。

混凝土灌注桩钢筋笼质量检验标准一：前言本文档旨在规范混凝土灌注桩钢筋笼的质量检验标准，确保施工质量和安全性。

本文档适用于所有混凝土灌注桩钢筋笼的检验工作，并指导相关人员进行检验操作。

二：术语和定义1.混凝土灌注桩钢筋笼：指用于混凝土灌注桩的钢筋笼，通常由纵向钢筋和横向钢筋编织而成。

2.质量检验：指对混凝土灌注桩钢筋笼进行检查、测试和评估，以确保其符合相关标准和要求。

三：检验准备工作1.准备工具：检验人员需准备测量工具、验收工具和检验设备。

2.组织人员：检验人员需组织好检验团队，明确各人员职责和。

四：检验内容1.钢筋尺寸：测量钢筋的直径、长度和间距，确保符合设计要求。

2.钢筋连接：检查钢筋的连接方式和质量，包括焊接和扎绑。

3.钢筋笼形状：检查钢筋笼的形状是否符合设计要求，如笼的直径、高度和形状。

4.钢筋笼质量：检查钢筋笼的质量，包括钢筋是否生锈、受损或变形。

5.标识和记录：对检验结果进行记录，并做好标识，以便后续追溯。

五：检验方法和标准1.测量方法：使用合适的测量工具，如卷尺、测量仪等，进行测量。

2.检查方法：通过目视检查和手工检测，对钢筋笼进行检查。

3.标准要求：检验人员需参考相关标准和规范，如GB/T 1499.2-2018《钢筋混凝土用钢筋第2部分：焊接钢筋》。

六：检验记录和追溯1.检验记录：对每次检验结果进行记录，包括检验时间、检验人员和检验内容。

2.标识要求：在钢筋笼上做好标识，包括桩号、批次号等信息。

3.追溯要求：保存每次检验的相关记录和标识，以便后续追溯需求。

七：法律名词及注释1.《建筑法》：指中华人民共和国《建筑法》。

2.《建设工程质量管理条例》：指中华人民共和国《建设工程质量管理条例》。

八：附件1.混凝土灌注桩钢筋笼质量检验记录表。

一：引言本文档旨在制定混凝土灌注桩钢筋笼的质量检验标准，以确保施工质量和灌注桩的安全性。

本文档适用于所有混凝土灌注桩钢筋笼的检验工作，并详细介绍了检验的各个步骤和方法。

钢筋属于铁磁性物质，考虑到钢筋笼和混凝土以及钢筋笼和桩周岩土之间存在明显的磁性差异。

因此在工程检测中应该能够大致判断出钢筋笼底部位置¨J。

武汉岩海钢筋笼长度测试仪RS-RBMT是目前此类检测项目的主要设备。

技术专利，专利号：ZL 2006 1 0038753.7检测原理是通过测量地球磁场在钢筋笼内/附近的变化，从而准确直观的反映灌注桩内钢筋笼的埋设长度。

配筋数量变化在测试数据中同样有反映。

Windows操作系统，仪器现场工作稳定，操作简单；触摸屏操作，系统轻便，自动采集、存储深度和磁场数据，现场成图，测试效率高；适用性强，不受地下水位影响及检测场地限制（如桩成在山坡、江边、河中等特殊地形中）；如图，在桩外钻孔（也可以利用桩内取芯孔）到桩底标高-5米处，置入探头到孔底，支好管口滑轮和电动计数滑轮，连接计数电缆、探头数据线和电机电源线，开机，自下而上采集数据。

RS_RBMT此法仪在检测管桩长度以及组桩情况方面有非常好的效果。

其检测方法与钢筋笼检测方法相似。

在管桩中心位置，钻孔到管桩设计长度以下5米左右。

将测试探头放至孔底，连接仪器，匀速将探头拉上，测试完成。

在多次应用中发现其效果明显，误差较小。

在此桩检测中，直接将探头放至孔底，由于没有钻孔到桩底一下5米，故桩底部位数据不足，但是桩身深度上接头反映明显。

由上图可以看出，在11.5米，22.5米处均有非常明显的磁场突变，强度曲线、梯度曲线反映均强烈。

可以判断接头所在位置，现场检测结果与实际组桩情况几乎完全一样。

在此桩检测中，设计桩长56米。

钻孔至桩底5米以下（这里只钻到60米），在桩身深度上，每截钢筋笼接头处反映明显。

由上图可以看出，在8.7、17.5、26.7、35.2、43.2，51.5米处均有非常明显的磁场突变，强度曲线、梯度曲线反映均强烈。

而在52.0~60.0米深度上数据平滑，磁场强度均匀。

检测结果：每截钢筋笼长度大约8.0~8.5米，与理论相符。
