中心孔的标准方法GB
- 格式:docx
- 大小:85.02 KB
- 文档页数:4
本文根据等资料撰写。

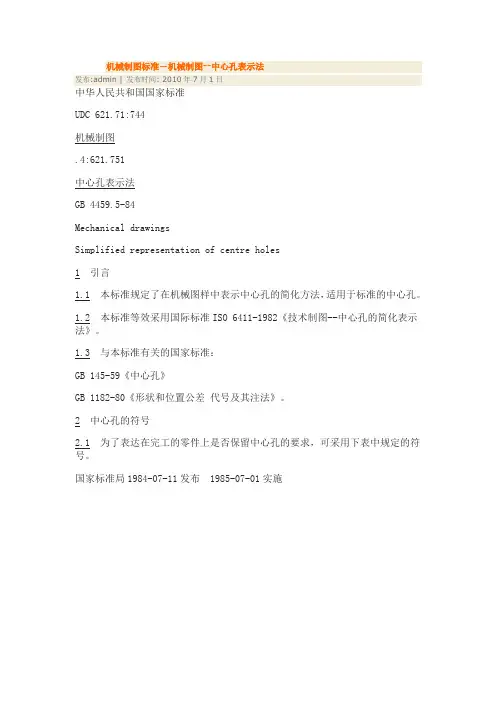

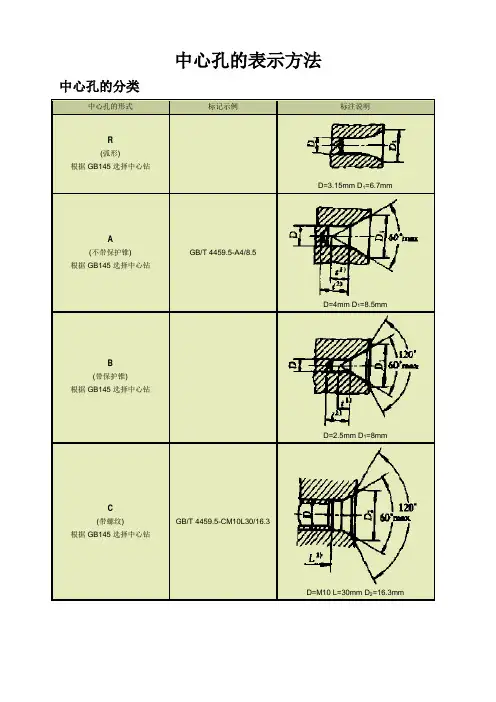

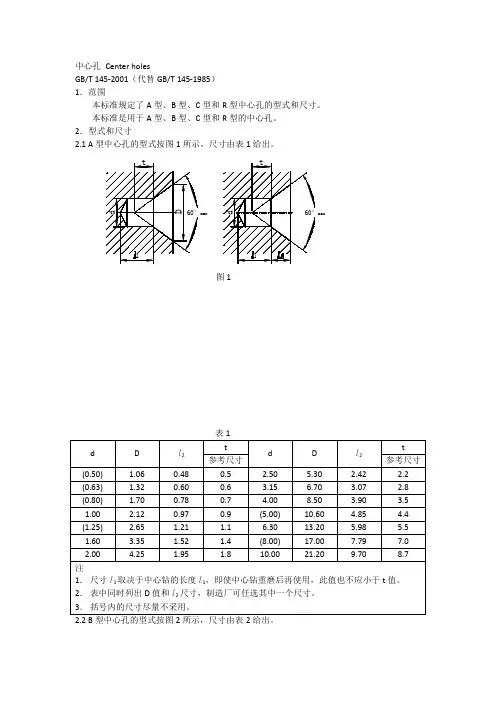

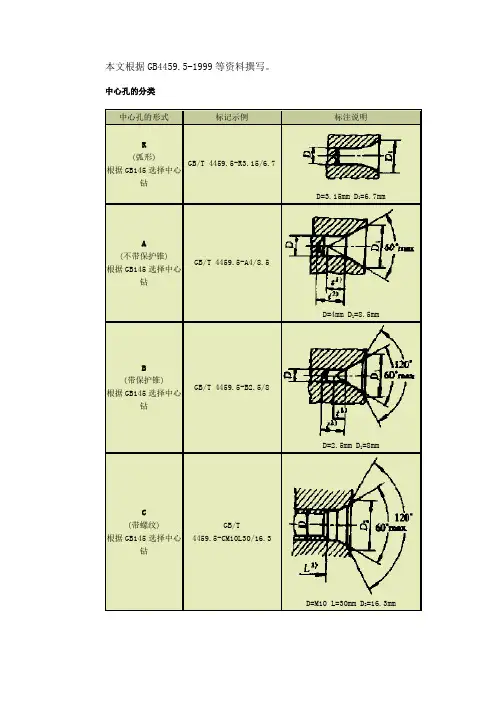

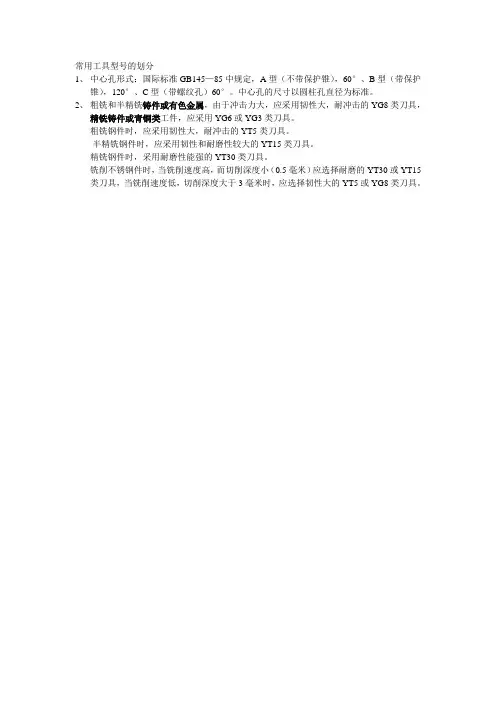

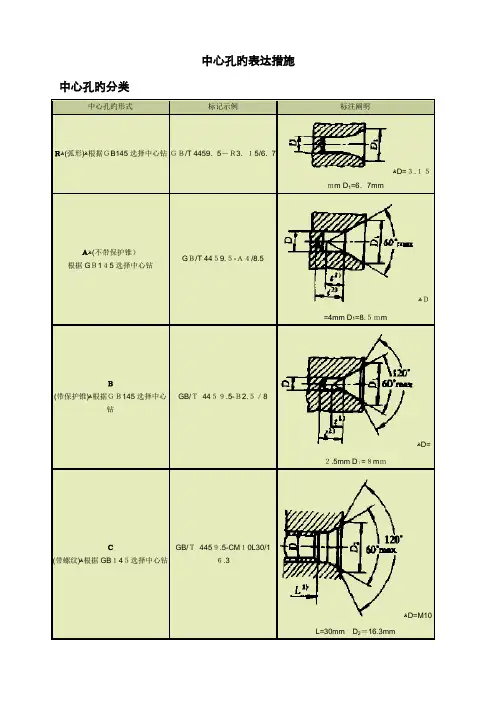

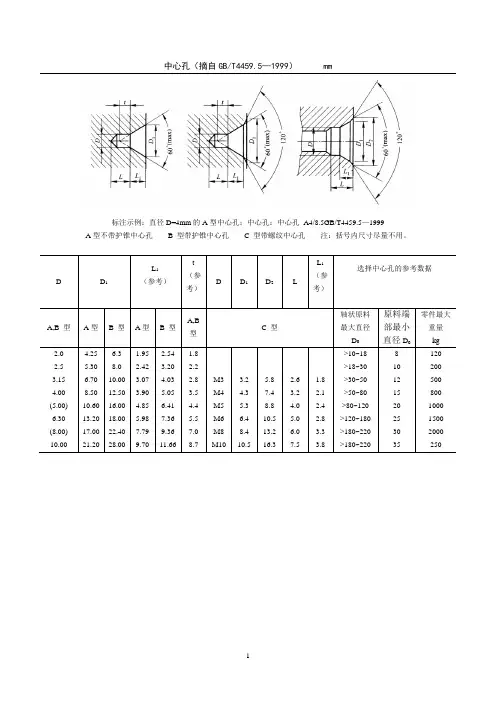

中心孔的分类
中心孔的形式标记示例标注说明R
(弧形)
根据GB145选择中心钻GB/T
D=3.15mm D
1
=6.7mm
A
(不带保护锥)
根据GB145选择中心钻
GB/T
D=4mm D
1
=8.5mm
B
(带保护锥)
根据GB145选择中心钻
GB/T
D=2.5mm D
1
=8mm
C
(带螺纹)
根据GB145选择中心钻
GB/T 10L
D=M10 L=30mm D
2
=16.3mm
中心孔的符号
为了表达在完工的零件上是否保留中心孔的要求,可采用下表中规定的符号。
要求符号标注示例解释
在完工的零件上要求保留中心孔要求做出B型
中心孔 D= D
1
=8在完工的零件上要求保留
在完工的零件上可以保留中心孔用A型中心孔
D=4 D
1
=在完工的零件上是否保留都可以
在完工的零件上不用A型中心孔
D= D
1
=在完工的
允许保留
中心孔
零件上不允许
保留
符号的尺寸及其各部分的比例关系如图1。
d'=
1
h
10
H
1
=
h=字体高度
a-标注中心孔
符号的区域
b-零件轮廓的
图线粗度
图1
在图样上的标注
对于已经有相应标准规定的中心孔,在图样中可不绘制详细结构,只需注出其代号,如表所示。如同一轴的两端中心孔相同,可只在其一端标出,但应注出其数量(图2)。
图2
如需指明中心孔的标准代号时,则可标注在中心孔型号的下方(图3,4)。
图3
图4
中心孔工作表面的粗糙度应在引出线上标出(图5、图6),表面粗糙度的上限值为μm。
以中心孔的轴线为基准时,基准代(符)号可按图5、图6的方法标注。
图5
图6
