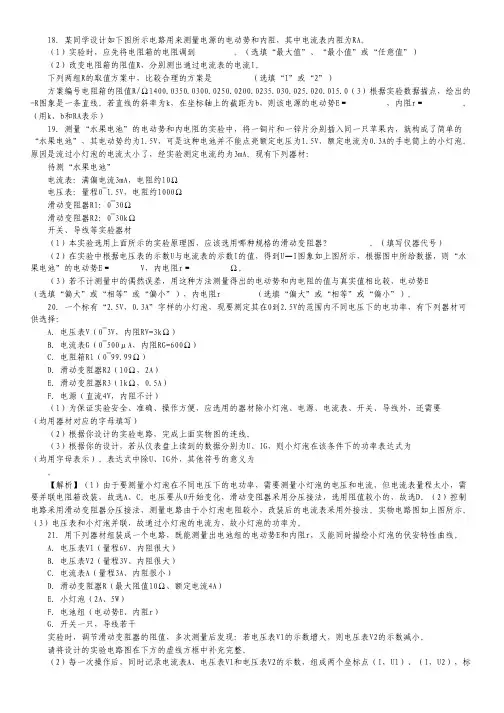

18．某同学设计如下图所示电路用来测量电源的电动势和内阻，其中电流表内阻为RA。
（1）实验时，应先将电阻箱的电阻调到 。
（选填“最大值”、“最小值”或“任意值”） （2）改变电阻箱的阻值R，分别测出通过电流表的电流I。
下列两组R的取值方案中，比较合理的方案是 （选填“1”或“2”） 方案编号电阻箱的阻值R/Ω1400.0350.0300.0250.0200.0235.030.025.020.015.0（3）根据实验数据描点，绘出的-R图象是一条直线。
若直线的斜率为k，在坐标轴上的截距为b，则该电源的电动势E＝ ，内阻r＝ 。
（用k、b和RA表示） 19．测量“水果电池”的电动势和内电阻的实验中，将一铜片和一锌片分别插入同一只苹果内，就构成了简单的“水果电池”，其电动势约为1.5V，可是这种电池并不能点亮额定电压为1.5V，额定电流为0.3A的手电筒上的小灯泡。
原因是流过小灯泡的电流太小了，经实验测定电流约为3mA。
现有下列器材： 待测“水果电池” 电流表：满偏电流3mA，电阻约10Ω 电压表：量程0~1.5V，电阻约1000Ω 滑动变阻器R1：0~30Ω 滑动变阻器R2：0~30kΩ 开关、导线等实验器材 （1）本实验选用上面所示的实验原理图，应该选用哪种规格的滑动变阻器？ 。
（填写仪器代号） （2）在实验中根据电压表的示数U与电流表的示数I的值，得到U—I图象如上图所示，根据图中所给数据，则“水果电池”的电动势E＝ V，内电阻r＝ Ω。
（3）若不计测量中的偶然误差，用这种方法测量得出的电动势和内电阻的值与真实值相比较，电动势E（选填“偏大”或“相等”或“偏小”），内电阻r （选填“偏大”或“相等”或“偏小”）。
20．一个标有“2.5V，0.3A”字样的小灯泡，现要测定其在0到2.5V的范围内不同电压下的电功率，有下列器材可供选择： A．电压表V（0~3V，内阻RV=3kΩ） B．电流表G（0~500μA，内阻RG=600Ω） C．电阻箱R1（0~99.99Ω） D．滑动变阻器R2（10Ω，2A） E．滑动变阻器R3（1kΩ，0.5A） F．电源（直流4V，内阻不计） （1）为保证实验安全、准确、操作方便，应选用的器材除小灯泡、电源、电流表、开关、导线外，还需要（均用器材对应的字母填写） （2）根据你设计的实验电路，完成上面实物图的连线。
八、电学实验题集粹（33个）1．给你一只内阻不计的恒压电源，但电压未知，一只已知电阻Ｒ，一只未知电阻Ｒｘ，一只内阻不计的电流表但量程符合要求，以及开关、导线等，用来测Ｒｘ接在该恒压电源上时的消耗功率Ｐｘ，画出测量线路图并写出简要测量步骤，以及Ｐｘ的表达式．2．如图3－94所示是研究闭合电路的内电压、外电压和电源电动势间关系的电路．（1）电压表Ｖ的（填“正”或“负”）接线柱应接在电源正极Ａ上，电压表Ｖ′的（填“正”或“负”）接线柱应接在探针Ｄ上．（2）当滑片Ｐ向右移动时，Ｖ′的示数将（填“变大”、“变小”或“不变”）．图3－94 图3－953．有一只电压表，量程已知，内阻为ＲＶ，另有一电池（电动势未知，但不超过电压表的量程，内阻可忽略）．请用这只电压表和电池，再用一个开关和一些连接导线，设计测量某一高值电阻Ｒｘ的实验方法．（已知Ｒｘ的阻值和ＲＶ相差不大）（1）在如图3－95线框内画出实验电路．（2）简要写出测量步骤和需记录的数据，导出高值电阻Ｒｘ的计算式．4．在“测定金属的电阻率”的实验中，用电压表测得金属丝两端的电压Ｕ，用电流表测得通过金属丝中的电流I，用螺旋测微器测得金属的直径ｄ，测得数据如图3－96（1）、（2）、（3）所示．请从图中读出Ｕ＝Ｖ，Ｉ＝Ａ，ｄ＝ｍｍ．图3－965．如图3－97所示，是一根表面均匀地镀有很薄的发热电阻膜的长陶瓷管，管长Ｌ约40ｃｍ，直径Ｄ约8ｃｍ．已知镀膜材料的电阻率为ρ，管的两端有导电箍Ｍ、Ｎ，现有实验器材：米尺、游标卡尺、电压表、电流表、直流电源、滑动变阻器、开关、导线若干根，请你设计一个测定电阻膜膜层厚度ｄ的实验，实验中应该测定的物理量是，计算镀膜膜层厚度的公式是．图3－976．用万用表的欧姆挡测电阻时，下列说法中正确的是．（填字母代号）Ａ．万用电表的指针达满偏时，被测电阻值最大Ｂ．万用电表的指针指示零时，说明通过被测电阻的电流最大Ｃ．测电阻前，把面板上的选择开关置于相关的欧姆挡上，将两表笔的金属杆直接短接，调整欧姆挡的调零旋钮使指针指在电流的最大刻度处Ｄ．用欧姆表的Ｒ×10Ω挡时，指针指在刻度20～40的正中央，则被测电阻的阻值为300ΩＥ．测量前，待测电阻应跟别的元件和电源断开Ｆ．用欧姆表的Ｒ×100Ω挡测电阻时，若指针指在零处附近，则应换用Ｒ×1ｋΩ挡7．在“测定金属的电阻率”的实验中，电阻丝的电阻值约为40～50Ω，可供选择的主要器材如下：Ａ．电压表（内阻20ｋΩ，量程0～10Ｖ）Ｂ．电流表（内阻约20Ω，量程0～50ｍＡ）Ｃ．电流表（内阻约4Ω，量程0～300ｍＡ）Ｄ．滑动变阻器（额定电流1Ａ，阻值为100Ω）Ｅ．滑动变阻器（额定电流0.3Ａ，阻值为1700Ω）Ｆ．电池组（电动势为9Ｖ，内阻为0.5Ω）（1）电流表应选，滑动变阻器应选．（2）把如图3－98甲所示的器材连接成测电阻值的实验电路．（3）用螺旋测微器测电阻丝的直径，读数如图3－98（乙）所示，则电阻丝的直径ｄ＝ｍｍ．图3－988．要用伏安法测定一个阻值只有几欧的待测电阻Ｒｘ，现提供了以下器材：Ａ．量程分别是0.6Ａ、3Ａ，内阻分别为几欧、十分之几欧的电流表1只；Ｂ．量程分别是3Ｖ、15Ｖ，内阻分别为1ｋΩ、几千欧的电压表1只；Ｃ．总阻值为20Ω的滑动变阻器1只；Ｄ．6Ｖ的蓄电池1只；Ｅ．开关1只和导线若干．为使电阻的测量较为准确，并使电表能从零值开始读数，根据提供的实验器材，在如图3－99甲的方框内，画出符合要求的实验电路图．图3－99用笔画线代替导线，将如图3－99乙所示的实物图连成实验电路．如果其中一次测量电表的读数如图399丙所示，则由这个测量算得电阻值Ｒｘ＝．9．现有一阻值为10.0Ω的定值电阻、一个开关、若干根导线和一个电压表，该电压表表面上有刻度但无刻度值，要求设计一个能测定某电源内阻的实验方案（已知电压表内阻很大，电压表量程大于电源电动势，电源内阻约为几欧）．要求：（1）在如图3－100所示的方框中画出实验电路图．（2）简要写出完成接线后的实验步骤：（3）写出用测得的量计算电源内阻的表达式ｒ＝．图3－10010．使用如图3－101所示器材测定小灯泡在不同电压下的电功率，并且作出小灯泡的电功率Ｐ与它两端电压的平方（Ｕ2）的关系曲线，已知小灯泡标有“6Ｖ，3Ｗ”的字样，电源是两个铅蓄电池串联组成的电池组，滑动变阻器有两种规格，Ｒ1标有“5Ω，2Ａ”，Ｒ2标有“100Ω，20ｍＡ”．各电表的量程如图3－101所示，测量时要求小灯泡两端的电压从零开始，并测多组数据．（1）把图中实物连成实验电路，滑动变阻器应选用．（2）测量时电压表示数如图3－101所示，则Ｕ＝Ｖ．（3）在如图3－101所示的Ｐ－Ｕ2图象中，可能正确的是，理由是．图3－10111．在用电流表和电压表测干电池的电动势和内阻时，所用滑动变阻器的阻值范围为2～20Ω，要求变阻器的滑动头在右端时，其所用阻值最大．线路连接图如图3－102所示，其中连线有错误的导线编号为；应改正的接线端为（说明由哪个接线端改为哪个接线端）．图3－10212．利用电压表和电流表测1节干电池的电动势和内阻ｒ，电路如图3－103所示，图中Ｒ1为粗调滑动变阻器，Ｒ2为微调滑动变阻器，实验得到四组数据如表中所示．（1）表中数据经处理后，可以确定电动势＝Ｖ，内阻ｒ＝Ω．（2）现有滑动变阻器：Ａ（10Ω，1Ａ），Ｂ（500Ω，0.5Ａ），Ｃ（500Ω，0.1Ａ）．那么在本次实验中，滑动变阻器Ｒ1应选用，Ｒ2应选用．（填“Ａ”、“Ｂ”或“Ｃ”）Ｉ／ｍＡＵ／Ｖ50.0 1.3575.0 1.35100.0 1.20150.0 1.05图3－10313．如图3－104为“研究电磁感应现象”的实验装置．（1）将图中所缺的导线补接完整．（2）如果在闭合开关时发现灵敏电流表的指针向右偏了一下，那么合上开关后［］图3－104Ａ．将原线圈迅速插入副线圈时，电流计指针向右偏转一下Ｂ．将原线圈插入副线圈后，电流计指针一直偏在零刻线右侧Ｃ．原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，电流计指针向右偏转一下Ｄ．原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，电流计指针向左偏转一下14．用电流表和电压表测1节干电池的电动势和内电阻，如图3－105中给出了Ａ、Ｂ两个供选用的电路图，为了较精确地测定电动势和内电阻，实验中应选用电路，正确选用电路后，试根据实验数据画出的Ｕ－Ｉ图线，得到电池的电动势＝Ｖ，内电阻Ｒ＝Ω．图3－10515．如图3－106为“研究电磁感应现象”的装置示意图．已知电流从正接线柱流入电流表时，指针向右偏转．（1）闭合开关Ｓ稳定后，将滑动变阻器的滑动触头Ｐ向右滑动，发现电流表指针向右偏转，则可断定电源的正极是．（2）以下做法能使电流表指针向左偏转的是．Ａ．闭合开关Ｓ的瞬间Ｂ．保持开关Ｓ闭合，将原线圈从副线圈中迅速抽出Ｃ．将开关Ｓ断开的瞬间Ｄ．保持开关Ｓ闭合，将原线圈中的铁芯迅速抽出图3－10616．如图3－107是研究自感现象的演示电路图，电感线圈Ｌ的直流电阻与Ｒ相同，Ａ1、Ａ2是相同的电流表，当两电流表中的电流从右端流入时，指针均向右偏；从左端流入时，指针均为向左偏．则当开关Ｓ闭合瞬间，Ａ1与Ａ2中电流的大小关系是Ｉ1Ｉ2（填“＞”、“＜”或“＝”）；当开关Ｓ闭合一段时间再断开的瞬间，表Ａ1和Ａ2的指针偏转方向是：Ａ1，Ａ2；此时通过Ａ1、Ａ2的电流大小关系是：Ｉ1Ｉ2．（填“＞”、“＜”或“＝”）图3－10717．一灵敏电流表，当电流从它的正接线柱流入时，指针向正接线柱一侧偏转．现把它与一个线圈串联，试就如图3－108中各图指出：图3－108（1）图甲中电表指针的偏转方向是．（2）图乙中磁铁下方的极性是．（3）图丙中磁铁的运动方向是．（4）图丁中线圈从上向下看的绕制方向是．18．现有阻值为10．0Ω的定值电阻两个，两个开关，若干根导线和一个电流表，该电流表表面上有刻度但无刻度值，要求设计一个能测定某电源内阻的实验方案（已知电流表内阻可忽略不计，电源内阻约为几欧，电流表量程满足测量要求）．（1）在上边方框中画出实验电路图．（2）简要写出完成接线后实验步骤_________________．（3）写出用测得的量计算电源内阻的表达式ｒ＝_________________．19．一同学用如图3-73所示装置研究感应电流的方向与引起感应电流的磁场的关系．已知电流从ａ接线柱流入电流表时，电流表指针右偏．实验时，磁场方向、磁铁运动情况及电流表指针偏转情况均记录在下表中．图3-73实验序号磁场方向磁铁运动情况指针偏转情况1 向下插入右偏2 向下拔出左偏3 向上插入左偏4 向上拔出右偏（1）由实验1、3得出的结论是________．（2）由实验2、4得出的结论是________．（3）由实验1、2、3、4得出的结论是________．20．有一只电压表，量程已知，内电阻为ＲＶ，另有一电池组（电动势未知，但不超过电压表的量程，内电阻可忽略），请用这只电压表和电池组，再用一个开关和一些连接导线，设计测量某一高阻值电阻Ｒｘ的实验方法．（已知Ｒｘ的阻值和电压表的内电阻ＲＶ相差不大）（1）在下面方框内画出实验电路．（2）简要写出测量步骤和需记录的数据，导出高阻值电阻Ｒｘ的计算表达式．21．用如图3-74所示电路测量电源的电动势和内阻ｒ，改变Ｒ的阻值，得到一系列Ｉ、Ｕ值，最后用Ｕ-I图象来处理实验数据，得到和ｒ的值．由于实验原理带来的系统误差，使得求得的值偏________，内阻值ｒ偏________，为了减小误差，必须选用内阻________的电压表和阻值________的电阻Ｒ．图3-7422．把一只量程为300μＡ的电流表改装成一只欧姆表，使电流表表盘上原100μＡ刻线改为10ｋΩ；则200μＡ的刻线改为________ｋΩ，该欧姆表内电路的电阻是________ｋΩ，电源电动势是________Ｖ．23．如图3-75为测量电源电动势和内阻的一种电路图3-75（1）在图中标出各表符号及正、负接线柱．（2）Ｒ０在电路中的作用是________；在合上开关前，变阻器的滑动片应放在________端．（填左、右）（3）用此电路测得的电源电动势和内电阻与真实值比较应该是测________真，ｒ测________ｒ真．（填“大于”、“小于”或“等于”）24．如图3-76所示是打点计时器的简易构造，电源是________压________流电流，分析说明振针打点原理．图3-7625．现有以下器材灵敏电流表：满偏值为6ｍＡ，内阻为100Ω；电池：电动势为3Ｖ，内阻为10Ω；另有可变电阻分别为Ｒ１：0～10Ω的滑动变阻器；Ｒ２：0～9999Ω的电阻箱：Ｒ３：0～1ｋΩ的电位器．要求用上述器材组装一个欧姆表，电路如图3-77所示，回答下列问题：图3-77（1）需要的可变电阻是________．（填代号）（2）该欧姆表正中间的刻度值是________．（3）若某次测量中发现指针在1500Ω处，则表明此时流过灵敏电流表的电流值是________．26．如图3-78实物分别为开关，两个电池串联的电源，电压表，电阻箱，还有导线若干（图中未画出）．现用这些器材来测量电源的电动势和内电阻ｒ．图3-78（1）在上面右边线框内画出实验电路图并按电路图在实物图上连接导线．（2）若要测得、ｒ的值，电阻箱至少需取________个不同数值．（3）若电压表每个分度表示的电压值未知，但指针偏转角度与电压表两端电压成正比，能否用此电路测量?答：________．能否用此电路测ｒ？答：________．27．发光二极管是电器、仪器上作指示灯用的一种电子元件，正常使用时带“＋”号的一端要与电源正极相对（即让电流从元件带“＋”号的一端流入）．现要求用实验测出该元件两端的电压U和通过的电流I，并据此描绘该元件Ｕ-Ｉ图线（伏安特性曲线）．图3-79（1）在图3-79方框内画出实验电路图（要求二极管两端电压能在0～2．5Ｖ间变化）（2）实验测得发光二极管Ｕ-Ｉ图象如图3-79所示，若发光二极管的正常工作电压为2．0Ｖ，而电源是由内阻不计、电动势均为1．5Ｖ的两节干电池串联而成，则应该串一个大小为________Ω的电阻才能使发光二极管正常工作．28．利用如图3-80所示电路对电流表进行校对．图中Ａｘ为待校对电流表，Ａ０为标准电流表，Ｅ为电源，Ｒ１为一限流电阻，Ｒ为一可变电阻，Ｓ为开关，为这一实验准备了如下器材：图3-80蓄电池（电动势6Ｖ，内阻约0．3Ω）待校对电流表（量程0～0．6Ａ，内阻约为0．1Ω）标准电流表（量程0～0．6～3Ａ，内阻不超过0．04Ω）定值电阻甲（阻值8Ω，额定电流1Ａ）定值电阻乙（阻值15Ω，额定电流1Ａ）滑动变阻器甲（阻值范围0～15Ω，额定电流1Ａ）滑动变阻器乙（阻值范围0～100Ω，额定电流1Ａ）已知两电流表的刻度盘都将量程均分为6大格，要求从0．1起对每条刻度一一进行校对．为此，定值电阻Ｒ０应选用________，变阻器Ｒ应选用________．29．如图3-81所示是“用伏安法测量电阻”实验的电路图，只是电压表未接入电路中．图3-82是相应的实验器材，其中待测量的未知电阻Ｒｘ阻值约为1ｋΩ，电流表量程20ｍＡ、内阻小于1Ω，电压表量程15Ｖ、内阻约1．5ｋΩ，电源输出电压约12Ｖ，滑动变阻器甲的最大阻值为200Ω，乙的最大阻值为20Ω．图3-81（1）在图3-81的电路图中把电压表连接到正确的位置．（2）根据图3-81的电路图把图3-82的实物连成实验电路．图3-82（3）说明本实验电路中两个滑动变阻器所起的作用有何不同?答：________．30．用伏安法测量一个定值电阻的阻值，备用器材如下：待测电阻Ｒｘ（阻值约200Ω，额定功率0．05Ｗ）电压表Ｖ１（量程0～1Ｖ，内阻10ｋΩ）电压表Ｖ２（量程0～10Ｖ，内阻100ｋΩ）电流表Ａ（量程0～50ｍＡ，内阻30Ω）电源Ｅ１（电动势3Ｖ，额定电流1Ａ，内阻不计）电源Ｅ２（电动势12Ｖ，额定电流2Ａ，内阻不计）滑动变阻器（电阻0～10Ω，额定电流2Ａ）开关及导线若干为使测量尽量准确，要求进行多次测量，并取平均值，请你在方框中画出实验电路原理图，其中，电源选用________，电压表选用________．31．利用电流表和两个阻值不同的定值电阻，可以测定电源的电动势和内电阻．在所用器材中电流表Ａ量程为0～0．6～3Ａ，定值电阻Ｒ１和Ｒ２的阻值都约在5～10Ω之间．电源为一节干电池，还有开关Ｓ１、单刀双掷开关Ｓ２及电线若干．图3-83图3-84（1）请按如图3-83所示电路图要求在如图3-84所示实物图上连线．（2）若考虑到电流表内阻ｒＡ对测量的影响，那么测量值与真实值相比，有测________真，ｒ测________ｒ真（选填“＞”、“＜”或“＝”）32．用图3-85所示的电路（Ｒ１、Ｒ２为标准定值电阻）测量电源的电动势和内电阻ｒ时，如果偶然误差可忽略不计，则下列说法中正确的是________．（填字母序号）图3-85Ａ．电动势的测量值等于真实值Ｂ．内电阻的测量值大于真实值Ｃ．测量误差产生的原因是电流表具有内阻Ｄ．测量误差产生的原因是测量次数太少，不能用图象法求和ｒ若将图3-85中的电流表去掉，改用量程适中的电压表来测定电源的电动势和内电阻ｒ．（1）需要读取的数据是___________________．（2）其计算公式是___________________．（3）在下面虚线框内画出实验电路图．33．用如图3-86甲中所给的实验器材测量一个“12Ｖ、6Ｗ”的小灯泡在不同电压下的功率，其中电流表有3Ａ、0．6Ａ两挡，内阻可忽略，电压表有15Ｖ、3Ｖ两挡，内阻很大，测量时要求加在灯泡两端的电压可连续地从0调到12Ｖ．图3-86（1）按要求在实物图上连线．（2）某次测量时电流表的指针位置如图3-86乙所示，其读数为________Ａ．参考答案1．（如图6）①先用电流表与R串联测出通过R的电流ＩＲ；②再用电流表与Ｒｘ串联测出通过Ｒｘ的电流ＩＲｘ．Ｐｘ＝ＩＲＲＩＲｘ＝ＩＲＩＲｘＲ2．正，正，变小3．（1）实验电路如图7（甲）、（乙）．（2）测量步骤：Ａ．按（甲）图连接实验电路，闭合开关Ｓ，读出电压表的示数Ｕ1．Ｂ．按（乙）图连接实验电路，闭合开关Ｓ，读出电压表的示数Ｕ2．Ｃ．根据闭合电路欧姆定律得＝Ｕ1，＝Ｕ2＋ＲｘＵ2／ＲＶ，联立求解得Ｒｘ＝（Ｕ1－Ｕ2）ＲＶ／Ｕ2．4．1.74Ｖ0.452Ａ 1.834ｍｍ5．管长Ｌ，管直径Ｄ，ＭＮ两端电压Ｕ，及通过ＭＮ的电流Ｉ，ｄ＝ρＩＬ／πＤＵ6．ＢＣＥ7．（1）Ｃ，Ｄ（2）如图8所示（3）0.680图7 图88．实验电路图如图9（甲）所示，实物电路图如图9（乙）所示，Ｒｘ＝4.58Ω．图99．（1）如图10所示（2）①断开开关，记下电压表偏转格数Ｎ1，②合上开关，记下电压表偏转格数Ｎ2，③ｒ＝Ｒ＝（Ｎ1－Ｎ2）／Ｎ2．图10 图1110．（1）Ｒ1；实验电路如图11（电压表选0～15Ｖ，电流表选0.6Ａ）（2）8.0（3）Ｄ；电压增大，灯丝温度升高，灯丝的电阻变大．11．③④⑤，Ｄ改Ｂ，3改0.6，＋改0.612．（1）1.5，3（2）Ｂ，Ａ13．（1）如图12所示（2）Ａ，Ｄ图1214．Ｂ，1.50，0.5015．（1）Ａ，（2）Ａ16．＞，向左，向右，＝17．（1）偏向正极（2）Ｓ极（3）向上（4）顺时针绕制18．（1）实验电路如图7所示．图7（2）实验步骤：①合上开关Ｓ１、Ｓ２，记下电流表指针偏转格数Ｎ１；②合上开关Ｓ１，断开开关Ｓ２，记下电流表指针偏转格数Ｎ２．（3）（（2Ｎ２－Ｎ１）／Ｎ１－Ｎ２）Ｒ或（（Ｎ１－2Ｎ２）／（Ｎ２－Ｎ１）Ｒ．或实验电路如图8所示．图8（2）实验步骤：①合上开关Ｓ１，断开Ｓ２，记下电流表指针偏转格数Ｎ１；②合上开关Ｓ１、Ｓ２，记下电流表指针偏转格数Ｎ２．（3）（（2Ｎ１－Ｎ２）／2（Ｎ２－Ｎ１））Ｒ或（（Ｎ２－2Ｎ１）／2（Ｎ１－Ｎ２））Ｒ．19．（1）穿过闭合回路的磁通量增加时，感应电流的磁场方向与原磁场方向相反．（2）穿过闭合回路的磁通量减少时，感应电流的磁场方向与原磁场方向相同．（3）感应电流的磁场总是阻碍引起感应电流的磁通量的变化．20．（1）实验电路如图9的甲和乙所示图9（2）测量步骤：Ａ．按（甲）图连接实验电路，闭合开关Ｓ，读出电压表的示数Ｕ１．Ｂ．按（乙）图连接实验电路，闭合开关Ｓ，读出电压表的示数Ｕ２．Ｃ．根据闭合电路欧姆定律：＝Ｕ１，＝Ｕ２＋（Ｕ２／ＲＶ）Ｒｘ联立解得：Ｒｘ＝（（Ｕ１－Ｕ２）／Ｕ２）ＲＶ．21．小小大小22．2．5 5 1．523．（1）略（2）限流作用最右（3）＜＜24．①当左接线柱为“＋”时，由安培定则判断知线圈右端为Ｎ极，此时指针落下②当左接线柱为“－”时，由安培定则判断知线圈右端为Ｓ极，此时指针抬起由①、②知交流电每变化一个周期，指针将打一个点25．（1）Ｒ３（2）500Ω（3）1．5ｍＡ26．（1）电路图如图10甲所示实物图如图10乙所示图10（2）2 （3）不能能27．（1）如图11所示图11（2）7728．固定电阻甲滑动变阻器乙29．（1）如图12所示（2）如图13所示（注：实物图只要与答案图2一致）（3）滑动变阻器甲为粗调；滑动变阻器乙为细调．图1330．电路原理图如图14所示Ｅ１Ｖ２31．（1）如图15所示图14图15（2）＝＞32．Ａ、Ｂ、Ｃ（1）两次电压表的读数Ｕ１和Ｕ２（2）Ｅ＝（（Ｕ２－Ｕ１）Ｒ１Ｒ２／（Ｕ１Ｒ２－Ｕ２Ｒ１））＋Ｕ１，ｒ＝（（Ｕ２－Ｕ１）／（Ｕ１Ｒ２－Ｕ２Ｒ１））Ｒ１Ｒ２（3）电路图略（将电压表接在电源两极上）33．①如图16所示图16②0．28（或0．280）。

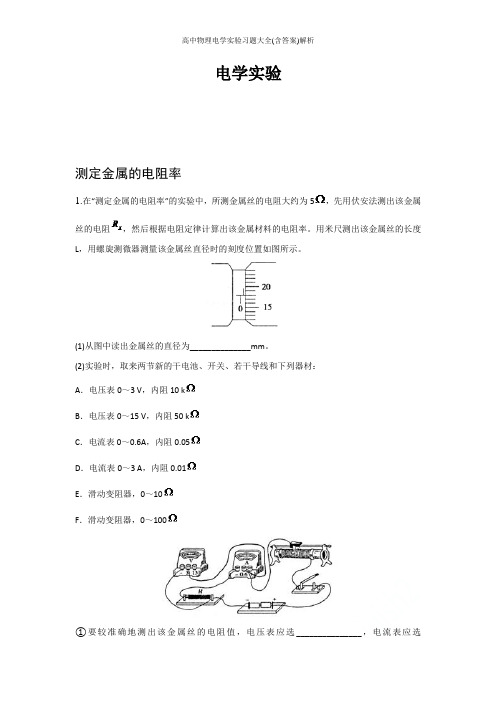

电学实验测定金属的电阻率1.在“测定金属的电阻率”的实验中，所测金属丝的电阻大约为5，先用伏安法测出该金属丝的电阻，然后根据电阻定律计算出该金属材料的电阻率。
用米尺测出该金属丝的长度L，用螺旋测微器测量该金属丝直径时的刻度位置如图所示。
(1)从图中读出金属丝的直径为______________mm。
(2)实验时，取来两节新的干电池、开关、若干导线和下列器材：A．电压表0～3 V，内阻10 kB．电压表0～15 V，内阻50 kC．电流表0～0.6A，内阻0.05D．电流表0～3 A，内阻0.01E．滑动变阻器，0～10F．滑动变阻器，0～100①要较准确地测出该金属丝的电阻值，电压表应选_______________，电流表应选______________，滑动变阻器选_____________(填序号)。
②实验中，某同学的实物接线如图所示，请指出该实物接线中的两处明显错误。
错误l：_____________________________；错误2：_____________________________。
2.为了测量某根金属丝的电阻率，根据电阻定律需要测量长为L的金属丝的直径D.电阻R。
某同学进行如下几步进行测量：（1）直径测量：该同学把金属丝放于螺旋测微器两测量杆间，测量结果如图，由图可知，该金属丝的直径d= 。
（2）欧姆表粗测电阻，他先选择欧姆×10档，测量结果如图所示，为了使读数更精确些，还需进行的步骤是。
A.换为×1档，重新测量B.换为×100档，重新测量C.换为×1档，先欧姆调零再测量D.换为×100档，先欧姆调零再测量（3）伏安法测电阻，实验室提供的滑变阻值为0～20Ω，电流表0～0.6A（内阻约0.5Ω），电压表0～3V（内阻约5kΩ），为了测量电阻误差较小，且电路便于调节，下列备选电路中，应该选择。
3.在测定金属电阻率的实验中，某同学连接电路如图（a）所示．闭合开关后，发现电路有故障（已知电源、电表和导线均完好，电源电动势为E）：（1）若电流表示数为零、电压表示数为E，则发生故障的是断路．（填“待测金属丝”、“滑动变阻器”或“开关”）．（2）实验中用螺旋测微器测得金属丝的直径如图（b）所示，其示数D=mm．4.测得接入电路的金属丝的长度为L,金属丝的直径d，已知其电阻大约为25Ω．(1)在用伏安法准确测其电阻时，有下列器材供选择，除必选电源（电动势1.5V，内阻很小)、导线、开关外，电流表应选，电压表应选，滑动变阻器应选。
高中物理电学实验练习题含详解答案Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】图10-电学实验练习题例1、用伏安法测量一个定值电阻的器材规格如下：待测电阻R x （约100 Ω）;直流电流表（量程0~10 mA 、内阻50 Ω）;直流电压表（量程0~3 V 、内阻5 k Ω）;直流电源（输出电压4 V 、内阻不计）；滑动变阻器（0~15 Ω、允许最大电流1 A ）；开关1个，导线若干.根据器材的规格和实验要求画出实验电路图.【解析】用伏安法测量电阻有两种连接方式，即电流表的内接法和外接法，由于R x ＜v A R R ，故电流表应采用外接法.在控制电路中，若采用变阻器的限流接法，当滑动变阻器阻值调至最大，通过负载的电流最小，I min =xA R R R E++=24 mA ＞10 mA,此时电流仍超过电流表的量程，故滑动变阻器必须采用分压接法.如图10-5所示.例2、在某校开展的科技活动中，为了要测出一个未知电阻的阻值R x ，现有如下器材：读数不准的电流表A 、定值电阻R 0、电阻箱R 1、滑动变阻器R 2、单刀单掷开关S 1、单刀双掷开关S 2、电源和导线。
⑴画出实验电路图，并在图上标出你所选用器材的代码。
⑵写出主要的实验操作步骤。
【解析】⑴实验电路如右图所示（此法俗称”替代法”）。
⑵①将S 2与R x 相接，记下电流表指针所指位置。
②将S 2与R 1相接，保持R 2不变，调节R 1的阻值，使电流表的指针指在原位置上，记下R 1的值，则R x ＝R 1。
例3、用以下器材测量一待测电阻R x 的阻值（900～1000Ω）：电源E ，具有一定内阻，电动势约为；电压表V 1，量程为，内阻r 1＝750Ω； 电压表V 2，量程为5V ，内阻r 2＝2500Ω；滑动变阻器R ，最大阻值约为100Ω； ）单刀单掷开关K ，导线若干。
测量中要求电压表的读数不小于其量程的1/3，试画出测量电阻R x 的一种实验电路原理图。

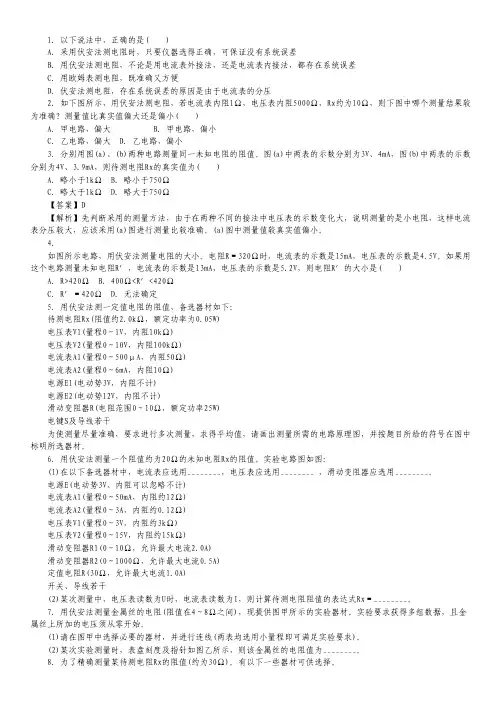

1．以下说法中，正确的是( ) A．采用伏安法测电阻时，只要仪器选得正确，可保证没有系统误差 B．用伏安法测电阻，不论是用电流表外接法，还是电流表内接法，都存在系统误差 C．用欧姆表测电阻，既准确又方便 D．伏安法测电阻，存在系统误差的原因是由于电流表的分压 2．如下图所示，用伏安法测电阻，若电流表内阻1Ω，电压表内阻5000Ω，Rx约为10Ω，则下图中哪个测量结果较为准确？测量值比真实值偏大还是偏小( ) A．甲电路，偏大 B．甲电路，偏小 C．乙电路，偏大 D．乙电路，偏小 3．分别用图(a)、(b)两种电路测量同一未知电阻的阻值。
图(a)中两表的示数分别为3V、4mA，图(b)中两表的示数分别为4V、3.9mA，则待测电阻Rx的真实值为( ) A．略小于1kΩ B．略小于750Ω C．略大于1kΩ D．略大于750Ω 【答案】D 【解析】先判断采用的测量方法，由于在两种不同的接法中电压表的示数变化大，说明测量的是小电阻，这样电流表分压较大，应该采用(a)图进行测量比较准确。
(a)图中测量值较真实值偏小。
4. 如图所示电路，用伏安法测量电阻的大小。
电阻R＝320Ω时，电流表的示数是15mA，电压表的示数是4.5V。
如果用这个电路测量未知电阻R′，电流表的示数是13mA，电压表的示数是5.2V，则电阻R′的大小是( ) A．R>420Ω B．400Ω<R′<420Ω C．R′＝420Ω D．无法确定 5．用伏安法测一定值电阻的阻值，备选器材如下： 待测电阻Rx(阻值约2.0kΩ，额定功率为0.05W) 电压表V1(量程0～1V，内阻10kΩ) 电压表V2(量程0～10V，内阻100kΩ) 电流表A1(量程0～500μA，内阻50Ω) 电流表A2(量程0～6mA，内阻10Ω) 电源E1(电动势3V，内阻不计) 电源E2(电动势12V，内阻不计) 滑动变阻器R(电阻范围0～10Ω，额定功率25W) 电键S及导线若干 为使测量尽量准确，要求进行多次测量，求得平均值，请画出测量所需的电路原理图，并按题目所给的符号在图中标明所选器材。
高中物理电学实验测试题(含答案)(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（高中物理电学实验测试题(含答案)(word版可编辑修改)）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为高中物理电学实验测试题(含答案)(word版可编辑修改)的全部内容。
1。
某同学测量一个圆柱体的电阻率，需要测量圆柱体的尺寸和电阻.①分别使用游标卡尺和螺旋测微器测量圆柱体的长度和直径,某次测量的示数如图（a）和图(b)所示,长度为cm，直径为mm.②按图（c）连接电路后，实验操作如下：（a）将滑动变阻器R1的阻值置于最处（填“大”或“小”）；将S2拨向接点1，闭合S1，调节R1，使电流表示数为I0；（b）将电阻箱R2的阻值调至最（填“大”或“小"），S2拨向接点2；保持R1不变,调节R2，使电流表示数仍为I0,此时R2阻值为1 280 Ω；③由此可知，圆柱体的电阻为Ω。
2.某学习小组的同学拟探究小灯泡L的伏安特性曲线，可供选用的器材如下：小灯泡L，规格“4. 0 V. 0。
7 A”;电流表A1，量程3 A，内阻约为0。
1 Ω;电流表A2，量程0。
6 A,内阻r2=0. 2 Ω;电压表V,量程3 V,内阻r V=9 kΩ；标准电阻R1，阻值1 Ω;标准电阻R2，阻值3 kΩ；滑动变阻器R，阻值范围0~10 Ω；学生电源E，电动势6 V，内阻不计；开关S及导线若干。
①甲同学设计了如图1所示的电路来进行测量，当通过L的电流为0. 46 A时，电压表的示数如图2所示，此时L的电阻为Ω.图1 图2②乙同学又设计了如图3所示的电路来进行测量，电压表指针指在最大刻度时，加在L上的电压值是V。
高中物理《电学实验》练习题（附答案解析）学校:___________姓名：___________班级：___________一、单选题1．用欧姆表的×100挡测一电阻，发现指针偏角太小，应换下面哪个倍率挡位（）A．×1挡B．×10挡C．×100挡D．×1k挡2．关于欧姆表及其使用中的问题，下列说法中正确的是（）A．接表内电源负极的应是黑表笔B．换挡后，都要重新调零C．表盘刻度是均匀的D．表盘刻度最左边表示电阻阻值为03．如图，该电路元器件对应的符号是（）A．B．C．D．4．在利用多用电表欧姆挡前要进行欧姆调零，欧姆调零利用的是（）A．甲旋钮B．乙旋钮C．丙旋钮D．丁插孔5．某同学通过实验测定阻值约为5Ω的电阻x R，用内阻约为3kΩ的电压表，内阻约为0.125Ω的电流表进行测量。
他设计了图甲和图乙两种电路，下列说法正确的是（）A ．实验中应采用图甲电路，此电路测得的x R 偏大B ．实验中应采用图乙电路，此电路测得的x R 偏大C ．实验中应采用图甲电路，误差主要是由电压表分流引起的D ．实验中应采用图乙电路，误差主要是由电流表分压引起的6．电容器是一种重要的电学元件，在电工和电子技术中应用广泛．使用图甲所示电路观察电容器的充电和放电过程．电路中的电流传感器（不计内阻）与计算机相连，可以显示电流随时间的变化．直流电源电动势为E ，实验前电容器不带电．先将开关K 拨到“1”给电容器充电，充电结束后，再将其拨到“2”，直至放电完毕．计算机显示的电流随时间变化的i t -曲线如图乙所示．则下列说法正确的是（ ）A ．乙图中阴影部分的面积12S SB ．乙图中阴影部分的面积12S S <C ．由甲、乙两图可判断阻值12R R >D ．由甲、乙两图可判断阻值12R R =7．在使用多用电表的欧姆档测电阻时，下列说法正确的是（ ）A ．将红黑表笔短接，调节欧姆调零旋钮使指针指向左侧“0”刻度处B ．测量时若发现指针偏转角度过小，则应该减小倍率，并重新欧姆调零后再进行测量C ．欧姆表的电池使用时间太长，虽然仍能正常调零，但测量值将略偏大D ．使用完毕，直接将多用电表摆放整齐即可8．用如图所示的电路测定电池的电动势和内阻，由于电表内阻的影响，关于电动势的真实值E 0与测量值E 及电池内阻的真实值r 0与内阻的测量值r 的说法正确的是（ ）A．E0＞E，r0＞r B．E0＝E，r0＜rC．E0＝E，r0＞r D．E0＜E，r0＜r二、多选题9．在用欧姆表测电阻的实验中，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，正确的判断和做法是A．这个电阻值很小B．这个电阻值很大C．为了把电阻测得更准确一些，应换用“×1”挡，重新测量D．为了把电阻测得更准确一些，应换用“×100”挡，重新测量10．使用多用电表的欧姆挡测电阻时，下列说法正确的是．A．测量前应检查指针是否停在“Ω”刻度线的“∞”处B．每一次换挡，都要重新进行一次调零C．在外电路，电流从红表笔流经被测电阻到黑表笔D．测量时，若指针偏转很小(靠近∞附近)，应换倍率更大的挡进行测量11．如图所示是伏安法测电阻的部分电路，开关先后接通a和b时，观察电压表和电流表示数的变化。

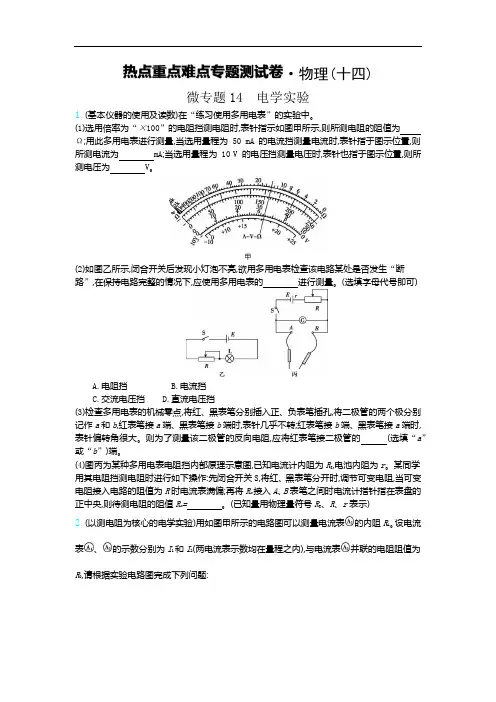

·物理(十四)微专题14电学实验1.(基本仪器的使用及读数)在“练习使用多用电表”的实验中。
(1)选用倍率为“×100”的电阻挡测电阻时,表针指示如图甲所示,则所测电阻的阻值为Ω;用此多用电表进行测量,当选用量程为 50 mA 的电流挡测量电流时,表针指于图示位置,则所测电流为mA;当选用量程为 10 V 的电压挡测量电压时,表针也指于图示位置,则所测电压为V。
甲(2)如图乙所示,闭合开关后发现小灯泡不亮,欲用多用电表检查该电路某处是否发生“断路”,在保持电路完整的情况下,应使用多用电表的进行测量。
(选填字母代号即可)A.电阻挡B.电流挡C.交流电压挡D.直流电压挡(3)检查多用电表的机械零点,将红、黑表笔分别插入正、负表笔插孔,将二极管的两个极分别记作a和b,红表笔接a端、黑表笔接b端时,表针几乎不转;红表笔接b端、黑表笔接a端时,表针偏转角很大。
则为了测量该二极管的反向电阻,应将红表笔接二极管的(选填“a”或“b”)端。
(4)图丙为某种多用电表电阻挡内部原理示意图,已知电流计内阻为R g,电池内阻为r。
某同学用其电阻挡测电阻时进行如下操作:先闭合开关S,将红、黑表笔分开时,调节可变电阻,当可变电阻接入电路的阻值为R时电流表满偏;再将R x接入A、B表笔之间时电流计指针指在表盘的正中央,则待测电阻的阻值R x=。
(已知量用物理量符号R g、R、r表示)2.(以测电阻为核心的电学实验)用如图甲所示的电路图可以测量电流表的内阻R A。
设电流表、的示数分别为I1和I2(两电流表示数均在量程之内),与电流表并联的电阻阻值为R0,请根据实验电路图完成下列问题:(1)连接实物图乙。
(2)用已知量写出计算电流表内阻的表达式为。
(3)如果在某次测量时,R0=5 Ω,电流表、的示数分别为8 mA和5 mA,则用该组数据测得的电流表的内阻为Ω。
3.(以测电阻为核心的电学实验)实验室购买了一个线圈,某同学想通过实验测定其实际长度。
2025高考物理电学创新实验一、实验题1．小明通过实验探究电压表内阻对测量结果的影响．所用器材有：干电池（电动势约1.5V，内阻不计）2节；两量程电压表（量程0~3V，内阻约3kΩ；量程0~15V，内阻约15kΩ）1个；滑动变阻器（最大阻值50Ω）1个；定值电阻（阻值50Ω）21个；开关1个及导线若干．实验电路如题1图所示．（1）电压表量程应选用（选填“3V”或“15V”）．（2）题2图为该实验的实物电路（右侧未拍全）．先将滑动变阻器的滑片置于如图所示的位置，然后用导线将电池盒上接线柱A与滑动变阻器的接线柱（选填“B”“C”“D”）连接，再闭合开关，开始实验．（3）将滑动变阻器滑片移动到合适位置后保持不变，依次测量电路中O与1，2，…，21之间的电压．某次测量时，电压表指针位置如题3图所示，其示数为V．根据测量数据作出电压U与被测电阻值R的关系图线，如题4图中实线所示．（4）在题1图所示的电路中，若电源电动势为E ，电压表视为理想电压表，滑动变阻器接入的阻值为1R ，定值电阻的总阻值为2R ，当被测电阻为R 时，其两端的电压U = （用E 、1R 、2R 、R 表示），据此作出U R -理论图线如题4图中虚线所示．小明发现被测电阻较小或较大时，电压的实测值与理论值相差较小．（5）分析可知，当R 较小时，U 的实测值与理论值相差较小，是因为电压表的分流小，电压表内阻对测量结果影响较小．小明认为，当R 较大时，U 的实测值与理论值相差较小，也是因为相同的原因．你是否同意他的观点？请简要说明理由 ．2．小明同学打算估测5个相同规格电阻的阻值。
现有一个量程为0.6 A 的电流表、一个电池组（电动势E 不大于4.5 V 、内阻r 未知）、一个阻值为R 0的定值电阻、一个阻值为R 1的定值电阻（用作保护电阻），开关S 和导线若干。
他设计了如图（a ）所示的电路，实验步骤如下：第一步∶把5个待测电阻分别单独接入A 、B 之间，发现电流表的示数基本一致，据此他认为5个电阻的阻值相等，均设为R 。
课时作业(三十三) [第33讲 电学实验(一)]基础热身1．如图K33－1所示是一个小灯泡的电流随小灯泡两端电压变化的关系图，根据小灯泡的伏安特性曲线可判定下列说法中正确的是( )图K33－1A ．小灯泡的电阻随着所加电压的增大而减小B ．小灯泡灯丝的电阻率随着灯丝温度的升高而减小C ．欧姆定律对小灯泡不适用D ．如果把三个这种相同的灯泡串联后接到电压恒为12 V 的电源上，则流过每个小灯泡的电流为0.4 A2．在”测定金属的电阻率”的实验中，某同学进行了如下测量：(1)用毫米刻度尺测量接入电路中的被测金属丝的有效长度，测量3次，求出其平均值l ，其中一次测量结果如图K33－2甲所示，金属丝的另一端与刻度尺的零刻线对齐，图中读数为________cm.用螺旋测微器测量金属丝的直径，选不同的位置测量3次，求出其平均值d, 其中一次测量结果如图K33－2乙所示，图中读数为________mm.图K33－2(2)采用如图K33－3所示的电路测量金属丝的电阻，电阻的测量值比真实值________(选填“偏大”或“偏小”)．图K33－3 图K33－4(3)请你根据图K33－3所示的电路图在图K33－4中进行实物连线．(电流表选0.6 A 量程，电压表选3 V 量程)技能强化3．2011·巢湖一检LED 发光二极管具有体积小、亮度高、能耗低、寿命长等诸多优点，被人们誉为是本世纪的新型光源，已广泛应用于电脑、手机等电子产品中．有一种LED 手灯就是用几个发光二极管并联后作为光源使用的，其发光效率很高．它在正常工作时，正向电压约2.8 V ，电流在10 mA 左右．现取这样一只发光二极管(电路符号可用——○D——表示)，要测量它的伏安特性，提供有下列实验器材：电源E (电动势为4 V ，内阻约为2 Ω)；滑动变阻器R 0(阻值0～2 Ω)；电流表A 1(量程15 mA ，内阻约为10 Ω)；电流表A 2(量程0.6 A ，内阻约为5 Ω)；电压表V 1 (量程3 V ，内阻约为1 kΩ)；电压表V 2(量程15 V ，内阻约为1 kΩ)；开关及导线若干．则电流表应选________，电压表应选________，请在虚框中画出电路图．4．2011·淮南一模某同学对电阻丝的电阻与哪些因素有关进行了实验探究，他对镍铬丝做了有关测量，数据如下表所示．编号金属丝直径D/mm金属丝直径的二次方D2/mm2金属丝长度L/cm电阻R/Ω10.2800.078 4100.0016.3020.2800.078 450.008.163100.00 4.07此示数为____________mm，并把对应的D2数据填入表中相应位置．图K33－5(2)图乙是他测量金属丝电阻的备选原理图，则该同学应选择电路________(选填“A”或“B”)进行测量，根据所选的原理图在图丙中用笔画线代替导线，将图中的仪器连接成完整的实验电路．(3)请你认真分析表中数据，写出电阻R与L、D间的关系式R＝__________(比例系数用k表示)，并求出比例系数k＝________Ω·m(结果保留三位有效数字)．5．测一阻值约1 Ω的电阻丝R x的阻值，为较准确测量，要求多测几组数据．实验室供选择的器材有：电源E(电动势约1.5 V，内阻可忽略)；电流表A1(量程0～0.2 A，内阻约0.5 Ω)；电流表A2(量程0～0.01 A，内阻约0.05 Ω)；电压表V1(量程3.0 V，内阻非常大)；电压表V2(量程15.0 V，内阻非常大)；滑动变阻器R(0～10 Ω)；电阻箱R0(0～99.99 Ω)；开关S与导线若干．(1)某实验小组的同学设计了如图K33－6所示的电路图来测量R x，该电路有不妥或不符合要求之处，请指出其中的两处：①________________________________________________________________________；②________________________________________________________________________.图K33－6(2)请将你设计的测量电路图画在虚线框内，并标明所选器材符号．用测得的物理量计算R x的公式是R x＝________；式中各物理量的物理意义是________________________________________________________________________．6．在“测定金属丝的电阻率”的实验中，若用欧姆表粗测得知电阻丝R x的阻值约为4 Ω，为较精确地测量金属丝的电阻，并要求金属丝发热功率P<1.25 W，需要另行设计电路进行测量，实验室备有的部分仪器有：A．电动势6 V的电池组E；B．两挡电流表A(量程0～0.6 A，内阻0.13 Ω；量程0～3.0 A，内阻0.025 Ω)；C．两挡电压表V(量程0～3.0 V，内阻3 kΩ；量程0～15 V，内阻15 kΩ)；D．滑动变阻器R1(0～100 Ω，最大允许电流1 A)；E．滑动变阻器R2(0～20 Ω，最大允许电流1 A)．(1)上述器材中，滑动变阻器应选用________．(2)在虚线框内画出实验电路图．(3)实验时，电流表、电压表指针位置如图K33－7甲所示；螺旋测微器测金属丝的直径、米尺测金属丝的长度如图乙所示，由图可知各物理量的测量值为：金属丝直径的测量值d＝________mm；金属丝长度的测量值L＝________cm.根据上述数据，可以计算出所测金属丝的电阻率ρ＝________Ω·m(计算结果保留两位有效数字)．甲乙图K33－77．用以下器材测量待测电阻R x的阻值，测量电路如图K33－8所示：图K33－8待测电阻R x：阻值约为100 Ω；电源E：电动势约为6.0 V，内阻忽略不计；电流表1：量程50 mA，内阻r1＝20 Ω；电流表2：量程300 mA，内阻r2约为4 Ω；定值电阻R0：阻值为20 Ω；滑动变阻器R：最大阻值为10 Ω；单刀单掷开关S、导线若干．(1)电路图中的电流表A1应该选择电流表________(选填“1”或“2”)，开关S闭合前，滑动变阻器R滑片应该移到________(选填“A”或“B”) 端．(2)若某次测量中电流表A1的示数为I1，电流表A2的示数为I2，则由已知量和测得量表示R x的表达式为R x＝_______________.挑战自我8．2011·金山模拟某同学利用电流、电压传感器描绘小灯泡的伏安特性曲线，采用了如图K33－9甲所示的电路．实验中得出了如下表所示的一组数据：电流/A0.000.100.200.300.360.390.410.43电压/V0.000.200.50 1.00 1.50 2.00 2.50 3.00图K33－9(1)图甲中矩形框1中应接________，矩形框2中应接________，矩形框3中应接________．(均选填“电流传感器”、“电压传感器”或“小灯泡”)图K33－10(2)在图乙中画出小灯泡的U－I图线．(3)把与本题中相同的两个灯泡接到如图K33－10所示的电路中，若电源电动势E＝4.5 V，内阻不计，定值电阻R＝10 Ω，此时每个灯泡的实际功率是________ W．(结果保留两位有效数字)课时作业(三十四)[第34讲电学实验(二)]基础热身1．2012·浦东模拟如图K34－1甲所示是一个欧姆表的外部构造示意图，其正、负插孔内分别插有红、黑表笔，则虚线内的电路图应是乙图中的()甲A B C D乙图K34－12．如图K34－2所示为根据实验数据画出的电池的路端电压U随电流I变化的图线，由图可知，该电池的电动势E＝________V，内阻r＝________Ω.图K34－23．某研究性学习小组利用如图K34－3所示的电路测量电池组的电动势E和内阻r.根据实验数据绘出如图K34－4所示的图线，其中R为电阻箱读数，I为电流表读数，由此可以得到E＝_______V，r＝_______Ω.图K34－3图K34－44．某同学用一多用电表测量电阻时，感觉测得的结果不够准确，经反复检查、测量，发现测量方法正确，且表头没有问题，怀疑是欧姆挡的中值电阻(即内阻)不准确．已知该多用电表的欧姆挡的中间刻度为“30”，现有器材如下：A．电流表：有0.6 A、3 A两个量程；B．电压表：有3 V、15 V两个量程；C．滑动变阻器：最大阻值100 Ω；D．电源：电动势1.5 V；E．电阻箱：0～9 999.9 Ω；F．开关、导线．(1)请设计一个最简单的方法测量该多用电表×10挡的中值电阻(简述测量过程)．(2)若实验测得的值为350 Ω，则用该挡测量电阻时测得的值总是偏________．5．2011·海淀模拟多用电表是实验室和生产实际中常用的测量仪器．现使用多用电表测某段导体的电阻．(1)主要的操作过程分以下三个步骤，请填写第②步操作．①将红、黑表笔分别插入多用电表的“＋”、“－”插孔，选择电阻挡“×10”；②_________________________________________________；③把红、黑表笔分别与导体的两端相接，读取导体的电阻．(2)采用上述的操作步骤后，多用电表的示数如图K34－5所示，则该段导体的电阻测量值为________Ω.图K34－56．2011·石景山模拟为了测量某电池的电动势E(约为3 V)和内阻r，可供选择的器材如下：A．电流表G1(2 mA,100 Ω)；B．电流表G2(1 mA，内阻未知)；C．电阻箱R1(0～999.9 Ω)；D．电阻箱R2(0～9999 Ω)；E．滑动变阻器R3(0～10 Ω，1 A)；F．滑动变阻器R4(0～1000 Ω，10 mA)；G．定值电阻R0(800 Ω，0.1 A)；图K34－7H．待测电池；I．导线、开关若干．(1)采用如图K34－6所示的电路测定电流表G2的内阻，得到电流表G1的示数I1、电流表G2的示数I2如下表所示：I1/mA0.400.81 1.20 1.59 2.00I2/mA0.200.400.600.80 1.00根据测量数据，请在图K34－7的坐标系中描点作出I1—I2图线．由图得到电流表G2的内阻等于__________Ω.图K34－6图K34－8(2)在现有器材的条件下，测量该电池电动势和内阻，采用如图K34－8所示的电路．在给定的器材中，图中滑动变阻器①应该选用______，电阻箱②应该选用_______(均填写器材后面的代号)．用笔画线代替导线，完成图K34－9中实物电路的连接．图K34－97．用如图K34－10所示的电路测量电源的电动势E和内阻r.图K34－10提供的器材有：保护电阻R0(准确阻值是50 Ω)、电阻箱R1(0～100 Ω)、电阻箱R2(0～200 Ω)、电源(电动势约1.5 V，内阻约1 Ω)、单刀单掷开关S1和单刀双掷开关S2、导线若干．供选择的器材有：电流表A1(量程6 mA)、电流表A2(量程60 mA)、电流表A3(量程0.6 A)．(1)电流表应该选________．(2)实验操作步骤是：闭合开关S1，电阻箱R1选取合适的阻值，________，读取并记录________；电阻箱R2选取合适的阻值，保持开关S1闭合，________，读取并记录________．(明确写出读取并记录的物理量的名称和符号)(3)电动势表达式E＝________，内阻表达式r＝________.[用已知和(2)中读取并记录的物理量的符号表示]挑战自我8．两位同学在实验室利用如图K34－11所示的电路测定值电阻R0、电源的电动势E 和内阻r，调节滑动变阻器的滑片P向某一方向移动时，一个同学记录了电流表A和电压表V1的测量数据，另一同学记录电流表A和电压表V2的测量数据．并根据数据描绘了如图K34－12所示的两条U－I直线．回答下列问题：图K34－11图K34－12(1)根据甲、乙两同学描绘的直线，可知()A．甲同学是根据电压表V1和电流表A的数据B．甲同学是根据电压表V2和电流表A的数据C．乙同学是根据电压表V1和电流表A的数据D．乙同学是根据电压表V2和电流表A的数据(2)图象中两直线的交点表示的物理意义是()A．滑动变阻器的滑片P滑到了最右端B．电源的输出功率最大C．定值电阻R0上消耗的功率为0.5 WD．电源的效率达到最大值(3)根据图K34－12，可以求出定值电阻R0＝______Ω，电源电动势E＝________V，内阻r＝________Ω.(4)该电路中电流表的读数能否达到0.6 A，试说明理由．课时作业(三十五)A[第35讲电学实验综合] 基础热身1．某同学要测量一新材料制成的均匀圆柱体的电阻率ρ.完成下列部分步骤：(1)用游标为20分度的卡尺测量其长度，如图K35－1甲所示，由图可知其长度为______________mm.甲乙图K35－1(2)用螺旋测微器测量其直径，如图K35－1乙所示，由图可知其直径为_________mm.(3)用多用电表的电阻“×10”挡按正确的操作步骤测此圆柱体的电阻，表盘的示数如图K35－2所示，则该电阻的阻值约为________Ω.图K35－2(4)该同学想用伏安法更精确地测量其电阻R，现有的器材及其代号和规格如下：待测圆柱体电阻R；电流表A1(量程0～4 mA，内阻约50 Ω)；电流表A2(量程0～10 mA，内阻约30 Ω)；电压表V1(量程0～3 V，内阻约10 kΩ)；电压表V2(量程0～15 V，内阻约25 kΩ)；直流电源E(电动势4 V，内阻不计)；滑动变阻器R1(阻值范围0～15 Ω，允许通过的最大电流2.0 A)；滑动变阻器R2(阻值范围0～2 kΩ，允许通过的最大电流0.5 A)；开关S，导线若干．为使实验误差较小，要求测得多组数据进行分析，请在虚线框中画出测量的电路图，并标明所用器材的代号．技能强化2．2011·海淀一模某同学对实验室的一个多用电表中的电池进行更换时，发现里面除了一节1.5 V的干电池外，还有一个方形的层叠电池．为了测定层叠电池的电动势和内电阻，实验室中提供如下器材：A．电流表A1(满偏电流10 mA，内阻10 Ω)；B．电流表A2 (0～0.6～3 A，内阻未知)；C．滑动变阻器R0(0～100 Ω，1.0 A)；D．定值电阻R(阻值990 Ω)；E．开关S与导线若干．(1)该同学根据现有的实验器材，设计了如图K35－3所示的电路，请按照电路图在图K35－4的实物图中完成连线．图K35－3图K35－4(2)该同学根据上述设计的实验电路测出多组数据，绘出如图K35－5所示的I1－I2图线(I1为电流表A1的示数，I2为电流表A2的示数)，则由图线可以得到被测电池的电动势E＝________V，内阻r＝________Ω.(保留两位有效数字)．图K35－53．有一种特殊的电池，它的电动势E约为9 V，内阻r约为50 Ω，该电池允许输出的最大电流为50 mA.某同学利用如图K35－6甲所示的电路进行实验测定这个电池的电动势和内阻，图中电压表的内阻很大，对电路的影响可不考虑，R为阻值范围0～9999 Ω的电阻箱，定值电阻R0是保护电阻．甲乙图K35－6(1)实验室备有的定值电阻R 0有以下几种规格：A ．10 Ω，2.5 WB ．100 Ω，1.0 WC ．200 Ω，1.0 WD ．2000 Ω，5.0 W本实验中应选用________(填字母代号)．(2)该同学接入符合要求的R 0后，闭合开关S ，调整电阻箱的阻值，读取电压表的示数，改变电阻箱阻值，取得多组数据，作出了如图K35－6乙所示的图线(已知该直线的截距为0.1 V －1)．根据该同学所作出的图线可求得该电池的电动势E ＝________V ，内阻r ＝________ Ω.4．现有如下器材：电源，滑动变阻器，电流表A 1(0～200 mA ，内阻约11 Ω)，电流表A 2(0～300 mA ，内阻约为8 Ω)，定值电阻R 1＝24 Ω，R 2＝12 Ω，开关一个，导线若干．某同学为了测量A 1的内阻，设计了图K35－7中A 、B 、C 、D 四套方案进行实验，其中最佳的方案是________，若用此方案测得A 1、A 2示数分别为180 mA 和270 mA ，则A 1的内阻为________Ω.A B C D图K35－75．某同学用电流表A(0～200 mA ，内阻为12 Ω)，电阻箱R (最大阻值9.9 Ω)，定值电阻R 0＝6.0 Ω，一个开关和若干导线来测量一个电源(电动势E 约为6.2 V ，内阻r 约为2.1 Ω)的电动势及内阻．请在虚线框中画出设计电路图．若记录实验中电阻箱的阻值R 和对应的A 示数的倒数，得到多组数据后描点作出R －1I图线如图K35－8所示，则该电源的电动势E ＝________V ，内阻r ＝________Ω.(结果保留两位有效数字)图K35－86．2011·宁波模拟在把电流表改装为电压表的实验中，提供的器材有：A ．电流表(量程0～100 μA ，内阻几百欧)；B ．标准电压表(量程0～3V)；C ．电阻箱(0～9999 Ω)；D ．滑动变阻器(0～50 Ω，额定电流1.5 A)；E ．滑动变阻器(0～100 kΩ，额定电流0.5 A)；F ．电源(电动势6 V ，有内阻)；G ．电源(电动势2 V ，内阻很小)；H ．开关两只，导线若干．(1)该实验首先要用半偏法测出电流表的内阻，如果采用如图K35－9甲所示的电路，并且要想得到较高的精确度，那么从上面给出的器材中，可变电阻R 1应选用________，可变电阻R 2应选用________，电源应选用________．(填器材前的字母)图K35－9(2)实验时，先闭合S1，调节R1使电流表满偏，再闭合S2，保持R1不变而调节R2使电流表半偏，读出R2此时的数值即为电流表内阻的测量值，此测量值与电流表的真实值相比________(选填“偏大”、“偏小”或“相等”)．(3)图乙提供了将电流表改装为电压表并将改装电压表与标准电压表进行核对所需的器材，核对时要求对改装表量程范围(0～3 V)内每隔0.5 V均进行核对，请将实验器材按以上要求用连线连接成实验电路．挑战自我7．2011·海南模拟(1)一多用电表的欧姆挡有三个倍率，分别是“×1”、“×10”、“×100”．用“×10”挡测量某电阻时，操作步骤正确，而表头指针偏转角度很小，为了较准确地进行测量，应换用“________”挡．如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤是____________．若补上该步骤后测量，表盘的示数如图K35－10甲所示，则该电阻的阻值是________Ω.若将该表选择旋钮置于25 mA挡，表盘的示数仍如图甲所示，则被测电流为________ mA.图K35－10(2)要精确测量一个阻值约为5 Ω的电阻R x，实验提供下列器材：电流表A1 (量程为100 mA，内阻r1约为4 Ω)；电流表A2 (量程为500 μA，内阻r2＝750 Ω)；电池E(电动势E＝1.5 V，内阻很小)；滑动变阻器R0(阻值约为0～10 Ω)；开关S，导线若干．①请设计一个测定电阻R x的电路图，画在虚框线中．②根据你设计的电路图，将图乙中的实物连成实验电路．③根据某次所测量值写出电阻R x的表达式：R x＝__________.课时作业(三十五)B[第35讲电学实验综合]基础热身1．2011·锦州模拟用如图K35－11甲所示的电路测量一节蓄电池的电动势和内电阻．蓄电池的电动势约为2 V，内阻很小，所以串联一个R0＝4 Ω的保护电阻．根据实验数据作出U－I图象如图乙所示，则蓄电池的电动势E＝________V，内阻r＝________Ω.甲乙图K35－112．某同学在做用多用电表测电阻的实验中：(1)用多用电表的欧姆挡测电阻前，发现该表无法调零，于是他用一节使用很久的旧电池替换下多用电表的电池．调零后正确测量，测得某电阻器的电阻为102 Ω，则该测量值比真实值__________(选填“偏大”、“偏小”或“准确”)．(2)换用新电池后，用“×10 Ω”挡测量某电阻时发现指针偏转角度过大，应该换用________(选填“×1 Ω”或“×100 Ω”)挡，换挡后测量前先要__________．图K35－12(3)如图K35－12所示，A、B、C是多用表在进行不同测量时转换开关分别指示的位置，图K35－13是多用表表盘指针在测量时的偏转位置．图K35－13若是用A挡测量，则读数为________________________________________________________________________；若是用B挡测量，则读数为________________________________________________________________________；若是用C挡测量，则读数为________________________________________________________________________．技能强化3．2011·宁波模拟现要测量某一电压表的内阻，给定的器材如下：器材(代号)规格待测电压表(V1) 量程1 V，内阻约为10 kΩ(待测)电压表(V2) 量程3 V，内阻R V2＝6 kΩ电流表(A)量程0.6 A，内阻约为10 Ω三个定值电阻R1＝1000 Ω，R2＝3000 Ω，R3＝10000 Ω滑动变阻器(R4)最大电阻为100 Ω滑动变阻器(R5)最大电阻为10 Ω电源E 电动势6 V，最大允许电流200 mA开关(S)、导线若干(1)从3个固定电阻中只选用1个，与其他器材一起组成测量电路，请在虚线框内画出测量电路的原理图(要求电路中各器材用题中给定的符号标出)．(2)写出实验中必须记录的数据(用符号表示)，并指出各符号的意义________________________________________________________________________________________________________________________________________________.(3)用(2) 中记录的数据写出待测电压表内阻的表达式为R V1＝________.4．2011·苏北联考某同学到实验室做“测电源电动势和内阻”的实验时，发现实验台上有以下器材：待测电源(电动势约为4 V，内阻约为2 Ω)；一个阻值未知的电阻R0；电压表(内阻很大，有5 V、15 V两个量程)两块；电流表(内阻约为5 Ω，量程500 mA)；滑动变阻器A(0～20 Ω，3 A)；滑动变阻器B(0～200 Ω，0.2 A)；开关一个，导线若干．该同学想在完成学生实验“测电源电动势和内阻”的同时测出定值电阻R0的阻值，设计了如图K35－14所示的电路．实验时他用U1、U2、I分别表示电表V1、V2、A的读数．在将滑动变阻器的滑片移动到不同位置时，记录了U1、U2、I的一系列值．其后他在两张坐标纸上各作了一个图线来处理实验数据，并计算了电源电动势、内阻以及定值电阻R0的阻值．图K35－14根据题中所给信息解答下列问题：(1)电压表V1接入电路时应选择的量程是________，滑动变阻器应选择_________(填器材代号“A”或“B”)．(2)在坐标纸上作图线时，用来计算电源电动势和内阻的图线的横坐标轴、纵坐标轴分别应该用________、__________表示；用来计算定值电阻R0的图线的横坐标轴、纵坐标轴分别应该用________、__________表示．(填“U1、U2、I”或由它们组成的算式)(3)若实验中的所有操作和数据处理均无错误，实验中测得的定值电阻R0的值________(选填“大于”、“小于”或“等于”)其真实值．5．如图K35－15甲所示，R1、R2为定值电阻，R3为滑动变阻器，三个电阻采用如图甲所示的方式接在电源上，已知R1＝3 Ω、R2＝12 Ω.现利用电压传感器(相当于电压表)和电流传感器(相当于电流表)研究R3上的电压与电流变化关系，任意滑动R3上的滑片，通过数据采集器将电压与电流信号输入计算机后，在屏幕上得到的U－I图象为如图乙所示的一条直线(实线部分)．试求：甲乙图K35－15(1)电源的电动势和内电阻；(2)R3的最大阻值；(3)R3消耗的最大功率．6．有一个小灯泡上标有“4 V,2 W”的字样，现在要用伏安法测绘这个小灯泡的伏安特性曲线．(1)为使实验误差尽量减小，要求从零开始多取几组数据，请在下面的虚线框中画出实验电路图．图K35－16(2)通过实验得到的数据画出了该小灯泡的伏安特性曲线，如图K35－16所示．若用电动势为4.0 V、内阻为8 Ω的电源直接给该小灯泡供电，则该小灯泡的实际功率是________W.(3)P为伏安特性曲线上的一点，PN为图线上P点的切线，下列说法中正确的是()A．随着所加电压的增大，小灯泡的电阻增大B．随着所加电压的增大，小灯泡的电阻减小C．对应P点，小灯泡的电阻约为5.33 ΩD．对应P点，小灯泡的电阻约为24.0 Ω挑战自我7．2011·扬州模拟为了较为精确测量某一定值电阻的阻值，兴趣小组先用多用电表进行粗测，后用伏安法精确测量．现准备了以下器材：A．多用电表；B．电压表V1：量程6 V，内阻约10 kΩ；C．电压表V2：量程15 V，内阻约20 kΩ；D．电流表A1：量程0.6 A，内阻约0.2 Ω；E．电流表A2：量程3 A，内阻约0.02 Ω；F．电源：电动势E＝9 V；G．滑动变阻器R1：最大阻值10 Ω，额定电流2 A；H．导线、开关若干．(1)在用多用电表粗测时，该兴趣小组首先选用“×10”欧姆挡，此时欧姆表的指针位置如图K35－17甲所示，为了减小误差，多用电表的选择开关应换用________欧姆挡；按操作规程再次测量该待测电阻的阻值，此时欧姆表的指针位置如图乙所示，其读数是________________________________________________________________________Ω.甲乙图K35－17(2)在用伏安法精确测量时，要求待测电阻的电压从零开始连续调节，则要完成测量，应选择的器材是_________ (填器材前面的字母代号)，请在虚框内画出实验电路图．。
