接地电阻测试仪简单使用说明书
1、接通电源线，插入对应的测试线，准备点检设备
2、预置相应参数（对应LED 显示屏）：报警电阻：100m Ω，定时测试时间：5秒。
（1）预置报警电阻操作方法：打开‘电源开关’，按下‘预置按钮’，用小平口左右旋动‘预置电阻调节器’开关，调到规定值（100m Ω）。
（2）预置定时测试时间操作方法：调节‘定时调节按钮’，调到规定值（5秒）。
3、点检仪器：关闭耐压测试仪电源，将输出线的红、黑两线的夹子分别夹住‘点检设备’的两端，弹起‘预置按钮’，电压调节旋钮旋到最小，打开‘电源开关’，用‘定时调节按钮’将定时时间调到0秒，按下‘启动按钮’，旋动‘电流调节器’，直到液晶屏上显示电流在25A 。
4、测试设备：关闭电阻测试仪电源，将输出的两根线，红色线接设备的‘总地线’，黑色线接设备的最远端（显示屏接外壳），用‘定时调节按钮’将时间调到5秒，弹起‘预置按钮’，打开‘电源开关’，按下‘启动按钮’，测试进行，观察电阻是否在规定范围，若在，则仪器不会报警，若超出仪器报警。
电流调节器
定时
调节
按钮
预置电阻
调节器
预置按钮 电源开关
启动按钮
复位按钮
点检设备
5、。
数字接地电阻测试仪目录一、引言 (2)二、产品简介 (2)1、使用范围 (2)2、工作原理 (2)3、性能特点 (2)三、技术指标 (3)四、操作方法 (3)五、测量事项及维护保养 (5)六、配套附件 (7)七、售后服务 (7)一、引言欢迎使用高质量接地电阻测试仪。
本产品是您测量各种装置的接地电阻理想的更新换代产品！在您使用本仪表前，请仔细阅读说明书。
二、产品简介1、使用范围本表适用于电力、邮电、铁路、石油、化工、通信、矿山等部门测量各种装置的接地电阻以及测量底电阻的导体阻值，本表还可测量土壤电阻率及地电压。
2、工作原理工作原理为由机内DC/AC变换器将直流变为交流的低频恒流，经过辅助接地极C和被测物E组成回路，被测物上产生交流压降，经辅助接地极P送入交流放大器放大，再经过检波送入表头显示。
借助倍率开关可得到三个不同的量限： 0-2Ω、0-20Ω、0-200Ω。
3、性能特点本仪表与传统手摇式地阻仪相比，具有以下特点:●应用了DC/AC变换技术，集三端钮、四端钮量方式为一体，使用电源可交、直流两用。
●采用锁相同步跟踪检波方式，及开关电容滤波器，使抗干扰能力极强。
●摒弃了传统的人工手摇式发电方式，不需人力做功。
●不需人工调节平衡，一目了然的面板触摸键操作，LCD数字显示使得测量十分方便和迅速，消除了指针式仪表的视觉误差。
●允许的辅助接地电阻阻值很大，更好的保证了测量精度，分辨率高。
●除测试接地电阻外，还可以测试低压电阻导体电组值。
土壤电组率以及交流地电压。
三、 技术指标四、操作方法1、接地电阻测量（图一）①将被测接地E （C2、P2）和电位探针P1及电流探针C1依直线彼测量范围 恒流值 测量精度及误差 分辩率 辅助接地电阻 0-1.999Ω 2-19.99Ω 20-199.9Ω AC:0-19.99V10mA(2Ω档) 10mA(20Ω档) 1mA(200Ω档) <±（10%+1d ）0-0.2Ω<±（5%+2d ）0.2-199.9Ω <±(5%+2d) 1-20V ≤±(5%+2d)0.001Ω0.01Ω 0.1Ω 0.01V Rc:2Ω 20Ω档<1K Ω 200Ω档Ω<10K Ω Rp:<50K Ω 误差:<±5% 地 电 阻<5V± 频有效值 <±5%功 耗湿度 85%RH电 源 重量：<1.8Kg 最大≤2W 温度 0℃—40℃7.2-9V 直 流 或220V 交 流体 积： 220×200×110(mm3)此相距20米，使电位探针处于E、C中间位置，按要求将探针插入大地。
Medidor de resistencia de tierra digital o telurómetro a 3hilos con categoría de empleo CATIII 1000V.Destinado a mediciones de resistencia a tierra,tensión AC/DC,resistividad del terreno y continuidad.Dispone de pantalla retroiluminada asícomo de otras funciones.Es de gran aplicación en industrias,sistemas de tracción eléctrica,redes de telecomunicaciones…✓Medidor de alta precisión y fiabilidad✓Medición de resistencia de tierra con picas hasta 2000Ω✓Medición del voltaje de tierra✓Medición de tensión AC/DC y resistencia✓Gran pantalla de visualización digital personalizada ✓Botón de puesta a cero ✓Bloqueo automático ✓IP40EMC & LVD ✓EN-61010-1✓EN-61010-031✓EN-61010-2-030✓EN-61010-2-033✓EN-61326-1✓EN-61326-2-1CARACTERÍSTICASINCLUIDO CERTIFICADO DECALIBRACIÓNDE FÁBRICA TRAZABLEEC002078EG000044Rango de resistencia a tierra20, 200, 2000ΩPantallaLCD grande con imagen doble Rango de función multímetro 200k Ω, 750VAC, 1000VDC Indice de muestreo 2,5 veces por segundo Ajuste ceroAjuste automáticoIndicador sobre el límite Se muestra en pantalla el número 1 del dígito más elevadoIndicación de batería baja La se muestra en pantalla cuando la tensión de la batería cae por debajo de la tensión operativaApagadoautomático de corrientePara conservar la vida útil de la batería, el medidor se apagará automáticamente 15 minutos después de no estar en usoTemperatura operativa 0 °C a 40 °C (32 °F a 104 °F) y humedad por debajo del 70% de HR Temperatura de almacenamiento -10 °C a 60 °C (14 °F a 140 °F) y humedad por debajo del 70% de HR Alimentación Batería de 6x1.5V tamaño "AA" o equivalente (DC9V)Dimensiones 200(L) x 92(An) x 50(Al) mmPeso Aproximadamente 700g incluyendo la bateríaAccesorios4 kits de prueba, picas metálicas necesarias para la medición, 6pcs de batería, estuche de transporte,manual.Rango Resolución Precisión a toda escala 20Ω0.01Ω±2%±10d 200Ω0.1Ω±2%±3%2000Ω1Ω±2%±3dRango Resolución Precisión a toda escala 200V0.1V±3%±3dResistencia de tierraVoltaje de tierraESPECIFICACIONES GENERALESESPECIFICACIONES ELÉCTRICAS1-Pantalla digital2-Botón de sostener lectura 3-ADJ (CERO)4-Botón de retro-iluminación 5-Botón de prueba5-Interruptor de función giratorio 6-Conector V ΩC 7-Conector J8-Conector COM E 9-Soporte para cinta 10-Cubierta de bateríaTemper Energy International, S.L.Polígono Industrial, Nave 18, E-33199 Granda Siero, Asturias, Spain***************************************CONTROLESRango Resolución Precisión a toda escala Protección por sobrecarga 200kΩ0.1kΩ±1%±2d250VrmsRangoResoluciónPrecisiónImpedancia de entradaProtección porsobrecarga1000V 1V ±8%±3d 10M Ω1000VrmsResistenciaTensión DCRango Resolución Precisión Impedancia de entrada Protección porsobrecarga 750V1V±1.2%±10d10M Ω750VrmsTensión AC (40Hz-400Hz)。
接地电阻测试仪操作规程、步骤和使用方法1.连接仪器测试线：按照下图所示连接测试线〔粗线接电流输出端口，细线接电阻检测端口〕。
2.接通仪器电源，按下电源开关，预热5分钟。
3.按要求选择测试量程开关，一般选择600mΩ档。
4.将电流旋钮逆时针旋至零位，然后将两组测试夹相互短路。
5.根据需要选择手动测试或定时测试〔手动测试时定时开关为"关"，自动定时测试时定时开关为"开"〕。
6.检查条件设定无误后，按动"启动"按钮，测试灯亮，调节"电流调节"旋钮至所选择的电流值〔一般为12A〕。
7.将"预置/测试"开关置于"预置"状态，调节"报警电阻调节"电位器，预置报警电阻值为500mΩ。
〔需要有电流输出的情况下，才可预置报警电阻值〕。
8.预置报警电阻调节好后，按动"复位"按钮，切断输出电流，同时将"电流调节"旋钮旋至zui小，将短接的测试夹分开。
9.测试前点检：将测试夹短接，调节电流旋钮至电流值，断开测试夹，仪器发出报警则点检合格，否则不合格。
10.仪器点检合格后进入测试：首先将测试夹分别接到灯具外壳金属部分及接地线连接点，然后按动"启动"按钮，"测试"灯亮，调节"电流调节旋钮"至所需的电流值，读下显示屏显示电阻数值。
测试中当被测物的接地区域电阻大于所设定〔500mΩ〕报警的值，仪器即发出断续声光报警，此时判定被测灯具接地电阻不合格。
如需停止测试则按动"复位"键〔定时测试时，时间到后仪器自动切断电源〕，"测试"指示灯熄灭，回路电流即被切断，将测试夹从被测物上取下，以备下次测量。
11.如需继续测量相同产品请重复第9步即可，如需测试其它产品请重复3～9步骤，无需测量请关机。
接地电阻测试仪操作规程1、一般说明按“设置”键即可进入参数设定状态，每按一次“设置”键，会转到下一个设定项目，设定值可自动存入记忆内存，即使关掉输入电源后也不会被清除，除非再经过下一次设置。
在参数设置状态，“A”或“V”键是参数数值的输入键。
连续按住“A”或“V”则自动转为快速输入模式。
在参数设置过程中，如果只需改变个别参数的设置，则可以在此参数设置完成后按“停止键”，退出参数设置状态，转入等待状态。
2、设置准备工作：打开前面板电源开关，测试仪进入等待状态。
3、参数设置按一般说明进行。
4、外部接线本仪器随机附带测试钳两把，测试前应先将测试钳与侧似乎仪连接，然后其中一把测试钳夹住待测电器的电源线接地端，另一把测试钳夹住电器的金属外壳，此时启动仪器进行测试。
5、使用方法5.1 仪器使用单相220V/50Hz市电电源，使用前请检查供电插座须有可靠接地端子，然后方可使用单相三线电源线连接本仪器和电源插座。
5.2 将两把测试钳的香蕉插头与仪表面板上的四个接线柱按照颜色对应连接。
5.3 任一把测试钳夹住待测电器的电源线接地端，另一把测试钳夹住电器的金属外壳。
5.4 如果要重新设定测试参数，请按“设置”键，进行参数设定。
5.5 参数设置完成后，请按“停止”键回到等待状态。
5.6 如果要进行测试，请按“启动”键，此时仪器进入测试状态，启动灯亮，计时窗口开始计时，输出端子输出设定电流。
5.7 测试过程中，若测试钳从待测电器上移走，则测试电流自动停止输出，此后直到测试结束前，试仪启动自动回路检测功能，此时若测试钳重新夹住接地电阻，则测试仪可自动启动电流输出，新开始测试。
测试结束后，测试仪自动关闭输出，同时绿色合格灯点亮，以表示通过测试，若要继续测试可按“启动”键。
若测试进行中要中止测试，请按“停止”键，测试仪可立即停止输出。
回到等待状态。
若要继续进行测试，请按“启动”键，将重新开始测试。
5.8 如果测试电阻超出测试是量程，则电阻显示“-”6、维护保养：6.1 日常维护(1) 本测试仪使用环境应通风良好，干燥、无粉尘、无强电磁干扰。
接地电阻测量仪使用说明书嘿，朋友们！今天可得好好给你们讲讲这接地电阻测量仪怎么用呀，这玩意儿可挺重要的呢，不过刚开始用的时候，那可真是能闹出不少笑话，我就先给你们唠唠我自己的一段经历吧，你们听了就知道按正确步骤用它有多关键了。
我刚到电气检修班组那会呀，师傅让我去测一下咱们车间配电箱的接地电阻，当时我心里想着，这不就是个仪器嘛，摆弄摆弄应该就能行，还挺自信地就把接地电阻测量仪给扛着去干活了。
到了配电箱那儿，我看着这测量仪，觉得它看着还挺结实的，上面有好些个按钮、旋钮啥的，我也没仔细研究，就想着赶紧开始测呗。
我先是随便找了个地方，把那测量仪就给放那了，地面还有点不平呢，我也没在意，心里就想着这能有啥影响呀。
然后我看到有两根线连着测量仪，我琢磨着这应该就是和接地的地方连的吧，就凭着感觉把其中一根线往配电箱的接地桩上一夹，另外一根线我也不知道该往哪儿弄呀，就在附近的地上随便戳了戳，想着这样应该就算是接好了吧。
弄好线之后，我瞅见测量仪上有个挺大的红色按钮，我寻思这估计就是启动测量的按钮了呀，二话不说就按了下去。
结果呢，那测量仪的显示屏上就开始乱闪数字，一会儿跳出个这个数，一会儿又蹦出个那个数，根本就稳定不下来，我当时就傻眼了呀，这咋和我想的完全不一样呢，我还以为按了按钮就能立马出个准确的数值呢。
我又试着按了按其他的一些小按钮，想着是不是哪里没设置对呀，可越按那显示屏越乱套，数字闪得我眼睛都花了，我这心里就开始着急了呀，这活儿干不好，回去师傅可得好好训我一顿了。
就在我在那儿抓耳挠腮、不知所措的时候呀，师傅过来了，一看我那副手忙脚乱的模样，又看了看我那胡乱摆放、接线的测量仪，哭笑不得地说：“你这小子呀，用这接地电阻测量仪哪能这么瞎搞呢，这可不是随便弄弄就行的呀，得按规矩来呀。
”说着，师傅就动手开始给我示范正确的做法了。
师傅先是在周围找了块比较平坦、开阔的地面，然后把测量仪稳稳地放在那儿，还特意调整了下它的位置，确保它放得四平八稳的，师傅说：“这测量仪要是放不稳，一会儿测量的时候稍微有点晃动啥的，那测出来的数据可就不准了呀，咱这是要测接地电阻，可得严谨着点儿呢。
接地电阻测试仪器使用手册1. 简介本使用手册旨在为用户提供接地电阻测试仪器的正确使用指南和操作说明。
请在使用前仔细阅读本手册，并遵循相关安全提示。
2. 操作步骤2.1 准备工作在操作接地电阻测试仪器之前，请确保以下准备工作已完成：- 检查电阻测试仪器的电源是否正常；- 将测试仪器连接到地线；- 确保测试仪器的探头干净、无损坏。
2.2 测试接地电阻遵循以下步骤进行接地电阻测试：1. 将测试仪器的电源打开，并确保仪器已完全启动。
2. 将测试探头与待测试的接地点连接。
3. 调整测试仪器的参数设置，如测试电流、测试时间等。
遵循相关标准或要求进行设置。
4. 按下测试按钮，开始测试。
5. 在测试完成后，记录测试结果。
注意事项：- 若测试结果超出预定范围，可能存在接地故障或不良连接。
请检查并修复问题后重新测试；- 测试时应注意保持测试仪器的稳定，并避免外界干扰；- 遵循测试仪器的维护保养要求，保持仪器的良好状态。
3. 安全提示使用接地电阻测试仪器时，请遵循以下安全提示：- 在测试过程中，确保操作人员穿戴适当的个人防护装备；- 避免在潮湿的环境中使用测试仪器；- 不要将测试仪器暴露在高温、高湿度或腐蚀性气体等恶劣环境中；- 在不使用测试仪器时，及时将其断电并储存于干燥、通风良好的环境中。
4. 维护保养为确保接地电阻测试仪器的正常运行和准确性，建议进行定期的维护保养：- 清洁仪器表面和探头，避免灰尘或污垢的积聚；- 定期校准测试仪器，以保持其准确性。
以上为接地电阻测试仪器使用手册的简要内容说明。
如需了解更详细的操作方法，请参阅设备制造商提供的详细说明书或与专业人员进行咨询。
祝您测试顺利！。
目录一．安全规则及注意事项 (2)二．简介 (3)三．量程及精度 (3)四．技术规格 (4)五．仪表结构 (5)六．测量原理 (6)七．操作方法 (7)1．开关机 (7)2．电池电压检查 (7)3．接地电压测试 (7)4．线阻校验 (7)5．四线精密测试接地电阻 (8)6．三线测试接地电阻 (10)7．二线简易测试接地电阻 (10)8．土壤电阻率测试 (11)9．背光控制 (12)10．报警设置 (12)11．数据锁定/存储 (13)12．数据查阅/删除 (13)13．数据上传 (13)八．电池说明 (14)九．装箱单 (14)一.安全规则及注意事项感谢您购买了本公司四线接地电阻测试仪，在你初次使用该仪器前，为避免发生可能的触电或人身伤害，请一定：详细阅读并严格遵守本手册所列出的安全规则及注意事项。
任何情况下，使用本仪表应特别注意安全。
²本仪表根据IEC61010安全规格进行设计、生产、检验。
²任何情况下，使用本仪表应特别注意安全。
²测量时，移动电话等高频信号发生器请勿在仪表旁使用，以免引起误差。
²注意本仪表机身的标贴文字及符号。
²使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露、无断线才能使用。
²测量过程中，严禁接触裸露导体及正在测量的回路。
²确认导线的连接插头已紧密地插入仪表接口内。
²请勿在测试端与接口之间施加超过100V的交流电压或直流电压，否则可能损坏仪表。
²请勿在易燃性场所测量，火花可能引起爆炸。
²仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。
²请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。
²给电池充电时，请确认测试线已移离仪表，仪表处于关机状态。
²仪表显示电池电压低符号“”，应及时充电。
²注意本仪表所规定的测量范围及使用环境。

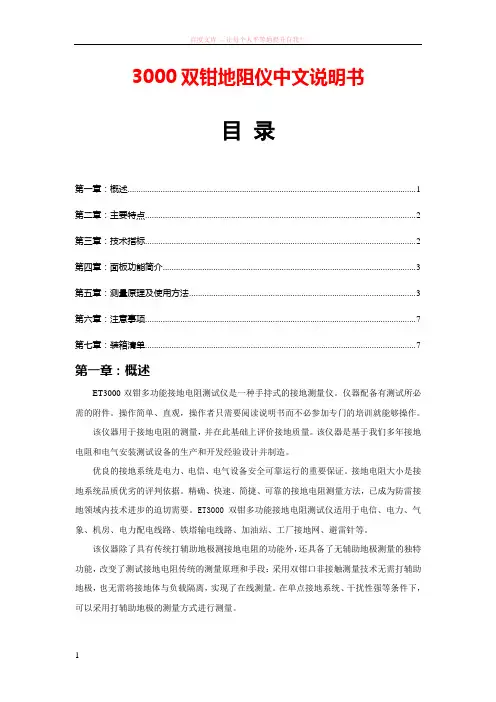

3000双钳地阻仪中文说明书目录第一章：概述 (1)第二章：主要特点 (2)第三章：技术指标 (2)第四章：面板功能简介 (3)第五章：测量原理及使用方法 (3)第六章：注意事项 (7)第七章：装箱清单 (7)第一章：概述ET3000双钳多功能接地电阻测试仪是一种手持式的接地测量仪。
仪器配备有测试所必需的附件。
操作简单、直观，操作者只需要阅读说明书而不必参加专门的培训就能够操作。
该仪器用于接地电阻的测量，并在此基础上评价接地质量。
该仪器是基于我们多年接地电阻和电气安装测试设备的生产和开发经验设计并制造。
优良的接地系统是电力、电信、电气设备安全可靠运行的重要保证。
接地电阻大小是接地系统品质优劣的评判依据。
精确、快速、简捷、可靠的接地电阻测量方法，已成为防雷接地领域内技术进步的迫切需要。
ET3000双钳多功能接地电阻测试仪适用于电信、电力、气象、机房、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。
该仪器除了具有传统打辅助地极测接地电阻的功能外，还具备了无辅助地极测量的独特功能，改变了测试接地电阻传统的测量原理和手段：采用双钳口非接触测量技术无需打辅助地极，也无需将接地体与负载隔离，实现了在线测量。
在单点接地系统、干扰性强等条件下，可以采用打辅助地极的测量方式进行测量。
第二章：主要特点1．双钳法/地桩法双重测量方式：适合任意接地场所，多点或单点接地，都可正常测试。
2．抗干扰能力强：自产生高频电流，从而过滤市电中50Hz、100Hz等谐波干扰电流，即使在500KV变电站环境下，也能精确测量。
3．测量范围广、分辨率高：量程从0.01Ω～200Ω，分辨率0.01Ω，对0.7Ω以下接地电阻，也能准确测量。
4．大钳口设计：钳口直径50mm（标准配置），满足用扁铁/钢作接地引线的情况，特殊钳口尺寸可按客户要求定制。
5．大容量数据存储：可储存200组测量数据。
6．操作简单，单人作业：全中文操作界面、体积小、重量轻，防爆便携箱，野外测量携带方便。
接地电阻测试仪操作规程与步骤1 仪器面板说明（见操作面板）（1）电源开关。
（2）启动钮：按下时，测试灯亮，此时仪器的测试电压已启动，如接上负载就有相应的电流通过。
（3）复位钮：按下时，测试灯灭或超阻报警、过流报警停止，此时无电流输出。
（4）电流调节旋钮：调节此钮可使用电流输出为5～30A。
（5）遥控接口：接遥控测试枪（按用户要求进行选配）。
（6）（9）电阻检测端。
（7）（8）电流检测端。
（10）超阻和过流报警指示灯：当被测电阻超过设定报警时，此灯闪烁，同时蜂鸣器断续讯响；当出现过流时（﹥AC 30A），此灯连续亮，蜂鸣器持续讯响，同时输出中断。
（11）测试灯：该灯亮，表示测试电压已启动，灯灭表示电压中断。
（12）电流显示单位A。
（13）电流显示（0～30A）。
（14）电阻显示单位mΩ.（15）电阻显示：0～ mΩ（25A）/0～600 mΩ（10A）。
（16）时间显示单位S。
（17）时间显示：1～99s倒计时。
（18）定时开关：“开”时，为定时测试，测试时间在1～99s内任意设定；“关”时，为手动测试（不计时）。
（19）时间预置拨盘：可设定所需测试的时间值。
（20）开路报警开关：按下时具有开路报警功能，弹出时没有开路报警功能。
（21）报警预置调节电位器：在预置状态下调节此电位器，可设置报警电阻值。
（22）测试/预置键：按下时，在启动并调节电流调节选钮到规定输出电流时，可设置并显示报警电阻值；弹出时，为正常测试状态，显示屏读出的是测试阻值。
（23）200 mΩ/600 mΩ档选择开关：按下时，测量范围为0～600 mΩ，报警值为0～600 mΩ；弹出时，测量范围为0～ mΩ，报警值为0～200 mΩ。
2 使用与操作：本仪器配备一付（两组）测量线，红线组粗线接入测试仪红色电流接线柱（7），红线组细线接入测试仪红色电阻检测接线柱（6）；黑线组粗线接入测试仪黑色电流接线柱（8），黑线组细线接入测试仪黑色电阻检测接线柱（9）。
接地电阻测试仪使用说明
以下是接地电阻测试仪的使用说明：
1.准备工作
b.确保测试仪的电源和电池已经充足，并连接到电源插座。
c.对于便携式测试仪，确认测试仪的电池电量，如低于标准值，请及时更换电池。
2.连接测试仪
a.将测试仪的线缆连接到接地系统的测试点上。
b.确保线缆连接牢固，避免松脱。
c.测量前，请确保测试仪的开关处于关闭状态。
3.进行测试
a.将测试仪的轮盘或按钮旋转到正确的测量范围。
b.打开测试仪的电源开关，并确保测试仪正常启动。
c.等待数秒钟，直到测试仪显示稳定的数值。
d.记录测试仪显示的数值，并与接地系统标准值进行比较。
4.结果分析
a.如果测试仪显示的数值与接地系统标准值相匹配或接近，表示接地系统正常。
b.如果测试仪显示的数值与接地系统标准值相差较大，表示接地系统存在问题。
c.对于存在问题的接地系统，应及时找到问题并进行处理，以确保安全。
5.注意事项
a.在进行测试之前，应先通知相关人员，防止因测试而引起误操作。
b.避免测试时使用太长的线缆，以免影响测试结果。
c.在测试过程中，应保持测试仪和测试点之间的线路不受干扰。
d.遵循测试仪的操作手册，并避免过度使用或错误使用测试仪。
通过按照上述使用说明，用户可以正确使用接地电阻测试仪进行接地系统的测量和分析。
在测试过程中，一定要保持仪器和测试点之间的稳定连接，并注意测试结果的合理性。
如发现异常情况，请及时采取措施解决问题，确保接地系统的安全和可靠性。
接地电阻测试仪使用说明目录1.产品概述2.技术参数3.器件准备3.1接地电极选择3.2接地电极安装4.测试方法4.1基本操作步骤4.2测试之前的准备4.3测试步骤5.结果分析6.使用注意事项7.故障排除8.售后服务1.产品概述2.技术参数-测量范围：0-200Ω-分辨率：0.1Ω-测量电流：100mA-电源：220VAC，50Hz-工作环境温度：0-50℃，相对湿度<80%3.器件准备3.1接地电极选择选择接地电极时，应根据实际测试环境和要求选择合适的电极类型。
常见的接地电极有铜杆、钢杆和不锈钢杆等。
根据接地系统的规模和土壤特性，选择适当的电极。
3.2接地电极安装安装接地电极时，首先选好合适的位置，然后将电极嵌入土壤中。
确保接地电极与土壤充分接触，并使用适当的工具将电极固定。
确保电极安装牢固，以免影响测量结果。
4.测试方法4.1基本操作步骤以下是接地电阻测试仪的基本操作步骤：1）确保接地电阻测试仪的电源开关处于关闭状态。
2）将测试仪的测试线（红色线）的夹子夹住要测量的接地电极。
3）将另一根测试线（黑色线）的夹子夹住测试仪的夹钳。
4）将测试仪的电源线插入220VAC电源插座。
5）打开测试仪的电源开关。
6）根据需要调整测试仪的测试范围。
4.2测试之前的准备在进行接地电阻测试之前，需要进行以下准备工作：1）确保接地系统无外电源输入，以免干扰测试结果。
2）清理接地电极及测试仪器的接线夹，确保良好的接触。
3）根据测试的环境要求，选择合适的测试范围。
4）检查测试仪器的电源线和测试线是否连接正确。
4.3测试步骤以下是接地电阻测试的步骤：1）按下测试仪的“启动/停止”按钮开始测试。
2）测试仪将发送一定大小的电流到接地电极。
3）测试仪会自动测量电阻值，并在显示屏上显示结果。
4）等待测试仪稳定后，记录电阻值。
5）如果需要重复测试，可以按下“清除”按钮重新开始。
5.结果分析6.使用注意事项1）测试仪器应由专业人员操作。
ES3000控制器操作说明ES3000控制器是一款用于监控和控制工业设备的先进设备。
它具有强大的功能和灵活的操作性，可以帮助用户有效管理和优化其工业过程。
本文将详细介绍ES3000控制器的各项功能和操作说明。
1.控制器外观ES3000控制器外观简洁大方，配备有显示屏、按键、指示灯等。
显示屏可以用来显示各项参数和信息，按键可以用来进行操作和设定，指示灯则用来提示工作状态和警告信息。
2.基本设置首次启动控制器时，您需要进行基本设置。
通过按下显示屏上的菜单按钮，进入设定界面。
在设定界面中，您可以设置一些基本参数，如语言、日期和时间、单位等。
设置完成后，保存并退出设定界面。
3.监控功能ES3000控制器具有强大的监控功能，可以实时监测各项参数和状态。
通过显示屏，您可以查看设备的运行状态、温度、压力、流量等参数。
此外，ES3000控制器还能够存储历史数据并生成报表，帮助用户更好地了解设备的运行状况和趋势。
4.报警功能ES3000控制器配备了报警功能，可以在设备故障或异常情况下提醒用户。
当设备达到预设的警戒值时，控制器会发出声音或闪烁指示灯，提示用户检查设备并采取相应措施。
用户可以根据需要设定警戒值和报警方式。
5.远程控制ES3000控制器支持远程控制功能，可以通过网络连接进行监控和操作。
用户可以使用电脑、手机或平板电脑等终端设备远程访问控制器，并进行参数设定、故障诊断、报警处理等操作。
远程控制功能可以大大方便用户的管理和操作。
6.数据通信ES3000控制器支持数据通信功能，可以与其他设备进行数据交换。
用户可以通过控制器将监测数据传输到计算机或其他设备上，并进行进一步的分析和处理。
同时，控制器还支持MODBUS、OPC等通信协议，方便与其他设备进行集成。
7.定时任务ES3000控制器配备了定时任务功能，可以按照预设的时间进行自动操作。
用户可以设定特定的操作参数和时间，如定时开启设备、定时采集数据等。
定时任务功能可以大大减轻用户的操作负担，提高工作效率。
操作手册EDS3000目录1. 功能2. 安装3. 操作键4. 数显5. 输出功能5.1. 开关量输出5.1.1. 开关点设置5.1.2. 视窗功能设置5.2. 模拟量输出5.3. 开关点和延滞的设置，视窗功能的开关值设置5.4. 开关量输出的设置范围6. 基本设置6.1. 基本设置的变更6.2. 基本设置的概要7. 编程锁定7.1. 更改工作状态下的编程锁定7.2. 更改总编程锁定8. 故障信息9. 线路图10. 技术参数10.1. EDS3000（陶瓷芯片）; 绝对和相对压力≤16 BAR10.2. EDS3000（薄膜DMS芯片）; 相对压力≥40 BAR11. 订货代号11.1. EDS3000（陶瓷芯片）; 绝对和相对压力≤16 BAR 11.2. EDS3000（陶瓷芯片）; 绝对和相对压力≤16 BAR符合DESINA®标准11.3.EDS3000（薄膜DMS芯片）; 相对压力≥40 BAR11.4.EDS3000（薄膜DMS芯片）; 相对压力≥40 BAR符合DESINA®标准12. 附件12.1. 用于电气连接12.2. 用于机械连接13. 安装尺寸1. EDS3000的功能根据不同型号，该产品有如下功能：l显示当前压力值（单位可选用PSI,MPa,bar或用户自定义测量单位）l显示最大值或预设开关点值l根据压力和预设开关参数切换开关量输出l模拟量输出l基本设置菜单（适用于EDS3000的特殊应用）l编程锁定2.安装EDS3000可直接安装在液压集成块上，也可使用测压软管实现间接安装。
该产品可绕纵轴旋转340º以优化显示位置。
显示屏和按键区也可270º旋转。
电气连接须由按照相关国家规定（如德国VDE0100规范）合格的电工进行作业。
压力开关外壳必须同时接地良好。
若将压力开关安装在液压集成块里，块体通过液压系统接地是有保证的。
若使用测压软管安装，压力开关外壳必须单独接地(比如:屏蔽线)。
接地电阻测试仪在信号设备接地电阻测试中有着较为广泛的应用，如：高柱信号机接地电阻测试、信号机械室综合防雷接地电阻测试等，其优点是抗干扰能力强、操作简单。
一、接地电阻测试仪按钮介绍1、接线端钮：接地极（E、E’）、电位极（P）、电流极（C）、用于连接相应的探测针。
2、调整旋钮：用于检流计指针调零。
3、倍率盘：显示测试倍率，×0.1、× l、×l0。
4、测量标度盘：测试标度所测接地电阻阻值5、测量盘旋钮：用于测试中调节旋钮：使检流计指针指于中心线。
6、倍率盘旋钮：调节测试倍率。
7、发电机摇把：手摇发电，为地阻仪提供测试电源接地极电位极电流极测量盘旋钮倍率盘旋钮调整旋钮测量盘指针摇把二、使用接地电阻测试仪测量步骤1、将两个接地探针沿接地体辐射方向分别插入距接地体20m、40m的地下，插人深度为400mm。
如测量高柱信号机地线电阻时的连接方法：电流极电位极接地极2、将接地电阻测量仪平放于接地体附近，并进行接线，接线方法如下：①用最短的专用导线将接地体与接地测量仪的接线端“E1”与“E、”短接后的公共端相连。
②用最长的专用导线将距接地体40m的测量探针(电流探针)与测量仪的接线钮“C1”相连。
③用余下的长度居中的专用导线将距接地体⒛m的测量探针(电位探针)与测量仪的接线端“P1”相连。
3、将测量仪水平放置后，检查检流计的指针是否指向中心线，否则调节“零位调整器”使测量仪指针指向中心线。
4、将“倍率标度”(或称粗调旋钮)置于最大倍数，并慢慢地转动发电机转柄(指针开始偏移)，同时旋动“测量标度盘”(或称细调旋钮)使检流计指针指向中心线。
5、当检流计的指针接近于平衡时(指针近于中心线)加快摇动转柄，使其转速达到120r／min以上，同时调整“测量标度盘”，使指针指向中心线。
6)若“测量标度盘”的读数过小(小于1)不易读准确时，说明倍率标度倍数过大。
此时应将“倍率标度”置于较小的倍数，重新调整“测量标度盘”使指针指向中心线上并读出准确读数。
（完整版）ES3000控制器操作说明ES3000控制器操作说明1：查看压缩机运行总时间按下按键〈〉，控制器面板上的下排数码管显示运行总时间，同时在上排数码管有一亮点出现2：查看压缩机加载总时间再次按下按键〈〉，控制器面板上的下排数码管显示加载总时间，同时在上排数码管右边有一亮点出现。
3：查看及重设三滤时间1）同时按下∥键和←键，直到H指示灯点亮，2）释放两键3）使用∧，∨翻页键，寻找需要查看或重设的参数，油过滤、精分器、进气过滤相应的指示灯为H、I、L。
4）相应的时间显示在下面的5位数码管，如果只是查看，则可按〈〉键退出5）找到需要调整参数，按下确认键←，显示的时间闪动，再次按下确认键←，参数重设完成，相应的指示灯点亮。
6）按下〈〉键，从重设状态退出。
注：如果面板30秒无操作，则控制器自动从编程状态退出。
油过滤器，空气过滤器的整定时间为2000小时，油精分过滤器的整定时间为4000小时。
4压力及温度的调整代号及表达的参数：P0表示最高压力（8-10-13），P1表示最底压力（6.5-8.5-11.5）,r2表示最高温度(100℃),c5为每小时最高起动次数(10),c6为温度单位的选择(0-℃,1-℉),c7为压力单位的选择（0-bar,1-Psi)。
控制器面板上行显示参数代号，下行显示参数数值。
1）按下←键几秒，直到上行数码管显示参数代号P0出现2）用∧，∨键寻找需设定的参数，3）按下←键确认，参数值开始闪动4）用∧，∨键修改5）按下←键确认，参数值停止闪动6）按下〈〉键退出。
5压缩机为节能运行方式，空转几分钟后，自动停机。
6设定C5为0,取消减荷延时停机功能(LU30-55E).。
目录一．安全规则及注意事项 (2)二．简介 (2)三．量程及精度 (3)四．技术规格 (3)五．仪表结构 (4)六．测量原理 (5)七．功能速查 (5)八．操作方法 (6)1．开关机 (6)2．电池电压检查 (6)3．接地电压测量 (6)4．线阻校验 (6)5．接地电阻精密测量 (7)6．简易法测量接地电阻 (7)7．背光控制 (8)8．报警设置 (8)9．数据锁定/存储 (8)10．数据查阅/删除 (9)11．数据上传 (9)九．电池说明 (9)十．装箱单 (10)一. 安全规则及注意事项感谢您购买了本公司数字式接地电阻测试仪，在你初次使用该仪器前，为避免发生可能的触电或人身伤害，请一定：详细阅读并严格遵守本手册所列出的安全规则及注意事项。
任何情况下，使用本仪表应特别注意安全。
l本仪表根据IEC61010安全规格进行设计、生产、检验。
l任何情况下，使用本仪表应特别注意安全。
l测量时，移动电话等高频信号发生器请勿在仪表旁使用，以免引起误差。
l注意本仪表机身的标贴文字及符号。
l使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露、无断线才能使用。
l测量过程中，严禁接触裸露导体及正在测量的回路。
l确认导线的连接插头已紧密地插入仪表接口内。
l请勿在测试端与接口之间施加超过100V的交流电压或直流电压，否则可能损坏仪表。
l请勿在易燃性场所测量，火花可能引起爆炸。
l仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。
l请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。
l给电池充电时，请确认测试线已移离仪表，仪表处于关机状态。
l仪表显示电池电压低符号“”，应及时充电。
l注意本仪表所规定的测量范围及使用环境。
l使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。
l由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处l仪表及手册中的安全警告标志，使用者必须严格依照本手册内容进行安全操作。
二．简介数字式接地电阻测试仪又名三线接地电阻测试仪、接地电阻表等是检验测量接地电阻常用仪表的常用仪表，采用了超大LCD灰白屏背光显示和微处理机技术，满足二线、三线测试电阻要求。
适用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。
仪表测试精准、快速、简捷、稳定可靠等特点。
数字式接地电阻测试仪由微处理器控制，可自动检测各接口连接状况及地网的干扰电压、干扰频率，并且具测试辅助接地极电阻值功能。
同时存储500组数据，电阻测量范围：0.01Ω～3000Ω，接地电压范围：0.01～100.0V。
可通过监测软件在线监测数据，USB数据上传PC并具有智能报警提示等独特功能。
数字式接地电阻测试仪由主机、监控软件、测试线、USB线、接地棒组成，具有历史数据读取、查阅、保存、报表、打印等功能。
三．量程及精度测量功能量程精度分辨力接地电阻0.01Ω～30.00Ω±1.5%rdg±5dgt(辅助接地电阻100Ω±5%，对地电压＜10V)0.01Ω30.1Ω～300Ω0.1Ω301Ω～3000Ω1Ω接地电压0.01～10.00V AC±1%rdg±3dgt0.01V 10.1～100.0V 0.1V（注：23℃±5℃，75%rh以下）四．技术规格接地电阻量程0.01Ω～3000Ω精度±1.5%rdg±5dgt 接地电阻分辨率0.01Ω接地电压量程0.01～100.0V AC 精度±1%rdg±3dgt 接地电压分辨率0.01V基准条件23℃±5℃，75%rh以下 (辅助接地电阻100Ω±5%，对地电压＜10V)功能接地电阻测量，对地电压测量，低值电阻测量电源DC 6V 铅酸蓄电池背光可控灰白屏背光，适合昏暗场所使用测量方式精密三线测量、简易两线测量测量方法接地电阻：额定电流变极法，测量电流30mA Max，128Hz；对地电压：平均值整流线阻校验避免因测试线未完全插入仪表接口或接触不良或用户更换加长测试线等引起的误差，使接地电阻测量更准确。
显示模式4位超大LCD显示，灰白屏背光测量指示测量中LED闪烁指示，LCD倒计数显示LCD尺寸108mm×65mm仪表尺寸长宽高：277.2mm×227.5mm×153mm测试线长3条：红色5m，黄色10m，绿色5m各1条简易测试线2条：红色1.6m，绿色1.6m各1条辅助接地棒2根：φ10mm×200mm测量时间对地电压：约2次/秒；接地电阻：约5秒/次测量次数5000次以上线路电压测量对地电压：AC 600V以下测量USB接口具有USB接口，软件监控，存储数据可以上传电脑，保存打印通讯线USB通讯线1条，长1.5m数据存储500组，闪烁显示“FULL”符号表示存储已满数据查阅数据查阅功能：“MR”符号显示溢出显示超量程溢出功能：“OL”符号显示报警功能测量值超过报警设定值时发出报警提示电池电压电池电量实时显示，电池电压低时提醒及时充电 功 耗背光：25mA Max 待机: 25mA Max(背光关闭) 测量：70mA Max(背光关闭) 质 量仪表： 2397g(含电池) 测试线：861.5g(含简易测试线) 辅助接地棒： 425g(2根) 仪表袋： 271g 工作温湿度-10℃～40℃；80%rh 以下 存放温湿度-20℃～60℃；70%rh 以下 过载保护接地电阻：E-H 、E-S 各端口间AC 280V/3秒 绝缘电阻10M Ω以上(电路与外壳之间500V) 耐 压AC 3700V/rms(电路与外壳之间) 电磁特性IEC61010-4-3，无线频率电磁场≤1V/m 适合安规IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V五．仪表结构1. LCD2. H 接口：电流极3. S 接口：电压极4. E 接口：接地极5. 功能按键6. DC 充电座7. USB 接口 8. 测试按键 9. 安全鳄鱼夹 10.测试线11. 接地棒 12. 简易测试线 13.简易测试线短接头六．测量原理1．对地电压测量采用平均值整流法。
2．接地电阻值测量采用额定电流变极法，即在测量对象E(接地极)和H(电流极)之间流动交流额定电流I(30mA Max，128Hz)；求取E和S(电压极)的电位差V，然后求取接地电阻Rx的方法。
Rx=V/I3．其工作误差(B)是额定工作条件内所得误差，由使用仪表存在的固有误差(A)和变动误差(Ei)计算得出。
A：固有误差E1：位置变化产生的变动E2：电源电压变化产生的变动E3：温度变化产生的变动E4：干扰电压变化产生的变动E5：接触电极电阻产生的变动E7：系统频率变化产生的变动E8：系统电压变化产生的变动八．操作方法1．开关机按POWER 键实现开关机。
开机后有下角显示“APO ”，不操作时15分钟后自动关机。
2．电池电压检查开机后，如果LCD 显示电池电压低符号“”，表示电池电量不足，请及时充电。
电池电力充足能保证测量的精度。
电池电量减少时，电量指示条减少。
压值，被测对地电压不能超过100V 。
一般情况下，测量接地电压，只连接S 、E 接口的对应测试线即可。
如图示：注 意 在测量接地电阻时，先确认对地电压值必须在10V 以下，如果此电压值在10V 以上，则接地电阻的测量值可能会产生误差，此时先将被测接地体的设备断电，使接地电压下降后再进行接地电阻测量。
4．线阻校验为了提高现场测量接地电阻的精密性、稳定性，避免因测试线长时间使用线阻变化引起的误差；避免因测试线未完全插入仪表接口或接触不良引起的误差；避免因用户更换或加长测试线引起的误差等，特设计了线阻校验功能，对于低值电阻测量更加精确。
连接好测试线与仪表后，将所有测试一端短接，如下图，按功能键R 按钮钮切换至对应的接地电阻测量档位，按”键开始校验，校验中LED 指示灯闪烁，LCD 倒计数显示，校验完毕LCD 显示线阻值并将该值存储，在本次开机接地电阻测量中会自动扣除校验的线电阻值。
关机不保存校验线阻值，下次开机，需要重新校验。
测量电阻R模式，按键按“TEST”键开始测量，测量中LED指示灯闪烁，LCD倒计数显示，测量完成后指示灯灭，LCD显示测量值。
从被测物体开始，每隔5～10米分别将辅助接地棒呈一直线插入大地，将接地测试线(红、黄、绿)从仪表的H、S、E接口开始对应连接到辅助电流极H、辅助电压极S、被测接地极E上。
如图示：极作为辅助接地极，使用2条简易测试线连接(即其中H、S接口短接)。
可以利用金属水管、消防栓等金属埋设物、商用电力系统的共同接地或建筑物的防雷接地极等来代替辅助接地棒H、S，测量时注意去除所选金属辅助接地体连接点的氧化层。
接地电阻简易测试接线如下图，其他操作同精密测量。
简易法测量接地电阻，其仪表读数为被测接地体的接地电阻值与商用接地体的接地电阻值之和，即：RE=RX ＋re其中：RE 为仪表读数值；RX 为被测接地体的接地电阻值；re 为商用电力系统等共同接地体的接地电阻值。
那么，被测接地体的接地电阻值为：RX=RE －re采用简易法测量接地电阻，尽量选择re 值小的接地体作为辅助接地极，这样仪表读数才更接近真实值。
测量时请优先选择金属水管、消防栓做为辅助接地极。
注意简易法测量接地电阻，也需先确认对地电压值必须在10V 以下，如果此电压值在10V 以上，则接地电阻的测量值可能会产生误差，此时先将被测接地体的设备断电，使接地电压下降后再进行接地电阻测量。
7．背光控制开机后，按“”键可以开启或关闭背光，背光功能适合于昏暗场所。
每次开机默认背光关闭8．报警设置开机后”键，开启、关闭报警功能。
短按“SET ”键可以设置电阻报警值，”键移动光标，通过按“”或“”键改变当前数字大小，，再按存退出。
当测量值大于报警临界设定值并已开启报警功能，仪表显示“，并发出“嘟--嘟--嘟--”报警声。
9．数据锁定/存储开机或测量完成后，短按“MEM ”键锁定当前显示数据，并自动编号存储，若存储已满，仪表显示“FULL ”符号。
如下图：测量数据为1032Ω，短按“MEM ”显示存储为第3组数据。
10．数据查阅/删除开机或测量完成后，长按“MEM”键(3秒)进入数据查阅，存储数据界面和存储数据组号对应的界面交替闪烁。
按“”或“”键以步进值为1选择查阅数组号对应数据，一直按住“”或“”键以步进值为5选择查阅数组号，再按“MEM”键退出查阅。
见下图查阅时下图中数字3为当前组数，6为总组数，若无存储数据，LCD显示“NULL”，见下图。
