DS安装步骤

图1: DS7426 总线转换模块
安装及布线
注意：
• 请按照本安装指南进行安装，否则会可能导致损害报警主机
• 连接DS7426之前请断开报警主机电源
• DS7426 必须安装在室内及干燥，电磁屏蔽的环境安装要求：
a. RS485/MUX总线均可使用屏蔽双绞线(建议使用
b. RS485总线无中继时单段最大距离为1.2km.
c. 通过使用标准RS485总线中继器, RS485总线距离可以延长到
d. 经过DS7426转换后的MUX总线最大距离为1000m (
建议每路MUX总线距离不超过400m,否则会对可视对讲系
e. 第一个DS7426模块应安装在DS7400Xi-CHI报警
f. 在每个DS7400Xi系统上,如果MUX总线驱动模块为
模块为DS7436，系统最多总共可使用64块DS7426
DS7426.每路RS485总线，除第一块外, 其它各个
图3
图4
系统架构图:
DS7400Xi的MUX总线驱动模块为。

抬起时请使用安全的做法。

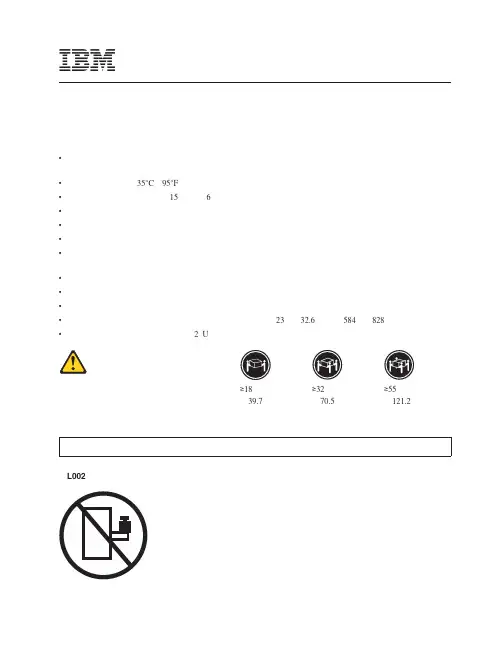

≥18千克（39.7磅）≥32千克（70.5磅）≥55千克（121.2磅）危险请勿将机架安装设备用作搁板或工作空间。

（L002）安装过程中，您需要一把5毫米（3/16英寸）的一字螺丝刀。

另外准备一把2号Philips十字螺丝刀和一把8毫米的扳手。

2以下是将部件安装到机架式机箱中的物品列表。

任何物品如有遗漏或损坏，请联系购买处。

v导轨组合件，右侧（1个）v导轨组合件，左侧（1个）v M5螺丝（8颗）v小直径隔板（8个）（已预装，每个导轨中装有4个）v大直径隔板（8个）v M4平头螺丝（2颗）v15毫米（0.60英寸）直径垫圈（6个）注：操作时请注意，在卸下任何静电敏感设备前，请参阅存储器机柜随附的文档。

要将存储器机柜安装到机架式机箱中，请完成以下步骤：1.请阅读存储器机柜随附的安全信息。

2.（可选）请卸下电源以减少部件重量，从而可以更方便地将其安装到机架式机箱中。

要卸下电源，请完成以下步骤：v将电源左侧的橙黄色释放卡口向右按至恰能释放手柄的位置[不超过6.4毫米（0.24英寸）]，同时向下旋转手柄。

v小心地将电源滑出部件。

v对另一电源重复此步骤；然后将这两个部件放在旁边以便随后安装。

33.（可选）请卸下硬盘驱动器以减少部件重量，从而可以更方便地将其安装到机架式机箱中。

要卸下硬盘驱动器，请按下滑锁并拉出手柄；然后，小心地将驱动器从部件中拉出。

对所有硬盘驱动器，重复此步骤。

注：a.卸下任何硬盘驱动器前，请确保已标记了它们所在的位置，这样便可以将它们重新安装到相同的位置上。

b.请小心操作硬盘驱动器，且不要将它们堆叠在一起。

对于静电敏感设备，请遵循所有的预防措施。

4.将导轨上的两颗导轨调节螺丝松开至恰能滑动导轨的位置。

注：导轨的前部支架上标记有“L”或“R”。

45.将导轨与机架式机箱的前后内侧对齐。

导轨支撑架的底部应稍微高于机架凸缘上的U标记。

导轨的前后支架中各有两块隔板。

如果机架上的小孔为圆形，那么导轨支架上的隔板恰能安装到机架凸缘上的小孔中。

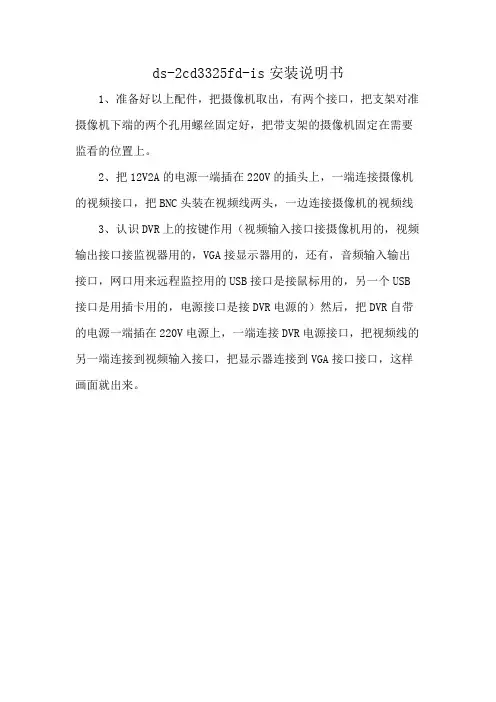

ds-2cd3325fd-is安装说明书
1、准备好以上配件，把摄像机取出，有两个接口，把支架对准摄像机下端的两个孔用螺丝固定好，把带支架的摄像机固定在需要监看的位置上。

2、把12V2A的电源一端插在220V的插头上，一端连接摄像机的视频接口，把BNC头装在视频线两头，一边连接摄像机的视频线
3、认识DVR上的按键作用（视频输入接口接摄像机用的，视频输出接口接监视器用的，VGA接显示器用的，还有，音频输入输出接口，网口用来远程监控用的USB接口是接鼠标用的，另一个USB 接口是用插卡用的，电源接口是接DVR电源的）然后，把DVR自带的电源一端插在220V电源上，一端连接DVR电源接口，把视频线的另一端连接到视频输入接口，把显示器连接到VGA接口接口，这样画面就出来。

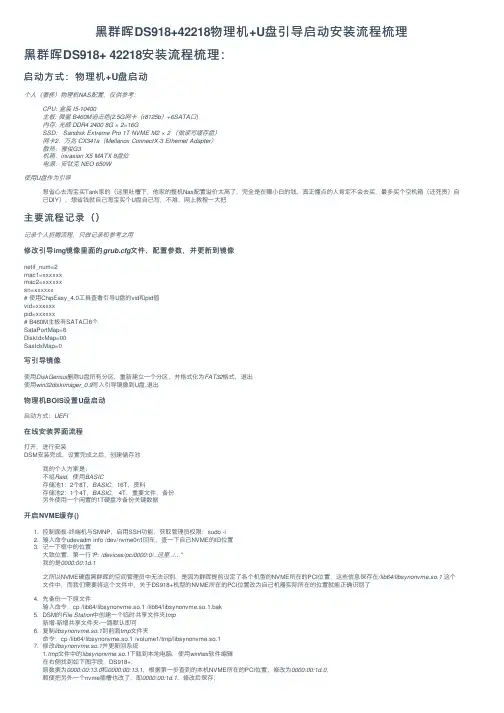

⿊群晖DS918+42218物理机+U盘引导启动安装流程梳理⿊群晖DS918+ 42218安装流程梳理：启动⽅式：物理机+U盘启动个⼈（奢侈）物理机NAS配置，仅供参考：CPU: 盒装 I5-10400主板: 微星 B460M迫击炮(2.5G⽹卡（r8125b）+6SATA⼝)内存: 光威 DDR4 2400 8G × 2=16GSSD： Sandisk Extreme Pro 1T NVME M2 × 2 （做读写缓存盘）⽹卡2：万兆 CX341a（Mellanox ConnectX-3 Ethernet Adapter）散热：雅俊G3机箱：invasion X5 MATX 8盘位电源：安钛克 NEO 650W使⽤U盘作为引导想省⼼去淘宝买Tank家的（这⾥吐槽下，他家的整机Nas配置溢价太⾼了，完全是在赚⼩⽩的钱，真正懂点的⼈肯定不会去买，最多买个空机箱（还死贵）⾃⼰DIY），想省钱就⾃⼰淘宝买个U盘⾃⼰写，不难，⽹上教程⼀⼤把主要流程记录（）记录个⼈折腾流程，只做记录和参考之⽤修改引导img镜像⾥⾯的grub.cfg⽂件，配置参数，并更新到镜像netif_num=2mac1=xxxxxxmac2=xxxxxxsn=xxxxxx# 使⽤ChipEasy_4.0⼯具查看引导U盘的vid和pid值vid=xxxxxxpid=xxxxxx# B460M主板有SATA⼝6个SataPortMap=6DiskIdxMap=00SasIdxMap=0写引导镜像使⽤DiskGenius删除U盘所有分区，重新建⽴⼀个分区，并格式化为FAT32格式，退出使⽤win32diskimager_0.9写⼊引导镜像到U盘,退出物理机BOIS设置U盘启动启动⽅式：UEFI在线安装界⾯流程打开，进⾏安装DSM安装完成，设置完成之后，创建储存池我的个⼈⽅案是：不组Raid，使⽤BASIC存储池1：2个8T，BASIC，16T，资料存储池2：1个4T，BASIC， 4T，重要⽂件，备份另外使⽤⼀个闲置的1T硬盘冷备份关键数据开启NVME缓存()1. 控制⾯板-终端机与SMNP，启⽤SSH功能，获取管理员权限：sudo -i2. 输⼊命令udevadm info /dev/nvme0n1回车，查⼀下⾃⼰NVME的ID位置3. 记⼀下框中的位置⼤致位置：第⼀⾏“P: /devices/pci0000:0/..这⾥../...”我的是0000:00:1d.1之所以NVME硬盘⿊群晖的空间管理员中⽆法识别，是因为群晖提前设定了各个机型的NVME所在的PCI位置，这些信息保存在/lib64/libsynonvme.so.1这个⽂件中，⽽我们需要将这个⽂件中，关于DS918+机型的NVME所在的PCI位置改为⾃⼰机器实际所在的位置就能正确识别了4. 先备份⼀下原⽂件输⼊命令：cp /lib64/libsynonvme.so.1 /lib64/libsynonvme.so.1.bak5. DSM的File Station中创建⼀个临时共享⽂件夹tmp新增-新增共享⽂件夹-⼀路默认即可6. 复制libsynonvme.so.1到前⾯tmp⽂件夹命令：cp /lib64/libsynonvme.so.1 /volume1/tmp/libsynonvme.so.17. 修改libsynonvme.so.1并更新回系统1.tmp⽂件中的libsynonvme.so.1下载到本地电脑，使⽤winhex软件编辑在右侧找到如下图字段，DS918+，原数据为0000:00:13.0和0000:00:13.1，根据第⼀步查到的本机NVME所在的PCI位置，修改为0000:00:1d.0，顺便把另外⼀个nvme插槽也改了，即0000:00:1d.1，修改后保存；2.将修改后的libsynonvme.so.1⽂件，上传到群晖的tmp共享⽂件夹下，覆盖原⽂件。

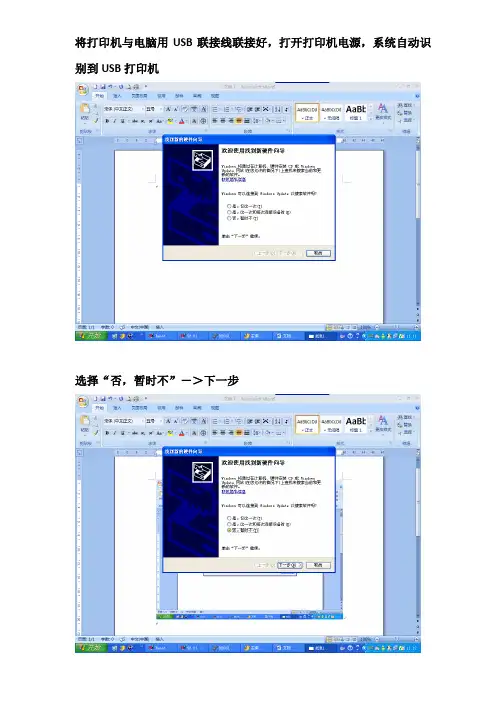

将打印机与电脑用USB联接线联接好，打开打印机电源，系统自动识别到USB打印机
选择“否，暂时不”－＞下一步
选择“从列表或指定位置安装（高级）”－＞下一步
选择“不要搜索，我要自己选择要安装的驱动程序”－＞下一步
为了提高硬件搜索的速度，建议点选“打印机”，或是直接选“显示所有硬件”－＞下一步
选择“从磁盘安装”－＞下一步
选择“浏览”
找到打印机驱动位置，如果是从驱动光盘安装，位置是光盘下\DRIVERS\24 PIN DRIVER\WIN2K&WINXP\OEMPRINT.INF，点选并“打开”
点击“确定”
列表中选择“Aisino SK-800II”－＞下一步
出现安全提示，选择“仍然继续”
完成
如果是从设备管理器安装，打开设备管理器，在“其它设备”中可以看到“DASCOM DS Series”问号设备，
在“DASCOM DS Series”上点击鼠标右键，选择“更新驱动程序”出现本文档第一幅图片，其他步骤一样。

DS950-CHI 安装手册P/N：4998154759DS950-CHI三技术被动红外/微波防盗探测器1.0 概述•输入电源：9—15VDC，标准电流为22mADC(在步行测试，储存报警或故障状态下电流可至52mADC)。

•待机电源：无内部待机电池。

在主机电源中断时，与直流电源连接可提供待机电源待机耗电为22毫安时。

在UL认可的安装条件下，至少可待机4小时(88mA-h)。

•报警继电器：静音操作"C"型舌簧继电器。

直流阻抗负载时，接点间在最大28VDC时，为3瓦特，0.125安培。

并由继电器公共"C"脚上的4.7欧姆，0.5瓦特的电阻保护。

不可与电容或电感性负载一同使用。

•防拆开关：常闭(盖上外罩)防拆开关。

接点间最大额定值为28VDC，0.125安培。

与24小时保护电路连接。

•故障输出：当探测器处于监察故障状态时，固态输出则接地(-)短路。

最大负载为25毫安，电流为10毫安时的饱和电压为0.5VDC。

•温度：工作温度为-40℃—49℃。

在UL认可的安装条件下，为0℃—+49℃。

•微波频率：DS950-CHI：10.525Ghz(UL认证)DS950-CHIA：10.687Ghz(只供出口，非UL认证)DS950-CHIB：9.9Ghz(只供出口，非UL认证)•探测范围：15米×15米•内部角度可调：垂直方向+2°—-10°，水平方向：±10°。

•备用件：TC6000测试线，B335旋转安装支架，B328万向安装支架，B338吸顶式安装支架(使用一个支架可注：建议安装环境中应无宠物或小动物，如果有，则使用DS820iT-CHI或DS835iT-CHI。

•绝不允许把探测器安装在触发一种技术便可经常引发报警的环境中。

在恒绿、恒黄或恒红状态，不可与三色LED一同操作。

使用一种技术经常报警的探测器，在另一种技术引发误报时，便可触发报警输出。

Dx7400简单实用调试手册DX7400 报警主机的编程并不是很复杂;在编程之前,敬请用户必须先详细地阅读安装使用说明书, 再次敬请用户认真阅读使用说明书可达到事半功倍的效果并清楚的知道你所需要的功能,根据所需列出编程表,这样方便于编程;编程前请认真阅读说明书,正确的接好连线;正确接好连线是编好程序的前提;如果是第一次使用DX7400 主机,在编程完成前,建议安装技术人员不要将探测器接入主机,只需要将线尾电阻和扩展模块接在主机上就可以,将主机调试好后,在将探测器接入防区,这样如果系统有故障,有利于工程技术人员判断是主机系统故障还是探测器故障;1、正常布防：密码1234+“布防”键;撤防和消警：密码1234+“撤防”键;2、强制布防：密码1234+“布防”键+“旁路”键、3、防区旁路：密码1234+“旁路”键+XXX防区号,且一定是三位数, 如 0084、、进入编程和退出编程：进入编程是 98760密码+0,退出编程是按“”四秒钟,听到“嘀”一声表示已退出编程;5、、如何填写数据：DX7400 主机的编程地址一定是四位数,地址的数据一定是两位数;进入编程后,键盘的灯都会闪动,LCD 显示：Prog Mode Adr=DX7400Adr=后面的就是要写上去的四位数的地址;输入地址后,接着输入 21 则会交替显示该地址上的两位数据；或者按“”则可以出现数据 1；再按“”则可出现数据 2;出厂值,可以通过编程改变的,然后自动跳到下一个地址; 如果需要对某些地址编程, 则需连续按两次“”则可以回到 Prog Mode Adr= ;6、、确定防区的功能：地址是 0001—0030,所谓防区功能就是该防区是延时防区、即时防区、小时防区等等; 24 其中 01 代表延时防区；代表即时防区； 03 07 代表 24 小时防区;此项一般不用编写,用出厂值即可7、、确定一个防区的功能：地址是 0031—0278,0031 代表第一防区,0032 代表第二防区,如此类推………如果想把第八防区设定为即时防区,即可以把地址 0038 中的数据改为 03 ,再按“”确认就可以了; 注意：此项一定要编写8、、防区特性的设置：地址是 0415—0538,0415 代表第一、二防区,0416 代表第三、四防区,如此类推………;数据 1 代表前面一个防区,数据二代表后面的一个防区;此类表示防区使用那种扩充模块;如果使用的防区是主机自带防区和 DS-7457I 的扩充防区则需把数据设定为 0 ；如果使用的防区是 DS-7432 的扩充防区则需把数据设定为 1;9、、分区编程：DX7400 可分 8 个分区,并可以自由设定每个分区包含那些防区;10、、DX7400 把系统分区：地址是 3420,其中数据 1 表示使用多少个分区,输入 0 代表 1 个分区；输入 1 代表 2 个分区……….输入 7 代表 8 个分区; 出厂值是 0；数据 2 表示有无公共分区,出厂值是 0;如果系统不分区,此项不用编程DX7400 防区旁路编程：地址是 2721—2724,具体编程请参考说明书 P26—P27;注意：如果防区需要旁路,则此项一定要编写DX7400 强制布防和接地故障：地址是 2732数据 1 表示可以强制布防多少个防区,数据 2 表示系统是否检查接地故障,出厂值是 1,如果接地有问题排除不了,则可把数据 2 修改为 0;DX7400 修改编程密码：地址是 7589可以输入 4—6 位数的密码DX7400 修改主操作密码：地址是 7592可以输入 4—6 位数的密码11、用户编号：地址是 3429—3159详细操作见说明书下面将列一些大家最常见的情况作一些简要说明;首先第一条件,不管是不是拿来的新机或用过一段时间,请将恢复出厂值; 进入编程：98760 秒,退出编程; 然后再对应下面的情况,对号入座; 第一种情况：用户只使用本机的八个防区; 设备：DS7400+DS7447 恢复出厂值后,每个防区的都有一个自身的属性,如果你想全部使用立即防区报警,请将地址：0031—0038对应 1—8 防区地址的内容全部改为 03 , 延时就改为 01, 24 小时防区改为 07, 也可以单独的改某一个防区的值; 再输入 4058, 再输入 01,听到一声响后,再按住键 4 例：区; 1 防区为延时,2、3、4、5、6 为立即报警防区,7、8 为 24 小时防 98760进入编程 003101 1 防区 0303030303 2—6 防区 0707 7、8 防区按号键 4 秒退出编程;: 简单周界报警,只使用了以下设备：DS7400 + DS7447 + DS7436 DS7430 + DS7457I 由于前八个防区被主机占用,所有外扩展的防区都将从 9 开始;DS7457I 的地址也将从 9 开始拔;参考DS7457I 说明书上的地址拔码表. 绝大多数此类工程,防区特性都是立即或 24 小时防区; 上面已告诉大家设防区时的数值03 为立即,07 为 24 小时 ;防区地址从 0039 第 9 防区开始,以此往下推,0040 为第 10 防区的地址; 例：一周界安装了 36 对对射,使用了 36 个 DS7457I,所有防区都为立即防区布防后所有探头才生效编程：98760 0039 03完成第一个防区 ,接着03 ………..这样一直按 36 个 03 含第一个不管什么方法,实现即可;完成后,退出编程;博世报警主机系统的主要一些操作指令：1、设防：1234+ON撤防：1234+OFF3、进入编程：9876++0退出编程：按 4 秒5、恢复出厂值：4058+01。

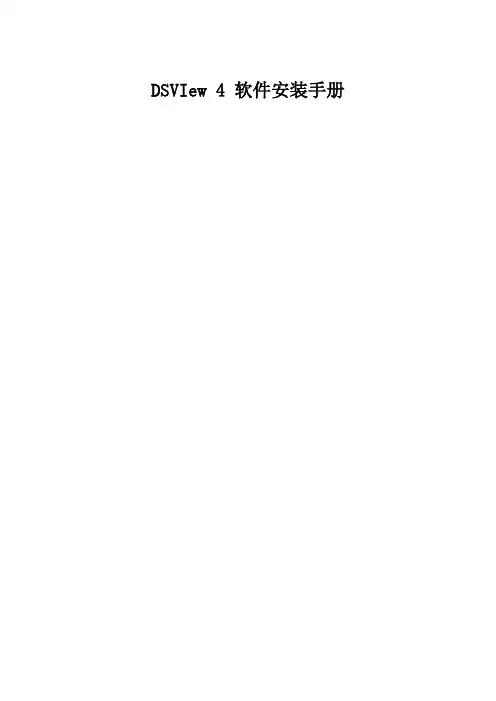

DSVIew 4 软件安装手册一、安装环境DSView 4 软件必须安装在64位操作系统中。

例如：Windows 2003 X64、Windows 2008 X64、Windows 2008 R2 X64；CentOS 5.4 X64，RHEL 5.4 X64 等二、Windows安装过程1、运行安装程序 setup.exe 。

2、程序自动解压缩完成后，正式开始进行安装。

确认为“简体中文”后，点【OK】按钮。

3、在新打开的“DSView 安装”界面中，点击【下一步】按钮。

4、点选“我接受许可协议条款”后，点击【下一步】按钮。

5、点击【下一步】按钮。

6、在选择DSView程序安装位置时，一般使用默认的安装路径即可，直接点击【下一步】按钮。

注：可点击【选择】按钮，进行安装位置的重新定位。

7、选择Web访问端口时，一般情况下，直接点击【下一步】按钮。

注：如果端口被占用，可调整为其他端口。

如：4433。

8、为了软件正常运行，不受干扰，直接点击【下一步】按钮。

注：不要勾选“使用现有的数据库”。

9、在数据库配置步骤，在“密码”和“确认密码”的输入框中，输入数据库密码，请牢记。

点击【下一步】按钮。

注：建议将密码设置为“Abcd1234”。

10、软件配置无误后，点击【安装】按钮。

11、安装程序开始自动进行软件及其支持软件的安装。

12、安装过程中，提示“DSView 4 服务器已成功启动”。

点击【继续】按钮。

13、安装完成后，点击【完成】按钮。

三、Linux 安装过程●将DSView安装文件拷贝到Centos系统中的 /root 目录下面（拷贝方式可以通过光盘、U盘或是通过终端工具winscp连接上传）以root用户登录。

关防火墙，关SELinux。

mkdir /media/dsviewmount /dev/cdrom/ /media/dsview/cd /media/dsview/dsview_4_0_0_76_linux_install_cp 4.0.0.124install.bin /rootcd /rootchmod 777 4.0.0.124install.bin●赋予安装文件可执行权限并执行安装。

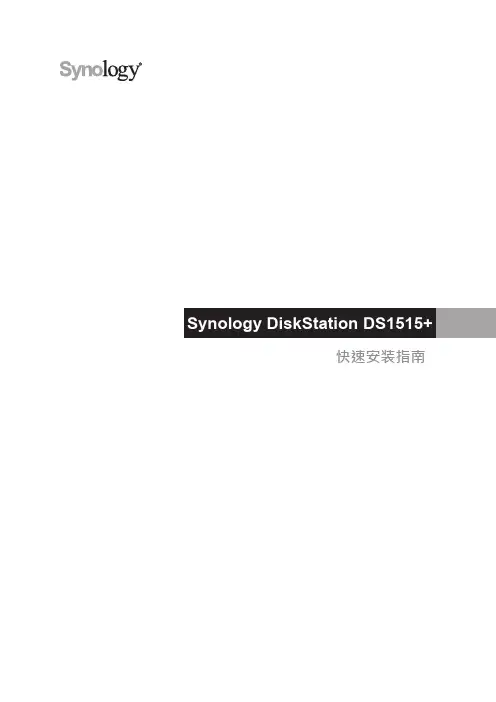

快速安装指南目录第 1 章：开始进行之前的准备包装内容3 Synology DiskStation 概观4安全须知5第 2 章：硬件安装安装硬盘所需的工具和零件6安装硬盘6启动您的 DiskStation 9为 DiskStation 加装内存模块10更换散热风扇12第 3 章：为 DiskStation 安装 DSM使用 Web Assistant 来安装 DSM 14更多信息14附录 A：产品规格附录 B： LED 指示灯表Synology_QIG_DS1515+_20140904开始进行之前的准备1感谢您购买 Synology 产品！在您开始设置 DiskStation 前，请先检查包装盒内容来确认是否已收到下列项目。

此外，使用前请仔细阅读以下安全须知，避免让自己或 DiskStation 遭受损伤。

包装内容RJ-45 网络线 x 2概观Synology DiskStation安全须知请勿将产品放置在直接受阳光曝晒或靠近化学药剂的场所。

并确保其所在环境恒定的温度与湿度。

请确保正确的一面朝上，勿将产品倒置。

请勿放置于任何液体附近。

进行清洁前，请先拔除电源线。

请使用湿纸巾擦拭。

请勿使用化学或喷雾式清洁剂来进行清洁。

请勿将设备置于手推车或任何不稳定的表面上，以避免掉落而损毁。

与此产品连接的线路以及设备必须提供稳定的电量。

请确认是否供应稳定的电量以确保装置运作正常。

若要完全断开装置的电流，请确认所有电源线皆从插座拔除。

请更换正确的电池类型并适当处理旧电池，以避免发生爆炸的危险。

安装硬盘所需的工具和零件• 螺丝刀（仅用于 2.5 吋硬盘）• 至少一颗 3.5 吋或 2.5 吋 SATA 硬盘（请参见 来查询兼容的硬盘型号。

）安装硬盘1按下硬盘托架的下半部来弹出把手。

2请按照下图指示的方向拉开硬盘托架的把手并将托架取出。

硬件安装23 将硬盘置于硬盘托盘中。

•对于 3.5 吋硬盘：卸下硬盘托盘侧面的紧固板。

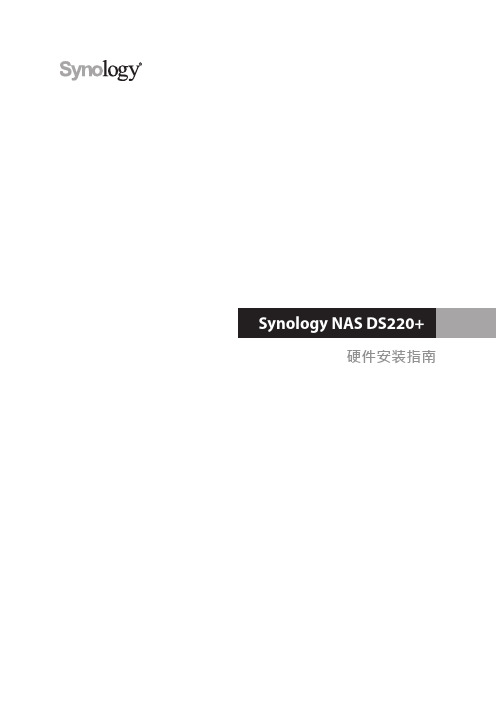

硬件安装指南目录第 1 章：开始之前的准备包装内容3 Synology DS220+ 概观4 LED 指示灯表5硬件规格6选配附件7备件7安全须知8第 2 章：硬件安装安装组件所需的工具和零件9安装硬盘9启动 Synology NAS 12为 Synology NAS 加装内存模块13第 3 章：系统维护初始故障排除指南15第 4 章：在 Synology NAS 上安装 DSM使用 Web Assistant 安装 DSM 16了解更多16开始之前的准备1感谢您购买 Synology 产品！开始设置新 Synology NAS 前，请先检查包装盒内容，并确认是否已收到以下物品。

此包装内容交流电源适配器 x 1Synology DS220+概观LED指示灯表1请尝试重启 Synology NAS 或重新插入硬盘，然后运行 HDD/SSD 厂家的诊断工具来检查硬盘的运行状况。

如果您可登录 DSM，请运行内置的S.M.A.R.T. 检测对硬盘进行扫描。

如果问题仍未解决，请联系 Synology 技术支持以获得帮助。

2对于带有 Copy 按钮的型号，将在您的 DSM 上默认安装 USB Copy 套件。

硬件规格• 线路电压：100 V 至 240 V 交流电• 频率：50/60 Hz• 工作温度：32 至 104˚F（0 至 40˚C）• 存储温度：-5 至 140˚F（-20 至 60˚C）• 相对湿度：5% 至 95% RH1通过在套件中心购买和下载 exFAT Access 可启用对 exFAT 的支持。

选配附件使用 Synology 附件可以自定义 Synology NAS 以适应不同的业务环境，而不必担心兼容性和稳定性。

要了解更多信息，请访问/compatibility。

• 内存模块备件如需更换系统风扇、硬盘托盘或电源设备，请访问/products/spare_parts。

安全须知远离阳光直射和化学品。

DS7432 八输入扩展模块1.0 概述DS7432 是一个8 输入扩展模块，与DS7400Xi 控制/ 通信主机一同使用。

每个DS7400Xi 系统最多可使用15个DS7432。

建议使用0.8毫米或1.0毫米的非屏蔽4 芯线与主机连接。

使用DS7432扩展模块时，系统需要使用一个DS7430多路扩展模块。

电流：待机和报警时为10毫安多路总线的规格：每个系统需要0.8毫米的电缆600米；0.1毫米的电缆1500米。

2.0 安装/接线在进行测试或维护时，使用DS7432上的P2接点，可旁路防拆开关。

注：测试或维护完成后，取下跳线P2。

使用左上角和右下角的安装孔，可将DS7432安装于控制主机内或主机外。

连接主机内的DS7430和远程装置与DS7432。

注：布线前，应确保所有导线未通电。

如果导线要穿过外壳后面板的话，则打开DS7432的后面板导线入口；如果要沿着外壳表面布线的话，则打开DS7432的表面导线入口。

将DS7432的电源接点与DS7430的多路电源端子7和8连接；将DS7432的总线接点与DS7430的多路总线端子连接。

注：如果使用独立供电的探测器时，DS7432可由控制主机的辅助电源端子7和8 来提供电能。

探测器的电源可与DS7432连接。

这样，如果DS7432安装于控制主机外面的话，就可省去每个探测器与主机的电源连接。

3.0 DS7400编程防区编程信息请参阅DS7400Xi 控制/ 通信主机操作手册的防区编程部分。

4.0 Dip开关设置Dip开关用于选择回路输入将要触发哪些防区？--- 所有DS7432的设置都互不相同。

--- DS7432与DS7400Xi 主机连接时，占用8个防区。

DS7432的输入回路与控制主机的防区相对应，如下表所示：防区号DS7432输入回路→ 1 2 3 4 5 6 7 8 防区9-16 9 10 11 12 13 14 15 16 防区17-24 17 18 19 20 21 22 23 24 防区25-32 25 26 27 28 29 30 31 32 防区33-40 33 34 35 36 37 38 39 40 防区41-48 41 42 43 44 45 46 47 48 防区49-56 49 50 51 52 53 54 55 56 防区57-64 57 58 59 60 61 62 63 64防区65-72 65 66 67 68 69 70 71 72 防区73-80 73 74 75 76 77 78 79 80 防区81-88 81 82 83 84 85 86 87 88 防区89-96 89 90 91 92 93 94 95 96 防区97-104 97 98 99 100 101 102 103 104 防区105-112 105 106 107 108 109 110 111 112 防区113-120 113 114 115 116 117 118 119 120 防区121-128 121 122 123 124 125 126 127 128。

海康威视DS-8100/7100/7200系列硬盘录像机安装手册杭州海康威视数字技术股份有限公司技术热线：400-700-5998说明本安装手册中提及的DS-8100系列、DS-7100系列、DS-7200系列、DS-8104AH(F)(L)-S系列硬盘录像机型号对照表如下所示。

系列名称 对应系列HIK/DS-81xxHS-S/-AF-DVR-Ⅰ-B/y-0系列HIK/DS-81xxHL-S/-AF-DVR-Ⅱ-B/y-y系列DS-8100系列HIK/DS-81xxHC-S/-AF-DVR-Ⅱ-B/y-y系列HIK/DS-81xxHE-S/-AF-DVR-Ⅱ-B/y-y系列HIK/DS-81xxHF-S/-AF-DVR-Ⅱ-A/y-y系列DS-7100系列 HIK/DS-71xxH-S/-AF-DVR-Ⅱ-B/y-4系列HIK/DS-7208HV-S/-AF-DVR-Ⅱ-B/8-4DS-7200HV-S系列HIK/DS-7216HV-S/-AF-DVR-Ⅱ-B/16-4HIK/DS-8104AH(L)-S/-AF-DVR-Ⅱ-B/4-4系列 DS-8104AH(F)(L)-S系列HIK/DS-8104AHF(L)-S/-AF-DVR-Ⅱ-A/4-4系列1 安装注意事项海康威视硬盘录像机是一种专用的监控设备，请在安装使用时注意以下事项：1、硬盘录像机上不能放置盛有液体的容器（例如水杯）。

2、将硬盘录像机放置在通风良好的位置。

3、使硬盘录像机工作在允许的温度及湿度范围内。

4、硬盘录像机内电路板上的灰尘在受潮后会引起短路，请定期用软毛刷对电路板、接插件、机箱及机箱风扇除尘。

5、请从正规渠道购买硬盘生产厂商推荐的DVR专用硬盘，以保证硬盘的品质和使用要求。

硬盘录像机的安装若硬盘录像机安装在机架或机柜内，请使用支架固定并注意以下事项：1、安装硬盘录像机前，请先将支架安装在机架或机柜的适当位置。

2、请确保设备安全运行所必需的空气流通。

Aix P550系统安装过程一、DS4700磁盘柜安装过程1、需要设备（hub、三条双绞线）2、配置本机ip地址：192.168.128.2003、测试磁盘柜控制器的IP地址是否联通：192.168.128.101/192.168.128.1024、将其中一块磁盘设置为（hot spare disk），其余磁盘配置为RAID5.5、划分LUN单元。
