雕刻机的组成结构

铝合金雕刻机|产品百科铝合金雕刻机是一种高精度、高速度、高效率的机械设备，用于将各种材料雕刻成三维复杂的形状和图案，广泛应用于广告、艺术、版画、雕刻、模具、凸版印刷、电路板、标牌等行业。

一、铝合金雕刻机的技术优势1.高精度：采用进口高精度丝杆和导轨，满足高精度的雕刻需求。

2.高速度：采用高速主轴，加工效率高，速度快。

3.高效率：可进行多道雕刻、多工件同时加工，提高生产效率。

4.操作简单：采用人性化操作界面，简单易懂，易于操作。

5.安全可靠：采用全封闭式设计，防护性好，安全可靠。

6.材料适应性强：适用于各种材料的雕刻，包括木材、亚克力、PVC、ABS、铝合金等。

7.广泛应用：适用于广告、艺术、雕刻、模具、凸版印刷、电路板、标牌等行业，并可根据不同的需求定制机器。

二、铝合金雕刻机的结构和原理铝合金雕刻机大体结构包括机床架、工作台、主轴、驱动系统、控制系统等部分。

1.机床架：机床架由梁式结构框架组成，整体性能稳定，刚性强，适用于高速雕刻和高负荷加工。

2.工作台：工作台是机床的移动部分，用于支持和固定加工件，通常采用吸盘式或夹具式，易于调整和固定。

3.主轴：主轴是铝合金雕刻机的核心部件，负责将刀具带动加工件实现雕刻。

主轴采用高速电机或高速气动主轴，转速高，精度高，可根据不同加工需求选择不同规格的主轴。

4.驱动系统：驱动系统是铝合金雕刻机的关键部件之一，包括马达驱动和伺服驱动两种方式，可实现高速、高精度的运动控制。

5.控制系统：控制系统是铝合金雕刻机的大脑，采用CNC数控系统，可实现可编程、自动化控制，支持手动、自动、示教等多种操作方式，具有良好的用户体验。

三、铝合金雕刻机的应用范围1.广告行业：适用于各种广告制品的雕刻，如广告牌、展板、门头等。

2.艺术品领域：适用于艺术品、雕塑等复杂造型的雕刻和加工。

3.建筑行业：适用于建筑材料、门窗、地板等需进行花纹雕刻和加工的产品。

4.模具行业：适用于各种模具、衬板等复杂形状的加工和雕刻。

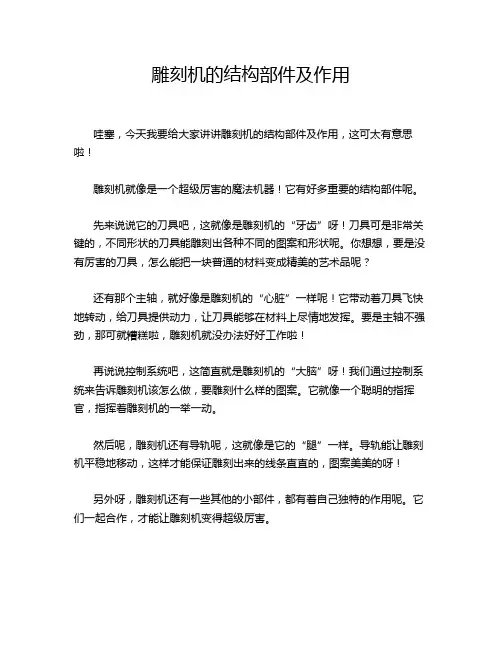

雕刻机的结构部件及作用
哇塞，今天我要给大家讲讲雕刻机的结构部件及作用，这可太有意思啦！
雕刻机就像是一个超级厉害的魔法机器！它有好多重要的结构部件呢。

先来说说它的刀具吧，这就像是雕刻机的“牙齿”呀！刀具可是非常关键的，不同形状的刀具能雕刻出各种不同的图案和形状呢。

你想想，要是没有厉害的刀具，怎么能把一块普通的材料变成精美的艺术品呢？
还有那个主轴，就好像是雕刻机的“心脏”一样呢！它带动着刀具飞快地转动，给刀具提供动力，让刀具能够在材料上尽情地发挥。

要是主轴不强劲，那可就糟糕啦，雕刻机就没办法好好工作啦！
再说说控制系统吧，这简直就是雕刻机的“大脑”呀！我们通过控制系统来告诉雕刻机该怎么做，要雕刻什么样的图案。

它就像一个聪明的指挥官，指挥着雕刻机的一举一动。

然后呢，雕刻机还有导轨呢，这就像是它的“腿”一样。

导轨能让雕刻机平稳地移动，这样才能保证雕刻出来的线条直直的，图案美美的呀！
另外呀，雕刻机还有一些其他的小部件，都有着自己独特的作用呢。

它们一起合作，才能让雕刻机变得超级厉害。

我觉得雕刻机真的是太神奇啦！它能把我们的想象变成现实，雕刻出那么多漂亮的东西。

我们可一定要好好了解它的结构部件和作用，这样才能更好地使用它呀！。

木工雕刻机结构设计
设计一个木工雕刻机的结构可以考虑以下几个方面：
1.底座设计：底座是木工雕刻机的基础支撑结构，需要具备足够的稳定性和承重能力。

可以采用钢材或铸铁材料制作，底座上可以设置脚轮或固定螺丝，方便移动和固定。

2.立柱设计：立柱是支撑工作台面和主轴的重要部分，需要具备足够的刚性和稳定性。

可以选用钢管或铝合金材料制作，通过焊接、螺栓等方式固定在底座上。

3.工作台设计：工作台是用于放置加工工件的平面，一般采用铸铁或铝合金材料制作，具备足够的平整度和硬度。

工作台上可以设置固定夹具、旋转平台等辅助装置，方便夹持和旋转工件。

1
4.导轨设计：导轨用于实现工作台在水平方向上的运动，一般采用
线性导轨或滑轨。

导轨需要具备高精度、低摩擦、耐磨等特点，可
以通过轴承或滑块与工作台连接。

5.主轴设计：主轴是木工雕刻机的核心部件，用于进行切削、雕刻
等加工。

主轴需要具备足够的转速和动力，并具备换刀系统，方便
更换不同类型的刀具。

主轴可以采用电机驱动，通过皮带传动或直
接耦合与工作台相连。

6.控制系统设计：控制系统用于控制木工雕刻机的运动和加工过程。

可以采用数控系统，通过电脑软件控制加工路径和参数。

控制系统
还可以配备触摸屏等人机界面设备，方便操作和监控。

以上是木工雕刻机结构的一些基本设计要点，具体的设计还需根据
实际的使用需求和加工要求进行优化和具体化。

2。

激光雕刻机的结构和⼯作原理激光雕刻机的结构和⼯作原理激光雕刻机的结构和⼯作原理— 1、结构：激光雕刻机：包括激光器、和其输出光路上的⽓体喷头，所说⽓体喷头的⼀端为窗⼝、另⼀端为与激光器光路同轴的喷⼝，⽓体喷头的侧⾯连接有⽓管，特别是所说⽓管与空⽓或氧⽓源相连接，所说空⽓或氧⽓源的压⼒为0．1～0．3MPa，所说喷⼝的内壁为圆柱状，其直径为1．2～3mm、长度为1～8mm；所述的氧⽓源中的氧⽓占其总体积的60％，所述的激光器和⽓体喷头间的光路上置有反射镜。

它能提⾼雕刻的效率，使被雕刻处的表⾯光滑、圆润，迅速地降低被雕刻的⾮⾦属材料的温度，减少被雕刻物的形变和内应⼒；可⼴泛地⽤于对各种⾮⾦属材料进⾏精细雕刻的领域。

2、激光雕刻机的⼯作原理： 1）点阵雕刻点阵雕刻酷似⾼清晰度的点阵打印。

激光头左右摆动，每次雕刻出⼀条由⼀系列点组成的⼀条线，然后激光头同时上下移动雕刻出多条线，最后构成整版的图象或⽂字。

扫描的图形，⽂字及⽮量化图⽂都可使⽤点阵雕刻。

2）⽮量切割与点阵雕刻不同，⽮量切割是在图⽂的外轮廓线上进⾏。

我们通常使⽤此模式在⽊材、亚克粒、纸张等材料上进⾏穿透切割，也可在多种材料表⾯进⾏打标操作。

3）雕刻速度：雕刻速度指的是激光头移动的速度，通常⽤IPS（英⼨/秒）表⽰，⾼速度带来⾼的⽣产效率。

速度也⽤于控制切割的深度，对于特定的激光强度，速度越慢，切割或雕刻的深度就越⼤。

您可利⽤雕刻机⾯板调节速度，也可利⽤计算机的打印驱动程序来调节。

在1%到100%的范围内，调整幅度是1%。

悍马机先进的运动控制系统可以使您在⾼速雕刻时，仍然得到超精细的雕刻质量。

4）雕刻强度：雕刻强度指射到于材料表⾯激光的强度。

对于特定的雕刻速度，强度越⼤，切割或雕刻的深度就越⼤。

您可利⽤雕刻机⾯板调节强度，也可利⽤计算机的打印驱动程序来调节。

在1%到100%的范围内，调整幅度是1%。

强度越⼤，相当于速度也越⼤。

切割的深度也越深。

雕刻机总体及电气控制部分设计一、引言雕刻机是一种常见的数控设备，在工业制造、艺术创作等领域有着广泛的应用。

本文主要介绍雕刻机的总体设计和电气控制部分的设计。

二、总体设计雕刻机总体设计主要包括机架结构设计、传动系统设计和控制系统设计。

2.1 机架结构设计机架结构是雕刻机的主要支撑部分，需要具有足够的刚性和稳定性，以确保雕刻过程中的准确性和稳定性。

通常采用铝合金材料制作机架，具有重量轻、刚性好的特点。

机架采用模块化设计，便于安装和维修。

2.2 传动系统设计雕刻机的传动系统主要包括导轨、滑块和驱动装置。

导轨一般采用直线导轨，具有高准确性和高刚度。

滑块用于连接工作台和导轨，能够实现平滑的滑动。

驱动装置通常采用步进电机或伺服电机，能够根据程序要求进行精确的定位。

2.3 控制系统设计控制系统是雕刻机的关键部分，能够实现对雕刻机各部件的控制和协调。

常见的控制系统有PC控制、DSP控制和PLC控制。

PC控制方式是最常见的方式，通过PC上的软件控制雕刻机的运动。

DSP控制方式是一种嵌入式控制方式，具有实时性好、稳定性高的特点。

PLC控制方式适用于一些简单的控制任务。

三、电气控制部分设计电气控制部分是控制系统的核心，主要包括电气元件的选型和电路设计。

3.1 电气元件的选型常见的电气元件包括电机、电源、驱动器、传感器等。

在选择电气元件时需要考虑其适应雕刻机的需求，如电机要具有足够的功率和转速；电源要稳定可靠；驱动器要能够提供足够的电流和精确的控制信号。

传感器的选择需要考虑其测量精度和信号输出方式。

3.2 电路设计电路设计主要包括电气控制系统的硬件电路设计和控制信号的电路设计。

硬件电路设计包括电机驱动电路、传感器接口电路、电源电路等。

控制信号的电路设计包括控制信号的输入和输出电路设计，其目的是确保控制信号的稳定性和准确性。

四、结论本文介绍了雕刻机的总体设计和电气控制部分的设计。

机架结构设计、传动系统设计和控制系统设计是雕刻机总体设计的主要内容，其中电气控制部分设计包括电气元件的选型和电路设计。

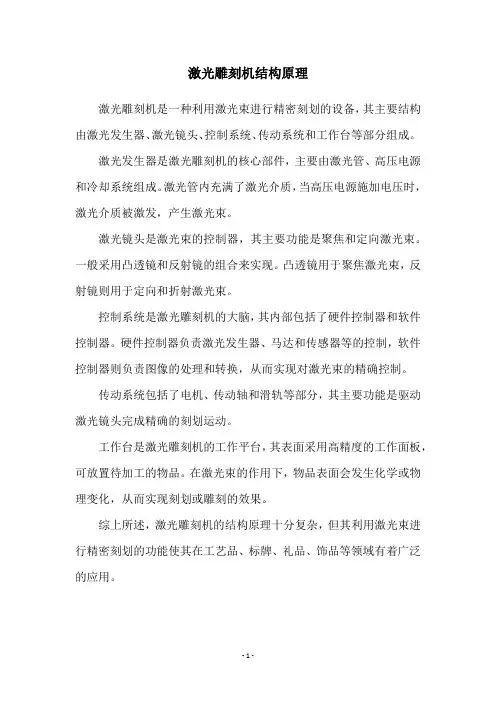

激光雕刻机结构原理
激光雕刻机是一种利用激光束进行精密刻划的设备，其主要结构由激光发生器、激光镜头、控制系统、传动系统和工作台等部分组成。

激光发生器是激光雕刻机的核心部件，主要由激光管、高压电源和冷却系统组成。

激光管内充满了激光介质，当高压电源施加电压时，激光介质被激发，产生激光束。

激光镜头是激光束的控制器，其主要功能是聚焦和定向激光束。

一般采用凸透镜和反射镜的组合来实现。

凸透镜用于聚焦激光束，反射镜则用于定向和折射激光束。

控制系统是激光雕刻机的大脑，其内部包括了硬件控制器和软件控制器。

硬件控制器负责激光发生器、马达和传感器等的控制，软件控制器则负责图像的处理和转换，从而实现对激光束的精确控制。

传动系统包括了电机、传动轴和滑轨等部分，其主要功能是驱动激光镜头完成精确的刻划运动。

工作台是激光雕刻机的工作平台，其表面采用高精度的工作面板，可放置待加工的物品。

在激光束的作用下，物品表面会发生化学或物理变化，从而实现刻划或雕刻的效果。

综上所述，激光雕刻机的结构原理十分复杂，但其利用激光束进行精密刻划的功能使其在工艺品、标牌、礼品、饰品等领域有着广泛的应用。

- 1 -。

激光雕刻机的结构和工作原理激光雕刻机是一种将计算机中的图像或文字通过激光焊接在不同材质表面上的设备。

与传统机械雕刻不同，激光雕刻机由于是使用激光进行雕刻，因此具有高精度、高速度等优点，广泛应用于纪念品、礼品、宣传品等行业。

这里将介绍激光雕刻机的结构和工作原理。

激光雕刻机的结构激光雕刻机主要由以下四个部分组成：1. 激光器激光器是激光雕刻机的核心组件，用于产生一束聚焦到几乎可见的小点的高能量激光束。

激光器中的气体分子被激发时，将能量释放出来，将电子从低能级跃迁到更高能级。

当电子回到低能级时，会释放出一束光。

激光器中的放大介质包括CO2、Nd:YAG等，它们在激光材料中有不同的激发方法。

2. 控制系统激光雕刻机的控制系统主要由计算机、运动控制卡、马达、传感器以及运动系统等组成。

计算机下达指令后，会通过运动控制卡将指令发送给运动系统，运动系统会驱动马达完成对工件的运动，马达的位置信息会通过传感器返回至运动控制卡进行反馈。

3. 光路系统激光雕刻机中的光路系统主要由反射镜以及凸透镜等组成，其功能是将激光发生器发出的光束反射、折射和聚焦，传送到要处理材料表面。

通过调整凸透镜的位置和倾斜角度，可以使激光束成为一个尖锐的光点，保证刻画的效果可以满足要求。

4. 工作台工作台是激光雕刻机的基础，可以分为标准固定工作台与真空吸附工作台两种。

其主要功能是固定要雕刻加工的物品，并使其与激光束相对应，在或纸、塑料、木、皮革、织物等材质上进行刻画。

激光雕刻机的工作原理激光雕刻机将计算机中的文字或图像设计，根据设计要求选择不同的激光适配器，然后必须使工作板最佳位置。

然后开启激光照射工件，激光束成层次状地照耀于工作板之上，通过激光的高温烧蚀的方式进行凸起和微观断裂，使被雕刻平面上出现文字、图案或图像。

激光刻画的原理是通过控制遮光板人机放置在工艺头两侧的，然后在工艺头两侧开一些罅隙，以便激光穿过罅隙照射到工件平面发生酸蚀，即所谓的点蚀(Keyhole)或拓个洞(Hole drilling)。

激光雕刻机结构原理激光雕刻机是现代化加工工具之一，广泛应用于珠宝、电子、汽车、制造业等行业。

其主要原理是利用激光束高能量密度的特点，将光束准确地聚焦在工件表面上，使工件表面瞬间受热膨胀或融化，从而达到在工件表面上进行雕刻或标记的目的。

激光雕刻机主要由以下三个部分组成：光路系统、电脑控制系统和机械系统。

光路系统包括激光发生器、镜片和反射镜等几个部件。

首先，激光发生器产生高强度的激光束，随后经过几个镜片的反射和折射，聚焦到一个非常小的区域内。

这个区域内的光密度非常高，一般大约是每平方毫米数千瓦，因此可以瞬间融化工件上的材料。

电脑控制系统是激光雕刻机的另一个重要组成部分，它可以将电脑内的图像转换成激光雕刻机可识别的刻度点集，从而实现对工件表面的精确控制。

当电脑控制系统接收到图像信号后，它会根据图像的亮度、颜色等关键指标计算出光束的聚焦点和光束雕刻的速度等重要参数，然后向激光发生器发送控制信号。

最后，机械系统是激光雕刻机的实体部分，它包括激光头、工作台、X-Y轴运动机构等几个核心组件。

激光头是光路系统的最后一级组成部分，其作用是将激光束聚焦到工件表面的特定点位。

工作台是激光雕刻机上的工作区域，工件常常放置在上面进行雕刻或标记。

而在完成雕刻或标记之前，X-Y轴运动机构则会沿着预先设定的轨迹将工件移动到正确的位置。

总之，激光雕刻机是一种高度自动化的设备。

它由多种复杂的部件、技术和算法组成。

其中，光路系统、电脑控制系统和机械系统三个部分的协同作用是实现激光束对工件的切割、雕刻、钻孔和打孔的主要手段，非常迅速、精确和高效。

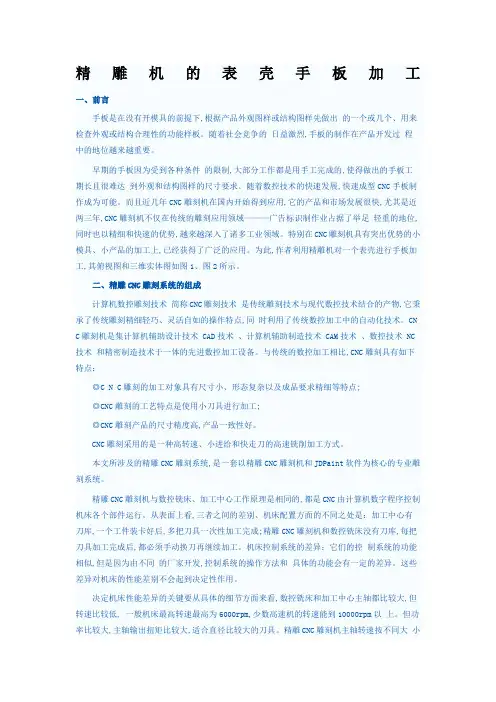

精雕机的表壳手板加工一、前言手板是在没有开模具的前提下,根据产品外观图样或结构图样先做出的一个或几个、用来检查外观或结构合理性的功能样板。

随着社会竞争的日益激烈,手板的制作在产品开发过程中的地位越来越重要。

早期的手板因为受到各种条件的限制,大部分工作都是用手工完成的,使得做出的手板工期长且很难达到外观和结构图样的尺寸要求。

随着数控技术的快速发展,快速成型CNC手板制作成为可能。

而且近几年CNC雕刻机在国内开始得到应用,它的产品和市场发展很快,尤其是近两三年,CNC雕刻机不仅在传统的雕刻应用领域———广告标识制作业占据了举足轻重的地位,同时也以精细和快速的优势,越来越深入了诸多工业领域。

特别在CNC雕刻机具有突出优势的小模具、小产品的加工上,已经获得了广泛的应用。

为此,作者利用精雕机对一个表壳进行手板加工,其俯视图和三维实体图如图1、图2所示。

二、精雕CNC雕刻系统的组成计算机数控雕刻技术简称CNC雕刻技术是传统雕刻技术与现代数控技术结合的产物,它秉承了传统雕刻精细轻巧、灵活自如的操作特点,同时利用了传统数控加工中的自动化技术。

CN C雕刻机是集计算机辅助设计技术 CAD技术、计算机辅助制造技术 CAM技术、数控技术 NC 技术和精密制造技术于一体的先进数控加工设备。

与传统的数控加工相比,CNC雕刻具有如下特点：◎C N C雕刻的加工对象具有尺寸小、形态复杂以及成品要求精细等特点;◎CNC雕刻的工艺特点是使用小刀具进行加工;◎CNC雕刻产品的尺寸精度高,产品一致性好。

CNC雕刻采用的是一种高转速、小进给和快走刀的高速铣削加工方式。

本文所涉及的精雕CNC雕刻系统,是一套以精雕CNC雕刻机和JDPaint软件为核心的专业雕刻系统。

精雕CNC雕刻机与数控铣床、加工中心工作原理是相同的,都是CNC由计算机数字程序控制机床各个部件运行。

从表面上看,三者之间的差别、机床配置方面的不同之处是：加工中心有刀库,一个工件装卡好后,多把刀具一次性加工完成;精雕CNC雕刻机和数控铣床没有刀库,每把刀具加工完成后,都必须手动换刀再继续加工。

雕刻机使用说明书（2012版）目录1.概述1.1 说明1.2 产品结构2.运行环境2.1 硬件设备要求2.2 兼容软件3.操作说明3.1 注意事项3.2 仔细阅读说明书4.安装与配置4.1 机器连接4.2 软件安装4.3 驱动测试4.4 怎样配置软件5.测试5.1 手动测试5.2 机器调试6.变频器参数设置及附录6.1 变频器参数设置6.2 电控箱端口针脚功能定义6.3 步进电机驱动板说明7.常见问题8.保修及日常维护1.1 说明1.1.2 打开包装箱1.1.3 取出雕刻，请轻拿轻放1.1.4 检查机器是否完好1.1.5 仔细核对产品装箱清单，有问题请及时联系我们1.1.6 操作雕刻机前，请认真阅读说明书1.2 CNC雕刻机主要结构：如上图示将雕刻机及连接起来，并用螺丝锁紧。

2.1 硬件设备要求2.1.1 台式电脑，带并口（25 针 LPT 口）2.1.2 CPU：PⅢ以上2.1.3 内存：256M 以上2.1.4 硬盘：20G 以上2.1.5 操作系统：推荐 WIN XP ，WIN 7需要32位的2.1.6 屏幕分辨率：1024*768，推荐 1440*9002.2 兼容软件2.2.1 可兼容 Mach3/TYPE3/ArtCAM/文泰等多种 CAD/CAM 设计制作软件。

2.2.3 指令格式：指令格式：G 代码（tap,nc,ncc,text）仔细阅读说明书一请用户仔细阅读说明书，按照说明书上一步步的操作即可轻松掌握雕刻机基本的使用。

二如雕刻机操作方面有不懂的，请联系我们三我们不出售软件，因用户的用途和转换刀路的软件不同，在我们能力范围内提供帮助。

机器连接一首先请不要接通控制盒电源，将机器航空插头与控制盒连接好，确保接触良好，建议有条件的用户将雕刻机接地。

二将并口线一头连接在控制盒的并口，另一头与电脑并口（画红色圈的）相连，如台式机上没有并口，或者并口卡损坏，则可以用 PCI 转并口转接卡来扩展一个并口PCI 转并口卡------如下图建议购买卡上芯片上带有“CH352”或者“CH353”字样的并口卡，其他品牌的并口卡可能会影响到A轴的干扰。

五轴雕刻机工作原理五轴雕刻机是一种高精度的数控设备，具有多轴联动和多功能加工的特点。

它通过在三维坐标系内移动刀具，实现对工件进行立体雕刻和切割。

五轴雕刻机的工作原理主要包括机械结构、数控系统和刀具控制三个方面。

五轴雕刻机的机械结构是实现工件加工的基础。

它由床身、横梁、立柱、工作台和主轴等组成。

床身是整个机械结构的基座，横梁和立柱支撑着工作台和主轴，使其能够在空间内进行各个方向的移动。

主轴是雕刻机的核心部件，通过高速旋转刀具来切削工件。

同时，五轴雕刻机还配备了伺服电机、滑轨、滚珠丝杆等传动装置，可以实现高速、高精度、高稳定性的运动。

五轴雕刻机的数控系统是控制机械结构运动的关键。

数控系统通过计算机软件生成的加工程序，控制伺服电机的转动，实现机械结构的各个轴向移动。

数控系统可以根据加工程序的要求，精确控制刀具在三维空间内的位置和姿态。

它能够根据工件的复杂形状，实现多轴联动、多角度的切削加工。

同时，数控系统还可以实现自动换刀、自动测量等功能，提高生产效率和加工精度。

五轴雕刻机的刀具控制是实现对工件进行切削的重要环节。

刀具控制包括刀具的选择、刀具路径的规划和切削参数的设定。

刀具的选择要根据工件的材料和形状来确定，不同的刀具具有不同的切削特性和加工效果。

刀具路径的规划是根据加工程序和工件的几何形状，确定刀具在工件表面的运动轨迹。

切削参数的设定包括切削速度、进给速度和切削深度等，要根据工件材料和加工要求来确定，以保证加工质量和工具寿命。

五轴雕刻机通过机械结构、数控系统和刀具控制三个方面的协作，实现了对工件的高精度加工。

它可以广泛应用于机械制造、航空航天、汽车零部件、模具加工等领域。

随着科技的不断进步，五轴雕刻机的性能和精度还将不断提高，为各行业的生产加工带来更多的便利和效益。

雕刻机的组成结构
雕刻机是由机械结构部分、电路电气部分、机床这些结构来组成的。

这些都是雕刻机的硬件部分，雕刻机的机械几何部分由工作台部分、底座部分，机头部
分跟横梁部分组成。

电路跟电气部分是由电源板、键盘、电脑接线盘组成。

下面介绍下各个部件的作用
雕刻机底座主要是用来承担整个机器的重量底座下有4只脚跟地面接触。

工作台部分是由Y方向的丝杠和导轨支架组成的；机头是有主轴z方向的丝杠和导轨于支
架组成；横梁部分由X方向的丝杠更导轨以及支架组成。

详情请点击：。

北京精雕机床组成部件精雕机组成部件：机床床身电控柜制冷机空压机机床床身主要包括：工作台，主轴，对刀仪，机床照明灯；（自动换刀设备包括刀库，转轴雕刻设备包括数控转台）制冷机制冷机是调节主轴温度变化的设备，是保障主轴稳定运转的重要设备。

按冷却介质分为油冷和水冷。

空压机空压机是提供空气动力的设备，正压密封和选择风冷的重要设备。

电控柜主要包括：手轮，手持，操作面板，报警灯：操作面板主要可以实现加工原点的设置；进给速度，主轴转速，定位速度的设置及调节，冷却方式的选择等。

注：按应用行业的不同，金属加工设备配有冷却油箱；面板切割设备配有吸尘装置、真空泵；机床操作面板介绍机床操作面板是进行机床操作的控制界面。

1.冲洗泵：利用油箱里的切削液进行工件或者机床内部的冲洗。

使用前要开启“正压密封”。

2.正压密封：为了防止油雾或者粉尘进入主轴内部，引起线圈绝缘性能降低；轴承磨损加快。

程控启动之前必须开启正压密封，否则系统会给予提示，不能加工；在进行机床清理的时候，也要开启正压密封。

3.机床照明：机床内照明灯的控制开关，总电源上电以后即可使用。

4.程控启动：进行手轮试切或者程控加工之前，按下此按钮，系统提示是否进行加工，再次按下此键，可以实现手轮试切或者是按直接加工。

5.加工暂停：在试切或者是程控加工模式下，按下暂停，机床各轴将停止运动，便于观察加工情况。

6.切削油冷：金属切削加工多选用油冷，冷却液大小受切削油嘴上的开关控制。

7.切削风冷：加工过程中发热量太大，为了快速散热，可使用风冷。

8.定位倍率：对刀，换刀及抬刀，落刀的快慢的控制。

9.主轴倍率：根据需要调节主轴转速，一般情况下主轴倍率为100%。

10.进给倍率：加工过程中走刀速度快慢的控制，进给倍率为零时，各轴不会进行加工动作。

11.电脑启动：开启控制系统电源或者重新启动；12.急停：操作或者加工过程中出现扎刀等情况的紧急控制，按下急停键，运动部件失去电信号，主轴转速逐渐停止，系统也会发出报警声音。

D雕刻机基本结构示意 Last updated at 10:00 am on 25th December 2020
3D雕刻机基本结构示意
——机器人总动员首先是底座和X轴，底座用了两层铝架，一是怕滑块触碰到底部，影响滑动，二是增加配重，使雕刻机底盘更加稳固。

Y轴和X轴结构差不多，同样使用两层铝架。

因为我们想把电路控制安装在第二层铝架后面。

然后是丝杆和电机的连接部分。

我们会制作一个电机支架，利用联轴器将丝杆和电机连接起来。

接下来就是Z轴了，我们会制作一个长盒子一样的东西，里面放入一个丝杆，滑块需要稍微大一点，如图
然后我们会制作一个这样的东西
它是用来固定主轴电机的，就像这样
将这样一个装置固定在Z轴的滑块上，最后再将Z轴固定在Y轴的三个滑块上，就像这样
最后整体效果图是这样的。

雕刻机操作说明范文雕刻机是一种用于对各种材料进行切割、雕刻、刻字等加工的设备。

它的操作相对较为复杂，需要一定的技术和安全意识。

下面是对雕刻机的详细操作说明。

一、雕刻机的基本结构雕刻机主要由下列部分组成：主机、刀具、工作台、控制系统、电源等。

1.主机：主要由机身、电机、传动部件等组成，是整个雕刻机的核心部分。

2.刀具：用于切割、雕刻、刻字等操作的工具，通常有不同形状和尺寸的刀具可供选择。

3.工作台：用于放置待加工的材料，雕刻机可以根据需要调整工作台的高度和位置。

4.控制系统：用于控制雕刻机的运动和操作，通常由电脑和特定的控制软件组成。

5.电源：为雕刻机提供电能，确保正常的运转。

二、安全操作须知在使用雕刻机之前，务必了解和遵守以下安全操作须知：1.请穿戴好安全防护装备，如护目镜、手套。

2.禁止长发、宽松衣物等被卷入机械中。

3.在操作雕刻机时，请保持专注，避免分神。

4.切勿将手指或其他身体部位靠近刀具，以免发生意外。

5.在使用雕刻机时，保持周围环境整洁，并远离易燃物品。

6.禁止未授权人员擅自操作雕刻机。

三、雕刻机的操作步骤1.准备工作：将待加工材料放置在工作台上，调整工作台的位置和高度，以确保刀具可以正常接触材料。

2.启动设备：按下电源开关，确保电源正常打开，等待数秒钟，直到机器启动完毕。

3.设定工艺参数：使用控制系统的软件，设定雕刻机的工作参数，如工作速度、刀具转速等。

这些参数会根据不同的工件进行调整。

4.添加刀具：将适当的刀具装到主机上，并确保固定牢固。

切勿手动接触刀具，以免被伤到。

5.进行加工：在控制系统中设置好加工轨迹和图案，在确认无误后，点击开始按钮，雕刻机将按照预设的参数和路径进行加工。

6.监控加工过程：在雕刻过程中，要时刻注意机器的运行状态，确保加工过程顺利进行。

如发现异常情况，应立即停止操作。

7.加工完成：雕刻机完成加工后，停止机器运行，并关闭电源开关。

待机器完全停止运转后，方可打开机器进行取出材料。

小型雕刻机的机械部分设计一．机构的传动原理圈及说明1.总体结构现在市面上流行的小型雕刻机工作台主要有两种。

第一种如图1所示工作台只作Y方向的移动，而刀具作X方向和Z方向的移动。

第二种则如图2所示工作台作X,Y方向的移动，而刀具只作Z方向的移动。

结构1的优点是制作容易，结构稳定。

但由于工件随工作台移动，所以不能加工太重的工件，而且雕刻机尺寸不能太大。

结构2虽然制作也较容易，然而稳定性要比结构1差很多。

由于本次设计对机械部件结构的要求就是要小而轻便，加工工件的质量也是比较轻，因此选用结构1。

在该结构中，机械本体部分是雕刻机的骨架，有底座、立柱、工作台、机头和主轴组件等部分。

在保证整个系统的机械刚性的前提下，为了简化设计的结构，减轻整机重量，缩短产品的设计和制造的周期，其主体框架采用铝合金制造，防护件用塑料件制造，用标准的紧固件和定位销连接。

图1图22．进给运动方案我们设计采用的雕刻方式是:雕刻刀具只做高速旋转和Z方向的进刀、退刀运动，而X-Y 工作台带动工件作X,Y方向的进给运动，这两个方向的基本运动方式如下:由步进电机的转动带动丝杠的转动，带动了工作台的移动，从而实现某个方向(X或Y方向)的进给运动。

在X，Y方向上的导向件采用直线导轨，其导向精度可满足对工作台定位精度的要求。

3．雕刻机主运动方案雕刻机主运动方案通常有两种方案:直接采用专用的雕刻头或采用直流电机带动主轴机构。

专用的雕刻头的优点在这里不在复述，但必须配以与之配套的变频调速装置，价格相对昂贵。

因此，从经济性的角度出发，经济型的雕刻机则不宜采用。

由于直流电机具有以下特点:(l)调速范围宽其转子转速可在宽广的范围内连续调节并稳定运行。

(2)特性呈线性不论机械特性还是调节特性都呈现良好的线性度。

即在整个调节范围内，转速随转矩的变化关系或是转速随控制电压的变化关系都是线性的。

(3)快速反应在输入控制信号的作用下，转子能迅速地反应动作，时间常数小。

三维雕刻机的工作原理主要包括以下几个方面：
1. 控制系统：这是雕刻机的核心部分，包括计算机、数控系统、编程软件等。

操作者可以在计算机上进行设计和编程，将所需雕刻图案导入数控系统，通过控制器进行指令传递和控制，使机器按照预定的路径进行切削。

2. 机械结构：这是雕刻机的主体部分，包括机身、工作台、导轨、驱动系统等。

机身是雕刻机的支架结构，工作台是安装工件和切削工具的平台，导轨和驱动系统则是控制切削工具运动的关键。

3. 切削工具：这是雕刻机的核心部分，包括刀具和刀具夹具等。

刀具是雕刻机进行切削的主要工具，它根据加工材料和雕刻效果的要求不同，分为硬质合金刀具、高速钢刀具等不同类型。

4. 驱动系统：这是雕刻机的重要组成部分，通过电机、减速器、联轴器等进行传动和控制。

驱动系统可以使切削工具按照预定路径高速旋转和移动，完成各种复杂的雕刻和切削工作。

在操作过程中，首先需要进行设计和编程，可以使用CAD、CAM 等设计软件进行设计和编程，将所需雕刻图案导入雕刻机的数控系统。

接下来设置加工参数，包括材料类型、刀具类型、切削深度、速度等参数。

然后安装工件和刀具，根据雕刻路径安装切削工具。

最后启动雕刻机进行加工，注意保持机器和工件
的稳定，并注意安全操作。

加工完成后，需要对雕刻机进行清理和维护。

以上信息仅供参考，如有需要建议查阅专业书籍或咨询专业人士。

雕刻机的原理
雕刻机是一种通过控制刀具在材料表面上进行切削、雕刻等加工操作的设备。

它可以广泛应用于各种材料的加工，如木材、塑料、金属等。

雕刻机的原理是基于数控技术，通过计算机控制系统对刀具的运动轨迹和深度进行精确控制，从而实现对材料的精细加工。

首先，雕刻机的原理涉及到数控系统。

数控系统是雕刻机的核心部件，它由计
算机、控制卡、驱动器和电机等组成。

计算机通过预先编写的加工程序，将加工路径、速度、深度等指令传输给控制卡，控制卡再将指令转换成电信号发送给驱动器，最终驱动器将电信号转换成机械运动，控制刀具在材料表面上进行加工。

其次，雕刻机的原理涉及到刀具的运动。

刀具的运动是由电机和传动系统来实
现的。

电机通过驱动系统将旋转运动转换成直线或曲线运动，从而控制刀具在三维空间内的移动轨迹。

同时，刀具的运动速度和深度也可以通过控制电机的转速和步进距离来实现。

另外，雕刻机的原理还包括材料的固定和夹持。

在加工过程中，材料需要被固
定在工作台上，以确保加工精度和安全性。

通常采用夹具或真空吸附等方式将材料固定在工作台上，以便刀具在材料表面上进行精细加工。

此外，雕刻机的原理还涉及到加工参数的设定。

在进行加工之前，需要根据材
料的性质和加工要求，设置加工参数，包括刀具的转速、进给速度、切削深度等。

这些参数的设定直接影响到加工效果和加工质量。

总的来说，雕刻机的原理是基于数控技术和精密机械传动系统，通过计算机控
制刀具的运动轨迹和深度，实现对材料的精细加工。

它的应用范围广泛，可以满足各种材料的加工需求，是现代制造业中不可或缺的重要设备之一。

泛谈雕刻机结构我查阅过很多雕刻机、3d打印机，数控机床资料，也设计过⽽取得他⼈建议，得以下总结。

它们⼤致分为：⽴柱式，双⽴柱式(龙门式)，三⾓洲式，机械臂式。

咱们⼀个个谈：⽴柱式这种雕刻机\3d打印机\数控机床，特点就是，⽀撑主轴的是⼀根⽴柱，⽐较粗⼤，对于3轴的机床，通常主轴拥有1到2个移动轴，常常为升降轴，此时被加⼯物体就有两个移动轴，位于⽔平平⾯。

在刚性和精度的⾓度想，⽴柱很粗⼤，刚性很好，只要长度适宜，这样的机床适合重切削，缺点是加⼯的平⾯⾯积⼩，机床笨重。

龙门式龙门式的特点如题，两个⽴柱加⼀个悬梁，悬梁上通常有⼀个横向移动轴，⽽此轴上⼜有⼀个垂直移动轴。

对于移动式龙门，在龙门下⽅⼜有⼀个纵向的移动轴，可以使龙门前后移动；对于固定龙门，这个轴便附在加⼯物件的固定板上，⽽龙门则是固定的。

较之，移动龙门较⾼，杠杆效应⼤，导轨的⼀点点缝隙都被放的很⼤，除⾮减⼩⾼度；⽽固定龙门刚性好，但是可加⼯⾯积⼩。

龙门式的特点是适合平⾯的雕刻加⼯，特别是移动龙门。

固定龙门对于⽴体加⼯的能⼒⽐移动龙门强，可以接第四轴。

三⾓洲式三⾓洲式适合3d打印，以及⼩负荷的雕刻加⼯，特点是适合做⼩，⽽很轻便，做刻章机是不错的。

但要重切削就不太好，轴承磨损会很严重的，这⾥不多讲。

机械臂式机械臂式特点是便携，可以做3d打印，轻量雕刻。

但是刚性精度也不太好，这也是因为杠杆效应，做⼀些装配⼯作还是很好的。

我⽐较倾向于需要中性的雕刻机，综合判断了⼀下，参照⽹络资料，选择了龙门式，的其中⼀种。

我改变了普通龙门式的结构，增加了⼀个横向移动轴在主轴上，使得被加⼯物体有前后移动轴，a轴和b轴。

这样的设计⽐较中性。

然⽽我的设计中使⽤了摇篮式结构，只有单边⽀撑，是因为我想到了⼀些结构过于复杂所造成的经费增加后果。

机械雕刻原理知识点总结一、数控雕刻机的原理数控雕刻机是一种采用数控系统控制的多功能机床，其工作原理是通过计算机预先输入设计好的雕刻图案，由数控系统控制机床按照预先输入的轨迹进行加工。

数控雕刻机的原理主要包括数控系统、机械结构和电气控制三个方面。

1. 数控系统数控系统是数控雕刻机的核心部件，它由计算机、数控器、伺服电机和控制电路等组成。

计算机用于输入雕刻图案和进行程序编辑，数控器则负责解释计算机输入的指令，将其转换成具体的运动控制信号发送给伺服电机，控制电路则用于完成电气信号的处理和传输。

数控系统的原理是将计算机输入的图形与伺服电机的运动轨迹相对应，通过数控器和控制电路实现运动控制，从而完成加工。

2. 机械结构数控雕刻机的机械结构由机床主体、运动部件和加工工具等组成，它的原理是通过机床主体提供的工作平台和固定夹具，使加工工具在运动部件的作用下按照预先输入的轨迹进行运动，完成雕刻加工。

运动部件通常包括伺服电机、滑轨、丝杠等，通过数字控制系统的控制，实现高速、精确的运动。

3. 电气控制数控雕刻机的电气控制是保证数控系统正常工作的关键环节，它的原理是通过数控系统对伺服电机进行精确的控制，保证加工工具按预定步距和轨迹进行移动，并实现高精度雕刻加工。

此外，电气控制还包括机械设备的启停、紧急停车、过载保护等功能，保障数控雕刻机的安全运行。

二、加工过程数控雕刻机的加工过程主要包括工件固定、刀具安装、加工参数设置和程序运行等几个关键环节。

1. 工件固定在进行数控雕刻加工之前，必须将待加工工件牢固固定在机床工作平台上，以确保在加工过程中不发生移动和晃动，从而保证加工精度和加工质量。

2. 刀具安装刀具的选择和安装是数控雕刻加工的关键步骤，根据不同的加工要求选择不同类型的刀具，并确保正确安装在机床的主轴上，以确保刀具的正常使用和加工效果。

3. 加工参数设置在开始加工前，必须根据具体的加工要求设置加工参数，包括切削速度、进给速度、切削深度、切削间隙等，通过数控系统进行输入和调整，以确保实现预期的加工效果。
