广东省深圳市中考物理专题复习 电学计算题2

中考物理电学综合计算题及详细答案解析一、电磁学综合题1．（2019·深圳市龙岗区南湾街道沙湾中学中考模拟）阅读下面短文，回答以下问题。

感应发光冰块感应发光冰块产品采用食品级PS材料及电子元件组成的发光冰块，采用先进的触水式开关具有入水即亮的特性（液体感应），外形仿如真实冰块一般。

感应发光冰块采用电池供电，无化学变化，无毒无害，可放置于各类饮品中增添浪漫及神秘的气氛感应发光冰块内部电子元件有：液体感应器、纽扣电池和LED灯泡。

感应发光冰块的使用方法是将发光冰块清洁干净放入水中，它将自动发亮；使用完毕后，用布擦干后放置于干燥的地方以备下次使用。

感应发光冰块还可以放入冰箱内冷冻后，再放入饮料内，可以起到降低饮料的温度。

需要注意的是，请勿吞食感应发光冰块，避免放置于温度过高的饮品中。

（1）液体感应器是先进的触水式_____（选填“电源”、“用电器”、“开关”或“导线”）。

（2）冷冻后的感应发光冰块通过_____的方式改变饮料的内能，饮料的内能_____（选填“增大”或“减小”）。

（3）LED灯泡发光时，将电能主要转化为_____能。

（4）某位同学在研究LED灯的特点时，发现将一只LED灯接在电池两端没有亮，对调电池正负极后亮了，这说明了LED灯具有_____性。

（5）用布擦干后的感应发光冰块内部的电路处于_____状态。

【答案】开关热传递减小光单向导电性开路【解析】【详解】（1）根据基本电路各部的作用可知：液体感应器是起控制电路的作用，所以是先进的触水式开关；（2）感应发光冰块还可以放入冰箱内冷冻后温度比较低，再放入饮料内，通过热传递方式改变饮料的内能，饮料的内能减小，温度降低；（3）LED灯泡发光时，将电能主要转化为光能；（4）LED 灯也叫发光二极管，它具有单向导电性；2．电动机的机械功W 机＝W −Q ＝3.3×105J −1.5×104J ＝3.15×105J ，（2019·天津中考模拟）如图甲所示，设闭合电路中的电流为I ，外部电路的等效电阻为R ，电源内部电阻为r(r 为定值)，电源电动势为E ，根据串联电路电压特点有E=IR+Ir 。

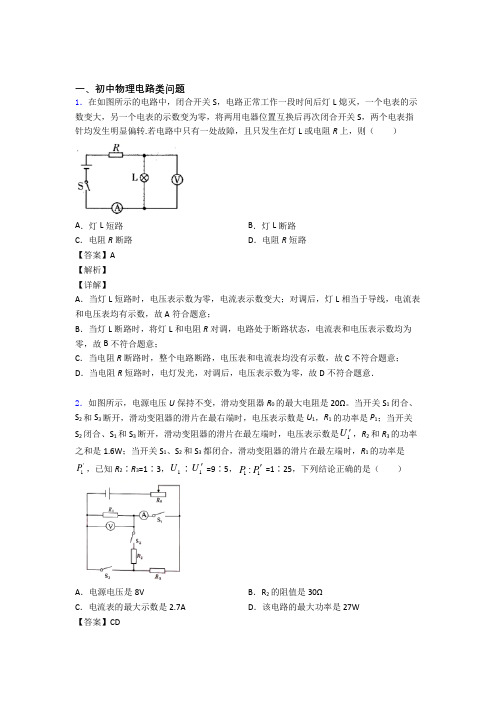

一、初中物理电路类问题1．在如图所示的电路中，闭合开关S ，电路正常工作一段时间后灯L 熄灭，一个电表的示数变大，另一个电表的示数变为零，将两用电器位置互换后再次闭合开关S ，两个电表指针均发生明显偏转.若电路中只有一处故障，且只发生在灯L 或电阻R 上，则（ ）A ．灯L 短路B ．灯L 断路C ．电阻R 断路D ．电阻R 短路【答案】A 【解析】 【详解】A ．当灯L 短路时，电压表示数为零，电流表示数变大；对调后，灯L 相当于导线，电流表和电压表均有示数，故A 符合题意；B ．当灯L 断路时，将灯L 和电阻R 对调，电路处于断路状态，电流表和电压表示数均为零，故B 不符合题意；C ．当电阻R 断路时，整个电路断路，电压表和电流表均没有示数，故C 不符合题意；D ．当电阻R 短路时，电灯发光，对调后，电压表示数为零，故D 不符合题意．2．如图所示，电源电压U 保持不变，滑动变阻器R 0的最大电阻是20Ω。

当开关S 1闭合、S 2和S 3断开，滑动变阻器的滑片在最右端时，电压表示数是U 1，R 1的功率是P 1；当开关S 2闭合、S 1和S 3断开，滑动变阻器的滑片在最左端时，电压表示数是1U '，R 2和R 3的功率之和是1.6W ；当开关S 1、S 2和S 3都闭合，滑动变阻器的滑片在最左端时，R 1的功率是1P '，已知R 2∶R 3=1∶3，1U ∶1U ' =9∶5，11:P P ' =1∶25，下列结论正确的是（ ）A ．电源电压是8VB ．R 2的阻值是30ΩC ．电流表的最大示数是2.7AD ．该电路的最大功率是27W【答案】CD【解析】 【分析】 【详解】AB ．第一过程：当开关S 1闭合、S 2和S 3断开，滑动变阻器的滑片在最右端时，R 1和滑动变阻器R 0的全部串联在电路中，电压表测量R 1的电压，电压表示数是U 1，如图甲。

第二过程：当开关S 2闭合、S 1和S 3断开，滑动变阻器的滑片在最左端时，R 1、R 2、R 3串联在电路中，电压表测量R 1的电压，电压表示数是U 1′，如图乙。

⎪⎩⎪⎨⎧==⋅=R U P R I P I U P 22,中考专题复习——电学（二）一、电学计算要点透析：（一）电功（W ）1.概念：电流通过导体时可以做功。

电流做功的过程就是电能转化为其他形式能量的过程。

电流做了多少功，就有多少电能转化为其他形式的能量。

2.公式：电功的基本公式是：tI U W ⋅⋅=根据欧姆定律，对于纯电阻电路可推导出⎪⎩⎪⎨⎧==Rt I W t RU W 22由电功率的定义又推导出：t P W ⋅=3.单位：焦耳：J千瓦时（度）：Js W h kW 6106.33600100011⨯=⨯==⋅度4.电能表：（俗称电度表）——电能表是测量电功（电能）的仪表，它表盘上的单位是度。

⑴电能表上“220V”“5A”“3000R/kwh”等字样，分别表示：电能表额定电压220V；允许通过的最大电流是5A；每消耗一度电电能表转盘转3000转。

⑵读数：A、①电能表前后两次读数之差，就是这段时间内用电的度数。

②最后一位有红色标记的数字表示小数点后一位。

如：电能表月初读数月底读数是这个月用电度，合JB、某用电器单独工作电能表（3000R/kwh）在10分钟内转36转则10分钟内电器消耗的电能是J。

（二）电功率（P ）1.概念：电流在单位时间内所做的功叫做电功率。

它是反映电流做功快慢的物理量。

2.公式：由电功率的定义得tW P =（对于纯电阻电路可推导出）3.单位：瓦特：W 千瓦：W kW 10001=4.额定电压和额定功率：⑴额定电压：用电器正常工作时的电压。

3246832654额定功率：用电器在额定电压下的功率。

P 额=U 额I 额=U 2额/R某灯泡上标有“PZ22OV-25”字样分别表示：普通照明，额定电压220V，额定功率25W的灯泡。

若知该灯“正常发光”可知：该灯额定电压为220V，额定功率25W，额定电流U 2,有时会损坏用电器)（三）实验——测定小灯泡的功率(1)伏安法测灯泡的功率：①原理：P=UI ②电路图：③选择和连接实物时须注意：(2)测量家用电器的电功率：器材：电能表秒表原理：P=W/t（四）焦耳定律1、焦耳定律：电流通过导体产生的热量跟电流的平方成正比，跟导体的电阻成正比，跟通电时间成正比。

一、初中物理电功率的综合计算问题1．如图甲所示的电路中，电源电压U 保持不变，R 0为定值电阻。

闭合开关，电流表A 的示数为I ，电压表V 1的示数为U 1，电压表V 2的示数为U 2；将滑动变阻器R 的滑片从一端移动到另一端，U 1、U 2随I 变化的关系如图乙所示；则下列说法正确的是（ ）A ．电源电压为5.5 VB ．滑片在最右端时，定值电阻R 0的功率为6WC ．滑动变阻器的最大阻值为12.5 ΩD ．电灯的电阻随着电流的增大而减小【来源】2020年中考一轮模拟测试物理试题（一) 【答案】B 【解析】 【分析】 【详解】由图可知，灯泡L 与R 0、R 组成串联电路，电压表V 2测量L 两端的电压，电压表V 1测量灯泡L 与R 两端的总电压，当电流表的示数变大时，电压表V 2变大，电压表V 1变小，所以U 2-I 的图线为BQ ， U 1-I 图线应该为AQ ；ABC ．由图像乙知，Q 点U 1和U 2相等，则此时滑动变阻器两端的电压为零，电阻为零，电压表的示数都是3V ，电路中的电流为2.0A ，所以03V 2.0R U +=电源…①当滑动变阻器的滑片移到最左端时，电路中的电流最小为1.0A ，由图像知：电压表V 1的示数为4.5V ，电压表V 2的示数为1V ，所以04.5V 1.0=R U +电源…②由①②得：U 电源=6V ，R 0=1.5Ω，故A 错误； 此时滑动变阻器两端的电压为12= 4.5V-1V=3.5V U U U -=滑滑动变阻器的最大阻值为3.5V===3.5Ω1.0AU R I 滑滑大小 故C 错误；滑片在最右端时，U 1和U 2相等都是3V ，电路中的电流为2.0A ，已知R 0=1.5Ω，定值电阻R 0的功率为2200(2.0A) 1.5Ω=6W P I R ==⨯故B 正确；D ．通过灯泡的电流增大时，灯泡两端的电压变大，温度升高，灯丝的电阻变大，故D 错误。

专题十二 电学综合计算题题型一：电学基础计算1．（2021·广东中考真题）如图甲电路，电源电压不变，闭合开关S ，将滑动变阻器R 的滑片P 由a 移动到b 时，R 0的电功率和电流的P-I 关系图像如图乙所示，求： （1）电源电压；（2）滑动变阻器的最大阻值。

【答案】（1）9V ；（2）72欧 【详解】解：（1）当滑片P 在b 端时，只有R 0工作，电流最大为b 0.5A I =电源电压为b 4.5W =9V 0.5A P U I == （2）R 0的阻值为0b 9V 18Ω0.5AU R I === 当滑片P 在a 端时，电阻最大，电流最小，此时a 0.1A I =总电阻为a 9V 90Ω0.1AU R I ===总 滑动变阻器最大电阻为0=90Ω18 Ω72ΩR R R -=-=总滑答：（1）电源电压为9V ；（2）滑动变阻器的最大阻值为72Ω。

2．（2021·江苏扬州市·中考真题）如图所示为模拟调光灯电路，电源电压恒为6V ，灯泡标有“2.5V0.5A”字样（灯阻值不变），滑动变阻器标有“20Ω1A ”字样， （1）求灯泡正常发光时的电功率；（2）求灯泡正常发光时滑动变阻器接入电路的阻值； （3）该电路设计是否有缺陷?如有，请给出解决办法。

【答案】（1）1.25W ；（2）7Ω；（3）见解析 【详解】解：（1）灯泡正常发光时的电功率P L =U L I L =2.5V×0.5A=1.25W（2）灯泡正常发光时通过电路的电流是0.5A ，滑动变阻器接入电路的阻值L 6V V=0.5AU U U R I I -==滑滑-2.5=7Ω （3）因为当灯泡正常发光时，滑动变阻器接入电路中的电阻不为零，所以不足是：再移动滑动变阻器的滑动片时，可能会使灯泡烧坏；改进的措施：串联一个保护电阻。

答：（1）灯泡正常发光时的电功率是1.25W ；（2）灯泡正常发光时滑动变阻器接入电路的阻值是7Ω； （3）见解析。

2024年九年级中考物理专题复习：电学计算题1．如图所示电路，设电源电压不变，灯丝电阻不随温度变化。

当只闭合开关S1时，电流表的示数是I1。

当只闭合开关S2时，电流表的示数是I2。

当开关S1、S2都闭合时，灯L正常发光，电流表的示数为I3。

当开关S1、S2都断开时，电流表的示数是I4，电压表V1、V2示数之比为3∶1，此时R L消耗的电功率为0.5W；已知I1∶I2＝3∶1，求：（1）电阻R1∶R2；（2）电流I3∶I4；（3）电路总功率的最大值P m。

2．如图甲是饮水机简化的电路图。

它有“加热”和“保温”两挡，其中R1为发热电阻，R2为定值电阻。

如表是该饮水机的相关技术参数。

图乙是实验室电能表的示意图。

已知饮水机在保温挡和加热挡工作时，发热电阻R1的电功率之比为1∶121。

[已知c水=4.2×103J/(kg•∶)，ρ水=1.0×103kg/m3，不考虑温度对电阻的影响]求：（1）储水罐注满水时，水温升高50∶，需要吸收多少热量？（2）电阻R2的阻值是多少？（3）在测试时将其他用电器都关闭，只将饮水机置于加热挡工作，发现电能表的转盘在3min 内转了50转，则此时实验室电路的实际电压是多少？额定电压220V加热挡额定功率605W额定频率50Hz储水罐容积0.8L3．南宁轨道交通的开通运营，大大方便了市民的出行。

某学校组织同学们收集到地铁机车在某段运行区间内的相关数据如表：根据表中信息，回答下列问题。

（1）该区间内，地铁机车以60km/h的速度运行30km，需要多长时间？（2）该区间内，地铁机车运行30km消耗多少电能？4．某型号电烤箱的加热和保温两个挡位的简化电路如图所示，已知该电烤箱的保温挡位的电功率为440W，加热挡位的电功率为1100W，R1、R2为电阻不变的电热丝。

（1）当图中开关S 、S1时（选填“闭合”或“断开”），电路处于保温状态；（2）R1的阻值；（3）当开关S、S1均闭合时电烤箱工作20min产生的热量；（4）若电阻丝R2烧断，请通过计算说明能否用2根“220V 330W”的电热丝并联代替R2，让电烤箱恢复正常工作。

电学复习 1、在探究串并联电路电流的关系实验中（1）小青连接实验仪器如图1甲，电流表的示数如图1乙所示，电流表A 1的示数是通过_______的电流，电流表A 2的示数是通过______的电流．从电流表A 2的示数，可知通过电池的电流是_______A ，通过灯泡L 1的电流是_________A 。

（2）小华画出如图2的电路图，分别测出A 、B 、C 三点的电流，记录如下表，但他记录的数据其中一个有错误，请指出错误的数据并说明造成这个错误的可能的原因。

2、现要保持电压U 不变，探究电流I 随电阻R 变化的情况。

( 1 ) 要求：把15Ω的电阻接入电路，往右调节滑动变阻器的阻值变大，请你根据要求在如图3中连接实验所需的电路。

(2）若将15Ω的电阻换成10Ω的电阻后a ．闭合开关，电压表的示数将b ．按照你连接的电路，你应该向 移动滑动变阻器的滑片。

并详细叙述你接下来的操作过程： （3）两位同学按要求根据所测数据画出电流I 随电阻R 变化的情况，小强画出如图4甲，小盛画出如图4乙，哪位同学画得正确？（4）从该实验中你可以得出什么结论？（用文字表述）3、图5甲所示的是“测定小灯泡的功率”的电路图。

图乙是实验所需的电学元件，其中电源为两节新的干电池，灯泡的额定电压为2.5V 。

①用笔画出导线，按电路图将元件连接成实验电路，要求必须接滑动变阻器的A 接线柱。

②李明接好电路后，闭合开关时发现灯泡特别亮，这表明他在闭合开关前没有图1（甲） 图1（乙）图4（甲） 图4（乙）③某同学在连接电路后，闭合开关，移动滑动变阻器滑片P过程中发现，灯泡变亮时，电压表示数反而减小，灯泡变暗时，电压表示数反而增大。

经检查所用器材均完好。

你认为问题是④开关闭合后，观察到小灯泡两端电压小于它的额定电压，要使小灯泡正常发光，则滑片P应向方移动（填“左”或“右”）直到电压表示数为V为止。

⑤现在电压表示数为2V，为了测定灯泡的额定功率，应调节滑动变阻器滑片P向移，使电压表的示数为V，如果此时电流表的示数如图5(丙)所示，则该灯泡的额定功率为W。

《电学综合计算题2》一、计算题1.如图所示，是一个照明系统模拟控制电路。

已知电源电压，定值电阻滑动变阻器上标有“”字样，为光敏电阻，其阻值随光照度的变化遵循某一规律，部分数据如下表所示相同条件下，光越强，光照度越大，光照度单位为勒克斯，符号为lx，白天光照度大于，当两端电压低至时，控制开关自动启动照明系统不考虑控制开关对虚线框内电路的影响。

利用该装置可以实现当光照度低至某一设定值时，照明系统内照明灯自动工作。

标有“”字样的照明灯，正常工作时的电流为多大？闭合开关S，将滑片P移至b端，求为多少？要使，则接入电路的电阻应调为多大？若环境的光照度降至时能保持5min不变，求这段时间内消耗的电能。

本系统可调的最小值是______lx。

2.随着精准扶贫政策的落实，小红家正在新建楼房。

他看到工人师傅用如图所示的装置，把220kg建筑材料匀速提升到3楼地板上用时20s。

楼层高3m，电动机的铭牌如下表，求：装置中电动机正常工作时的电流。

拉力F所做的功。

该装置的效率。

3.如图为某校物理小组设计的具有加热和保温功能的电热器内部简化电路。

为热敏电阻，阻值随温度升高而减小。

、、均为电热丝，且闭合开关、，电热器开始加热。

控制电路中，电磁铁的上端是______极。

加热时，动触点a与上方静触点b，c接通，工作电路的总功率是多少？电磁铁对衔铁的吸引力F与控制电路中电流I的关系如图所示。

当电磁铁对衔铁的吸引力为1N时，动触点a与下方静触点d接通，进入保温状态，此时热敏电阻的阻值是多少？保温状态下，的功率为64W，则工作电路30s消耗的电能是多少？4.如图甲是一款便携式电火锅，图乙是其简化电路图。

均为电热丝，电火锅有加热和保温两个挡，加热功率为440W，保温功率为110W。

加热挡工作时，电路中的电流是多少？电热丝的阻值是多少？若不计热量损失，该电火锅正常工作，把质量为初温为的水加热到，需要多少秒？水5.如图所示是某款电养生壶及其铭牌的部分参数，当养生壶正常工作时，求：养生壶正常工作的电阻。

电学实验【实验-9.电流表-定阻法】用图中所示的电路测量一定值电阻Rx的阻值，其中R0是阻值已知的定值电阻，电源及电流表的量程均能满足实验要求。

请根据实验电路图补充完成下面的主要测量步骤：（1）闭合开关S和S2，断开开关S1，读出并记录此时电流表的示数为I1；（2）________________________，读出并记录此时电流表的示数为I2；（3）待测电阻Rx的电阻值Rx＝_______。

（用字母I1、I2和R示）【实验-10.电流表-定阻法】小红用图示电路测量未知定值电阻R X的阻值，图中R为电阻箱，S为单刀双掷开关（可置于“a”或“b”位置），R P为滑动变阻器。

连接好实物，将电阻箱的阻值调至最大后，主要操作如下：（1）把开关S接（选填“a”或“b”）位置，调节滑动变阻器的滑片后，读出电流表的示数I；（2）把开关S接另一位置，调节，使电流表的示数仍为I；（3）读出，即可知道R x的阻值。

四、测定小灯泡电功率【实验-11】.图5甲所示的是“测定小灯泡的功率”的电路图。

图乙是实验所需的电学元件，其中电源为两节新的干电池，灯泡的额定电压为2.5V。

①用笔画出导线，按电路图将元件连接成实验电路，要求必须接滑动变阻器的A接线柱。

②李明接好电路后，闭合开关时发现灯泡特别亮，这表明他在闭合开关前没有③某同学在连接电路后，闭合开关，移动滑动变阻器滑片P过程中发现，灯泡变亮时，电压表示数反而减小，灯泡变暗时，电压表示数反而增大。

经检查所用器材均完好。

你认为问题是④开关闭合后，观察到小灯泡两端电压小于它的额定电压，要使小灯泡正常发光，则滑片P应向方移动（填“左”或“右”）直到电压表示数为V为止。

⑤现在电压表示数为2V，为了测定灯泡的额定功率，应调节滑动变阻器滑片P向移，使电压表的示数为V，如果此时电流表的示数如图5(丙)所示，则该灯泡的额定功率为W。

⑥按图示电路对额定电压为2.5V的小灯泡进行实验时，测得5组实验数据，并记录在表中，同时记录了小灯泡亮度变化情况．次数12345U／V 1.0 1.5 2.0 2.5 3.0I/A0.220.230.260.280.31亮度增加请你仔细分析实验数据和实验现象，回答以下问题：(1)小灯泡亮度变化规律是；(2)除了表格中列出的数据和现象外，你还能发现的问题是(3)小梅算出功率的平均值作为小灯泡的额定功率。
