第二章数据通信基础习题与答案一、判断题1.（√）计算机中的信息都是用数字形式来表示的。

2.（√）信道容量是指信道传输信息的最大能力，通常用信息速率来表示，单位时间内传送的比特数越多，表示信道容量越大。

3.（×）波特率是指信息传输的错误率，是数据通信系统在正常工作情况下，衡量传输可靠性的指标。

4.（×）在单信道总线型网络中，带宽=信道容量×传输效率。

5.（√）在共享信道型的局域网中，信号的传播延迟或时延的大小与采用哪种网络技术有很大关系。

6.（√）DTE是指用于处理用户数据的设备，是数据通信系统的信源和住宿。

7.（√）DCE是数据通信设备，是介于数据终端设备与传输介质之间的设备。

8.（×）Modem属于DTE。

9.（√）在单工通信的两个节点中，其中一端只能作为发送端发送数据不能接收数据，另一端只能接收数据不能发送数据。

10.（√）在半双工通信的双方可以交替地发送和接收信息，不能同时发送和接收，只需要一条传输线路即可。

11.（×）在全双工通信的双方可以同时进行信息的发送与接收，只需要一条传输线路即可。

12.（√）在局域网中，主要采用的是基带数据传输方式。

13．（√）信道带宽的单位是赫兹。

14．（×）数据通信系统主要技术指标中的信道容量＝吞吐量×传输效率。

15．（×）比特率和波特率是两个相同的概念。

16．（√）基带传输与宽带传输的主要区别在于数据传输速率不同。

17．（√）分组交换是以长度受到限制的报文分组为单位进行传输交换的。

18．（√）电路交换有建立连接、传输数据和拆除连接三个通信过程。

19．（√）分组交换比电路交换线路利用率高，但实时性差。

20．（√）ATM(即异步传输模式)是一种广域网主干线常采用的技术。

21．（√）数据传输率是指单位时间内信道内传输的信息量，即比特率。

22．（×）使用调制解调器进行网络数据传输称为基带传输。

第二章数据通信基础习题与答案一、判断题1、( √)计算机中的信息都就是用数字形式来表示的。

2、( √)信道容量就是指信道传输信息的最大能力,通常用信息速率来表示,单位时间内传送的比特数越多,表示信道容量越大。

3、( ×)波特率就是指信息传输的错误率,就是数据通信系统在正常工作情况下,衡量传输可靠性的指标。

4、( ×)在单信道总线型网络中,带宽=信道容量×传输效率。

5、( √)在共享信道型的局域网中,信号的传播延迟或时延的大小与采用哪种网络技术有很大关系。

6、( √)DTE就是指用于处理用户数据的设备,就是数据通信系统的信源与住宿。

7、( √)DCE就是数据通信设备,就是介于数据终端设备与传输介质之间的设备。

8、( ×)Modem属于DTE。

9、( √)在单工通信的两个节点中,其中一端只能作为发送端发送数据不能接收数据,另一端只能接收数据不能发送数据。

10、( √)在半双工通信的双方可以交替地发送与接收信息,不能同时发送与接收,只需要一条传输线路即可。

11、( ×)在全双工通信的双方可以同时进行信息的发送与接收,只需要一条传输线路即可。

12、( √)在局域网中,主要采用的就是基带数据传输方式。

13.( √)信道带宽的单位就是赫兹。

14.( ×)数据通信系统主要技术指标中的信道容量＝吞吐量×传输效率。

15.( ×)比特率与波特率就是两个相同的概念。

16.( √)基带传输与宽带传输的主要区别在于数据传输速率不同。

17.( √)分组交换就是以长度受到限制的报文分组为单位进行传输交换的。

18.( √)电路交换有建立连接、传输数据与拆除连接三个通信过程。

19.( √)分组交换比电路交换线路利用率高,但实时性差。

20.( √)ATM(即异步传输模式)就是一种广域网主干线常采用的技术。

21.( √)数据传输率就是指单位时间内信道内传输的信息量,即比特率。

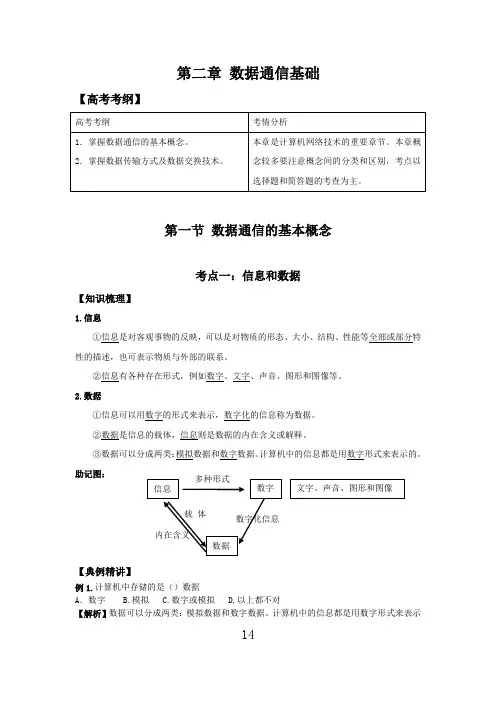

14第二章 数据通信基础【高考考纲】第一节 数据通信的基本概念考点一：信息和数据【知识梳理】1.信息①信息是对客观事物的反映，可以是对物质的形态、大小、结构、性能等全部或部分特性的描述，也可表示物质与外部的联系。

②信息有各种存在形式，例如数字、文字、声音、图形和图像等。

2.数据①信息可以用数字的形式来表示，数字化的信息称为数据。

②数据是信息的载体，信息则是数据的内在含义或解释。

③数据可以分成两类：模拟数据和数字数据。

计算机中的信息都是用数字形式来表示的。

助记图：【典例精讲】例1.计算机中存储的是（）数据A ．数字 B.模拟 C.数字或模拟 D.以上都不对【解析】数据可以分成两类：模拟数据和数字数据。

计算机中的信息都是用数字形式来表示的。

【答案】A【跟踪练习】1.下列关于信息和数据的说法不正确的是（）A.信息是对客观事物的反映B.数据是信息的载体C.数据是信息的一种存在形式D.信息是数字的内在含义答案：C考点二：信道和信道容量【知识梳理】1.信道①信道是传送信号的一条通道，可以分为物理信道和逻辑信道。

②物理信道是指用来传送信号或数据的物理通路，由传输介质及其附属设备组成。

③逻辑信道也是指传输信息的一条通路，但在信号的收、发节点之间并不一定存在与之对应的物理传输介质，而是在物理信道基础上，由节点设备内部的连接来实现。

2.信道的分类①信道按使用权限可分为专业信道和共用信道。

②信道按传输介质可分为有线信道、无线信道和卫星信道。

③信道按传输信号的种类可分为模拟信道和数字信道。

3.信道容量①概念：信道容量是指信道传输信息的最大能力，通常用信息速率来表示。

②信道容量大，单位时间内传送的比特数越大，则信息的传输能力也就越大，表示。

③信道容量由信道的频带（带宽）、可使用的时间及能通过的信号功率和噪声功率决定。

④信道容量的表达式：C =Blog（1+S/N）C：信道容量 B：信道带宽S：接收端信号的平均功率 N：信道内噪声平均功率【典例精讲】例2.关于信道下列说法不正确的是（）A.信道是传送信号的一条通道15B. 信道按传输介质可分为模拟信道和数字信道C. 信道容量是指信道传输信息的最大能力D. 信道容量越大，单位时间内传送的比特数越多【解析】模拟信道和数字信道是按信道传输信号的种类进行分类的。

第二章传输线理论与阻抗匹配微波传输线理论（或长线理论）是微波技术的基础。

本章首先从“路论”的观点研究普通的TEM波传输线，给出传输线的基本概念、传输特性、计算公式，这一节是微波传输线的基础；然后介绍阻抗匹配理论及其匹配方法。

2.1 传输线基本概念（1）什么是传输线？传输线的作用是什么？广义地讲，凡是能够导引电磁波沿一定方向传输的导体、介质或由它们共同组成的导波系统，都可以称为传输线。

传输线是微波技术中最重要的基本元件之一，这是因为它不仅可以把电磁波的能量从一处传输到另一处，而且还可用它作为基本组成部分来构成各种用途的微波元(器)件。

（2）传输线有哪几类？具体传输线的种类是很多的，而且可按不同的标准分类。

若按传输线所导引的电磁波的波型（亦称模、场结构或场分布）来划分，则可分为三种类型，图2.1-1给出了这三种类型传输线中比较典型和常用的传输线的结构简图，但并非是传输线的全部。

图2.1-1 传输线的种类(1)TEM波和准TEM波传输线；(2)TE波和TM波传输线；(3)表面波传输线。

(a)平行双导线；(b)同轴线；(c)带状线；(d)微带线；(e)矩形波导；(f)圆形波导；(g)脊形波导；(h)椭圆波导；(i)介质波导；(j)镜像线；(k)单根表面波传输线①TEM波传输线，如双导线、同轴线、带状线和微带线（严格地讲，是准TEM波）等，它们都属于双导体传输系统，多导体系统也可以传输TEM波；②TE波和TM波传输线，如矩形、圆形、脊形和椭圆形波导等，它们是由空心金属管构成的，属于单导体传输系统（双导体和多导体传输系统在一定条件下，例如，当传输线的横向尺寸与工作波长相比足够大时，也可以传输TE和TM 波，但一般不常用，常用的是主模TEM波）；③表面波传输线，如介质波导(包括光波导)，介质镜像线，以及单根的表面波传输线等，电磁波聚集在传输线内部及其表面附近沿轴线方向传播，一般的是混合波型（TE波和TM波的叠加），某种情况下也可传播TE或TM波。

第二章传输线基本理论§2-1 引言一、传输线的种类用来传输电磁能量的线路称为传输系统，由传输系统引导向一定方向传播的电磁波称为导行波。

和低频段不同，微波传输线的种类繁多。

按其上传播的导行波的特征可分为三大类：①TEM波传输线。

如平行双线、同轴线以及微带传输线（包括带状线和微带）等；②波导传输线。

如矩形波导、圆柱波导、椭圆波导及脊波导等；③表面波传输线。

如介质波导、镜像线及单根线等等。

各类传输线示于图2-1-1中。

微波传输线不仅能将电磁能量由一处传送到另一外，还可以构成各种各样的微波元件，这与低频传输截然不同。

不同的频段，可以选不同类型的传输线。

对传输线的基本要求是：损耗小、效率高；功率容量大；工作频带宽；尺寸小且均匀。

二、分布参数的概念“长度”有绝对长度与相对长度两种概念。

对于传输线的“长”或“短”，并不是以其绝对长度而是以其与波长比值的相对大小而论的。

我们把比值称为传输线的相对长度。

在微波领域里，波长以厘米或毫米计。

虽然传输线的长度有时只不过是几十厘米甚至几个毫米，比如传输频率为3GHz的同轴电缆虽只有半米长，但它已是工作波长的5倍，故须把它称为“长线”；相反，输送市电的电力传输线（频率为50Hz）即使长度为几千米，但与市电的波长（6000千米）相比小得多，因此只能称为“短线”而不能称为“长线”。

微波传输线都属于“长线”的范畴，故本章又可称作长线的基本理论。

前者对应于低频率传输线。

它在低频电路中只起连接线的作用，因频率低，其本身分布参数所引起的效应过错全可以忽略不计，所以在低频电路中只考虑时间因子而忽略空间效应，因而把电路当作集中参数电路来处于是允许的。

后者对应于微波传输线。

因为频率很高时分布参数效应不能再忽视了，传输线不能仅当作连接线，它将形成分布参数电路，参与整个电路的工作。

因而传输线在电路中所引起的效应必须用传输线理论来研究。

亦即，在微波传输线上处处存在分布电阻、分布电感，线间处处存在分布电容和漏电电导。

第二章数据通信基础习题与答案一、判断题1. ( v)计算机中的信息都是用数字形式来表示的。

2. ( V )信道容量是指信道传输信息的最大能力，通常用信息速率来表示，单位时间内传送的比特数越多，表示信道容量越大。

3. ( X )波特率是指信息传输的错误率，是数据通信系统在正常工作情况下，衡量传输可靠性的指标。

4. ( X )在单信道总线型网络中，带宽=信道容量X传输效率。

5. ( v )在共享信道型的局域网中，信号的传播延迟或时延的大小与采用哪种网络技术有很大关系。

6. ( V ) DTE是指用于处理用户数据的设备，是数据通信系统的信源和住宿。

7. ( V ) DCE是数据通信设备，是介于数据终端设备与传输介质之间的设备。

8. ( X ) Modem属于DT吕9. ( V )在单工通信的两个节点中，其中一端只能作为发送端发送数据不能接收数据，另一端只能接收数据不能发送数据。

10. ( V )在半双工通信的双方可以交替地发送和接收信息，不能同时发送和接收，只需要一条传输线路即可。

11. ( X )在全双工通信的双方可以同时进行信息的发送与接收，只需要一条传输线路即可。

12. ( V )在局域网中，主要采用的是基带数据传输方式。

13．( V )信道带宽的单位是赫兹。

14. ( X )数据通信系统主要技术指标中的信道容量=吞吐量X传输效率。

15．( X )比特率和波特率是两个相同的概念。

16. ( V )基带传输与宽带传输的主要区别在于数据传输速率不同。

17. ( V )分组交换是以长度受到限制的报文分组为单位进行传输交换的。

18. ( V )电路交换有建立连接、传输数据和拆除连接三个通信过程。

19. ( V )分组交换比电路交换线路利用率高，但实时性差。

20. ( V ) ATM即异步传输模式)是一种广域网主干线常采用的技术。

21. ( V )数据传输率是指单位时间内信道内传输的信息量，即比特率。

22. ( X )使用调制解调器进行网络数据传输称为基带传输。
