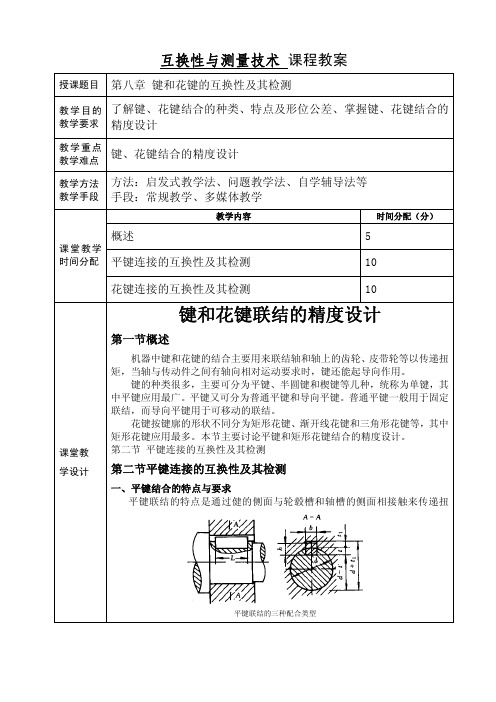

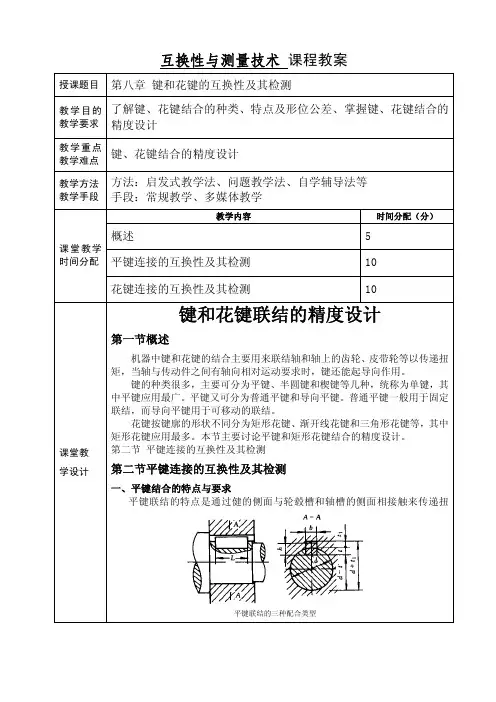

互换性与测量技术 课程教案授课题目 第八章 键和花键的互换性及其检测教学目的教学要求 了解键、花键结合的种类、特点及形位公差、掌握键、花键结合的精度设计教学重点教学难点键、花键结合的精度设计 教学方法 教学手段 方法：启发式教学法、问题教学法、自学辅导法等 手段：常规教学、多媒体教学教学内容 时间分配（分）概述5 平键连接的互换性及其检测 10课堂教学时间分配 花键连接的互换性及其检测10 课堂教学设计 键和花键联结的精度设计第一节概述机器中键和花键的结合主要用来联结轴和轴上的齿轮、皮带轮等以传递扭矩，当轴与传动件之间有轴向相对运动要求时，键还能起导向作用。
键的种类很多，主要可分为平键、半圆键和楔键等几种，统称为单键，其中平键应用最广。
平键又可分为普通平键和导向平键。
普通平键一般用于固定联结，而导向平键用于可移动的联结。
花键按键廓的形状不同分为矩形花键、渐开线花键和三角形花键等，其中矩形花键应用最多。
本节主要讨论平键和矩形花键结合的精度设计。
第二节 平键连接的互换性及其检测 第二节平键连接的互换性及其检测一、平键结合的特点与要求平键联结的特点是通过健的侧面与轮毂槽和轴槽的侧面相接触来传递扭平键联结的三种配合类型较松联结一般联结较紧联结平键联结方式及主要尺寸以键结合采用基轴制配合，即规定键宽的公差带不变，通过改变轴槽宽，轮毂槽宽的公差带达到不同的配合要求。
键宽b规定了一种公差带精拉钢大量制造。
、平键结合精度的确定平键联结的精度已经标准化。
GB1095—1997《平键和键槽的剖面尺寸》中对轴槽和毂槽的宽度各规定了三种公差带，使平键与轴槽和毂槽构成了3合，即较松键联结、一般键联结和较紧键联结。
它们的公差带均选自《公差与配合》国家标准。
平键联结的选用，除了根据使用要求和应用场合，按下表进行选用外，还应考虑其配合表面的形位误差和表面粗糙度的影响。
第三节花键连接的互换性及其检测重系列：键数最多，键齿高度最大，主要用于重型机械。
第八章键与花键联结的精度8.1 内容键联结和花键联结广泛用作轴和轴上传动件（如齿轮、带轮、链轮、联轴器等）之间的圆周方向的定位，用以传递转矩，有时也用作轴上传动件的导向，如变速箱中变速齿轮花键孔与花键轴的联结。
8.1.1 基本内容本章的基本内容有：1. 平键联结的设计。
包括平键联结的结构和几何参数。
平键联结的精度设计，包括配合尺寸的公差带和配合种类；非配合尺寸的公差带；平键联结配合表面的几何公差和表面粗糙度；平键和键槽的检测。
平键联结公差在图样上的标注。
2. 矩形花键联结的设计。
包括几何参数和定心方式。
矩形花键联结的精度设计，包括基准制、公差带、几何公差、表面粗糙度和花键的检测。
矩形花键公差在图样上的标注。
本章的学习目的：了解普通平键和矩形花键的结构和几何参数；掌握平键和矩形花键联结公差配合的特点；掌握矩形花键联结的定心方式；能够正确标注图样上平键和矩形花键联结的尺寸公差、几何公差及表面粗糙度。
了解平键与矩形花键的公差检测。

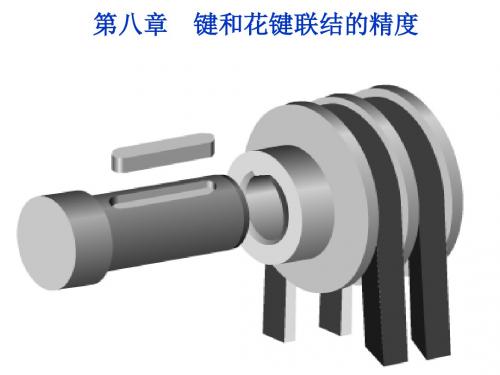

8.1.2 学习重点1. 平键联结的公差设计（1）平键联结的结构和几何参数平键联结由键、轴槽、轮毂槽等三部分组成。
键和键槽的宽度b为配合尺寸，通过选择不同的配合性质，可分别用作固定联结和导向联结；其余尺寸（如：键的高度h和长度L以及轴键槽的深度t1、轮毂键槽的深度t2）为非配合尺寸，可规定较大的公差。
（2）平键联结的精度设计①平键联结配合尺寸的公差带和配合种类根据国标规定，平键为标准件，键和键槽宽度的配合采用基轴制。
键宽只采用一种公差带h8 ；轴槽宽（H9、N9、P9）和轮毂槽宽（D10、JS9、P9）则采用三种公差带，分别与平键组成松联结、正常联结和紧密联结等三种性质不同的配合，以满足不同用途的需要。
松联结：H9D10h8h8与，主要用于导向平键，轮毂可在轴上作轴向移动；正常联结：N9JS9h8h8与，键在轴上及轮毂中均固定。
用于载荷不大的场合，或经常拆卸；紧密联结：P9P9h8h8与，键在轴槽及轮毂槽中均固定，而比以上两种配合更紧。

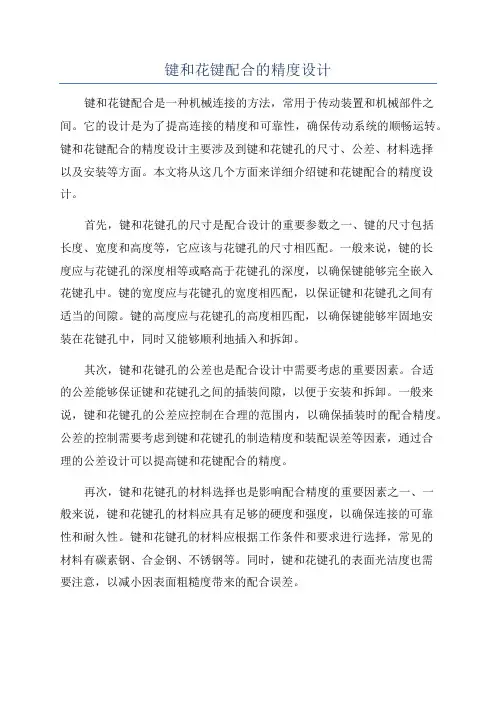

键和花键配合的精度设计键和花键配合是一种机械连接的方法，常用于传动装置和机械部件之间。
它的设计是为了提高连接的精度和可靠性，确保传动系统的顺畅运转。
键和花键配合的精度设计主要涉及到键和花键孔的尺寸、公差、材料选择以及安装等方面。
本文将从这几个方面来详细介绍键和花键配合的精度设计。
首先，键和花键孔的尺寸是配合设计的重要参数之一、键的尺寸包括长度、宽度和高度等，它应该与花键孔的尺寸相匹配。
一般来说，键的长度应与花键孔的深度相等或略高于花键孔的深度，以确保键能够完全嵌入花键孔中。
键的宽度应与花键孔的宽度相匹配，以保证键和花键孔之间有适当的间隙。
键的高度应与花键孔的高度相匹配，以确保键能够牢固地安装在花键孔中，同时又能够顺利地插入和拆卸。
其次，键和花键孔的公差也是配合设计中需要考虑的重要因素。
合适的公差能够保证键和花键孔之间的插装间隙，以便于安装和拆卸。
一般来说，键和花键孔的公差应控制在合理的范围内，以确保插装时的配合精度。
公差的控制需要考虑到键和花键孔的制造精度和装配误差等因素，通过合理的公差设计可以提高键和花键配合的精度。
再次，键和花键孔的材料选择也是影响配合精度的重要因素之一、一般来说，键和花键孔的材料应具有足够的硬度和强度，以确保连接的可靠性和耐久性。
键和花键孔的材料应根据工作条件和要求进行选择，常见的材料有碳素钢、合金钢、不锈钢等。
同时，键和花键孔的表面光洁度也需要注意，以减小因表面粗糙度带来的配合误差。
最后，键和花键的安装也对配合精度有一定的影响。
在安装时应注意键的安装方向和位置，确保其与花键孔的对应位置相匹配。
同时，键和花键孔在安装时需要适当地加入润滑剂，以减小摩擦力和磨损，提高连接的精度和可靠性。
安装时还需要注意力的均匀施加，避免因过度力的应用而造成连接配合的损坏。
综上所述，键和花键配合的精度设计涉及到键和花键孔的尺寸、公差、材料选择以及安装等方面。
通过合理的设计和制造，能够提高配合精度，确保连接的可靠性和耐久性。
