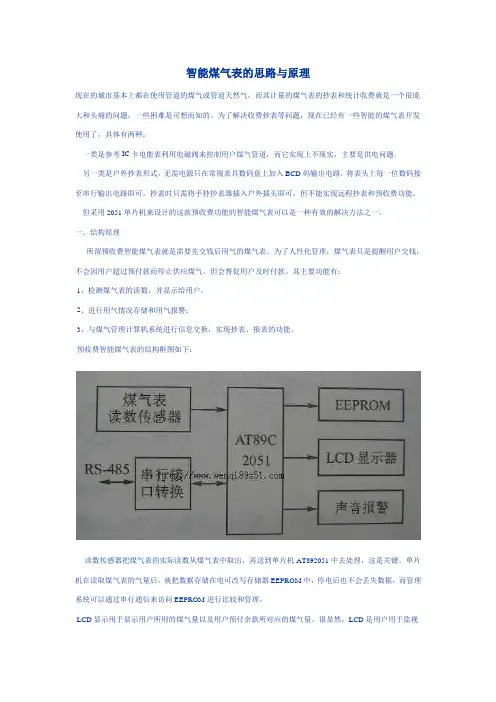

多功能智能化燃气表的原理及设计

智能煤气表的思路与原理现在的城市基本上都在使用管道的煤气或管道天然气，而其计量的煤气表的抄表和统计收费就是一个很庞大和头痛的问题，一些困难是可想而知的。

为了解决收费抄表等问题，现在已经有一些智能的煤气表开发使用了，具体有两种：一类是参考IC卡电能表利用电磁阀来控制用户煤气管道，而它实现上不现实，主要是供电问题。

另一类是户外抄表形式，无需电源只在常规表具数码盘上加入BCD码输出电路，将表头上每一位数码接至串行输出电路即可。

抄表时只需将手持抄表器插入户外插头即可，但不能实现远程抄表和预收费功能。

但采用2051单片机来设计的这款预收费功能的智能煤气表可以是一种有效的解决方法之一。

一、结构原理所谓预收费智能煤气表就是需要先交钱后用气的煤气表。

为了人性化管理，煤气表只是提醒用户交钱，不会因用户超过预付款而停止供应煤气。

但会督促用户及时付款。

其主要功能有：1、检测煤气表的读数，并显示给用户。

2、进行用气情况存储和用气报警；3、与煤气管理计算机系统进行信息交换，实现抄表、报表的功能。

预收费智能煤气表的结构框图如下：读数传感器把煤气表的实际读数从煤气表中取出，再送到单片机AT892051中去处理，这是关键。

单片机在读取煤气表的气量后，就把数据存储在电可改写存储器EEPROM中，停电后也不会丢失数据，而管理系统可以通过串行通信来访问EEPROM进行比较和管理。

LCD显示用于显示用户所用的煤气量以及用户预付余款所对应的煤气量。

很显然，LCD是用户用于监视用气情况的。

一般的机械表是只能显示历史用气的总量，无法详细显示详细的用气状况的，但用了单片机就可以完成这些功能的。

声音报警电路是一种安全防范的预报电路。

在用户的煤气量接近预付款所对应的煤气量时，则产生报警，从而提醒用户及时付款。

可以设置透支用气要交违约金的方式来提高报警提醒的作用。

智能煤气表只是煤气管理系统的一个检测终端。

所以每台都需要通过串行接口和计算机的管理系统的主机相连。

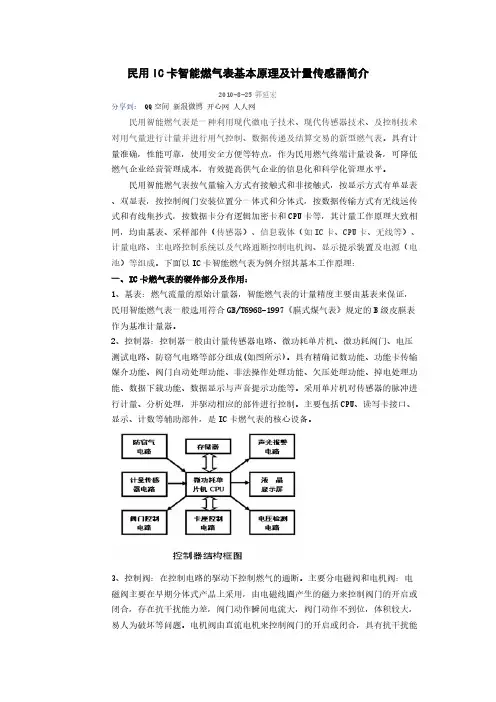

民用IC卡智能燃气表基本原理及计量传感器简介2010-8-25郭延宏分享到： QQ空间新浪微博开心网人人网民用智能燃气表是一种利用现代微电子技术、现代传感器技术、及控制技术对用气量进行计量并进行用气控制、数据传递及结算交易的新型燃气表。

具有计量准确，性能可靠，使用安全方便等特点，作为民用燃气终端计量设备，可降低燃气企业经营管理成本，有效提高供气企业的信息化和科学化管理水平。

民用智能燃气表按气量输入方式有接触式和非接触式，按显示方式有单显表、双显表，按控制阀门安装位置分一体式和分体式，按数据传输方式有无线远传式和有线集抄式，按数据卡分有逻辑加密卡和CPU卡等，其计量工作原理大致相同，均由基表、采样部件（传感器）、信息载体（如IC卡、CPU卡、无线等）、计量电路、主电路控制系统以及气路通断控制电机阀、显示提示装置及电源（电池）等组成。

下面以IC卡智能燃气表为例介绍其基本工作原理：一、IC卡燃气表的硬件部分及作用：1、基表：燃气流量的原始计量器，智能燃气表的计量精度主要由基表来保证，民用智能燃气表一般选用符合GB/T6968-1997《膜式煤气表》规定的B级皮膜表作为基准计量器。

2、控制器：控制器一般由计量传感器电路、微功耗单片机、微功耗阀门、电压测试电路、防窃气电路等部分组成(如图所示)。

具有精确记数功能、功能卡传输媒介功能、阀门自动处理功能、非法操作处理功能、欠压处理功能、掉电处理功能、数据下载功能、数据显示与声音提示功能等。

采用单片机对传感器的脉冲进行计量、分析处理，并驱动相应的部件进行控制。

主要包括CPU、读写卡接口、显示、计数等辅助部件，是IC卡燃气表的核心设备。

3、控制阀：在控制电路的驱动下控制燃气的通断。

主要分电磁阀和电机阀：电磁阀主要在早期分体式产品上采用，由电磁线圈产生的磁力来控制阀门的开启或闭合，存在抗干扰能力差，阀门动作瞬间电流大，阀门动作不到位，体积较大，易人为破坏等问题。

电机阀由直流电机来控制阀门的开启或闭合，具有抗干扰能力强，阀门动作到位好，体积小，易内置。

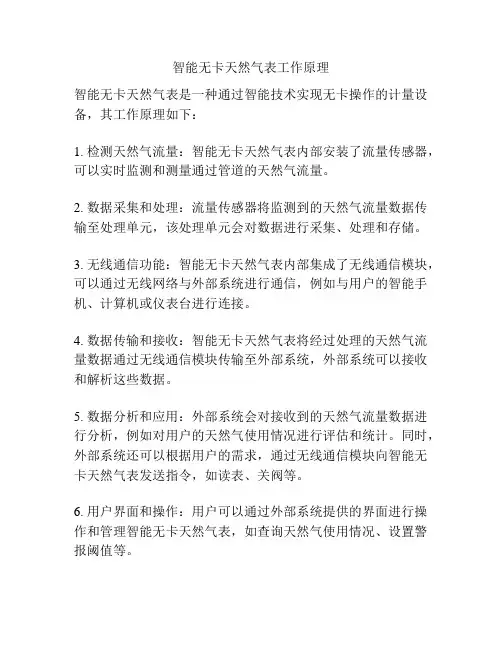

智能无卡天然气表工作原理
智能无卡天然气表是一种通过智能技术实现无卡操作的计量设备，其工作原理如下：
1. 检测天然气流量：智能无卡天然气表内部安装了流量传感器，可以实时监测和测量通过管道的天然气流量。

2. 数据采集和处理：流量传感器将监测到的天然气流量数据传输至处理单元，该处理单元会对数据进行采集、处理和存储。

3. 无线通信功能：智能无卡天然气表内部集成了无线通信模块，可以通过无线网络与外部系统进行通信，例如与用户的智能手机、计算机或仪表台进行连接。

4. 数据传输和接收：智能无卡天然气表将经过处理的天然气流量数据通过无线通信模块传输至外部系统，外部系统可以接收和解析这些数据。

5. 数据分析和应用：外部系统会对接收到的天然气流量数据进行分析，例如对用户的天然气使用情况进行评估和统计。

同时，外部系统还可以根据用户的需求，通过无线通信模块向智能无卡天然气表发送指令，如读表、关阀等。

6. 用户界面和操作：用户可以通过外部系统提供的界面进行操作和管理智能无卡天然气表，如查询天然气使用情况、设置警报阈值等。

总结来说，智能无卡天然气表通过监测天然气流量、采集和处理数据、利用无线通信与外部系统进行数据传输和接收，实现了智能化的计量和管理，方便用户对天然气的使用进行监控和控制。

ic燃气表原理
随着科技不断进步，燃气表也开始逐渐智能化， ic燃气表就是
智能燃气表中的一种。

那么，何为ic燃气表呢？它又是如何运作的呢？本文将为您一一讲解。

1、IC燃气表是一种智能化燃气表，其全称为“集成电路燃气表”，也称为“电子燃气表”。

2、IC燃气表的原理是通过集成电路实现自动测量和自动计量，
同时还具有自动控制功能。

其检测原理可以分为两种：一种是被动检测，另一种是主动检测。

3、被动检测原理是，当燃气通过燃气表时，表内的传感器会感
应到燃气流量的变化，并以电信号的形式传输到计算系统内。

通过计
算比对，就可以得出燃气的流量数据。

4、主动检测原理是，系统会定时向燃气表发送指令，让燃气表
进行自我检测，并将结果反馈给计算系统。

在这种情况下，不管燃气
是否通过燃气表，都会进行监测。

5、除了自动监测流量外，ic燃气表还具有自动关阀、警告提醒
等功能。

一旦检测到异常情况，会自动发出警报，并及时终止燃气供应。

6、IC燃气表还具有远程监控和管理的功能，可通过网络连接实
现数据的实时传输和监控。

同时，也可以远程进行关阀操作和查询历
史数据。

通过以上介绍，我们可以看出，ic燃气表采用了集成电路技术，使得燃气的流量监控、计量和控制实现自动化、智能化。

它具有稳定
性好、精度高、安全可靠等优点，且具有远程监控和管理的功能，极
大地方便了燃气的使用和管理。

但我们也需注意到，作为一种电子设备，其管理和维护也尤为重要，以确保其正常运行。

金卡智能燃气表工作原理
嘿，朋友们！今天咱来聊聊金卡智能燃气表的工作原理。

你可别小看了这个小家伙，它就像一个勤劳的小管家，默默地为我们服务着。

金卡智能燃气表啊，就好比是一个聪明的记数员。

燃气从管道里呼呼地跑出来，它就能精确地把使用的量给记下来。

你想想看，这是不是很神奇？就好像你去超市买东西，收银员能准确地算出你买了多少东西，该付多少钱一样。

它里面有各种精细的部件，就像是一群小工匠在协同工作。

有感应装置，能敏锐地察觉到燃气的流动；有计算芯片，像个数学天才一样快速地计算着使用量。

这些部件相互配合，就像一个默契十足的团队。

燃气进来了，它马上就开始工作啦。

它会一丝不苟地记录下每一丝燃气的通过，可认真啦！而且啊，它还特别稳定可靠，不会随随便便就出错。

这就好比是一个靠谱的朋友，你永远不用担心它会掉链子。

你说，要是没有这个智能燃气表，我们怎么知道自己用了多少燃气呢？那岂不是像蒙着眼睛走路一样，心里没底呀！它就像是我们生活中的一盏小灯，给我们带来了方便和安心。

咱再想想，要是燃气表不准确，那会怎么样呢？哎呀呀，那可就乱套啦！可能我们会多付冤枉钱，或者燃气公司会遭受损失。

所以说呀，金卡智能燃气表的精准工作是多么重要啊！
它每天都在那里默默地工作着，不喊苦不喊累。

我们平时可能都不会特别注意到它，但它却一直在为我们的生活保驾护航。

是不是很了不起呢？
总之啊，金卡智能燃气表虽然看起来小小的，但它的作用可大着呢！它的工作原理虽然有点复杂，但正是因为有了它的精确工作，我们才能放心地使用燃气，享受便捷的生活呀！所以，让我们好好珍惜这个默默奉献的小管家吧！。

智能IC卡燃气表毕业论文智能IC卡燃气表的设计摘要：本文设计的智能IC卡燃气表在对燃气流量控制的同时，又可以固定流量加以显示，而当流量小于某一值时，就报警。

本设计采用MCS-51系列单片机中的89C51为CPU，当IC 卡插入后，燃气开通，传感器会将检测到的流量以电流的形式送入I /Ｖ变换器，得到相应的电压信号，该信号经A/D转换后，以数字量的形式存在于CPU单元中，该量与设定值一定存在差值，通过PID调节后，将信息送入CPU中，由他发出指令信号推动执行机构带动调节阀控制燃气流量的大小，如此反复多次控制后，最终可实现设计的相关参数。

关键词：IC卡单片机流量显示目录引言 (1)第一章智能IC卡燃气表的总体设计方案及原理 (2)1.1 IC卡燃气表的总体设计方案 (2)1.1.1 系统总体的控制过程 (2)1.1.2 智能IC卡燃气表的控制算法 (2)1.2 智能IC卡燃气表的原理及功能 (3)第二章智能IC卡燃气表系统的硬件组成 (4)2.1 传感器的功能及其技术参数 (4)2.2（RCV420）变换器的设计 (5)2.3 A/D转换器的设计 (6)2.4 TLC549与89C51芯片的连接方法 (6)2.5 单片机的设计 (7)2.5.1 89C51芯片及片内功能 (7)2.5.2 89C51各引脚功能 (7)2.5.3 89C51最小应用系统设计 ..................................... 错误!未定义书签。

2.6 储存器的设计.................................................... 错误!未定义书签。

2.6.1 AT24C02内部芯片结构及使用方法 ............................ 错误!未定义书签。

2.6.2 AT24C02与单片机的连接 ..................................... 错误!未定义书签。

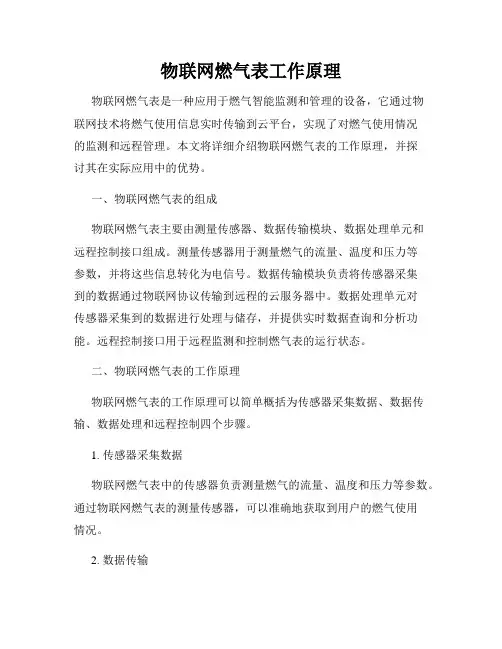

物联网燃气表工作原理物联网燃气表是一种应用于燃气智能监测和管理的设备，它通过物联网技术将燃气使用信息实时传输到云平台，实现了对燃气使用情况的监测和远程管理。

本文将详细介绍物联网燃气表的工作原理，并探讨其在实际应用中的优势。

一、物联网燃气表的组成物联网燃气表主要由测量传感器、数据传输模块、数据处理单元和远程控制接口组成。

测量传感器用于测量燃气的流量、温度和压力等参数，并将这些信息转化为电信号。

数据传输模块负责将传感器采集到的数据通过物联网协议传输到远程的云服务器中。

数据处理单元对传感器采集到的数据进行处理与储存，并提供实时数据查询和分析功能。

远程控制接口用于远程监测和控制燃气表的运行状态。

二、物联网燃气表的工作原理物联网燃气表的工作原理可以简单概括为传感器采集数据、数据传输、数据处理和远程控制四个步骤。

1. 传感器采集数据物联网燃气表中的传感器负责测量燃气的流量、温度和压力等参数。

通过物联网燃气表的测量传感器，可以准确地获取到用户的燃气使用情况。

2. 数据传输传感器采集到的数据通过数据传输模块传输到云服务器。

在传输过程中，物联网燃气表采用无线通信技术，如GPRS、4G等，将数据传输到云服务器中。

3. 数据处理云服务器接收到物联网燃气表传输过来的数据后，进行数据的解析和存储。

同时，在云服务器端可以进行数据的展示和分析，从而帮助用户了解燃气的使用情况。

4. 远程控制物联网燃气表还具备远程控制的功能。

用户可以通过手机APP或者电脑终端对燃气表进行远程监测和控制。

例如，用户可以通过远程控制接口远程关闭燃气表的阀门，实现对燃气的控制和节约。

三、物联网燃气表的优势相比传统的燃气表，物联网燃气表具有以下几个优势：1. 实时监测：通过物联网燃气表，用户可以实时地了解自己的燃气使用情况，避免因为燃气泄漏或者异常使用而造成不必要的浪费。

2. 远程管理：物联网燃气表可以实现对燃气表的远程监测和控制，用户无需亲自到燃气表旁进行操作，提高了管理的便捷性。

民用IC卡智能燃气表基本原理及计量传感器简介2010-8-25郭延宏分享到： QQ空间新浪微博开心网人人网民用智能燃气表是一种利用现代微电子技术、现代传感器技术、及控制技术对用气量进行计量并进行用气控制、数据传递及结算交易的新型燃气表。

具有计量准确，性能可靠，使用安全方便等特点，作为民用燃气终端计量设备，可降低燃气企业经营管理成本，有效提高供气企业的信息化和科学化管理水平。

民用智能燃气表按气量输入方式有接触式和非接触式，按显示方式有单显表、双显表，按控制阀门安装位置分一体式和分体式，按数据传输方式有无线远传式和有线集抄式，按数据卡分有逻辑加密卡和CPU卡等，其计量工作原理大致相同，均由基表、采样部件（传感器）、信息载体（如IC卡、CPU卡、无线等）、计量电路、主电路控制系统以及气路通断控制电机阀、显示提示装置及电源（电池）等组成。

下面以IC卡智能燃气表为例介绍其基本工作原理：一、IC卡燃气表的硬件部分及作用：1、基表：燃气流量的原始计量器，智能燃气表的计量精度主要由基表来保证，民用智能燃气表一般选用符合GB/T6968-1997《膜式煤气表》规定的B级皮膜表作为基准计量器。

2、控制器：控制器一般由计量传感器电路、微功耗单片机、微功耗阀门、电压测试电路、防窃气电路等部分组成(如图所示)。

具有精确记数功能、功能卡传输媒介功能、阀门自动处理功能、非法操作处理功能、欠压处理功能、掉电处理功能、数据下载功能、数据显示与声音提示功能等。

采用单片机对传感器的脉冲进行计量、分析处理，并驱动相应的部件进行控制。

主要包括CPU、读写卡接口、显示、计数等辅助部件，是IC卡燃气表的核心设备。

3、控制阀：在控制电路的驱动下控制燃气的通断。

主要分电磁阀和电机阀：电磁阀主要在早期分体式产品上采用，由电磁线圈产生的磁力来控制阀门的开启或闭合，存在抗干扰能力差，阀门动作瞬间电流大，阀门动作不到位，体积较大，易人为破坏等问题。

电机阀由直流电机来控制阀门的开启或闭合，具有抗干扰能力强，阀门动作到位好，体积小，易内置。
