LKJ2000机车运行监控记录系统数据分析 秦文娟

运用中的问题及其解决方案LKJ-2000型监控记录装置与LKJ-93型监控记录装置相比从硬件到软件上都有很大程度的提高。

如：减速红曲线的出现就受到广大乘务员的一致好评。

它可以使应该减速的时机更加清晰、明了，从而提高了运行速度。

但通过运用，LKJ-2000型监控记录装置仍有一些需要改进和加强的地方。

比如在硬件上，因机车上大电流电器开断所产生的电弧、同一捆线间电流相互干扰、机车电源的电流电压不稳定等，都容易使LKJ-2000型监控记录装置主机产生死机、烧板的故障；LKJ-2000型监控记录装置的液晶显示屏还容易出现“黑屏”现象；在开关与装置电源接线相临的部件时，可引起装置误动作；在夏天气温高时或者运用中经常触摸的按键，特别容易使按键粘连使其它按键无法正常使用；LKJ-2000型监控记录装置主机箱与LKJ-93型监控记录装置的主机箱相比体积上过于庞大，应该使用科技含量更高、更精密、体积更小的集成电路板。

这样在保证装置各种功能的基础上增加了机车的可用空间。

在软件的编辑方面也有一些地方需要改进和开发。

如系统在遇到白灯无码状态时，机车降速曲线下降过快，这样对乘务员操纵十分不利。

在软件中已编辑有运行线路纵断面及曲线的同时还应该将《列车操纵示意图》编入系统中。

使乘务员只要将牵引的吨数、辆数、计长等相关信息输入装置中，通过系统的强大计算功能就可将运行区段内给电和断电地点、时机显示在液晶屏幕上。

这样就可以使乘务员操纵水平有所提高，作业更加标准，保证行车安全的同时减少了区间运行时间，从而提高了运行速度。

辖区内监控装置的运用现状辖区内各机务段配属的机车均使用LKJ2000监控装置。

列车运行监控装置与机车信号、无线列调一起并称机车“三大件”。

自1996年全路在机车上安装列车运行监控装置替代原自停装置以来，通过不断探索、开发软件功能、扩大信息容量、增加配套设施，并经过多次更新换代，到目前在呼和浩特铁路局推广使用的LKJ2000型监控装置，其智能化程度大大提高，能对列车(含调车作业)运行状态进行全程记录和控制，并能通过微机自动检索及运用管理人员利用地面处理软件对该装置记录信息进行人工检索，分析行车事故，规范和纠正机车乘务员的操纵行为，已成为机务部门防止险性事故、确保列车运行(调车作业)安全的一件利器。

LKJ2000型监控装置的应用与完善LKJ2000型监控装置是一种列控系统，主要应用于铁路列车的监控和控制。

它包括了列车间远距离通信、车站间地面信号设备、车载设备以及控制中心设备等，可以实时监控列车的运行状态，并根据需要进行相应的控制。

LKJ2000型监控装置具有以下几个方面的应用：1. 列车运行监控：LKJ2000通过电子线路图和显示屏向司机和调度员提供列车运行的实时信息，包括速度、距离、限速等数据。

司机和调度员可以根据这些信息来判断列车的运行状况，及时采取相应的措施。

2. 列车调度控制：LKJ2000可以执行自动列车控制和自动列车保护，包括列车的加速、减速、停车等操作，以及列车的进路和信号控制。

调度员可以根据列车的实时信息来指导列车的行驶和停车，确保列车按照预定的运行计划进行。

3. 事故预警报警：LKJ2000配备了相应的报警系统，当列车运行出现异常或者接近危险地段时，可以及时发出警报，通知司机和调度员注意，并采取措施来避免事故的发生。

4. 运行数据记录：LKJ2000可以对列车的运行数据进行记录和存储，包括每个车辆的运行轨迹、运行速度、运行时间等信息。

这些数据可以用于后期的统计分析和运行优化。

虽然LKJ2000型监控装置已经实现了一定程度的列车监控和控制，但还有一些方面需要进一步完善：1. 高精度定位：目前LKJ2000主要依靠线性传感器来获取列车的位置信息，但这种方法的精度有限。

需要进一步研发更加精确的定位技术，以便对列车进行更加准确的跟踪和监控。

2. 多种通信方式：目前LKJ2000主要使用有线通信方式，但这种方式受到了传输距离和干扰等因素的限制。

为了提高系统的可靠性和通信效率，可以考虑引入无线通信方式，例如卫星通信、移动通信等。

3. 数据分析和预测：目前LKJ2000主要提供实时数据，但对于大量的历史数据和实时数据进行分析和预测，以便提供更有针对性的指导意见，可以进一步完善系统的功能和性能。

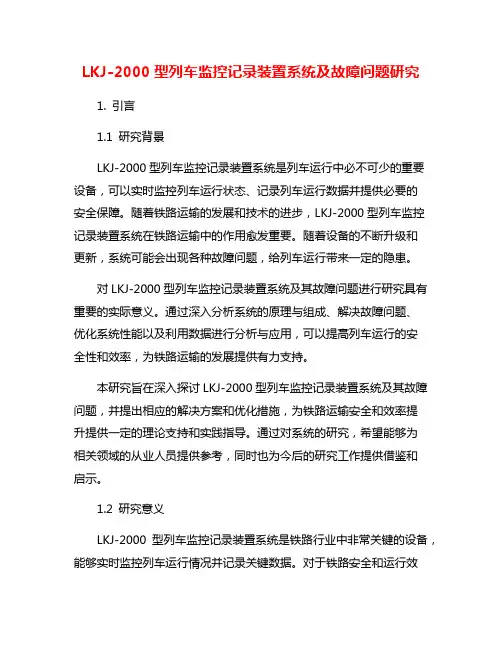

LKJ-2000型列车监控记录装置系统及故障问题研究1. 引言1.1 研究背景LKJ-2000型列车监控记录装置系统是列车运行中必不可少的重要设备，可以实时监控列车运行状态、记录列车运行数据并提供必要的安全保障。

随着铁路运输的发展和技术的进步，LKJ-2000型列车监控记录装置系统在铁路运输中的作用愈发重要。

随着设备的不断升级和更新，系统可能会出现各种故障问题，给列车运行带来一定的隐患。

对LKJ-2000型列车监控记录装置系统及其故障问题进行研究具有重要的实际意义。

通过深入分析系统的原理与组成、解决故障问题、优化系统性能以及利用数据进行分析与应用，可以提高列车运行的安全性和效率，为铁路运输的发展提供有力支持。

本研究旨在深入探讨LKJ-2000型列车监控记录装置系统及其故障问题，并提出相应的解决方案和优化措施，为铁路运输安全和效率提升提供一定的理论支持和实践指导。

通过对系统的研究，希望能够为相关领域的从业人员提供参考，同时也为今后的研究工作提供借鉴和启示。

1.2 研究意义LKJ-2000型列车监控记录装置系统是铁路行业中非常关键的设备，能够实时监控列车运行情况并记录关键数据。

对于铁路安全和运行效率具有重要意义。

通过研究该系统及其故障问题，可以提高系统的稳定性和可靠性，从而提升列车运行的安全性和准时性。

同时，对于故障分析与解决、性能优化方案、数据分析与应用等方面的研究，也能够为铁路运输企业提供更有效的管理和决策支持。

因此，深入探讨LKJ-2000型列车监控记录装置系统及其故障问题的研究具有重要的理论和实践意义。

通过对系统原理和组成的深入了解，可以为系统的维护和升级提供指导。

同时，通过故障分析与解决、性能优化方案等方面的研究，可以为系统的稳定性和性能提升提供技术支持。

最终，通过数据分析与应用和实验验证，可以验证研究成果的有效性，为系统的实际应用提供可靠的保障。

1.3 研究目的：本研究旨在深入分析LKJ-2000型列车监控记录装置系统及其常见故障问题，探讨故障原因及解决方法，并提出性能优化方案。

浅谈LKJ—2000型监控装置典型问题的分析及解决方案【摘要】LKJ-2000型监控装置是铁路运输设备中重要的安全装备，近年来的维修过程了发现大量的影响设备稳定运用的问题，本文通过总结分析发现的问题，并提出了解决方案，给LKJ-2000型监控装置的维修提出了指导性的意见。

【关键词】LKJ-2000;分析;解决方案LKJ是中国铁路列车运行控制系统体系的组成部分，是用于防止列车冒进信号、运行超速事故和辅助司机提高操纵能力的重要行车设备。

目前我国铁路机车上全部装备LKJ-2000型监控装置，通过十多年的维修和养护过程中，维修人员解决了大量的设备缺陷和不足，2000型监控装置已趋于稳定运用，但偶尔会发生一些非常规的故障，影响正常行车，下面就近几年里发生的典型问题作简要的分析，并提出解决方案。

一、LKJ-2000型监控装置无柴油机转速信号故障（一）故障描述查询LKJ工况信息，无柴油机转速信息。

（二）原理分析模拟量入出板上柴油机转速信号ESI经RC滤波、差分放大、限幅后由施密特比较器A14：D整形成方波，方波信号通过光耦OP5光电隔离，经D7整形后送入监控记录插件。

（三）解决方案1.检查模拟量入出板是否有明显的烧损或碰撞痕迹。

2.测量二极管D8、D9，发现D8、D9短路，更换故障二极管后，通电测试，测量A14：3和A14：13管脚柴油机转速信号，正弦波信号衰耗很大，测量A14：14和OP5：7管脚没有方波信号输出，判断为A14芯片故障，更换A14芯片。

3.上电检测，故障现象仍然存在，测量A14：3和A14：13管脚柴油机转速信号，发现只有半个正弦波且信号变成了不规则的方波信号，由此判断A14芯片没有正常工作。

4.测量A14芯片的工作电压，发现A14：4管脚有+12V电压，而A14：11管脚脚没有-12V电压，由此判断U10没有-12V电源输出，测量U10：5管脚无输出，判断为U10芯片故障，更换U10（ICL7662）后上电检测，查询可以正常显示柴油机转速，故障现象消除。

LKJ-2000型列车监控记录装置系统及故障问题研究随着铁路交通运输行业的不断发展，列车监控记录装置系统逐渐成为列车运行安全的重要组成部分。

LKJ-2000型列车监控记录装置系统是目前广泛应用于中国铁路的一种列车监控记录装置系统，其性能稳定、功能齐全，受到了广泛的认可。

在使用过程中，仍然会面临各种故障问题，因此对于LKJ-2000型列车监控记录装置系统及故障问题进行研究和分析，具有重要的现实意义。

一、LKJ-2000型列车监控记录装置系统概述LKJ-2000型列车监控记录装置系统，是一种用于监控列车运行状态、记录列车运行数据的装置系统。

它具有以下主要功能：1. 自动记录列车运行的各项关键数据，如列车速度、位置、时间等。

2. 监控列车的牵引制动及其他操作状态。

3. 实时反馈列车的运行状态。

4. 提供紧急事件记录及事故数据分析功能。

5. 与列车信号系统、行车调度系统等其他系统互联互通，用于实现列车运行的自动化管控。

6. 具备自诊断功能，对系统的工作状态进行监测和分析，避免故障发生。

在实际运用中，LKJ-2000型列车监控记录装置系统为列车的运行安全提供了重要保障，然而在使用过程中，也会面临各种故障问题。

二、LKJ-2000型列车监控记录装置系统常见故障问题1. 硬件故障一般来说，LKJ-2000型列车监控记录装置系统的硬件故障主要包括控制器、传感器、显示屏等部件的故障。

控制器故障可能导致整个系统的崩溃，传感器故障则会影响到数据的准确记录，显示屏故障则会影响到信息的显示和操作。

2. 软件故障LKJ-2000型列车监控记录装置系统的软件故障多指系统的程序出现问题，导致系统无法正常工作。

软件故障可能由于程序设计不当、程序版本不一致、程序错误等原因导致。

3. 通信故障由于LKJ-2000型列车监控记录装置系统需要与列车信号系统、行车调度系统等其他系统进行通信，因此在使用过程中也可能出现通信故障。

通信故障会导致系统无法接收到其他系统的指令和数据，从而影响到系统的运行。

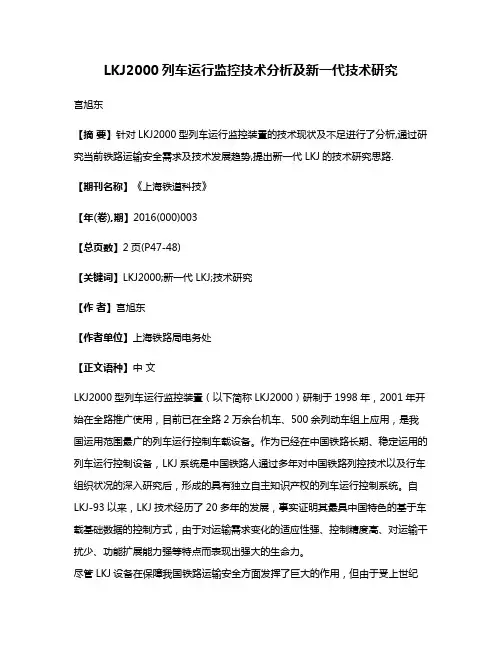

LKJ2000列车运行监控技术分析及新一代技术研究宫旭东【摘要】针对LKJ2000型列车运行监控装置的技术现状及不足进行了分析,通过研究当前铁路运输安全需求及技术发展趋势,提出新一代LKJ的技术研究思路.【期刊名称】《上海铁道科技》【年(卷),期】2016(000)003【总页数】2页(P47-48)【关键词】LKJ2000;新一代LKJ;技术研究【作者】宫旭东【作者单位】上海铁路局电务处【正文语种】中文LKJ2000型列车运行监控装置（以下简称LKJ2000）研制于1998年，2001年开始在全路推广使用，目前已在全路2万余台机车、500余列动车组上应用，是我国运用范围最广的列车运行控制车载设备。

作为已经在中国铁路长期、稳定运用的列车运行控制设备，LKJ系统是中国铁路人通过多年对中国铁路列控技术以及行车组织状况的深入研究后，形成的具有独立自主知识产权的列车运行控制系统。

自LKJ-93以来，LKJ技术经历了20多年的发展，事实证明其最具中国特色的基于车载基础数据的控制方式，由于对运输需求变化的适应性强、控制精度高、对运输干扰少、功能扩展能力强等特点而表现出强大的生命力。

尽管LKJ设备在保障我国铁路运输安全方面发挥了巨大的作用，但由于受上世纪九十年代经济、社会发展水平和技术条件等方面限制，LKJ2000型列车运行监控装置在系统安全性方面存在一定局限性，无法满足目前我国铁路运输发展所需的更高安全需求。

本文分析了LKJ2000在安全性等方面存在的不足，并结合当前技术发展状况以及铁路运输对列控系统的安全需求，对新一代LKJ的技术发展方向与实现策略进行探讨。

1.1 冗余架构LKJ2000采用双机热备冗余的架构。

在双机热备冗余架构中，当双机分别计算的数据出现不一致时，自身无法判定其正确性，有可能会使用错误的数据甚至输出错误的指令，系统构架不符合故障安全原则。

因此LKJ2000的系统安全性能尚未达到当前国际铁路信号系统通行的安全完整性等级，难以满足我国铁路发展对列控系统安全性能的更高要求。

LKJ2000型监控装置的应用与完善LKJ2000型监控装置是我国铁路系统中一种应用广泛的监控设备，它在保障铁路运输安全、提高运输效率、优化车站调度等方面发挥着重要作用。

本文将就LKJ2000型监控装置的应用及完善进行分析和讨论。

1.铁路线路监控LKJ2000型监控装置可以通过传感器实时监测铁路线路的状态，包括轨道的平整度、弯道的曲率、道岔的位置等。

通过这些数据的采集和分析，可以及时发现并处理线路上的异常情况，保障列车的运行安全。

2.车辆运行控制在列车运行过程中，LKJ2000型监控装置可以对车辆的速度、位置、牵引力等参数进行实时监测。

通过这些数据的采集和传输，可以实现对列车的精准控制，保证列车在安全、稳定的状态下运行，提高运输效率。

3.调度指挥LKJ2000型监控装置还可以与铁路调度指挥系统进行联网，实现对列车运行情况的实时监控和调度指挥。

通过装置提供的数据和信息，调度员可以做出科学合理的运行指令，最大程度地优化列车的运行计划，保证车站的调度效率。

4.安全保障在铁路运输中，安全是至关重要的，而LKJ2000型监控装置可以通过不断的监测、分析和报警功能，保障列车运行过程中的安全，及时发现并处理各种潜在的安全隐患，确保列车及乘客的安全。

5.数据分析与记录LKJ2000型监控装置还可以对运行数据进行记录和分析，通过这些数据的积累和挖掘，铁路部门可以做出更科学的运输规划，提高整个铁路运输系统的运行效率。

1.设备升级随着科技的不断发展和进步，监控设备也需要不断进行升级和更新。

对于LKJ2000型监控装置来说，需要不断引入新的技术与设备，提高设备的灵敏度和精准度，以应对复杂多变的铁路运输环境。

2.数据通信对于LKJ2000型监控装置来说，数据的及时传输和通信至关重要。

可以考虑将监控装置与卫星通信技术相结合，确保数据的及时、稳定传输，以满足实时监控的需求。

3.智能化监控随着人工智能技术的发展，可以考虑将智能化技术引入到监控装置中。

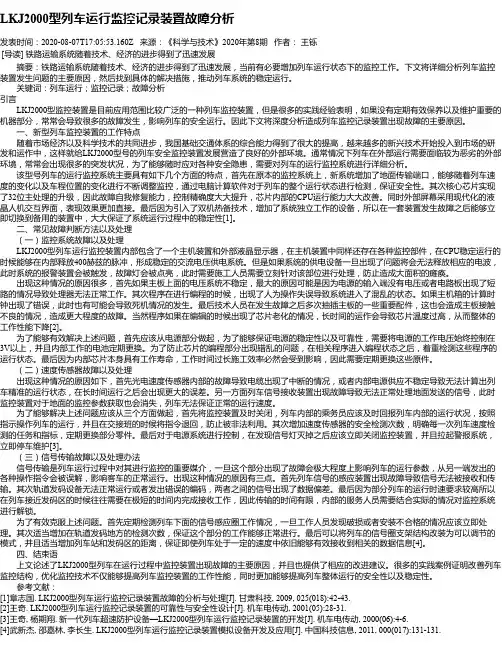

LKJ2000型列车运行监控记录装置故障分析发表时间：2020-08-07T17:05:53.160Z 来源：《科学与技术》2020年第8期作者：王铄[导读] 铁路运输系统随着技术、经济的进步得到了迅速发展摘要：铁路运输系统随着技术、经济的进步得到了迅速发展，当前有必要增加列车运行状态下的监控工作。

下文将详细分析列车监控装置发生问题的主要原因，然后找到具体的解决措施，推动列车系统的稳定运行。

关键词：列车运行；监控记录；故障分析引言LKJ2000型监控装置是目前应用范围比较广泛的一种列车监控装置，但是很多的实践经验表明，如果没有定期有效保养以及维护重要的机器部分，常常会导致很多的故障发生，影响列车的安全运行。

因此下文将深度分析造成列车监控记录装置出现故障的主要原因。

一、新型列车监控装置的工作特点随着市场经济以及科学技术的共同进步，我国基础交通体系的综合能力得到了很大的提高，越来越多的新兴技术开始投入到市场的研发和运作中，这样就给LKJ2000型号的列车安全监控装置发展营造了良好的外部环境。

通常情况下列车在外部运行需要面临较为恶劣的外部环境，常常会出现很多的突发状况，为了能够随时应对各种安全隐患，需要对列车的运行监控系统进行详细分析。

该型号列车的运行监控系统主要具有如下几个方面的特点，首先在原本的监控系统上，新系统增加了地面传输端口，能够随着列车速度的变化以及车程位置的变化进行不断调整监控，通过电脑计算软件对于列车的整个运行状态进行检测，保证安全性。

其次核心芯片实现了32位主处理的升级，因此故障自我修复能力，控制精确度大大提升，芯片内部的CPU运行能力大大改善。

同时外部屏幕采用现代化的液晶人机交互界面，表现效果更加直接。

最后因为引入了双机热备技术，增加了系统独立工作的设备，所以在一套装置发生故障之后能够立即切换到备用的装置中，大大保证了系统运行过程中的稳定性[1]。

二、常见故障判断方法以及处理（一）监控系统故障以及处理LKJ2000型列车运行监控装置内部包含了一个主机装置和外部液晶显示器，在主机装置中同样还存在各种监控部件，在CPU稳定运行的时候能够在内部释放400赫兹的脉冲，形成稳定的交流电压供电系统。

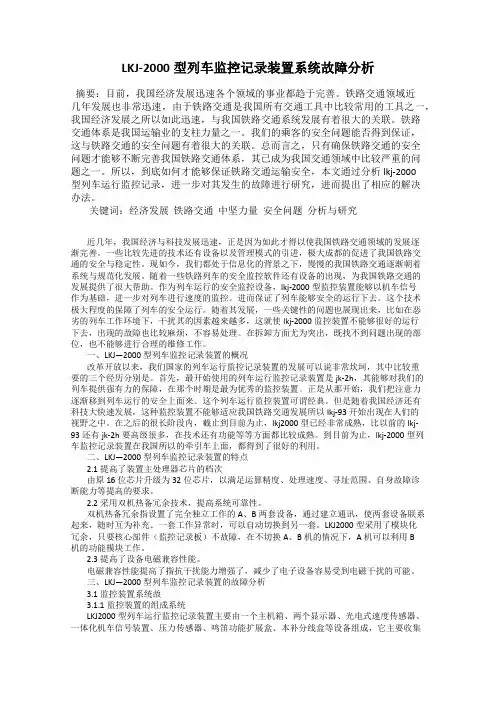

LKJ-2000型列车监控记录装置系统故障分析摘要：目前，我国经济发展迅速各个领域的事业都趋于完善。

铁路交通领域近几年发展也非常迅速，由于铁路交通是我国所有交通工具中比较常用的工具之一，我国经济发展之所以如此迅速，与我国铁路交通系统发展有着很大的关联。

铁路交通体系是我国运输业的支柱力量之一。

我们的乘客的安全问题能否得到保证，这与铁路交通的安全问题有着很大的关联。

总而言之，只有确保铁路交通的安全问题才能够不断完善我国铁路交通体系，其已成为我国交通领域中比较严重的问题之一。

所以，到底如何才能够保证铁路交通运输安全，本文通过分析lkj-2000型列车运行监控记录，进一步对其发生的故障进行研究，进而提出了相应的解决办法。

关键词：经济发展铁路交通中坚力量安全问题分析与研究近几年，我国经济与科技发展迅速，正是因为如此才得以使我国铁路交通领域的发展逐渐完善。

一些比较先进的技术还有设备以及管理模式的引进，极大成都的促进了我国铁路交通的安全与稳定性。

现如今，我们都处于信息化的背景之下，慢慢的我国铁路交通逐渐朝着系统与规范化发展。

随着一些铁路列车的安全监控软件还有设备的出现，为我国铁路交通的发展提供了很大帮助。

作为列车运行的安全监控设备，lkj-2000型监控装置能够以机车信号作为基础，进一步对列车进行速度的监控。

进而保证了列车能够安全的运行下去。

这个技术极大程度的保障了列车的安全运行。

随着其发展，一些关键性的问题也展现出来，比如在恶劣的列车工作环境下，干扰其的因素越来越多，这就使lkj-2000监控装置不能够很好的运行下去，出现的故障也比较麻烦，不容易处理。

在拆卸方面尤为突出，既找不到问题出现的部位，也不能够进行合理的维修工作。

一、LKJ—2000型列车监控记录装置的概况改革开放以来，我们国家的列车运行监控记录装置的发展可以说非常坎坷，其中比较重要的三个经历分别是。

首先，最开始使用的列车运行监控记录装置是jk-2h，其能够对我们的列车提供强有力的保障，在那个时期是最为优秀的监控装置。
