基坑工程基本知识及深基坑施工技术ppt课件
与基坑工程有关的一些基本概念
3)基坑周边和邻近地区地表水和地下水汇流排泻情况、地下水管渗漏情况、对基坑开挖和 支护的影响程度。
4)四周道路距离、车辆载重等。 5)相邻基础施工。 6)周边的边坡、河渠及其与基坑关系。 7)其他基坑堆载（包括临时材料、车辆、土体、住房等堆载） 5、基坑支护：为保证基坑施工、主体地下结构的安全和周边环境安全，对基坑侧壁和周 边环境采样的支挡、加固和保护措施。 6、排桩：以某种桩型按照队列式排列布置形成的基坑支护结构。 7、桩锚支护：排桩、圈梁、锚杆、腰梁、桩间护壁结构等组成的基坑支护结构。 8、水泥土墙：有水泥土桩相互搭接形成格珊、壁状等的重力式挡土结构。 9、地下连续墙：机械施工成槽，浇灌钢筋混凝土形成的地下墙体。
悬臂式围护结构示意图
悬臂式围护结构
咬合桩围护实例照片
钢板桩围护实例照片
悬臂式围护结构
悬臂式挡墙是依靠自身的刚度和强度就能维持其稳定的围护结构，由于围护结构承受 比较大的弯矩，需要采用钢筋混凝土、钢板等材料。
当重力式挡墙因场地宽度不够而不能采用时，悬臂式挡墙就能克服这个缺点，可以在 1.5～2m的狭窄范围内安置悬臂式挡墙。但悬臂式挡墙的位移比较大，难以满足周边环境的 严格要求，同时在开挖深度较大时墙身弯矩很大，因此适用的开挖深度也不深；使用条件不 当时可能产生围护结构损坏或严重影响环境的事故。
XXXX公司工程系统课件主体工程之
基坑工程
编制： 审核： 批准：
2
课程目标
全面介绍基坑工程，使大家认识和了 解基坑工程的特点，掌握基坑工程的基本 理论知识，提高工程各相关人员的质量、 安全意识和解决实际工程问题的能力。
目录
一、基坑工程简介 二、各种支护设计做法适用性比选 三、深基坑工程施工方案的编制 四、深基坑工程施工工艺与质量要求 五、典型工程案例及分析
土方开挖及基坑支护 ppt课件
• （7）在机械开挖阶段，派专人负责开挖深 度及开挖流程，以及负责开挖时的质量与安 全。
• （8）挖出的土方应及时运走，严禁在放坡 顶面堆放土方。
• （9）当机械开挖到距坑底300mm时停止使用 机械开挖，应配备一定数量的人员进行人工 挖土、清槽，并适当放慢挖机开挖的速度， 使人工挖土尽量能跟上挖机的速度。人工铲 土与机械挖土必须错开时间和地点，以确保 挖土安全。
• （3）基坑开挖时，如遇同一基坑内有两台 挖土机同时施工，其间距应大于10m，挖土 机工作范围内，不允许进行其它作业。
• （4）土方开挖时要随时进行轴线复核及水 平标高测量，注意土面的平整及坑内土体 的加固区域。
• （5）挖土机开挖中严禁塔吊格构柱及围护 结构。
• （6）下雨天注意及时的排水和抽水，严禁 基坑雨水浸泡。
引起土体内剪应力增加的原因有： ①高度或深度增加，剪应力增加。 ②边坡上面荷载（静、动）增加。 ③浸水一方面使土体自重增加，另一方面水在土体中渗流产生一定 的动水压力。 ④土体竖向裂缝中的水（地下水）产生静水压力。
• 3、现场概况：该工程基础开挖深度为5m-6m ，为保证基坑开挖和建筑物地下结构部分施 工期间的安全性，需对基坑边坡进行支护， 拟采取分3层放坡开挖及D48*3.5钢花管土钉 墙支护，每层开挖深度至下层待施工土钉深 度下约500mm，并在混凝土面层完成72小时 后开挖下一层。
• 7)混凝土喷射完成后，在12h内加以覆盖或洒 水养护，保持混凝土湿润，养护时间不少于7 昼夜。
• 6、质量控制要点： • （1）对所进钢筋、水泥、必须有质量检测
书，施工前对所有材料进行试验。
• （2）锚杆的长度必须达到设计要求。 • （3）锚杆必须灌注密实。 • （4）喷层做到均匀、密实，厚度满足设计
《基坑支护方法》课件
详细描述
该工程为地铁车站，基坑深度大，地质条件 复杂。为了确保施工安全与稳定，采用了桩 基支护方式。该方式承受力强、稳定性高， 能够满足工程需求。施工过程中，加强监测 与维护，确保支护结构的稳定性和安全性。 同时，合理安排施工进度，降低对周边环境 的影响。
THANKS
课程简介
内容
本课件将系统介绍基坑支护的基本概 念、分类、设计原则及施工工艺。
授课方式
结合图文、案例分析、动画演示等多 种形式，使学员全面了解基坑支护技 术的实际应用。
02
基坑支护基础知识
基坑支护的概念
总结词：基本定义
详细描述：基坑支护是指在地下工程施工时，为确保周围环境安全而采取的临时 性支挡措施，以保护周围土体和建筑物免受施工影响。
《基坑支护方法》ppt课件
$number {01}
目录
• 引言 • 基坑支护基础知识 • 常见基坑支护方法 • 基坑支护设计原则与步骤 • 基坑支护施工工艺与注意事项 • 基坑支护工程实例分析
01 引言
目的和背景
目的
介绍基坑支护方法的重要性、应 用场景和基本原理。
背景
随着城市化进程的加速，基坑支 护技术在各类建筑项目中广泛应 用，确保施工安全和稳定。
方案比选
根据工程特点，进行多种支护方 案的比较分析，选择最优方案。
确定设计参数
根据工程实际情况，确定支护结 构的承载能力、变形要求等设计 参数。
结构设计
依据选定的支护方案，进行结构 计算和分析，确定支护结构的尺 寸、配筋等详细参数。
05
基坑支护施工工艺与注意事 项
施工工艺
排水与降水
在施工过程中，应采取有效的排 水与降水措施，防止基坑内积水 ，影响施工进度和安全。
《基坑支护方案汇报》课件
安全保障措施
支护结构设计 施工监控 排水措施
施工安全培训
根据风险评估结果，设计合理的支护结构，包括桩基、挡土墙 、锚杆等，确保支护结构的稳定性和安全性。
在施工过程中，对支护结构、周边环境等进行实时监控，及时 发现异常情况并采取相应措施。
采取有效的排水措施，降低地下水位，减少水对基坑支护的影 响。
对施工人员进行安全培训，提高他们的安全意识和应对突发事 件的能力。
成本预算
根据工程量和市场价格等信息，编制合理的成本 预算。
成本核算与分析
定期对实际成本进行核算与分析，及时发现并解 决成本超支等问题。
ABCD
成本控制措施
采取有效的成本控制措施，如优化施工方案、降 低材料消耗、提高机械使用效率等。
成本与进度、质量安全关系处理
在保证进度和质量安全的前提下，合理控制成本 。
06
总结与展望
总结本次汇报内容
01
02
03
04
05
本次汇报主要介绍了基 坑支护方案的设计理念 、技术要求、施工流程 和安全保障等方面的内 容，旨在为项目提供科 学、合理、可行的基坑 支护方案。
在设计理念方面，我们 强调了安全、经济、环 保和可持续发展的原则 ，以确保方案的科学性 和前瞻性。
在技术要求方面，我们 针对不同的地质条件和 工程要求，采用了多种 支护方式和技术手段， 以确保施工的安全和质 量。
施工质量控制
材料质量控制
对进场的原材料进行质量检查，确保其符 合设计要求和相关标准。
施工过程控制
在施工过程中，加强技术交底、工序检查 等环节，确保施工质量符合设计要求。
验收与检测
在支护结构施工完毕后，进行验收与检测 工作，确保其满足工程安全和质量要求。
土方基坑开挖方案.ppt
第一步开挖两个施工段均安排22台机械自北向南开挖东侧临时道路从台机械自北向南开挖东侧临时道路从111111楼位置一直向楼位置一直向南暂时保留不挖土用作浇筑混凝土和运输土方使用第二步开挖两个标段均安排南暂时保留不挖土用作浇筑混凝土和运输土方使用第二步开挖两个标段均安排22台机械从南北侧开始向中台机械从南北侧开始向中间挖土间挖土111111楼开挖完毕南侧临时路继续保留楼开挖完毕南侧临时路继续保留108108105105楼开槽会涉及破坏临时路从西侧重新浇筑部分楼开槽会涉及破坏临时路从西侧重新浇筑部分临时路为临时路为111111楼浇筑混凝土使用提供方便渣土车在坡道和原启新道路向外运输西侧车库临时路和坡楼浇筑混凝土使用提供方便渣土车在坡道和原启新道路向外运输西侧车库临时路和坡道部分作为最后土方开挖
部分采用1:1天然放坡，坡面挂钢板 网，喷射C20细石混凝土，厚80mm。
基坑护坡平面示意图
1:0.3放坡剖面图 1:1放坡剖面图
基坑监测
(1)熟悉设计图纸，仔细校核各图纸 之间的尺寸关系。测设前需要下列图纸： 总平面图、建筑平面图、基础平面图等。
(2)施工的仪器准备：经检定合格全 站仪、水准仪；盒尺、50m钢尺等。
基坑首层开挖安排4台220挖机开挖土方（挖3米 深），土方量约6万方，次层安排4台220挖机开挖，土 方量约7万方，开挖深度直至桩基施工面标高，且根据基 坑的开挖深度不同，第二层开挖车库及105#、108#楼无 桩基槽底标高时，预留200-300mm土人工清理，防止扰 动基底土层。第二层开挖101#、104#、109#、111#、 112#楼有桩基基础槽底时，预留500mm。
监测 准备
(1)围护墙（边坡）顶部水平位移、 围护墙（边坡）顶部竖向位移和锚杆内 力等工作。
(2)监测点的布置应在遵照规范要求 的基础上，按照现场实际情况进行，监 测点间距不超过20米，且基坑阳角处必 须布置；监测标志应稳固、明显、结构 合理，监测点的位置应避开障碍物，便 于观测。
部分采用1:1天然放坡，坡面挂钢板 网，喷射C20细石混凝土，厚80mm。
基坑护坡平面示意图
1:0.3放坡剖面图 1:1放坡剖面图
基坑监测
(1)熟悉设计图纸，仔细校核各图纸 之间的尺寸关系。测设前需要下列图纸： 总平面图、建筑平面图、基础平面图等。
(2)施工的仪器准备：经检定合格全 站仪、水准仪；盒尺、50m钢尺等。
基坑首层开挖安排4台220挖机开挖土方（挖3米 深），土方量约6万方，次层安排4台220挖机开挖，土 方量约7万方，开挖深度直至桩基施工面标高，且根据基 坑的开挖深度不同，第二层开挖车库及105#、108#楼无 桩基槽底标高时，预留200-300mm土人工清理，防止扰 动基底土层。第二层开挖101#、104#、109#、111#、 112#楼有桩基基础槽底时，预留500mm。
监测 准备
(1)围护墙（边坡）顶部水平位移、 围护墙（边坡）顶部竖向位移和锚杆内 力等工作。
(2)监测点的布置应在遵照规范要求 的基础上，按照现场实际情况进行，监 测点间距不超过20米，且基坑阳角处必 须布置；监测标志应稳固、明显、结构 合理，监测点的位置应避开障碍物，便 于观测。
土方工程施工技术教学(图文解说基坑土方开挖精品PPT课件
24.10.2020
工程施工
轻型井点降水
24.10.2020
喷射混凝土坡面保护
工程施工
坡面挂网喷射混凝土
24.10.2020
工程施工
喷射混凝土搅拌
24.10.2020
空压机
工程施工
铲运机
大型场地平整时，可采用履带式拖拉机与铲运机联合作业，
提高土方的运输效率。
24.10.2020
工程施工
蛙式打夯机压实 压路机压实
填土压实方法应根据压实机械采取不同的填土层 24.10.20厚20 度和压实遍数，一般工必程施须工分层压实。
写在最后
成功的基础在于好的学习习惯
The foundation of success lies in good habits
27
谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
轻型井点降水系统构成
弯连管 井点管
24.10.2020
总管
工程施工
24.10.2020
真空泵
工程施工
管井井点的滤管
管井井点降水是一种常用的降水方法，适用在降水深度要求
大，土质的渗透系数在20～200Biblioteka /d。24.10.2020
工程施工
井的四周填入 砂滤料
管井的井点管
管井井点施工时，先用小型钻机钻孔或水冲成孔，插入井点 管后，在管四周填入砂滤料，井内放入潜水泵。

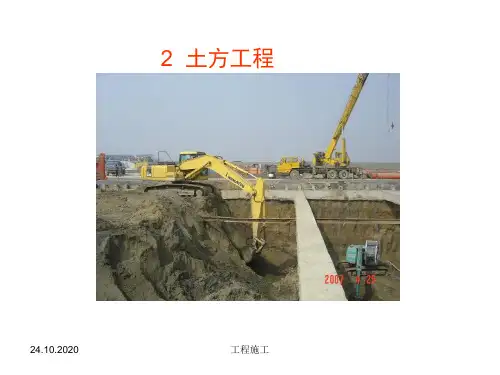

2 土方工程
24.10.2020
工程施工
工程施工中，土在中国区域性差别大，各地区的土方 施工难度大不相同。江苏、上海多为地下水丰富的淤泥 质土，土方开挖施工一般要将基坑支护、基坑降、排水 和止水综合考虑。

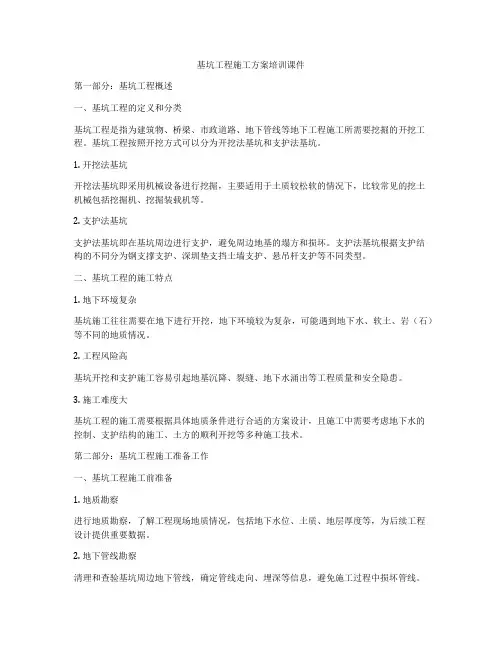

基坑工程施工方案培训课件
基坑工程施工方案培训课件第一部分：基坑工程概述一、基坑工程的定义和分类基坑工程是指为建筑物、桥梁、市政道路、地下管线等地下工程施工所需要挖掘的开挖工程。
基坑工程按照开挖方式可以分为开挖法基坑和支护法基坑。
1. 开挖法基坑开挖法基坑即采用机械设备进行挖掘，主要适用于土质较松软的情况下，比较常见的挖土机械包括挖掘机、挖掘装载机等。
2. 支护法基坑支护法基坑即在基坑周边进行支护，避免周边地基的塌方和损坏。
支护法基坑根据支护结构的不同分为钢支撑支护、深圳垫支挡土墙支护、悬吊杆支护等不同类型。
二、基坑工程的施工特点1. 地下环境复杂基坑施工往往需要在地下进行开挖，地下环境较为复杂，可能遇到地下水、软土、岩（石）等不同的地质情况。
2. 工程风险高基坑开挖和支护施工容易引起地基沉降、裂缝、地下水涌出等工程质量和安全隐患。
3. 施工难度大基坑工程的施工需要根据具体地质条件进行合适的方案设计，且施工中需要考虑地下水的控制、支护结构的施工、土方的顺利开挖等多种施工技术。
第二部分：基坑工程施工准备工作一、基坑工程施工前准备1. 地质勘察进行地质勘察，了解工程现场地质情况，包括地下水位、土质、地层厚度等，为后续工程设计提供重要数据。
2. 地下管线勘察清理和查验基坑周边地下管线，确定管线走向、埋深等信息，避免施工过程中损坏管线。
3. 施工方案设计根据地质勘察结果、工程要求等编制基坑开挖和支护的施工方案。
二、基坑工程施工设备准备1. 挖掘机械准备挖掘机、挖掘装载机等挖土设备，根据具体工程情况选择不同型号的设备。
2. 支护设备准备各类支护设备，如钢托架、支撑架、钢板桩等。
3. 排水设备根据地下水情况准备排水泵站、抽水管道等排水设备。
4. 安全防护设备准备安全帽、安全带、防护眼镜等安全防护设备。
第三部分：基坑开挖施工一、基坑周边环境准备1. 地表物品清理清除基坑开挖范围内的地上物品，确保施工安全和顺利进行。
2. 地表标志设置根据设计要求设置基坑轮廓标志牌，标明基坑范围和深度。
深基坑工程安全专项施工方案编制及专家论证审查ppt课件
45
施工部署
施工准备： 1.组织现场施工人员熟悉和审查施工图纸及有关技术措施，编制有关实施方 案，在施工审定的基础上，技术人员要将工程概况、施工方案、技术措施及 特殊部位的施工要点、注意事项等向全体施工人员作详细的技术交底，做到 按设计施工图、规范和施工方案施工。 2.认真学习施工图纸，会同设计院、建设单位及监理单位进行图纸会审，做 好图纸会审记录，作为施工依据。 3.重要工种和特殊工种施工人员需经培训考核合格后方可上岗。 4.按施工平面布置图搭设临时设施，布置施工机具，做好场内施工道路，水 电畅通，做好各种施工机械的维护保养工作，并对全体施工人员进行全面质 量管理及安全教育。 5.加强材料检验，及时提供材料合格试验报告和混凝土配合比。 6.进行工程测量及有关施工技术资料交接、审核、确认。
56
安全消防措施
1.实行逐级防火责任制，明确各级的职责，组建消防小组，负责日常的消防工作。 2.加强对易燃、易爆物品管理，有专用仓库存放，在存放处挂明显警示牌，对于 此类材料严格执行限额领材料制度。 3.严格执行施工现场消防安全管理的技术方案和措施，在执行中发现问题应及时 向有关部门汇报。 4.建立并执行安全生产检查制度。若发现重大不安全隐患问题，安全员有权下达 停工指令，待隐患问题排除，经检查合格后方可施工。 5.严格执行国家及市有关现场消防管理条例及方法。制定实施现场施工现场消防 管理标准等。 6.现场要有明显的防火宣传标志，每月对职工进行一次防火 教育，定期组织防火 检查，建立防火工作档案。 7.建立定期检查制度。经理部每周组织各部门、各分包方对现场进行一次安全隐 患检查，发现问题立即整改；对于日常检查，发现危急情况应立即停工，及时采 取措施排除险情。 8.机电设备 、焊接工程 、明火作业 符合要求。
14
施工部署
施工准备： 1.组织现场施工人员熟悉和审查施工图纸及有关技术措施，编制有关实施方 案，在施工审定的基础上，技术人员要将工程概况、施工方案、技术措施及 特殊部位的施工要点、注意事项等向全体施工人员作详细的技术交底，做到 按设计施工图、规范和施工方案施工。 2.认真学习施工图纸，会同设计院、建设单位及监理单位进行图纸会审，做 好图纸会审记录，作为施工依据。 3.重要工种和特殊工种施工人员需经培训考核合格后方可上岗。 4.按施工平面布置图搭设临时设施，布置施工机具，做好场内施工道路，水 电畅通，做好各种施工机械的维护保养工作，并对全体施工人员进行全面质 量管理及安全教育。 5.加强材料检验，及时提供材料合格试验报告和混凝土配合比。 6.进行工程测量及有关施工技术资料交接、审核、确认。
56
安全消防措施
1.实行逐级防火责任制，明确各级的职责，组建消防小组，负责日常的消防工作。 2.加强对易燃、易爆物品管理，有专用仓库存放，在存放处挂明显警示牌，对于 此类材料严格执行限额领材料制度。 3.严格执行施工现场消防安全管理的技术方案和措施，在执行中发现问题应及时 向有关部门汇报。 4.建立并执行安全生产检查制度。若发现重大不安全隐患问题，安全员有权下达 停工指令，待隐患问题排除，经检查合格后方可施工。 5.严格执行国家及市有关现场消防管理条例及方法。制定实施现场施工现场消防 管理标准等。 6.现场要有明显的防火宣传标志，每月对职工进行一次防火 教育，定期组织防火 检查，建立防火工作档案。 7.建立定期检查制度。经理部每周组织各部门、各分包方对现场进行一次安全隐 患检查，发现问题立即整改；对于日常检查，发现危急情况应立即停工，及时采 取措施排除险情。 8.机电设备 、焊接工程 、明火作业 符合要求。
14
深基坑工程专家论证施工方案通用课件
2
验收标准
3
质量控制措施
施工前的质量控制 施工过程中的质量控制 施工后的质量控制
质量检测方法
观察检测
01
仪器检测
02
试验检测
03
CHAPTER
深基坑工程安全风险评估与 控制
安全风险评估流程
现场调查
制定措施
收集基础资料
分析评估
专家论证
安全风险评估方法
定性评估法 定量评估法 综合评估法
安全风险控制措施
深基坑工程专家论证 施工方案通用课件
目 录
• 深基坑工程概述 • 深基坑工程施工方案设计 • 深基坑工程施工技术 • 深基坑工程施工质量控制 • 深基坑工程安全风险评估与控制 • 深基坑工程案例分析 • 总结与展望
contents
CHAPTER
深基坑工程概述
深基坑工程定 义 01 02
深基坑工程特点
下水渗入。
土钉墙支护
利用土钉作为主要受力构件，将 土钉与钢筋网喷射混凝土相结合，
形成具有良好承载能力的支护结 构。
降水与排水施工技 术
明沟排水
井点降水
排水板排水
监测与检测技术
位移监测
。
沉降监测
应力监测 地下水位监测
CHAPTER
深基坑工程施工质量控制
质量控制标准
严格按照图纸和规范进行施工
1
质量检验标准
WATCHING
施工流程
开挖深度达到设计要求后，进行垫层 施工、底板浇筑、侧墙浇筑等工序， 确保工程质量。
案例二：某商业中心深基坑工程
工程概述
支护方案
降水方案
施工流程
案例三
工程概述 降水方案
验收标准
3
质量控制措施
施工前的质量控制 施工过程中的质量控制 施工后的质量控制
质量检测方法
观察检测
01
仪器检测
02
试验检测
03
CHAPTER
深基坑工程安全风险评估与 控制
安全风险评估流程
现场调查
制定措施
收集基础资料
分析评估
专家论证
安全风险评估方法
定性评估法 定量评估法 综合评估法
安全风险控制措施
深基坑工程专家论证 施工方案通用课件
目 录
• 深基坑工程概述 • 深基坑工程施工方案设计 • 深基坑工程施工技术 • 深基坑工程施工质量控制 • 深基坑工程安全风险评估与控制 • 深基坑工程案例分析 • 总结与展望
contents
CHAPTER
深基坑工程概述
深基坑工程定 义 01 02
深基坑工程特点
下水渗入。
土钉墙支护
利用土钉作为主要受力构件，将 土钉与钢筋网喷射混凝土相结合，
形成具有良好承载能力的支护结 构。
降水与排水施工技 术
明沟排水
井点降水
排水板排水
监测与检测技术
位移监测
。
沉降监测
应力监测 地下水位监测
CHAPTER
深基坑工程施工质量控制
质量控制标准
严格按照图纸和规范进行施工
1
质量检验标准
WATCHING
施工流程
开挖深度达到设计要求后，进行垫层 施工、底板浇筑、侧墙浇筑等工序， 确保工程质量。
案例二：某商业中心深基坑工程
工程概述
支护方案
降水方案
施工流程
案例三
工程概述 降水方案
深基坑施工安全管理培训(共138张PPT)精选全文
（2）土方工程施工前，应对降水、排水措施进行设计，系统应经检查和试运转，
一切正常时方可开始施工。
（3）对围护结构的验收合格后方可进行土方开挖。
➢ 基坑支护的作用，主要是挡土、止水。
➢ 基坑工程现行标准：
➢ 国家行业标准《建筑基坑支护技术规程》（JGJ 120-2021）浙 江省标、成都市标、上海市标等。
深基坑的开挖过程是基坑开挖面上的卸荷过程
由于卸荷会起坑底土体产生以向上为主的位移。同 时也引起围护墙在两则土压力的作用下产生水平位 移和因此而产生的围护墙外侧地层土体的移动，引 起深基坑周围建筑物、地下管线，交通道路等的变 形，甚至会严重影响其安全使用。
现场抽检桩砼施工质量堪忧
事故造成不良社会影响
2、基坑支护施工技术与安全检查要点 建筑基坑支护技术规程 JGJ120-2021
2.1 基坑支护的一般规定 2.2 机械成孔混凝土灌注桩 2.3 人工挖孔混凝土灌注桩 2.4 锚杆及土钉工程 2.5 钢或混凝土支撑系统
2.1 基坑支护的一般规定
排桩或地连墙
➢ 内撑式支护结构
各种内支撑的特点
平面尺寸不大，且长短边长相差不多的基坑宜布置角撑。 开挖土方空间较大，但变形控制要求不能很高。
钢支撑和钢筋混凝土支撑均可布置；支撑受力明确，安全稳 定，有利于墙体的变形控制，但开挖土方较为困难。
多采用钢筋混凝土支撑；中部形成大空间，有利于开挖土方 和主体结构施工。
➢ 基坑工程施工前应具备的技术资料： 基坑支护设计施工图； 施工组织设计（含应急措施）；
现场监测技术方案。
➢ 支护结构稳定性验算（1）
支护结构稳定性验算（2）
hd1.20(hhw)a
抗渗验算图式
➢ 施工控制要点
一切正常时方可开始施工。
（3）对围护结构的验收合格后方可进行土方开挖。
➢ 基坑支护的作用，主要是挡土、止水。
➢ 基坑工程现行标准：
➢ 国家行业标准《建筑基坑支护技术规程》（JGJ 120-2021）浙 江省标、成都市标、上海市标等。
深基坑的开挖过程是基坑开挖面上的卸荷过程
由于卸荷会起坑底土体产生以向上为主的位移。同 时也引起围护墙在两则土压力的作用下产生水平位 移和因此而产生的围护墙外侧地层土体的移动，引 起深基坑周围建筑物、地下管线，交通道路等的变 形，甚至会严重影响其安全使用。
现场抽检桩砼施工质量堪忧
事故造成不良社会影响
2、基坑支护施工技术与安全检查要点 建筑基坑支护技术规程 JGJ120-2021
2.1 基坑支护的一般规定 2.2 机械成孔混凝土灌注桩 2.3 人工挖孔混凝土灌注桩 2.4 锚杆及土钉工程 2.5 钢或混凝土支撑系统
2.1 基坑支护的一般规定
排桩或地连墙
➢ 内撑式支护结构
各种内支撑的特点
平面尺寸不大，且长短边长相差不多的基坑宜布置角撑。 开挖土方空间较大，但变形控制要求不能很高。
钢支撑和钢筋混凝土支撑均可布置；支撑受力明确，安全稳 定，有利于墙体的变形控制，但开挖土方较为困难。
多采用钢筋混凝土支撑；中部形成大空间，有利于开挖土方 和主体结构施工。
➢ 基坑工程施工前应具备的技术资料： 基坑支护设计施工图； 施工组织设计（含应急措施）；
现场监测技术方案。
➢ 支护结构稳定性验算（1）
支护结构稳定性验算（2）
hd1.20(hhw)a
抗渗验算图式
➢ 施工控制要点
基坑放坡开挖专项施工方案ppt课件
1、编制依据
《徐州市城市快速轨道交通1号线一期工程地下市政工程初步设计 整）》（二〇一三年六月）
（调
《徐州市城市快速轨道交通1号线一期工程地下市政工程详勘（中间成果）徐州 东站站岩土工程勘察报告》（2013年6月）
2、设计采用的主要规范、规程
《地铁设计规范》（GB50157-2013）
《建筑结构可靠度设计统一标准》（GB50068-2001）
5）完成必须的临时设施，包括生产设施、生活设施及机械进出和土方运输道 路、临时供水供电线路。
6）机械设备运进现场，进行维护检查、试运转、使处于良好的工作状态。
2、开挖路线：本工程采用2台反铲挖掘机同时从北侧向南侧分层开挖。
3、开挖方案
1）本工程采用分层开挖法，为配合基坑维护施工，分二步挖土。第一阶开挖 深度为2.5~3.3米，第二阶开挖深度为3.0米，装汽车运走。
17
6）挖掘机操作和汽车装土行驶要听从现场指挥；所有车辆必须严格按规定的 开行路线行驶，防止撞车。
7）挖掘机行走和自卸汽车卸土时，必须注意上空电线，不得在架空输电线路 下工作；如在架空输电线一侧工作时，垂直与水平距离分别不得小于2.5m与4-6m。
8）基坑四周做1.2米高的临时围栏，并用密目网封闭，1米以内不得堆土堆料。 夜间设红色警示标志。
2）挖土过程中测量工配合测定标高，当挖土快接近槽底时，用水准仪在槽底 测设5*5m的放格控制网，并撒上白灰点，以示标记。
13
3）开挖时机械挖土，人工修坡，开挖过程中，随时用标杆检查边坡坡度是否正确 无误。 4 基坑边坡土方开挖
1）按照已经定好的基坑顶线及坡率组织开挖，安排专人跟踪检查边坡的土方开挖 质量。
6
附属结构与主体结构相同，均采用明挖法施工。 三、车站结构设计 1、基坑支护结构
基坑支护工程ppt课件 (2)
1.3 结构型式：拟建人防地下室概况：建筑面 积3488平方，轴线长75.6米，轴线宽51.7米， 室外地坪标高-0.4米，室内地面标高-5.8米，筏 板厚0.6m，基坑深度6m。
精选PPT课件
35
1.4 基坑各分区支护类型和周边环境:
分区 放坡情况和支护类型 边坡部位
周边环境
A区 直立开挖 预应力锚杆+排桩
精选PPT课件
支护墙最大水平位移
（ ）
0.15%h 0.3%h 0.7%h 1.5%h
11
1.2.3 不同开挖深度的方案选择
h≤3 m (半地下室)
挡土结构
降水或止水措施
1、放坡开挖
明排水、井点降水
2、土钉墙
明排水、井点降水
2、水泥土搅拌桩
——
3、悬臂式钢(混凝土)板桩 明排水、井点降水
精选PPT课件
1d14 d6.5 80
@200 ×
200
精选PPT课件
43
3.专项方案
3.1专项基坑排水及支挡方案 3.2专项土方开挖方案 3.3土钉墙支护施工方案 3.4排桩专项施工方案 3.5冬季支护施工方案
精选PPT课件
44
3.1专项基坑排水及支挡方案
钢筋
预加力 横向 （kN） 钢梁
1 桩径 (mm)
3 桩间距
(m)
600
1.2
网片规格
100刀钢板网
2.4
15
桩顶 标高 (m) 地表
嵌固 深度 (m)
7.5
面层厚度（mm）
50
120 总桩长
(m)
13.5
15(10) 主筋
11E20
2E20 冠梁尺寸 (mm×mm)
精选PPT课件
35
1.4 基坑各分区支护类型和周边环境:
分区 放坡情况和支护类型 边坡部位
周边环境
A区 直立开挖 预应力锚杆+排桩
精选PPT课件
支护墙最大水平位移
（ ）
0.15%h 0.3%h 0.7%h 1.5%h
11
1.2.3 不同开挖深度的方案选择
h≤3 m (半地下室)
挡土结构
降水或止水措施
1、放坡开挖
明排水、井点降水
2、土钉墙
明排水、井点降水
2、水泥土搅拌桩
——
3、悬臂式钢(混凝土)板桩 明排水、井点降水
精选PPT课件
1d14 d6.5 80
@200 ×
200
精选PPT课件
43
3.专项方案
3.1专项基坑排水及支挡方案 3.2专项土方开挖方案 3.3土钉墙支护施工方案 3.4排桩专项施工方案 3.5冬季支护施工方案
精选PPT课件
44
3.1专项基坑排水及支挡方案
钢筋
预加力 横向 （kN） 钢梁
1 桩径 (mm)
3 桩间距
(m)
600
1.2
网片规格
100刀钢板网
2.4
15
桩顶 标高 (m) 地表
嵌固 深度 (m)
7.5
面层厚度（mm）
50
120 总桩长
(m)
13.5
15(10) 主筋
11E20
2E20 冠梁尺寸 (mm×mm)
