典型污水处理设备之生物转盘

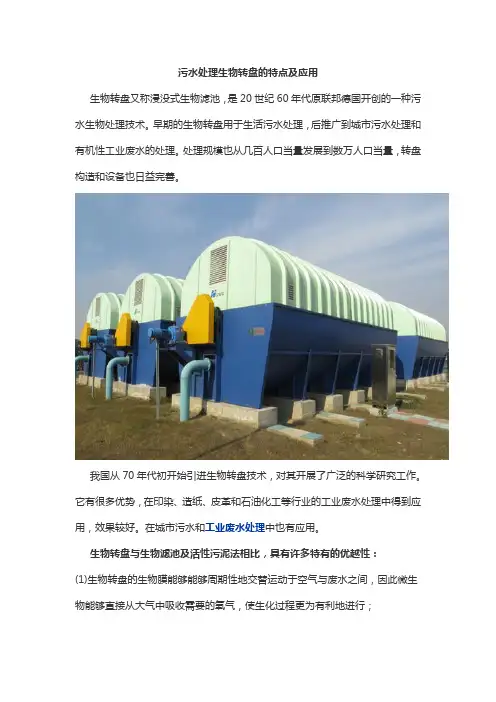

污水处理生物转盘的特点及应用生物转盘又称浸没式生物滤池，是20世纪60年代原联邦德国开创的一种污水生物处理技术。

早期的生物转盘用于生活污水处理，后推广到城市污水处理和有机性工业废水的处理。

处理规模也从几百人口当量发展到数万人口当量，转盘构造和设备也日益完善。

我国从70年代初开始引进生物转盘技术，对其开展了广泛的科学研究工作。

它有很多优势，在印染、造纸、皮革和石油化工等行业的工业废水处理中得到应用，效果较好。

在城市污水和工业废水处理中也有应用。

生物转盘与生物滤池及活性污泥法相比，具有许多特有的优越性：(1)生物转盘的生物膜能够能够周期性地交替运动于空气与废水之间，因此微生物能够直接从大气中吸收需要的氧气，使生化过程更为有利地进行；(2)转盘中生物膜生长的表面积大，一般不会发生如生物滤池中滤料堵塞的现象，即使堵塞也很容易清洗。

生物转盘没有污泥膨胀的可能，因此允许进水有机物浓度较高，适宜于处理较高浓度的有机废水；(3)污泥龄长，在转盘上能够增殖世代期很长的微生物，如硝化菌等，因此，生物转盘具有硝化、反硝化的功能；(4)微生物浓度高，特别是最初几级的生物转盘；废水在生物转盘中的停留时间比活性污泥法及生物滤池长，生物转盘能够承受冲击负荷的能力比活性污泥法和生物滤池都高，即使在长时间超负荷工作引起工作效率降低后，恢复转盘的正常工作也很快；(5)生物转盘一般不需要曝气，污泥也不需回流，因此，与活性污泥法相比，动力消耗低；(6)从一个生物转盘单元来看，其流态是完全混合型的，在转盘不断转动的条件下，槽内的污水又成推流式，因此，生物转盘的流态应按完全混合推流来考虑。

生物转盘也有其缺点：(1)制作盘片的材料价格较高，使生物转盘的建造费用高；(2)由于盘片材料的限制，使转盘的直径还不宜做得太大；当水量较大时，将需要很多盘片，并且转盘水深较浅占地面积相对较大；因此，生物转盘适宜处理水量较小的有机废水。

文章来源：易净水网——隶属于四川云智物联科技有限公司旗下，网站为解决中小企业排污治污中出现的信息不对称，技术壁垒，项目风险高，成本高昂，行业透明度低等痛点而建立。

h2-填料层上水深， 0.4 ~ 0.5 m h3-填料至池底的高度，0.5 ~ 1.5 m
五、接触氧化法的优缺点 1. 优点：
（1）生物量丰富，能够形成一个密集而稳定的 生
态系，处理效果好；
（2）应器中生物量大，容积负荷高，水力停留 时
间短，处理能力强； （3）ห้องสมุดไป่ตู้水水质稳定，耐负荷冲击能力强；
（4）无污泥回流,动力消耗低，污泥产量低（与 活
定的生态系统，污泥产量低； (3)具有较高的氧利用率； (4)具有较强的耐冲击负荷能力； (5)生物膜活性高； (6)没有污泥膨胀的问题。
缺点：填料易堵塞和更换，运行费用较高。
一、生物接触氧化池的构造
接触氧化池的主要部分
池底
池底用于设置 填料、布水布气 装置和支撑填料 的栅板和格栅。
填料
填料要求： 比表面积大； 空隙率大； 水力阻力小； 强度大； 化学和生物稳 定性好； 能经久耐用。
（11-25）
式中： N电—电机功率，kw； D—盘片半径，cm； n最小—盘片转速，r/min； a—该电机带动的轴数； N—一根轴上的盘片数； d——盘片间距，cm； c——系数，根据生物膜厚度决定，见表
11-6。
表11-6 系数c值 (Value of coefficient c)
膜厚（mm） 0~1 1~2 2~3
5、每个氧化槽的有效容积V（半圆形）
V=AL
（11-19）
对半圆形槽： A D 2 2 （11-20）
8
式中：δ—盘片边缘与氧化槽内壁之净距，一般取 δ=10-20mm，
可得：V= 0.294~ 0.335·D 2 2 L m3 （11-21）
而净有效容积V΄为：

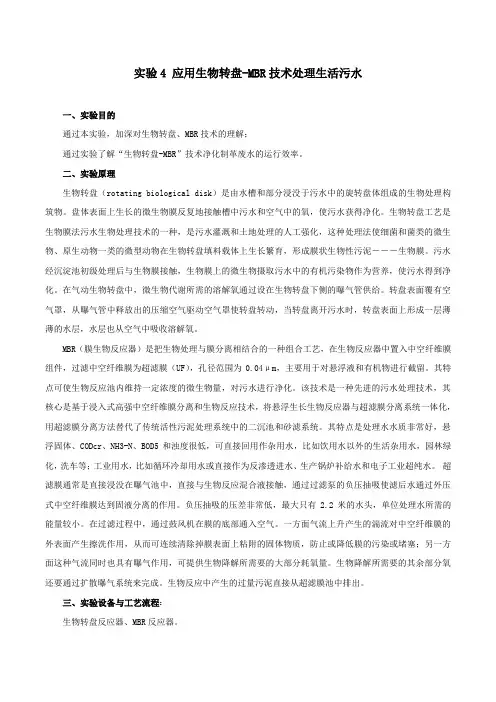

实验4 应用生物转盘-MBR技术处理生活污水一、实验目的通过本实验，加深对生物转盘、MBR技术的理解；通过实验了解“生物转盘-MBR”技术净化制革废水的运行效率。

二、实验原理生物转盘（rotating biological disk）是由水槽和部分浸没于污水中的旋转盘体组成的生物处理构筑物。

盘体表面上生长的微生物膜反复地接触槽中污水和空气中的氧，使污水获得净化。

生物转盘工艺是生物膜法污水生物处理技术的一种，是污水灌溉和土地处理的人工强化，这种处理法使细菌和菌类的微生物、原生动物一类的微型动物在生物转盘填料载体上生长繁育，形成膜状生物性污泥－－－生物膜。

污水经沉淀池初级处理后与生物膜接触，生物膜上的微生物摄取污水中的有机污染物作为营养，使污水得到净化。

在气动生物转盘中，微生物代谢所需的溶解氧通过设在生物转盘下侧的曝气管供给。

转盘表面覆有空气罩，从曝气管中释放出的压缩空气驱动空气罩使转盘转动，当转盘离开污水时，转盘表面上形成一层薄薄的水层，水层也从空气中吸收溶解氧。

MBR（膜生物反应器）是把生物处理与膜分离相结合的一种组合工艺，在生物反应器中置入中空纤维膜组件，过滤中空纤维膜为超滤膜（UF），孔径范围为0.04μm，主要用于对悬浮液和有机物进行截留。

其特点可使生物反应池内维持一定浓度的微生物量，对污水进行净化。

该技术是一种先进的污水处理技术，其核心是基于浸入式高强中空纤维膜分离和生物反应技术，将悬浮生长生物反应器与超滤膜分离系统一体化，用超滤膜分离方法替代了传统活性污泥处理系统中的二沉池和砂滤系统。

其特点是处理水水质非常好，悬浮固体、CODcr、NH3-N、BOD5和浊度很低，可直接回用作杂用水，比如饮用水以外的生活杂用水，园林绿化，洗车等；工业用水，比如循环冷却用水或直接作为反渗透进水、生产锅炉补给水和电子工业超纯水。

超滤膜通常是直接浸没在曝气池中，直接与生物反应混合液接触，通过过滤泵的负压抽吸使滤后水通过外压式中空纤维膜达到固液分离的作用。

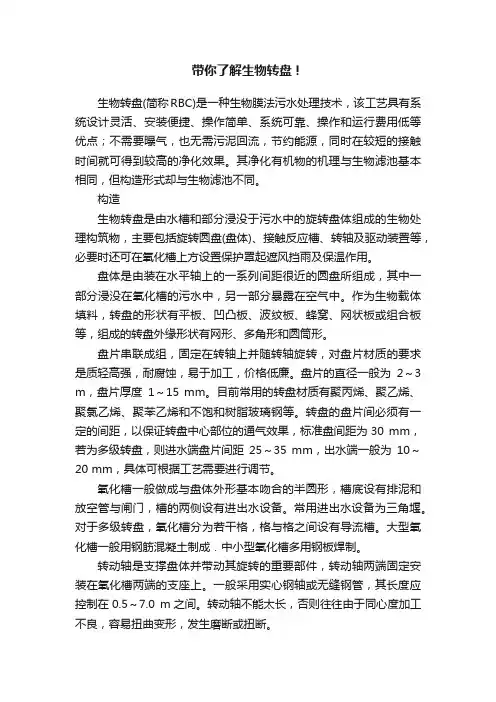

带你了解生物转盘！生物转盘(简称RBC)是一种生物膜法污水处理技术，该工艺具有系统设计灵活、安装便捷、操作简单、系统可靠、操作和运行费用低等优点；不需要曝气，也无需污泥回流，节约能源，同时在较短的接触时间就可得到较高的净化效果。

其净化有机物的机理与生物滤池基本相同，但构造形式却与生物滤池不同。

构造生物转盘是由水槽和部分浸没于污水中的旋转盘体组成的生物处理构筑物，主要包括旋转圆盘(盘体)、接触反应槽、转轴及驱动装置等，必要时还可在氧化槽上方设置保护罩起遮风挡雨及保温作用。

盘体是由装在水平轴上的一系列间距很近的圆盘所组成，其中一部分浸没在氧化槽的污水中，另一部分暴露在空气中。

作为生物载体填料，转盘的形状有平板、凹凸板、波纹板、蜂窝、网状板或组合板等，组成的转盘外缘形状有网形、多角形和圆筒形。

盘片串联成组，固定在转轴上并随转轴旋转，对盘片材质的要求是质轻高强，耐腐蚀，易于加工，价格低廉。

盘片的直径一般为2～3 m，盘片厚度1～15 mm。

目前常用的转盘材质有聚丙烯、聚乙烯、聚氯乙烯、聚苯乙烯和不饱和树脂玻璃钢等。

转盘的盘片间必须有一定的间距，以保证转盘中心部位的通气效果，标准盘间距为30 mm，若为多级转盘，则进水端盘片间距25～35 mm，出水端一般为10～20 mm，具体可根据工艺需要进行调节。

氧化槽一般做成与盘体外形基本吻合的半圆形，槽底设有排泥和放空管与闸门，槽的两侧设有进出水设备。

常用进出水设备为三角堰。

对于多级转盘，氧化槽分为若干格，格与格之间设有导流槽。

大型氧化槽一般用钢筋混凝土制成．中小型氧化槽多用钢板焊制。

转动轴是支撑盘体并带动其旋转的重要部件，转动轴两端固定安装在氧化槽两端的支座上。

一般采用实心钢轴或无缝钢管，其长度应控制在0.5～7.0 m之间。

转动轴不能太长，否则往往由于同心度加工不良，容易扭曲变形，发生磨断或扭断。

转轴中心应高出槽内水面至少150 nm，转盘面积的20%～40%左右浸没在槽内的污水中。

2、按负荷率进行计算 ⑴ 转盘总面积
处理水量， 处理水量， m3/d
qV ρ S 0 2 A= (m ) N
⑵ 转盘盘片数
进水BOD5， ， 进水 mg/L
生物转盘的 负荷率， BOD5负荷率， g/m2•d
4A 0.64 A m= = 2 2 2πD D
转盘直 径，m
⑶ 废水处理槽有效长度
L = m( a + b) K
生物接触氧化池内单位容积的生物固体量高于活性污泥法曝气池及生物虑池因此生物接触氧化池具有较高的容积负生物接触氧化法不需要污泥回流也就不存在污泥膨胀问题运行管理简便
第二节 生物转盘
一、生物转盘的构造
生物转盘的主要组成部分有转动轴、转盘、废水处 理槽和驱动装置等。 生物转盘的主体是垂直固定在水平轴上的一组圆形 盘片和一个同它配合的半圆形水槽。 盘片的材料要求质轻、耐腐蚀、坚硬和不变形。目 前多采用聚乙烯硬质塑料或玻璃钢制作盘片。 水槽可以用钢筋混凝土或钢板制作，断面直径比转 盘略大（一般为20～40mm），使转盘既可以在槽内自由 转动，脱落的残膜不致留在槽内。 驱动装置通常采用附有减速装置的电动机。根据具 体情况，也可采用水轮驱动或空气驱动。
2、三相生物流化床 在反应器底部或器壁上直接通入空气供氧，形成气液 固三相流化床。由于空气的搅动，载体之间的摩擦较强烈， 自动脱膜，不需特别的脱膜装置。但载体易流失，气泡易 聚并变大，影响充氧效率。为了控制气泡大小，有采用减 压释放空气的方式充氧和射流曝气充氧。
三、生物流化床的优缺点 生物流化床的主要优点如下： ⑴ 容积负荷高，抗冲击负荷能力强 ⑵ 微生物活性强 ⑶ 传质效果好 生物流化床的缺点是设备的磨损较固定床严重，载 体颗粒在湍动过程中会被磨损变小。此外，设计时还存 在着生产放大方面的问题，如防堵塞、曝气方法、进水 配水系统的选用和生物颗粒流失等。

二、布置形式 单轴单级
单轴多级
多轴多级
三、设计计算
有机负荷——盘片单位面积盘片所能承受 有机负荷——盘片单位面积盘片所能承受 的有机物量，即有机物负荷（ N） （gBOD5/m2·d） 水力负荷q——盘片单位面积盘片所能处理 水力负荷q——盘片单位面积盘片所能处理 的水量，即水力负荷（ N）（水m3/m2·d） ）（水m
一、生物转盘的结构
转盘——40ቤተ መጻሕፍቲ ባይዱ50%浸没 转盘——40-50%浸没 在水中，盘片净直径2 在水中，盘片净直径23m间距20-30mm，生 3m间距20-30mm，生 物膜厚0.5-2mm，玻璃 物膜厚0.5-2mm，玻璃 钢、塑料制成 转轴——5 转轴——5-6m 废水槽 驱动装置——减速电 驱动装置——减速电 机
四、生物转盘的新发展
１、藻类转盘 盘间距加大 生成藻类 可去除氮、 磷
２、空气驱动转盘
３、与沉淀池共建转盘
４、曝气池与转盘共建
五、生物转盘的优点与缺点
处理特点 1、转盘上微生物量大，达5mg/cm2，折算成活性污 、转盘上微生物量大，达5mg/cm2，折算成活性污 泥混合液浓度为10000～20000mg/L。 泥混合液浓度为10000～20000mg/L。 2、BOD负荷高达10～20g/m2盘面·d，容积负荷1.5～ BOD负荷高达10～20g/m2盘面· ，容积负荷1.5～ 3.0kg/m2(滤料) ，高出活性污泥1 3.0kg/m2(滤料)·d，高出活性污泥1倍多。 3、由于微生物浓度高，有机负荷低≈0.02～0.5左右， 、由于微生物浓度高，有机负荷低≈0.02～0.5左右， 微生物基本处于内源呼吸，形成污泥量少。 4、耐冲击负荷适应力强，pH＝4.8～9.5，温度13～23 、耐冲击负荷适应力强，pH＝4.8～9.5，温度13～ ℃。 5、工作可靠，不易堵塞，污泥不易膨胀，氧利用率 高。 缺点： 1、适于处理水量小的废水，占地大。 2、传动、转动、盘片损耗大，检修困难。 3、卫生条件差，易产生厌氧。

家和政府 的赞 誉
计的生物转盘 ，单机 的处 理能力从每天处理 ‘
５ 吨 水（ Ｏ 等于一栋楼房的污水量 ） 到每天处理 ４ ０吨 ０ 水 （ ｙ １０ 等 － ０ ０至 ２０ ０ ０人的小 区） 如需要处理更 多 ． 的污水 ． 可以采用并联模式 。 系统还可 以根据实 则 该 际污 水处理需 娑 析对 其容 的大 小做 出相应 的设
被营养学 家誉为 “ 类天 人
然的营养宝 库” 人类 的 ．“
生命之源” 我周每年可用 。 于开发利用 的小麦胍 芽蕴
全国年麦胚蕴藏照高达 ４０万吨 ， ０ 可生产营养麦 胚片 ２ ０ ０ ０万吨。 所有原材料供应充足 。 由于营养麦胚 片的 营养价值 及保健 功能作用 远远高 于市场上 的麦 片， 町作 茶 及营养保健饮料 ， 因此 ， 这一新产品具有 广阔的市场 前景 。估 算产品成本 １ ２ ． 万元 ／ （ 吨 含包 装） 利润 １２万元／ ， ， ． 吨 市场需求量 为 １ ５万吨 ． 可创 利润 】 亿 元／ 。 ８ 年 单位 ： 武汉工业学院科技处
粗质 嗣体 转动 的微生物纳人 氧气 ，把有机物分
而 自动补偿 。 附在转盘上的微生物 是有生命 的 ， 当污
水中的有机物增加时 ， 微生物随之增 加． 相反 ， 当污 水中的有机物 减少时 ， 生物随之减少。 以这系统 微 所 的【 作效果不窬 易受 到流量的突然变化 和停电的影
Ｉ 响
饵台生物接触转擞污水处理 系统 都是根据业主
维普资讯
Ａ Ｎ ｏ Ｍ
Ａ Ｒ ｘ Ｅ Ｔ
小麦胚芽 是小麦籽粒
润 ． 味纯正 ， 滋 无麦腥昧 ， 麦香味。冲调性 ： 具有 营养麦
胚片均匀悬浮 ． 麦胚看得 见。 原

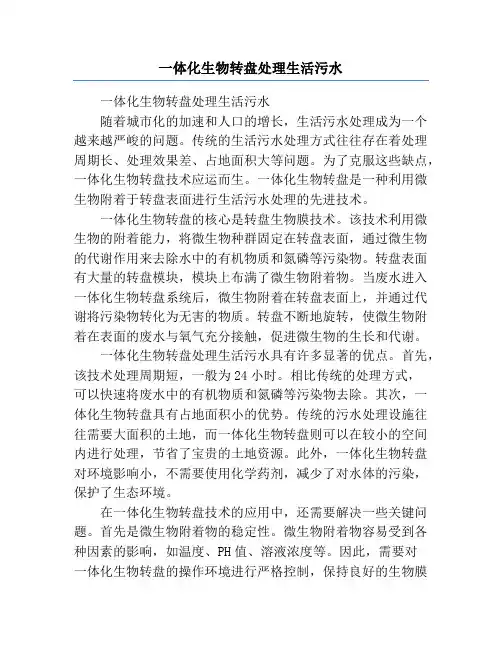

一体化生物转盘处理生活污水一体化生物转盘处理生活污水随着城市化的加速和人口的增长，生活污水处理成为一个越来越严峻的问题。

传统的生活污水处理方式往往存在着处理周期长、处理效果差、占地面积大等问题。

为了克服这些缺点，一体化生物转盘技术应运而生。

一体化生物转盘是一种利用微生物附着于转盘表面进行生活污水处理的先进技术。

一体化生物转盘的核心是转盘生物膜技术。

该技术利用微生物的附着能力，将微生物种群固定在转盘表面，通过微生物的代谢作用来去除水中的有机物质和氮磷等污染物。

转盘表面有大量的转盘模块，模块上布满了微生物附着物。

当废水进入一体化生物转盘系统后，微生物附着在转盘表面上，并通过代谢将污染物转化为无害的物质。

转盘不断地旋转，使微生物附着在表面的废水与氧气充分接触，促进微生物的生长和代谢。

一体化生物转盘处理生活污水具有许多显著的优点。

首先，该技术处理周期短，一般为24小时。

相比传统的处理方式，可以快速将废水中的有机物质和氮磷等污染物去除。

其次，一体化生物转盘具有占地面积小的优势。

传统的污水处理设施往往需要大面积的土地，而一体化生物转盘则可以在较小的空间内进行处理，节省了宝贵的土地资源。

此外，一体化生物转盘对环境影响小，不需要使用化学药剂，减少了对水体的污染，保护了生态环境。

在一体化生物转盘技术的应用中，还需要解决一些关键问题。

首先是微生物附着物的稳定性。

微生物附着物容易受到各种因素的影响，如温度、PH值、溶液浓度等。

因此，需要对一体化生物转盘的操作环境进行严格控制，保持良好的生物膜稳定性。

其次是转盘的运行稳定性。

转盘的平衡性和旋转速度对微生物的生长和代谢有着重要影响，需要进行精确控制以确保水质的稳定处理。

在实际应用中，一体化生物转盘已经取得了一定的成果。

许多城市和工业园区采用了一体化生物转盘技术进行生活污水处理，实现了高效、稳定、环保的污水处理结果。

然而，这项技术仍然面临一些挑战。

例如，一体化生物转盘需要大量的能源来维持转盘的运行，因此在能源利用方面还需要进一步优化。

污水的生物处理——生物转盘法污水的生物处理——生物转盘法随着人类社会的快速发展和城市化进程的加速，污水处理成为一个日益重要的问题。

传统的生物处理技术在去除有机物和氮磷等污染物方面效果受限，处理效率低下。

而生物转盘法作为一种新兴的生物处理技术，具有高效、节能、占地面积小等优点，逐渐受到人们的关注和应用。

生物转盘法是指利用生物膜的附着生长和自动摇摆作用，以转盘为载体，将活性污泥固定在转盘表面，通过转盘旋转的方式实现废水与生物膜之间的接触和交换，从而实现废水的净化处理。

其基本原理是通过生物膜吸附、生物降解和生物吸收等作用将污水中的有机物、氮、磷等污染物转化为无害物质，并提高废水的生态效果。

生物转盘法相对于传统的活性污泥法和生物膜法，具有以下几个显著特点。

首先，其高效处理能力使得处理效率远高于传统技术，能够快速降解污染物，从而减少处理时间和消耗。

其次，生物转盘法使用的转盘设计合理，利用自动摇摆方式使得生物膜与废水充分接触，增加了接触面积，提高了处理效果。

再者，生物转盘法采用的固定化生物膜可以有效防止泥炭流失，延长了生物膜的寿命，并减少了设备维护工作。

最后，生物转盘法占地面积小，节约空间，并且具有较高的运行稳定性，适用于城市污水处理厂等场所。

在生物转盘法的应用过程中，一些关键技术和因素需要特别注意。

首先是生物转盘的选择和设计，要根据处理需求和污水特性来确定合适的转盘规格和材料。

其次是生物膜的附着和培养，要保证生物膜的均匀附着和稳定生长，提高废水与生物膜的接触效果。

同时，适当调控进水水质和曝气量，确保生物转盘系统的正常运行。

此外，定期检查和维护设备，及时清除转盘上的污泥和杂质，保证系统的长期稳定运行。

生物转盘法在实际应用中已经取得了一定的成功。

在城市污水处理厂、工业废水处理等方面，生物转盘法已被广泛采用并取得了良好的处理效果。

同时，生物转盘法在废水资源化利用和生态环境改善方面也具有广阔的应用前景。

例如，废水处理后可用于农田灌溉或者水体补给，在一定程度上减少了对地下水资源的依赖，提高了水资源的利用效率。

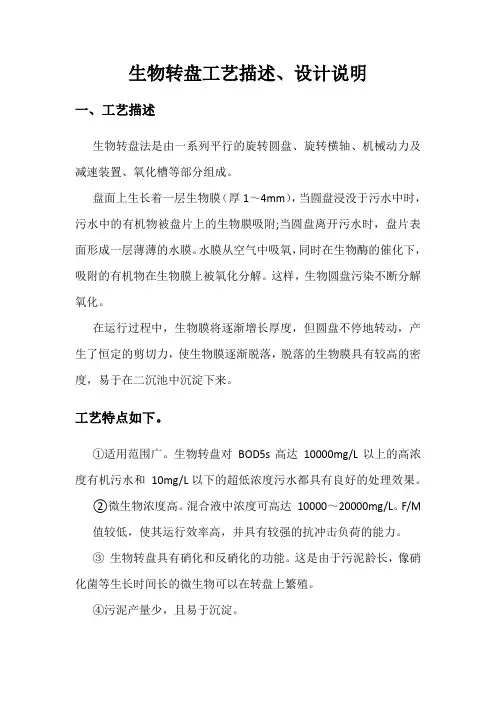

生物转盘工艺描述、设计说明一、工艺描述生物转盘法是由一系列平行的旋转圆盘、旋转横轴、机械动力及减速装置、氧化槽等部分组成。

盘面上生长着一层生物膜（厚1～4mm），当圆盘浸没于污水中时，污水中的有机物被盘片上的生物膜吸附;当圆盘离开污水时，盘片表面形成一层薄薄的水膜。

水膜从空气中吸氧，同时在生物酶的催化下，吸附的有机物在生物膜上被氧化分解。

这样，生物圆盘污染不断分解氧化。

在运行过程中，生物膜将逐渐增长厚度，但圆盘不停地转动，产生了恒定的剪切力，使生物膜逐渐脱落，脱落的生物膜具有较高的密度，易于在二沉池中沉淀下来。

工艺特点如下。

①适用范围广。

生物转盘对BOD5s高达10000mg/L以上的高浓度有机污水和10mg/L以下的超低浓度污水都具有良好的处理效果。

②微生物浓度高。

混合液中浓度可高达10000～20000mg/L。

F/M值较低，使其运行效率高，并具有较强的抗冲击负荷的能力。

③生物转盘具有硝化和反硝化的功能。

这是由于污泥龄长，像硝化菌等生长时间长的微生物可以在转盘上繁殖。

④污泥产量少，且易于沉淀。

⑤不需要曝气，不产生污泥膨胀和二次污染等问题，便于维护和管理。

二、设计要点生物转盘的组数应不小于两组，并按同时工作设计。

当污水量很少，而且允许间歇运行时，可考虑只设1组。

二级处理生物转盘一般按平均日污水量计算。

有季节性变化的污水应按最大季节的平均日污水量计算。

进入转盘的BOD5浓度按经调节沉淀后的平均值计算。

转盘面积按BOD5面积负荷计算，用水力负荷或停留时间校核。

不同性质的污水BOD。

面积负荷和水力负荷一般应通过试验确定。

无试验条件时，一般采用五日生化需氧量表面有机负荷，以盘片面积计，宜为0.005～0.02kg/（m²·d），首级转盘不宜超过0.03～0.04kg/（m²·d）;表面水力负荷以盘片面积计，宜为0.04～0.2m³/（m²·d）。

轴长决定，盘片边缘与槽内面应留有不小于100mm的间距 槽底应考虑设有防空管，槽的两侧面设有进水设备，多采 用锯齿形溢流堰。对于多级生物转盘，接触反应槽分为若干 格，格与格之间设有导流槽。
（3）转轴 转轴是支撑盘片并带动其旋转的重要部件。转轴两端 安装在固定在接触反应槽两端的支座上。转轴一般采用实心 钢轴或无缝钢管。转轴的长度一般应控制在0.5~0.7m之间， 不能太长，否则往往由于同心度加工欠佳，易于挠曲变形， 发生磨断或扭断，其强度和刚度必须经过力学的计算。其 直径一般介于50~80mm。 转轴中心与接触反应槽液面的距离一般不应小于150mm
（9）生物转盘的流态，从一个生物转盘单元看 来是完全混合型的，在转盘不断转动
的条件下，接触反应槽内的污水能够得到良好的 混合，但多级生物转盘又应作为推流式 因此，生物转盘的流态，应按完全混合—推流来 考虑。
3.生物转盘的组成与构造特点
生物转盘设备是有盘片、转轴和驱动装置以及接触 反应槽3部分所组成，现分别就其构造要点及技术条件 阐述于下。
单轴四级生物转盘 平面与剖面示意图
多轴多级（三级）生物转盘 平面与剖面示意图
高浓度有机废水可采用下图所示工艺流程，该流程可将 BOD值由数千mg/L降至20mg/L。
4.生物转盘的计算与设计 进行生物转盘的计算与设计，应比较充分地掌握污
水水质、水量方面的资料作为原始数据。此外，还应合 理地确定转盘在其结构和运行方面的一些参数和技术条 件，如：盘片形状、直径、间距、浸没率、盘片材质； 转盘的级数、转速；接触反应槽的形状、所用材料以及 水流方向等。
转盘转动离开污水与空气接触,生物膜上的固着水层从 空气中吸收氧,固着水层中的氧是过饱和的,并将其传递到 生物膜和污水中，使槽内污水的溶解度氧含量达到一定的 浓度，甚至可能达到饱和。

生物转盘2．3．3 生物转盘——是生物膜法的一种，是在生物滤池的基础上发展起来的。

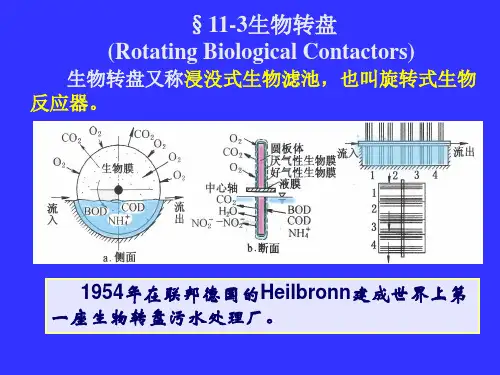

一、生物转盘的净化机理与构成1、净化原理：图1 生物转盘净化机理——废水处于半静止状态，而微生物则在转动的盘面上；——转盘40%的面积浸没在废水中，盘面低速转动；——盘面上生物膜的厚度与废水浓度、性质及转速有关，一般0.1~0.5mm。

2、构成与系统组成——转速一般为18m/min；——有一轴一段、一轴多段、以及多轴多段等形式； ——废水的流动方式，有轴直角流与轴平行流。

图2 多段式生物转盘 3、特征：——节能；——生物量多，净化率高，适应性强，出水水质较好；——生物膜上生物的食物链长，污泥产量少，为活性污泥法的1/2左右；——维护管理简单，功能稳定可靠，无噪音，无灰蝇；——受气候影响较大，顶部需要覆盖，有时需要保暖；——所需的场地面积一般较大，建设投资较高。

二、 生物转盘的组成——其组成单元主要有：盘片、接触反应槽、转轴与驱动装置等。

1、盘片：①盘片的形状： 外缘：圆形、多角形及圆筒形；盘面：平板、凹凸板、波形板、蜂窝板、网状板等以及各种组合。

②盘片的厚度与材质：要求质轻、薄、强度高，耐腐蚀，同时还应易于加工、价格低等；一般厚度为0.5~1.0cm ；常用材料有聚丙烯、聚乙烯、聚氯乙烯、聚苯乙烯以及玻璃钢等。

③转盘的直径：一般直径为2.0、2.5、3.0、3.5m 等，常用的是3.0m 。

④盘片间的间距：一般为30mm ，高密度型则为10~15mm 。

2、接触反应槽：①一般可以用钢板或钢筋混凝土制成，横断面呈半圆形或梯形；②槽内水位一般达到转盘直径的40%，超高为20~30cm ；③转盘外缘与槽壁之间的间距一般为20~40cm 。

3、转轴与驱动装置：三、 生物转盘的工艺流程与组合1、生物转盘为主体的工艺流程①以去除BOD 为主要目的的工艺流程②以深度处理（去除BOD 、硝化、除磷、脱氮）为目的沉砂池 沉淀池 生物转盘 二沉池 出水 废水初沉池 生物转盘(BOD 去除) 生物转盘 (硝化) 二沉池生物转盘 (厌氧脱氮)废水 絮凝剂(除磷) 甲醇2、生物转盘与其它工艺的组合流程3、 生物转盘的新进展● 空气驱动的生物转盘 图6● 与沉淀池合建的生物转盘 图7● 与曝气池合建的生物转盘 图8生物转盘初沉池出水(1) 废(2) 废初沉池 生物转盘曝气池 二沉池 出水活性污泥回流(3) 废初沉池 生物转盘 二沉池 出水活性污泥回流曝气池 (4) 废初沉池 生物转盘二沉池 出水活性污泥回流曝气池四、生物转盘的运行与维护管理1、试运行2、维护管理2.3.3生物接触氧化法——生物接触氧化法是一种介于活性污泥法与生物滤池之间的生物膜法处理工艺；——又称为淹没式生物滤池。

生物膜法污水处理工艺之塔式生物滤池、生物转盘本篇主要讲解塔式生物滤池、曝气生物滤池部分内容。

01、塔式生物滤池塔式生物滤池是生物膜法的一种构筑物。

池型似塔状，塔内分层布设轻质塑料载体，污水由上往下喷淋，与填料上生物膜和自下向上流淌的空气充分接触，使水得到净化。

《室外排水设计规范》对于塔式生物滤池有以下几点规定。

★6.9.37：塔式生物滤池直径宜为1~3.5m，直径与高度之比宜为1:6~1:8，填料层厚度宜依据试验资料确定，宜为8~12m。

★6.9.41：塔式生物滤池进水的五日生化需氧量值应掌握在500mg/L，否则处理出水应回流。

★6.9.42：塔式生物滤池水力负荷和五日生化需氧量容积负荷应依据试验资料确定。

无试验资料时，水力负荷宜为80~200m3/(m2▪d)，五日生化需氧量容积负荷宜为1.0~3.0kgBOD5/(m3▪d)。

▲秘五表13-4进水BODu与滤料高度的关系02、生物转盘生物转盘工艺流程生物转盘是生物膜法的一种构筑物，由水槽和部分浸没在污水中的旋转盘体组成，盘体表面生长的生物膜反复接触污水和空气中的氧，使水得到净化。

生物转盘的分类，根据有氧无氧参加反应可以分为好氧生物转盘和厌氧生物转盘；根据生物转盘的进展分类，可以分为传统生物转盘和新型生物转盘。

▲生物转盘根据《室外排水设计规范》第6.9.24条规定，生物转盘处理工艺流程宜为：初次沉淀池+生物转盘+二次沉淀池，并且依据污水水量、水质和处理程度等，生物转盘还可以采纳单轴单级式、单轴多级式或多轴多级式布置形式。

生物转盘的盘片面积不变，将转盘分为多级串联运行，可以提高出水水质。

城市污水多采纳四级转盘处理。

并且在肯定条件下，生物转盘还具有硝化、脱氮和除磷的功能。

关于生物转盘的设计计算原则，有以下4点：1.水量一般根据平均日污水量计算，季节性水量变化的污水，按污水量最大季节的日平均污水量计算。

2.进入转盘的污水的BOD值，按经过调整池沉淀后的平均值考虑。

生物转盘的净化原理是如何的?有何特点?
生物转盘以较低的线速度在接触反应槽(氧化槽)内转动，槽内充满废水，转盘交替地与空气和废水相接触。

经过一段时间循环反复的转动后，在转盘上附着一层有大量微生物的生物膜。

微生物逐渐稳定，废水中的有机物污染物被生物膜氧化降解；另一方面由于转盘的不断转动，生物膜随转盘离开水面与空气接触，生物膜上的固着水层从空气中吸收氧气，并将氧传递到生物膜和废水中，使槽内废水中的溶解氧含量达到一定的浓度。

在处理过程中，盘片上的生物膜不断地生长，增厚，过剩的生物膜靠盘片在废水中旋转时产生的剪切力剥落下来，残膜进入二沉池进行泥水分离。

生物转盘与生物滤池相比有如下特点：
①生物膜与水的接触时间和进行稀释都可通过调整转盘转速来
达到，因此适应废水负荷变化的能力强，运行稳定。

②不会发生滤料的堵塞现象，不会产生像活性污泥法中污泥膨胀现象。

③生物转盘法的泥龄长，在转盘上能够增殖世代时间长的微生物，如硝化菌等。

因此生物转盘法具有硝化、反硝化功能。

④废水与生物膜的接触时间比生物滤池要长，生物转盘上微生物的浓度也高，处理废水的效率也提高。

⑤接触反应槽(氧化槽)不需要曝气，因此动力消耗低。

但生物转盘的机械转动部件易损坏，盘材较贵，造价高，生物转盘的性能受到环境气温及其他因素影响较大，因此，使用上受到限制。

生物转盘处理工艺工艺概述：生物转盘工艺是生物膜法污水处理技术的一种，这种处理方法利用细菌和菌类的微生物、原生动物在生物转盘的载体上生长繁育，形成膜状生物性污泥——生物膜。

污水经沉淀池初级处理后与生物膜接触，生物膜上的微生物摄取污水中的有机污染物作为营养，使污水得到净化。

工艺流程：生物转盘作为污水处理反应器，具有结构简单、运转安全、处理效果好、维护管理方便、运行费用低等优点，尤其适用于小水量低浓度的废水处理。

城市污水生物转盘处理系统基本工艺流程（见图1）图1 生物转盘污水处理系统基本工艺流程图高浓度有机废水可采用图2所示工艺流程，该流程可将BOD值由数千mg/L降至20mg/L。

图2 生物转盘二级污水处理流程图工艺优势：与传统的活性污泥法相比，生物转盘工艺具有如下优势：●处理效率高，出水水质好：生物膜上微生物种类多、浓度高且每级都有优势种属，还可以生长硝化细菌，具有较好的脱氮除磷功能；●耐冲击负荷能力强：对进水水质、水量的变化有较强的适应性，即使中间停止一段时间进水，对生物膜的净化功能也不会带来明显的障碍；●污泥产量少：生物膜上微生物的食物链长，产生的污泥量少，是活性污法的1/2左右；●易于固液分离：即使产生大量的丝状菌，在二沉池中也无污泥上浮现象发生；●能够处理低浓度污水：如果进水BOD5在50—60mg/L以下，活性污泥法处理系统絮凝体会形成恶化，处理水质低下，但是，生物盘法处理系统能够取得较好的处理效果，可使BOD5降至5-10mg/L；●动力消耗和运行费用低：生物转盘无需曝气，无需污泥回流，比活性污泥法节能1/2，大大降低了日常运转费用。

●设备简单，运行稳定可靠，便于维护管理；无生物量调节和污泥膨胀的问题。

●应用广泛：只要是可生化性较强的有机废水，不受水量多少和污染负荷高低的限制，均可采用此技术。

MRBD型生物转盘用途：MRBD型生物转盘（图3）是在生物滤池基础上发展起来的一种高效、经济的污水生物处理设备。

生物转盘的构造是怎样的?
生物转盘(rotating biological contactor),又称浸没式生物滤池。

生物转盘是由盘片、接触反应槽(氧化槽)、转轴和驱动装置所组成的，如图6-5-25所示。

盘片平行排列串联成组，中心贯以转轴，轴的两端安设在半圆形接触反应槽的相应两端的支座上。

转盘面积40%左右浸在槽内废水中，转轴高出槽内水面10～25cm,以此构成一种新颖、应用广泛的废水生物膜法处理装置。

在生物转盘中生物膜的形成、生长及其降解有机污染物的机理与生物滤池基本相同，其主要区别是它的一系列转动的盘片代替了固定的滤料。

·73·1.引言近年来城市污水的处理又被提到一个新的高度，作为城市发展程度的重要标致，其实施计划及效果已经被作为考评城市发展的重要指标之一。

目前我们的城市污水处理系统已经远远不能满足越来越多的城市污水量，我国多数城市水源受到不同程度的污染污水处理的方法有很多种，其中污水的生物处理技术是现代污水处理应用范围最广泛的污水处理方法之一，大致可以分为厌氧生物处理和好氧生物处理两大类。

其中污水好氧生物处理法中的生物转盘法应用广泛。

传统的生物转盘主要是用转动的盘片替代了固定点滤料。

为了达到节省项目投资和提高设备处理的效率，降低生物转盘的动力消耗的目的。

近年来生物转盘有了一些新发展。

主要有以下几种工艺：空气驱动生物转盘、与曝气池合建的生物转盘是在活性污泥法曝气池中装备生物转盘、与沉淀池合建的生物转盘、藻类转盘、生物接触转盘。

2.生物转盘的应用2.1生物转盘在生活废水处理中的应用我国在污水处理中下水道的普及率很低，随着工业的发展，我国城市污水实际上主要是工业废水和生活污水的混合物。

在此之前大多数城市的生活污水处理都是利用的悬浮生长的活性污泥方法进行处理，但是随着污染水量的不断增加，负荷也越来越高，这样一来消耗的费用也在不断增加，占地面积也随之增大，最终使得污水处理的效率不断降低。

追根溯源这些污水的成分含有大量可降解的有机物，以及一些可以提供生物生长繁殖的碳、磷、氮、钾等营养物质，用生物转盘处理非常合适，同时生物转盘在生活污水处理中效率很高。

2.2 生物转盘在脱氮和脱磷中的应用生活污水中含有小部分的氮、磷，而这部分氮和磷如果不经过处理，直接排放会对农作物产生危害和水体中产生水化现象。

生物脱氮技术主要包括好氧和缺氧两种。

在氮气环境中微生物可以悬浮生长或者附着生长，因此在脱氮和脱磷中应用生物转盘可以增加脱氮脱磷的效率。

王亚龙、王英刚等采用多级生物转盘研究发现，生物转盘脱氮工艺中反硝化过程主要靠缺氧部分完成，其可以前置或者后置，若前置则不需要外加碳源，同时硝化和反硝化可以再同一个容器中反应完成。
