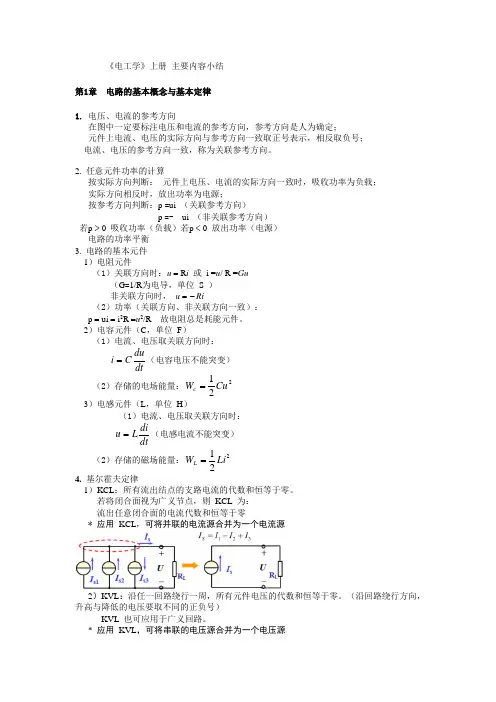

《电工学》上册 主要内容小结第1章 电路的基本概念与基本定律1. 电压、电流的参考方向在图中一定要标注电压和电流的参考方向，参考方向是人为确定；元件上电流、电压的实际方向与参考方向一致取正号表示，相反取负号；电流、电压的参考方向一致，称为关联参考方向。
2. 任意元件功率的计算按实际方向判断： 元件上电压、电流的实际方向一致时，吸收功率为负载； 实际方向相反时，放出功率为电源；按参考方向判断：p =ui （关联参考方向）p =-ui （非关联参考方向）若p > 0 吸收功率（负载）若p < 0 放出功率（电源）电路的功率平衡3. 电路的基本元件1）电阻元件（1）关联方向时：u = R i 或 i =u / R =Gu（G =1/R 为电导，单位 S ）非关联方向时， u = - Ri（2）功率（关联方向、非关联方向一致）：p = ui = i 2R =u 2/R 故电阻总是耗能元件。
2）电容元件（C ，单位 F ）（1）电流、电压取关联方向时：dtdu Ci =（电容电压不能突变） （2）存储的电场能量：221Cu W c = 3）电感元件（L ，单位 H ）（1）电流、电压取关联方向时： dtdi L u =（电感电流不能突变） （2）存储的磁场能量：221Li W L = 4. 基尔霍夫定律1）KCL ：所有流出结点的支路电流的代数和恒等于零。
若将闭合面视为广义节点，则 KCL 为：流出任意闭合面的电流代数和恒等于零* 应用 KCL ，可将并联的电流源合并为一个电流源2）KVL ：沿任一回路绕行一周，所有元件电压的代数和恒等于零。
（沿回路绕行方向，升高与降低的电压要取不同的正负号）KVL 也可应用于广义回路。
* 应用 KVL ，可将串联的电压源合并为一个电压源电流不同的电流源不能串联；电压不同的电压源不能并联。
5. 电位的计算：电路中某点至参考点的电压，记为“V X”通常设参考点的电位为零。

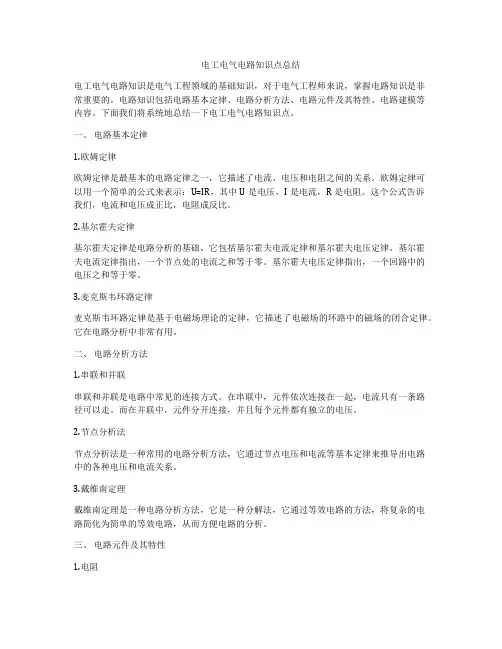

电工电气电路知识点总结电工电气电路知识是电气工程领域的基础知识，对于电气工程师来说，掌握电路知识是非常重要的。
电路知识包括电路基本定律、电路分析方法、电路元件及其特性、电路建模等内容。
下面我们将系统地总结一下电工电气电路知识点。
一、电路基本定律1.欧姆定律欧姆定律是最基本的电路定律之一，它描述了电流、电压和电阻之间的关系。
欧姆定律可以用一个简单的公式来表示：U=IR，其中U是电压，I是电流，R是电阻。
这个公式告诉我们，电流和电压成正比，电阻成反比。
2.基尔霍夫定律基尔霍夫定律是电路分析的基础，它包括基尔霍夫电流定律和基尔霍夫电压定律。
基尔霍夫电流定律指出，一个节点处的电流之和等于零。
基尔霍夫电压定律指出，一个回路中的电压之和等于零。
3.麦克斯韦环路定律麦克斯韦环路定律是基于电磁场理论的定律，它描述了电磁场的环路中的磁场的闭合定律。
它在电路分析中非常有用。
二、电路分析方法1.串联和并联串联和并联是电路中常见的连接方式。
在串联中，元件依次连接在一起，电流只有一条路径可以走。
而在并联中，元件分开连接，并且每个元件都有独立的电压。
2.节点分析法节点分析法是一种常用的电路分析方法，它通过节点电压和电流等基本定律来推导出电路中的各种电压和电流关系。
3.戴维南定理戴维南定理是一种电路分析方法，它是一种分解法，它通过等效电路的方法，将复杂的电路简化为简单的等效电路，从而方便电路的分析。
三、电路元件及其特性1.电阻电阻是电路中常见的元件，它的特性是阻碍电流流动。
电阻的大小由电阻值来描述，常用的单位是欧姆。
电阻的特性是随着温度的变化而变化。
2.电容电容是一种存储电荷的元件，它的特性是存储电荷并储能。
电容的大小由电容值来描述，常用的单位是法拉。
电容的特性是随着电压的变化而变化。
3.电感电感是一种存储磁场能量的元件，它的特性是存储磁场能量。
电感的大小由电感值来描述，常用的单位是亨利。
电感的特性是随着电流的变化而变化。
四、电路建模1.理想电路模型理想电路模型是电路分析中最简单的模型，它忽略了元件中的一些非理想因素，例如电阻的内阻、电容的等效电阻等。
《电工学》上册总结第1章电路的基本概念与基本定律（1）电路模型及理想电路元件的特点（2）电压、电流参考方向的意义：.电流与电压参考方向的关联参考方向，“–”的意义，正负功率的含义。
参考方向：在分析与计算电路时，对电量任意假定的方向。
实际方向与参考方向一致，电流(或电压)值为正值；实际方向与参考方向相反，电流(或电压)值为负值。
电压电流方向一致;关联参考方向.方向相反流与电压参考方向的关联参考方向，“–”的意义，正负功率的含义。
参考方向;在分析与计算电路时，对电量任意假定的方向。
实际方向与参考方向一致，电流(或电压)值为正值；实际方向与参考方向相反，电流(或电压)值为负值。
电压电流方向一致;关联参考方向.方向相反。
（3）基尔霍夫定律：在任一瞬间，流向任一结点的电流等于流出该结点的电流。
Ｉ= 0。
在任一瞬间，从回路中任一点出发，沿回路循行一周，则在这个方向上电位升之和等于电位降之和。
U = 0（4）了解电功率和功率平衡的概念.（5）额定值的意义：电器在正常条件下正常工作的允许值。
（6）参考电位与各点电压的关系：各点至参考点间的电压即为各点的电位。
电路中两点间的电压值是固定的，不会因参考点的不同而变，即与零电位参考点的选取无关。
重点与难点：参考方向；基尔霍夫定律；电路中电位，功率的计算第2章电路的分析方法（1)实际电源的两种模型及其等效变换（2）支路电流法：网孔=支路-（节点-1）=b-(n-1)=方程数（3）结点电压法：U=[(E1/R1)+(E2/R2)+(E3/R3)]/[(1/R1)+(1/R2)+(1/R3)+(1/R4)]（4）.叠加定理的内容及适用范围：对于线性电路，任何一条支路的电流，都可以看成是由电路中各个电源（电压源或电流源）分别作用时，在此支路中所产生的电流的代数和。
叠加原理只适用于线性电路。
线性电路的电流或电压均可用叠加原理计算，但功率P不能用叠加原理计算。
（5）戴维宁定理和诺顿定理的文字表述及应用：任何一个有源二端线性网络都可以用一个电动势为E的理想电压源和内阻R0 串联的电源来等效代替。

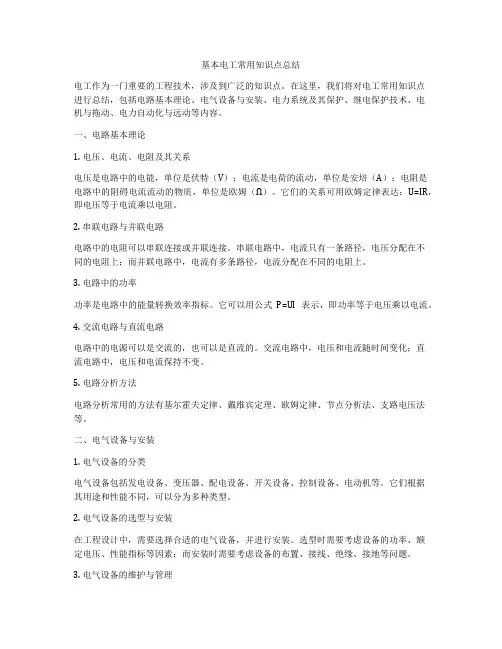

基本电工常用知识点总结电工作为一门重要的工程技术，涉及到广泛的知识点。
在这里，我们将对电工常用知识点进行总结，包括电路基本理论、电气设备与安装、电力系统及其保护、继电保护技术、电机与拖动、电力自动化与远动等内容。
一、电路基本理论1. 电压、电流、电阻及其关系电压是电路中的电能，单位是伏特（V）；电流是电荷的流动，单位是安培（A）；电阻是电路中的阻碍电流流动的物质，单位是欧姆（Ω）。
它们的关系可用欧姆定律表达：U=IR，即电压等于电流乘以电阻。
2. 串联电路与并联电路电路中的电阻可以串联连接或并联连接。
串联电路中，电流只有一条路径，电压分配在不同的电阻上；而并联电路中，电流有多条路径，电流分配在不同的电阻上。
3. 电路中的功率功率是电路中的能量转换效率指标。
它可以用公式P=UI表示，即功率等于电压乘以电流。
4. 交流电路与直流电路电路中的电源可以是交流的，也可以是直流的。
交流电路中，电压和电流随时间变化；直流电路中，电压和电流保持不变。
5. 电路分析方法电路分析常用的方法有基尔霍夫定律、戴维宾定理、欧姆定律、节点分析法、支路电压法等。
二、电气设备与安装1. 电气设备的分类电气设备包括发电设备、变压器、配电设备、开关设备、控制设备、电动机等。
它们根据其用途和性能不同，可以分为多种类型。
2. 电气设备的选型与安装在工程设计中，需要选择合适的电气设备，并进行安装。
选型时需要考虑设备的功率、额定电压、性能指标等因素；而安装时需要考虑设备的布置、接线、绝缘、接地等问题。
3. 电气设备的维护与管理电气设备在运行中需要进行维护与管理，以确保其正常运行。
维护包括定期的巡视、清洁、润滑、紧固及故障处理等。
4. 电气设备的安全电气设备在使用中需要注意安全。
注意事项包括接地、防触电、绝缘、过载保护、短路保护等。
三、电力系统及其保护1. 电力系统的组成电力系统包括发电厂、输电线路、变电站、配电网等。
它是将电能从发电厂输送到用户的系统。
电工学下册是一本涵盖电气工程基础知识的教材，以下是一些主要知识点的总结：一、电路基础1.电路的基本元件：电源、电阻、电感、电容等。
2.欧姆定律：电流、电压和电阻之间的关系。
3.基尔霍夫定律：节点电流定律和环路电压定律。
4.戴维南定理和诺顿定理：等效电路的计算方法。
5.正弦交流电路：电压、电流、阻抗和功率的计算。
6.三相交流电路：三相电压、电流和功率的计算，以及电动机的工作原理。
二、电子技术基础1.半导体材料：二极管、三极管等的工作原理和应用。
2.放大电路：共射、共基、共集电极放大电路的组成和工作原理。
3.振荡电路：RC、LC振荡电路的组成和工作原理。
4.稳压电源：稳压二极管、稳压管等的工作原理和应用。
5.数字电路基础：数制转换、逻辑门电路、组合逻辑电路和时序逻辑电路。
三、电机与变压器1.直流电机：工作原理、结构分类和应用。
2.交流电机：异步电动机和同步电动机的工作原理和应用。
3.变压器：工作原理、结构分类和应用，包括电力变压器和自耦变压器等。
4.电动机的控制：启动、调速和制动方法，包括继电接触器控制、PLC控制和变频器控制等。
四、电力电子技术1.电力半导体器件：晶闸管、GTO、GTR、IGBT等的工作原理和应用。
2.整流电路：单相和三相可控整流电路的工作原理和应用。
3.逆变电路：电压型和电流型逆变电路的工作原理和应用。
4.PWM控制技术：PWM控制原理和在逆变电路中的应用。
5.交流调压和斩波电路：交流调压和斩波电路的工作原理和应用。
五、自动控制系统1.自动控制系统的基本组成和分类。
2.开环控制和闭环控制系统的特点和应用。
3.自动控制系统的性能指标和分析方法。
4.PID调节器的工作原理和应用。
5.工业过程控制系统中的应用实例。
以上是电工学下册的主要知识点总结。
电工学下册知识点总结归纳电工学是一门研究电路、电机和电器等电气设备的学科，是现代工程技术中不可或缺的重要学科。
电工学下册主要涵盖了电路分析、电力系统、发电机、变压器、电动机等内容。
本文将对电工学下册的知识点进行总结归纳，以帮助读者更好地掌握相关知识。
一、电路分析电路分析是电工学重要的基础内容，它主要研究电路中电流、电压和功率等基本参数之间的关系。
电路分析主要包括直流电路和交流电路两部分。
1. 直流电路直流电路是指电流方向始终不变的电路。
在直流电路中，我们需要了解欧姆定律、基尔霍夫定律和电路分析方法，以确定电流、电压和功率的关系。
2. 交流电路交流电路是指电流方向随着时间而变化的电路。
在交流电路中，我们需要了解交流电路元件的阻抗、相位差和功率因数等概念，以及交流电路的分析方法，如复数方法和相量法。
二、电力系统电力系统是指由发电机、变电站、传输线路和配电系统等组成的供电系统。
电力系统的稳定运行对于现代社会的生产和生活至关重要。
1. 发电机发电机是将机械能转化为电能的设备。
在电工学下册中，我们需要了解发电机的基本原理、转子结构、励磁方式以及发电机的稳态和暂态特性等知识。
2. 变压器变压器是电力系统中常见的设备，用于改变电压的大小。
在电工学下册中，我们需要了解变压器的基本原理、结构、变压器的等效电路和变压器的性能参数等。
3. 电动机电动机是将电能转化为机械能的设备。
在电工学下册中，我们需要了解电动机的分类、基本原理、起动和制动方法，以及电动机的性能参数和调速控制等知识。
三、电器设备与安装电工学下册还涉及了电器设备的选择、布线与安装等内容。
电工学下册中的知识点包括电器设备的分类与特点、电线电缆的选择与敷设、接线盒的安装方法以及电气设备的保护和故障检测等。
1. 电器设备的分类与特点电器设备包括开关、插座、灯具等各种电器设备，我们需要了解不同电器设备的分类、使用特点和选购要点，以确保电气设备的安全与可靠运行。
电工学下册知识点总结归纳电工学是电气工程专业的基础课程之一，是学习电气工程相关专业的学生必须掌握的重要知识。
本文将对电工学下册的知识点进行总结归纳，帮助学生系统地掌握和理解这一重要学科的知识。
第一章三相谐波电压与电流的计算1.1 三相电压的波形和相位关系三相电源的电压波形是正弦波，各相之间的电压波形波形相位差为120°，并且大小相同。
三相电压的有效值与线电压的有效值之间的关系是U线=√3U相。
1.2 谐波电压的计算三相电压的谐波电压可以通过傅里叶级数展开进行计算，一般根据电网的谐波特性，选择不同的谐波含量来计算。
对于谐波电压的计算，需要了解电网的拓扑结构和特性参数，一般采用计算机仿真的方法进行计算。
1.3 谐波电压的影响谐波电压会导致电网中谐波电流的产生，同时还会引起谐波损耗，产生谐波干扰等问题。
对于这些问题，可以通过合理设计电网结构和选用合适的电器设备来解决。
1.4 三相不平衡电压的影响三相不平衡电压会导致电网中产生不平衡电流，同时还会引起功率因数下降，电动机转矩不均衡等问题。
对于这些问题，一般采用对称分量法进行分析和解决。
第二章电力系统的短路计算2.1 短路电流的计算电力系统的短路电流可以通过对称分量法进行计算，也可以通过有限元分析法进行计算。
对于电力系统的短路电流计算，需要结合电网的拓扑结构和特性参数来进行计算。
2.2 短路电流的影响短路电流会导致电网设备受到过载，同时还会引起电网的故障和事故。
对于这些问题，可以通过合理设计电网结构和选用合适的电器设备来解决。
2.3 短路电流的保护短路电流保护是保护电网设备不受到过载和损坏的重要手段。
对于短路电流保护，可以采用过流保护，零序保护和接地故障保护等方式来进行保护。
第三章电力系统的过电压计算3.1 过电压的产生过电压主要由电网中突然的负荷变化，系统故障和雷电等原因所引起。
对于这些问题，需要合理设计电网结构和选用合适的电器设备来解决。
3.2 过电压的计算过电压的计算可以采用瞬态分析法和频域分析法进行计算。
电工学(CAP4)总结《电工电子学》总结第4章数字集成电路 1．逻辑代数的运算规则 2．逻辑函数的表示及其化简（1）逻辑函数的表示方法——表达式、逻辑状态表（真值表）、逻辑图、波形图（2）逻辑函数各表示方法的相互转换（3）逻辑函数的化简——意义及代数化简法——与或表达式与与非表达式的相互转换3．门电路：（1）掌握门电路的表示方法：逻辑符号、逻辑功能（表达式、逻辑状态表、波形图）（2）常用的门电路：与门、或门、非门、与非门、或非门、异或门、同或门、三态门4．组合逻辑电路的特点、分析方法和设计方法5．常用组合逻辑电路部件：加法器、编码器、译码器、七段译码及显示例：右图电路，当AB分别为00、01和11时，输出F分别 BF为、6．触发器：（1）触发器的特点（2）触发器需要关心的问题：触发方式和逻辑功能（3）触发器的表示方法：图形符号、特性方程、逻辑状态转换表、逻辑状态转换图、波形图注意：异步输入端的作用。
（4）常见触发器：基本RS触发器、同步RS触发器、D锁存器、边沿D触发器、边沿J-K触发器、T和T‘触发器7．时序逻辑电路的分析方法及步骤 8．常用时序逻辑电路部件：（1）寄存器——数码寄存器——移位寄存器（2）计数器——二进制电路——十进制电路——任意进制电路注意：有效状态和无效状态；自启动问题。
例：分析如图所示时序逻辑电路，(1). 写出各触发器的驱动方程、状态方程及电路的输出方程；(2). 列出状态转换表，画出状态转换图和波形图；(3). 若CP的脉冲频率为1kHz，试计算F的脉宽tw和周期T。
FCPQ1Q0_ SdCP_ Sd Q0Q1F9．半导体存储器（1）只读存储器：结构与组成——已知存储二极管矩阵，写出存储内容（习题4.7.1）——已知存储内容，画出存储二极管矩阵（习题4.7.2）——存储容量：2n×m字位（2）随机存储器（RAM）：结构与组成，存储容量 10．如何用PROM实现组合逻辑电路（习题4.8.1）内容仅供参考。
电工知识点培训总结一、电工基础知识1. 电压、电流、电阻的概念和关系电压是电荷单位电量所具有的能量，是电场的强度，通常用字母U表示。
电流是单位时间内通过导体横截面的电荷量，通常用字母I表示。
电阻是材料阻碍电流通过的程度，通常用字母R表示。
它们之间的关系可以用欧姆定律来描述：U = I * R。
2. 电路的基本元件和符号电路的基本元件包括电源、导线、开关、电阻、电容和电感等。
它们的符号在电路图中有对应的标识，电工需要熟练掌握这些符号的含义和用法。
3. 电路的基本组成电路由电源、电阻和导线组成。
电源产生电压，电阻限制电流，导线传输电流。
电工需要了解不同种类的电路组成和特点，如串联电路、并联电路、混联电路等。
4. 安全用电知识电工需要了解安全用电知识，包括避免触电、火灾和爆炸的风险，正确使用绝缘工具和安全设备，严格执行用电操作规程等。
5. 电工常用工具和仪器电工常用的工具包括螺丝刀、扳手、钳子、电工刀、万用表、示波器等，需要了解这些工具的用途和使用方法，掌握操作技巧。
二、电工专业知识1. 交流电和直流电的特点和应用交流电和直流电是电工工作中经常接触的电压类型。
电工需要了解它们的特点和应用，掌握相应的安全操作方法。
2. 电路分析和计算电工需要能够进行电路的分析和计算，包括串并联电路的等效电阻、功率计算、电压和电流的关系等内容。
3. 电气设备安装和调试电工需要了解各种电气设备的安装和调试方法，包括电机、开关、保护装置等设备的安装调试流程和注意事项。
4. 电气维护和修理电工需要具备电气维护和修理的能力，能够定期对电气设备进行维护和保养，及时发现和排除故障。
5. 电气标准和规范电工需要了解国家相关的电气标准和规范，包括电气安全规程、电气装置规程、电气设备维护规定等标准，按照标准进行操作和管理。
三、电工工作技能1. 电工安全操作技能电工需要具备安全用电和操作的技能，包括绝缘操作、接地保护、电气设备的安装和检修等方面的操作技能。
电工学知识点电工学是一门研究电磁现象在工程技术领域中应用的科学，它涵盖了电路、电机、电磁场、电子技术等多个方面的知识。
以下将为您详细介绍一些重要的电工学知识点。
一、电路基础1、电路元件电路由电源、电阻、电容、电感等元件组成。
电源提供电能，电阻阻碍电流流动，电容储存电荷，电感储存磁能。
电阻的阻值决定了电流通过时的压降，其单位是欧姆（Ω）。
电容的电容量决定了其储存电荷的能力，单位是法拉（F）。
电感的电感量决定了其储存磁能的能力，单位是亨利（H）。
2、电路定律欧姆定律指出，在一段电路中，通过电阻的电流与电阻两端的电压成正比，与电阻值成反比，即 I ＝ U ／ R。
基尔霍夫定律包括电流定律和电压定律。
电流定律指出，在任何一个节点，流入节点的电流之和等于流出节点的电流之和。
电压定律指出，在任何一个闭合回路中，各段电压的代数和为零。
3、电路分析方法串联电路中，电流处处相等，总电阻等于各电阻之和，总电压等于各电阻上电压之和。
并联电路中，电压处处相等，总电阻的倒数等于各电阻倒数之和，总电流等于各支路电流之和。
二、电机1、直流电机直流电机由定子和转子组成。
定子提供磁场，转子通过电流在磁场中受力而转动。
直流电机的调速方法有改变电枢电压、改变励磁电流等。
2、交流电机交流电机分为异步电机和同步电机。
异步电机的转子转速略低于旋转磁场的转速，通过电磁感应产生转矩。
同步电机的转子转速与旋转磁场的转速相同。
三、电磁场1、磁场磁场是由电流产生的，磁力线的方向可以用安培定则确定。
磁感应强度表示磁场的强弱，单位是特斯拉（T）。
2、电磁感应当导体在磁场中运动或磁场发生变化时，会在导体中产生感应电动势。
这就是电磁感应现象，其大小可以用法拉第电磁感应定律计算。
四、电子技术1、半导体器件半导体材料如硅、锗等具有独特的导电特性。
常见的半导体器件有二极管、三极管、场效应管等。
二极管具有单向导电性，三极管可以放大电流。
2、模拟电子电路包括放大器、滤波器、振荡器等。
电⼯学复习总结资料第⼀章矿⼭供电系统1、矿⼭供电——矿⼭所需电能的供应和分配问题。
任务?为什么要⽤电能作为主要动⼒？）2、电⼒系统——电能由各种形式的发电⼚产⽣，经过输送、变换和分配，到达分散的电能⽤户，这些⽣产——变换——传输——分配——消费的环节,组成的⼀个有机整体，叫做电⼒系统4）、变、配电所：变电所是汇集电能、变换电压、分配电能的中间环节，它由各种电⼒变压器和配电设备组成。
不含电⼒变压器的变电所称为配电所。
(作⽤、区别、分类)5）、电⼒⽹：是指将输电线路，变、配电所和电⼒⽤户联起来的这⼀整体。
是电⼒系统的重要组成部分，担负着输送、变换和分配电能的任务2）、设备的额定电压：能使供电、⽤电设备正常运⾏并获得最佳经济效果的电压。
3）电⼒负荷：是指设备或线路正常运⾏时消耗和损耗的功率之和。
是供电系统规化、设计、设备选型以及发电、输电、变电布局的主要依据。
2）、电⼒负荷的分级：⑴⼀级负荷：当中断供电时，将造成⼈⾝伤亡者，或在政治、经济上造成重⼤损失者，为⼀级负荷。
⑵⼆级负荷：当中断供电时，将在政治、经济上造成较⼤损失者，为⼆级负荷。
⑶三级负荷：除⼀、⼆级负荷外，均为三级负荷。
3）、对电⼒负荷的供电要求：⑴⼀级：双电源双回路；⑵⼆级：双回路或专⽤，⑶三级：⽆要求。
4）⼀、对供电系统的基本要求；安全性，可靠性，优质性，经济性5）所谓基本路径是指电能从发电机到电动机(⽤户)所经过的最少环节和最少设备19）电系统结线：指由各种电⽓设备及其联结线根据⼀定的⽅法所构成的供电线路，其功能是汇集和分配电能。
7）母线：⼜称汇流排，是电路中的⼀个节点，是解决⼀个电源与多个负荷之间供电⽭盾的好办法8）供电系统的基本结线⽅式：放射式三种 * ⼲线式两种（树⼲式）* 环状式9）各级变电所常⽤结线⽅式：母线式三种 * 桥式三种 * 线路-变压器组式10）矿⼭供电系统图分析：（深井200⽶以上、浅井100—200⽶、平峒三种100⼀下11）矿井地⾯变电所：⑴靠近负荷中⼼（电能损失少）；⑵进出线⽅便（四周有开阔地，施⼯⽅便）；⑶避开污染源；（环境⽅⾯）⑷适宜的地质条件（顶底极条件、通风条件、滑坡、采空区、交通⽅便）；⑸避开危险区（炸药库、爆破区、多雷区）；(6)应有发展的余地（矿⼭的发展）。
低压电工常考知识点总结《低压电工常考知识点总结》哎呀，说起低压电工考试的知识点啊，真是让人又爱又恨。
总的感受就是内容还挺杂的，但是只要掌握了规律，也没那么可怕。
先说说具体的收获吧。
电路知识肯定是重中之重。
像欧姆定律，I = U/R 这个公式，那可太重要了。
它贯穿了很多电路分析的题目。
我记得有一道题是算一个电阻两端的电压，已知电阻值和通过的电流。
当时我就想，这不是直接用U = I×R就能算出来嘛，原来这简单公式就是关键。
还有基尔霍夫定律，回想起来才发现这个定律在复杂电路中真是拯救灵魂的存在。
它分电流定律和电压定律，电路的节点和回路分析都靠它。
比如说一个有多条支路交汇的节点，流入的电流一定等于流出的电流，这就是电流定律。
这不得不让我想起之前在做一个电路练习题的时候，如果没有基尔霍夫电流定律，我可能到现在都还在那望着电路图发呆。
在安全用电这块也有好多考点。
例如接地保护和接零保护的区别，这是非常容易混淆的点。
接地保护是设备金属外壳接地，万一设备漏电，电流就流入大地；接零保护呢，是把设备金属外壳接到零线上。
记住这个，在遇到相关的事故分析题就比较好解答了。
现在想想，这就像是给电器设备设置了两种不同的安全防护伞。
重要发现就是电工工具的使用和测量这块。
万用表不仅仅能测量电压、电流，还能测量电阻。
在使用的时候，一定要注意量程的选择。
我就曾经因为没选对量程，得到一个错误答案，这可是个教训。
还有绝缘电阻表，测量绝缘电阻的时候，必须要按照正确的操作步骤来，要不测量出来的数据根本就不准。
反思一下啊，之前在学习这些知识点的时候有时候就会死记硬背公式，没有真正去理解其中的原理。
这就导致在实际做一些综合性题目，尤其是那种几个知识点混在一起的题目时，就完全懵圈了。
这些知识点给我的启示就是，低压电工知识是一个体系，各个知识点之间都有关联，不能单独去看待。
而且一定要理解透彻每个知识点背后的原理，多做实际的练习题，把实际情况和知识点联系起来。
《电工电子学》总结
第4章数字集成电路
1．逻辑代数的运算规则
2．逻辑函数的表示及其化简
（1）逻辑函数的表示方法——表达式、逻辑状态表（真值表）、逻辑图、波形图
（2）逻辑函数各表示方法的相互转换
（3）逻辑函数的化简——意义及代数化简法
——与或表达式与与非表达式的相互转换3．门电路：
（1）掌握门电路的表示方法：逻辑符号、逻辑功能（表达式、逻辑状态表、波形图）
（2）常用的门电路：与门、或门、非门、与非门、或非门、异或门、同或门、三态门
4．组合逻辑电路的特点、分析方法和设计方法
5．常用组合逻辑电路部件：加法器、编码器、译码器、七段译码及显示
例：右图电路，当AB分别为00、01和11时，输出F分别为、和。
B F
6．触发器：
（1）触发器的特点
（2）触发器需要关心的问题：触发方式和逻辑功能
（3）触发器的表示方法：图形符号、特性方程、逻辑状态转换表、逻辑状态转换图、波形图
注意：异步输入端的作用。
（4）常见触发器：基本RS触发器、同步RS触发器、D锁存器、边沿D触发器、边沿J-K触发器、T
和T‘触发器
7．时序逻辑电路的分析方法及步骤
8．常用时序逻辑电路部件：
（1）寄存器——数码寄存器
——移位寄存器
（2）计数器——二进制电路
——十进制电路
——任意进制电路
注意：有效状态和无效状态；自启动问题。
例：分析如图所示时序逻辑电路，
(1). 写出各触发器的驱动方程、状态方程及电路的输出方程； (2). 列出状态转换表，画出状态转换图和波形图；
(3). 若CP 的脉冲频率为1kHz ，试计算F 的脉宽t w 和周期T 。
Q 0
Q 1
_ S d
CP
F
CP
_ S d Q 0
Q 1
F
9．半导体存储器
（1）只读存储器：结构与组成
——已知存储二极管矩阵，写出存储内容（习题4.7.1）
——已知存储内容，画出存储二极管矩阵（习题4.7.2）
——存储容量：2n×m字位
（2）随机存储器（RAM）：结构与组成，存储容量10．如何用PROM实现组合逻辑电路（习题4.8.1）。
