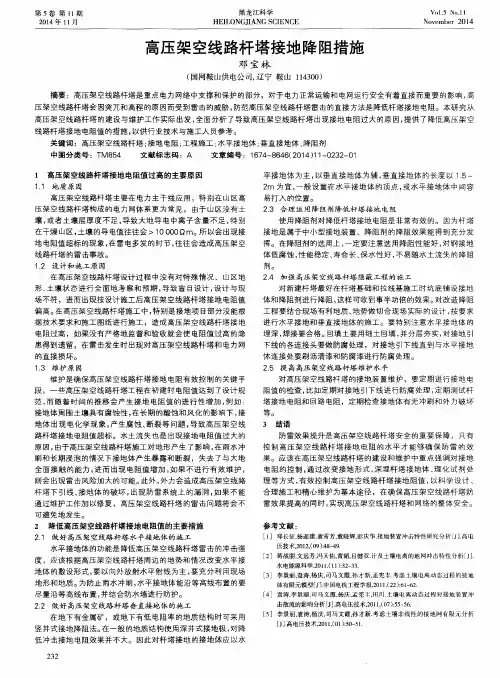

高压架空线路杆塔接地降阻措施探讨

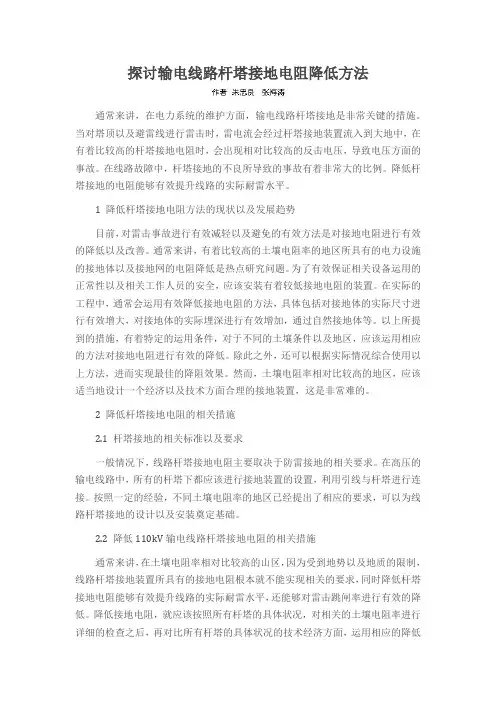

探讨输电线路杆塔接地电阻降低方法通常来讲，在电力系统的维护方面，输电线路杆塔接地是非常关键的措施。

当对塔顶以及避雷线进行雷击时，雷电流会经过杆塔接地装置流入到大地中，在有着比较高的杆塔接地电阻时，会出现相对比较高的反击电压，导致电压方面的事故。

在线路故障中，杆塔接地的不良所导致的事故有着非常大的比例。

降低杆塔接地的电阻能够有效提升线路的实际耐雷水平。

1 降低杆塔接地电阻方法的现状以及发展趋势目前，对雷击事故进行有效减轻以及避免的有效方法是对接地电阻进行有效的降低以及改善。

通常来讲，有着比较高的土壤电阻率的地区所具有的电力设施的接地体以及接地网的电阻降低是热点研究问题。

为了有效保证相关设备运用的正常性以及相关工作人员的安全，应该安装有着较低接地电阻的装置。

在实际的工程中，通常会运用有效降低接地电阻的方法，具体包括对接地体的实际尺寸进行有效增大，对接地体的实际埋深进行有效增加，通过自然接地体等。

以上所提到的措施，有着特定的运用条件，对于不同的土壤条件以及地区，应该运用相应的方法对接地电阻进行有效的降低。

除此之外，还可以根据实际情况综合使用以上方法，进而实现最佳的降阻效果。

然而，土壤电阻率相对比较高的地区，应该适当地设计一个经济以及技术方面合理的接地装置，这是非常难的。

2 降低杆塔接地电阻的相关措施2.1 杆塔接地的相关标准以及要求一般情况下，线路杆塔接地电阻主要取决于防雷接地的相关要求。

在高压的输电线路中，所有的杆塔下都应该进行接地装置的设置，利用引线与杆塔进行连接。

按照一定的经验，不同土壤电阻率的地区已经提出了相应的要求，可以为线路杆塔接地的设计以及安装奠定基础。

2.2 降低110kV输电线路杆塔接地电阻的相关措施通常来讲，在土壤电阻率相对比较高的山区，因为受到地势以及地质的限制，线路杆塔接地装置所具有的接地电阻根本就不能实现相关的要求，同时降低杆塔接地电阻能够有效提升线路的实际耐雷水平，还能够对雷击跳闸率进行有效的降低。

架空输电线路杆塔降低接地电阻的措施探讨摘要：输电线路的杆塔接地是输电线路里最重要的一环，是防止雷电危害不可或缺的措施之一。

为保证输电系统安全稳定运行，降低杆塔接地电阻是提高线路耐雷水平、减少线路雷击跳闸率的主要措施。

本文通过分析杆塔接地装置的一般要求、杆塔接地电阻超标的原因，从而探讨有效降低杆塔接地电阻的措施。

关键词：架空输电线路；杆塔；接地装置；接地电阻输电线路的杆塔接地是线路防雷的主要措施之一，其可靠性对保证电力系统的安全稳定运行具有重大的意义。

其中接地电阻指的是接地引下线、接地散流电阻和接触电阻，它是用来确保外来雷电流入地面，绝缘线路的设备，以便减少线路被雷击的跳闸率，避免跨步电压对人体产生伤害和提高运行可靠性。

降低杆塔接地电阻是提高线路耐雷水平、降低线路雷击跳闸率的主要措施。

1 雷电对输电线路的危害架空输电线路在运行中，由于杆塔接地不良而引发的雷害事故占线路故障率的比例较高，这主要是由于雷击杆顶或地线(避雷线)时，当雷电流通过杆塔接地装置泄流人地，由于接地电阻偏高，从而产生了较高的反击过电压所致。

这种由于线路遭受雷击时产生的过电压称为大气过电压，会使线路设备及其绝缘受到破坏而产生事故，若变电站防雷措施不良，甚至会造成变电站设备的损坏。

2 杆塔接地装置的一般要求根据《110—500kV架空送电线路设计技术规程》(DL／T5092—1999)中9．0．11节的要求：有地线的杆塔应接地。

在雷季干燥时，每基杆塔不连地线的工频接地电阻，不宜大于表l的要求。

表1 有地线(避雷线)的线路杆塔工频接地电阻范围在常规的输电线路工程中，高压架空线路杆塔的接地装置一般要求采用下列几种形式。

(1)在土壤电阻率P≤100Ω•m的潮湿地区，可利用铁塔和钢筋混凝土杆自然接地。

对发电厂、变电站的进线段应另设雷电保护接地装置。

在居民区，当自然接地电阻符合要求时，可不设人工接地装置。

(2)在土壤电阻率100Ω•m2000Ω•m的地区，可采用6～8根总长度不超过500m的放射形接地极或连续伸长接地极。

输电线路接地电阻问题和降阻措施浅析架空输电线路杆塔接地对电力系统的安全稳定运行至关重要，降低杆塔接地电阻是提高线路耐雷水平，减少线路雷击跳闸率的主要措施。

由于杆塔接地电阻高而产生的雷击闪络事故相当多。

由于在大部分位于高原山区，工程地质条件复杂，多数杆塔的接地电阻过高，且锈蚀严重，造成线路耐雷水平低，经常发生雷电绕击、反击，使线路跳闸，进而影响电网的安全稳定运行。

本文结合某高原山区220kV输电线路工程杆塔接地施工为例，论述了工程施工过程中接地电阻偏高的影响因素，经采用多种降阻方法，使之达到合格范围，对防止雷击跳闸、保证电网安全意义重大，以期为类似工程提供参考。

标签：电力系统;输电线路;接地电阻;影响因素;降阻方法1前言随着我国超高压、特高压电网的快速发展，输电线路防雷接地的重要性日益突出，但是高土壤电阻率地区的接地问题多年来一直没有彻底解决。

一方面，随着电力系统的发展，由雷击输电线路引起的事故时有发生，尤其在雷电活动频繁、土壤电阻率高和地形复杂的高原山区，雷击输电线路而引起的事故率更高。

另一方面，随着电力系统容量的迅速增加，输电线路发生单相接地故障时的短路电流也越来越大，从而流经地线的短路电流也越来越大，为了满足地线热稳定的需要，就要采用单位长度电阻较小的地线，从而导致地线的截面过大。

特别是随着OPGW复合光缆在电力系统中的广泛使用，这一问题越来越突出。

特别是在我国西北地区，气候干燥，降水稀少，输电线路路径又大多选择在高寒山区，工程区出露基岩类型较多，而位于山区的送电线路，由于土壤电阻率高、地形、地势复杂，交通不便施工难度大，杆塔接地电阻普遍偏高。

因此，如何有效地解决高原山区接地电阻超标的问题，降低高海拔山区复杂地形条件下输电线路接地电阻接地电阻是电网工程设计、施工、运行、验收共同面临的问题，降低杆塔接地装置的接地电阻具有非常重要的现实意义。

2 影响接地电阻的主要因素2.1 地质条件因素输电线路所处的地质条件对接地电阻影响较大，通过对不同地质条件下输电线路接地电阻大小的研究，主要表现在一下三个结论：①土壤电阻率和输电线路的杆塔接地电阻是正比例关系，所以土壤电阻率偏高是导致杆塔接地电阻超标的一个主要原因。

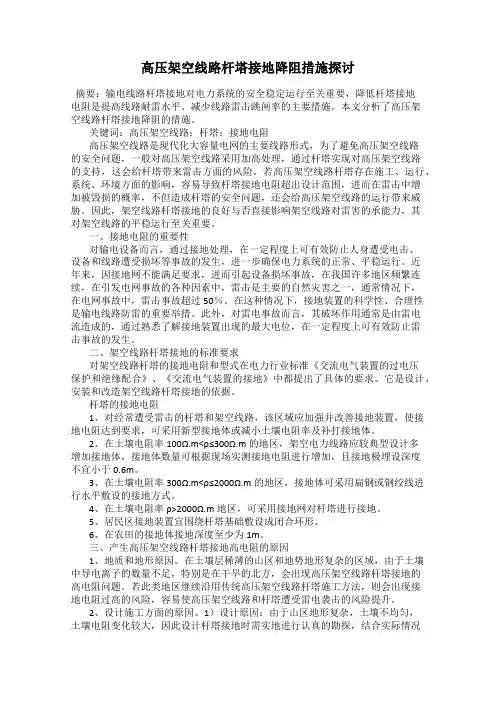

高压架空线路杆塔接地降阻措施探讨摘要：输电线路杆塔接地对电力系统的安全稳定运行至关重要，降低杆塔接地电阻是提高线路耐雷水平、减少线路雷击跳闸率的主要措施。

本文分析了高压架空线路杆塔接地降阻的措施。

关键词：高压架空线路；杆塔；接地电阻高压架空线路是现代化大容量电网的主要线路形式，为了避免高压架空线路的安全问题，一般对高压架空线路采用加高处理，通过杆塔实现对高压架空线路的支持，这会给杆塔带来雷击方面的风险。

若高压架空线路杆塔存在施工、运行、系统、环境方面的影响，容易导致杆塔接地电阻超出设计范围，进而在雷击中增加被毁损的概率，不但造成杆塔的安全问题，还会给高压架空线路的运行带来威胁。

因此，架空线路杆塔接地的良好与否直接影响架空线路对雷害的承能力，其对架空线路的平稳运行至关重要。

一、接地电阻的重要性对输电设备而言，通过接地处理，在一定程度上可有效防止人身遭受电击、设备和线路遭受损坏等事故的发生，进一步确保电力系统的正常、平稳运行。

近年来，因接地网不能满足要求，进而引起设备损坏事故，在我国许多地区频繁连续，在引发电网事故的各种因素中，雷击是主要的自然灾害之一，通常情况下，在电网事故中，雷击事故超过50％。

在这种情况下，接地装置的科学性、合理性是输电线路防雷的重要举措。

此外，对雷电事故而言，其破坏作用通常是由雷电流造成的，通过熟悉了解接地装置出现的最大电位，在一定程度上可有效防止雷击事故的发生。

二、架空线路杆塔接地的标准要求对架空线路杆塔的接地电阻和型式在电力行业标准《交流电气装置的过电压保护和绝缘配合》、《交流电气装置的接地》中都提出了具体的要求。

它是设计、安装和改造架空线路杆塔接地的依据。

杆塔的接地电阻1、对经常遭受雷击的杆塔和架空线路，该区域应加强并改善接地装置，使接地电阻达到要求，可采用新型接地体或减小土壤电阻率及补打接地体。

2、在土壤电阻率100Ω.m<ρ≤300Ω.m的地区，架空电力线路应较典型设计多增加接地体，接地体数量可根据现场实测接地电阻进行增加，且接地极埋设深度不宜小于0.6m。

送电线路杆塔接地及降阻方法摘要：架空输电线路的雷击跳闸一直是困扰电网安全供电的难题。

理论和运行实践证明，500kV及以下输电线路，雷击送电线路杆塔引起其电位升高造成“反击”跳闸的次数占了线路跳闸总次数的绝大部分。

在绝缘配置一定时，影响雷击输电线路反击跳闸的主要因素是雷电流的泄放通道是否畅通。

杆塔接地的目的是保证雷击时雷电流能够流入大地，保护线路上设备的绝缘，从而有效地降低线路的雷击跳闸率。

基于此，本文将着重分析探讨送电线路杆塔接地及降阻方法，以期能为以后的实际工作起到一定的借鉴作用。

关键词：送电线路；杆塔接地；降阻1、送电线路杆塔接地电阻测量1.1、三极法三极法是由接地装置、电流极和电压极组成三个电极测量接地电阻的方法。

在输电线路杆塔附近分别布置电流极和电压极，用电压表测量接地装置G与电压极P之间的电位差Ug，电流表测量通过接地装置流入地中的电流Ig，得到了Ug和Ig，就可以求出接地装置的工频接地电阻Rg，即Rg=Ug/Ig，如图1所示。

在使用三极法测量时要合理布置电流极和电压极的位置，其布置方式主要有两种：直线法和夹角法。

1）直线三极法。

电压极与电流极测量线在同一水平线上，如图1。

电流极C到被测杆塔距离DGC=4L，电压极P到杆塔距离DGP=2.5L，当DGC很难取到4L时，如果接地装置周围的土壤比较均匀，那么DGC可取3L，而DGP取1.85L（L为接地装置的长度）。

2）夹角三极法。

电压极与电流极设置一定的角度θ，且电压极P与电流极C到杆塔基础边缘的直线距离相等，即DGP=DGC，如图2所示。

采用夹角三极法测量时，当DGP=DGC越大，夹角θ越接近30°时，误差越小，角度的的偏差直接影响测量结果的误差。

当DGP=DGC=2L，夹角θ=30°时，误差小于4%，这个误差与直线三极法中DGP=2.5L，DGC=4L时的误差比较接近（L为接地装置的长度）。

1.2、钳表法电阻钳表法是使用钳形接地电阻测试仪对有避雷线且多基杆塔避雷线直接接地的架空输电线路杆塔接地装置的接地电阻进行测试的方法。

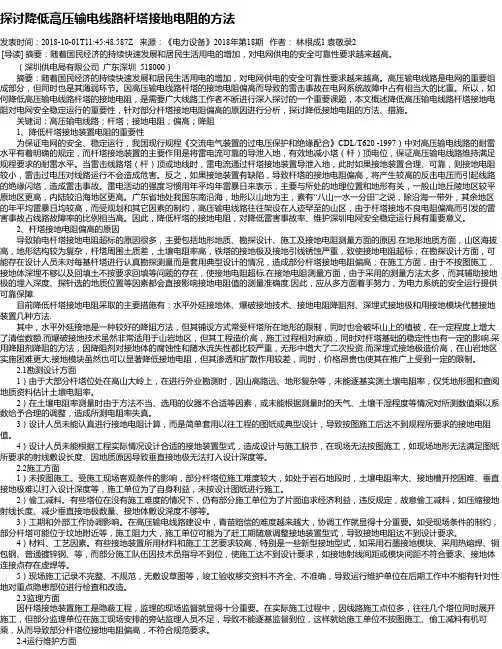

探讨降低高压输电线路杆塔接地电阻的方法发表时间：2018-10-01T11:45:48.587Z 来源：《电力设备》2018年第18期作者：林根成1 袁敬录2 [导读] 摘要：随着国民经济的持续快速发展和居民生活用电的增加，对电网供电的安全可靠性要求越来越高。

（深圳供电局有限公司广东深圳 518000）摘要：随着国民经济的持续快速发展和居民生活用电的增加，对电网供电的安全可靠性要求越来越高。

高压输电线路是电网的重要组成部分，但同时也是其薄弱环节。

因高压输电线路杆塔的接地电阻偏高而导致的雷击事故在电网系统故障中占有相当大的比重。

所以，如何降低高压输电线路杆塔的接地电阻，是需要广大线路工作者不断进行深入探讨的一个重要课题，本文概述降低高压输电线路杆塔接地电阻对电网安全稳定运行的重要性，针对部分杆塔接地电阻偏高的原因进行分析，探讨降低接地电阻的方法、措施。

关键词：高压输电线路；杆塔；接地电阻；偏高；降阻 1、降低杆塔接地装置电阻的重要性为保证电网的安全、稳定运行，我国现行规程《交流电气装置的过电压保护和绝缘配合》CDL/T620 -1997）中对高压输电线路的耐雷水平有着明确的规定，而杆塔接地装置的主要作用是将雷电流可靠的导泄入地，有效地减小塔（杆）顶电位，保证高压输电线路维持满足规程要求的耐雷水平。

当雷击线路塔（杆）顶或地线时，雷电流通过杆塔接地装置导泄入地，此时如果接地装置合理、可靠，则接地电阻较小，雷击过电压对线路运行不会造成危害。

反之，如果接地装置有缺陷，导致杆塔的接地电阻偏高，将产生较高的反击电压而引起线路的绝缘闪络，造成雷击事故。

雷电活动的强度习惯用年平均年雷暴日来表示，主要与所处的地理位置和地形有关，一般山地丘陵地区较平原地区更高，内陆较沿海地区更高。

广东省地处我国东南沿海，地形以山地为主，素有“八山一水一分田”之说，除沿海一带外，其余地区的年平均雷暴日均较高，而受规划和其它因素的制约，高压输电线路往往架设在人迹罕至的山区，由于杆塔接地不良电阻偏高而引发的雷害事故占线路故障率的比例相当高。

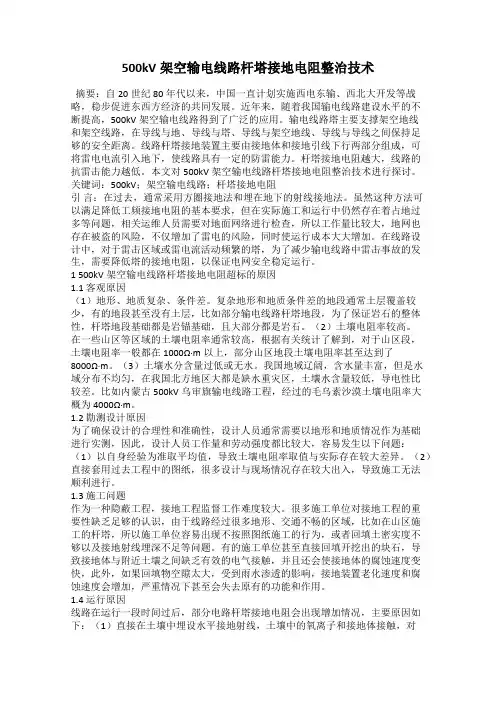

500kV架空输电线路杆塔接地电阻整治技术摘要：自20世纪80年代以来，中国一直计划实施西电东输、西北大开发等战略，稳步促进东西方经济的共同发展。

近年来，随着我国输电线路建设水平的不断提高，500kV架空输电线路得到了广泛的应用。

输电线路塔主要支撑架空地线和架空线路，在导线与地、导线与塔、导线与架空地线、导线与导线之间保持足够的安全距离。

线路杆塔接地装置主要由接地体和接地引线下行两部分组成，可将雷电电流引入地下，使线路具有一定的防雷能力。

杆塔接地电阻越大，线路的抗雷击能力越低。

本文对500kV架空输电线路杆塔接地电阻整治技术进行探讨。

关键词：500kV；架空输电线路；杆塔接地电阻引言：在过去，通常采用方圈接地法和埋在地下的射线接地法。

虽然这种方法可以满足降低工频接地电阻的基本要求，但在实际施工和运行中仍然存在着占地过多等问题，相关运维人员需要对地面网络进行检查，所以工作量比较大，地网也存在被盗的风险，不仅增加了雷电的风险，同时使运行成本大大增加。

在线路设计中，对于雷击区域或雷电流活动频繁的塔，为了减少输电线路中雷击事故的发生，需要降低塔的接地电阻，以保证电网安全稳定运行。

1 500kV架空输电线路杆塔接地电阻超标的原因1.1 客观原因（1）地形、地质复杂、条件差。

复杂地形和地质条件差的地段通常土层覆盖较少，有的地段甚至没有土层，比如部分输电线路杆塔地段，为了保证岩石的整体性，杆塔地段基础都是岩锚基础，且大部分都是岩石。

（2）土壤电阻率较高。

在一些山区等区域的土壤电阻率通常较高，根据有关统计了解到，对于山区段，土壤电阻率一般都在1000Ω·m以上，部分山区地段土壤电阻率甚至达到了8000Ω·m。

（3）土壤水分含量过低或无水。

我国地域辽阔，含水量丰富，但是水域分布不均匀，在我国北方地区大都是缺水重灾区，土壤水含量较低，导电性比较差。

比如内蒙古500kV乌审旗输电线路工程，经过的毛乌素沙漠土壤电阻率大概为4000Ω·m。

浅析220kV南华线杆塔接地降阻措施摘要：220kV南华线为新建220kV交流架空输电线路，起于已建南平500kV 变220kV构架，止于已建的220kV华阳变，线路全长80.612km。

工程技术人员于2009年4月至2009年7月将线路杆塔接地电阻进行了实测，发现杆塔接地电阻超标率高达90％之多，进行降阻处理势在必行，文章主要对降阻措施进行分析。

关键词：架空输电线路；杆塔接地电阻：降阻因福建是多雷区，为了保证线路的防雷安全，福建省电力公司在“反措”中又根据福建省的实际情况对线路杆塔接地电阻进行了严格规定，其线路进线段杆塔的接地电阻要求降到10Ω以下，其余杆塔接地要求按照相关行业标准要求折半执行，如表1所示。

1线路杆塔接地电阻偏高原因分析我们通过所搜集的资料，并对现场复测的杆塔的地形地貌、土质情况、施工情况、射线布置情况、回填土等方面进行了勘察、分析，总结出了线路接地电阻超标的原因。

1.1地质结构复杂、土壤电阻率偏高①土壤电阻率偏高。

该线路所经地区地形以丘陵、山地为主，绝对海拔较高，地质结构复杂。

通过典型杆塔所在地的土质调查发现，土壤松散，含有较多的碎石颗粒。

每基杆塔我们都从不同方位进行了土壤电阻率的测量，测量的杆塔土壤电阻率均在3000Ω·m以上，土壤电阻率偏高，而土壤电阻率与杆塔接地电阻成非线性正比关系，从而使得接地电阻偏高。

②土壤电阻率分布不均匀。

现场实测发现存在土壤电阻率分布不均匀的情况，不但不同杆塔所在处土壤电阻率差异较大，而且个别杆塔不同方位的土壤电阻率也有差异。

③地形对接地射线放射的局限性。

该线路大部分杆塔位于地形复杂的山顶或者半山腰，由于地形坡度较大，很难在等高面上做放射形接地极。

个别杆塔甚至由于地形的限制，接地极的放射长度根本无法达到设计值。

④土质结构变化较大。

现场调查发现，杆塔所在处土质结构变化较大也是影响杆塔接地电阻的原因之一。

本线路所经山地丘陵地形存在土质分层的情况，表层为粉质粘土，厚度为1-3m，下层为强风化岩。

降低110kV输电线路杆塔接地电阻的方法探讨摘要：通常来讲，在电力系统的维护方面，输电线路杆塔接地是非常关键的措施.当对塔顶以及避雷线进行雷击时，雷电流会经过杆塔接地装置流入到大地中，在有着比较高的杆塔接地电阻时，会出现相对比较高的反击电压，导致电压方面的事故.在线路故障中，杆塔接地的不良所导致的事故有着非常大的比例.降低杆塔接地的电阻能够有效提升线路的实际耐雷水平.文章分析了降低杆塔接地电阻的相关措施，同时也为其它高土壤电阻率地区杆塔接地装置的设计和改提供了参考关键词：100KV；输电线路；杆塔；接地电阻一、现场探测架空线路杆塔的相关接地装置状况1.1 杆塔接地装置存在的问题第一，杆塔接地电阻出现超标现象。

在接地装置中，接地电阻超标是存在最为普遍的一个问题，经过一定的调查发现，经常发生电阻超标的地段一般都是雷电活动相对比较频繁的山区。

因为山区有着相对比较复杂的地势，大部分都是岩石，有着相对比较高的土壤电阻率，因此会导致接地电阻超标的现象。

第二，因为山区地势复杂，有着难度比较高的接地装置的施工，在实际施工的过程中，根本就不能根据设计图纸来进行施工，同时又严重缺少监督，这就导致接地装置会在一定程度上留下隐患，例如经过一定的检查，杆塔接地装置往往未按照图纸来对接地体进行适当的敷设。

第三，接地体的地埋深浅，未运用黏土进行回填，接地体和其周围的土壤有着相对比较大的接触电阻，尤其是岩石地带，有着30厘米以下的接地体埋深，大部分运用的都是碎石回填，还有的接地体裸露在地面上，与大地没有充分接触，还会出现非常严重的腐蚀，导致接地电阻的增大。

1.2 杆塔接地引下线以及接地极腐蚀严重通常来讲，在接地装置中，接地引下线与接地体的腐蚀是非常普遍的问题。

以下是出现腐蚀现象的四个部位：第一，接地体与引下线水平以及垂直的连接处，因为有着不同的腐蚀电位，会非常容易发生电化学方面的腐蚀，还有些形成了开路的状态。

第二，杆塔与接地线的螺丝连接处。

浅谈输电杆塔接地电阻影响因素及降阻措施摘要：输电线路杆塔接地对电力系统的安全稳定运行至关重要，由于杆塔接地不良而发生的雷害事故所占的线路故障比例非常高。

本文阐述了杆塔接地的普遍性要求，并对输电线路杆塔中接地电阻偏高原因及其降阻措施方面进行了分析探讨。

关键词：输电线路；杆塔接地；影响因素；降阻措施输电线路的接地，既是杆塔保护接地，又是线路防雷保护接地。

接地装置的设计施工及运行维护，是一个系统的工程，只有全过程质量控制，才能保证线路的接地始终处于良好状态，才能保证线路安全运行。

1 输电杆塔接地的普遍性要求1.1 对杆搭接地电阻要求关于杆搭的接地电阻，DL/T620—1997《交流电气装置的过电压保护和绝缘配合》第6.1.4条规定：有避雷线的线路，每基杆塔不连避雷线的工频接地电阻，在雷季干燥时，不宜超过表1所列数值表l 有避雷线的线路杆塔的工频接地电阻土壤电阻率(Ω&#8226;m)≤100＞100～500 ＞500～1000 ＞1000～2000 ＞2000接地电阻(Ω)10 15 20 25 30注：如土壤电阻率超过2000Ω&#8226;m，接地电阻很难降低到30Ω时，可采用6～8根总长不超过500m 的放射形接地体，或采用连续伸长接地体，接地电阻不受限制。

对杆塔接地电阻的要求是随着杆塔所在位置的土壤电阻率的升高而放宽的。

这是考虑到投资与电网安全的一种最优“性价比”。

在雷电活动强烈的地方和经常发生雷击故障的杆塔和线段，应尽可能地降低杆塔接地电阻。

规程第6.1.7条还规定：中雷区及以上地区35kV 及66kV 无避雷线线路宜采取措施，减少雷击引起的多相短路和两相异点接地引起的断线事故，钢筋混凝土杆和铁塔宜接地，接地电阻不受限制，但多雷区不宜超过30Ω。

钢筋混凝土杆和铁塔应充分利用其自然接地作用，在土壤电阻率不超过100Ω&#8226;m或有运行经验的地区，可不另设人工接地装置。

浅谈降低输电线路杆塔接地电阻的整改措施摘要：架空输电线路雷击跳闸会给用电的传输造成很大困然，然而合格的杆塔接地电阻是防止其发生的重要保证。

本文针对线路运维工作中通常使用的接地电阻值测量方法展开分析，比较不同测量方法的使用范围与实际应用，并针对造成杆塔接地电阻值较高的原因进行研究，提出有效降低杆塔接地电阻的整改措施，进而提高输电线路的防雷水平。

关键词：防雷；输电线路；接地电阻；测量方法；接地整改1输电线路杆塔接地电阻架空输电线路的雷击跳闸一直是困扰电网安全供电的难题。

近年随着电网的发展，雷击输电线路而引起的跳闸、停电事故日益增多，据电网故障分类统计表明：高压线路运行的总跳闸次数中，由于雷击引发的故障约占50%—60%。

尤其是在多雷、电阻率高、地形复杂的山区，雷击输电线路引起的故障次数更多，寻找故障点、事故抢修更困难，带来的损失更大。

理论和运行实践证明，雷击送电线路杆塔引起其电位升高造成线路“反击”跳闸的次数占了线路跳闸总次数的绝大部分。

在绝缘配置一定时，影响雷击输电线路反击跳闸的主要因素是接地电阻的大小。

所以，做好接地装置的检查已成为线路防雷的一项重要工作。

2测量杆塔工频接地电阻的方法2.1钳表法测量杆塔接地电阻目前110kV及以下输电线路巡检工作通常采用钳表法测量杆塔工频接地电阻。

钳表法由于其具有快速测试、操作简单等优点因此被普遍使用，但是使用钳表测量时必须满足所测线路杆塔具有避雷线，且多基杆塔的避雷线直接接地的要求，且该种测量方法在着精度不高特，而且钳口法测量采用电磁感应原理，易受干扰，测量误差比较大，不能满足高精度测量要求。

图1为钳表法测量杆塔接地电阻的原理图。

其中Rx为被测杆塔的接地电阻，R1，R2...Rn分别为通过避雷线连接的各基杆塔的接地电阻；E为接地装置的对地电压，即接地体与大地零电位参考点之间的电位差；I为通过接地装置泄放人大地的电流。

钳表法虽然使用起来简单方便，工作量小，但对于钳形接地电阻测试仪最理想的应用是用在分布式多点接地系统中。

对输电线路杆塔接地电阻偏高原因分析及降阻措施探讨作者：王彬来源：《科学与财富》2011年第03期[摘要] 本文主要对输电线路杆塔接地电阻方面目前存在的问题进行了分析，结合工程实际提出了降低杆塔接地电阻的有效措施和方法，通过对比找到降低杆塔接地电阻后的防雷效果。

[关键词]改善线路杆塔接地电阻一、目前我公司线路状况：输电线路杆塔的接地电阻值大小对线路的防雷效果至关重要，特别是对输电线路的耐雷水平及可靠性供电影响较大。

位于山区的输电线路，由于土壤含泥量低导致土壤电阻率偏高、杆塔接地电阻难以降低。

如南充220kV保荆线位于山区的杆塔有许多接地电阻偏高，有的甚至高达一百多欧姆，结果该线路在2006年接地改造之前雷击跳闸率居高不下，全年共跳闸2次。

同样我公司110kV山复线因接地电阻原因造成2007年共跳闸3次，再如我公司的220kV 荆大西线，由于位于山区的杆塔接地电阻偏高，每年都有多次雷击跳闸事故发生，经查发生雷击事故的杆塔均为接地电阻偏高的杆塔。

对输电线路雷击事故进行分析发现，经常发生雷击事故的线路杆塔，一般都是若干基杆塔接地电阻连续偏高，或有大跨越、大档距存在、且周围没有高大建筑物，雷击时往往造成线路开关跳闸甚至架空地线被雷电流熔断。

这是因为在这些地段线路一旦遭受雷击相邻杆塔不能有效分流，由于接地电阻较高使电流无法入地，造成了较高的塔顶电位，一旦绝缘子串两端的冲击电压大于绝缘子50%的放电电压时，绝缘子便会发生闪络——“反击”。

输电线路上产生的大气过电压主要有两种：一是雷击输电线路附近地面时由电磁感应引起的,称为感应雷过电压。

（110kV及以上的绝缘子50%放电电压远远大于感应雷过电压，一般认为110kV及以上线路不会由于感应雷而引起跳闸，35kV及以下线路则会由于应雷而引起跳闸）二是雷直击线路或杆塔引起的,称为直击雷过电压。

一般直击雷有两种形式，一是反击（雷击直接击在杆塔或架空地线上引起的线路跳闸），一是绕击（雷绕击导线引起的线路跳闸）雷击造成输电线路事故一般有3种情况：1.1 接地电阻超标，造成输电线路耐雷水平降低，此时雷击避雷线或塔顶，杆塔电位升高引起反击使线路跳闸；1.2 接地电阻合格，但是由于雷电流太大，超过了线路设计的耐雷水平，此时雷击避雷线或塔顶，反击使线路跳闸；1.3 雷绕击到线路，使线路跳闸。

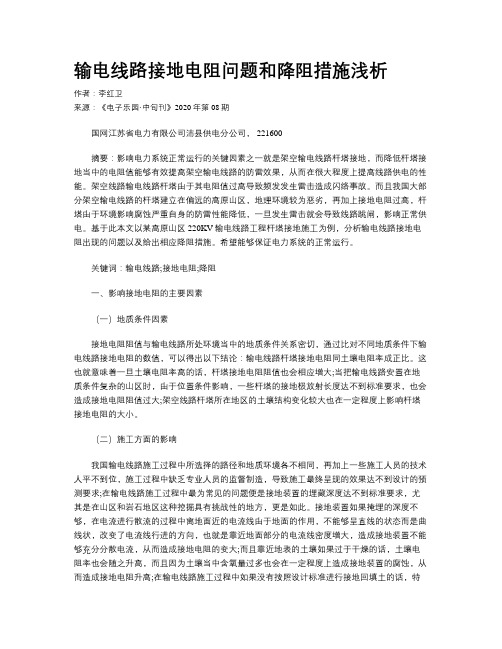

输电线路接地电阻问题和降阻措施浅析作者：李红卫来源：《电子乐园·中旬刊》2020年第08期国网江苏省电力有限公司沛县供电分公司， 221600摘要：影响电力系统正常运行的关键因素之一就是架空输电线路杆塔接地，而降低杆塔接地当中的电阻值能够有效提高架空输电线路的防雷效果，从而在很大程度上提高线路供电的性能。

架空线路输电线路杆塔由于其电阻值过高导致频发发生雷击造成闪络事故。

而且我国大部分架空输电线路的杆塔建立在偏远的高原山区，地理环境较为恶劣，再加上接地电阻过高，杆塔由于环境影响腐蚀严重自身的防雷性能降低，一旦发生雷击就会导致线路跳闸，影响正常供电。

基于此本文以某高原山区220KV输电线路工程杆塔接地施工为例，分析输电线路接地电阻出现的问题以及给出相应降阻措施。

希望能够保证电力系统的正常运行。

关键词：输电线路;接地电阻;降阻一、影响接地电阻的主要因素（一）地质条件因素接地电阻阻值与输电线路所处环境当中的地质条件关系密切，通过比对不同地质条件下输电线路接地电阻的数值，可以得出以下结论：输电线路杆塔接地电阻同土壤电阻率成正比。

这也就意味着一旦土壤电阻率高的话，杆塔接地电阻阻值也会相应增大;当把输电线路安置在地质条件复杂的山区时，由于位置条件影响，一些杆塔的接地极放射长度达不到标准要求，也会造成接地电阻阻值过大;架空线路杆塔所在地区的土壤结构变化较大也在一定程度上影响杆塔接地电阻的大小。

（二）施工方面的影响我国输电线路施工过程中所选择的路径和地质环境各不相同，再加上一些施工人员的技术人平不到位，施工过程中缺乏专业人员的监督制造，导致施工最终呈现的效果达不到设计的预测要求;在输电线路施工过程中最为常见的问题便是接地装置的埋藏深度达不到标准要求，尤其是在山区和岩石地区这种挖掘具有挑战性的地方，更是如此。

接地装置如果掩埋的深度不够，在电流进行散流的过程中离地面近的电流线由于地面的作用，不能够呈直线的状态而是曲线状，改变了电流线行进的方向，也就是靠近地面部分的电流线密度增大，造成接地装置不能够充分分散电流，从而造成接地电阻的变大;而且靠近地表的土壤如果过于干燥的话，土壤电阻率也会随之升高，而且因为土壤当中含氧量过多也会在一定程度上造成接地装置的腐蚀，从而造成接地电阻升高;在输电线路施工过程中如果没有按照设计标准进行接地回填土的话，特别是在岩石地段进行施工时，因为不便挖掘导致一些施工人员直接将挖出来的碎石填补回去，但是又没有夯实碎石，不但加大了接地装置和土壤之间的接触电阻阻值，而且一旦遭受雨水冲刷就会造成水土流失，甚至会造成接地装置暴露在地面。

输电线路杆塔接地及降阻措施探讨发布时间：2022-12-06T06:21:45.901Z 来源：《福光技术》2022年23期作者：邹新骜[导读] 近年来由于杆塔接地不良造成的雷害事故的机率越来越高，主要是由于雷电流通过杆塔接地装置入地后，因为电阻过高，进而产生较高的电击反应。

辽宁省送变电工程有限公司辽宁沈阳 110072摘要：近年来由于杆塔接地不良造成的雷害事故的机率越来越高，主要是由于雷电流通过杆塔接地装置入地后，因为电阻过高，进而产生较高的电击反应。

导致杆塔接地电阻过高的原因有很多，设计效果和施工程序等都是影响因素，此外地质条件、自然条件等都是主要原因，因此在设计中要重视电线路杆接地装置的设计，保证接地装置的稳定性。

关键词：输电线路；接地装置；降组措施引言接地是电力系统设备和设施保持稳定和安全的重要策略与方式，输电线路杆塔接地是维护杆塔稳定，实现杆塔运行安全的前提，传统的输电线路杆塔接地只注重耐雷水平提高、降低跳闸率等环节，这虽然能够确保输电线路杆塔的稳定，但是不能够有效防治输电线路杆塔其他电力事故和雷击伤害。

为了提高输电线路杆塔接地的有效性和提升输电线路杆塔的稳定性，应该结合输电线路杆塔的设计与施工，从输电线路杆塔内外因素分析出发，确定影响输电线路杆塔接地组织的各方面因素，进而找到在电力工程建设和输电线路杆塔维护中控制电阻，做到接地的措施与方法，以适应电力实际建设和系统安全需要。

一、产生输电线路杆塔接地电阻偏高的主要原因1.1环境原因一方面，输电线路杆塔接地区域内出现土壤导电性差，电阻率高的实际问题，这会影响输电线路杆塔接地的效果，形成接地电阻阻值过高，影响防雷系统对雷电的下泄，出现雷电对输电线路杆塔的直接与间接伤害。

另一方面，输电线路杆塔施工区域地形复杂，没有给输电线路杆塔接地足够的空间和土壤设置符合安全水平的接地系统，不但给输电线路杆塔工程带来影响，也给输电线路杆塔工程带来极大风险。

此外，在干旱区域进行输电线路杆塔建设，由于土壤中缺乏导电离子数量，使输电线路杆塔接地难于实现功能，在不能有效降低接地阻值的同时，带来输电线路杆塔的雷击风险。

电力科技浅析输电线路杆塔接地及其降阻措施李展汉广东电网佛山高明供电局，广东 高明 528500摘要： 在这里主要对输电线路的杆塔接地中的一些要求和重要的计算方法进行介绍和研究，对给接地电阻有重大影响的因素给予研究 和探究，最后对一些能够使得高压架空线路的杆塔接地阻值有所降低的有效的措施给予研究和说明。

关键词： 输电线路；杆塔；接地；电阻；措施 中图分类号：TM726 文献标识码：B 文章编号：1006-8465（2016）09-0091-02 引言 在实际的工作和运用中，高压架空线路的杆塔是具有重要影响 力的一部分，特别是其在电力网络中产生的在保护以及支撑两个方 面的作用，这两个方面的重要作用对电力正常的运送以及对电网安 全运行有着重要的作用。

在实际的运用中，经常会出现一些意外， 例如在高压架空线路的杆塔的运用中就会经常出现雷击的故障和风 险，这个故障究其原因主要是由高程和突兀等两个方面的原因引造 成的，为了很好的对雷击这个故障和危险进行有效的预防，经过研 究和实践发现有效的方式就是把杆塔接地电阻减弱。

下文主要探讨 接地电阻的主要影响因素，并提出了降低接地电阻的措施。

1 输电线路杆塔接地一般要求及计算方法 1.1 输电线路杆塔接地设计要求 依据实际额经验，对于有避雷线存在的线路，在出现任何一个 杆塔与工频的接地电阻之间互相不进行连接的情况时，就要对防热 防潮这个问题进行着重的关注和重视，在实际中得出的具体研究数 据值如表 1 所示。

表 1 避雷线的线路杆塔接地电阻土壤电阻率（Ωm） 接地电阻（Ω） 10 100-500 15 500-1000 20在实践过程中由于投资电网之间的安全综合关系，要求针对杆 塔的位置适当的改变。

如果雷电活动频繁，对输电线路造成伤害， 将发生雷击故障的杆塔和线段进行分析，尽量降低电阻。

在实际的 安装和连接装置的时候以及在对这些装置的实际运用中，对于线路 杆塔进行接地这一操作的具体目的要有明确的认知，在运用中一定 要努力把对接地电阻的冲击进行降低和减小。
