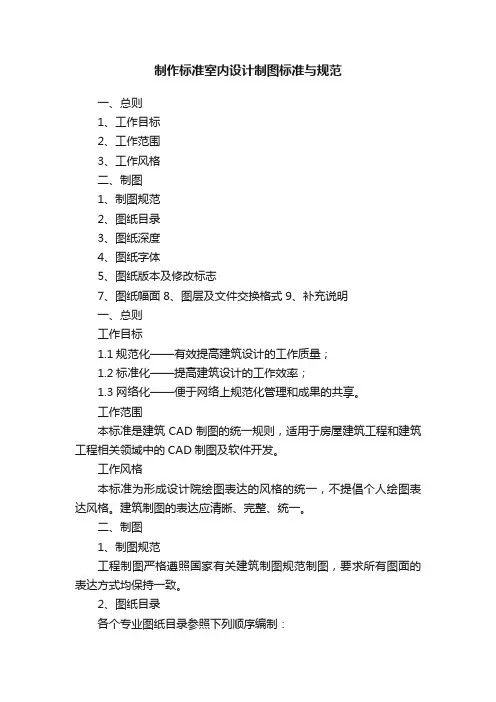

制作标准室内设计制图标准与规范一、总则1、工作目标2、工作范围3、工作风格二、制图1、制图规范2、图纸目录3、图纸深度4、图纸字体5、图纸版本及修改标志7、图纸幅面8、图层及文件交换格式9、补充说明一、总则工作目标1.1规范化——有效提高建筑设计的工作质量；1.2标准化——提高建筑设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。

工作范围本标准是建筑CAD制图的统一规则，适用于房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。

工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。

建筑制图的表达应清晰、完整、统一。

二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。

2、图纸目录各个专业图纸目录参照下列顺序编制：建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。

结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。

电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。

大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。

给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。

暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。

3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。

4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。

同一图形文件内字型数目不要超过四种。

以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。

Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx （汉字宋体）、ht64f.shx （汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉字单线）。

CAD室内设计作图规范1. 比例尺在室内设计绘图中，比例尺是非常关键的因素。

室内设计的绘图常用的比例尺有1:50，1:100和1:200。

在CAD软件中，可以通过打开绘图设置来选择相应的比例尺。

2. 标注在CAD室内设计绘图中，标注必不可少。

标注可以帮助人们更加清晰地理解设计方案。

常用的标注有墙体高度、门窗尺寸、家具尺寸、电器的位置等。

标注文字应使用一致的字体和大小，以确保整个图纸的统一性。

3. 图层在CAD绘图中，图层是非常重要的。

应该使用多个图层对CAD室内设计绘图进行分类和组织，以提高效率。

例如，可以创建厨房、客厅、卧室等功能区图层。

从而在需要修改某个区域时，可以快速地找到需要修改的图层。

4. 标准化符号在CAD室内设计绘图中，应使用标准符号来表示不同的元素。

例如，在CAD绘图中，应使用统一的符号表示不同类型的电器，以便人们更加清晰地理解室内设计方案。

5. 坐标系在CAD绘图中，坐标系是非常重要的。

它可以帮助人们更好地描述和交流室内设计方案。

在CAD绘图中，应根据设计方案，使用世界坐标系或局部坐标系。

6. 表格在CAD室内设计绘图中，表格可以帮助人们更加清晰地理解设计方案。

例如，在家具布置图中，可以使用表格来显示家具的名称，尺寸和位置。

7. 文件命名在CAD室内设计绘图中，文件命名非常重要。

文件名应该简洁而有意义。

推荐的文件命名方式是使用“设计方案名称_绘图类型.扩展名”的格式。

例如，“客厅设计平面图.dwg”。

8. 文件格式在CAD室内设计绘图中，文件格式也是非常重要的。

通常使用DWG或DXF格式保存。

这些格式可以保持图形的矢量格式，同时还可以轻松地进行修改。

9. 尺寸特性在CAD室内设计绘图中，尺寸特性也非常重要。

尺寸特性可以帮助人们更好地描述和交流室内设计方案。

例如，在绘图中应该使用一致的尺寸单位和格式。

如使用英寸、毫米等系统作为长度单位。

10. 参考图层在CAD室内设计绘图中，参考图层是非常有用的。

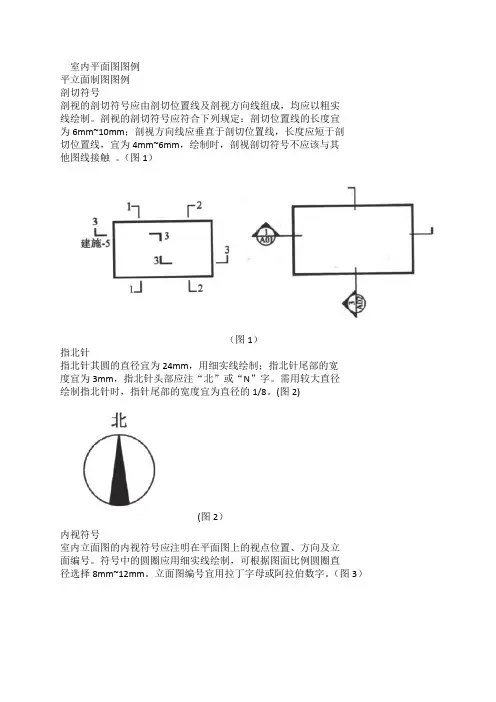

室内平面图图例平立面制图图例剖切符号剖视的剖切符号应由剖切位置线及剖视方向线组成，均应以粗实线绘制。

剖视的剖切符号应符合下列规定：剖切位置线的长度宜为6mm~10mm；剖视方向线应垂直于剖切位置线，长度应短于剖切位置线，宜为4mm~6mm，绘制时，剖视剖切符号不应该与其他图线接触。

（图1）（图1）指北针指北针其圆的直径宜为24mm，用细实线绘制；指北针尾部的宽度宜为3mm，指北针头部应注“北”或“N”字。

需用较大直径绘制指北针时，指针尾部的宽度宜为直径的1/8。

(图2)(图2）内视符号室内立面图的内视符号应注明在平面图上的视点位置、方向及立面编号。

符号中的圆圈应用细实线绘制，可根据图面比例圆圈直径选择8mm~12mm。

立面图编号宜用拉丁字母或阿拉伯数字。

（图3）（图3）图例1.平面图的绘制线条要沉稳肯定，把握物体之间的比例关系。

2.注意尺度。

各个空间的大小划分应尽量合理，装饰物的体量要合理，家具的大小要根据空间的大小来选定。

3.单体家具大的框架确定后，可根据自身家居设计的风格进行装饰，添加各个风格元素。

在进行平面图的绘制时，应考虑满足人的使用要求及对人的行为进行限制。

线条、尺寸、比例、大小这几点很重要，家具的比例尺寸的大小一定要掌握适宜，绘制时把握以下两点：1.整体尺度—室内空间各要素之间的比例尺寸关系;2.人体尺度—人体尺寸与空间的比例关系.在进行平面图的绘制时，应考虑满足人的使用要求及对人的行为进行限制。

线条、尺寸、比例、大小这几点很重要，家具的比例尺寸的大小一定要掌握适宜，绘制时把握以下两点：1.整体尺度—室内空间各要素之间的比例尺寸关系;2.人体尺度—人体尺寸与空间的比例关系.室内平面图表达方法及要求：1、平面图应采用正投影法按比例绘制。

2、注明地面铺装材料的名称、规格、颜色等。

3、平面图中的陈设品及用品（卫生洁具、家具、家用电器、绿化等）应用图例（或轮廓简图）表示，图例宜采用通用图例。

室内cad制图规范CAD（Computer Aided Design）是一种计算机辅助设计技术，已广泛应用于各大领域，尤其是建筑设计领域。

在建筑室内设计中，采用CAD技术可以大大提高设计的效率和精度，并且可以快速输出设计方案。

但是，要想将设计方案完美地输出，需要遵循一定的CAD制图规范。

首先，制图的尺寸和比例是制图规范中最重要的一项。

尺寸要准确，比例要协调。

在绘制楼层平面图时，应把建筑的主轴线和所有的墙线体现出来，建筑内外墙应用不同的线形区别开来。

此外，不同的CAD软件会对比例有不同的要求，对于CAD软件的不同版本也应注意比例的问题。

其次，码放元素的规范性。

在室内设计中，元素如家具、门、窗、橱柜等都必须按照一定的规范摆放。

比如，对于家具的放置，应考虑尺寸以及功能区域，其大小和高度应与空间的尺寸协调。

对于门的规范，我们应该注意门的宽度，门的开闭方向等等，这些都需要解决确保设计的好看和实用。

此外，线条的规范也是制图规范的一个重要方面。

线条要求粗细一致、明暗对比明显、色彩协调。

不同要素的线条宽度要有所区分，主要的线条应该强化其明度和饱和度，同时在线条的布局上也要注意协调，这样才能使图像清晰，美观度和清晰度更高。

最后是标注的规范。

在绘制室内CAD图时，注释及说明文字十分重要，我们需要标注楼层高度、建筑物名称等信息，并在图中标注尺寸、符号、线性、文本、色彩记号等来表达设计中的要素和设计意图。

同时，各种文本应当采用统一的字体和字形，大小和色彩要统一，注释不应重复。

标注的规范可以直观地表达设计的意图，避免许多不必要的误解。

此外，注释和标注应该清晰易懂，易于阅读，使设计师和其他人员都能够理解。

综上所述，以上就是室内CAD制图规范的几点要领。

随着CAD技术的不断发展，制图规范也在不断更新。

在实践中我们要注意采用标准制图规范，标准不仅可以使设计效果充分地体现，也是保证了各方面的规范。

通过遵守这些规范，我们可以创造出更加精密、实用、美观的室内设计方案，为人们的生活提供更美好的空间。

施工图制图规范一、图层规范说明：0-轴线（建筑轴线，使用CENTER线型，图层在需要体现轴线的图中为开启）0-墙体柱（建筑墙体，包括原建筑墙体，新建砌体墙体，图层应该在各类平面图上开启）0-墙体填充（建筑砌体墙体填充，包括200，100厚各类砖砌墙体填充，该层为253#色，图层在各类平面图中开启）0-窗（建筑窗体，包括高窗，矮窗、凸窗及落地窗，图层在各类平面图中开启）0-楼梯（建筑楼梯、越级台阶，图层在天花图、灯具图中为关闭）0-栏杆（建筑楼梯栏杆、建筑阳台栏杆，图层在天花图、灯具图中为关闭）0-建筑其他（一些从属于建筑的线，包括建筑外完成面，外轮廓，排水立管等在各图中均会体现的建筑体，图层在各类平面图中开启）0-完成面线（用于表现装饰完成面，图层在各类平面图中开启）0-完成面填充（装饰完成面与建筑之间的封闭部分，采用45度井字交叉填充，图层在各类平面图中开启）1-活动家具（活动型家具，该类家具在天花图及地铺图中均为不出现）1-固定家具（固定型家具，该类家具天花图及地铺图中均为出现）1-落地家具（只落地不通顶家具，该类家具在地铺图中出现，不再天花图中出现）1-置顶家具（只通顶不落地家具，该类家具在天花图中出现，不再地铺图中出现）1-窗帘（该图层在地铺图中为关闭）1-平面灯具（用于体现地面或不在天花中表示的灯具，该图层只在平面、地铺开启）1-门（该图层在天花和地铺图中为关闭）1-植物（只摆放植物图层，该图层在天花和地铺图中为关闭）1-墙面装饰（该图层只在天花布置图和灯具定位图中为开启）1-全灰平面（该图层只在插座平面图、天花叠合图、地面叠合图中开启）2-梁（该图层在各图中均关闭，只在需要打印时才开启）2-洞口（门洞上方看线，该图层只在天花图中开启）2-天花主线（天花主轮廓线，主跌级线，该图层只在天花图中开启）2-天花次线（天花造型内部材料分隔线，次跌级线，该图层只在天花图中开启）2-天花填充（天花造型材料填图案图层，该图层只在天花图中开启）2-天花灯具（出现在天花上的灯具，该图层只在天花图中开启）2-空调风口（风口及出回风箭头图层，该图层只在天花图中开启）2-消防喷淋（包括烟感及喷淋图层，必要时可以分为两个图层出来，该图层只在天花图中开启）3-地面主线（地面主轮廓线，主跌级线，如地台面、窗台线，该图层在平面图及地铺图中开启）3-地面次线（地面材料分隔线，该图层只在地铺图中开启）3-地面填充（地面材料填充图案，该图层只在地铺图中开启）4-建筑标注（外围建筑轴线标注，建筑尺寸标注）4-尺寸标注（用于标注室内造型尺寸，材料间隔）4-放线标注（用于墙体放线标注尺寸）5-开关（该图层为灯具控制、灯具开关）5-插座（包括强弱电插座）6-ELV（立面使用图层，可只分颜色，不分图层）7-DAT（大样使用图层，可只分颜色，不分图层）以上为基本图层，在特殊情况下可以通过新增图层来实现更理想的图层分离关系二、线型颜色规范说明：1#色（A3～4图：0.30，A1～2图：0.35）平立面完成面线2#色（A3～4图：0.22，A1～2图：0.25）平面家具线，立面转折线，大样轮廓线3#色（A3～4图：0.13，A1～2图：0.15）平面建筑次线，门，窗帘，天花，地面材料分隔线，立面材料分隔线，大样材料分隔线4#色（A3～4图：0.18，A1～2图：0.20）平面建筑窗线、栏杆、楼梯，天花、地面主跌级5#色（A3～4图：0.22，A1～2图：0.25）轴线6#色（A3～4图：0.15，A1～2图：0.18）灯具，开关插座，消防暖通7#色（A3～4图：0.40，A1～2图：0.40）平立剖面墙柱体线8#色（A3～4图：0.05，A1～2图：0.09）平面极次线，分缝，材料填充9#色（A3～4图：0.09，A1～2图：0.13）杂点型填充10#色（A3～4图：0.13，A1～2图：0.13）公司图框11#色（A3～4图：0.13，A1～2图：0.15）尺寸，材料，文字12～249#色（A3～4图：0.05，A1～2图：0.05）非使用线，如新增加需相应调整打印线型250#色（A3～4图：0.05，淡显50％）立面填充251～254#色（对象颜色打印，A3～4图：0.05，A1～2图：0.05）252为柱体填充线，253为墙体填充255#色（A3～4图：0.40，A1～2图：0.40）非使用线三、其他规范说明：材料代号规则；天花图例；剖面填充方法图例说明；开关插座图例；各类型标志标准。

cad室内设计制图规范CAD室内设计制图规范CAD（Computer-Aided Design）室内设计制图是现代室内设计师必备的技术工具之一，它提供了一种快速、准确、高效和可视化的设计方式。

为了确保CAD室内设计制图质量，提高设计效率，我们需要遵守一系列制图规范。

1.图纸尺寸和比例CAD室内设计制图的图纸尺寸应根据具体设计任务和输出要求进行选择，可以采用常见的A3、A2、A1等标准尺寸。

图纸的比例一般为1:50或1:100，但根据具体情况可以适当调整。

2.图层设置在CAD软件中，应根据设计要素的不同设置不同的图层。

常见的图层包括墙体、家具、电器、窗帘、标注等。

每个图层应有明确的名称，方便后续编辑和管理。

3.线型和线宽CAD室内设计制图中，墙体一般使用实线，家具和电器使用虚线，窗帘使用点线。

线宽也应根据具体情况选择，例如墙体线宽一般为0.5mm，家具线宽一般为0.3mm。

4.文字和标注文字和标注应清晰易读，字体一般选用宋体或仿宋。

文字和标注的大小根据图纸比例确定，一般为2mm至5mm。

标注包括平面图标注、尺寸标注、符号标注等，应准确表达设计意图和要求。

5.图块和符号图块是CAD室内设计制图中的重要组成部分，它用于表示家具、电器、门窗、固定装置等具体元素。

应组织好图块的库文件，方便后续的复用和编辑。

6.投影方式CAD室内设计制图中，一般使用两种投影方式：平面投影和立体投影。

平面投影主要用于绘制平面布局图和家具布置图，立体投影主要用于绘制透视图。

7.图例和比例尺每张图纸上都应有图例和比例尺，图例用于解释图纸上的符号和标注，比例尺用于表示图纸上实际尺寸和比例关系。

8.图纸命名和编号每张图纸都应有明确的命名和编号，方便查找和管理。

命名应简洁明了，编号可以按照设计阶段、楼层、功能等进行设置。

9.图纸格式和输出CAD室内设计制图应按照标准格式输出，如PDF、DWG等。

输出图纸前应进行检查，确保图纸的准确性、完整性和可读性。

室内设计制图规范室内设计制图规范是指在进行室内设计制图时应遵循的一系列规范和要求。

室内设计制图是室内设计的重要环节之一，它能够直观地表达设计师的创意，帮助客户更好地理解设计方案，并指导施工人员准确地执行设计意图。

下面是关于室内设计制图规范的一些要点：1. 绘图比例：绘图比例是绘图时常用的一个概念，它表示图纸上绘制的尺寸与实际尺寸之间的比例关系。

常见的绘图比例有1:50、1:100等。

在室内设计制图中，一般使用1:50的比例较为常见。

2. 图框规范：图框是设计图纸的边界线，一般由实线或粗虚线构成。

图框的宽度应根据纸张大小选定，一般为2.5-5毫米。

图纸的页边距应留有足够的空间，一般为25-30毫米。

3. 图例规范：图例是用于说明图纸上各种符号和标记的图形，它能够使人一目了然地了解设计图纸的内容。

图例中应包含必要的符号和标记说明，并按照一定的规则进行排列。

4. 布置图规范：布置图是室内设计图纸中的重要部分，它能够直观地表达房间的布置和功能。

在绘制布置图时，应注重空间的合理利用和功能区域的划分，同时还应注意门窗、家具和设备的位置和尺寸。

5. 示意图规范：示意图是室内设计图纸中的一种图形表达方式，它能够表达设计师的设计理念和创意。

示意图应线条流畅、清晰，色彩鲜明，能够准确地表达设计方案的空间感和氛围。

6. 设备图规范：设备图是室内设计图纸中的一种图形表达方式，它用于说明房间中各种设备和设施的位置和尺寸。

绘制设备图时，应注重设备之间的间距和布局，同时还应注意设备的尺寸和比例。

7. 剖面图规范：剖面图是室内设计图纸中的一种表达方式，它能够直观地表达空间结构和材料的使用。

绘制剖面图时，应注重线条的精确和材料的表现，能够准确地表达设计方案的立体感和细节。

8. 标注规范：标注是室内设计图纸中的一种图形表达方式，它用于说明各种尺寸、比例和材料的使用。

绘制标注时，应注重字体的清晰和尺寸的准确，标注应与绘图一致，统一规范。
