光伏系统逆功率保护基本原理

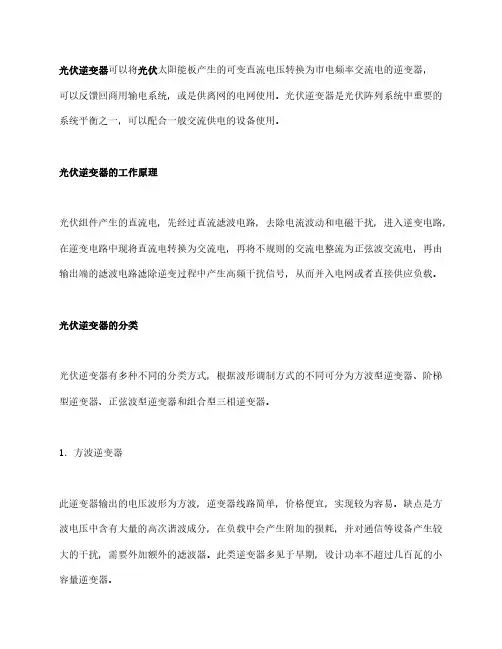

光伏逆变器可以将光伏太阳能板产生的可变直流电压转换为市电频率交流电的逆变器，可以反馈回商用输电系统，或是供离网的电网使用。

光伏逆变器是光伏阵列系统中重要的系统平衡之一，可以配合一般交流供电的设备使用。

光伏逆变器的工作原理光伏组件产生的直流电，先经过直流滤波电路，去除电流波动和电磁干扰，进入逆变电路，在逆变电路中现将直流电转换为交流电，再将不规则的交流电整流为正弦波交流电，再由输出端的滤波电路滤除逆变过程中产生高频干扰信号，从而并入电网或者直接供应负载。

光伏逆变器的分类光伏逆变器有多种不同的分类方式，根据波形调制方式的不同可分为方波型逆变器、阶梯型逆变器、正弦波型逆变器和组合型三相逆变器。

1．方波逆变器此逆变器输出的电压波形为方波，逆变器线路简单，价格便宜，实现较为容易。

缺点是方波电压中含有大量的高次谐波成分，在负载中会产生附加的损耗，并对通信等设备产生较大的干扰，需要外加额外的滤波器。

此类逆变器多见于早期，设计功率不超过几百瓦的小容量逆变器。

2．阶梯波逆变器阶梯波逆变器输出的电压波形为阶梯波形，阶梯波逆变器的优点是输出波形接近正弦波，比方波有明显的改善，高次谐波含量减少。

当阶梯波的阶梯达到16个以上f付，输出的波形为准正弦波，整机效率较高。

但此逆变器往往需要多组直流电源供电，需要的功率开关管也较多，给光伏阵列分组和蓄电池分组带来不便。

3．正弦波PWM逆变器正弦波逆变器的优点是输出波形基本为正弦波，在负载中只有很少的谐波损耗，对通信设备干扰小，整机效率高。

缺点是设备复杂、价格高。

随着电力电子技术的进步，脉宽调制技术的普及，大容量PWM型正弦波逆变器逐渐成为逆变器的主流产品。

4．变颇器变频器是由三相整流器、电压源的无源逆变器和控制器构成，由于光伏发电系统所发电力为直流的特殊性，光伏变频器不需要三相整流器，而直接将变频器的直流母线接到光伏发电系统的直流母线上。

鉴于光伏电力受光照的自然环境影响较大，直流母线一般要加蓄电池来稳定变频器的运行；在变频器控制端子要加弱电控制信号，不停地调节变频器的设定频率，改变变频器输出功率，以达到与光伏阵列最大功率点跟踪的目的。

光伏发电逆功率保护摘要：一、光伏发电逆功率保护的背景和意义二、光伏发电逆功率保护的原理和实现三、光伏发电逆功率保护的实际应用和作用四、光伏发电逆功率保护的行业发展趋势和前景正文：一、光伏发电逆功率保护的背景和意义随着全球能源危机和环境问题的不断加剧，清洁能源的开发和利用越来越受到重视。

光伏发电作为一种可再生能源，因其环保、节能、可持续等特点，在全球范围内得到了广泛的应用和发展。

然而，随着光伏发电的普及和规模化，一些新的问题和挑战也逐渐显现出来，其中之一就是光伏发电的逆功率保护问题。

光伏发电系统在并网运行过程中，可能会出现发电功率大于负荷消耗的情况，即逆功率现象。

逆功率的发生可能会对电网和光伏发电系统造成不利影响，如电网电压波动、系统频率异常、设备过载、保护装置误动等。

因此，为了保证电网的安全稳定运行，防止逆功率对光伏发电系统的损害，必须采取有效的逆功率保护措施。

二、光伏发电逆功率保护的原理和实现光伏发电逆功率保护的基本原理是依靠交流电流互感器来采集电流方向信号，通过检测电网电压和光伏发电系统输出电压之间的相位差，判断是否发生逆功率现象。

一旦检测到逆功率，保护装置将及时采取措施，如切断光伏发电系统的输出，避免对电网和系统本身造成损害。

具体的逆功率保护实现方法主要有以下几种：1.采用防逆流控制器：通过检测电网电压和光伏发电系统输出电压的相位差，控制光伏发电系统的输出功率，避免逆功率的发生。

2.采用逆功率保护开关：当检测到逆功率时，保护开关将立即切断光伏发电系统的输出，保护电网和系统本身。

3.采用智能优化算法：通过采用智能优化算法，如模糊控制、神经网络等，对光伏发电系统的输出进行实时调节，保证系统始终工作在最佳状态，避免逆功率的发生。

三、光伏发电逆功率保护的实际应用和作用光伏发电逆功率保护在实际应用中可以发挥以下作用：1.保护电网安全：避免逆功率对电网的损害，确保电网的安全稳定运行。

2.提高光伏发电系统的运行效率：通过防止逆功率的发生，保证光伏发电系统始终工作在最佳状态，提高系统的运行效率和发电量。

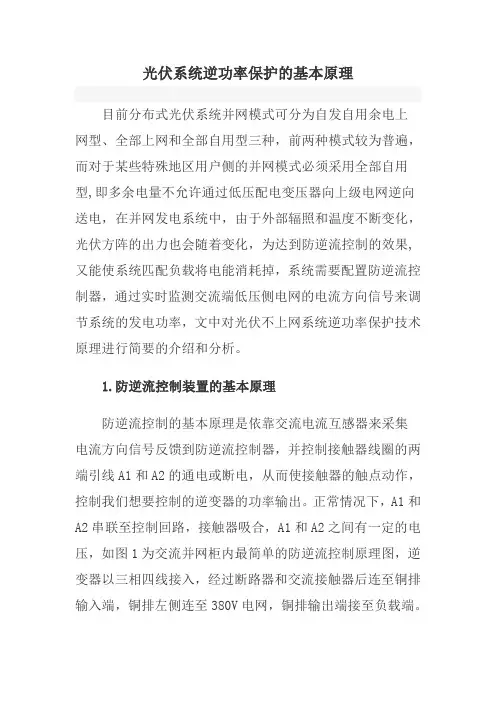

光伏系统逆功率保护的基本原理目前分布式光伏系统并网模式可分为自发自用余电上网型、全部上网和全部自用型三种，前两种模式较为普遍，而对于某些特殊地区用户侧的并网模式必须采用全部自用型,即多余电量不允许通过低压配电变压器向上级电网逆向送电，在并网发电系统中，由于外部辐照和温度不断变化，光伏方阵的出力也会随着变化，为达到防逆流控制的效果,又能使系统匹配负载将电能消耗掉，系统需要配置防逆流控制器，通过实时监测交流端低压侧电网的电流方向信号来调节系统的发电功率，文中对光伏不上网系统逆功率保护技术原理进行简要的介绍和分析。

1.防逆流控制装置的基本原理防逆流控制的基本原理是依靠交流电流互感器来采集电流方向信号反馈到防逆流控制器，并控制接触器线圈的两端引线A1和A2的通电或断电，从而使接触器的触点动作，控制我们想要控制的逆变器的功率输出。

正常情况下，A1和A2串联至控制回路，接触器吸合，A1和A2之间有一定的电压，如图1为交流并网柜内最简单的防逆流控制原理图，逆变器以三相四线接入，经过断路器和交流接触器后连至铜排输入端，铜排左侧连至380V电网，铜排输出端接至负载端。

A1和A2是交流接触器两个独立的端子，由于接触器线圈是220V，所以分别接至电网的火线和零线，给接触器的线圈送电。

三根相线各自穿过一个电流互感器，其中互感器的一次接线标志P1侧朝上，P2侧朝下，从原理图左侧方向看右侧，电网电流流至负载，那么P1侧朝左，P2侧朝右。

图1 防逆流控制基本原理2.交流电流互感器交流电流互感器在防逆流系统中的作用有两点，一是计量，将大电流转换成小电流进行测量采样。

二是给控制器发出信号使接触器断开或吸合。

如图2为穿心式交流互感器实物图，其电流比为250/5A，最大输出电流为5A。

图2 穿心式电流互感器实物图穿心式电流互感器的规范接法是一次线从P1（也称L1）穿进P2（也称L2）穿出，一次电流自P1端流行P2端时，二次电流自S1（也称K1）流出经外部电路回到S2（也称K2），如图3所示。

光伏逆功率保护装置1. 引言光伏发电系统在无法正常运行时可能会产生逆功率，即将发电的电能反向输入到电网中，造成电网的负荷问题和电网设备的损坏。

为了解决这个问题，需要使用光伏逆功率保护装置来监测和控制光伏发电系统的输出功率，确保光伏发电系统能够安全稳定地运行。

本文将对光伏逆功率保护装置进行全面详细的介绍，包括装置的工作原理、主要功能和特点、安装和调试方法以及应用场景等方面的内容。

2. 工作原理光伏逆功率保护装置通过监测光伏发电系统的输出功率，当发生逆功率时，通过控制逆功率保护开关，切断光伏发电系统的电流输出，防止逆功率反向输入到电网中。

具体而言，光伏逆功率保护装置通过逆功率保护开关和监测装置组成。

监测装置可以通过电流互感器或者光伏逆变器输出的电流信号来实时获取光伏发电系统的功率信息。

当监测装置检测到逆功率时，会发送信号给逆功率保护开关，使其自动切断光伏发电系统的电流输出。

3. 主要功能和特点光伏逆功率保护装置具有以下主要功能和特点：•监测功能：能够实时监测光伏发电系统的输出功率，并能够准确判断是否发生逆功率。

•控制功能：当发生逆功率时，能够自动切断光伏发电系统的电流输出，阻止逆功率进一步反向输入到电网中。

•瞬时响应能力：具备快速响应的能力，能够在发现逆功率后立即切断电流输出，避免电网的不稳定和设备的损坏。

•过载保护功能：除了逆功率保护外，还能够对光伏发电系统的过载电流进行监测和保护，确保系统安全运行。

•可靠性：具备高可靠性，能够在恶劣的环境条件下正常工作，保证光伏发电系统的长期稳定运行。

4. 安装和调试方法光伏逆功率保护装置的安装和调试需要按照以下步骤进行：1.选择合适的安装位置：将光伏逆功率保护装置安装在靠近光伏发电系统的地方，方便连接电流互感器或光伏逆变器的输出信号。

2.连接监测装置：根据装置说明书，将监测装置与电流互感器或光伏逆变器正确连接，确保信号正常传输。

3.连接逆功率保护开关：将逆功率保护开关与监测装置正确连接，确保信号传输的稳定性。

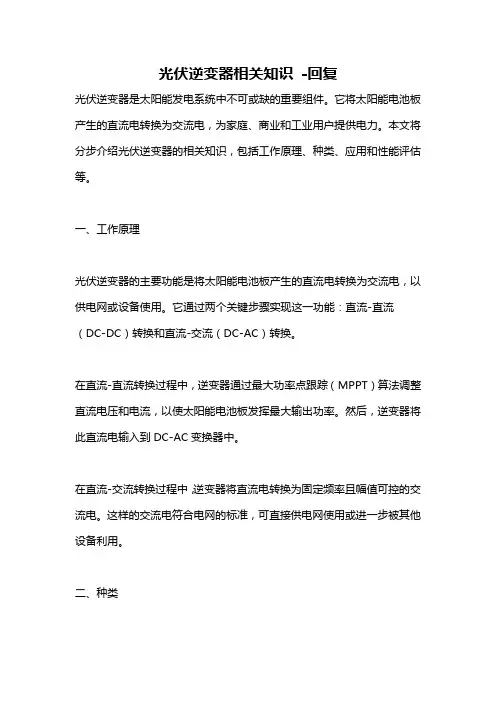

光伏逆变器相关知识-回复光伏逆变器是太阳能发电系统中不可或缺的重要组件。

它将太阳能电池板产生的直流电转换为交流电，为家庭、商业和工业用户提供电力。

本文将分步介绍光伏逆变器的相关知识，包括工作原理、种类、应用和性能评估等。

一、工作原理光伏逆变器的主要功能是将太阳能电池板产生的直流电转换为交流电，以供电网或设备使用。

它通过两个关键步骤实现这一功能：直流-直流（DC-DC）转换和直流-交流（DC-AC）转换。

在直流-直流转换过程中，逆变器通过最大功率点跟踪（MPPT）算法调整直流电压和电流，以使太阳能电池板发挥最大输出功率。

然后，逆变器将此直流电输入到DC-AC变换器中。

在直流-交流转换过程中，逆变器将直流电转换为固定频率且幅值可控的交流电。

这样的交流电符合电网的标准，可直接供电网使用或进一步被其他设备利用。

二、种类光伏逆变器可以根据连接方式、功率范围和应用环境等分类。

常见的种类有以下几种：1. 独立式/网侧式逆变器：独立式逆变器主要用于离网系统，不需要连入电网。

而网侧式逆变器则连接到电网，可对接并与其同步运行，将多余的电能注入电网。

2. 单相/三相逆变器：根据电源输入和输出的相数，逆变器可分为单相和三相逆变器。

单相逆变器适用于家庭和小型商业应用，而三相逆变器通常用于工业和商业应用。

3. 中频/高频逆变器：根据电压和频率的变换方式，逆变器可分为中频和高频逆变器。

中频逆变器适用于大功率应用，而高频逆变器则适用于小功率应用。

4. 引流/非引流逆变器：引流逆变器具有对电网进行主动控制的功能，可以实现电力品质的调整和故障保护等操作。

而非引流逆变器则只能将电能注入电网，没有主动控制的功能。

三、应用光伏逆变器广泛应用于家庭、商业和工业领域，为用户提供可靠的电力供应。

以下是一些主要的应用场景：1. 屋顶光伏发电：光伏逆变器通常安装在屋顶上，将太阳能电池板生成的直流电转换为可用的交流电，为家庭供电或并网供电。

2. 太阳能农业：光伏逆变器在农田中的应用越来越广泛，用于给水泵、农业设备和温室等提供电力。

光伏逆变器又称电源调整器，可以将光伏太阳能板产生的可变直流电压转换为市电频率交流电的逆变器，可以反馈回商用输电系统，或是供离网的电网使用。

一、光伏逆变器工作原理逆变器主要由晶体管等开关元件构成，通过有规则地让开关元件重复开-关，使直流输入变成交流输出。

当然，这样单纯地由开和关回路产生的逆变器输出波形并不实用。

一般需要采用高频脉宽调制，使靠近正弦波两端的电压宽度变狭，正弦波中央的电压宽度变宽，并在半周期内始终让开关元件按一定频率朝一方向动作，这样形成一个脉冲波列。

然后让脉冲波通过简单的滤波器形成正弦波。

二、光伏逆变器的作用光伏逆变器不只具有直交流变换功用，还具有最大限制地发扬太阳电池功能的功用和系统毛病维护功用。

归结起来有主动运转和停机功用、最大功率跟踪节制功用、防独自运转功用、主动电压调整功用、直流检测功用、直流接地检测功用。

1、主动运转和停机功能早晨日出后，太阳辐射强度逐步加强，太阳能电池的输出也随之增大，当达到逆变器任务所需的输出功率后，逆变器即主动开始运转，进入运转后，逆变器便每时每刻看管太阳能电池组件的输出，只需太阳能电池组件的输出功率大于逆变器任务所需的输出功率，逆变器就继续运转；直到日落停机，即便阴雨天逆变器也能运转。

当太阳能电池组件输出变小，逆变器输出接近0时，逆变器便构成待机状态。

2、最大功率追踪MPPT功能当日照强度和环境温度变化时，光伏组件输入功率呈现非线性变化，光伏组件既不是恒压源，也不是恒流源，它的功率随着输出电压改变而改变，和负载没有关系。

它的输出电流随着电压升高一开始是一条水平线，到达一定功率时，随着电压升高而降低，当到达组件开路电压时，电流下降到零。

3、孤岛效应的检测及控制功能在正常发电时，光伏并网发电系统连接在电网上，向电网输送有效功率，但是，当电网失电时，光伏并网发电系统可能还在持续工作，并和本地负载处于独立运行状态，这种现象被称为孤岛效应。

逆变器出现孤岛效应时，会对人身安全，电网运行，逆变器本身造成极大的安全隐患，因此逆变器入网标准规定，光伏并网逆变器必须有孤岛效应的检测及控制功能。

光伏电站并网逆变器功率控制光伏电站并网逆变器功率控制是光伏发电系统中一个重要的技术环节。

它的作用是将太阳能光伏板所产生的直流电转换为交流电，并输出到电网中供用户使用。

在光伏电站中，逆变器是一个核心设备，它具有功率控制的功能，能够根据光伏板的输出功率、电网的负荷情况以及系统的安全性要求等因素，动态地调整逆变器的功率输出，以保证系统的运行稳定和安全。

本文将对光伏电站并网逆变器功率控制的原理和方法进行探讨。

一、光伏电站的运行原理在光伏电站中，光伏板接收太阳能辐射，将太阳能转化为电能。

由于光伏板的输出是直流电，而电网需要的是交流电，因此需要使用逆变器将直流电转换为交流电，并将其输出到电网中。

光伏电站的运行非常依赖于光照强度和太阳的角度。

当太阳照射光伏板时，光子会与光伏板上的半导体材料发生光电效应，产生电子-空穴对。

通过将这些电子-空穴对引导到电池片中，就可以形成电流。

这就是光伏板产生电能的基本原理。

二、光伏电站并网逆变器功率控制的意义光伏电站并网逆变器功率控制在光伏发电系统中具有重要的意义。

它能够根据光伏板的输出功率和电网的负荷情况，动态地调整逆变器的功率输出。

这样可以确保光伏电站对电网的稳定供电，并能够将多余的电能注入到电网中。

另外，光伏电站并网逆变器功率控制还能够提高系统的安全性，避免超载和故障等问题的发生。

三、光伏电站并网逆变器功率控制的方法光伏电站并网逆变器功率控制的方法主要包括响应式功率控制和主动功率控制两种。

响应式功率控制是根据电网电压和频率的变化来调节逆变器的输出功率。

当电网电压或频率发生变化时，逆变器能够根据这些变化自动调整输出功率，以保证光伏电站对电网的稳定供电。

这种方法的优点是实现简单、成本低，但其响应速度相对较慢。

主动功率控制是通过控制逆变器的工作方式和输出功率，来实现对光伏电站的功率控制。

在这种方法中，逆变器可以通过监测光伏板的输出功率和电网的负荷情况，来动态地调整逆变器的功率输出。

逆功率保护的基本原理作用以及逆功率的危害逆功率保护的基本原理及其作用逆功率保护是一种用于电力系统中的保护装置，其主要作用是防止电力系统中存在逆功率现象时带来的不良影响。

下面将介绍逆功率保护的基本原理、作用以及逆功率可能带来的危害。

一、逆功率保护的基本原理逆功率保护是基于功率方向的变化来实现的，当电力系统中的负载发生变化时，逆功率保护能够监测到负载方向的变化并做出相应的保护措施。

其基本原理主要包括以下两个方面。

1. 功率方向检测：逆功率保护中的关键部分是功率方向检测装置，它能够精确地检测电力系统中的电能流向。

根据电能流向的变化，逆功率保护可以判断当前系统中是否存在逆功率现象。

2. 动作保护：当逆功率保护检测到系统中存在逆功率现象时，它会通过动作保护装置实施相应的保护措施。

这些保护动作可以包括断开电源、切断电流等，以防止逆功率现象对电力系统造成损害。

二、逆功率保护的作用逆功率保护在电力系统中起着重要的作用，具体包括以下几个方面。

1. 提高系统稳定性：逆功率保护可以有效地检测到逆功率现象并采取相应的保护措施，从而避免逆功率对电力系统的损害。

通过提高系统稳定性，逆功率保护可以确保电力系统的正常运行。

2. 防止设备过载：逆功率保护可以避免逆功率的持续存在，从而防止设备由于逆功率引起的过载现象。

这样可以有效延长设备的寿命，提高设备的可靠性。

3. 防止电网损耗：逆功率保护可以切断逆功率的传输，避免逆功率引起的电网损耗。

这对于保证电网的高效运行、节省电能具有重要意义。

三、逆功率可能带来的危害逆功率在电力系统中可能带来一系列的危害，主要包括以下几个方面。

1. 设备过热：逆功率会导致大量的电能反向流入设备中，当设备无法处理这些逆流电能时，会引起设备过热甚至烧毁。

2. 动力系统不稳定：逆功率引起的电能流向的转变可能导致动力系统的不稳定，从而影响到电力系统的正常运行。

3. 引发电力系统事故：逆功率对电力系统的影响可能引起电力系统事故，如电网短路、电路断电等，这对电力系统和用户都会造成不利的影响。

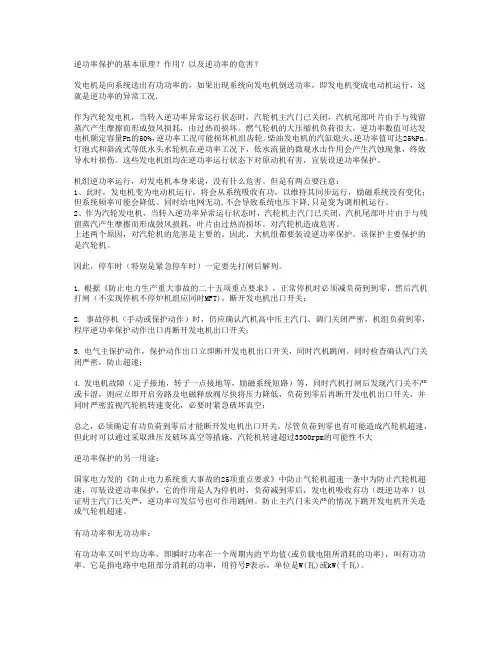

逆功率保护的基本原理？作用？以及逆功率的危害？发电机是向系统送出有功功率的，如果出现系统向发电机倒送功率，即发电机变成电动机运行，这就是逆功率的异常工况.作为汽轮发电机，当转入逆功率异常运行状态时，汽轮机主汽门已关闭，汽机尾部叶片由于与残留蒸汽产生摩擦而形成鼓风损耗，由过热而损坏。

燃气轮机的大压缩机负荷很大，逆功率数值可达发电机额定容量Pn的50%，逆功率工况可能损坏机组齿轮。

柴油发电机的汽缸熄火，逆功率值可达25%Pn。

灯泡式和斜流式等低水头水轮机在逆功率工况下，低水流量的微观水击作用会产生汽蚀现象，终致导水叶损伤。

这些发电机组均在逆功率运行状态下对原动机有害，宜装设逆功率保护。

机组逆功率运行，对发电机本身来说，没有什么危害。

但是有两点要注意：1、此时，发电机变为电动机运行，将会从系统吸收有功，以维持其同步运行，励磁系统没有变化；但系统频率可能会降低。

同时给电网无功,不会导致系统电压下降,只是变为调相机运行。

2、作为汽轮发电机，当转入逆功率异常运行状态时，汽轮机主汽门已关闭，汽机尾部叶片由于与残留蒸汽产生摩擦而形成鼓风损耗，叶片由过热而损坏。

对汽轮机造成危害。

上述两个原因，对汽轮机的危害是主要的。

因此，大机组都要装设逆功率保护。

该保护主要保护的是汽轮机。

因此，停车时（特别是紧急停车时）一定要先打闸后解列。

1. 根据《防止电力生产重大事故的二十五项重点要求》，正常停机时必须减负荷到到零，然后汽机打闸（不实现停机不停炉机组应同时MFT)，断开发电机出口开关；2. 事故停机（手动或保护动作）时，仍应确认汽机高中压主汽门、调门关闭严密，机组负荷到零，程序逆功率保护动作出口再断开发电机出口开关；3. 电气主保护动作，保护动作出口立即断开发电机出口开关，同时汽机跳闸。

同时检查确认汽门关闭严密，防止超速；4. 发电机故障（定子接地，转子一点接地等，励磁系统短路）等，同时汽机打闸后发现汽门关不严或卡涩，则应立即开启旁路及电磁释放阀尽快将压力降低，负荷到零后再断开发电机出口开关，并同时严密监视汽轮机转速变化，必要时紧急破坏真空；总之，必须确定有功负荷到零后才能断开发电机出口开关。

逆功率保护保护范围1. 什么是逆功率保护？逆功率保护是一种电力保护装置，用于保护电力系统中的发电机免受逆功率（也称为负载发电）的损害。

逆功率指的是发电机向电网输送功率的情况，当负载发电时，发电机会成为负载，从电网中吸收功率。

逆功率保护的主要作用是防止逆功率对发电机造成过负荷运行、损坏或失效，保障电力系统的安全稳定运行。

2. 逆功率保护的原理逆功率保护的原理是通过监测发电机的输出功率和电网的电流进行比较，当发电机输出功率小于电网的电流乘以一个设定的阈值时，逆功率保护会动作，切断发电机与电网之间的连接。

具体来说，逆功率保护包括以下几个主要部分：2.1 功率测量逆功率保护需要测量发电机的输出功率和电网的电流。

通常使用电流互感器和功率变送器来实现对电流和功率的测量。

2.2 阈值设定逆功率保护需要设定一个阈值，用于判断发电机的输出功率是否小于电网的电流乘以该阈值。

阈值的设定需要考虑发电机的额定容量、负荷变化等因素。

2.3 逆功率保护动作当发电机的输出功率小于电网的电流乘以设定的阈值时，逆功率保护会动作，切断发电机与电网之间的连接，防止逆功率对发电机造成损害。

3. 逆功率保护的保护范围逆功率保护的保护范围是指逆功率保护可以保护的电力系统的范围。

一般来说，逆功率保护可以应用于各种类型的电力系统，包括发电厂、变电站、配电系统等。

3.1 发电厂在发电厂中，逆功率保护主要用于保护发电机免受逆功率的损害。

当发电机输出功率小于电网的电流乘以设定的阈值时，逆功率保护会切断发电机与电网之间的连接，防止逆功率对发电机造成过负荷运行、损坏或失效。

3.2 变电站在变电站中，逆功率保护主要用于保护变压器和其他设备免受逆功率的损害。

当逆功率保护检测到逆功率时，会切断电网与变压器之间的连接，防止逆功率对变压器和其他设备造成损害。

3.3 配电系统在配电系统中，逆功率保护主要用于保护负载免受逆功率的损害。

当逆功率保护检测到逆功率时，会切断电网与负载之间的连接，防止逆功率对负载造成损害。

光伏逆变器原理基础知识从事电力行业的各位同仁们应当会常常听说逆变器，知道逆变器的用途与功能，今日就先带大家了解一下光伏逆变器的原理吧。

一、工作原理及特点：工作原理：逆变装置的核心，是逆变开关电路，简称为逆变电路。

该电路通过电力电子开关的导通与关断，来完成逆变的功能。

特点：(1)要求具有较高的效率。

由于目前太阳能电池的价格偏高，为了最大限度的利用太阳能电池，提高系统效率，必需设法提高逆变器的效率。

(2)要求具有较高的牢靠性。

目前光伏电站系统主要用于边远地区，很多电站无人值守和维护，这就要求逆变器有合理的电路结构，严格的元器件筛选，并要求逆变器具备各种爱护功能，如：输入直流极性接反爱护、沟通输出短路爱护、过热、过载爱护等。

(3)要求输入电压有较宽的适应范围。

由于太阳能电池的端电压随负载和日照强度变化而变化。

特殊是当蓄电池老化时其端电压的变化范围很大，如12V的蓄电池，其端电压可能在 10V～16V之间变化，这就要求逆变器在较大的直流输入电压范围内保证正常工作。

二、光伏逆变器分类有关逆变器分类的方法许多，例如：依据逆变器输出沟通电压的相数，可分为单相逆变器和三相逆变器;依据逆变器使用的半导体器件类型不同，又可分为晶体管逆变器、晶闸管逆变器及可关断晶闸管逆变器等。

依据逆变器线路原理的不同，还可分为自激振荡型逆变器、阶梯波叠加型逆变器和脉宽调制型逆变器等。

依据应用在并网系统还是离网系统中又可以分为并网逆变器和离网逆变器。

为了便于光电用户选用逆变器，这里仅以逆变器适用场合的不同进行分类。

1、集中型逆变器集中逆变技术是若干个并行的光伏组串被连到同一台集中逆变器的直流输入端，一般功率大的使用三相的IGBT功率模块，功率较小的使用场效应晶体管，同时使用DSP转换掌握器来改善所产出电能的质量，使它特别接近于正弦波电流，一般用于大型光伏发电站(10kW)的系统中。

最大特点是系统的功率高，成本低，但由于不同光伏组串的输出电压、电流往往不完全匹配(特殊是光伏组串因多云、树荫、污渍等缘由被部分遮挡时)，采纳集中逆变的方式会导致逆变过程的效率降低和电户能的下降。

光伏发电逆功率保护摘要：I.光伏发电简介- 光伏发电的定义- 光伏发电的原理II.逆功率保护的作用- 逆功率保护的定义- 逆功率保护的重要性- 逆功率保护的基本原理III.逆功率保护的实现- 逆功率保护的实现方式- 逆功率保护的设备构成- 逆功率保护的参数设置IV.逆功率保护的案例分析- 案例一：某光伏发电系统逆功率保护的实现- 案例二：某光伏发电系统逆功率保护的问题及解决方法V.逆功率保护的未来发展趋势- 逆功率保护的技术创新- 逆功率保护的市场前景- 逆功率保护的政策支持正文：光伏发电是一种利用太阳能光伏电池将太阳光能转化为电能的发电方式。

近年来，随着光伏发电技术的不断创新和进步，光伏发电在能源领域中的应用越来越广泛。

然而，光伏发电系统在运行过程中，由于各种原因，可能会出现逆功率现象，即发电系统向电网输送的电能少于系统消耗的电能，这会给电网带来负面影响，甚至可能对发电系统造成损害。

因此，逆功率保护在光伏发电系统中显得尤为重要。

逆功率保护是一种在光伏发电系统中实时监测发电功率，当发现逆功率现象时，及时采取措施，防止逆功率继续发生的保护机制。

逆功率保护的重要性体现在以下几个方面：首先，逆功率保护可以保护电网的稳定运行，防止电能倒灌，避免电网受到冲击；其次，逆功率保护可以保护光伏发电系统的安全运行，防止发电系统受到损害；最后，逆功率保护可以提高光伏发电的效率，保证光伏发电系统正常运行。

逆功率保护的基本原理是通过监测发电系统的功率，判断是否出现逆功率现象。

当出现逆功率现象时，通过控制设备，切断逆功率电路，从而实现逆功率保护。

逆功率保护的实现方式主要有两种：一种是硬件实现，即通过安装逆功率保护装置，实现逆功率保护；另一种是软件实现，即通过编写逆功率保护程序，对发电系统进行实时监控，当发现逆功率现象时，及时采取措施，切断逆功率电路。

在实际应用中，逆功率保护的设备构成主要包括：光伏发电组件、逆变器、电能计量装置、保护装置等。

光伏发电逆功率保护
【原创版】
目录
一、光伏发电逆功率保护的背景和原因
二、光伏发电逆功率保护的工作原理
三、光伏发电逆功率保护的作用和应用实例
四、光伏发电逆功率保护的展望
正文
一、光伏发电逆功率保护的背景和原因
随着光伏发电技术的不断发展，越来越多的光伏发电系统接入到配电网中。

然而，当光伏发电系统产生大于并网侧负荷消耗的电能时，就会出现逆功率现象，即电能从光伏发电系统逆向流入电网，这会对电网和光伏发电系统造成一定的影响。

为了解决这个问题，需要采用光伏发电逆功率保护装置。

二、光伏发电逆功率保护的工作原理
光伏发电逆功率保护装置的工作原理主要依赖于交流电流互感器。

当光伏发电系统产生的电流大于并网侧负荷消耗的电流时，交流电流互感器会采集到电流方向信号，并将其反馈给保护装置。

保护装置根据电流方向信号，对光伏发电系统进行控制，使得光伏发电系统不再向电网输出电能。

三、光伏发电逆功率保护的作用和应用实例
光伏发电逆功率保护的主要作用是防止光伏发电系统产生的电能逆
向流入电网，保护电网和光伏发电系统的安全运行。

在实际应用中，光伏发电逆功率保护装置通常安装在光伏发电系统的并网侧，实时监测并网侧电流和电压信号，以便及时发现和处理逆功率现象。

四、光伏发电逆功率保护的展望
随着光伏发电技术的进一步推广和应用，光伏发电逆功率保护将变得越来越重要。

未来，光伏发电逆功率保护装置将更加智能化和集成化，以适应光伏发电系统的快速发展和变化。

光伏逆控一体机工作原理题目：光伏逆控一体机的工作原理及步骤解析引言：光伏逆控一体机是一种集光伏发电、逆变控制于一体的设备，被广泛应用于太阳能发电系统。

本文将从光伏能转化为直流电、直流电逆变为交流电及逆变控制三个方面，详细解析光伏逆控一体机的工作原理及步骤。

一、光伏能转化为直流电光伏逆控一体机的工作起点是太阳能光伏电池组将太阳能转化为直流电的过程。

太阳能光伏电池由多个光伏电池组成，通过光电效应将太阳能转化为直流电。

当光线照射到光伏电池上时，光子能量激发了太阳能光伏电池内部材料中的电子，使其产生电流。

光伏电池组中的电池串接在一起，以提高电压。

最终，光伏逆控一体机通过与太阳能电池组连接，将直流电输入到设备内部。

二、直流电逆变为交流电在光伏逆控一体机内部，直流电需要经过逆变装置将其转化为交流电以供使用。

逆变装置主要由逆变器组成，其工作原理是通过改变电路中的开关状态，将直流电转换为交流电。

逆变器通常采用双向可控硅、MOS管等器件构成，通过不断开关与断开电路，将直流电的电流方向和值进行调整，以实现直流电与交流电之间的转换。

逆变器还可以控制交流电的电压、频率等参数，并通过输出过程中的采样和控制系统进行实时监测和调整。

三、逆变控制逆变控制是光伏逆控一体机的重要环节，其目的是根据光照情况和负荷需求，实现逆变系统的优化调整。

逆变控制通常包括MPPT（最大功率点跟踪）和功率控制两个部分。

1. MPPT（最大功率点跟踪）MPPT是为了充分利用光能，精确追踪最大功率点以获得最佳发电效率。

MPPT通过不断调整光伏电池组的工作电压和电流，使得其输出功率达到最大。

它利用光照强度、温度等参数进行监测，并与输出功率曲线进行比较，从而动态调整工作点，以获取最佳的能量转化效率。

2. 功率控制功率控制是为了满足负荷需求和保护设备安全，在光伏逆控一体机的运行过程中，实时调整输出功率。

功率控制可以通过监测负载情况、电网状态、电网电压和频率等参数，并与预设的阈值进行比较，控制逆变器的工作状态，以保证稳定的电能输出。

充电桩、光伏电站逆功率保护的基本原理逆功率保护主要针对充电桩项目、部分并网型光伏发电站，这部分并网电站所谓并网其实只是与电网接通，并非发电输送电网，白天用户光伏所发电量主要供自己厂区内的用电负荷使用，晚上没有光伏发电时仍旧需要使用电网所输电量，因此才并网的。

这类光伏电站要求在并网处加以控制，尽量使光伏发电量刚好满足厂区内的用电负荷使用。

实际应用中具体采用逆功率保护装置来实现，装置主要功能及工作原理如下：1、逆功率保护检测交流电网（AC400V，50Hz）供电回路三相电压、电流（测量点），判断功率流向和功率大小。

如果电网供电回路出现逆功率现象，当逆功率值大于逆功率定值（可设定，单位W二次功率值）时，按照各个出口延时时限的不同，当延时超过相应出口的延时后，驱动该出口动作，跳闸顺序为先跳出口1，再跳出口2，依次类推，逐级断开清洁电源并网系统中8个模组，直到逆功率现象消失。

（需要清洁电源的控制开关提供分合闸操作回路）。

保护原理如图1所示。

2、功率恢复保护逆功率恢复的控制：当防逆流装置检测到逆功率切断清洁电源供电回路后，若测量点逆功率消失，并且检测到负荷功率（测量点的正向功率）大于某一门槛值（可设定，单位W二次功率值）时，经过不大于999.9S延时（可设置）后，防逆流装置先合出口1，再合出口2，依次类推，把清洁电源并网系统中接入点合上（控制点）。

（需要清洁电源的控制开关提供分合闸操作回路）。

保护原理如图2所示。

3、过负荷保护本逆功率保护装置设有过负荷保护。

过负荷保护动作于告警，如图3所示4、过电压保护本逆功率监控装置设有过电压保护。

过电压保护原理如图4所示。

5、低电压保护产品设有低电压保护。

低电压保护原理如图5所示。

6、电压回路断线告警产品检测到电压回路断线延时发出告警信号。

在电压恢复正常（线电压均大于300V）后，保护返回。

其原理图如图6所示。

7、装置故障告警逆功率保护装置的硬件发生故障，定值故障以及定值区号故障时，装置的液晶屏幕可以显示故障信息，并驱动异常告警继电器发告警信号，同时闭锁保护。

简述光伏并网系统核心--光伏逆变器
光伏并网系统是指将光伏发电系统的电能接入公共电网进行供电的系统。

而光伏逆变器是光伏发电系统中的核心设备之一，用于将光伏阵列中直流电转换为交流电并将其注入公共电网。

光伏逆变器的主要功能是将来自光伏阵列的直流电转换为交流电，并将其调整为满足公共电网要求的电压、频率和相位的电力输出。

具体来说，光伏逆变器是通过使用功率半导体器件（如MOSFET、IGBT等）来实现直流到交流的转换。

光伏逆变器通常包含多个电流拓扑结构，其中最常见的是单相桥式逆变器和三相桥式逆变器。

光伏逆变器的工作原理主要经过以下几个阶段：
光伏阵列将太阳能转换为直流电能，并通过直流断路器将其输入光伏逆变器。

然后，光伏逆变器通过电源滤波器对直流电进行滤波和变压处理，以确保输出电流和电压的纹波尽可能小。

通过输出滤波器和变压器，光伏逆变器将交流电的电压、频率和相位调整为与公共电网一致，并将其注入公共电网。

光伏逆变器还通过遵守并网规范的要求，如电压、频率和功率因数等方面，确保与公共电网的稳定连接。

除了以上的基本功能外，光伏逆变器还通常具备以下一些特殊功能：
1. 最大功率点追踪（MPPT）：光伏逆变器能够根据当前光照条件和温度等因素，自动调整其工作点，以确保光伏阵列在最大功率点工作，从而提高系统的整体发电效率。

2. 通信功能：光伏逆变器通常配备有通信接口，可以与数据采集系统或监控平台进行通信，实现对系统运行状态、电能输出情况等数据的实时监测和管理。

3. 保护功能：光伏逆变器通常具备多种保护功能，例如电流过载、短路、过压、过温等保护，能够实时监测系统的运行状态，并在出现异常情况时及时断电以保护设备的安全运行。

光伏逆变电路工作原理光伏逆变电路是光伏发电系统中至关重要的一部分，其工作原理的研究对于光伏发电系统的效率和稳定性起着至关重要的作用。

光伏逆变电路主要用于将光伏电池产生的直流电转换为交流电，以供电网或其他电器设备使用。

在光伏逆变电路中，直流电能通过逆变器转换为交流电，同时交流电经过滤波电路和升压电路得到更合适的电流和电压特性，最终输出到电网中。

光伏逆变电路的工作原理涉及到电力电子器件、控制技术和电路拓扑等多个方面的知识，下面将从这几个方面对光伏逆变电路的工作原理进行深入探讨。

1. 电力电子器件在光伏逆变电路中，电力电子器件扮演着至关重要的角色，主要包括功率晶体管（IGBT）、金属氧化物半导体场效应管（MOSFET）等。

这些器件能够有效地将直流电转换为交流电，在逆变电路中起到了连接和控制的作用。

1.1 功率晶体管（IGBT）功率晶体管是一种结合了场效应管和双极晶体管特性的器件，具有导通电压低、开关速度快等优点。

在光伏逆变电路中，功率晶体管扮演着关键的开关角色，控制着直流电流的流动和转换。

通过控制功率晶体管的导通与截止，可以实现对交流电流的输出控制，从而实现光伏发电系统的稳定运行。

1.2 金属氧化物半导体场效应管（MOSFET）MOSFET是一种具有电场调制功能的半导体器件，具有导通电阻小、控制电压低等优点。

在光伏逆变电路中，MOSFET通常用于控制逆变器的输出电压和频率，起到保护和调节电路的作用。

通过控制MOSFET的导通电压和电流，可以实现对电压波形和频率的调整，保证光伏逆变电路稳定输出。

2. 控制技术控制技术是光伏逆变电路中的另一个重要方面，主要包括PWM控制、PID控制等。

这些控制技术能够有效地监控和调节电路中的电流和电压，保证光伏发电系统的正常工作。

2.1 PWM控制PWM（脉宽调制）是一种通过改变信号的脉冲宽度来实现电压或电流控制的技术。

在光伏逆变电路中，PWM控制常常用于调节逆变器的输出波形，使其更符合电网的要求。

光伏发电逆功率保护
光伏发电逆功率保护是一种保护措施，用于防止光伏发电系统逆转功率流向电网。

当光伏发电系统产生的功率超过电网负荷需求，多余的功率将逆向流向电网，可能会对电网的稳定性和安全性造成影响。

逆功率保护措施可以实现自动断开连接或调整光伏发电系统的输出功率，以确保电网不会受到逆功率的冲击。

光伏发电逆功率保护常见的实施方式包括以下几种：
1. 逆功率保护装置：安装在光伏发电系统与电网连接处，监测系统的功率流向和电网的负荷需求。

当检测到逆功率流动时，保护装置会自动切断光伏发电系统与电网的连接，以阻止逆功率流入。

2. 功率调节器：在光伏发电系统中增加功率调节器，通过调整光伏电池阵列的输出功率，使其与电网的负荷需求匹配。

当光伏发电系统的输出功率超过电网的负荷需求时，功率调节器可以自动降低光伏电池阵列的输出功率，以防止逆功率流入电网。

3. 逆变器控制策略：逆变器是将光伏电池阵列产生的直流电转换为交流电并输出到电网的关键设备。

逆变器可以通过控制策略来实现逆功率保护。

当逆变器检测到逆功率流动时，它可以自动调整输出功率，或通过与电网的通信实现断开连接，以防止逆功率流入电网。

光伏发电逆功率保护的实施可以提高光伏发电系统与电网的安全性和稳定性，避免对电网造成不利影响。

同时，逆功率保护还可以降低光伏发电系统的运行风险，保护光伏设备的寿命。
