目录REALMAP软件操作手册 (2)一、系统设置 (2)1.基本设置 (2)2.显示设置 (2)3.单位显示 (3)4.GPS状态 (3)二、项目操作 (4)1.打开项目 (4)2.关闭项目 (6)3.新建项目 (6)三、数据采集 (7)1.数据采集界面介绍 (7)2.坐标数据采集 (7)3.属性数据记录 (13)四、图形编辑 (13)1.编辑菜单功能描述 (14)五、查询 (15)1.条件查询 (15)2.数据列表 (17)六、测量 (21)1.距离测量 (21)2.角度测量 (22)3.面积测量 (23)七、视图菜单 (25)1.多选 (25)2.点选 (26)3.框选 (26)4.放大 (27)5.缩小 (27)6.平移 (27)7.全图 (27)8.视图后退 (27)9.比例尺 (27)10.图层控制 (28)11.图层风格 (30)八、数据的导出 (31)1.pm2导出为shp格式 (31)2.pm2导出为dxf格式 (32)3.pm2导出为MIF格式 (32)4.Pm2导出为csv电子表格 (33)RealMap 软件操作手册一、系统设置点击【设置】菜单下的【系统设置】，打开系统设置界面 1. 基本设置2. 显示设置设置固定比例尺，全屏显示设置3.单位显示4.GPS状态点击【设置】菜单下的【GPS状态】，打开GPS状态界面，查看当前卫星分布、经纬度坐标、PDOP值，还可以在卫星列表中查看当前搜索到的每颗卫星的高度角、方位角、信噪比图：天空图图：卫星列表二、项目操作1.打开项目1.1 打开项目文件点击【文件】——【打开项目】，弹出工作空间列表，选择要打开的工作空间名称，打开工作空间注：每次只能打开一个工作空间文件，要打开其他工作空间，则当前项目必须关闭。

选中工作空间时，会提示打开文件，选择要打开的文件，点击【打开】按钮，则此工作空间中的数据文件被打开，可以进行数据编辑等操作，每次只能打开一个数据编辑文件，若要对其他数据文件进行编辑，直接打开即可，前一个数据文件即被关闭。

1.2 打开数据文件点击【文件】——【打开文件】，弹出数据文件列表界面，选择要打开的数据文件，点击打开，即可对该工作空间下的此数据文件进行编辑工作工作空间中所包含的数据文件列表查看文件信息1.3 添加数据文件点击【添加】按钮，打开所有文件夹中的数据文件，选中要添加的数据，即可添加至当前工作空间当中。

1.4 关闭数据文件点击【关闭】按钮，关闭选中的数据文件，则此数据文件从当前工作空间中移除。

2.关闭项目点击【文件】——【关闭项目】，即可关闭当前工作空间3.新建项目点击【文件】——【新建项目】，打开新建项目对话框，输入项目名称【古树调查】点击【创建】按钮，完成工作空间的创建三、数据采集1.数据采集界面介绍2.坐标数据采集GPS把实物分为点要素、线要素、面要素三类目标进行测量并成图2.1 采集点体积较小如路灯一类可在GPS手持机中选取点要素进行测量，可获取目标的坐标位置信息选中相应要素后，进入数据采集界面，【E,N,H】为当前位置坐标值，且由于GPS 存在误差的缘故，该值应处于小范围跳动的状态首先设定【采集间隔】，建议点采集间隔设为5秒，点击图标进行数据采集【记录状态】后方会有红色数值按1为单位步进，表示GPS正在每过设定时间采集一次数据，可在任意时刻点击图标，GPS将之前采集的所有数据求均值，完成该点坐标数据采集，同时在属性框中填入属性字段信息注：点采集次数越多，定位将会越准确，建议点采集时间不短于30秒2.2 采集线运动轨迹、路线一类可在手持机中选取线要素进行测量，可获取目标上任意点的坐标位置信息以及目标的周长信息建议线【采集时间间隔】设为1秒，自起始点开始移动，并点击图标进行数据采集，到达终止点后点击，同时在属性框中填入属性字段信息，数据采集结束这种线要素采集的方法仅仅适用于平滑曲线的测量，在测量较大的地物以及规则地物时效率较低，此时我们建议用【采集拐点】的功能进行测量，即只需采集规则路线中的各拐点，各拐点之间自动连接形成直线。

假设所测地物为一个如下图的球场：站在点A 的位置，新建一个线要素，选择【选项】下拉菜单中的【采集拐点】，弹出拐点记录窗口，点击【记录】，开始记录拐点坐标点A点B点C点D进入拐点采集窗口，点击进行拐点采集，建议采集时间不短于30秒，然后点击，窗口自动关闭，GPS完成拐点坐标记录所有拐点采集完成后，点击，则所有拐点连接成线，线采集结束拐点法与常规测量法可以交叉使用，如在进行足球场测量时，两个直边可以用采集拐点法，两个弧使用常规方法。

点击，选择时间或距离记录方式，继续线要素的采集。

通过拐点法和时间/距离采样法可以很方便的测量规则地物或不规则的地物形状，能够有效的减少工作量，常规方法的合理结合可以真实而又快速的将地物反应出来。

2.3 采集面体积较大如厂房一类可在GPS手持机中选取面要素进行测量，可获取目标上任意点的坐标位置信息以及目标的周长和面积信息同理于线要素测量，平滑面直接按照行进轨迹测量，规则面建议用采集拐点的方法进行测量，采集完成后，GPS会自动将起止点闭合成面3.属性数据记录作为GIS数据采集器，除了基本的坐标数据采集之外，还可以为相关要素编写属性字段（属性字段的格式可在内业Realmap Office软件中进行自定义编辑）四、图形编辑RealMap设计了强大的图形编辑功能，在【编辑】菜单中可选取相关操作1.编辑菜单功能描述智能捕捉点位捕捉是进行图形绘制、图上测量时必不可少的功能辅助对象在图形分割、裁切、合并时添加辅助线、面定位到XY 移动视图到已知坐标位置分割线分割线段图形分割把一个面分割成相邻的两个面图形裁切从面状图形内部切除一块区域图形合并把相邻的两个面合并成一个面移动对象保持图形形状不变将其平移五、查询1.条件查询Realmap提供条件查询功能供快速查询对象，如图：打开文件后点击【文件】里的【条件查询】例如：在【查询目标】中选择要选择图层【XZJX@Data-Edit】，【增加条件】选择【并且】，然后选择【SMUSERID】要素，条件输入【＜】，字段设【10】。

点击添加【+】，再点击【查】，出现查询结果列表。

点击【—】按钮关闭查询条件。

选中列表对象点击【定位】，将在图上显示该点选中列表对象点击【导航】，马上对该点导航，放弃以上操作点【退出】。

2.数据列表点击【文件】里的【数据列表】将可查询数据信息如图：选择图层【XZJX@Data-Edit】，【记录列表】显示该图层各个要素信息点击【统计结果】显示点、线、面记录数。

选中要素类型中的对象点击【定位】可以迅速定位到该点，选择对象点击【删除】可以删除对象点击【编辑】里的【属性】可以对录入对象属性进行编辑。

点击编辑里的【坐标】可以查看各点坐标值。

可对以上操作进行【保存】或者【取消】【数据列表】里选项可以查看图层和要素，同时可以进行【保存】、【删除】、【退出】操作。

六、测量RealMap具有距离、角度、面积三种测量功能，可以在地图窗口中进行实地距离、角度、面积的量算。

要进行准确的图上测量，需要用到【智能捕捉】的功能，依次点击【编辑】—【智能捕捉】，选取相应的单点捕捉1.距离测量依次点击【测量】—【距离量算】选中地图窗中两点，点击工具栏中，得到测量结果2.角度测量依次点击【测量】—【角度量算】选中地图窗中两点，点击工具栏中，得到测量结果3.面积测量依次点击【测量】—【面积量算】在地图窗口中点击三个以上点，点击工具栏中，得到测量结果七、视图菜单点击菜单栏的“绘图”，弹出绘图菜单，如图。

绘图菜单包括多选、点选、框选、放大、缩小、平移、全图、试图后退、比例尺和涂层控制五个子类，下面我们详细介绍各个子类的功能。

1.多选多选功能用来选择多个同类元素，比如选择几个点元素、线元素或面元素，选择后的元素以不同的颜色显示。

下图所示的是选择了三个点元素（图中颜色为红色的点）。

2.点选点选即一次选择一个元素，选择后的元素以不同的颜色显示。

选择一个元素后再选择另外一个元素时，前一个元素会恢复到原来的颜色。

下图所示为用点选功能选择的一个线元素。

提示：在工具栏中，按钮即为点选按钮。

3.框选框选功能用来一次选择在一个矩形范围内的所有同类元素。

点击框选功能，在屏幕上选中一个位置，然后移动点触笔，在这个过程中保证点触笔不离开屏幕。

在移动的过程中我们会看到一个矩形框，放开点触笔后，矩形框内的所有元素都会被选中。

如下两图所示，在第一个图中的矩形框内的线元素都被选择，并高亮显示（图中红颜色的线）。

4.放大放大地图比例尺，工具栏中的按钮即为放大功能。

5.缩小缩小地图比例尺，工具栏中的按钮即为放大功能。

6.平移移动地图，工具栏中的按钮即为移动功能。

7.全图在屏幕内显示整个地图，工具栏中的按钮即为全图功能。

8.视图后退退回到上一视图，工具栏中的按钮即为视图后退功能。

9.比例尺快速选择地图比例尺。

点击“比例尺”后，系统会弹出一个子菜单，如下图所示。

在子菜单中选择需要的比例尺后，地图会自己转换成刚从选择的比例尺大小。

10.图层控制“图层控制”用来管理当前项目中的图层，工具栏上的按钮即为图层控制功能。

点击“图层控制”，系统弹出“图层控制”窗口，图下图所示，下面依次介绍窗口中的内容。

列表名最上面的一栏为列表明。

“图层名”的格式为**@**，@前面是图层的名称，@后面是文件的名称，即该图层所在的文件；“类型”共有点、线、面三种；“可见”指该图层在地图中是否显示；“编辑”指该图层是否处于编辑状体，一次只能有一个图层处于编辑状态，只有在编辑状态下的图层才能对图层进行编辑；“可选”指的是图层中的数据能否选择。

图层信息列表名下面的显示的是图层信息移动功能菜单在图层信息下面有四个按钮，“顶层”,“向上”，“向下”，“底层”。

其中，“顶层”是指把图层移至最上面，“向上”指图层向上移一层，“向下”指图层向下移一层，“底层”指图层移至最底层。

一般情况下，要把点放在最上层，面放在最下层。

图层风格在“图层列表”旁边，有有一个“图层风格”按钮，选择一个图层，然后点击“图层风格”，系统弹出图层风格窗口。

不同类型的图层风格不相同，在下一节具体介绍。

选项点击右下角的“选项”按钮，弹出选项菜单，如下图所示。

各菜单项功能介绍参加下表。

退出退出图层控制界面。

11. 图层风格a) 点图层风格在图层列表中选择一个点图层，点击图层风格，系统弹出点图层风格窗口，如下图所示。

符号颜色——改变点的显示颜色，点击后面的矩形框，弹出颜色选择窗口，图下图所示。

选择好后，点击右上角的“OK”即可。

八、数据的导出本软件支持多种GIS数据格式，可以将采集下来的数据转换成其它GIS数据格式，例如AutoCAD的dxf，ArcGIS的shp和MapInfo的mif格式等。

合集下载

(02)深圳健路SKY-5G测试工具使用指导手册V2.2(1018版本)

(02)深圳健路SKY-5G测试工具使用指导手册V2.2(1018版本)

深圳健路SKY工具5G网络测试产品手册EDENZOU目录1概述 (3)2测试软件安装 (3)2.1手机端测试APP安装（SKP） (4)2.1.1APP安装 (4)2.1.2APP登录 (4)2.1.3APP设置 (5)2.2电脑采集软件安装（SKA） (6)2.2.1电脑操作系统要求 (6)2.2.2SKA软件安装 (6)2.2.3加密狗过期升级步骤 (8)3测试连接准备 (11)3.1测试手机安装驱动 (11)3.2打开手机5G调试端口 (11)3.3连接PC软件 (14)3.4设置端口数据采集掩码 (15)4数据采集 (16)4.1SKA创建测试任务模板 (16)4.2导入工参 (19)4.1测试环境地图的加载与导入 (23)4.2启动业务测试并开始采集LOG (24)4.3数据采集实时播放 (24)4.3.1实时查看测试信息 (24)4.3.2视图字段自定义 (25)4.3.3视图工作区自定义 (26)4.3.4视图工作区保存 (26)5数据分析与回放 (27)5.1匹配工参表 (27)5.2基站查询 (28)5.3数据计算 (30)5.4常用分析操作 (31)5.4.1数据回放 (32)5.4.2覆盖类指标分析 (33)5.4.3业务类指标分析 (37)5.4.4信令分析 (38)5.4.5测试数据切割 (41)5.4.6指标统计 (43)5.4.7事件分析 (45)5.5模板输出指标统计 (47)6室分测试 (48)6.1室分投诉处理测试 (49)6.2扫楼/室分新建站测试 (49)6.2.1室分图层导入功能 (49)6.2.1室内预定义轨迹功能 (50)6.2.2启动室分测试 (52)7问题分析 (54)7.1问题分析概述 (54)7.1.1问题分析入口 (54)7.1.2问题分析配置 (54)7.2弱覆盖分析 (56)7.2.1参数设置 (56)7.2.2原因分析 (56)7.3其他问题分析 (59)8自动化报告 (60)1概述健路公司无线网络测试及分析工具产品（JL-SKY系列）可以支持5G网络下多业务测试，满足单站验收、拉网评估、蔟优化、室分验证等多场景需求。

义维水泵测试软件用户手册

义维水泵测试软件用户手册

义维流体远程无线水泵测试软件用户手册上海义维流体科技有限公司《十二五节能环保产业发展规划》明确“十二五”期间，节能环保产业产值年均增长15%以上，到2015年，节能环保产业总产值达到4.5万亿元，《规划》提出了三个重点发展领域：节能产业领域、资源循环利用、环保产业等。

水泵是耗能大户，全国发电总量的20%-30%是用在水泵上的，水泵效率的好坏直接决定供水能耗的高低，直接影响供企业的经济效益。

作为企业来说必须掌握水泵的运行状况，除新装水泵进行验证性性能曲线的测试外，还必须进行每年一次的日常性测试，条件允许的泵站应该随时监控水泵的运行效率。

水泵在节能改造的环节中关键是对改造系统进行节能评估及能效分析。

这样就需要一款方便快捷、且测量准确的水泵测试软件，进行现场测试分析水泵的运行性能。

现有水泵厂的测试软件一直使用有线传输模式，可测量参数的扩展性不是很好（测量参数的个数受限制）。

在测试台容量越做越大、测试要求的参数逐步增加、测试管路直径档次布置比较多的情况下，则仪表数据传输线的布置会遇到很多问题：如果布置成暗线，布置比较困难，成本上升，布置周期长，维修困难；布置成明线就会向蜘蛛网一样布满整个试验台，拉线、拆线也方便，容易出现断线、短路等问题。

义维流体远程无线水泵测试软件很好的解决了现场测试设备的快速安装、远距离复杂管路上流量、压力信号的传输。

本手册中主要介绍了水泵远程无线测试的原理、设备的安装调试、测试软件的操作说明等。

本手册适合从事水泵测试、节能改造分析等设备操作人员及水泵技术工作者作为使用参考资料。

由于编写该手册过程中，时间仓促，手册中难免出现错误，望读者谅解并不吝指教。

欢迎登陆公司网站提出宝贵意见，我们将竭诚为您服务!上海义维流体科技有限公司2012年4月第一章软件简介 (1)1.1 测试原理 (1)1.2 系统组成 (2)1.3 软件介绍 (3)1.3.1 软件运行环境要求 (3)1.3.2 软件功能 (4)1.3.3 软件界面 (4)1.3.4 技术指标 (5)1.3.5 系统特点 (6)1.4 设备介绍 (7)1.4.1 设备简介 (7)1.4.2 技术参数 (7)1.4.3 接口说明 (9)1.4.4 设备状态判断 (10)1.4.5 设备电源要求 (10)1.4.6 4-20mA 接线说明 (10)1.4.7 设备安装 (13)第二章操作说明 (15)2.1 参数设置 (15)2.1.1 系统参数设置 (15)2.1.2 水泵基本信息 (17)2.1.3 测试基本信息 (18)2.1.4 仪表参数设置 (19)2.2 测试数据采集 (19)2.2.1 仪表显示 (20)2.2.2 测试数据 (21)2.2.3 特性曲线 (21)2.3 数据处理 (22)2.3.1 原始采集数据处理 (22)2.3.2 整体数据处理 (24)2.4 测试结果打印 (28)2.5 辅助功能 (30)2.5.1 通讯信号调试 (31)2.5.2 用户密码修改 (32)2.5.3 用户密码修改 (32)2.5.4 测试国家标准 (33)2.5.5 介质物理性质 (33)2.5.6 直线插值公式 (34)2.6 小工具及系统风格设置 (34)第三章测试说明 (35)3.1 测试前的准备工作 (35)3.2 测试中的步骤 (36)3.3 现场测试说明 (37)3.4 测试条件及常用测试规定 (37)3.4.1 标准试验装置对管路的要求 (37)3.4.2 试验条件 (38)3.4.3 试验转速 (39)3.4.4 取压孔的有关规定 (39)3.4.5 流量计前后直管的规定 (40)3.4.6 运转转速的规定 (40)3.4.7 性能试验和汽蚀试验说明 (40)第四章注意事项 (41)第一章软件简介1.1测试原理水力学方法测试水泵水力性能需采集的数据包括水泵出水量、进口压力、出口压力、电流、电压或水泵功率等。

水利行业技术手册

水利行业技术手册

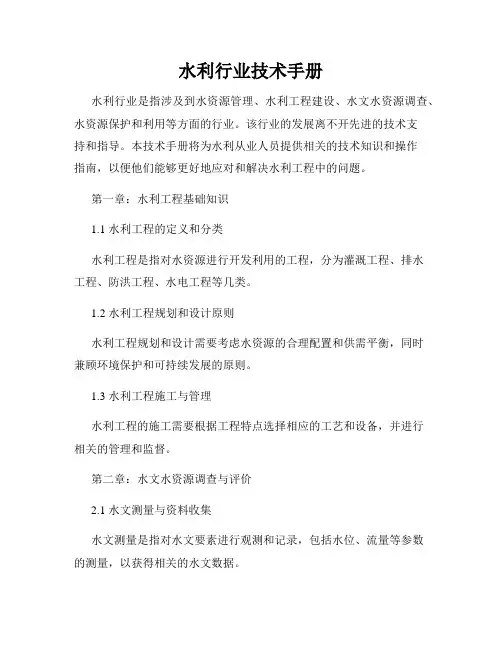

水利行业技术手册水利行业是指涉及到水资源管理、水利工程建设、水文水资源调查、水资源保护和利用等方面的行业。
