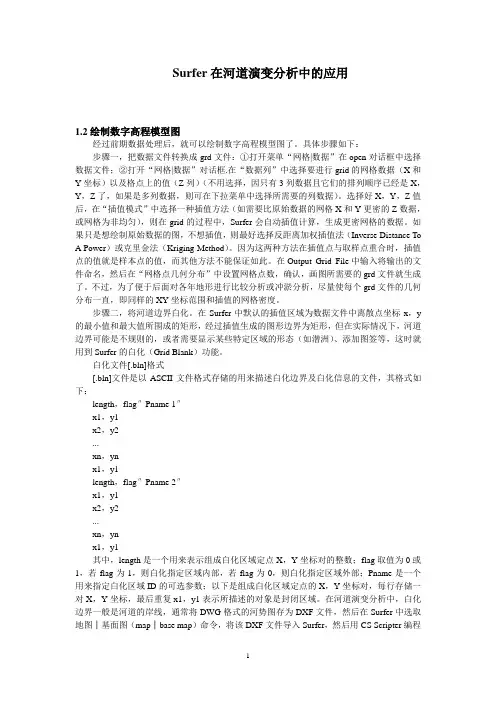

Surfer在河道演变分析中的应用1.2绘制数字高程模型图经过前期数据处理后，就可以绘制数字高程模型图了。

具体步骤如下：步骤一，把数据文件转换成grd文件：①打开菜单“网格|数据”在open对话框中选择数据文件；②打开“网格|数据”对话框.在“数据列”中选择要进行grid的网格数据（X和Y坐标）以及格点上的值（Z列）（不用选择，因只有3列数据且它们的排列顺序已经是X，Y，Z了，如果是多列数据，则可在下拉菜单中选择所需要的列数据）。

选择好X，Y，Z值后，在“插值模式”中选择一种插值方法（如需要比原始数据的网格X和Y更密的Z数据，或网格为非均匀），则在grid的过程中，Surfer会自动插值计算，生成更密网格的数据。

如果只是想绘制原始数据的图，不想插值，则最好选择反距离加权插值法（Inverse Distance To A Power）或克里金法（Kriging Method）。

因为这两种方法在插值点与取样点重合时，插值点的值就是样本点的值，而其他方法不能保证如此。

在Output Grid File中输入将输出的文件命名，然后在“网格点几何分布”中设置网格点数，确认，画图所需要的grd文件就生成了。

不过，为了便于后面对各年地形进行比较分析或冲淤分析，尽量使每个grd文件的几何分布一直，即同样的XY坐标范围和插值的网格密度。

步骤二，将河道边界白化。

在Surfer中默认的插值区域为数据文件中离散点坐标x，y 的最小值和最大值所围成的矩形，经过插值生成的图形边界为矩形，但在实际情况下，河道边界可能是不规则的，或者需要显示某些特定区域的形态（如潜洲）、添加图签等，这时就用到Surfer的白化（Grid Blank）功能。

白化文件[.bln]格式[.bln]文件是以ASCII文件格式存储的用来描述白化边界及白化信息的文件，其格式如下：length，flag″Pname 1″x1，y1x2，y2...xn，ynx1，y1length，flag″Pname 2″x1，y1x2，y2...xn，ynx1，y1其中，length是一个用来表示组成白化区域定点X，Y坐标对的整数；flag取值为0或1，若flag为1，则白化指定区域内部，若flag为0，则白化指定区域外部；Pname是一个用来指定白化区域ID的可选参数；以下是组成白化区域定点的X，Y坐标对，每行存储一对X，Y坐标，最后重复x1，y1表示所描述的对象是封闭区域。
