雷达液位计工作原理及常见故障处理

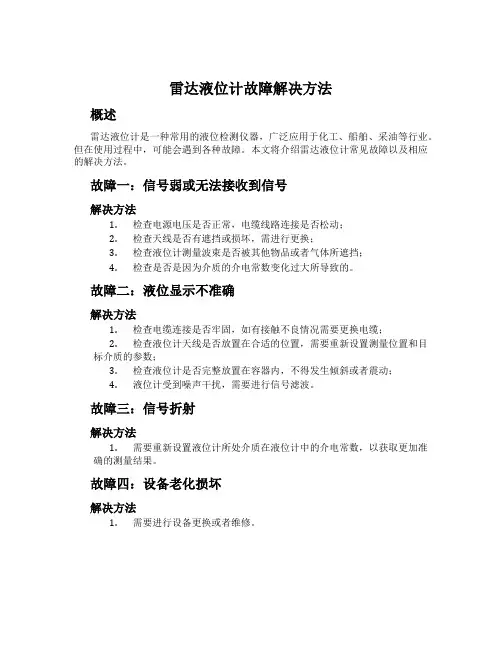

雷达液位计故障解决方法
概述
雷达液位计是一种常用的液位检测仪器，广泛应用于化工、船舶、采油等行业。

但在使用过程中，可能会遇到各种故障。

本文将介绍雷达液位计常见故障以及相应的解决方法。

故障一：信号弱或无法接收到信号
解决方法
1.检查电源电压是否正常，电缆线路连接是否松动；
2.检查天线是否有遮挡或损坏，需进行更换；
3.检查液位计测量波束是否被其他物品或者气体所遮挡；
4.检查是否是因为介质的介电常数变化过大所导致的。

故障二：液位显示不准确
解决方法
1.检查电缆连接是否牢固，如有接触不良情况需要更换电缆；
2.检查液位计天线是否放置在合适的位置，需要重新设置测量位置和目
标介质的参数；
3.检查液位计是否完整放置在容器内，不得发生倾斜或者震动；
4.液位计受到噪声干扰，需要进行信号滤波。

故障三：信号折射
解决方法
1.需要重新设置液位计所处介质在液位计中的介电常数，以获取更加准
确的测量结果。

故障四：设备老化损坏
解决方法
1.需要进行设备更换或者维修。

结语
雷达液位计是一种非常实用的仪器，在使用过程中遇到问题并非不可避免。

通过定期检查，及时维修或更换故障设备，能够为液位计的使用和维护提供保障，从而更好地发挥雷达液位计的优势。

雷达液位计出现数据跳变的解决方案介绍雷达液位计是一种应用广泛的液位测量工具，通过发射和接收雷达波测量液体的液位高度。

然而，在实际应用中，雷达液位计可能会出现数据跳变的问题，本文将对该问题进行分析，并提供解决方案。

出现数据跳变的原因1.环境干扰：在雷达液位计的测量范围内存在其他信号源，如移动设备、通信设备等，会产生电磁波干扰，从而导致液位计数据跳变。

2.反射层变化：反射层是指雷达液位计测量范围内液体的介质界面或固体的表面。

当反射层发生变化时，液位计会出现数据跳变。

例如，液位计测量的是一池水，当有其他物体进入水中时，反射层发生变化，液位计数据就会出现跳变。

3.雷达液位计本身问题：雷达液位计的传感器和电路出现问题，也会导致数据跳变。

例如，传感器故障，电路接触不良等。

解决方案环境干扰1.优化雷达液位计的位置：将雷达液位计置于较为稳定的环境，并避免与其他信号源过近。

例如，如果液位计设备设在工厂，应尽量将其安装在空旷的地方，远离机器等电磁干扰源。

2.增强屏蔽能力：在液位计设备建造、布线时，应采用抗干扰措施，例如添加屏蔽层、增加过滤器等。

反射层变化1.避免液位计测量范围内的其他物体：如上所述，当反射物体发生变化时，液位计数据会跳变。

因此，我们可以通过保持液位计附近环境的稳定，避免其他物体进入液体中，减少反射物体中断的发生。

2.安装多个雷达液位计：多个雷达液位计测量液位范围内同一介质，可以提高测量的可靠性。

例如，在某个液体的表面，可将不同位置的雷达液位计测量出来的数据加权平均，以去除局部变量及错误的影响。

雷达液位计本身问题1.定期检查维护雷达液位计：及时地检查和维护液位计，包括固定传感器、检查电路、更换电池等。

通过规范的维护操作，保证雷达液位计的正常运作，从而减少数据跳变的发生。

2.选择质量可靠的雷达液位计：注意选择质量好、操作稳定的雷达液位计。

并且，在使用液位计设备之前，应充分了解该设备的性能及操作手册。

总结数据跳变是雷达液位计使用过程中常见的问题之一，但是我们可以通过多种手段去解决此问题。

雷达液位计的工作原理雷达液位计是一种常用于测量液体或固体容器内液位高度的仪器，其工作原理基于雷达技术。

雷达液位计通过发送雷达波束，接收并分析回波信号来确定液位高度，具有高精度、可靠性高和适应性强的特点。

1. 工作原理概述雷达液位计的工作原理类似于雷达测距。

它通过发送雷达波束，当波束遇到容器内的液体或固体物质时，会发生反射。

接收器可以接收到反射回来的雷达波，并根据回波的时间延迟来确定液位高度。

2. 发射器和接收器雷达液位计包含一个发射器和一个接收器。

发射器负责产生雷达波束，并将其发送至容器内。

接收器则用于接收反射回来的波束并测量回波的时间延迟。

3. 频率和功率雷达液位计使用的雷达波频率通常在1至100 GHz之间。

波束的功率取决于测量所需的范围和环境条件。

一般情况下，较短的范围需要较高的功率。

4. 反射和回波当雷达波束遇到液体或固体物质时，发生反射并产生回波。

液位计接收器接收到这些回波，并分析回波的属性来确定液体或物质的高度。

5. 时间延迟和液位测量雷达液位计通过测量回波的时间延迟来确定液位高度。

回波的时间延迟取决于发射器发射雷达波根据液体或物质的位置，经过空气传播的时间，以及回到接收器的时间。

根据时间延迟，液位计可以计算出液位高度。

6. 算法和精度雷达液位计使用特定的算法来处理回波信号，并将其转换为液位高度。

这些算法可以通过降噪、滤波和校准等方式提高测量的精度和准确度。

7. 应用领域雷达液位计广泛应用于工业和商业领域。

例如，在石油化工行业中，雷达液位计可用于测量储罐内的油品水平；在食品加工行业中，它可用于监测罐内的液体或固体食品的容量。

总结：雷达液位计是一种基于雷达技术的仪器，通过发送和接收雷达波束来测量液体或固体容器内的液位高度。

它的工作原理是利用回波的时间延迟来确定液位，并通过特定的算法来处理回波信号，提高测量的精度和准确度。

雷达液位计具有高精度、可靠性高和适应性强的特点，广泛应用于各个领域。

20种液位计工作原理及常见故障分析液位计是一种用于测量液体或固体物料的高度或液位的仪器。

它在许多工业领域中被广泛应用，如化工、石油、食品加工、水处理等。

液位计的工作原理多种多样，每种原理都有其优点和适用范围。

下面将介绍20种常见的液位计工作原理及常见故障分析。

1. 浮子液位计：浮子液位计利用浮子的浮力和液体的比重来测量液位。

常见故障包括浮子卡住、浮子磨损等。

2. 飘浮球液位计：飘浮球液位计通过飘浮球的上下浮动来测量液位。

常见故障包括飘浮球漏气、飘浮球卡住等。

3. 磁翻板液位计：磁翻板液位计利用液位的变化使翻板上的磁铁翻转，从而测量液位。

常见故障包括磁铁脱落、翻板卡住等。

4. 高频电容液位计：高频电容液位计利用电容的变化来测量液位。

常见故障包括电容损坏、电路故障等。

5. 振荡液位计：振荡液位计通过液位的变化引起振荡频率的改变来测量液位。

常见故障包括振动传感器故障、振荡电路故障等。

6. 压力式液位计：压力式液位计利用液体的压力来测量液位。

常见故障包括压力传感器故障、压力管道堵塞等。

7. 毛细管液位计：毛细管液位计利用毛细管的液位差来测量液位。

常见故障包括毛细管堵塞、液体粘度变化等。

8. 雷达液位计：雷达液位计利用雷达波的反射时间来测量液位。

常见故障包括天线故障、信号干扰等。

9. 超声波液位计：超声波液位计利用超声波的传播时间来测量液位。

常见故障包括超声波传感器故障、信号衰减等。

10. 激光液位计：激光液位计利用激光束的反射时间来测量液位。

常见故障包括激光器故障、光电探测器故障等。

11. 线性电阻液位计：线性电阻液位计利用液位的变化导致电阻值的改变来测量液位。

常见故障包括电阻丝断裂、接线松动等。

12. 导电液位计：导电液位计利用液体的导电性来测量液位。

常见故障包括电极腐蚀、导电液体浓度变化等。

13. 电容液位计：电容液位计利用电容的变化来测量液位。

常见故障包括电容板腐蚀、电路故障等。

14. 磁性液位计：磁性液位计利用液位的变化导致磁场的改变来测量液位。

雷达液位计的工作原理雷达液位计的工作原理发射一反射一接收是雷达液位计的基本工作原理。

雷达传感器的天线以波束的形式发射电磁波信号，发射波在被测物料表面产生反射，反射回来的回波信号仍由天线接收。

发射及反射波束中的每一点都采用超声采样的方法进行采集。

信号经智能处理器处理后得出介质与探头之间的距离，送终端显示器进行显示、报警、操作等。

微波测距示意图如图1所示。

发射波接收波测距仪反射器图中，E 一空槽（罐）的高度；F一满槽（罐）的高度；D一探头至介质表面的距离；L—实际物位雷达脉冲信号从发射到接收的运行时间与探头到介质表面的距离D成正比，即：D=vXt/2式中，t一脉冲从发射到接收的时间间隔v一波形传播速度因空槽距离E已知，故实际物位的距离L为：L=E-D式中，E的基准点是过程连接的底部在发射的时间间隔里，天线系统作为接收装置使用。

仪表分析、处理运行时间小于十亿分之一秒的回波信号，并在极短的一瞬间分析处理回波。

雷达传感器利用特殊的时间间隔调整技术将每秒的回波信号进行放大、定位，然后进行分析处理。

因此雷达传感器可以在0.1s内精确细致地分析处理这些被放大的回波信号，无须花费很多时间来分析频率。

雷达液位计的特点雷达液位计最大的特点是在恶劣条件下功效显著。

无论是有毒介质，还是腐蚀性介质，也无论是固体、液体还是粉尘性、浆状介质，它都可以进行测量。

在测量方面，具有以下特点：1、连续准确地测量由于电磁波的特点，不受环境的影响。

故其测量的应用场合比较广。

雷达液位计的探头与介质表面无接触，属非接触测量，能够准确、快速地测量不同的介质。

探头几乎不受温度、压力、气体等的影响（500°C时影响仅为0.018%，50bar时为0.8%）。

2、对干扰回波具有抑制功能比如，波束范围内接头引起的干扰回波和进料或出料的噪声引起的干扰回波等可由内部的模糊逻辑控制自动进行抑制。

3、准确安全节省能源雷达液位计在真空、受压状态下都可进行测量，而且准确安全，可* 性强。

雷达液位计的工作原理雷达液位计是一种常用的液位测量仪器，广泛应用于石油、化工、能源等行业。

它通过利用雷达波的特性来测量液体的高度，从而获得液位信息。

本文将详细介绍雷达液位计的工作原理。

一、原理概述雷达液位计的工作原理基于雷达波的反射和回波时间的测量。

雷达液位计发射出高频的雷达信号，在信号遇到介质表面时，一部分被吸收，一部分被散射，还有一部分会反射回雷达液位计。

通过测量从发射到接收所用的时间，就可以计算液位的高度。

二、发送与接收雷达液位计通过一根天线发射出短脉冲雷达信号，该信号具有很高的频率和较强的穿透力。

信号发送后，经过传输介质，当遇到介质表面时，一部分信号被吸收，一部分信号被散射，一部分信号经过反射回到雷达液位计。

雷达液位计的接收系统会接收到这些回波信号。

三、回波和测量雷达液位计通过分析接收到的回波信号，并记录下来的发射到接收所用的时间，来计算液位的高度。

由于雷达液位计已经事先记录了信号从发射到接收所经过的时间，因此可以根据声速和时间的关系，确定介质的高度。

四、补偿和精度在实际应用中，由于介质表面形状的不规则性、介质的折射率变化等因素的影响，需要进行相应的补偿。

一般来说，雷达液位计会根据介质所具有的特性进行自动的补偿处理，以提高测量的精度。

五、优势和应用雷达液位计具有精确度高、测量范围广、适应性强等优点，被广泛应用于各领域的液位测量中。

在石油、化工、能源行业，雷达液位计可以监测储罐、槽池等液体的高度，实现对液体的实时控制和管理。

六、总结雷达液位计通过利用雷达波的特性，实现对液体高度的测量。

通过发送和接收雷达信号，并计算回波时间，即可得到液位的高度信息。

它的工作原理简单，精度高，适用范围广，被广泛应用于各种液位测量场合。

随着科技的不断进步，雷达液位计的性能也在不断提高，为各行业的工艺控制和安全管理提供了有效的手段。

雷达液位计是一种常用的流程控制仪表，广泛应用于化工、石油、制药等行业中。

然而，雷达液位计在使用过程中也会遇到一些常见故障，如误差大、测量不准确等问题。

本文将针对雷达液位计常见的故障进行分析，并提出相应的处理方法，以便读者在日常工作中能够更好地应对雷达液位计的故障问题。

一、雷达液位计误差大的原因及处理方法1. 天线布线不良：雷达液位计误差大的一个常见原因是天线布线不良。

因为雷达液位计是通过发射和接收雷达波来测量液位的，如果天线的布线不良，就会导致信号传输不畅，从而影响测量的准确性。

处理方法是检查天线的布线是否良好，必要时更换天线。

2. 天线积尘：另一个导致雷达液位计误差大的原因是天线积尘。

如果雷达液位计的天线长时间没有清洁，就会积聚灰尘，导致接收和发送的雷达波受到影响，从而影响测量的准确性。

处理方法是定期清洁天线，保持其表面的清洁。

3. 天线角度不当：雷达液位计的天线角度不当也是导致误差大的一个常见原因。

天线角度不当会导致雷达波的发送和接收方向不准确，影响信号的传输和测量结果。

处理方法是调整天线的角度，确保其与液体的垂直角度一致。

二、雷达液位计测量不准确的原因及处理方法1. 液位杂波干扰：雷达液位计在测量液位时，可能会受到周围环境的杂波干扰，从而导致测量结果不准确。

处理方法是优化雷达液位计的安装位置，避免周围设备的电磁辐射干扰，并采用滤波器等措施消除杂波影响。

2. 液体介质变化：另一个导致雷达液位计测量不准确的原因是液体介质的变化。

因为雷达液位计是通过测量液体和介质的相对介电常数来测量液位的，如果液体的介质常数发生变化，就会导致测量结果不准确。

处理方法是对液体介质进行定期检测和校准，确保其介电常数的稳定性。

3. 反射目标不明确：雷达液位计在测量时需要有清晰的反射目标，如果反射目标不明确，就会影响雷达波的传输和接收，从而导致测量不准确。

处理方法是对液体容器进行清洁和维护，确保反射目标的清晰度和稳定性。

雷达液位计的工作原理
雷达液位计是一种常用的液位测量仪器，它利用雷达波束对液体表面进行测量，能够准确、稳定地测量各种液体的液位。

雷达液位计的工作原理主要包括发射、接收、信号处理和显示等几个方面。

首先，雷达液位计通过天线发射雷达波束。

雷达波束在发射后，会沿着天线的
方向以光速传播，当雷达波束遇到液体表面时，部分波束会被液体反射回来。

其次，雷达液位计的接收部分会接收到反射回来的雷达波束。

接收到的雷达波
束会被转换成电信号，并传输到信号处理器中进行处理。

接着，信号处理器会对接收到的信号进行处理，包括滤波、放大、数字化等操作，最终将处理后的信号传输到显示器上进行显示。

最后，显示器会将处理后的信号转换成液位信息，并显示在屏幕上，供操作人
员进行观察和记录。

总的来说，雷达液位计的工作原理是利用雷达波束对液体表面进行测量，通过
发射、接收、信号处理和显示等步骤，最终实现对液体液位的准确测量。

相比传统的液位测量方法，雷达液位计具有测量范围广、精度高、适应性强等优点，因此在化工、石油、食品等行业得到了广泛的应用。

除此之外，雷达液位计还具有抗干扰能力强、适应性广、维护成本低等优点，
使其在工业生产中得到了广泛的应用。

同时，随着雷达技术的不断发展，雷达液位计的性能也在不断提升，使其在液位测量领域有着广阔的应用前景。

综上所述，雷达液位计的工作原理是基于雷达技术对液体表面进行测量，通过
发射、接收、信号处理和显示等步骤，最终实现对液体液位的准确测量。

其优点包括测量范围广、精度高、抗干扰能力强等，因此在工业生产中得到了广泛的应用，并有着广阔的应用前景。

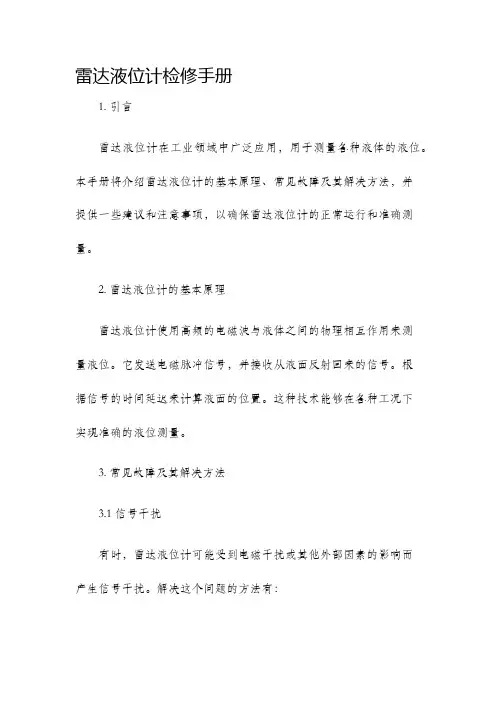

雷达液位计检修手册1. 引言雷达液位计在工业领域中广泛应用，用于测量各种液体的液位。

本手册将介绍雷达液位计的基本原理、常见故障及其解决方法，并提供一些建议和注意事项，以确保雷达液位计的正常运行和准确测量。

2. 雷达液位计的基本原理雷达液位计使用高频的电磁波与液体之间的物理相互作用来测量液位。

它发送电磁脉冲信号，并接收从液面反射回来的信号。

根据信号的时间延迟来计算液面的位置。

这种技术能够在各种工况下实现准确的液位测量。

3. 常见故障及其解决方法3.1 信号干扰有时，雷达液位计可能受到电磁干扰或其他外部因素的影响而产生信号干扰。

解决这个问题的方法有：- 检查雷达液位计周围是否有其他电子设备的干扰源，并移除或隔离它们；- 检查雷达液位计的电缆和接线是否安全可靠，如有问题，需要更换或重新连接；- 确保外部电源的电压稳定，避免不稳定的电压对雷达液位计产生干扰。

3.2 信号反射问题雷达液位计测量液位的原理是通过接收从液面反射回来的信号来计算液位位置。

但在某些情况下，信号可能无法反射回来，导致无法准确测量液位。

解决这个问题的方法有：- 检查液位计是否在液体的测量范围内，确保液位计的工作范围与液体的高度相匹配；- 检查液面是否有污垢或其他物质附着在上面，需要清洁液面以确保信号能够正常反射。

3.3 传感器故障雷达液位计的传感器是关键组件，如果传感器出现故障，将导致测量结果不准确或无法测量。

解决传感器故障的方法有：- 检查传感器的电缆连接是否牢固，如有松动或断开，需要重新连接或更换电缆；- 检查传感器是否受到物体的物理损害，如有损坏，需要更换传感器；- 定期进行传感器的检查和校准，以确保其工作正常和准确测量。

4. 使用建议和注意事项- 定期进行雷达液位计的维护和检修，包括清洁、校准和替换关键零部件；- 遵循生产厂家的使用指南和安全操作规程，确保操作人员的安全；- 定期检查雷达液位计的电缆和接线，确保其安全可靠；- 随时关注雷达液位计的工作状态，及时处理故障和问题；- 如遇到严重故障或问题无法解决，及时联系厂家的技术支持团队。

20种液位计工作原理及常见故障分析液位计是一种广泛应用于工业领域的仪器，用于测量液体或粉体物料的液位高度。

它们在许多行业中都起着重要的作用，包括化工、石油、食品和饮料、医药等。

在本文中，我将详细介绍20种常见的液位计工作原理及常见故障分析。

1. 浮子液位计：浮子液位计利用浮子的浮力原理来测量液体的液位。

当液位升高时，浮子会随之上升，并通过机械装置将液位高度转换为可读的指示。

常见故障分析：浮子卡住或受损可能导致液位计读数不准确。

此外，由于浮子液位计需要与液体接触，因此在测量腐蚀性液体时，浮子可能受到腐蚀而失效。

2. 导纳液位计：导纳液位计通过测量液体对电容的影响来确定液位高度。

它使用一个电容传感器和一个电路来测量电容的变化，并将其转换为液位高度。

常见故障分析：电容传感器可能受到污染或损坏，导致测量不准确。

此外，电路故障也可能导致液位计读数错误。

3. 振荡液位计：振荡液位计通过测量液体对振荡管的阻尼效应来确定液位高度。

当液位升高时，液体对振荡管的阻尼效应增加，从而改变振荡频率。

常见故障分析：振荡管可能受到污染或损坏，导致振荡频率不准确。

此外，电路故障也可能导致液位计读数错误。

4. 压力液位计：压力液位计利用液体的静态压力来测量液位高度。

它通过将液体与大气压力隔离，并测量隔离腔中的压力来确定液位高度。

常见故障分析：压力传感器可能受到污染或损坏，导致压力测量不准确。

此外，密封失效可能导致液体泄漏，影响液位计的读数。

5. 雷达液位计：雷达液位计利用雷达波的反射时间来测量液位高度。

它通过发射雷达波并测量其返回时间来确定液位高度。

常见故障分析：雷达传感器可能受到污染或损坏，导致测量不准确。

此外，雷达波在遇到介质时可能发生衰减，影响液位计的读数。

6. 超声波液位计：超声波液位计利用超声波的传播时间来测量液位高度。

它通过发射超声波并测量其返回时间来确定液位高度。

常见故障分析：超声波传感器可能受到污染或损坏，导致测量不准确。

雷达液位计安装要求液位计常见问题解决方法雷达物位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。

探头发出高频脉冲并沿缆绳传播，当脉冲碰到物料表面时反雷达物位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。

探头发出高频脉冲并沿缆绳传播，当脉冲碰到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

雷达液位计安装要求：1、推举距离（1）墙至安装短管的外壁。

2、离罐壁为罐直径1/6处，最小距离为200mm。

3、不能安装在入料口的上方。

4、假如不能保持仪表与罐壁的距离，罐壁上的介质会黏附造成虚假回波，雷达物位计在调试仪表的时候应当进行虚假回波存储。

5、测量范围从波束触及罐低的那一点开始计算，但在特别情况下，若罐低为凹型或锥形，当物位低于此点时无法进行测量。

雷达物位计若介质为低介电常数当其处于低液位时，罐低可见，此时为保证测量精度，建议将零点定在低高度为C的位置。

理论上测量达到天线尖端的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的尖端至少100mm。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

磁翻板液位计显现假液位怎么办？磁翻板液位计是依据浮力原理和磁性耦合作用研制而成。

这种液位计一般是利用磁致伸缩原理，由波导丝传递磁浮子的信号，再由电路处理信号得到液位值。

当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色变化为红色，当液位下降时翻柱由红色变化为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清楚的指示。

雷达液位计的应用及故障处理分析摘要：雷达液位计在石油化工测量领域得到发挥着重要的作用。

为了使雷达液位计在化工领域发挥出更大的作用，必须重视雷达液位计的故障问题，要深入现场，了解故障的成因，并提出具体的故障解决措施，才能保雷达液位计高效、稳定的运行。

本文介绍雷达液位计的工作原理及特点，雷达液位计的安装要求，并对常见的故障进行分析。

关键词：雷达；液位计；原理构成；故障分析雷达液位计是一种高可靠性的非接触式液位测量仪器。

非接触测量法是近年来测量物位的主要方法。

全面解决了原标准插入式仪器检测元件大多易被介质污染和腐蚀的诸多问题。

此外，它的雷达波可以穿透许多泡沫或烟雾和蒸汽介质，而不受环境变化的影响，并能可靠地测量其液位的准确值。

因此，雷达液位计在石油石化行业得到了广泛的应用。

由于被测对象的复杂性，特别是在生产过程中，由于容器内的电机搅拌和容器内的加热材料蒸汽引起的泥浆飞溅，雷达液位计的故障频率很高，仪表维护量很大，对生产设备影响很大。

1雷达液位计的工作原理及特点1.1 雷达液位计的工作原理雷达液位计的基本测量原理由发射、反射和接收三部分组成。

雷达传感器的天线以波束的形式发射雷达信号。

采用微波脉冲测量方法。

不同的距离对应不同的对象级别。

反射的回波信号仍由天线接收。

雷达信号适用于连续、非接触脉冲信号，能在金属容器中正常工作。

一般来说，微波脉冲的发射时间间隔为1s，频率为2.5MHz。

反射信号将在回波图上反射。

回波图可以在很短的时间内（十亿分之一秒）放大和定位回波信号，然后准确、仔细地分析和处理这些信号。

雷达液位计发出的微波脉冲能量很低，不会威胁人体健康。

它需要在各种金属和非金属容器中传播。

它不仅可以测量立式罐内的液位，还可以连续测量颗粒和浆液的液位。

是一种适用性强的液位计。

雷达液位计一般由发射机和天线组成。

不同型号的接收机和天线有一定的差异。

因此，在使用雷达液位计时，相关单位不能忽视这一问题，要注意不同雷达液位计的工艺条件，使雷达液位计发挥理想的应用效果。

淮安嘉可自动化仪表有限公司
导波雷达液位计的常见故障
导波雷达液位计常见故障如下：
1、介质波动引起导波雷达液位计指示波动（这种现象是工艺变化导致，不属于仪表故障，介质波动停止后导波雷达液位计指示也恢复正常）。

2、导波雷达液位计的导波强度过强或过弱。

3、导波雷达液位计钢缆安装较松或无配重，容易造成钢缆摆动碰壁。

4、导波雷达液位计钢缆安装位置离管壁太近，容易造成碰壁。

5、导波雷达液位计测量盲区过小。

6、导波雷达液位计安装位置靠近进料口，进料时冲刷钢缆造成指示波动。

7、导波雷达液位计钢缆表面或导波筒内壁有附着物，影响正常回波。

8、实际液面已超出测量范围，探入顶部部盲区或底部盲区。

9、导波头内部四氟材质不严密，部分油气已进入导波头内。

10、表芯故障或表芯与导波头连接松动，造成指示不准确。

11、参数设置不正确，DCS 量程与表芯量程不对应，基本参数设定不符合实际现场安装条件。

12、设备使用时间过长，已达年限寿命。

雷达液位计的原理、特点、安装、维护及常见故障1.雷达液位计的测量原理雷达液位计采用发射--反射--接收的工作模式.雷达液位计的天线发射出电磁波,这些波经被测对象表面反射后,再被天线接收,电磁波从发射到接收的时间与到液面的距离成正比,关系式如下：D=CT/2式中 D——雷达液位计到液面的距离C——光速T——电磁波运行时间雷达液位计记录脉冲波经历的时间,而电磁波的传输速度为常数,则可算出液面到雷达天线的距离,从而知道液面的液位.在实际运用中,雷达液位计有两种方式即调频连续波式和脉冲波式.采用调频连续波技术的液位计,功耗大,须采用四线制,电子电路复杂.而采用雷达脉冲波技术的液位计,功耗低,可用二线制的24V DC供电,容易实现本质安全,精确度高,适用范围更广.VEGAPULS雷达液位计采用脉冲微波技术,其天线系统发射出频率为、持续时间为的脉冲波束,接着暂停278ns,在脉冲发射暂停期间,天线系统将作为接收器,接收反射波,同时进行回波图像数据处理,给出指示和电信号.2.雷达液位计的特点1雷达液位计采用一体化设计,无可动部件,不存在机械磨损,使用寿命长.2雷达液位计测量时发出的电磁波能够穿过真空,不需要传输媒介,具有不受大气、蒸气、槽内挥发雾影响的特点,能用于挥发的介质如粗苯的液位测量.3雷达液位计几乎能用于所有液体的液位测量.电磁波在液位表面反射时,信号会衰减,当信号衰减过小时,会导致雷达液位计无法测到足够的电磁波信号.导电介质能很好地反射电磁波,对VEGAPULS雷达液位计,甚至微导电的物质也能够反射足够的电磁波.介电常数大于的非导电介质空气的介电常数为也能够保证足够的反射波,介电常数越大,反射信号越强.在实际应用中,几乎所有的介质都能反射足够的反射波.4采用非接触式测量,不受槽内液体的密度、浓度等物理特性的影响.5测量范围大,最大的测量范围可达0~35m,可用于高温、高压的液位测量.6天线等关键部件采用高质量的材料,抗腐蚀能力强,能适应腐蚀性很强的环境.7功能丰富,具有虚假波的学习功能.输入液面的实际液位,软件能自动地标识出液面到天线的虚假回波,排除这些波的干扰.8参数设定方便,可用液位计上的简易操作键进行设定,也可用HART协议的手操器或装有VEGA Visual Operating软件的 PC机在远程或直接接在液位计的通信端进行设定,十分方便.3.雷达液位计安装的注意事项雷达液位计能否正确测量,依赖于反射波的信号.如果在所选择安装的位置,液面不能将电磁波反射回雷达天线或在信号波的范围内有干扰物反射干扰波给雷达液位计,雷达液位计都不能正确反映实际液位.因此,合理选择安装位置对雷达液位计十分重要,在安装时应注意以下几点：1雷达液位计天线的轴线应与液位的反射表面垂直.2槽内的搅拌阀、槽壁的黏附物和阶梯等物体,如果在雷达液位计的信号范围内,会产生干扰的反射波,影响液位测量.在安装时要选择合适的安装位置,以避免这些因素的干扰.3喇叭型的雷达液位计的喇叭口要超过安装孔的内表面一定的距离>10mm.棒式液位计的天线要伸出安装孔,安装孔的长度不能超过100mm.对于圆型或椭圆型的容器,应装在离中心为1/2RR为容器半径距离的位置,不可装在圆型或椭圆型的容器顶的中心处,否则雷达波在容器壁的多重反射后,汇集于容器顶的中心处,形成很强的干扰波,会影响准确测量.4对液位波动较大的容器的液位测量,可采用附带旁通管的液位计,以减少液位波动的影响.安装完毕以后,可以用装有VEGA Visual Operating软件的 PC机观察反射波曲线图,来判断液位计安装是否恰当,如不恰当,则进一步调整安装位置,直到满意为止.对于有些安装位置无法避免的干扰波,还可利用VEGAPULS 雷达液位计识别虚假波的功能,液位计能根据实际液位标识出干扰反射波,并存于雷达液位计的内部数据库,使雷达液位计在数据处理时能识别这些干扰波,去除这些干扰反射波的影响,保证测量的准确性.安装注意事项2：1天线平行于测量槽壁,利于微波的传播.2安装位置距槽壁距离应大于30cm,以免将槽壁上的虚假信号误做回波信号.3尽量避开下料区、搅拌器等干扰源,使波束范围内无固定物,提高信号的可信度. 4接管直径应小于或等于屏蔽管长度100mm或250mm.4.雷达液位计的维护雷达液位计主要由电子元件和天线构成,无可动部件,在使用中的故障极少.使用中偶尔遇到的问题是,贮槽中有些易挥发的有机物会在雷达液位计的喇叭口或天线上结晶,对它们只要定期检查和清理即可,维护量少.在日常维护中,可以用 PC机装有VEGA Visual Operating软件远程观察反射波曲线图,对于后来可能新产生的干扰波,可以利用液位计有识别虚假波的功能,除去这些干扰反射波的影响,保证准确测量.雷达液位计作业指导书雷达液位计测量原理：雷达液位仪是一种俯视式时间行程测量系统,用于测量从参考点罐顶处到介质液位表面的间距.一般雷达液位仪的测量是通过天线发出微波,在被测介质液面产生反射,并被天线接收,通过电子线路转换后送到微处理机对信号进行处理.雷达波传导的距离由发射波与反射波的频率计算,由于雷达波以光速传播,对于油罐这种相对高度不大的测量对象而言,要求分辨率极高,所以测量反射时间几乎不可能.解决办法是改变发射波频率,测量发射波与反射波的频率差,计算出雷达波传输的距离,这就是雷达液位仪所采用的调频连续波FMCW技术.注意：雷达液位计接线方式主要有两线制和四线制.两线制：去现场只有两根线,即同时做为信号线和供电电源线.四线制：其中两根作为信号线,另外两根做为电源线.HART通讯器都接在信号线上雷达液位计的主要特点1．容易安装、无移动部件、维护量较小.2．精度高、可靠性最高.3．超高灵敏度与独特信号处理特点可处理困难的工艺过程条件.4．高度灵活性,同厂家发射器头与天线都有互换性.5．输出为叠加于hart的4～20ma信号、数字式profibus dp或trl2现场总线信号.维护范围内的雷达液位计信号大多数由模拟量引入DCS系统,所以与现场有些偏差,检查步骤如下：故障处理例：工艺反映DCS 液位比实际液位偏差大.检查步骤：-－是DCS 模件正常－－＞ |∨好<<雷达液位计大多数都支持HART 通讯,用375通讯器或pc 加软件都可进行组态.超声波液位计测量原理超声波液位计的工作原理是由换能器探头发出高频超声波脉冲遇到被测介质表面被反射回来,部分反射回波被同一换能器接收,转换成电信号.超声波脉冲以声波速度传播,从发射到接收到超声波脉冲所需时间间隔与换能器到被测介质表面的距离成正比.此距离值S与声速C和传输时间T之间的关系可以用公式表示：S=C×T/2由于发射的超声波脉冲有一定的宽度,使得距离换能器较近的小段区域内的反射波与发射波重迭,无法识别,不能测量其距离值.这个区域称为测量盲区.盲区的大小与超声波物位计的型号有关.超声波物位计特点由于采用了先进的微处理器和独特的EchoDiscovery回波处理技术,超声波物位计可以应用于各种复杂工况.“虚假回波学习”功能使得仪表在多个虚假回波的工况下,可正确地确认真实回波,获得准确的测量结果.换能器内置温度传感器,可实现测量值的温度补偿.超声波换能器采用最佳声学匹配之专利技术,使其发射功率能更有效地辐射出去,提高信号强度,从而实现准确测量.。

雷达液位计常见故障及解决方法及维护和修理保养雷达液位计属于通用型雷达液位计，它基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。

探头发出高频脉冲并沿缆绳传播，当脉冲碰到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

在生产过程中，人们每每会由于对这种新型仪表缺乏充分的谙习以及故障处理方法，在不能适时有用解决雷达液位计的故障的时候加剧雷达液位计的故障，本文就是依据雷达液位计故障常见的题目提出了一些解决方案，接受理论分析和现场试验结合的方法，简要阐述了造成液位计故障的原因起因，通过分析论证了故障产生的原因起因，zui终总结出一些雷达液位计故障处理的方法。

1、测量值存在误差故障表现为实际液位和测量值的变化趋势一致，但数值不相等。

这是一种常见的、较单纯又简单除去的故障。

接受传统的绳测法测量真实的上空距离，假照实测值与仪表显示上空距离相一致，证明仪表本身品质没有问题。

由雷达液位计的工作原理可知，实际液位由空罐距离E 减去测量参考点到介质表面的距离D 求得，因而空罐高度必需精准无误才能保证测量精准牢靠，所以，在标定前必需实地测量，以取得zui真实的数据。

假如仪表接入计算机系统，还应检查仪表满量程参数和计算机组态数据是否一致。

2、测量值明显失真故障表现为液位变化而测量值恒为常数，当储罐排空或将满时仪表保持一个明显的假料位，也或者表现为槽罐内物料将满时显示弹回一个低值。

造成这类故障的通常是以下原因：（1）天线结疤。

厚而湿的结疤会对微波产生猛烈的反射，使仪表测量值保持一个恒定的高液位值。

（2）料排空时天线或相近的凝集物产生干扰回波。

（3）物料排空时槽罐内固定组件引起猛烈回波。

针对上述情况应实行以下方法进行解决：（1）认真清理天线和天线相近的附着物。

（2）激活并合理地设置“窗口抵制”距离。

“窗口抑制”也称为“近现场抑制”，此功能用以除去安装法兰焊缝、天线或其相近挂料对测量的影响，是优化测量的一种有效手段。

雷达物位计常见故障及维修
雷达物位计是一种常用的工业仪表，用于测量储罐中的液位或粉料、颗粒物料等固态物料的高度。

它的工作原理是通过发送微波信号并接收反射信号来确定储罐中物料的高度。

但是，雷达物位计在使用过程中可能会出现一些常见故障，需要进行维修。

常见故障及维修方法如下：
1. 信号强度异常
原因：雷达物位计可能会受到电磁干扰，或是前方有阻碍物挡住了微波信号。

维修方法：先检查是否有物料或其它障碍物阻挡了雷达物位计，如果没有，可以尝试将储罐内的物料倾斜一下，重新测试信号强度。

如果还是无法解决问题，可以尝试调整雷达物位计的位置或设置一些滤波器减少电磁干扰。

2. 零点偏移
原因：可能是由于机械振动、环境温度变化或其它原因导致的。

维修方法：对于雷达物位计的零点偏移，可以通过重新进行校准来修复。

具体方法可以参考设备说明书。

3. 接收器故障
原因：雷达物位计接收器可能出现故障，例如接收天线损坏或接收器线路出现问题。

维修方法：如果雷达物位计接收器出现故障，需要更换接收天线或是修复线路。

建议寻找专业的维修技术人员进行维修。

4. 液位不准确
原因：雷达物位计可能会受到物料表面波动或长时间使用后积累的物料堆积的影响，导致测量结果不准确。

维修方法：为了消除这个故障，可以在储罐内加入一些稳定剂来平稳物料表面，或是对物料进行搅拌以消除积累的物料。

总的来说，对于雷达物位计的故障和维修，需要具备专业的知识和技术才能进行，建议尽可能地寻找专业的维修技术团队来处理。

雷达液位计说明书雷达液位计是一种用来测量液体或固体物料在容器中的液位高度的设备。

它利用雷达技术，通过发射和接收微波信号来确定液位的位置。

雷达液位计具有精确、稳定、可靠的特点，广泛应用于石油化工、食品饮料、环保水处理等行业。

一、雷达液位计的工作原理雷达液位计通过发送微波信号，并接收反射回来的信号来测量液位的高度。

它利用微波信号在空气和液体之间的传播速度不同，从而得到液位的位置。

雷达液位计常用的工作频率为6-26GHz，可以适用于不同液体和固体物料的测量。

二、雷达液位计的组成结构1.天线：用于接收和发送微波信号的天线部分，一般采用小角度射频天线，能够准确地捕捉到微波信号的回波。

2.微波发射器和接收器：负责发送和接收微波信号，通过发射和接收微波信号的强度和时间来测量液位的高度。

3.处理器：接收到来自微波发射器和接收器的信号后，通过处理器对信号进行计算和分析，得到液位的高度。

4.显示器：将处理器处理后的信号转化为数字或者模拟形式，显示出液位的高度。

5.供电系统：为雷达液位计提供供电，常用的供电方式有交流电和直流电两种。

三、雷达液位计的优点1.高精度：雷达液位计具有测量精度高，可达到毫米级别的特点。

能够准确地测量液体或固体物料在容器中的液位高度。

2.稳定可靠：由于采用了雷达技术，雷达液位计具有抗干扰性强的特点。

即使在复杂的工作环境中，也能保持稳定和可靠的测量结果。

3.非接触测量：雷达液位计采用无线信号的方式进行测量，无需接触测量物料。

这样可避免了传统测量方法中可能会造成物料污染或堵塞的问题。

4.适用范围广：雷达液位计适用于各种液体和固体物料的测量，如油品、饮料、污水等。

在石油化工、食品饮料、环保水处理等行业中具有广泛的应用。

四、雷达液位计的安装和维护1.安装位置要选在离液体或固体物料较远且不易受到干扰的位置。

2.安装时要注意天线与容器之间的间距，以免影响测量结果。

3.维护时要定期清洁天线和控制器，确保其正常工作。
