实验3 分光计的调节及棱镜折射率的测定

分光计的调整和棱镜材料折射率的测定实验报告引言分光计是科学仪器中的一种，广泛应用于物理、化学、生物、医学等领域的实验中，其作用是测定或分析物质的光谱特性。

而棱镜则是分光计中不可或缺的元件，通过棱镜的折射和反射，将光线分解成不同波长的颜色。

本实验通过对分光计的调整和棱镜材料折射率的测定，进一步了解分光计和物质的光谱特性。

实验部分一、调整分光计1. 能直接测得物体的折射率；2. 能测定谱线的波长和波长间距离；3. 能检查和校正玻璃棱镜的角度和方向。

1. 实验原理当光线从一种密度为n1的介质垂直射入另一种密度为n2的介质中，由于介质密度不同，光线出现了一定的偏折，使得出射光线的方向发生了改变。

利用这个原理，可以得出折射定律：n1sinθ1=n2sinθ2，其中n1、n2分别为两重介质的折射率，θ1、θ2为入射角和折射角。

而在实验中，利用简单的几何关系，可以通过测定出入射角和折射角，求出棱镜材料的折射率。

2. 实验步骤a. 确定n1和θ1的大小，即入射光线的入射角和所使用物质的折射率；b. 修改入射角度，使折射角θ2的方向与光线入射时的方向相反，即θ2>θ1，观察此时光线与棱镜内侧壁交点位置；c. 修改入射角度，使折射角θ2的方向与光线入射时的方向相同，即θ2<θ1，观察此时光线与棱镜内侧壁交点位置；d. 分别测量出两个交点的位置，计算棱镜的顶角，并据此求出折射率。

3. 实验结果|n1|1.000||------|------||θ1|17.5°||θ2>|27.7°||θ2<|10.0°||d|41.6mm||A|60.4°||n2|1.508|4. 讨论和分析本实验中，利用分光计调整和测量棱镜材料折射率，成功地实现了对物质光谱特性的测定。

通过调整分光计，可以得到精确的折射率和波长间距离，保证了物质光谱特性的可靠测量。

而在棱镜折射率的测定中，通过简单准确地实验，得出了精确的数据，并计算出棱镜的顶角和折射率，实验结果较为准确。

主题：分光计调节及三棱镜折射率测量结论一、概述在物理实验中，分光计调节及三棱镜折射率测量是常见的实验内容。

分光计是一种用于测量物质的光学性质的仪器，而三棱镜是用于测量物质折射率的一种常用工具。

通过对分光计的调节和三棱镜折射率的测量，可以更好地理解和掌握光学相关知识。

二、分光计调节实验结论1. 在分光计调节实验中，通过调节透镜和准直器，可以使光线聚焦到十分清晰的光斑上，确保测量精度。

2. 透镜的调节需要根据实验要求进行微调，确保透镜的曲率半径和折射率对光线的影响。

3. 准直器的调节使得光线能够垂直入射到棱镜表面，避免光线出现偏离，影响后续的实验结果。

4. 实验中还需注意避免杂散光的影响，通过准确的调节分光计，使得光线聚焦在准直孔上。

三、三棱镜折射率测量实验结论1. 三棱镜折射率测量实验中，首先需要通过例行测试确定三棱镜的基本参数，包括底角的准确度和底面的准确度等。

2. 测量过程中需要注意测得的直角棱镜实际为等腰三角形，需将测得数据转换为标准的三棱镜数据进行计算。

3. 采用倾斜法测量时，需保证光线沿着三棱镜直边入射，并通过仔细观察出射光线的位置，以确定不同角度的折射光线位置。

4. 通过实验数据计算得到三棱镜材料的折射率，可以与标准值进行比较，从而验证实验的准确性和可靠性。

四、总结通过对分光计调节及三棱镜折射率测量实验的结论进行总结，可以得出以下结论：1. 分光计调节是光学实验中必不可少的步骤，只有通过正确的调节，才能保证后续实验的准确性和可靠性。

2. 三棱镜折射率的测量过程需要注意观察光线的入射和出射位置，同时对实验数据的处理和计算也需要严谨和准确。

3. 这两个实验都要求实验者具备一定的光学知识和实验操作技巧，通过实验的完成可以更好地理解和应用光学原理。

在今后的实验中，我们将继续深入学习光学相关理论知识，并不断提高实验操作的技能，以更好地完成各种光学实验和研究工作。

由于实验中光线的准直和聚焦对实验结果具有极大的影响，因此在实验中我们还需要根据具体情况进行适当的调节和优化。

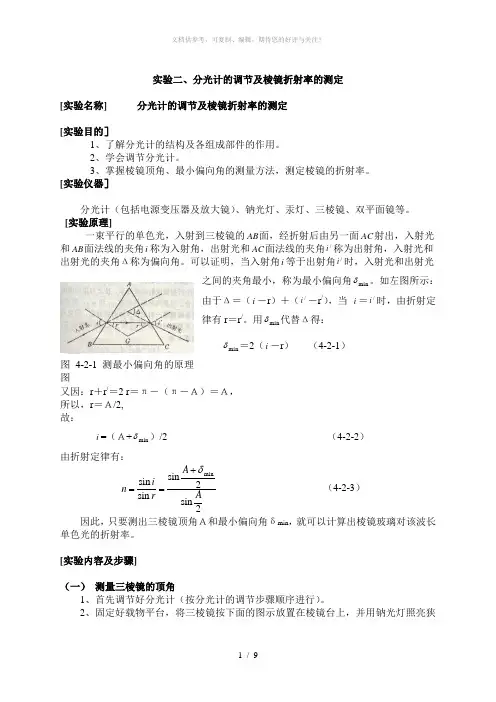

实验二、分光计的调节及棱镜折射率的测定[实验名称] 分光计的调节及棱镜折射率的测定[实验目的］1、了解分光计的结构及各组成部件的作用。

2、学会调节分光计。

3、掌握棱镜顶角、最小偏向角的测量方法，测定棱镜的折射率。

[实验仪器］分光计（包括电源变压器及放大镜）、钠光灯、汞灯、三棱镜、双平面镜等。

[实验原理]一束平行的单色光，入射到三棱镜的AB 面，经折射后由另一面AC 射出，入射光和AB 面法线的夹角i 称为入射角，出射光和AC 面法线的夹角/i 称为出射角，入射光和出射光的夹角Δ称为偏向角。

可以证明，当入射角i 等于出射角/i 时，入射光和出射光之间的夹角最小，称为最小偏向角min δ。

如左图所示： 由于Δ＝（i －r ）＋（/i －r /），当 i ＝/i 时，由折射定律有r ＝r /。

用min δ代替Δ得： min δ＝2（i －r ） （4-2-1）又因：r ＋r /＝2 r ＝π－（π－Ａ）＝Ａ， 所以，r ＝Ａ/2, 故：i =（Ａ+min δ）/2 （4-2-2）由折射定律有：2sin2sinsin sin minA A ri n δ+== （4-2-3） 因此，只要测出三棱镜顶角Ａ和最小偏向角δmin ，就可以计算出棱镜玻璃对该波长单色光的折射率。

[实验内容及步骤]（一） 测量三棱镜的顶角1、首先调节好分光计（按分光计的调节步骤顺序进行）。

2、固定好载物平台，将三棱镜按下面的图示放置在棱镜台上，并用钠光灯照亮狭图4-2-1测最小偏向角的原理图缝，使准直管射出平行光束。

转动望远镜至1T 位置，观察由棱镜的一个折射面AB 反射的狭缝像，使之与望远镜的双十字叉丝的竖直线重合，将左、右游标的读数1α和2α记录于表(1)中。

3、将望远镜转至2T 位置，观察由棱镜另一折射面AC 反射的狭缝像，使之与望远镜的双十字叉丝的竖直线重合，此时将左、右游标的读数1β和2β记录于表（1）中。

望远镜由1T 位置转至2T 位置时的角度θ为： 22211βαβαθ-+-=（4-2-4）可以证明，角度θ是棱镜顶角A 的两倍，即： 422211βαβαθ-+-==A （4-2-5）(二)测量最小偏向角δmin1、将三棱镜按下面的图示放置在棱镜台上，并用钠光灯照亮狭缝，使准直管射出平行光束。

[实验三] 分光计的调节及棱镜玻璃折射率的测定[实验目的]1．了解分光计的结构，掌握调节和使用分光计的方法；2．掌握测定棱镜角的方法；3．用最小偏向角法测定棱镜玻璃的折射率。

[实验仪器]分光计（编号：）Na光源（编号：）棱镜玻璃、放大镜等[实验原理]分光计的结构原理分光计是一种既能将复色光分解为光谱又能精确测量角度的光学仪器；主要由底座、望远镜、准直管、载物平台和刻度盘等几部分组成，其结构图如图3－1所示。

1、底座：底座要求平稳坚实，刻度盘和游标内盘套在中心轴上，游标内盘的最小刻度为1分。

2、准直管：产生平行光，一端装有消色差物镜、另一端装有狭缝，宽度在0.02-2mm内调节。

3、望远镜：装在支臂上，支臂与转座固定在一起并与主刻度盘套在一起。

观察目标和确定光线及进行方向的，如图3－2为阿贝目镜式望远镜。

4、分光计控制机构：（1）望远镜止动和微动控制机构（15、16）；（2）分光计游标盘止动和微动控制机构（24、25）（3）望远镜和刻度盘的离合控制机构5、载物平台：用以放置棱镜、光栅等光学元件的圆形平台，套在游标内盘上，平台下有三个调节螺钉，可以改变平台面与铅直轴的倾斜度。

6、刻度盘：望远镜和载物平台的相对方向可由刻度盘的读书确定，主刻度盘将圆周分成720等分，最小分度为0.5°[实验内容及步骤]练习一：分光计的调节1、分光计本体调节：用自准直原理将望远镜对无穷远调焦，使望远镜的光轴垂直于仪器的主轴，使准直管产生平行光，并与望远镜共轴。

2、调节待测光路平面与观察平面重合，即调节棱镜折射的主截面垂直与仪器的主轴。

（1）、待测棱镜的放置方法将待测棱镜按图3－3所示的方法放在棱镜台上，使折射面AB 与平台调节螺钉b 1b 3的连线垂直，调节b 1或b 3可改变AB面相对主轴的倾斜度。

（2）调节三棱镜的主截面垂直与仪器的主轴（二分之一法）将望远镜对准反射面AB ，细调螺钉b 1或b 3，使望远镜目镜视场中能看到清晰的叉丝反射像，并和调整叉丝重合，如图3－4所示，然后旋转棱镜台，使望远镜对准反射面AC ，微调b 2使望远镜目镜视场中能看到清晰的叉丝反射像，并和调整叉丝重合。
