SPI同步串行通信

基于SPI的总线协议的单片机数据通信一、介绍单片机是一种集成电路，它集中了处理器、存储器和外设接口等功能。

它在各种计算机和电子设备中广泛应用，例如家电、汽车电子、工业控制等领域。

在设计单片机系统时，数据通信是一个重要的考虑因素。

为了实现单片机之间的数据传输，我们需要选择合适的总线协议。

本文将介绍一种基于SPI的总线协议，以及它在单片机数据通信中的应用。

二、SPI总线协议的基本原理SPI（Serial Peripheral Interface）是一种同步串行通信协议，它为单主设备和多从设备之间的通信提供了一种简单而高效的方法。

SPI总线协议需要四根线来实现数据的传输，包括时钟线（SCLK）、数据线（MOSI）、数据线（MISO）和片选线（SS）。

SPI总线协议的传输过程如下：1. 主设备通过将片选线拉低来选中从设备。

2. 主设备通过时钟线控制数据的传输，每个时钟周期传输一个比特。

3. 主设备通过MOSI线发送数据，从设备通过MISO线接收数据。

4. 主设备和从设备之间可以通过片选线的状态切换来进行多从设备的通信。

5. 传输完成后，主设备将片选线拉高，释放从设备。

三、SPI总线协议的优点1. 高速传输：SPI总线协议使用同步通信方式，可以实现高达几十MHz的数据传输速率，适用于高速数据通信。

2. 简单灵活：SPI总线协议的硬件实现简单，只需少量的线路和引脚。

同时，SPI总线协议支持多从设备的通信，可以通过片选线来选择不同的从设备进行通信。

3. 适用范围广：SPI总线协议不仅可以用于单片机之间的通信，还可以用于单片机与其他外设（例如传感器、存储器等）之间的通信。

四、SPI总线协议在单片机数据通信中的应用1. 与外设的通信：单片机通常需要与各种外设进行数据交互，如显示屏、键盘、传感器等。

SPI总线协议可以作为单片机与这些外设之间的通信接口，实现数据的传输和控制。

2. 多从设备的通信：在某些应用场景中，单片机需要与多个从设备进行通信。

基于VHDL的串行同步通信SPI设计串行同步通信(SPI)是一种常用的通信协议，用于在集成电路中进行片内通信。

它是一种全双工的通信方式，通过四根信号线来传输数据：SCLK(时钟线)，MOSI(主设备输出从设备输入线)，MISO(主设备输入从设备输出线)和SS(片选线)。

SPI采用主从架构，其中主设备控制通信时序，并负责发起数据传输。

从设备在主设备的指令下进行相应操作并传输数据。

以下是一个基于VHDL的串行同步通信SPI的设计，包括主设备和从设备两部分。

主设备部分:```library ieee;use ieee.std_logic_1164.all;entity spi_master isportCLK: in std_logic; -- 时钟线MOSI: out std_logic; -- 主设备输出从设备输入线MISO: in std_logic; -- 主设备输入从设备输出线SS: out std_logic; -- 片选线data_out: out std_logic_vector(7 downto 0); -- 发送数据data_in: in std_logic_vector(7 downto 0); -- 接收数据valid: out std_logic -- 有效数据标志位end spi_master;architecture behavioral of spi_master istype state_type is (idle, send_data, receive_data); signal state: state_type;signal count: integer range 0 to 7;signal tx_data: std_logic_vector(7 downto 0);signal rx_data: std_logic_vector(7 downto 0);beginprocess (CLK)beginif rising_edge(CLK) thencase state iswhen idle =>if SS = '0' thenstate <= send_data;count <= 0;tx_data <= data_out;end if;when send_data =>MOSI <= tx_data(count); -- 发送数据位count <= count + 1;if count = 7 thenstate <= receive_data;end if;when receive_data =>rx_data(count) <= MISO; -- 接收数据位count <= count - 1;if count = 0 thenstate <= idle;valid <= '1';data_in <= rx_data;end if;end case;end if;end process;end behavioral;```从设备部分:```library ieee;use ieee.std_logic_1164.all;entity spi_slave isportCLK: in std_logic; -- 时钟线MOSI: in std_logic; -- 主设备输出从设备输入线MISO: out std_logic; -- 主设备输入从设备输出线SS: in std_logic; -- 片选线data_in: in std_logic_vector(7 downto 0); -- 接收数据data_out: out std_logic_vector(7 downto 0); -- 发送数据valid: in std_logic -- 有效数据标志位end spi_slave;architecture behavioral of spi_slave istype state_type is (idle, receive_data, send_data);signal state: state_type;signal count: integer range 0 to 7;signal tx_data: std_logic_vector(7 downto 0);signal rx_data: std_logic_vector(7 downto 0); beginprocess (CLK)beginif rising_edge(CLK) thencase state iswhen idle =>if SS = '0' thenstate <= receive_data;count <= 0;end if;when receive_data =>rx_data(count) <= MOSI; -- 接收数据位count <= count + 1;if count = 7 thenstate <= send_data;valid <= '1';data_in <= rx_data;end if;when send_data =>MISO <= tx_data(count); -- 发送数据位count <= count - 1;if count = 0 thenstate <= idle;tx_data <= data_out;end if;end case;end if;end process;end behavioral;```在主设备部分，设计了一个状态机来控制 SPI 的通信过程。

spi工作原理
SPI（Serial Peripheral Interface）是一种同步串行通信接口，用于在芯片之间传输数据。

它由主设备（Master）和从设备（Slave）组成，主设备控制通信的时钟信号，并发送和接收
数据。

SPI工作原理如下：
1. 时钟信号同步：SPI使用时钟信号将主设备和从设备保持同步。

主设备产生时钟信号，从设备根据时钟信号进行数据传输。

2. 主从选择：主设备通过选择特定的从设备使其处于工作模式。

可以通过片选引脚（Slave Select，SS）来选择从设备。

3. 数据传输：主设备发送一个数据位到从设备，从设备接收并响应主设备发送的数据位。

数据在时钟的上升沿或下降沿进行传输。

4. 数据帧：SPI通信以数据帧为基本传输单位。

数据帧由一个
数据位和可能的附加控制位组成。

数据位可以是单向的（只能由主设备发送）或双向的（主从设备都可以发送和接收）。

5. 传输模式：SPI支持多种传输模式，如CPOL（Clock Polarity）和CPHA（Clock Phase）。

CPOL决定时钟信号在空
闲状态时的电平，CPHA决定数据采样的时机。

6. 传输速率：SPI的传输速率由时钟信号的频率决定。

一般来说，SPI的传输速率比较高，可以达到几十兆赫兹甚至上百兆
赫兹。

需要注意的是，SPI是一种点对点的通信接口，每次传输只能有一个主设备和一个从设备进行通信。

如果需要与多个设备进行通信，需要使用多个SPI接口或者使用其他的通信协议。

spi通讯协议SPI（Serial Peripheral Interface）是一种同步串行通信协议，常用于连接微控制器和外部设备，如传感器、存储器、显示器等。

它采用主从结构，通过时钟信号和数据线进行双向通信，具有高速传输、简单灵活的特点，广泛应用于各种嵌入式系统。

SPI通信协议使用四根线进行通信：CLK（时钟线）、MOSI （主输出从输入线）、MISO（主输入从输出线）和SS（从选择线）。

时钟线由主设备产生，用于同步数据传输。

MOSI和MISO线负责数据传输，MOSI线由主设备输出数据，MISO线由从设备输出数据。

SS线由主设备控制，用于选择特定的从设备进行通信。

SPI通信协议是一种全双工通信方式，数据可以同时在MOSI和MISO线上传输。

通信过程中，主设备通过产生时钟信号控制数据传输的时序，每个时钟周期传输一个比特位。

主设备将数据送入MOSI线上，并将其与时钟信号同步，从设备通过MISO线上的数据响应主设备。

SPI通信协议中可以有多个从设备存在，但每个从设备都需要一个单独的片选信号控制。

主设备通过拉低某个从设备的片选信号（SS线），来选择特定的从设备进行通信。

通信结束后，主设备释放片选信号，并选择其他从设备进行通信。

这样可以实现多个从设备与一个主设备之间的并行通信。

SPI通信协议的速度可以根据实际需求进行调整，由主设备产生的时钟信号决定了数据传输的速率。

时钟信号的频率可以在主设备中设置，通常可以选择几十kHz至几十MHz的范围。

通信速度越快，数据传输的速率越高，但同时也会增加功耗和干扰的风险。

SPI通信协议具有以下优点：首先，它具有高速传输的优势，可以满足大部分实时性要求较高的应用场景。

其次，SPI通信协议的硬件实现比较简单，可以使用几个GPIO口实现。

最后，SPI通信协议支持全双工通信，可以同时进行数据的发送和接收，提高通信效率。

综上所述，SPI通信协议是一种快速、灵活且简单的串行通信协议，广泛应用于各种嵌入式系统。

spi通信原理SPI（串行外围接口，Serial Peripheral Interface）是一种常见的半双工、同步串行通信总线接口（bus interface）。

它由一个正极性信号线（CS，Chip Select），一个时钟信号线（SCK，Serial Clock），一个向下发出数据线（MOSI，Master Out-Slave In）和一个向上接收数据线（MISO，Master In-Slave Out）构成，可用于微分模式或模拟模式通信，且具有较高的数据传输率和节点连线数，是一种主从（Master-Slave）式的串行数据传输标准。

一、SPI通信原理1、工作模式SPI接口通信模式有三种，分别是主模式（Master Mode）、从模式（Slave Mode）和双向模式（Bi-directional Mode），根据两个彼此连接的电路是主端还是从端，其工作模式就可以分别确定。

（1）主模式主模式有总线的控制权，它是总线的主导者，其发送时钟信号控制总线，由它读取从模式器件入端口的字节数据或者写入数据到从模式器件出端口，它一般兼顾发送和接收两种操作，并且在发送和接收都有数据缓存能力；（2）从模式从模式段缺少时钟和控制信号，从模式由主模式发送的时钟信号控制总线，从模式只能够等待主模式的唤醒，接收到主模式发来的时钟脉冲，才能工作；数据传输中，从模式由主模式发来的数据控制信号中控制自身的行为，从模式接收到数据，可能直接或间接地存储在从模式自身的缓冲位；（3）双向模式双向模式下，两电路当守护者和执行者双重角色，类似主模式，双向模式的总线可以实现双向同时收发数据功能，这也是SPI最重要的一个特点之一；2、信号线（1）CS： Chip Select，片选信号，由主机向从机发送，表示仪器的开始和结束信号；（2）SCK： Serial Clock，系统时钟信号，由主机向从机发送，控制数据的传输；（3）MOSI： Master Out Slave In，主机输出从机输入，由主机向从机发送；（4）MISO： Master In Slave Out，主机输入从机输出，由从机向主机发送；3、总线收发：1）主机向外设发送起始信号CS并向外设发出一个脉冲，外设将收到控制信号，从而开始读写操作；2）主机向外设发送时钟信号SCK，外设收到时钟信号后，可以进行一般主机传入和传出操作；3）主机发出信号来控制从机发出数据，从机受到数据标识，可以开始向主机发送数据，主机则接收从机发出的数据；4）当数据传送完毕后，起始信号CS将放低，SCK亦会放低，外设再将已写完信息的SS连接信号拉高；5）最后，外设会结束数据的读取和写入，同时将SS。

科 SPI标准参数SPI（Serial Peripheral Interface）是一种同步串行通信接口标准，它定义了在数字电路之间进行通信的协议。

SPI主要用于在嵌入式系统中连接微控制器和外围设备，例如存储器芯片、传感器、显示器和无线模块等。

SPI标准参数包括时钟速率、数据位数、传输模式等，下面将对这些参数逐一进行介绍。

时钟速率是SPI通信中非常重要的一个参数，它决定了数据传输的速度。

SPI接口的时钟速率通常由主设备来控制，而从设备必须能够支持主设备指定的时钟速率。

SPI接口的时钟速率可以在几十kHz到几十MHz之间，不同的设备可能有不同的时钟速率范围，因此在进行SPI通信时需要确保主从设备的时钟速率是兼容的。

数据位数是指在SPI通信中每次传输的数据位数。

SPI接口的数据位数可以是8位、16位甚至更多，这取决于具体的SPI设备。

在进行SPI通信时，主从设备必须使用相同的数据位数，否则通信将无法正常进行。

因此，在使用SPI接口进行通信时，需要确保主从设备的数据位数是一致的。

传输模式是指在SPI通信中主从设备之间数据传输的方式。

SPI接口定义了四种传输模式，0、1、2、3。

这些传输模式主要是指在时钟信号的上升沿或下降沿进行数据采样的时机不同。

不同的SPI设备可能支持不同的传输模式，因此在进行SPI通信时需要确保主从设备使用相同的传输模式，否则通信将无法正常进行。

除了时钟速率、数据位数和传输模式之外，SPI接口还有一些其他的参数，例如片选信号、时钟极性、时钟相位等。

这些参数也对SPI通信起着重要的作用，需要在实际应用中进行合理的配置。

总的来说，SPI标准参数对于SPI通信起着至关重要的作用。

在进行SPI通信时，需要确保主从设备的时钟速率、数据位数、传输模式等参数是一致的，才能保证通信的稳定和可靠。

同时，还需要根据具体的应用场景对SPI接口的其他参数进行合理的配置，以满足实际的通信需求。

希望本文对SPI标准参数有所帮助，谢谢阅读！。

串行外设接口SPI通信协议详解什么是SPI？SPI的英文全称为Serial Peripheral Interface，顾名思义为串行外设接口。

SPI是一种同步串行通信接口规范，主要应用于嵌入式系统中的短距离通信。

该接口由摩托罗拉在20世纪80年代中期开发，后发展成了行业规范。

SPI通信的4种工作模式SPI通信中有4种不同的操作模式，不同的从机设备可能在出厂时就被设置好了某种模式，并且无法更改。

但是SPI通信必须处于同一种模式下才能进行。

因此我们应该对自己手里的SPI主机设备进行模式的配置，也就是通过CPOL(时钟极性)和CPHA(时钟相位)来控制SPI主设备的通信模式，具体如下：时钟极性(CPOL)定义了SCLK时钟线空闲状态时的电平：1.CPOL=0，即SCLK=0，表示SCLK时钟信号线在空闲状态时的电平为低电平，因此有效状态为高电平。

2.CPOL=1，即SCLK=1，表示SCLK时钟信号线在空闲状态时的电平为高电平，因此有效状态为低电平。

时钟相位(CPHA)定义了数据位相对于时钟线的时序(即相位)：1.CPHA=0，即表示输出(out)端在上一个时钟周期的后沿改变数据，而输入(in)端在时钟周期的前沿(或不久之后)捕获数据。

输出端保持数据有效直到当前时钟周期的尾部边缘。

对于第一个时钟周期来说，第一位的数据必须在时钟前沿之前出现在MOSI线上。

也就是一个CPHA=0的周期包括半个时钟空闲和半个时钟置位的周期。

2.CPHA=1，即表示输出(out)端在当前时钟周期的前沿改变数据，而输入(in)端在时钟周期的后沿(或不久之后)捕获数据。

输出端保持数据有效直到下一个时钟周期的前沿。

对于最后一个时钟周期来说，从机设备在片选信号消失之前保持MISO信号线有效。

也就是一个CHPA=1的周期包括半个时钟置位和半个时钟空闲的周期。

Note：此处的前沿和后沿的意思表示在每个周期中第一个出现的边沿和最后一个出现的边沿。

spi 协议SPI协议。

SPI（Serial Peripheral Interface）是一种同步串行数据通信协议，通常用于在微控制器和外围设备之间进行通信。

SPI协议是一种全双工、点对点、串行通信协议，它使用四根线进行通信，包括时钟线（SCLK）、数据线（MOSI）、数据线（MISO）和片选线（SS）。

SPI协议的工作原理是通过主从模式进行通信，一个主设备可以连接多个从设备。

在通信过程中，主设备通过时钟线产生时钟信号，控制数据的传输速率，同时通过片选线选择要与之通信的从设备。

从设备在接收到片选信号后，根据时钟信号同步数据的传输，从而实现数据的传输和接收。

SPI协议的通信方式较为灵活，数据传输的速率可以根据具体的应用需求进行调整。

同时，SPI协议的通信是全双工的，主设备和从设备可以同时发送和接收数据，提高了通信效率。

此外，SPI协议的硬件连接简单，只需要四根线即可完成通信，因此在一些资源受限的应用场景中具有一定的优势。

在使用SPI协议进行通信时，需要注意一些问题。

首先，由于SPI协议是一种同步通信协议，主设备和从设备之间的时钟频率需要一致，否则会导致通信错误。

其次，由于SPI协议是一种点对点通信协议，因此在连接多个从设备时，需要合理设计片选信号的分配，避免片选信号的冲突。

最后，SPI协议在传输过程中没有错误检测和纠正机制，因此在一些对通信可靠性要求较高的应用场景中，需要额外考虑数据的校验和重传机制。

总的来说，SPI协议是一种灵活、高效的串行通信协议，适用于在微控制器和外围设备之间进行数据通信。

在实际应用中，需要根据具体的应用需求合理选择通信协议，并结合硬件设计和软件开发进行系统设计。

希望本文对SPI协议有一个清晰的认识，并能够在实际应用中发挥作用。

spi总线协议SPI总线协议。

SPI（Serial Peripheral Interface）是一种用于在数字集成电路之间进行通信的同步串行通信协议。

它通常用于连接微控制器和外围设备，例如存储器芯片、传感器、显示器和无线模块等。

SPI总线协议具有简单、高效、灵活等特点，因此在许多嵌入式系统中得到广泛应用。

本文将对SPI总线协议的基本原理、通信方式、时序特性以及应用进行介绍。

SPI总线协议基本原理。

SPI总线由四根信号线组成，分别为时钟信号（SCLK）、主设备输出（MOSI）、主设备输入（MISO）和片选信号（SS）。

在SPI总线中，通信的主设备通过SCLK信号产生时钟脉冲，控制数据的传输。

MOSI信号用于主设备向从设备发送数据，MISO信号用于从设备向主设备发送数据。

片选信号用于选择从设备，使得主设备可以与多个从设备进行通信。

SPI总线协议通信方式。

SPI总线协议采用全双工通信方式，即主设备和从设备可以同时发送和接收数据。

通信开始时，主设备通过片选信号选择从设备，并在时钟信号的控制下，通过MOSI信号向从设备发送数据，同时从设备通过MISO信号向主设备发送数据。

通信结束后，主设备通过片选信号取消对从设备的选择，从而完成一次数据传输。

SPI总线协议时序特性。

在SPI总线协议中，数据的传输是在时钟信号的控制下进行的。

通常情况下，数据的传输是在时钟的上升沿或下降沿进行的，具体取决于SPI设备的工作模式。

此外，SPI总线协议还可以通过调整时钟信号的极性和相位来适应不同的外设要求，从而实现更灵活的通信方式。

SPI总线协议应用。

SPI总线协议在各种嵌入式系统中得到广泛应用，例如单片机、嵌入式系统、传感器网络等。

在单片机中，SPI总线协议通常用于连接外部存储器、显示器、通信模块等外围设备。

在嵌入式系统中，SPI总线协议可以用于连接各种外设，实现系统的功能扩展和升级。

在传感器网络中，SPI总线协议可以用于连接各种传感器节点，实现数据的采集和传输。

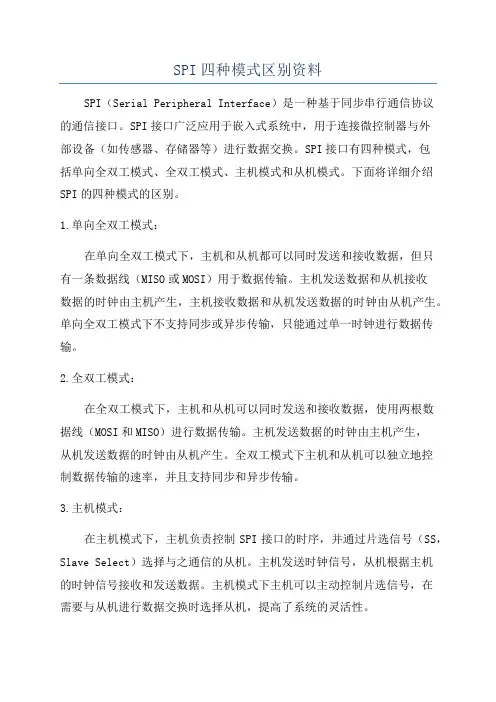

SPI四种模式区别资料SPI（Serial Peripheral Interface）是一种基于同步串行通信协议的通信接口。

SPI接口广泛应用于嵌入式系统中，用于连接微控制器与外部设备（如传感器、存储器等）进行数据交换。

SPI接口有四种模式，包括单向全双工模式、全双工模式、主机模式和从机模式。

下面将详细介绍SPI的四种模式的区别。

1.单向全双工模式：在单向全双工模式下，主机和从机都可以同时发送和接收数据，但只有一条数据线（MISO或MOSI）用于数据传输。

主机发送数据和从机接收数据的时钟由主机产生，主机接收数据和从机发送数据的时钟由从机产生。

单向全双工模式下不支持同步或异步传输，只能通过单一时钟进行数据传输。

2.全双工模式：在全双工模式下，主机和从机可以同时发送和接收数据，使用两根数据线（MOSI和MISO）进行数据传输。

主机发送数据的时钟由主机产生，从机发送数据的时钟由从机产生。

全双工模式下主机和从机可以独立地控制数据传输的速率，并且支持同步和异步传输。

3.主机模式：在主机模式下，主机负责控制SPI接口的时序，并通过片选信号（SS，Slave Select）选择与之通信的从机。

主机发送时钟信号，从机根据主机的时钟信号接收和发送数据。

主机模式下主机可以主动控制片选信号，在需要与从机进行数据交换时选择从机，提高了系统的灵活性。

4.从机模式：在从机模式下，从机只能被动地接收和发送数据，无法主动控制时序和片选信号。

从机根据主机的时钟信号接收和发送数据，并使用片选信号表示自身的状态。

从机模式下从机通常作为外设接口，等待主机的操作，在主机的控制下进行数据交换。

这四种模式在SPI接口的应用中分别具有不同的特点和使用场景。

单向全双工模式适用于数据传输要求简单且需要节约引脚的应用场景；全双工模式适用于同时实现数据发送和接收的复杂应用场景；主机模式适用于需要主机主动控制片选信号的系统；从机模式适用于外设接口对时序和片选信号无要求的应用。
