经典滤波器设计

常用模拟滤波器的设计方法设计模拟滤波器常用的方法有很多种，如巴特沃斯滤波器、切比雪夫滤波器、脉冲响应滤波器等。

这些方法各有特点，适用于不同的滤波器设计需求。

下面将逐步介绍常用模拟滤波器的设计方法。

1. 巴特沃斯滤波器的设计方法巴特沃斯滤波器是一种最常用的模拟滤波器，其主要特点是通频带的频率响应是平坦的，也就是说在通过的频率范围内的信号不会被衰减或增强。

巴特沃斯滤波器的设计方法包括以下步骤：1.1 确定滤波器类型首先，根据滤波器的设计需求，确定滤波器的类型，包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

不同类型的滤波器在频率响应和陡度上有一些差异。

1.2 确定滤波器模型根据滤波器类型，选择相应的滤波器模型。

比如，低通滤波器通常选择Butterworth滤波器模型、Elliptic滤波器模型或者Chebyshev滤波器模型。

1.3 确定滤波器参数确定滤波器的相关参数，包括截止频率、阻带衰减和通带波纹等。

这些参数的选择需要根据特定的滤波器性能需求决定。

1.4 开始设计根据确定的滤波器模型和参数，开始进行滤波器的设计。

可以使用电路设计软件进行模拟，或者手动计算和画图设计。

1.5 仿真和优化设计完成后，对滤波器进行仿真，检查其频率响应和时域特性。

根据仿真结果，可以调整一些参数以优化滤波器的性能。

1.6 实际搭建和测试在电路板上搭建设计好的滤波器电路，并进行实际测试。

测试结果比较与设计要求进行评估和调整，最终得到满足要求的滤波器。

2. 切比雪夫滤波器的设计方法切比雪夫滤波器是一种在通频带内具有较窄的波纹和较快的过渡带的滤波器。

其设计方法如下：2.1 确定滤波器类型和阶数选择滤波器的类型和阶数，通常切比雪夫滤波器可以选择类型Ⅰ和类型Ⅱ。

阶数的选择取决于滤波器对波纹的要求和频率范围。

2.2 确定滤波器参数确定滤波器的相关参数，包括截止频率、阻带衰减、通带波纹和过渡带宽度等。

这些参数的选择需要根据特定的滤波器性能需求决定。

fir滤波器窗函数设计法
FIR (Finite Impulse Response)滤波器的窗函数设计法是一种经典的数字滤波器设计方法。

它通过选择一个合适的窗函数来对滤波器的频率响应进行加权，从而实现对信号的滤波。

窗函数设计法的基本步骤如下：
1. 确定滤波器的设计规格：包括截止频率、通带和阻带的幅频响应要求等。

2. 根据设计规格，计算出滤波器的理想频率响应：可以使用理想滤波器的频率响应作为目标。

3. 选择一个合适的窗函数：常用的窗函数有矩形窗、汉宁窗、汉明窗等。

选择窗函数的关键是考虑到主瓣宽度和副瓣衰减的平衡。

4. 将选择的窗函数应用于理想频率响应上，得到加权后的频率响应。

5. 对加权后的频率响应进行反变换，得到滤波器的时域响应。

6. 根据需要，对时域响应进行截断或零增益处理，以满足设计规格。

7. 最后，根据计算得到的滤波器系数，可以通过巴特沃斯频率抽样公式将其转换为巴特沃斯直接型或传输函数型，以便在数字系统中实现滤波。

需要注意的是，FIR滤波器的窗函数设计法是一种近似方法，设计的滤波器无法完全符合理想要求。

设计过程中需要权衡主瓣宽度和副瓣衰减等因素，以及选择合适的截断或零增益处理方式，以获得满
足实际需求的滤波器性能。

Matlab中的多种滤波器设计方法介绍引言滤波器是数字信号处理中常用的工具，它可以去除噪声、改善信号质量以及实现其他信号处理功能。

在Matlab中，有许多不同的滤波器设计方法可供选择。

本文将介绍一些常见的滤波器设计方法，并详细说明它们的原理和应用场景。

一、FIR滤波器设计1.1 理想低通滤波器设计理想低通滤波器是一种理论上的滤波器，它可以完全去除截止频率之上的频率分量。

在Matlab中，可以使用函数fir1来设计理想低通滤波器。

该函数需要指定滤波器阶数及截止频率，并返回滤波器的系数。

但是，由于理想低通滤波器是非因果、无限长的，因此在实际应用中很少使用。

1.2 窗函数法设计为了解决理想滤波器的限制，窗函数法设计了一种有限长、因果的线性相位FIR滤波器。

该方法利用窗函数对理想滤波器的频率响应进行加权，从而得到实际可用的滤波器。

在Matlab中，可以使用函数fir1来实现窗函数法设计。

1.3 Parks-McClellan算法设计Parks-McClellan算法是一种优化设计方法，它可以根据指定的频率响应要求，自动选择最优的滤波器系数。

在Matlab中，可以使用函数firpm来实现Parks-McClellan算法。

二、IIR滤波器设计2.1 Butterworth滤波器设计Butterworth滤波器是一种常用的IIR滤波器，它具有平坦的幅频响应，并且在通带和阻带之间有宽的过渡带。

在Matlab中，可以使用函数butter来设计Butterworth滤波器。

2.2 Chebyshev滤波器设计Chebyshev滤波器是一种具有较陡的滚降率的IIR滤波器，它在通带和阻带之间有一个相对较小的过渡带。

在Matlab中，可以使用函数cheby1和cheby2来设计Chebyshev滤波器。

2.3 Elliptic滤波器设计Elliptic滤波器是一种在通带和阻带上均具有较陡的滚降率的IIR滤波器，它相较于Chebyshev滤波器在通带和阻带上都具有更好的过渡特性。

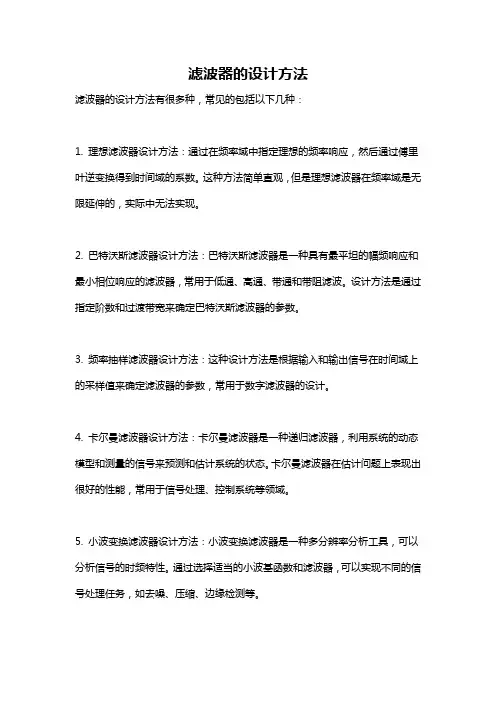

滤波器的设计方法
滤波器的设计方法有很多种，常见的包括以下几种：
1. 理想滤波器设计方法：通过在频率域中指定理想的频率响应，然后通过傅里叶逆变换得到时间域的系数。

这种方法简单直观，但是理想滤波器在频率域是无限延伸的，实际中无法实现。

2. 巴特沃斯滤波器设计方法：巴特沃斯滤波器是一种具有最平坦的幅频响应和最小相位响应的滤波器，常用于低通、高通、带通和带阻滤波。

设计方法是通过指定阶数和过渡带宽来确定巴特沃斯滤波器的参数。

3. 频率抽样滤波器设计方法：这种设计方法是根据输入和输出信号在时间域上的采样值来确定滤波器的参数，常用于数字滤波器的设计。

4. 卡尔曼滤波器设计方法：卡尔曼滤波器是一种递归滤波器，利用系统的动态模型和测量的信号来预测和估计系统的状态。

卡尔曼滤波器在估计问题上表现出很好的性能，常用于信号处理、控制系统等领域。

5. 小波变换滤波器设计方法：小波变换滤波器是一种多分辨率分析工具，可以分析信号的时频特性。

通过选择适当的小波基函数和滤波器，可以实现不同的信号处理任务，如去噪、压缩、边缘检测等。

这些是一些常见的滤波器设计方法，根据具体的应用和需求选择合适的设计方法进行滤波器设计。

有源滤波器设计范例有源滤波器是一种仪器或电路，通过放大合适频率的信号，削弱不需要的频率的信号。

它由被放大的信号源、滤波器和放大器组成。

有源滤波器常用于音频、通信和信号处理等领域。

下面我们将介绍一个有源滤波器的设计范例。

设计目标：设计一个低通滤波器，截止频率为1kHz，增益为20dB。

输入信号幅度为1V，输出信号幅度应保持一致。

设计步骤：1.确定滤波器的类型和截止频率，由于我们需要一个低通滤波器，因此需要选择适合的操作放大器模型。

选择一个高增益的运放模型，比如OPA7412.确定滤波器的放大倍数，根据增益的要求，我们选择放大20dB，即放大倍数为10。

3.计算滤波器的截止频率，根据设计目标，截止频率为1kHz。

根据低通滤波器的特性，我们可以选择使用一个RC电路来实现，其中R为电阻，C为电容。

4. 计算滤波器的电阻和电容值，根据截止频率的公式，截止频率fc=1/(2πRC)。

根据给定的截止频率和选择的电阻值，计算出需要的电容值。

5.确定滤波器电阻和电容的实际可选择值，根据常用的电阻和电容系列，选择最接近计算得出的值的标准值。

6.绘制滤波器电路图，将运放、电阻和电容按照设计要求连接起来。

根据电路图，选择合适的电阻和电容标准值。

7.测试和调整滤波器，将设计好的电路安装到实际的电路板上。

连接一个信号发生器作为输入信号源，通过示波器测量输出信号的幅度。

8.监测滤波器输出信号的幅度，根据设计目标，输出信号应与输入信号保持一致，即保持1V的幅度。

9.调整滤波器的增益，通过调节电阻或电容的值，使输出信号的幅度达到1V。

10.测试滤波器截止频率的准确性，使用频谱仪监测滤波器输出信号的频率特性。

确保滤波器截止频率符合设计要求。

11.优化滤波器设计，根据测试结果和实际需求，对滤波器电路进行调整和优化，以获得更好的性能。

总结：。

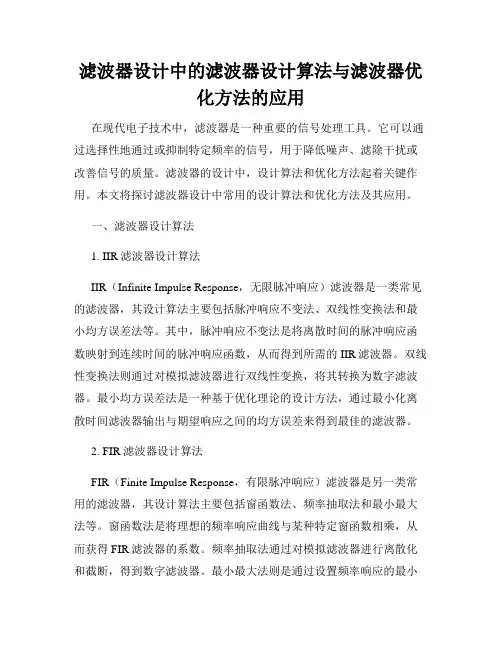

滤波器设计中的滤波器设计算法与滤波器优化方法的应用在现代电子技术中，滤波器是一种重要的信号处理工具。

它可以通过选择性地通过或抑制特定频率的信号，用于降低噪声、滤除干扰或改善信号的质量。

滤波器的设计中，设计算法和优化方法起着关键作用。

本文将探讨滤波器设计中常用的设计算法和优化方法及其应用。

一、滤波器设计算法1. IIR滤波器设计算法IIR（Infinite Impulse Response，无限脉冲响应）滤波器是一类常见的滤波器，其设计算法主要包括脉冲响应不变法、双线性变换法和最小均方误差法等。

其中，脉冲响应不变法是将离散时间的脉冲响应函数映射到连续时间的脉冲响应函数，从而得到所需的IIR滤波器。

双线性变换法则通过对模拟滤波器进行双线性变换，将其转换为数字滤波器。

最小均方误差法是一种基于优化理论的设计方法，通过最小化离散时间滤波器输出与期望响应之间的均方误差来得到最佳的滤波器。

2. FIR滤波器设计算法FIR（Finite Impulse Response，有限脉冲响应）滤波器是另一类常用的滤波器，其设计算法主要包括窗函数法、频率抽取法和最小最大法等。

窗函数法是将理想的频率响应曲线与某种特定窗函数相乘，从而获得FIR滤波器的系数。

频率抽取法通过对模拟滤波器进行离散化和截断，得到数字滤波器。

最小最大法则是通过设置频率响应的最小值和最大值的约束条件，得到滤波器的系数，从而满足滤波器设计需求。

二、滤波器优化方法1. 线性相位滤波器优化线性相位滤波器的特点是其相位响应随频率线性变化。

在设计线性相位滤波器时，常常采用频率采样法或约束最小二乘法进行优化。

频率采样法通过均匀采样频率响应，然后使用线性插值或最小二乘法拟合得到满足要求的滤波器。

约束最小二乘法则是在最小二乘法基础上，加入约束条件，例如最小相位约束或平滑约束，从而得到更好的优化结果。

2. 最优滤波器设计最优滤波器设计是指在一定约束条件下，选择一个滤波器性能评价指标并最小化或最大化该指标，从而得到最优的滤波器。

滤波器理论及滤波器设计方法滤波器是一类电路或设备，用于通过选择性地传递或阻止指定频率范围内的信号。

在电子和通信领域中，滤波器广泛应用于信号处理、通信系统、音频设备等各种应用中。

本文将介绍滤波器的理论基础以及常见的滤波器设计方法。

一、滤波器理论基础1.1 滤波器的基本概念滤波器通过改变信号的频率特性，实现对信号的频率选择性处理。

滤波器的输入为信号源提供的混合信号，输出为经过滤波处理后的目标信号。

1.2 滤波器的分类根据滤波器的频率响应特性，可以将滤波器分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器等几种类型。

低通滤波器通过滤除高频信号而保留低频信号，高通滤波器则相反，而带通滤波器和带阻滤波器则可以选择性地通过或阻止一定频率范围的信号。

1.3 滤波器的频率响应与特性滤波器的频率响应是指滤波器在不同频率下对信号的响应情况。

常见的频率响应图形包括低通滤波器的衰减特性，高通滤波器的增益特性以及带通滤波器和带阻滤波器的带宽和中心频率。

二、滤波器设计方法2.1 传统滤波器设计方法传统的滤波器设计方法包括巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器等。

这些滤波器设计方法基于滤波器的频率响应要求，通过选择适当的滤波器特性以及阶数，来实现所需的滤波效果。

2.2 数字滤波器设计方法随着数字信号处理技术的发展，数字滤波器设计方法得到了广泛应用。

数字滤波器设计方法基于离散信号的采样与重构过程，利用数字滤波器的差分方程或频率响应函数来实现滤波效果。

常见的数字滤波器设计方法包括FIR滤波器设计和IIR滤波器设计等。

2.3 滤波器设计软件为了简化滤波器的设计过程，许多滤波器设计软件被开发出来。

这些软件通常提供了图形界面和可视化工具，帮助工程师选择并优化滤波器参数，从而实现所需的滤波效果。

常见的滤波器设计软件有MATLAB、Simulink、Analog Filter Wizard等。

三、滤波器的应用滤波器在众多领域中都有广泛的应用。

滤波器的设计毕业设计滤波器的设计毕业设计引言：滤波器是电子领域中常用的一种电路元件，它可以对信号进行滤波处理，去除不需要的频率成分，使得信号更加纯净和稳定。

在各种电子设备中，滤波器的设计和优化是非常重要的一环。

本文将探讨滤波器的设计原理、常见的滤波器类型以及滤波器在实际应用中的一些案例。

一、滤波器的设计原理滤波器的设计原理基于信号的频域分析和滤波特性。

信号可以分解为不同频率的成分，而滤波器的作用就是选择性地通过或阻断特定频率范围内的信号。

滤波器的设计需要考虑到滤波器的频率响应、幅频特性、相频特性等多个因素。

二、常见的滤波器类型1. 低通滤波器：低通滤波器可以通过滤除高频信号，只保留低频信号。

在音频设备中，低通滤波器常用于去除噪音和杂音，提高音质。

在无线通信中，低通滤波器可以用于滤除高频干扰信号，保证通信质量。

2. 高通滤波器：与低通滤波器相反，高通滤波器可以通过滤除低频信号，只保留高频信号。

在音频设备中，高通滤波器常用于增强音乐的高频部分，提高音质。

在图像处理中，高通滤波器可以用于边缘检测和图像锐化。

3. 带通滤波器：带通滤波器可以选择性地通过一定范围内的频率信号，滤除其他频率范围的信号。

在无线通信中，带通滤波器可以用于选择性地接收特定频率范围的信号，提高通信效果。

4. 带阻滤波器：带阻滤波器可以选择性地阻断一定范围内的频率信号，保留其他频率范围的信号。

在音频设备中，带阻滤波器可以用于去除特定频率的噪音信号。

三、滤波器在实际应用中的案例1. 音频设备中的滤波器设计：在音频设备中，滤波器的设计对于音质的提升至关重要。

通过合理设计低通滤波器和高通滤波器，可以去除杂音和不需要的频率成分，使得音乐更加清晰和纯净。

在音响系统中，带通滤波器的设计可以用于调节音乐的频率范围，使得音乐更加丰富和动感。

2. 通信系统中的滤波器设计：在无线通信系统中，滤波器的设计对于信号的接收和发送至关重要。

通过合理设计带通滤波器和带阻滤波器，可以选择性地接收或阻断特定频率范围的信号，提高通信质量和抗干扰能力。

经典滤波器设计范文一、FIR滤波器设计FIR（Finite Impulse Response）滤波器是一种常用的数字滤波器，其特点是抗混叠性能好、线性相位响应、易于设计等。

FIR滤波器的设计通常分为两个步骤：滤波器的理想频率响应设计和具体的滤波器系数设计。

1.理想频率响应设计理想的低通FIR滤波器频率响应为单位脉冲响应的离散傅里叶变换，即H(e^jω) = sum(h(n)e^(-jωn))，其中h(n)为滤波器的单位脉冲响应。

通过将理想频率响应转换为时域单位脉冲响应，可以得到容纳在有限长度L的FIR滤波器中。

其中单位脉冲响应为：h(n) = (ω_0π)^-1 * sin(ω_0n)/(nπ)，其中ω_0为截止频率。

2.系数设计对于FIR滤波器，系数设计是指对滤波器的单位脉冲响应进行窗函数的处理。

窗函数可以选择矩形窗、汉宁窗、海明窗等。

二、IIR滤波器设计IIR（Infinite Impulse Response）滤波器是另一种常用的数字滤波器，其特点是滤波器具有无限长度的单位脉冲响应。

与FIR滤波器不同，IIR滤波器的设计指标更多地侧重于滤波器的幅频响应与相位响应的设计。

1.巴特沃斯滤波器设计巴特沃斯滤波器是一种IIR滤波器的设计方法，其特点是在通带中具有均匀响应，即幅频特性较为平坦。

巴特沃斯滤波器设计的关键是选择滤波器阶数和截止频率。

2.预畸变滤波器设计预畸变滤波器是为了使滤波器的相频特性更加平坦而设计的，其主要应用在通信系统中。

预畸变滤波器一般采用线性相位结构，在设计时需要考虑相位补偿。

三、其他滤波器设计方法除了上述的FIR和IIR滤波器设计方法外，还有一些其他的滤波器设计方法，如小波滤波器设计、自适应滤波器设计等。

1.小波滤波器设计小波滤波器是在小波变换领域中常用的滤波器设计方法。

小波滤波器具有多尺度分析的特点，可以提供多分辨率的信号处理。

2.自适应滤波器设计自适应滤波器是根据输入信号的特性进行动态调整的一种滤波器设计方法。

滤波器的设计方法滤波器的设计方法主要有两种：频域设计方法和时域设计方法。

1. 频域设计方法频域设计方法以频率域上的响应要求为基础，通过设计滤波器的频率响应来达到滤波效果。

常用的频域设计方法有理想滤波器设计、巴特沃斯滤波器设计和切比雪夫滤波器设计。

理想滤波器设计方法以理想的频率响应为基础，通过频率采样和反变换等方法来设计滤波器。

首先确定所需的频率响应曲线，然后进行频率域采样，最后通过反变换得到滤波器的时域序列。

但实际应用中理想滤波器因为无限长的冲激响应无法实现，所以需要通过截断或者窗函数等方法来实现真实的滤波器。

巴特沃斯滤波器是一种特殊的线性相位滤波器，通过在频率域上进行极点和零点的设置来设计滤波器。

巴特沃斯滤波器的设计主要分为两个步骤：首先选择通带和阻带的边缘频率以及通带和阻带的最大衰减量，然后使用双线性变换将归一化的巴特沃斯滤波器转换为实际的数字滤波器。

切比雪夫滤波器是一种用于折衷通带纹波和阻带纹波的滤波器，可以实现更尖锐的频率响应特性。

切比雪夫滤波器设计的关键是选择通带纹波、阻带纹波以及通带和阻带的边缘频率。

根据这些参数设计切比雪夫滤波器的阶数和极点位置，然后使用双线性变换将归一化的切比雪夫滤波器转换为实际的数字滤波器。

2. 时域设计方法时域设计方法以滤波器的时域响应要求为基础，通过对滤波器的脉冲响应进行设计。

时域设计方法常用的有窗函数设计和频率抽样设计。

窗函数设计方法常用于有限长度的滤波器设计。

首先根据所需的脉冲响应特性选择一个窗函数，然后将窗函数和理想滤波器的脉冲响应进行卷积，得到设计滤波器的时域序列。

常用的窗函数有矩形窗、汉宁窗、汉明窗等。

频率抽样设计方法是时域设计方法的一种变种，通过采样一组频率响应曲线来设计滤波器。

首先选择一组抽样频率和相应的理想频率响应值，然后通过傅里叶变换和反变换将频率响应转换为时域脉冲响应序列。

最后通过插值等方法得到滤波器的离散时间序列。

综上所述，滤波器的设计方法包括频域设计方法和时域设计方法。

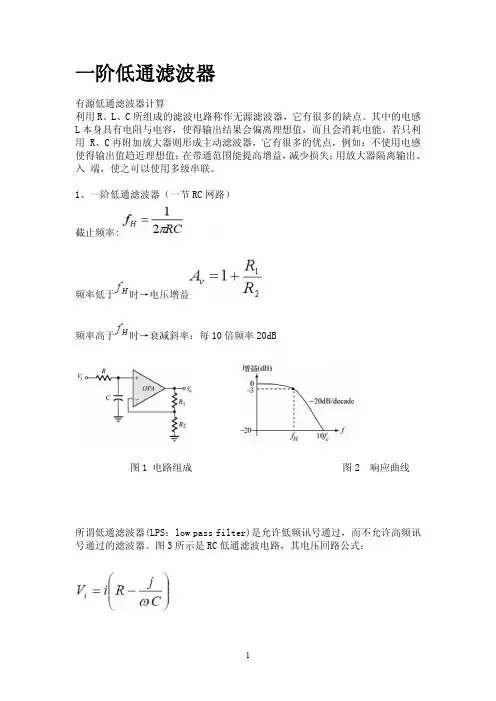

一阶低通滤波器有源低通滤波器计算利用R、L、C所组成的滤波电路称作无源滤波器，它有很多的缺点。

其中的电感L本身具有电阻与电容，使得输出结果会偏离理想值，而且会消耗电能。

若只利用 R、C再附加放大器则形成主动滤波器，它有很多的优点，例如：不使用电感使得输出值趋近理想值；在带通范围能提高增益，减少损失；用放大器隔离输出、入 端，使之可以使用多级串联。

1、一阶低通滤波器（一节RC网路） 838电子截止频率:126计算公式大全频率低于时→电压增益频率高于时→衰减斜率：每10倍频率20dB图1 电路组成 图2 响应曲线所谓低通滤波器(LPS：low pass filter)是允许低频讯号通过，而不允许高频讯号通过的滤波器。

图3所示是RC低通滤波电路，其电压回路公式：其增益可得实际增益为增益值是频率的函数，在低频区ω极小， RωC << 1，A V(ω) = 1讯号可通；在高频区ω极大， RωC >> 1，A V(ω) = 0信号不通。

RωC = 1时是通与不通的临界点，此时的频率定义为截止频率：。

图4所示RC低通滤波电路的增益随频率的变化是缓慢的，故其不是一个好的滤波电路。

图5所示是低通有源滤波器，它的增益显示在图6。

低通有源滤波器在低频区的增益为：V O /VI=(R1+R2)/R2其推导如下：在低频区RC串联之电位降都在电容，故V in = V C = Vp。

见图5，因负回馈，电路在线性工作区，于是我们有关系式：，可知电容C之电位降与电阻R2之电位降相同，又流过R1与R2之电流相同均为I，故得到电脑桌面背景图片在高频区RC串联之电位降都在电阻，故V C = V p = 0。

因负回馈，电路在线性工作区，于是有关系式：，得到R2之电位降为0，I = 0，V0 = 0。

图3 RC低通无源滤波电路图4 RC低通滤波电路之输出讯号振幅与频率的关系图5 低通有源滤波器图6 低通主动滤波器增益二阶低通滤波器（二节RC网路）有源二阶低通滤波器计算（二节RC网路）电路原理截止频率频率低于时→电压增益频率高于时→衰减斜率：每10倍频率40 dBEX：如图所示电路（假设为理想OP），当频率为159kHz时，其电压增益约为？ 详解：(1)该电路为低通主动滤波器，所以其高频截止频率（f H）为(2)由于OPA为非反相放大器，所以其（倍），若以dB值表示，则为20 logAv =20 log10=20(dB)(3)输入频率159kHz为截止频率15.9kHz的10倍，由于输入讯号的频率每上升10倍时，该低通主动滤波器的增益将下降20dB(-20dB)，故当输入讯号的频率为159kHz时，其电压增益已降为0dB(20-20=0)有源一阶高通滤波器计算（一节RC网路）有源一阶高通滤波器（一节RC网路）电路 响应曲线截止频率频率高于F L时→电压增益频率低于F L时→增加斜率：每10倍频率20dB二阶高通滤波器（二节RC网路） 二阶高通滤波器（二节RC网路） 电路源理 频率计算截止频率频率高于F L时→电压增益频率低于F L时→增加斜率：每10倍频率40 dB无源带通滤波器若想要接收某一特定频率的电波，需要用滤波电路来做筛选。

FIR滤波器设计FIR滤波器（Finite Impulse Response Filter）是一种数字滤波器，其输出仅取决于当前输入和以前的输入，而不取决于以前的输出。

FIR滤波器设计是指确定FIR滤波器的系数，使其具有所需的频率响应特性。

在设计FIR滤波器时，常见的方法包括窗函数法、四种极点分布法和最小二乘法。

窗函数法是FIR滤波器设计中最简单和最常用的一种方法。

该方法通过选择合适的窗函数来对理想滤波器的频率响应进行逼近。

常见的窗函数有矩形窗、汉宁窗、汉明窗等。

在进行设计时，首先确定所需的频率响应特性，然后选择合适的窗函数，并计算窗函数的系数。

最后，通过将理想滤波器的频率响应与窗函数进行卷积运算，得到FIR滤波器的系数。

四种极点分布法包括均匀采样法、线性相位法、最小相位法和Hilbert变换法。

这些方法通过在单位圆上选择合适的极点分布来设计FIR滤波器。

均匀采样法将极点均匀分布在单位圆上，线性相位法将极点分布在单位圆的实轴上，最小相位法将极点分布在单位圆的右半平面上，Hilbert变换法将极点分布在单位圆的上半平面上。

这些方法各有特点，根据实际需求选择合适的方法进行设计。

最小二乘法是一种经典的优化方法，用于确定FIR滤波器的系数。

该方法通过最小化实际输出与期望输出之间的误差来确定滤波器的系数。

常见的最小二乘法包括基于频域的最小二乘法和基于时域的最小二乘法。

在基于频域的最小二乘法中，通过选择合适的权重函数和目标函数来进行优化。

在基于时域的最小二乘法中，通过最小化滤波器的延迟和频率响应之间的误差来确定滤波器的系数。

在进行FIR滤波器设计时，需要考虑的因素包括滤波器的阶数、截止频率、过渡带宽和抗混叠性能。

滤波器的阶数取决于所需的频率响应特性，通常较高阶数的滤波器具有更陡峭的滚降斜率。

截止频率和过渡带宽决定了滤波器的频率响应特性，通常需要根据实际需求进行选择。

抗混叠性能是指滤波器在抽样过程中抑制混叠频率的能力，通常通过在设计过程中引入预留频率来实现。

怎样设计一个有效的滤波器滤波器是信号处理领域的重要工具，用于去除信号中的不需要的频率成分，保留感兴趣的频率内容。

设计一个有效的滤波器需要考虑信号特性、滤波器类型、滤波器参数等多个因素。

本文将介绍几种常见的滤波器设计方法，并提供设计滤波器的步骤和技巧。

一、引言滤波器在电子、通信、音频等领域有广泛的应用。

有效的滤波器设计可以提高系统性能，满足信号处理需求。

本文将介绍如何设计一个有效的滤波器。

二、滤波器设计方法1. 滤波器类型首先确定所需滤波器的类型。

常见的滤波器类型有低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

根据信号的频率成分和需求选择合适的滤波器类型。

2. 过渡带宽和截止频率确定滤波器的过渡带宽和截止频率。

过渡带宽是指滤波器从通频带到截止频率的频率范围。

截止频率是指滤波器开始衰减的频率。

3. 滤波器阶数滤波器的阶数决定了滤波器的陡峭程度和频率响应特性。

一般来说，阶数越高，滤波器的性能越好，但设计和实现的复杂度也会增加。

4. 滤波器参数选择选择滤波器的参数，包括通带增益、衰减因子和相位响应等。

根据具体的应用需求确定参数的取值范围。

三、滤波器设计步骤1. 确定滤波器类型和需求：根据信号处理需求和信号特性选择合适的滤波器类型，并确定截止频率和过渡带宽。

2. 设计原型滤波器：根据滤波器类型和参数，设计原型滤波器，如巴特沃斯滤波器、切比雪夫滤波器等。

3. 频率变换：通过频率变换将原型滤波器转换为所需滤波器。

常见的频率变换方法有高通到低通变换、低通到高通变换等。

4. 阶数选择和参数调整：根据设计要求和性能需求选择合适的滤波器阶数，并对滤波器参数进行调整，以满足设计需求。

5. 实现和验证：利用设计的滤波器参数，实现滤波器设计，并进行验证和测试，确保设计满足要求。

四、滤波器设计技巧1. 灵活应用不同滤波器类型：根据实际需求，选择最适合的滤波器类型，如巴特沃斯滤波器适用于平滑频率响应，切比雪夫滤波器适用于快速衰减等。

1. 引言在信号处理领域中，滤波器是一种重要的工具，用于去除噪音、增强信号质量或者提取感兴趣的信号成分。

巴特沃斯滤波器作为一种经典的滤波器类型，在信号处理中有着广泛的应用。

本文将围绕matlab中巴特沃斯滤波器的设计展开讨论，帮助读者更深入地理解该主题。

2. 巴特沃斯滤波器介绍巴特沃斯滤波器是一种基于极点和零点的滤波器，其频率响应曲线呈现出平坦的特性。

在频域中，巴特沃斯滤波器的幅频特性具有极为明显的特点，有助于实现对信号的精确处理和控制。

在matlab中，我们可以利用相应的工具和函数来设计和实现巴特沃斯滤波器，以达到特定的信号处理目的。

3. matlab中的巴特沃斯滤波器设计在matlab中，我们可以使用butter函数来设计巴特沃斯滤波器。

该函数提供了灵活的参数设置，可以根据需求来定制滤波器的截止频率、通带和阻带的衰减等参数。

通过调用butter函数，我们可以轻松地实现对巴特沃斯滤波器的设计和生成，为信号处理提供了便利的工具和方法。

4. 巴特沃斯滤波器在信号处理中的应用巴特沃斯滤波器在信号处理领域具有广泛的应用，例如在通信系统中常用于滤除噪声和干扰，提高信号的传输质量；在生物医学工程中常用于生物信号的提取和分析，帮助医生进行疾病诊断和治疗；在声音处理中用于去除环境噪音，提高音频质量等。

巴特沃斯滤波器通过其特殊的频率响应特性，为各种信号处理应用提供了有效的解决方案。

5. 我的个人观点和理解对于巴特沃斯滤波器，我认为其在信号处理中的作用举足轻重。

其平坦的频率响应曲线和灵活的参数设计，使其成为处理复杂信号的重要工具。

在matlab中，利用butter函数可以快速、方便地实现滤波器的设计，为信号处理的研究和应用提供了便利。

在实际应用中，巴特沃斯滤波器不仅可以用于去除噪音、增强信号质量，还可以用于提取感兴趣的信号成分，具有极大的实用价值。

6. 总结通过本文的讨论，我们对matlab中的巴特沃斯滤波器设计有了更深入的理解。

三阶RC滤波
在电子工程领域中，滤波器是一种重要的电路元件，用于去除信号中的某些频率成分，使得输出信号更加纯净和稳定。

其中，三阶RC滤波器是一种经典的滤波器设计，具有较好的滤波效果和频率特性。

三阶RC滤波器采用了三个电阻和三个电容元件来构成，通过它们之间的串联和并联组合，形成一个能够对输入信号进行深度滤波的电路。

与一阶和二阶滤波器相比，三阶RC滤波器具有更为陡峭的频率特性曲线和更高的阻止带衰减能力，适用于对频率要求更加严格的信号处理场景。

三阶RC滤波器的频率响应受到阶数和元件数的影响，通过合理选择电阻和电容的数值，可以调节滤波器的截止频率和通带增益等参数。

在实际应用中，工程师需要根据具体的滤波需求和信号特性来设计和优化滤波器的参数，以达到最佳的滤波效果。

除了频率响应外，三阶RC滤波器还具有一些其他特性，如相位延迟、群延迟和阻抗匹配等。

这些特性对于某些特定应用场景下的滤波器设计和性能评估也具有重要意义，工程师需要全面考虑这些因素来确保滤波器的工作稳定性和可靠性。

在实际电路设计中，三阶RC滤波器通常与其他电路元件和系统模块结合使用，通过级联和并联等方式构建复杂的信号处理链路。

工程师需要综合考虑各个部分的特性和相互影响，进行全面的系统设计和仿真验证，以确保整体系统性能达到预期的要求。

总的来说，三阶RC滤波器作为一种重要的电子元件，在信号处理和电路设计中发挥着重要作用。

通过合理设计和优化，三阶RC滤波器能够有效地满足不同应用场景下的信号滤波需求，为电子工程领域的发展提供有力支持。

1。

*******************实践教学*******************兰州理工大学计算机与通信学院2015年春季学期《信号处理》课程设计报告题目：经典滤波器的设计和使用班级：通信工程12级（ 1 ）班姓名：设计质量（30分）：学号：122501xx 说明书质量（10分）：同组成员：指导教师：目录摘要 (1)一、基本原理 (2)1.1 IIR数字滤波器设计原理 (2)1.2 FIR数字滤波器设计原理 (3)二、滤波器详细设计 (5)2.1 信号源 (5)2.2 低通滤波器 (6)2.3 带通滤波器 (9)2.3 高通滤波器 (11)总结 (13)参考文献 (14)附录 (15)摘要滤波器广泛应用于电子电路中，具有平滑信号、选频、去噪和使交流信号变为直流信号的功能。

可分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器，也可分为模拟滤波器和数字滤波器，数字滤波器分为IIR数字滤波器和FIR数字滤波器。

设计滤波器之前先根据实际需要确定滤波器类型和指标，通过MATLAB分别设计低通、带通和高通三种滤波器，首先通过三种滤波器对时域信号滤波，然后对信号频域变换后滤波，最后对信号进行时域搬移后滤波。

通过MATLAB得出的频谱图对信号的三种形式通过三种滤波器后的结果进行分析，通过分析比较各滤波器的优点和缺点。

关键词：MATLAB IIR滤波器 FIR滤波器频域变换时域搬移一、基本原理数字滤波器是一个离散系统，其系统函数一般可表示为1-z 的有理多项式形式，即 ∑∑=-=-+=Nai ii Mj jj z a z b z H 1)(0当｛a i ；i=1，2，…，N ｝都为0时，上式描述的系统称为有限脉冲响应数字滤波器，简称FIR(Finite-Impulse Response)数字滤波器。

当系数｛a i ；i=1，2，…，N ｝中至少有一个是非0时，上式描述的系统称为无限脉冲响应数字滤波器，简称IIR(Infinite-Impulse Response)数字滤波器。

滤波器设计综述引言滤波器是信号处理中常用的重要工具，用于处理信号中的噪声或不需要的频率成分。

滤波器可以分为数字滤波器和模拟滤波器两种类型。

本文将综述滤波器设计的相关内容，包括滤波器的基本原理、常用滤波器类型以及设计方法。

一、滤波器的基本原理滤波器的基本原理是通过改变信号的频率特性来实现信号的滤波。

滤波器通常由一个或多个传输函数组成，传输函数描述了滤波器对不同频率成分的响应。

常见的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

二、常用滤波器类型1. 低通滤波器：低通滤波器允许低于某个截止频率的信号通过，并抑制高于该频率的信号。

常见的低通滤波器有巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器。

2. 高通滤波器：高通滤波器允许高于某个截止频率的信号通过，并抑制低于该频率的信号。

常见的高通滤波器有巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器。

3. 带通滤波器：带通滤波器允许某个频率范围内的信号通过，并抑制其他频率范围的信号。

常见的带通滤波器有巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器。

4. 带阻滤波器：带阻滤波器允许某个频率范围外的信号通过，并抑制该范围内的信号。

常见的带阻滤波器有巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器。

三、滤波器设计方法滤波器设计的目标是根据特定的滤波要求设计出满足这些要求的滤波器。

常用的滤波器设计方法有以下几种：1. 基于模拟滤波器的设计方法：模拟滤波器的设计方法主要包括传统的频率变换法和模拟滤波器原型法。

频率变换法通过将滤波器的频率特性变换到所需的频率响应上，然后通过逆变换得到滤波器的时域表示。

模拟滤波器原型法通过设计一个模拟滤波器的原型，然后通过频率缩放和频率变换得到所需的滤波器。

2. 基于数字滤波器的设计方法：数字滤波器的设计方法主要包括窗函数法、频率采样法和优化方法。

窗函数法通过选择合适的窗函数来设计数字滤波器。

频率采样法通过在频域上对模拟滤波器的频率响应进行采样，然后通过逆变换得到数字滤波器的时域表示。

滤波器设计中的滤波器设计算法与优化方法滤波器在信号处理和通信系统中起着至关重要的作用。

其中，滤波器设计算法和优化方法的选择对滤波器性能和实际应用效果起着至关重要的作用。

本文将介绍滤波器设计中常用的算法和方法，并探讨其优化策略。

一、滤波器设计算法1. 传统设计方法传统的滤波器设计方法包括基本滤波器设计和频率变换滤波器设计两种。

基本滤波器设计通过理想滤波器模型和频率响应特性进行设计，常见的算法有窗函数法、脉冲响应法和频域设计法等。

频率变换滤波器设计则是通过频域变换将不同滤波器的设计问题转化为滤波器系数的设计问题，常见的算法有模拟滤波器频率响应变换法和数字滤波器频率响应变换法等。

2. 自适应滤波器设计方法自适应滤波器设计方法是一种根据输入信号动态适应不同环境的滤波器设计方法。

自适应滤波器的设计算法主要包括最小均方差（LMS）算法和最小二乘（LS）算法等。

这些算法通过不断调整滤波器系数，使得滤波器的输出信号与期望信号之间的误差最小，从而实现滤波效果的优化。

二、滤波器设计优化方法1. 参数优化方法参数优化方法是指通过调整滤波器的设计参数，使得目标函数达到最优值的方法。

常见的参数优化方法包括遗传算法、粒子群优化算法和模拟退火算法等。

这些方法通过不断迭代和优化设计参数，逐步接近滤波器的最优解，从而得到更好的滤波效果。

2. 约束优化方法约束优化方法是指在滤波器设计过程中，设置一定的约束条件，通过调整设计参数满足这些约束条件的方法。

常见的约束优化方法包括线性规划、非线性规划和整数规划等。

这些方法可以根据实际需求设置约束条件，从而达到滤波器设计的目标要求。

三、滤波器设计中的应用案例滤波器在通信系统、音频处理、图像处理等领域有着广泛的应用。

以下是几个滤波器设计中的应用案例：1. 通信系统中的滤波器设计在通信系统中，滤波器的设计对信号的传输和解调起着至关重要的作用。

通过选择适当的滤波器设计算法和优化方法，可以实现信号的抗噪声和扩频等特性，从而提高通信系统的性能和可靠性。

滤波器的设计方法滤波器是一种用于信号处理的重要工具，可以用于去除信号中的噪声、调整信号的频率响应等。

滤波器的设计方法可以分为两类：基于时间域的设计方法和基于频域的设计方法。

基于时间域的设计方法主要是通过改变滤波器的时间响应来实现滤波的效果。

最常用的时间域设计方法是窗函数法和直接设计法。

窗函数法是一种简单而直观的设计方法。

它的基本思想是将滤波器的频率响应乘以一个窗函数，从而限制滤波器的时域响应范围，达到滤波的效果。

常用的窗函数有矩形窗、汉宁窗、汉明窗等。

直接设计法是一种根据滤波器的设计要求直接得到其传递函数的方法。

这种方法主要用于设计IIR滤波器，其基本步骤是：首先，选择合适的滤波器类型（如低通、高通、带通、带阻等）和滤波器阶数；然后，确定滤波器的零极点位置；最后，根据零极点位置计算滤波器的传递函数。

基于频域的设计方法主要是通过改变滤波器的频率响应来实现滤波的效果。

最常用的频域设计方法是理想滤波器法和频率抽样法。

理想滤波器法是一种以理想滤波器的频率响应为目标，通过变换到时域来设计滤波器的方法。

它的基本思想是，将理想滤波器的频率响应作为目标函数，通过傅里叶变换将其转换到时域，得到滤波器的冲激响应，再通过采样和巴特沃斯窗函数处理得到最终的滤波器。

频率抽样法是一种根据滤波器的频率响应来设计滤波器的方法。

它的基本思想是，在频率域上对目标频率响应进行采样，通过多项式插值得到频率抽样函数，再通过傅里叶变换将其转换到时域，得到滤波器的冲激响应。

除了以上介绍的常见的设计方法外，还有一些基于遗传算法、粒子群优化算法等优化算法的设计方法。

这些方法通过优化算法来搜索设计空间，找到满足设计要求的滤波器参数。

这些方法通常能得到更好的设计结果，但计算量较大，适用于一些对设计结果精度要求较高的场合。

总之，滤波器的设计方法有多种，每种设计方法都有其适用范围和优缺点。

根据实际需求和设计要求选择合适的设计方法，可以得到满足要求的优质滤波器。
