嵌入式系统硬件接口设计华清远见今日课程内容大纲v 嵌入式硬件系统组成 v 嵌入式硬件系统常见接口简介 v I2C总线接口设计 v SPI总线接口设计华清远见嵌入式硬件系统组成华清远见Intel公司Xscale处理器华清远见S3c2410处理器华清远见EP9315处理器华清远见嵌入式硬件系统常见接口简介v SDRAMØ Synchronous Dynamic Random Access Memory Ø SDRAM内部使用通常的dram单元来存储数据 Ø 接口部分采用同步的寄存器与外界逻辑相连v 特性Ø 同步——接口信号使用同一个时钟同步 Ø 动态——存储器阵列需要不断刷新 Ø 寻址——采用列地址+行地址进行二维寻址华清远见嵌入式硬件系统常见接口简介v Flash芯片分类Ø NOR FLASH——可以直接寻址，支持XIP， 擦写较慢 Ø NAND FLASH——不能直接寻址，靠命令访 问，不支持XIP，擦写速度快，容量大v 常见Flash供应商Ø INTEL——nor flash Ø Spansion——nor flash Ø samsung——nand flash Ø hynix——nand flash Ø toshiba——nand flash华清远见Nor FLASH管脚与连接实例华清远见Nand FLASH管脚与连接实例华清远见嵌入式硬件系统常见接口简介v UART（串口）Ø 异步串行总线接口 Ø 作为嵌入式目标板与主机的连接之用 Ø 用作打印输出及命令输入（不作为数据输入用）华清远见I2C总线接口设计v I2C简介v I2C的历史，最开始用来控制智能电池 v I2C使用两根双向信号线来传递数据Ø Serial Clock Line (SCL) Ø Serial Data Address (SDA)v 总线速度分为标准速度100kbps，快速模式400kbps，高速模式3.4Mbps v 特点是：半双工，仅需要两根线 （所以又被称为2-wire总线）华清远见I2C总线硬件协议介绍v SDA下降沿跟随一个SCL下降沿表示传输开始 v SCL上升沿跟随一个SDA上升沿表 示传输结束 v 主设备传送一个字节到从设备华清远见I2C总线结构框图华清远见I2C总线的限制v I2C总线设备都是OC/OD输出，所以高电平靠上拉电阻产生v 由于驱动能力和静态功耗限制，上拉电阻不能取太小值，导致电压上 升率dV/dt受限 v I2C总线上总负载电容越小越有利于 驱动 v I2C高速规范要求负载电容小于 400pf华清远见 v IICCONØ Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø实例分析-S3C2410 i2c控制器Bit7 ACK使能位 Bit6 发送时钟分频选择 Bit5 中断使能 Bit4 未处理中断标志 Bit[3:0] 发送时钟分频步长 Bit[7:6] 模式选择（主/从，收/发） Bit5 总线状态指示 Bit4 数据输出使能 Bit3 总线仲裁状态 Bit2 从设备地址匹配状态 Bit1 0地址状态 Bit0 接收最低bit状态v IICSTATv IICDSØ Bit[7:0]数据寄存器v IICADDØ Bit[7:1] 7位地址寄存器华清远见SPI总线接口设计v SPI总线从本质讲是一个同步串行总线，最早使用在motorola的68系列单片机上 v 目前SPI总线广泛使用在各种嵌入式设备 上。
嵌入式系统的软硬件接口设计要点嵌入式系统是一种专门设计用于控制特定设备或系统的计算机系统。
软硬件接口是嵌入式系统中软件和硬件进行通信的关键部分。
一个良好设计的软硬件接口可以提高系统的可靠性、性能和可维护性。
以下是嵌入式系统软硬件接口设计的要点。
1. 规范化接口设计一个好的软硬件接口设计需要符合标准化的原则。
这包括使用标准的通信协议和接口标准，以便软件和硬件之间可以进行有效的通信和交互。
常见的接口标准包括UART、SPI、I2C和CAN等。
选择和应用标准接口可以提高系统的互操作性，方便硬件和软件的开发和维护。
2. 设计合理的接口传输速率嵌入式系统中的软硬件接口往往需要传输大量的数据，因此传输速率非常重要。
接口的传输速率应该与系统的需求相匹配，既不能过慢导致性能下降，也不能过快导致硬件资源的浪费。
在设计接口时，需要考虑传输速率的平衡，以确保数据传输的高效和稳定。
3. 硬件引脚的合理分配嵌入式系统的硬件接口通常需要使用多个引脚进行通信。
在设计接口时，需要合理分配硬件引脚，以便满足系统的需求。
引脚的数量和布局应该考虑到硬件资源的限制和尺寸的限制。
合理布局引脚可以提高系统的可靠性和可维护性。
4. 考虑功耗和电源管理功耗和电源管理是嵌入式系统中重要的考虑因素之一。
在设计软硬件接口时，需要考虑如何最大限度地减少功耗，并有效管理电源。
这可以通过设计低功耗的接口协议、优化硬件和软件的交互过程以及合理选择低功耗的硬件组件来实现。
5. 进行适当的错误处理嵌入式系统中的软硬件接口设计需要充分考虑错误处理机制。
在接口通信过程中，可能出现数据传输错误、通信中断等情况。
为了确保系统的稳定性和可靠性，需要设计适应错误处理机制。
这可以包括数据校验、错误检测和纠正、异常处理等。
适当的错误处理可以减少系统故障和数据损失的可能性。
6. 软硬件协同设计软硬件接口设计需要软硬件协同工作。
软件和硬件之间的接口应该清楚地定义，并有明确的规范和通信协议。

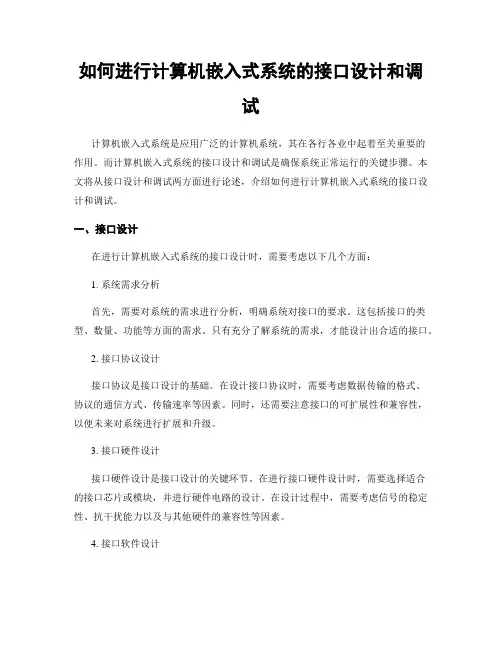

如何进行计算机嵌入式系统的接口设计和调试计算机嵌入式系统是应用广泛的计算机系统，其在各行各业中起着至关重要的作用。
而计算机嵌入式系统的接口设计和调试是确保系统正常运行的关键步骤。
本文将从接口设计和调试两方面进行论述，介绍如何进行计算机嵌入式系统的接口设计和调试。
一、接口设计在进行计算机嵌入式系统的接口设计时，需要考虑以下几个方面：1. 系统需求分析首先，需要对系统的需求进行分析，明确系统对接口的要求。
这包括接口的类型、数量、功能等方面的需求。
只有充分了解系统的需求，才能设计出合适的接口。
2. 接口协议设计接口协议是接口设计的基础。
在设计接口协议时，需要考虑数据传输的格式、协议的通信方式、传输速率等因素。
同时，还需要注意接口的可扩展性和兼容性，以便未来对系统进行扩展和升级。
3. 接口硬件设计接口硬件设计是接口设计的关键环节。
在进行接口硬件设计时，需要选择适合的接口芯片或模块，并进行硬件电路的设计。
在设计过程中，需要考虑信号的稳定性、抗干扰能力以及与其他硬件的兼容性等因素。
4. 接口软件设计接口软件设计是接口设计的另一个重要方面。
在进行接口软件设计时，需要制定相应的驱动程序或协议栈，以实现与其他设备的通信。
同时，还需考虑接口的安全性和稳定性，确保接口能够正常工作。
二、接口调试接口调试是测试和验证接口设计的过程。
在进行接口调试时，需要注意以下几个方面：1. 硬件连接检查首先，需要检查接口硬件的连接是否正确，包括接线是否牢固、引脚是否对应等。
只有确保硬件连接正确，才能进行后续的调试工作。
2. 信号测试接下来，需要进行信号测试，验证接口信号的稳定性和波形的准确性。
可以使用示波器等测试设备对接口信号进行监测和录波，以确保信号质量符合要求。
3. 功能测试在信号测试通过后，可以进一步进行功能测试。
即通过发送数据或命令，测试接口的功能是否正常。
可以使用调试器或专门的测试工具对接口进行功能验证。
4. 兼容性测试兼容性测试是对接口与其他设备的兼容性进行验证。

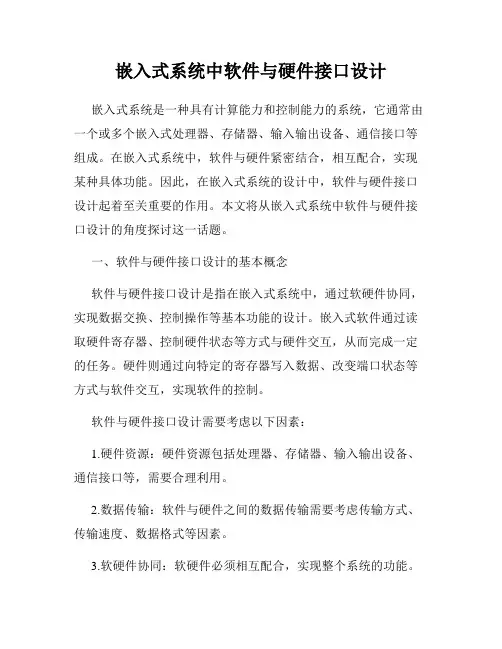

嵌入式系统中软件与硬件接口设计嵌入式系统是一种具有计算能力和控制能力的系统，它通常由一个或多个嵌入式处理器、存储器、输入输出设备、通信接口等组成。
在嵌入式系统中，软件与硬件紧密结合，相互配合，实现某种具体功能。
因此，在嵌入式系统的设计中，软件与硬件接口设计起着至关重要的作用。
本文将从嵌入式系统中软件与硬件接口设计的角度探讨这一话题。
一、软件与硬件接口设计的基本概念软件与硬件接口设计是指在嵌入式系统中，通过软硬件协同，实现数据交换、控制操作等基本功能的设计。
嵌入式软件通过读取硬件寄存器、控制硬件状态等方式与硬件交互，从而完成一定的任务。
硬件则通过向特定的寄存器写入数据、改变端口状态等方式与软件交互，实现软件的控制。
软件与硬件接口设计需要考虑以下因素：1.硬件资源：硬件资源包括处理器、存储器、输入输出设备、通信接口等，需要合理利用。
2.数据传输：软件与硬件之间的数据传输需要考虑传输方式、传输速度、数据格式等因素。
3.软硬件协同：软硬件必须相互配合，实现整个系统的功能。
二、软件与硬件接口设计的实现方法在嵌入式系统中，软件与硬件接口设计可以通过以下几种方式实现。
1.使用寄存器：在嵌入式系统中，寄存器是实现软件与硬件交互的重要方式。
软件可以读写硬件寄存器，从而实现控制硬件的目的。
硬件也可以通过向特定的寄存器写入数据或改变端口状态等方式与软件交互，实现软件的控制。
2.使用中断：中断是实现软硬件协同的重要方式。
软件可以通过中断响应机制获取硬件状态变化的信息，并及时进行处理。
硬件也可以通过向软件发出中断信号，让软件及时响应并进行处理。
3.使用 DMA：DMA 是一种实现高速数据传输的技术。
在嵌入式系统中，DMA 可以用于实现高速数据传输，减少 CPU 负担，提高系统性能。
三、软件与硬件接口设计的注意事项在软件与硬件接口设计中，需要注意以下几点。
1.确定接口规范：在软件与硬件之间建立数据交换的规范，对于保证系统稳定性和可靠性非常重要。

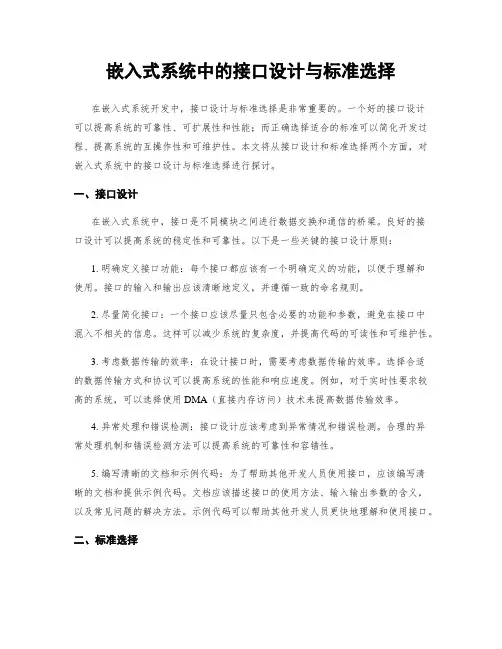

嵌入式系统中的接口设计与标准选择在嵌入式系统开发中，接口设计与标准选择是非常重要的。
一个好的接口设计可以提高系统的可靠性、可扩展性和性能；而正确选择适合的标准可以简化开发过程、提高系统的互操作性和可维护性。
本文将从接口设计和标准选择两个方面，对嵌入式系统中的接口设计与标准选择进行探讨。
一、接口设计在嵌入式系统中，接口是不同模块之间进行数据交换和通信的桥梁。
良好的接口设计可以提高系统的稳定性和可靠性。
以下是一些关键的接口设计原则：1. 明确定义接口功能：每个接口都应该有一个明确定义的功能，以便于理解和使用。
接口的输入和输出应该清晰地定义，并遵循一致的命名规则。
2. 尽量简化接口：一个接口应该尽量只包含必要的功能和参数，避免在接口中混入不相关的信息。
这样可以减少系统的复杂度，并提高代码的可读性和可维护性。
3. 考虑数据传输的效率：在设计接口时，需要考虑数据传输的效率。
选择合适的数据传输方式和协议可以提高系统的性能和响应速度。
例如，对于实时性要求较高的系统，可以选择使用DMA（直接内存访问）技术来提高数据传输效率。
4. 异常处理和错误检测：接口设计应该考虑到异常情况和错误检测。
合理的异常处理机制和错误检测方法可以提高系统的可靠性和容错性。
5. 编写清晰的文档和示例代码：为了帮助其他开发人员使用接口，应该编写清晰的文档和提供示例代码。
文档应该描述接口的使用方法、输入输出参数的含义，以及常见问题的解决方法。
示例代码可以帮助其他开发人员更快地理解和使用接口。
二、标准选择在嵌入式系统开发中，选择适合的标准可以极大地简化开发过程，并提高系统的互操作性和可维护性。
以下是一些常见的标准选择：1. 总线标准：总线是多个模块之间进行数据传输和通信的标准化接口。
选择适合的总线标准可以提高系统的可扩展性和互操作性。
常见的总线标准包括I2C、SPI、CAN等。
选择时需要考虑接口的带宽要求、实时性要求以及外部设备的支持情况。
2. 通信标准：嵌入式系统中常常需要与外部设备或其他系统进行通信。

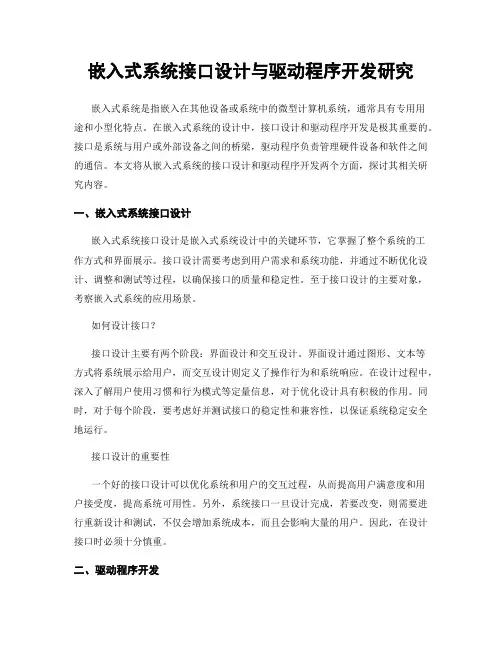

嵌入式系统接口设计与驱动程序开发研究嵌入式系统是指嵌入在其他设备或系统中的微型计算机系统，通常具有专用用途和小型化特点。
在嵌入式系统的设计中，接口设计和驱动程序开发是极其重要的。
接口是系统与用户或外部设备之间的桥梁，驱动程序负责管理硬件设备和软件之间的通信。
本文将从嵌入式系统的接口设计和驱动程序开发两个方面，探讨其相关研究内容。
一、嵌入式系统接口设计嵌入式系统接口设计是嵌入式系统设计中的关键环节，它掌握了整个系统的工作方式和界面展示。
接口设计需要考虑到用户需求和系统功能，并通过不断优化设计、调整和测试等过程，以确保接口的质量和稳定性。
至于接口设计的主要对象，考察嵌入式系统的应用场景。
如何设计接口？接口设计主要有两个阶段：界面设计和交互设计。
界面设计通过图形、文本等方式将系统展示给用户，而交互设计则定义了操作行为和系统响应。
在设计过程中，深入了解用户使用习惯和行为模式等定量信息，对于优化设计具有积极的作用。
同时，对于每个阶段，要考虑好并测试接口的稳定性和兼容性，以保证系统稳定安全地运行。
接口设计的重要性一个好的接口设计可以优化系统和用户的交互过程，从而提高用户满意度和用户接受度，提高系统可用性。
另外，系统接口一旦设计完成，若要改变，则需要进行重新设计和测试，不仅会增加系统成本，而且会影响大量的用户。
因此，在设计接口时必须十分慎重。
二、驱动程序开发嵌入式系统的驱动程序开发是指硬件设备实现与软件的通讯方式。
驱动程序可以实现硬件设备的功能，让系统与设备之间进行密切的配合。
驱动程序的重要性还在于，它联系硬件和固件，是开发人员进一步开发嵌入式系统的前提。
驱动程序开发流程一般而言，驱动程序开发包括以下几个步骤：1. 确定驱动程序的需求和目标2. 确定开发环境和工具3. 设定硬件和软件接口4. 编写和调试驱动程序5. 进行集成测试和系统调试驱动程序调试技巧获得稳定的驱动程序至关重要，难以开发的驱动程序往往与导致功能受损的bug有关。

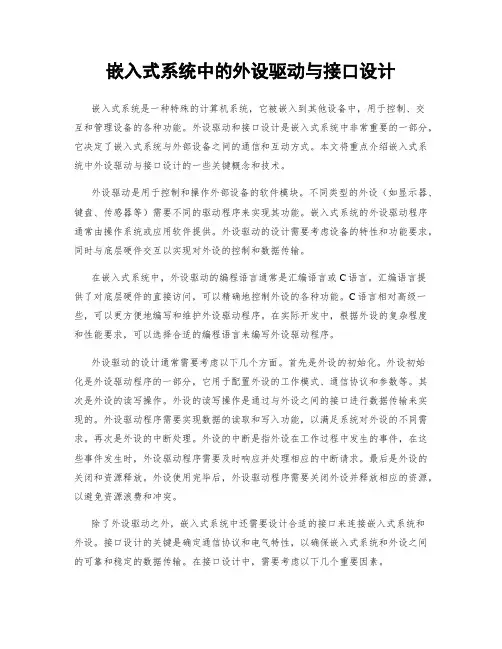

嵌入式系统中的外设驱动与接口设计嵌入式系统是一种特殊的计算机系统，它被嵌入到其他设备中，用于控制、交互和管理设备的各种功能。
外设驱动和接口设计是嵌入式系统中非常重要的一部分，它决定了嵌入式系统与外部设备之间的通信和互动方式。
本文将重点介绍嵌入式系统中外设驱动与接口设计的一些关键概念和技术。
外设驱动是用于控制和操作外部设备的软件模块。
不同类型的外设（如显示器、键盘、传感器等）需要不同的驱动程序来实现其功能。
嵌入式系统的外设驱动程序通常由操作系统或应用软件提供。
外设驱动的设计需要考虑设备的特性和功能要求，同时与底层硬件交互以实现对外设的控制和数据传输。
在嵌入式系统中，外设驱动的编程语言通常是汇编语言或C语言。
汇编语言提供了对底层硬件的直接访问，可以精确地控制外设的各种功能。
C语言相对高级一些，可以更方便地编写和维护外设驱动程序。
在实际开发中，根据外设的复杂程度和性能要求，可以选择合适的编程语言来编写外设驱动程序。
外设驱动的设计通常需要考虑以下几个方面。
首先是外设的初始化。
外设初始化是外设驱动程序的一部分，它用于配置外设的工作模式、通信协议和参数等。
其次是外设的读写操作。
外设的读写操作是通过与外设之间的接口进行数据传输来实现的。
外设驱动程序需要实现数据的读取和写入功能，以满足系统对外设的不同需求。
再次是外设的中断处理。
外设的中断是指外设在工作过程中发生的事件，在这些事件发生时，外设驱动程序需要及时响应并处理相应的中断请求。
最后是外设的关闭和资源释放。
外设使用完毕后，外设驱动程序需要关闭外设并释放相应的资源，以避免资源浪费和冲突。
除了外设驱动之外，嵌入式系统中还需要设计合适的接口来连接嵌入式系统和外设。
接口设计的关键是确定通信协议和电气特性，以确保嵌入式系统和外设之间的可靠和稳定的数据传输。
在接口设计中，需要考虑以下几个重要因素。
首先是通信协议。
通信协议定义了数据的格式、传输规则和协议控制等内容。
常见的通信协议包括串口、SPI（串行外设接口）、I2C（两线串行总线）和USB （通用串行总线）等。
