嵌入式系统硬件设计样本

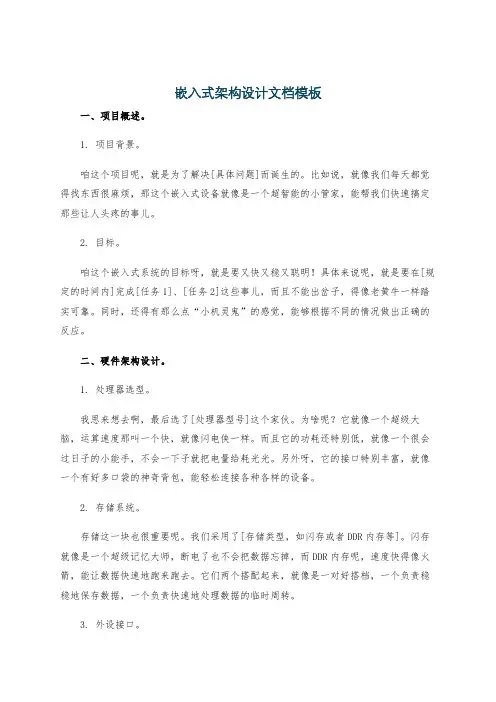

嵌入式架构设计文档模板一、项目概述。

1. 项目背景。

咱这个项目呢，就是为了解决[具体问题]而诞生的。

比如说，就像我们每天都觉得找东西很麻烦，那这个嵌入式设备就像是一个超智能的小管家，能帮我们快速搞定那些让人头疼的事儿。

2. 目标。

咱这个嵌入式系统的目标呀，就是要又快又稳又聪明！具体来说呢，就是要在[规定的时间内]完成[任务1]、[任务2]这些事儿，而且不能出岔子，得像老黄牛一样踏实可靠。

同时，还得有那么点“小机灵鬼”的感觉，能够根据不同的情况做出正确的反应。

二、硬件架构设计。

1. 处理器选型。

我思来想去啊，最后选了[处理器型号]这个家伙。

为啥呢？它就像一个超级大脑，运算速度那叫一个快，就像闪电侠一样。

而且它的功耗还特别低，就像一个很会过日子的小能手，不会一下子就把电量给耗光光。

另外呀，它的接口特别丰富，就像一个有好多口袋的神奇背包，能轻松连接各种各样的设备。

2. 存储系统。

存储这一块也很重要呢。

我们采用了[存储类型，如闪存或者DDR内存等]。

闪存就像是一个超级记忆大师，断电了也不会把数据忘掉，而DDR内存呢，速度快得像火箭，能让数据快速地跑来跑去。

它们两个搭配起来，就像是一对好搭档，一个负责稳稳地保存数据，一个负责快速地处理数据的临时周转。

3. 外设接口。

外设接口那可真是五花八门呀。

有像[接口1名称，如USB接口]这样的大众明星接口，大家都认识它，能方便地连接各种外部设备，像鼠标、键盘这些小伙伴。

还有[接口2名称，如SPI接口]这种比较专业的接口，它就像是一个幕后英雄，默默地连接着一些特殊的传感器或者芯片，让整个系统能够获取更多的信息。

三、软件架构设计。

1. 操作系统选择。

操作系统这事儿我可琢磨了好久。

最后决定用[操作系统名称]。

这个操作系统就像是一个超级大管家，把所有的软件和硬件资源都管理得井井有条。

它比较小巧玲珑，不会占用太多的资源，就像一个很会节省空间的小房子。

而且它的实时性很强，就像一个严格遵守时间的小闹钟，什么时候该做什么事儿，都安排得明明白白的。

ARM嵌入式系统硬件设计及应用实例ARM是一种广泛使用的嵌入式系统指令集架构，其在众多应用中都有着广泛的应用。

本文将以ARM嵌入式系统硬件设计及应用实例为主题，探讨其在不同领域中的具体应用。

一、ARM嵌入式系统硬件设计1.CPU设计：ARM架构的中央处理器是嵌入式系统的核心部件，其设计一般包括指令集设计、流水线设计和外设控制等。

基于ARM架构的CPU设计可以运行各种不同的操作系统和应用程序。

2.存储系统设计：嵌入式系统中的存储系统一般包括闪存、SDRAM等，用于存储程序代码、数据和系统参数等。

ARM嵌入式系统中的存储系统设计需要考虑性能、容量和功耗等因素。

3.总线系统设计：嵌入式系统中的总线系统用于连接各个模块，包括处理器、存储器、外设等。

ARM嵌入式系统中的总线系统设计需要考虑传输速度、连接方式和信号完整性等因素。

4.外设接口设计：ARM嵌入式系统通常需要与各种外设进行通信，包括显示器、触摸屏、传感器、通信模块等。

外设接口设计需要考虑接口标准、通信协议和电气特性等因素。

二、ARM嵌入式系统应用实例1.智能手机：智能手机是目前使用最广泛的ARM嵌入式系统应用之一、ARM架构提供了高性能、低功耗和丰富的接口，使得智能手机可以运行各种应用程序，如游戏、社交媒体和移动支付等。

2.智能家居：ARM嵌入式系统在智能家居应用中具有广泛的应用。

通过连接各种传感器和外设，ARM嵌入式系统可以实现智能家居设备的自动化控制，如智能灯光、智能门锁和智能温控等。

3.工业控制：工业控制系统是现代工业生产中的关键部件，ARM嵌入式系统在工业控制领域中具有重要应用。

ARM架构的高性能和丰富的接口，使得ARM嵌入式系统可以实现精确的数据采集、实时控制和通信功能。

4.医疗设备：ARM嵌入式系统在医疗设备中也有广泛应用。

例如，基于ARM架构的嵌入式系统可以用于电子血压计、血糖仪和心电图仪等医疗设备的数据采集、处理和显示。

5.汽车电子：现代汽车中的电子系统也广泛采用ARM嵌入式系统。

ARM嵌入式系统硬件设计及应用实例ARM嵌入式系统是指使用ARM架构的处理器作为核心的嵌入式系统，它在嵌入式领域应用非常广泛，因为ARM处理器具有低功耗、高性能、低成本等优势。

ARM嵌入式系统的硬件设计主要包括处理器选择、电源管理、外设接口、外设选型等方面，下面将以一个智能家居控制系统为例，介绍ARM嵌入式系统硬件设计及应用实例。

一、处理器选择在设计ARM嵌入式系统时，首先需要选择合适的ARM处理器，常见的ARM处理器系列包括Cortex-M系列、Cortex-A系列和Cortex-R系列。

对于智能家居控制系统这种低功耗、实时性要求不高的应用场景，可以选择Cortex-M系列处理器，如STM32系列。

STM32系列处理器具有低功耗、高性能、丰富的外设接口等特点，非常适合嵌入式系统应用。

二、电源管理在设计ARM嵌入式系统时，电源管理是非常重要的一环。

智能家居控制系统通常需要接入多个传感器、执行器等设备，这些设备工作时会消耗大量电能。

因此，需要合理设计电源管理模块，包括电源管理芯片、电源转换器、稳压器等组件，以确保系统稳定可靠地工作。

三、外设接口智能家居控制系统通常需要接入多种外设设备，如传感器、执行器、显示屏、通信模块等。

因此，在ARM嵌入式系统的硬件设计中，需要设计适配这些外设设备的接口，如GPIO、SPI、I2C、UART等接口。

同时，还需要考虑外设设备与ARM处理器之间的数据传输速度、稳定性等因素。

四、外设选型在设计ARM嵌入式系统时，选择合适的外设设备也非常重要。

对于智能家居控制系统来说，传感器是必不可少的外设设备之一、传感器的选择应考虑其精度、灵敏度、稳定性等因素。

此外，还需要考虑执行器、显示屏、通信模块等外设设备的选型，以确保系统正常工作。

以上是一个智能家居控制系统的ARM嵌入式系统硬件设计及应用实例。

通过合理选择处理器、设计电源管理模块、设计外设接口、选择外设设备等步骤，可以设计出稳定可靠的ARM嵌入式系统，满足不同应用场景的需求。

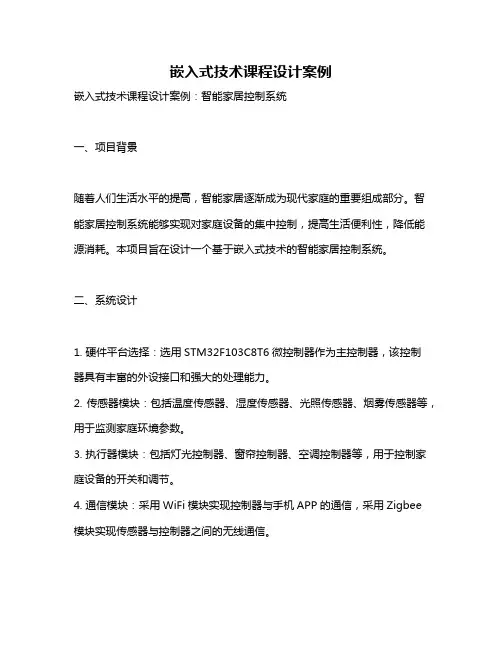

嵌入式技术课程设计案例嵌入式技术课程设计案例：智能家居控制系统一、项目背景随着人们生活水平的提高，智能家居逐渐成为现代家庭的重要组成部分。

智能家居控制系统能够实现对家庭设备的集中控制，提高生活便利性，降低能源消耗。

本项目旨在设计一个基于嵌入式技术的智能家居控制系统。

二、系统设计1. 硬件平台选择：选用STM32F103C8T6微控制器作为主控制器，该控制器具有丰富的外设接口和强大的处理能力。

2. 传感器模块：包括温度传感器、湿度传感器、光照传感器、烟雾传感器等，用于监测家庭环境参数。

3. 执行器模块：包括灯光控制器、窗帘控制器、空调控制器等，用于控制家庭设备的开关和调节。

4. 通信模块：采用WiFi模块实现控制器与手机APP的通信，采用Zigbee模块实现传感器与控制器之间的无线通信。

5. 人机界面：开发一款手机APP，实现远程控制家庭设备、实时监测家庭环境等功能。

三、系统实现1. 硬件平台搭建：根据设计要求搭建硬件平台，包括微控制器、传感器模块、执行器模块、通信模块等。

2. 传感器数据处理：编写程序实现传感器数据的采集和处理，将环境参数实时显示在APP上。

3. 执行器控制：编写程序实现执行器设备的开关和调节，如灯光亮度调节、空调温度调节等。

4. 通信协议制定：制定传感器与控制器、控制器与手机APP之间的通信协议，实现数据的有效传输。

5. APP开发：开发手机APP，实现用户界面的设计和功能开发，如设备控制、环境监测等。

四、系统测试与优化1. 功能测试：对系统进行功能测试，确保各模块正常运行，满足设计要求。

2. 性能测试：对系统进行性能测试，包括数据传输速率、稳定性等指标的测试。

3. 优化改进：根据测试结果对系统进行优化改进，提高系统性能和稳定性。

五、总结与展望本课程设计通过智能家居控制系统项目的实践，使我们深入了解了嵌入式技术的实际应用和系统开发流程。

在项目实施过程中，我们掌握了硬件平台的搭建、传感器数据处理、执行器控制、通信协议制定等方面的技能，提高了实际动手能力和团队协作能力。

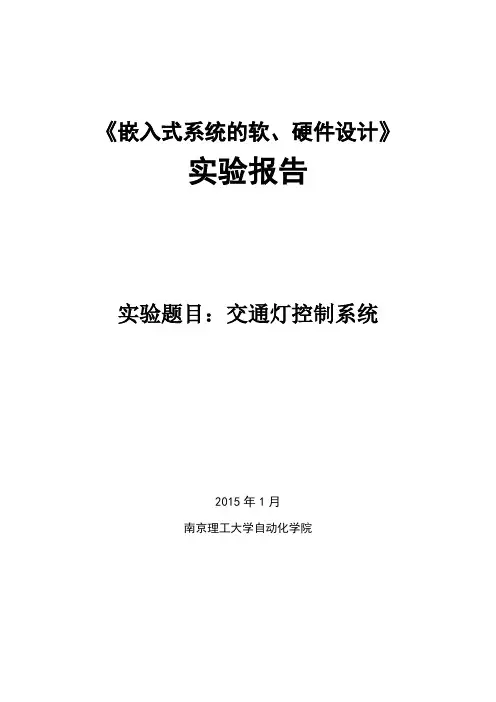

《嵌入式系统的软、硬件设计》实验报告实验题目：交通灯控制系统2015年1月南京理工大学自动化学院目录1、实验设计目的和要求 (1)2、实验原理分析 (2)3、实验解决方案 (6)4、软件具体设计 (9)5、调试及结果分析 (14)6、个人工作 (15)附录 (19)Ⅰ软件设计文档 (19)Ⅱ.部分重要程序源代码 (22)1、实验设计目的和要求1.1实验目的本实验是基于嵌入式教学实验基础进行再开发，实现交通灯控制系统多项功能。

主要的设计目的是：交通灯（LED灯）基本流程控制，时间倒计时显示、行驶方向指示、蜂鸣器报警（响声频率可调）、模拟各方向车辆行驶（南北方向以步进电机转动表示，东西方向以直流电机转动表示）。

1.2实验具体设计要求led：⑴南北绿灯，东西红灯(20秒) ；⑵南北方向绿灯闪烁（3秒）；⑶南北方向黄灯（1.5秒）；⑷南北方向红灯，东西绿灯（20秒）；⑸东西方向绿灯闪烁（3秒）；⑹东西方向黄灯亮（1.5秒）。

⑺回到⑴LCD:LCD屏幕上显示倒计时，并且显示箭头指示当前可以通行的方向。

蜂鸣器：当绿灯闪烁时蜂鸣器发声。

电机：东西方向绿灯亮时直流电机转动，南北方向绿灯亮时步进电机转动。

键盘：当键2按下后，系统的处于暂停状体（电机和指示灯保持目前状体不变，倒计时暂停保持当前数字）。

当键1按下后，系统退出暂停，继续暂停前状态执行。

当键3按下后，退出系统。

基于以上设计要求，本实验最中完成后实现的功能流程如下图1-1所示：开始南北绿灯亮，东西红灯亮，步进电机转动，计时20s南北绿灯闪烁，蜂鸣器响计时3s南北绿灯关，南北黄灯亮,步进电机停止计时2s蜂鸣器关，南北黄灯关，东西红灯关南北红灯亮，东西绿灯亮，直流电机转动计时20s东西绿灯闪烁，蜂鸣器响计时3s东西绿灯关，直流电机停止，东西黄灯亮计时2s蜂鸣器关，东西黄灯关南北红灯关显示器进行倒计时和方向指示显示图1-1 交通灯系统流程图1.3实验设备（1）PC 兼容机一台，操作系统为Windows，虚拟机有Linux系统；（2）ICETEK-OMAPL138-A实验箱。

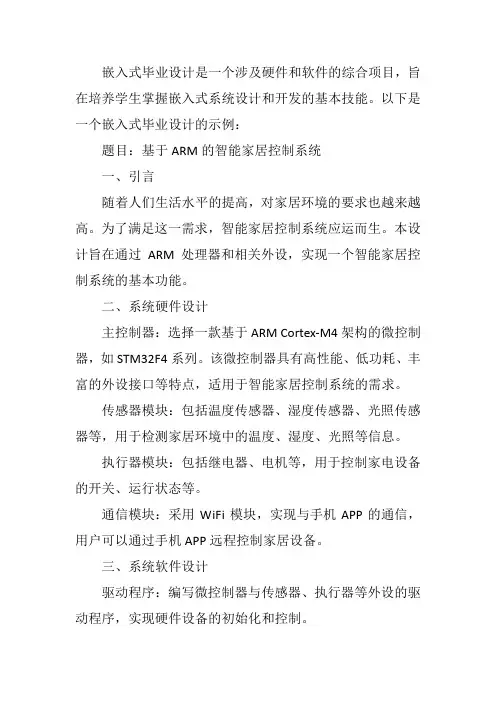

嵌入式毕业设计是一个涉及硬件和软件的综合项目，旨在培养学生掌握嵌入式系统设计和开发的基本技能。

以下是一个嵌入式毕业设计的示例：题目：基于ARM的智能家居控制系统一、引言随着人们生活水平的提高，对家居环境的要求也越来越高。

为了满足这一需求，智能家居控制系统应运而生。

本设计旨在通过ARM处理器和相关外设，实现一个智能家居控制系统的基本功能。

二、系统硬件设计主控制器：选择一款基于ARM Cortex-M4架构的微控制器，如STM32F4系列。

该微控制器具有高性能、低功耗、丰富的外设接口等特点，适用于智能家居控制系统的需求。

传感器模块：包括温度传感器、湿度传感器、光照传感器等，用于检测家居环境中的温度、湿度、光照等信息。

执行器模块：包括继电器、电机等，用于控制家电设备的开关、运行状态等。

通信模块：采用WiFi模块，实现与手机APP的通信，用户可以通过手机APP远程控制家居设备。

三、系统软件设计驱动程序：编写微控制器与传感器、执行器等外设的驱动程序，实现硬件设备的初始化和控制。

应用程序：基于嵌入式操作系统（如FreeRTOS），编写智能家居控制系统的应用程序。

应用程序包括温度控制、湿度控制、光照控制等功能，并根据传感器采集的数据实时调整家电设备的运行状态。

通信协议：实现与手机APP的通信协议，包括数据格式定义、通信协议设计等。

四、系统测试与调试硬件测试：对各个模块进行测试，确保硬件设备正常工作。

软件测试：对驱动程序和应用程序进行测试，确保软件功能正常。

系统调试：将各个模块集成到一起，进行系统调试，确保整个系统能够正常运行。

五、结论与展望本设计实现了基于ARM的智能家居控制系统的基本功能，包括温度控制、湿度控制、光照控制等功能。

通过本设计，学生可以掌握嵌入式系统设计和开发的基本技能，为未来的职业发展打下坚实的基础。

同时，本设计还可以进一步扩展功能，如增加语音识别、人脸识别等新技术，提高智能家居控制系统的智能化水平。

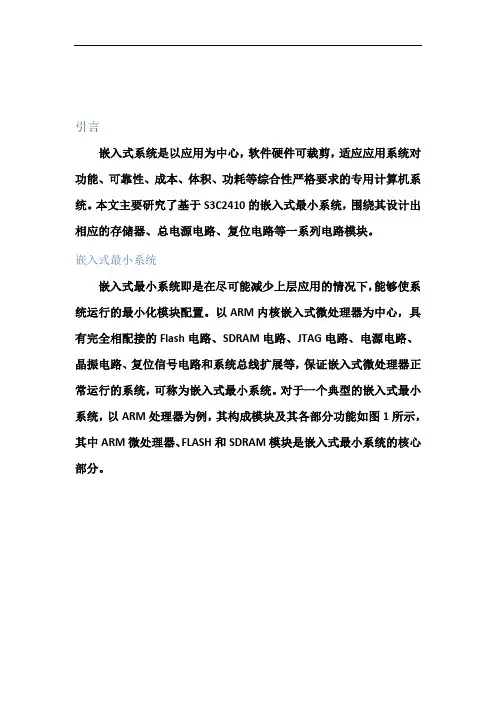

引言嵌入式系统是以应用为中心，软件硬件可裁剪，适应应用系统对功能、可靠性、成本、体积、功耗等综合性严格要求的专用计算机系统。

本文主要研究了基于S3C2410的嵌入式最小系统，围绕其设计出相应的存储器、总电源电路、复位电路等一系列电路模块。

嵌入式最小系统嵌入式最小系统即是在尽可能减少上层应用的情况下，能够使系统运行的最小化模块配置。

以ARM内核嵌入式微处理器为中心，具有完全相配接的Flash电路、SDRAM电路、JTAG电路、电源电路、晶振电路、复位信号电路和系统总线扩展等，保证嵌入式微处理器正常运行的系统，可称为嵌入式最小系统。

对于一个典型的嵌入式最小系统，以ARM处理器为例，其构成模块及其各部分功能如图1所示，其中ARM微处理器、FLASH和SDRAM模块是嵌入式最小系统的核心部分。

整体仿真图➢ 微处理器——采用了S3C2410A ；电源模块——本电源运用5V 的直流电源通过两个三端稳压器转换成我们所设计的最小系统所需要的两个电压，分别是3.3V 和1.8V ，1.8V 电源LDD 稳压 SDARM32MB(use JTAG 接口 REST 电路256字节E2PROM E2PROMUART 串口功能扩展 32768Hz 晶振RTC 时钟源S3C2410A-20(ARM920T) (16KB I-Cache,16KB D-Cache) SDARM 32MB (use NOR FLASH 2MB (use3.3V的给VDDMOP，VDDIO,VDDADC等供电，而1.8V的给VDDi和RTC 供电。

➢时钟模块（晶振）——通常经ARM内部锁相环进行相应的倍频，以提供系统各模块运行所需的时钟频率输入。

32.768kHz给RTC 和Reset模块，产生计数时钟，10MHz作为主时钟源；➢Flash存储模块——存放嵌入式操作系统、用户应用程序或者其他在系统掉电后需要保存的用户数据等；➢SDRAM模块——为系统运行提供动态存储空间，是系统代码运行的主要区域；➢复位模块——实现对系统的复位；。

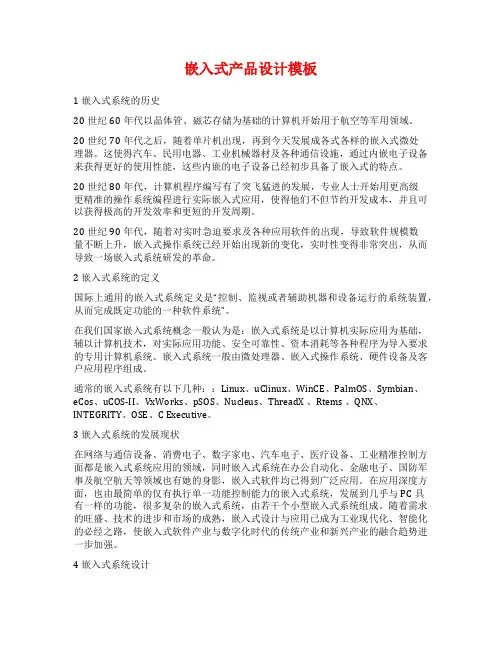

嵌入式产品设计模板1 嵌入式系统的历史20世纪60年代以晶体管、磁芯存储为基础的计算机开始用于航空等军用领域。

20世纪70年代之后，随着单片机出现，再到今天发展成各式各样的嵌入式微处理器。

这使得汽车、民用电器、工业机械器材及各种通信设施，通过内嵌电子设备来获得更好的使用性能，这些内嵌的电子设备已经初步具备了嵌入式的特点。

20世纪80年代，计算机程序编写有了突飞猛进的发展，专业人士开始用更高级更精准的操作系统编程进行实际嵌入式应用，使得他们不但节约开发成本，并且可以获得极高的开发效率和更短的开发周期。

20世纪90年代，随着对实时急迫要求及各种应用软件的出现，导致软件规模数量不断上升，嵌入式操作系统已经开始出现新的变化，实时性变得非常突出，从而导致一场嵌入式系统研发的革命。

2 嵌入式系统的定义国际上通用的嵌入式系统定义是“控制、监视或者辅助机器和设备运行的系统装置，从而完成既定功能的一种软件系统”。

在我们国家嵌入式系统概念一般认为是：嵌入式系统是以计算机实际应用为基础，辅以计算机技术，对实际应用功能、安全可靠性、资本消耗等各种程序为导入要求的专用计算机系统。

嵌入式系统一般由微处理器、嵌入式操作系统、硬件设备及客户应用程序组成。

通常的嵌入式系统有以下几种：：Linux、uClinux、WinCE、PalmOS、Symbian、eCos、uCOS-II、VxWorks、pSOS、Nucleus、ThreadX 、Rtems 、QNX、INTEGRITY、OSE、C Executive。

3 嵌入式系统的发展现状在网络与通信设备、消费电子、数字家电、汽车电子、医疗设备、工业精准控制方面都是嵌入式系统应用的领域，同时嵌入式系统在办公自动化、金融电子、国防军事及航空航天等领域也有她的身影，嵌入式软件均已得到广泛应用。

在应用深度方面，也由最简单的仅有执行单一功能控制能力的嵌入式系统，发展到几乎与PC具有一样的功能，很多复杂的嵌入式系统，由若干个小型嵌入式系统组成。
