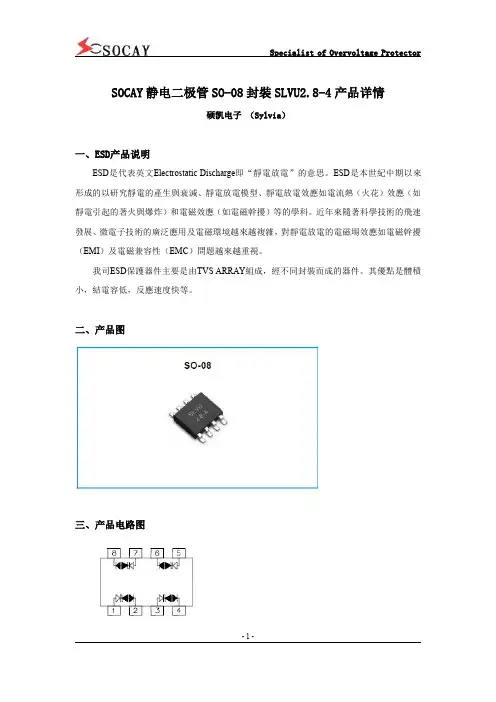

SOCAY静电二极管SO-08封裝SLVU2.8-4产品详情
硕凯电子（Sylvia）
一、ESD产品说明
ESD是代表英文Electrostatic Discharge即“靜電放電”的意思。

ESD是本世紀中期以來形成的以研究靜電的產生與衰減、靜電放電模型、靜電放電效應如電流熱（火花）效應（如靜電引起的著火與爆炸）和電磁效應（如電磁幹擾）等的學科。

近年來隨著科學技術的飛速發展、微電子技術的廣泛應用及電磁環境越來越複雜，對靜電放電的電磁場效應如電磁幹擾（EMI）及電磁兼容性（EMC）問題越來越重視。

我司ESD保護器件主要是由TVS ARRAY組成，經不同封裝而成的器件。

其優點是體積小，結電容低，反應速度快等。

二、产品图
三、产品电路图
四、产品参数
五、产品特性
1、依据(tp=8/20μs)线路，峰值脉冲功率为400W
2、保护两对线（四线）
3、低电容
4、符合RoHS
5、IEC61000-4-2(ESD)±15kV(空气),±8kV(接触)
6、IEC61000-4-4(EFT)40A(5/50ηs)
7、IEC61000-4-5(Lightning)24A(8/20μs)。

SOT-143 Circuit Diagram
Protection Solution to Meet
IEC61000-4-2 (ESD) ±15kV (air), ±8kV (contact) IEC61000-4-4 (EFT) 40A (5/50ns) IEC61000-4-5 (Lightning) 6.5A (8/20μs)
Junction Capacitance
Symbol VR VBR IR VC
CJ
Conditions
IT = 1mA VR = 5V pin4 to pin1 IPP =1A, tp =8/20μs IPP =4A, tp =8/20μs VR = 0V, f = 1MHz Any I/O pin to Ground VR = 0V, f = 1MHz Between I/O pins
Main Applications Fire Wire & USB Sensitive Analog Inputs Notebook Computers Portable Electronics LAN/WAN equipment Video Line Protection Microcontroller Input Protection
Symbol TSTG TJ TL PPP
VESD
Value -55 to +150 -55 to +125 260 (10 sec.)
100 ±15 ±8
Байду номын сангаас
Electrical Characteristics (TA=25℃)
Parameter Reverse Working Voltage Reverse Breakdown Voltage Reverse Leakage Current Clamping Voltage （I/O pin to Ground）

瞬态抑制二极管SMBJ64CA
硕凯电子（Sylvia）
一、产品图
1、为表面安装应用优化电路板空间
2、低泄漏
3、双向单元
4、玻璃钝化结
5、低电感
6、优良的钳位能力
7、600W的峰值功率能力在10×1000μ波形重复率（占空比）：0.01%
8、快速响应时间：从0伏特到最小击穿电压通常小于1.0ps
9、典型的，在电压高于12V时，反向漏电流小于5μA
10、高温焊接：终端260°C/40秒
11、典型的最大温度系数△Vbr=0.1%x Vbr@25°C x△T
12、塑料包装有保险商实验室可燃性94V-0
13、无铅镀雾锡
14、无卤化，符合RoHS
15、典型失效模式是在指定的电压或电流下出现
16、晶须测试是基于JEDEC JESD201A每个表4a及4c进行的
17、IEC-61000-4-2ESD15kV(空气)，8kV(接触)
18、数据线的ESD保护符合IEC61000-4-2(IEC801-2)
19、数据线的EFT保护符合IEC61000-4-4(IEC801-4)
三、应用范围
TVS器件非常适合保护I/O接口，Vcc总线和其他应用于电信、计算机、工业和消费电子应用的易损电路。

五、UL认证编号
六、I-V曲线特性。

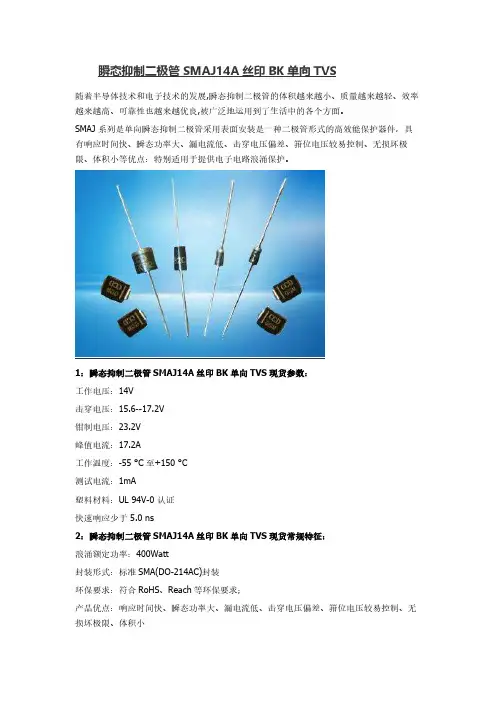

瞬态抑制二极管SMAJ14A丝印BK单向TVS随着半导体技术和电子技术的发展,瞬态抑制二极管的体积越来越小、质量越来越轻、效率越来越高、可靠性也越来越优良,被广泛地运用到了生活中的各个方面。

SMAJ 系列是单向瞬态抑制二极管采用表面安装是一种二极管形式的高效能保护器件，具有响应时间快、瞬态功率大、漏电流低、击穿电压偏差、箝位电压较易控制、无损坏极限、体积小等优点：特别适用于提供电子电路浪涌保护。

1：瞬态抑制二极管SMAJ14A丝印BK单向TVS现货参数：工作电压：14V击穿电压：15.6--17.2V钳制电压：23.2V峰值电流：17.2A工作温度：-55 °C至+150 °C测试电流：1mA塑料材料：UL 94V-0 认证快速响应少于 5.0 ns2：瞬态抑制二极管SMAJ14A丝印BK单向TVS现货常规特征：浪涌额定功率：400Watt封装形式：标准SMA(DO-214AC)封装环保要求：符合RoHS、Reach等环保要求；产品优点：响应时间快、瞬态功率大、漏电流低、击穿电压偏差、箝位电压较易控制、无损坏极限、体积小包装方式：盘装 2000PCS/盘3：瞬态抑制二极管SMAJ14A丝印BK单向TVS现货应用领域：家用电器；电子仪器；仪表；精密设备；计算机系统；通讯设备;RS232、485及 CAN等通讯端口；ISDN的保护；I/O端口；IC电路保护；音、视频输入；交、直流电源；电机、继电器噪声的抑制等各个领域.4：瞬态抑制二极管SMAJ14A丝印BK单向TVS现货尺寸图：5：公司常规现货情况：1:P6KE300CA;P6KE350CA;P6KE400CA;P6KE440CA;1.5KE10CA;SMAJ15CA;SMBJ18CA; 2：NTC5D-15;NTC5D-13;NTC10D-7;NTC5D-7;NTC10D-5;NTC20D-15;NTC47D-153：FESD5Z12V;FESD5B5VL;FESD0524P;ULC0524P;RCLAMP0524P;SERV05-4;SLVU2.8 4：MVR0402-180E0R8;SESD0402E050M24;SESD0603E050M24;SESD0402E100M055：RF60-005;RF60-010;RF60-017;RF60-020;RF60-030;RF60-040;RF60-050;RF60-065；6:14D471K;14D201K;14D221K;14D391K;14D330K;10D561K;10D361K;20D201K;7：10A10;6A10;SF56;SF58;1N4004;1N4001;1N4007;M7;US1G;S2K;KBPC3510;8：2RM230L-8;2RM600L-8;4532-231-LF;4532-601-LF;SMD1812-201;UN1812-200CSMD; 6：关于我们深圳市尧丰发科技有限公司成立2010年，是一家专业生产及销售的高新技术企业：拥有自己独立的品牌“YF”;公司主要产品有：NTC热敏电阻，压敏电阻，TVS二极管，ESD静电二极管，陶瓷放电管，半导体放电管，玻璃放电管，ESD静电抑制器；自恢复保险丝公司已通过了ISO9002国际质量标准体系、ISO9001:2008质量管理体系、ISO14001环境管理体系认证。
