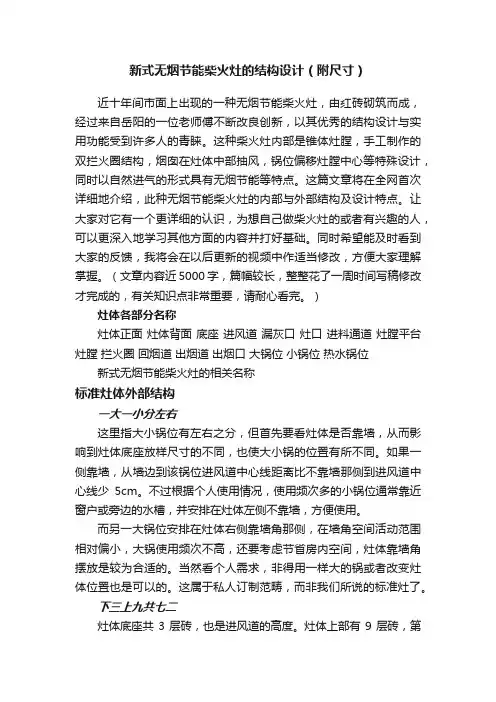

新式无烟节能柴火灶的结构设计（附尺寸）近十年间市面上出现的一种无烟节能柴火灶，由红砖砌筑而成，经过来自岳阳的一位老师傅不断改良创新，以其优秀的结构设计与实用功能受到许多人的青睐。

这种柴火灶内部是锥体灶膛，手工制作的双拦火圈结构，烟囱在灶体中部抽风，锅位偏移灶膛中心等特殊设计，同时以自然进气的形式具有无烟节能等特点。

这篇文章将在全网首次详细地介绍，此种无烟节能柴火灶的内部与外部结构及设计特点。

让大家对它有一个更详细的认识，为想自己做柴火灶的或者有兴趣的人，可以更深入地学习其他方面的内容并打好基础。

同时希望能及时看到大家的反馈，我将会在以后更新的视频中作适当修改，方便大家理解掌握。

（文章内容近5000字，篇幅较长，整整花了一周时间写稿修改才完成的，有关知识点非常重要，请耐心看完。

）灶体各部分名称灶体正面灶体背面底座进风道漏灰口灶口进料通道灶膛平台灶膛拦火圈回烟道出烟道出烟口大锅位小锅位热水锅位新式无烟节能柴火灶的相关名称标准灶体外部结构一大一小分左右这里指大小锅位有左右之分，但首先要看灶体是否靠墙，从而影响到灶体底座放样尺寸的不同，也使大小锅的位置有所不同。

如果一侧靠墙，从墙边到该锅位进风道中心线距离比不靠墙那侧到进风道中心线少5cm。

不过根据个人使用情况，使用频次多的小锅位通常靠近窗户或旁边的水槽，并安排在灶体左侧不靠墙，方便使用。

而另一大锅位安排在灶体右侧靠墙角那侧，在墙角空间活动范围相对偏小，大锅使用频次不高，还要考虑节省房内空间，灶体靠墙角摆放是较为合适的。

当然看个人需求，非得用一样大的锅或者改变灶体位置也是可以的。

这属于私人订制范畴，而非我们所说的标准灶了。

下三上九共七二灶体底座共3层砖，也是进风道的高度。

灶体上部有9层砖，第12层砖为灶体上部平面，每层砖厚度加上灰浆层控制在6cm，灶体高度刚好是72cm，这是灶体“盖面工序”前的高度。

通常在做前面11层砖时，把激光水平仪水平参考线调在这一高度。

家用燃气灶结构和性能分析一、家用燃气灶的种类与型号1 .种类根据燃气灶使用气源可分为液化石油气灶、 天然气灶和人工煤气灶等；按灶面材质可分 为不锈钢灶、搪瓷灶、烤漆灶和钢化玻璃灶等；按燃烧器数目可分为单眼灶、双眼灶、三眼 灶和多眼灶等；按燃烧器引入一次空气位置可分为上进风灶和下进风灶; 大气式燃气灶和完全预混式燃气灶；按安装方式可分为嵌入式灶和台式灶。

2 .标识每台燃气灶的侧面或正面应有燃气灶标识 （又称铭牌），包括技术指标、警示性说明、操 作标志等内容。

下面举例解释 （见表1）。

燃气灶技术参数标识包括了灶具的品牌：旺气牌; 安装方式：嵌入式；燃烧器类别：旋火型；灶具能源：燃气；型号:家用燃气灶的汉语拼音缩写， 20Y 指当地液化气的气源成分，后面 2是指燃烧器的数目两 个，杠后2是指灶具的改型序号）；燃气压力：280OPa （指使用气源的额定压力值）；气源:按燃烧方式可分为JZ20Y2-2（其中 J2 是表1家用燃气灶技术参数指标标识液化石油气（指灶具适用气源种类）；执行标准：GB16410-1996（ 家用燃气灶的国家标准代号）;热流量（指单个燃烧器额定每小时燃烧消耗的燃气热量 ）；左：3 . 5kW （指左燃烧器的 热流量值）；还标出了出厂日期、编号、厂名。

在灶具的明显位置印制警示性说明，在操作 旋钮上方印制调整操作方向的标志。

这些是国家标准对产品铭牌的要求。

二、家用燃气灶的结构分析家用燃气灶是通过燃气的化学能向热能的转化来烹调菜肴、 的燃气用具。

燃气灶由供气部分、燃烧部分和辅助部分组成。

燃烧器图1台式燃气灶结构图1 .供气部分供气部分包括燃气管路（含燃气主管及支管），阀门等。

这部分的作用是根据燃烧器的设 计流量，供应足够的燃气量；阀门是控制燃气灶的开关, 保证严密不漏气。

阀门是灶具中的主要部件， 以台式灶为例，阀门由旋塞和阀体两部分组成, 上设有2组通气孔，第1组气孔是供给点火装置的气源，第2组气孔是供给燃烧器的气源。

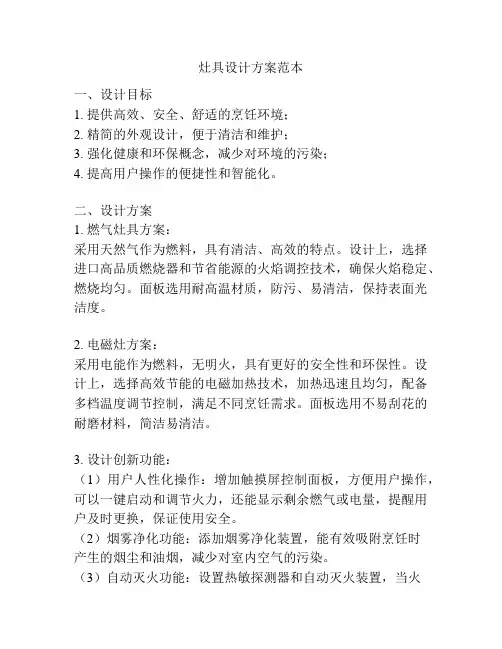

灶具设计方案范本一、设计目标1. 提供高效、安全、舒适的烹饪环境；2. 精简的外观设计，便于清洁和维护；3. 强化健康和环保概念，减少对环境的污染；4. 提高用户操作的便捷性和智能化。

二、设计方案1. 燃气灶具方案：采用天然气作为燃料，具有清洁、高效的特点。

设计上，选择进口高品质燃烧器和节省能源的火焰调控技术，确保火焰稳定、燃烧均匀。

面板选用耐高温材质，防污、易清洁，保持表面光洁度。

2. 电磁灶方案：采用电能作为燃料，无明火，具有更好的安全性和环保性。

设计上，选择高效节能的电磁加热技术，加热迅速且均匀，配备多档温度调节控制，满足不同烹饪需求。

面板选用不易刮花的耐磨材料，简洁易清洁。

3. 设计创新功能：（1）用户人性化操作：增加触摸屏控制面板，方便用户操作，可以一键启动和调节火力，还能显示剩余燃气或电量，提醒用户及时更换，保证使用安全。

（2）烟雾净化功能：添加烟雾净化装置，能有效吸附烹饪时产生的烟尘和油烟，减少对室内空气的污染。

（3）自动灭火功能：设置热敏探测器和自动灭火装置，当火焰异常或温度过高时能够自动关闭燃气或电源，确保使用安全。

（4）环保设计：灶具外观使用环保材料制造，减少对环境的污染；废气排放达到国家环保标准，减少对空气质量的影响。

4. 设计细节处理：（1）烟排烟道：合理设计烟道形状和长度，最大限度地排除烟尘和油烟，避免室内积烟和异味。

（2）易拆洗设计：增加可拆洗的零部件，方便用户清洁和维护，如可拆卸的防溅板、烟道罩等。

（3）人体工程学设计：在操作面板和控制钮的布局上，遵循人体工程学原理，减少用户的操作困难和疲劳感。

三、设计意义1. 方便用户烹饪，提升烹饪效率；2. 增强用户的安全意识，减少火灾风险；3. 倡导绿色环保生活方式，保护环境；4. 提升灶具的品质和用户体验，提高市场竞争力。

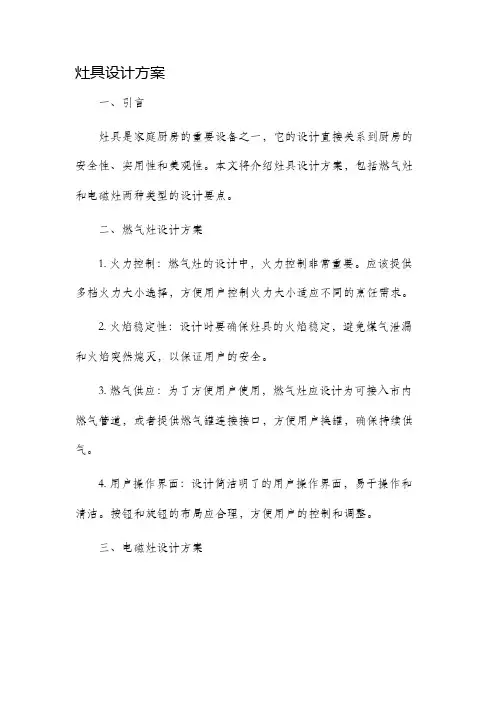

灶具设计方案一、引言灶具是家庭厨房的重要设备之一，它的设计直接关系到厨房的安全性、实用性和美观性。

本文将介绍灶具设计方案，包括燃气灶和电磁灶两种类型的设计要点。

二、燃气灶设计方案1. 火力控制：燃气灶的设计中，火力控制非常重要。

应该提供多档火力大小选择，方便用户控制火力大小适应不同的烹饪需求。

2. 火焰稳定性：设计时要确保灶具的火焰稳定，避免煤气泄漏和火焰突然熄灭，以保证用户的安全。

3. 燃气供应：为了方便用户使用，燃气灶应设计为可接入市内燃气管道，或者提供燃气罐连接接口，方便用户换罐，确保持续供气。

4. 用户操作界面：设计简洁明了的用户操作界面，易于操作和清洁。

按钮和旋钮的布局应合理，方便用户的控制和调整。

三、电磁灶设计方案1. 加热效率：电磁灶的设计中，提高加热效率是关键。

应选用高效的电磁加热技术，减少能源浪费。

同时，设计时应考虑加热温度的快速响应，减少用户煮沸水等等待时间。

2. 安全性：电磁灶的设计应考虑到用户的安全。

应采用防溢水设计，当用户倒水过多时自动停止加热，防止水溢出引发危险。

3. 清洁维护：电磁灶应采用易于清洁的材质，以便用户清理灶面。

同时，设计时要注意防止电磁辐射到用户身体，保证用户的健康与安全。

4. 多功能性：电磁灶可以设计成多功能的，如加热、煮饭、煲汤等，在满足基本烹饪需求的同时，提供更多的选择和便利。

四、灶具设计的创新方向1. 智能化设计：随着科技的不断进步，越来越多的家居电器设备开始智能化。

灶具也可以融入智能控制系统，通过手机App控制灶具的开关、火力大小等。

还可以利用人工智能技术，通过学习用户的烹饪习惯，提供智能推荐的烹饪方案，提高用户的烹饪体验。

2. 省能环保设计：为了减少能源的浪费和对环境的影响，灶具设计应加强节能环保方面的考虑。

可以采用太阳能供电、热能回收等技术，减少能源的消耗。

3. 个性化设计：每个家庭和用户对厨房的需求不尽相同，可以提供个性化设计的灶具，满足用户的需求。

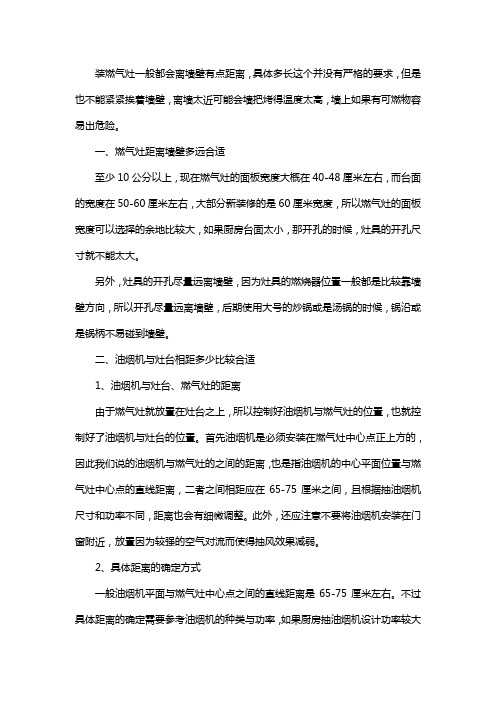

装燃气灶一般都会离墙壁有点距离，具体多长这个并没有严格的要求，但是也不能紧紧挨着墙壁，离墙太近可能会墙把烤得温度太高，墙上如果有可燃物容易出危险。

一、燃气灶距离墙壁多远合适至少10公分以上，现在燃气灶的面板宽度大概在40-48厘米左右，而台面的宽度在50-60厘米左右，大部分新装修的是60厘米宽度，所以燃气灶的面板宽度可以选择的余地比较大，如果厨房台面太小，那开孔的时候，灶具的开孔尺寸就不能太大。

另外，灶具的开孔尽量远离墙壁，因为灶具的燃烧器位置一般都是比较靠墙壁方向，所以开孔尽量远离墙壁，后期使用大号的炒锅或是汤锅的时候，锅沿或是锅柄不易碰到墙壁。

二、油烟机与灶台相距多少比较合适1、油烟机与灶台、燃气灶的距离由于燃气灶就放置在灶台之上，所以控制好油烟机与燃气灶的位置，也就控制好了油烟机与灶台的位置。

首先油烟机是必须安装在燃气灶中心点正上方的，因此我们说的油烟机与燃气灶的之间的距离，也是指油烟机的中心平面位置与燃气灶中心点的直线距离，二者之间相距应在65-75厘米之间，且根据抽油烟机尺寸和功率不同，距离也会有细微调整。

此外，还应注意不要将油烟机安装在门窗附近，放置因为较强的空气对流而使得抽风效果减弱。

2、具体距离的确定方式一般油烟机平面与燃气灶中心点之间的直线距离是65-75厘米左右。

不过具体距离的确定需要参考油烟机的种类与功率，如果厨房抽油烟机设计功率较大可以适当安置在较高一些的位置。

此外，油烟机的高度也与使用者有关，如果使用者身高较高，也应当将油烟机设置在较高位置，防止烹饪时碰头，但是要注意，油烟机距离燃气灶越远，效果会越弱，因此二者之间的距离需要控制好。

另外，如果油烟机安装在窗边、门边等空气容易流通的位置，油烟机与燃气灶的距离也应相应减少，防止油烟快速散开。

3、油烟机与燃气灶确定距离的原因规定油烟机与燃气灶的直线距离是有一定的原因和科学依据的。

首先，现阶段市面上的生活居家品牌生产和销售的油烟机仍然是无法做到100%吸净油烟的，即使是油烟机、燃气灶一体机等复合产品也无法保证将油烟全部吸收。

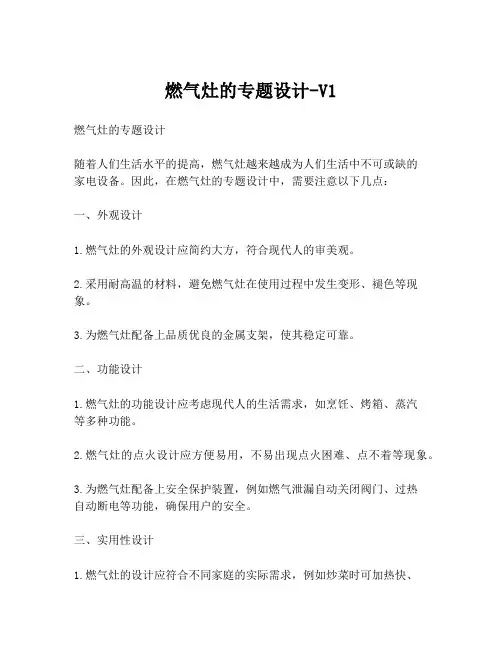

燃气灶的专题设计-V1
