数码管驱动及键盘控制芯片CH455中文手册版本：1E1、概述CH455是数码管显示驱动和键盘扫描控制芯片。
CH455内置时钟振荡电路，可以动态驱动4位数码管或者32只LED；同时还可以进行28键的键盘扫描；CH455通过SCL和SDA组成的2线串行接口与单片机等交换数据。
2、特点●内置显示电流驱动级，段电流不小于25mA，字电流不小于160mA。
●动态显示扫描控制，支持8×4或者7×4，直接驱动4位数码管或者32只发光管LED。
●内部限流，通过占空比设定提供8级亮度控制。
●内置28键键盘控制器，基于7×4矩阵键盘扫描。
●内置按键状态输入的下拉电阻，内置去抖动电路。
●提供低电平有效的键盘中断，提供按键释放标志位，可供查询按键按下与释放。
●高速2线串行接口，时钟速度从0到4MHz，兼容两线I2C总线，节约引脚。
●内置上电复位，支持2.7V～5V电源电压。
●支持低功耗睡眠，节约电能，可以被按键唤醒或者被命令操作唤醒。
●内置时钟振荡电路，不需要外部提供时钟或者外接振荡元器件，更抗干扰。
●提供DIP18、SOP18和SOP16三种无铅封装，兼容RoHS，功能和引脚部分兼容CH450芯片。
3、封装封装形式宽度引脚间距封装说明订货型号DIP18 7.62mm 300mil 2.54mm 100mil 标准18脚双列直插CH455K SOP18 7.62mm 300mil 1.27mm 50mil 标准的宽18脚贴片CH455H SOP16 3.9mm 150mil 1.27mm 50mil 标准的16脚贴片CH455G4、引脚引脚号引脚名称类型引脚说明DIP18/SOP18 SOP1611 14 VCC 电源正电源，持续电流不小于150mA4 8 GND 电源公共接地，持续电流不小于150mA9、10 12、13 14、15 16 12、1315、161、23SEG0～SEG6三态输出及输入数码管的段驱动，高电平有效，键盘扫描输入，高电平有效，内置下拉17 4 SEG7 输出数码管的小数点段驱动输出，高电平有效，7段模式下的键盘中断输出，低电平有效1、5 6、75、910、11DIG0～DIG3输出数码管的字驱动，低电平有效，键盘扫描输出，高电平有效3 7 SDA 内置上拉开漏输出及输入2线串行接口的数据输入和输出，内置上拉电阻2 6 SCL 输入2线串行接口的数据时钟，内置上拉电阻18 无INT# 内置上拉开漏输出键盘中断输出，低电平有效8 无ISET 输入段电流上限调整，悬空为默认设置5、功能说明5.1. 一般说明本手册中的数据，以B结尾的为二进制数，以H结尾的为十六进制数，否则为十进制数，标注为x的位表示该位可以是任意值。

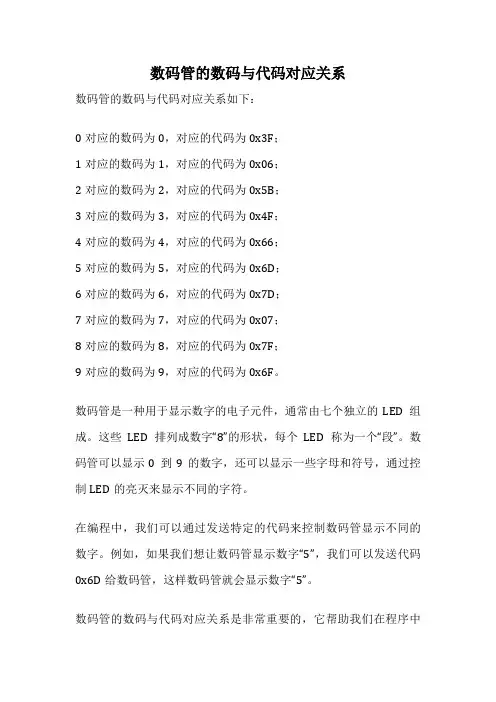

数码管的数码与代码对应关系数码管的数码与代码对应关系如下：0对应的数码为0，对应的代码为0x3F；1对应的数码为1，对应的代码为0x06；2对应的数码为2，对应的代码为0x5B；3对应的数码为3，对应的代码为0x4F；4对应的数码为4，对应的代码为0x66；5对应的数码为5，对应的代码为0x6D；6对应的数码为6，对应的代码为0x7D；7对应的数码为7，对应的代码为0x07；8对应的数码为8，对应的代码为0x7F；9对应的数码为9，对应的代码为0x6F。
数码管是一种用于显示数字的电子元件，通常由七个独立的LED组成。
这些LED排列成数字“8”的形状，每个LED称为一个“段”。
数码管可以显示0到9的数字，还可以显示一些字母和符号，通过控制LED的亮灭来显示不同的字符。
在编程中，我们可以通过发送特定的代码来控制数码管显示不同的数字。
例如，如果我们想让数码管显示数字“5”，我们可以发送代码0x6D给数码管，这样数码管就会显示数字“5”。
数码管的数码与代码对应关系是非常重要的，它帮助我们在程序中准确地控制数码管显示我们想要的数字。
通过了解这种对应关系，我们可以更轻松地编写程序，实现各种数字的显示功能。
除了显示数字外，数码管还可以显示一些字母和符号。
例如，我们可以让数码管显示字母“H”，通过发送特定的代码给数码管，让它显示出“H”的形状。
这种功能在一些特殊的应用场景中非常有用，比如在计时器或计数器中显示一些提示信息。
总的来说，数码管的数码与代码对应关系是编程中的重要知识点，它帮助我们更好地控制数码管的显示效果，实现各种数字、字母和符号的显示。
通过学习和掌握这种对应关系，我们可以更高效地编写程序，实现更丰富的显示效果。
希望以上内容能帮助大家更深入地了解数码管的工作原理和编程应用。
参数规格书（2011年版）一、概述护栏管灯又名"LED数码管"，因其常装入护栏上亮化环境而得名。
集先进的微电脑数码控制技术、RGB（红绿蓝）三基色显示技术及军工塑胶壳体为一体，辅以PCB电路板及相关电子元器件混合有序设计，是迄今为止的高科技灯具之一。
以其丰富色彩、节能环保、轻便安全、长寿、防水、耐寒、耐高温及易于安装的特点，深受亮化工程商的青睐。
本产品特别适合户外使用，是国家指定取代霓虹灯的最佳产品之一。
真六段外控就是每条管里有受控的六个单元，每个单元的RGB 灯可单独或组合在接受控制器数据进行灰度变化而呈现出各种各样的色彩变化；帖片真六段外控是指里面的LED灯是SMD(小型化)封装。
元件脚不用穿透线路板，而是表贴在线路板表面的一种形式。
二、用贴片元器件生产LED护栏管的优点A:由于线路板整体厚度降低，LED灯离管壳距离加长，所以R，G，B三色LED混色更好，色彩更柔和。
B:零件的小型化和规则化更容易进行防水处理，比如刷防水胶或灌胶。
C:机器贴装电子元件，不会出现普通插件元件难以防止的虚焊假焊等现象。
D:线路板组装完成后表面整洁，元件端正，批量生产避免了人为因素产生的故障。
外观高档，抗弯曲度提高。
E：贴片LED 灯珠为纯自动化生产，质量比较常规草帽灯更稳定耐用。
三、对接线定义◆大二芯信号线的蓝色线为-----DATA◆大二芯信号线的棕色线为------GND◆小二芯电源的棕色线为---------+24V◆小二芯电源的棕色线为--- -----GND 四、电气参数主要参数如下：产品型号：LED数码管（HLGJZM108-6D-TP）光源颜色：红、蓝、绿（全彩）光源封装：SMD3528 单芯单R、G、B 色LED 数量： 108 粒/米。
可分段数：6 段/ 米。
亮度（LUX）: 1000+/-50LUX发光效率：92％半光衰期：24000 小时电源方式：外置DC 转换电源额定电压：DC24V。

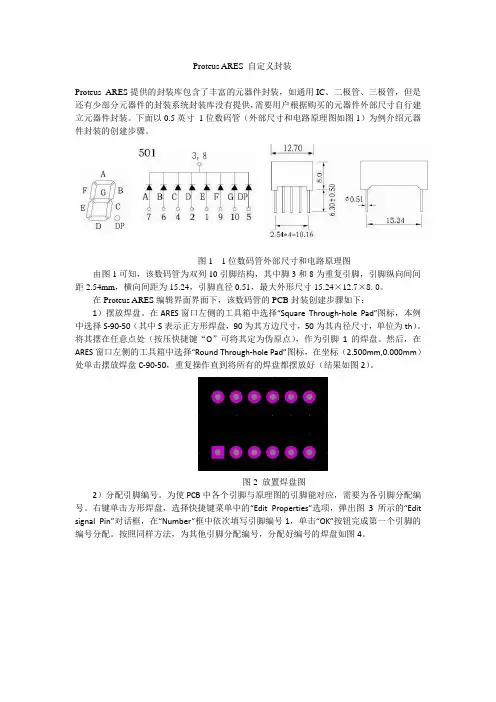

Proteus ARES 自定义封装Proteus ARES提供的封装库包含了丰富的元器件封装，如通用IC、二极管、三极管，但是还有少部分元器件的封装系统封装库没有提供，需要用户根据购买的元器件外部尺寸自行建立元器件封装。
下面以0.5英寸1位数码管（外部尺寸和电路原理图如图1）为例介绍元器件封装的创建步骤。
图1 1位数码管外部尺寸和电路原理图由图1可知，该数码管为双列10引脚结构，其中脚3和8为重复引脚，引脚纵向间间距2.54mm，横向间距为15.24，引脚直径0.51，最大外形尺寸15.24×12.7×8.0。
在Proteus ARES编辑界面界面下，该数码管的PCB封装创建步骤如下：1）摆放焊盘。
在ARES窗口左侧的工具箱中选择“Square Through-hole Pad”图标，本例中选择S-90-50（其中S表示正方形焊盘，90为其方边尺寸，50为其内径尺寸，单位为th）。
将其摆在任意点处（按压快捷键“O”可将其定为伪原点），作为引脚1的焊盘。
然后，在ARES窗口左侧的工具箱中选择“Round Through-hole Pad”图标，在坐标（2.500mm,0.000mm）处单击摆放焊盘C-90-50，重复操作直到将所有的焊盘都摆放好（结果如图2）。
图2 放置焊盘图2）分配引脚编号。
为使PCB中各个引脚与原理图的引脚能对应，需要为各引脚分配编号。
右键单击方形焊盘，选择快捷键菜单中的“Edit Properties”选项，弹出图3 所示的“Edit signal Pin”对话框，在“Number”框中依次填写引脚编号1，单击“OK”按钮完成第一个引脚的编号分配。
按照同样方法，为其他引脚分配编号，分配好编号的焊盘如图4。
图3 编辑引脚编号对话框图4 分配好编号的焊盘3）添加元件边框。
在ARES工具栏中选中画矩形命令，并将左下角的当前层设为丝印层（Top Silk），在编辑出内按照元器件外部尺寸画出元件边框，如图5所示。
一、引脚识别
二、共阴共阳判断
数码管如图所示面向自己。
引脚排列如下：
一共12个引脚，4个位选，8个段选。
从上面一排左边第一引脚开始，按顺时针顺序依次往下遍历所有引脚。
1：左边第1个数码管的位选择端 2：a 3：f 4：左边数起第2个数码管的位选择端 5：左边数起第3 个数码管的位选择端 6：b 7：左边数起第4个数码管的位选择端 8：g 9：c 10：小数点dp 11：d 12：e
具体在用单片机控制时，各个引脚的接法参看下图：
1、2、3、4、5、7、10、11为段选，6、8、9、12为四个数码管的位选。
共阴共阳的判断：
将6、8、9、12中的任意一脚接电源+1.5——+2.0v（若太大可能烧坏数码管），1、2、3、4、5、7、10、11的任意一脚接电源负极，若数码管有一段亮，则说明该四位数码管为共阳，反之则为共阴。

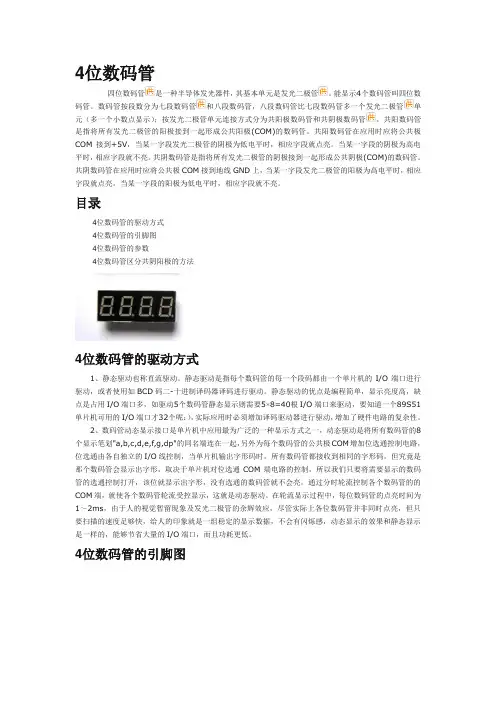

4位数码管四位数码管是一种半导体发光器件，其基本单元是发光二极管。
能显示4个数码管叫四位数码管。
数码管按段数分为七段数码管和八段数码管，八段数码管比七段数码管多一个发光二极管单元（多一个小数点显示）；按发光二极管单元连接方式分为共阳极数码管和共阴极数码管。
共阳数码管是指将所有发光二极管的阳极接到一起形成公共阳极(COM)的数码管。
共阳数码管在应用时应将公共极COM接到+5V，当某一字段发光二极管的阴极为低电平时，相应字段就点亮。
当某一字段的阴极为高电平时，相应字段就不亮。
共阴数码管是指将所有发光二极管的阴极接到一起形成公共阴极(COM)的数码管。
共阴数码管在应用时应将公共极COM接到地线GND上，当某一字段发光二极管的阳极为高电平时，相应字段就点亮。
当某一字段的阳极为低电平时，相应字段就不亮。
目录4位数码管的驱动方式4位数码管的引脚图4位数码管的参数4位数码管区分共阴阳极的方法4位数码管的驱动方式1、静态驱动也称直流驱动。
静态驱动是指每个数码管的每一个段码都由一个单片机的I/O端口进行驱动，或者使用如BCD码二-十进制译码器译码进行驱动。
静态驱动的优点是编程简单，显示亮度高，缺点是占用I/O端口多，如驱动5个数码管静态显示则需要5×8=40根I/O端口来驱动，要知道一个89S51单片机可用的I/O端口才32个呢：），实际应用时必须增加译码驱动器进行驱动，增加了硬件电路的复杂性。
2、数码管动态显示接口是单片机中应用最为广泛的一种显示方式之一，动态驱动是将所有数码管的8个显示笔划"a,b,c,d,e,f,g,dp"的同名端连在一起，另外为每个数码管的公共极COM增加位选通控制电路，位选通由各自独立的I/O线控制，当单片机输出字形码时，所有数码管都接收到相同的字形码，但究竟是那个数码管会显示出字形，取决于单片机对位选通COM端电路的控制，所以我们只要将需要显示的数码管的选通控制打开，该位就显示出字形，没有选通的数码管就不会亮。

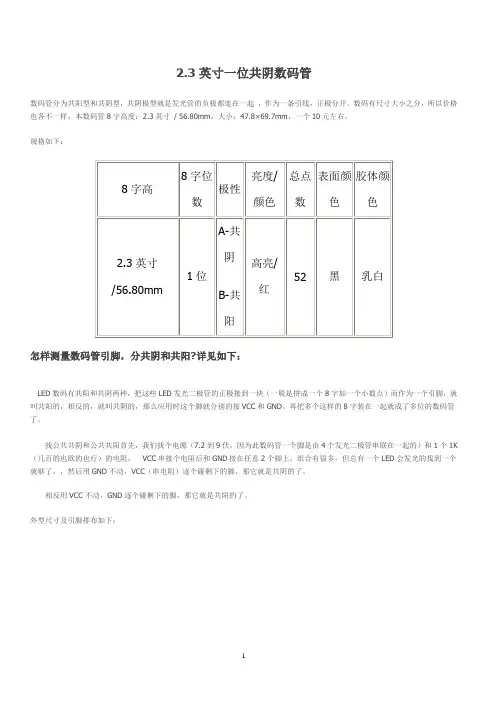

2.3英寸一位共阴数码管
数码管分为共阳型和共阴型，共阴极型就是发光管的负极都连在一起，作为一条引线，正极分开。
数码有尺寸大小之分，所以价格也各不一样，本数码管8字高度：2.3英寸/ 56.80mm，大小：47.8×69.7mm，一个10元左右。

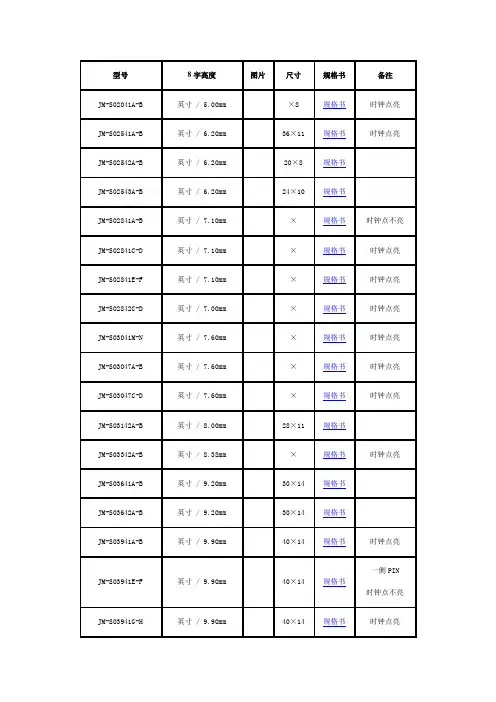

规格如下：
怎样测量数码管引脚，分共阴和共阳?详见如下：
LED数码有共阳和共阴两种，把这些LED发光二极管的正极接到一块（一般是拼成一个8字加一个小数点）而作为一个引脚，就叫共阳的，相反的，就叫共阴的，那么应用时这个脚就分别的接VCC和GND。
再把多个这样的8字装在一起就成了多位的数码管了。
找公共共阴和公共共阳首先，我们找个电源（7.2到9伏，因为此数码管一个脚是由4个发光二极管串联在一起的）和1个1K （几百的也欧的也行）的电阻，VCC串接个电阻后和GND接在任意2个脚上，组合有很多，但总有一个LED会发光的找到一个就够了，，然后用GND不动，VCC（串电阻）逐个碰剩下的脚，那它就是共阴的了。
相反用VCC不动，GND逐个碰剩下的脚，那它就是共阳的了。
外型尺寸及引脚排布如下：。

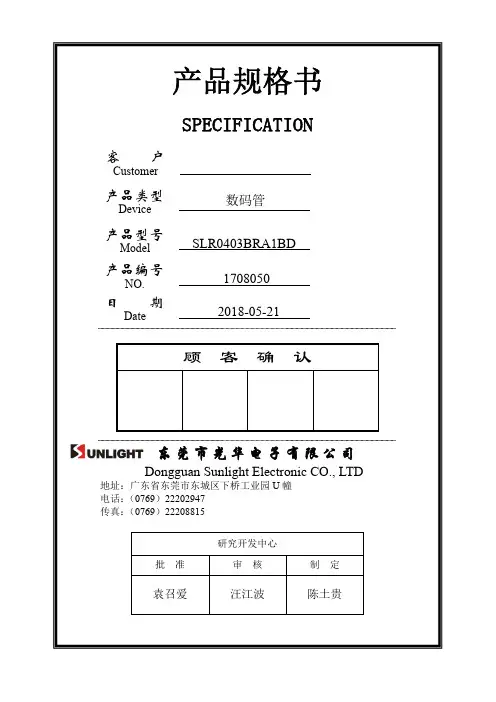

Dongguan东莞市光华电子有限公司一、 特点：● 0.4″三位数码管● 红色发光，功耗低、寿命长 ● 黑面白胶，共阳显示 ● 符合欧盟公布RoHS 指令二、 用途：广泛应用于各类家用电器、仪器、仪表等产品中 三、 极限参数（T A =25℃）： 参数名称 符号 数值 单位正向电流 I F 20 mA 反向电压 V R 5 V 工作温度 T OPR -20 ~ +60 ℃ 储存温度 Tstg -25 ~ +85 ℃ 正向脉冲电流I FP60mA* 注：脉冲宽度≤0.1ms ，占空比≤1/10四、 光电参数（T A =25℃）：参数名称 符号 条件 最小值典型值 最大值单位正向电压 V F I F =20mA1.72.0 2.4 V反向电流 I RV R =5V --- --- 50 μA峰值波长 λP I F =20mA --- 648 --- nm 主波长 λd I F =20mA 635 640 645 nm 半波宽度 Δλ I F =20mA --- 20 --- nm 发光强度I V I F =20mA 10 15 22.5 mcd东莞市光华电子有限公司五、 外形尺寸：其余公差：±0.25单位： mm六、线路图：东莞市光华电子有限公司七、特性曲线：正向电流与正向电压正向电流 I F (m A )相对值 O TI F =20m A发光强度与正向电流发光强度与环境温度相对光发强度正向电流降额曲线正向电流 I F (m A )环境温度 TA(℃)环境温度 TA(℃)正向电流 IF(mA)正向电压 VF(V)波长 λ(nm)相对强度相对光谱分布发光强度东莞市光华电子有限公司八、使用注意事项：1、储存：在温度低于30℃，湿度不高于60%RH 的条件下，产品保存期限为12个月。
将产品保存在密封的容器中并附带干燥剂可以在一定程度上延续产品的储存日期。
不良的储存条件会导致产品引脚的腐蚀或产品性能的改变。
LED数码管的识别与检测方法使用常识LED数码管也称半导体数码管，它是将若干发光二极管按一定图形排列并封装在一起的最常用的数码显示器件之一。
LED数码管具有发光显示清晰、响应速度快、耗电省、体积小、寿命长、耐冲击、易与各种驱动电路连接等优点，在各种数显仪器仪表、数字控制设备中得到广泛应用。
LED数码管种类很多，品种五花八门，这里仅向初学者介绍最常用的小型“8”字形LED数码管的识别与使用方法。
如何识别LED数码管1.结构及特点目前，常用的小型LED数码管多为“8”字形数码管，它内部由8个发光二极管组成，其中7个发光二极管（a～g）作为7段笔画组成“8”字结构（故也称7 段LED数码管），剩下的1个发光二极管（h或dp）组成小数点，如图1（a）所示。
各发光二极管按照共阴极或共阳极的方法连接，即把所有发光二极管的负极（阴极）或正极（阳极）连接在一起，作为公共引脚；而每个发光二极管对应的正极或者负极分别作为独立引脚（称“笔段电极”），其引脚名称分别与图 1（a）中的发光二极管相对应，即a、b、c、d、e、f、g脚及h脚（小数点），如图1（b）所示。
若按规定使某些笔段上的发光二极管发光，就能够显示出图1（c）所示的“0～9”10个数字和“A～F”6个字母，还能够显示小数点，可用于2进制、10进制以及16进制数字的显示，使用非常广泛。
（a）结构图（b）电路图（c）显示符常用小型LED数码管是以印制电路板为基板焊固发光二极管，并装入带有显示窗口的塑料外壳，最后在底部引脚面用环氧树脂封装而成。
由于LED数码管的笔段是由发光二极管组成的，所以其特性与发光二极管相同。
LED数码管的主要特点：能在低电压、小电流条件下驱动发光，并能与CMOS、TTL电路兼容；它不仅发光响应时间极短（＜0.1μs）、高频特性好、单色性好、亮度高，而且体积小、重量轻、抗冲击性能好、使用寿命长（一般在10万小时以上，最高可达 100万小时）、成本低。
光宝数码管规格书光宝数码管是一种高亮度、高可靠性的显示器件，广泛应用于电子产品中。
本规格书将详细介绍光宝数码管的特性、尺寸、电气参数等信息，以便用户了解和选择合适的产品。
一、产品特性1. 高亮度：光宝数码管采用高亮度LED芯片，具有明亮、清晰的显示效果，即使在强光环境下也能清晰可见。
2. 高可靠性：光宝数码管采用优质材料和先进工艺制造，具有稳定的性能和长寿命，可在恶劣环境下正常工作。
3. 多种颜色可选：光宝数码管提供多种颜色选择，包括红色、绿色、蓝色等，满足不同应用场景的需求。
4. 低功耗：光宝数码管采用节能设计，具有低功耗特性，可延长电池寿命，节约能源。
二、尺寸规格1. 外观尺寸：光宝数码管外观尺寸为10mm×20mm，适合各种电子产品的显示需求。
2. 安装孔距：光宝数码管的安装孔距为5mm，方便用户进行安装和固定。
三、电气参数1. 工作电压：光宝数码管的工作电压为3.0V，适用于大多数电子设备的电源供应。
2. 亮度等级：光宝数码管提供多种亮度等级选择，包括高亮度、中亮度和低亮度，用户可根据实际需求进行选择。
3. 工作电流：光宝数码管的工作电流为20mA，保证了稳定的工作性能和长寿命。
4. 视角：光宝数码管具有宽视角特性，可在不同角度下实现清晰的显示效果。
四、应用领域光宝数码管广泛应用于各种电子产品中，包括计算机、电视机、手机、电子表、电子秤等。
其高亮度、高可靠性和多种颜色选择的特点，使其成为电子产品中不可或缺的显示器件。
五、质量保证光宝数码管严格按照ISO9001质量管理体系进行生产和检测，确保产品质量稳定可靠。
每个产品都经过严格的测试和筛选，确保符合规格书中的各项参数要求。
光宝数码管规格书为用户提供了详细的产品信息，帮助用户了解和选择合适的产品。
光宝数码管以其高亮度、高可靠性和多种颜色选择的特点，成为电子产品中的重要组成部分。
我们将继续不断创新和提升产品质量，为用户提供更好的产品和服务。
