蓝牙ble协议

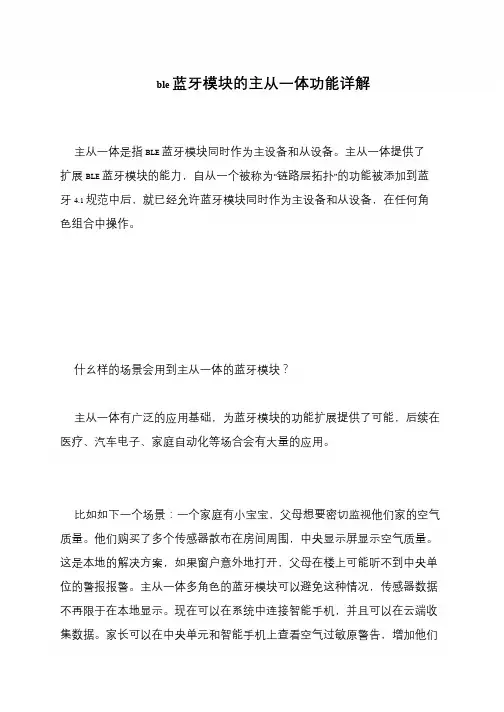

ble 蓝牙模块的主从一体功能详解

主从一体是指 BLE 蓝牙模块同时作为主设备和从设备。主从一体提供了

扩展 BLE 蓝牙模块的能力，自从一个被称为“链路层拓扑”的功能被添加到蓝

牙 4.1 规范中后，就已经允许蓝牙模块同时作为主设备和从设备，在任何角

色组合中操作。

什幺样的场景会用到主从一体的蓝牙模块？

主从一体有广泛的应用基础，为蓝牙模块的功能扩展提供了可能，后续在

医疗、汽车电子、家庭自动化等场合会有大量的应用。

比如如下一个场景：一个家庭有小宝宝，父母想要密切监视他们家的空气

质量。他们购买了多个传感器散布在房间周围，中央显示屏显示空气质量。

这是本地的解决方案，如果窗户意外地打开，父母在楼上可能听不到中央单

位的警报报警。主从一体多角色的蓝牙模块可以避免这种情况，传感器数据

不再限于在本地显示。现在可以在系统中连接智能手机，并且可以在云端收

集数据。家长可以在中央单元和智能手机上查看空气过敏原警告，增加他们

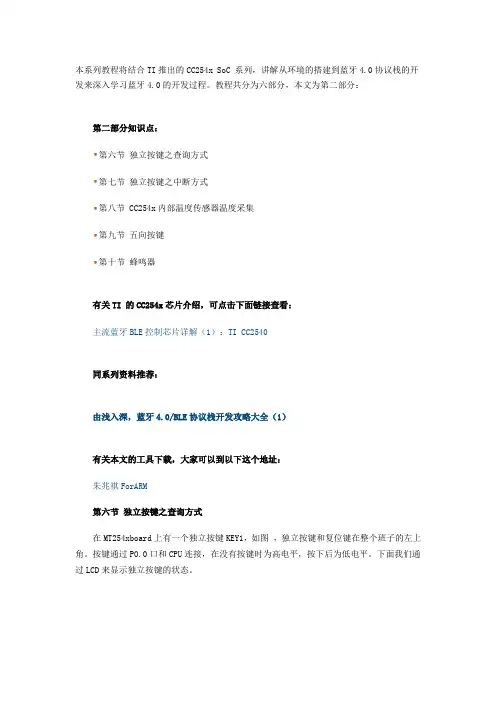

本系列教程将结合TI推出的CC254x SoC 系列，讲解从环境的搭建到蓝牙4.0协议栈的开发来深入学习蓝牙4.0的开发过程。教程共分为六部分，本文为第二部分：

第二部分知识点：

第六节 独立按键之查询方式

第七节 独立按键之中断方式

第八节 CC254x内部温度传感器温度采集

第九节 五向按键

第十节 蜂鸣器

有关TI 的CC254x芯片介绍，可点击下面链接查看：

主流蓝牙BLE控制芯片详解（1）：TI CC2540

同系列资料推荐：

由浅入深，蓝牙4.0/BLE协议栈开发攻略大全（1）

有关本文的工具下载，大家可以到以下这个地址：

朱兆祺ForARM

第六节 独立按键之查询方式

在MT254xboard上有一个独立按键KEY1，如图 ，独立按键和复位键在整个班子的左上角。按键通过P0.0口和CPU连接，在没有按键时为高电平，按下后为低电平。下面我们通过LCD来显示独立按键的状态。

其对应的原理图如下：

我们先用查询的方式读取按键的状态。因为按键接入在P0.0口，所以我们读取P0.0口的电平即可知道按键的状态。

uint8 KeyValue（void） // 读取按键状态

{

if（（P0&0X01） == 0X00 ） // 按下为低电平

{

return KEY_DOWN;

}

else {

return KEY_UP;

}

}

这里我们在while循环中不断的读取按键状态，并且判断是否改变，如果改变则改变LCD的显示。

int main（void）

{

uint8 OldKeyValue = 0;

uint8 NewKeyValue = 0;

SysStartXOSC（）;

LCD12864_Init（）;

LCD12864_DisStr（1， “ Key Test”）;

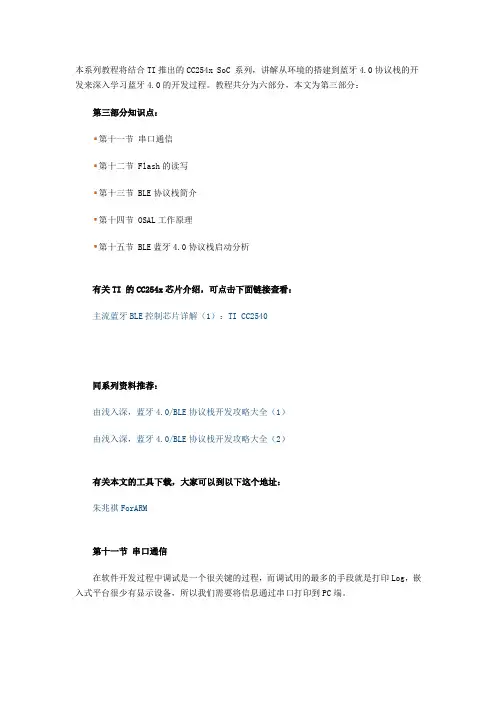

本系列教程将结合TI推出的CC254x SoC 系列，讲解从环境的搭建到蓝牙4.0协议栈的开发来深入学习蓝牙4.0的开发过程。教程共分为六部分，本文为第三部分：

第三部分知识点：

第十一节 串口通信

第十二节 Flash的读写

第十三节 BLE协议栈简介

第十四节 OSAL工作原理

第十五节 BLE蓝牙4.0协议栈启动分析

有关TI 的CC254x芯片介绍，可点击下面链接查看：

主流蓝牙BLE控制芯片详解（1）：TI CC2540

同系列资料推荐：

由浅入深，蓝牙4.0/BLE协议栈开发攻略大全（1）

由浅入深，蓝牙4.0/BLE协议栈开发攻略大全（2）

有关本文的工具下载，大家可以到以下这个地址：

朱兆祺ForARM

第十一节 串口通信

在软件开发过程中调试是一个很关键的过程，而调试用的最多的手段就是打印Log，嵌入式平台很少有显示设备，所以我们需要将信息通过串口打印到PC端。 MT254xboard上已经通过RS232芯片将UART0连接到DB9，我们只需要将DB9连接到电脑即可，UART0 对应的外部设备 IO 引脚关系为：P0_2------RX，P0_3------TX。

我们需要将这两个IO配置为复用功能，CC2540的USART可以配置为SPI模式或者异步UART模式，这里我们需要配置为异步UART模式。

首先配置IO为UART模式：

PERCFG &= ~0x01; // 配置UART为位置 1

P0SEL = 0x3c; // P0_2，P0_3，P0_4，P0_5用作串口功能

P2DIR &= ~0XC0; // P0 优先作为UART0

配置UART0寄存器，将UART0配置为8N1模式，波特率为115200。

U0CSR |= 0x80; // UART 方式

U0GCR |= 11; // U0GCR与U0BAUD配合

蓝牙ble协议

蓝牙低功耗（Bluetooth Low Energy，简称BLE）是一种用于在短距离范围内传输数据的无线通信技术。BLE协议是蓝牙技术的一种新型版本，它具有低功耗、简单、灵活的特点，被广泛应用于物联网、智能家居、健康监测等领域。

BLE协议的工作原理是通过主从模式进行通信，由一个中心设备（central）与一个外围设备（peripheral）进行通信。中心设备负责发送指令，外围设备负责接收指令并执行相应动作。这种通信模式使得BLE协议在低功耗的同时也能进行高效的数据传输。

BLE协议的优势之一是其低功耗特性。相比于传统的蓝牙技术，BLE协议在传输数据时消耗的能量更少。这使得BLE协议非常适用于需要长时间运行的设备，比如智能手表、健身追踪器等。同时，BLE协议还采用了一种称为“广播”的方式，可以向周围的设备广播信息，从而实现设备之间的快速连接。

另一个BLE协议的特点是简单易用。BLE协议使用了一种称为“属性”（Attributes）的数据结构来组织信息。每个属性都有一个唯一的标识符（UUID）和一组属性值。这种简单的数据结构使得BLE协议的开发和使用变得非常容易，这也是为什么BLE协议被广泛应用于各种智能设备的重要原因之一。

此外，BLE协议还具有灵活性。BLE协议可以根据具体应用的需求进行定制，包括数据传输速率、连接间隔等方面。这种灵活性使得BLE协议可以适应不同场景下的需求，并且可以与其他无线通信技术（如Wi-Fi、Zigbee）进行配合使用。

然而，BLE协议也存在一些挑战。由于低功耗的需求，BLE协议的传输速率相对较低，特别是在大量数据传输时。此外，由于BLE协议的工作频率较高，相比于传统蓝牙技术，BLE设备的传输距离较短。

总的来说，BLE协议作为蓝牙技术的一种新型版本，具有低功耗、简单易用、灵活等特点，被广泛应用于物联网、智能家居等领域。虽然BLE协议存在一些挑战，但随着技术的不断发展，这些问题也将逐渐得到解决。
