《电工技术基础与技能》期末复习题

3．复杂直流电路

一、判断题：

1．基尔霍夫电流定律仅适用于电路中的节点，与元件的性质有关。（ ）

2．基尔霍夫定律不仅适用于线性电路，而且对非线性电路也适用。（ ）

3．基尔霍夫电压定律只与元件的相互连接方式有关，而与元件的性质无关。（ ）

4．在支路电流法中，用基尔霍夫电流定律列节点电流方程时，若电路有n个节点，则一定要列出n个电流方程。（ ）

5．所谓复杂电路，是指电路中的元件个数较多，因此元件个数较少的电路可称为简单电路。（ ）

6．电路中任意的封闭路径都是回路。（ ）

二、选择题：

1．在图2-1中，电路的节点数为（ ）

A．2 B．4 C．3 D．1

2．上题中电路的支路数为（ ）

A．3 B．4 C．5 D．6

3．在图2-2中所示的电路中，1I与2I的关系是（ ）

A．1I＞2I B．1I＜2I C．1I＝2I D．不能确定

4．电路如图2-3所示，E=（ ）

A．－40V B．40V C．20V D．0

5．在图2-4中，电流I、电压U、电动势E三者之间的关系为（ ）

A．U=E－IR B．E=－U－IR C．E=U－IR D．U=－E+IR

6．某电路有3个节点和7条支路，采用支路电流法求解各支路的电流时应列出电流方程和电压方程和个数分别为（ ）。

A．3、4 B．3、7 C．2、5 D．2、6

7．在图2-5所示的电路中，已知I1=0.8mA，I2=1.2mA，R=50kΩ，则电压U为（ ）

A．20V B．－20V C．50V D．－50V

电学实验练习（四）

实验一、伏安法测电阻

1. （天津卷）（3）要测量电压表V1的内阻RV，其量程为2V，内阻约2KΩ。实验室提供的器材有：

电流表A，量程0.6A，内阻约0.1Ω； 电压表V2，量程5V，内阻为5KΩ；

定值电阻R1，阻值30Ω； 定值电阻R2，阻值为3KΩ；

滑动变阻器R3，最大阻值100Ω，额定电流1.5A；

电源E，电动势6V，内阻约0.5Ω；

开关S一个，导线若干。

①有人拟将待测电压表V1 和电流表A串联接入电压合适的测量电路中，测出V1 的电压和电流，再计算出RV。该方案实际上不可行，其最主要的原因是

②请从上述器材中选择必要的器材，设计一个测量电压表V1内阻RV的实验电路。要求测量尽量准确，实验必须在同一电路中，且在不增减元件的条件下完成。试画出符合要求的实验电路图（图中电源与开关已连接好），并标出所选元件的相应字母代号：

③由上问写出V1内阻RV的表达方式，说明式中各测量量的物理意义。

2. （2011上海）实际电流表有内阻，可等效为理想电流表与电阻的串联。测量实际电流表1G内阻1r的电路如图所示。供选择的仪器如下：

①待测电流表1G(0~5mA，内阻约300Ω)，②电流表2G (0~10mA，内阻约100Ω)，③定值电阻1R(300Ω)，④定值电阻2R(10Ω)，⑤滑动变阻器3R (0~1000Ω)，⑥滑动变阻器4R (0~20Ω)，⑦干电池(1.5V)，⑧电键S及导线若干。

(1)定值电阻应选 ，滑动变阻器应选 。

(在空格内填写序号)

(2)用连线连接实物图。

(3)补全实验步骤：

①按电路图连接电路， ；

②闭合电键S，移动滑动触头至某一位置，记录1G，2G的读数1I，2I；

1 《电工基础》学案（5）

第三章 复杂直流电路（2）

班级： 姓名：

学习重点：1、叠加原理、戴维南定理、电压源电流源的等效变换。

学习难点：1、用叠加原理、戴维南定理、电压源电流源的等效变换分析、解决一般复杂直流电路。

预习提要：

一、叠加定理

1、内容：由线性电阻和多个电源组成的线性电路中，任何一个支路中的电流（或电压）等于各个电源单独作用时，在此支路中所产生的电流（或电压）的代数和。

2、适用场合：线性电路

注意：叠加定理只能用来叠加电路中的电压或电流，而不能用来叠加功率。

3、用叠加定理求电路中各支路电流的步骤：

（1）假设各支路电流的参考方向，并分别作出各个电源单独作用的分图。（注：当其中的电源作用时，其他电源进行除源处理：即电压源短路，电流源开路，保留电源内阻）

（2）分别确定出分图中各电流的方向并求出其大小；

（3）进行叠加：即原图中各支路电流（或电压）的大小等于各个分图所对应的电流（或电压）的代数和。（注：当分图中电流或电压方向与原图相同时值取正，当分图中电流或电压方向与原图相反时值取负）

二、戴维宁定理

1、电路也叫做电网络或网络。

2、二端网络：如果网络具有两个引出端与外电路相连，不管其内部结构如何，这样的网络就叫做二端网络。

（1）分类：有源二端网络：可等效成一个电源

无源二端网络：可等效成一个电阻

3、戴维宁定理的内容：对外电路来说，一个含源二端线性网络可以用一个电源来代替，该电源的电动势E0等于二端网络的开路电压，其内阻R0等于含源二端网络除源后的等效电阻。

（1）注意：除源就是电压源短路，电流源断路，保留其内阻；

（2）适用场合：对于二端网络内部必须是有源的，线性的；对于外电路来讲可以是线性也可以是非线性。

（3）用戴维宁定理对线性二端网络进行等效替代时，仅对外电路等效，而对网络内电路时不等效的。

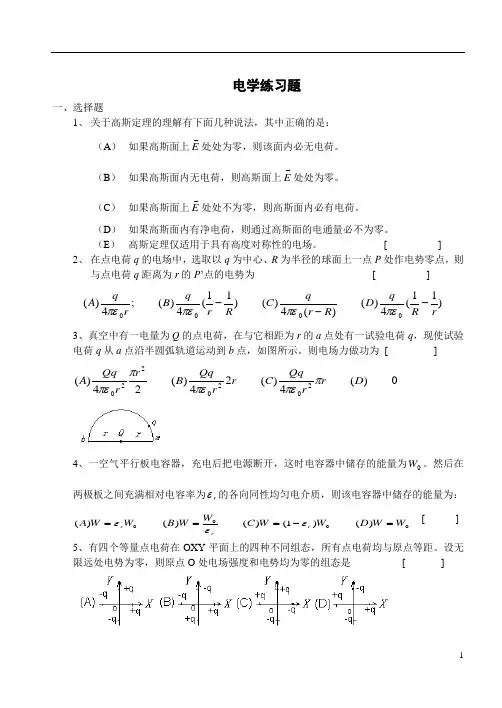

1 电学练习题

一、选择题

1、

关于高斯定理的理解有下面几种说法，其中正确的是：

（A） 如果高斯面上E处处为零，则该面内必无电荷。

（B） 如果高斯面内无电荷，则高斯面上E处处为零。

（C） 如果高斯面上E处处不为零，则高斯面内必有电荷。

（D） 如果高斯面内有净电荷，则通过高斯面的电通量必不为零。

（E） 高斯定理仅适用于具有高度对称性的电场。 [ ]

2、 在点电荷q的电场中，选取以q为中心、R为半径的球面上一点P处作电势零点，则与点电荷q距离为r的P’点的电势为 [ ]

)11(4)()(4)()11(4)(;4)(0000rRqDRrqCRrqBrqA

3、真空中有一电量为Q的点电荷，在与它相距为r的a点处有一试验电荷q，现使试验电荷q从a点沿半圆弧轨道运动到b点，如图所示。则电场力做功为 [ ]

0)(4)(24)(24)(2020220DrrQqCrrQqBrrQqA

4、一空气平行板电容器，充电后把电源断开，这时电容器中储存的能量为0W。然后在两极板之间充满相对电容率为r的各向同性均匀电介质，则该电容器中储存的能量为：

0000)()1()()()(WWDWWCWWBWWArrr [ ]

5、有四个等量点电荷在OXY平面上的四种不同组态，所有点电荷均与原点等距。设无限远处电势为零，则原点O处电场强度和电势均为零的组态是 [ ]

1 6、如图所示，直线MN长为2 l，弧OCD是以N点为中心，l为半径的半圆弧，N点有正电荷+q，M点有负电荷-q，今将一试验电荷0q从O点出发沿路径OCDP移到无限远处，设无限远处电势为零，则做功 [ ]
