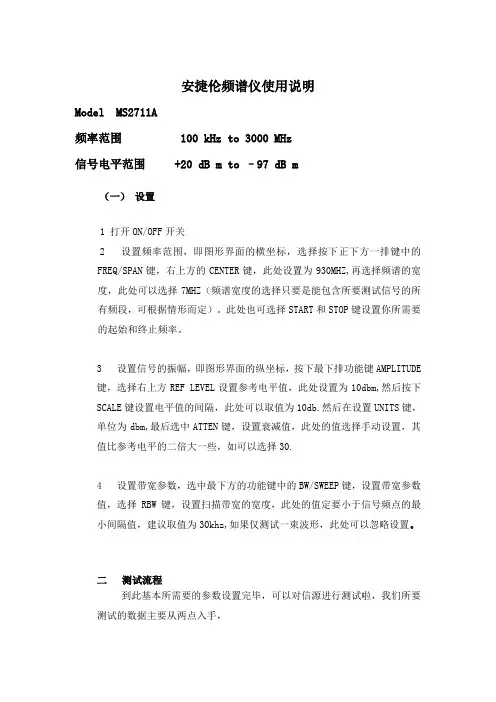

安捷伦频谱仪使用说明

Model MS2711A

频率范围 100 kHz to 3000 MHz

信号电平范围 +20 dB m to –97 dB m

（一） 设置

1 打开ON/OFF开关

2 设置频率范围，即图形界面的横坐标，选择按下正下方一排键中的FREQ/SPAN键，右上方的CENTER键，此处设置为930MHZ,再选择频谱的宽度，此处可以选择7MHZ（频谱宽度的选择只要是能包含所要测试信号的所有频段，可根据情形而定）。此处也可选择START和STOP键设置你所需要的起始和终止频率。

3 设置信号的振幅，即图形界面的纵坐标，按下最下排功能键AMPLITUDE键，选择右上方REF LEVEL设置参考电平值，此处设置为10dbm,然后按下SCALE键设置电平值的间隔，此处可以取值为10db.然后在设置UNITS键，单位为dbm,最后选中ATTEN键，设置衰减值，此处的值选择手动设置，其值比参考电平的二倍大一些，如可以选择30.

4 设置带宽参数，选中最下方的功能键中的BW/SWEEP键，设置带宽参数值，选择RBW键，设置扫描带宽的宽度，此处的值定要小于信号频点的最小间隔值，建议取值为30khz,如果仅测试一束波形，此处可以忽略设置。

二 测试流程

到此基本所需要的参数设置完毕，可以对信源进行测试啦，我们所要测试的数据主要从两点入手， （一） MU侧信号电平值的测试

1）测试HDL输出地电平值，理论值趋近于0dbm,用双工头1/2跳线于频谱仪的RF口对接，打开频谱仪开关，按回车，在屏幕显示出波形图，再按回车，然后按MARKER键，选中M1（此时M1是出于ON状态，其他的M处于OFF状态），再选择MARKER TO PEAK 键读取此时的峰值，就是你所要测试的信号电平值。然后按下回车键正下方的SINGLE CONT键锁定峰值，如需要可以将其保存下来，按下SAVE DISPLY 键将其保存为容易识别的名字。以此类推，分别测试光模块的主备信号值，和从信号的电平值，测试光模块主备信号值时射频跳线接在IN口对应点，测量从信号时射频线接在从光模块对应的IN（如有衰减器，测量时包含在内）口处，测试结果两者之间的差值在6db左右。

示

波

器

的

使

用

方

法

1

前言

本篇文章力求从众多的品牌型号中归纳出示波器使用的一般规律，目的是让

读者阅读这篇文章后，能掌握大部分数字示波器使用的方法。

本文章所涉及的范围不包括大型台式示波器。

本文分为两部分：基础篇和进阶篇。

学习基础篇之后，会对示波器的使用有基础了解，能够对大部分常用信号进

行调试、显示，并做一些快速自动测量。

学习进阶篇之后，会对示波器的使用有较为深刻的了解，可以对信号进行分

析，对信号进行合适的调试、保存、分析等。

2

目录

前言 .................................................................................................................................................. 1

目录 .................................................................................................................................................. 2

基础篇 .............................................................................................................................................. 4

第一章 初识示波器 ......................................................................................................................... 4

目录

Agilent DSO9404A示波器使用说明 ................................................................错误!未定义书签。

一． 面板常用按键及旋钮功能说明 ........................................................错误!未定义书签。

1.面板旋钮功能说明 .................................................................................错误!未定义书签。

2.面板按钮功能说明 .................................................................................错误!未定义书签。

二． 测试探头说明、选择及使用 ............................................................错误!未定义书签。

1.测试探头说明及选择 .............................................................................错误!未定义书签。

:1测试探头检测方法................................................................................错误!未定义书签。

:1测试探头应用（测试读取SN时SDA与SCL的波形） .....................错误!未定义书签。

4.电流探头校准 .........................................................................................错误!未定义书签。

美国泰克（Tektronix） MSO3034混合信号示波器详细说明:

主要性能指标

• 500, 300, 100 MHz 带宽型号

• 2 通道和4 通道型号

• 16 条数字通道（MSO 系列）

• 所有通道上2.5 GS/s 的采样率

• 所有通道上5 M 点的记录长度

• >50,000 wfm/s 的最大波形捕获速率

• 成套高级触发

简便易用功能

• Wave Inspector® 控制功能，轻松导航和自动搜索波形数据

• 29 种自动测量FFT 分析，简化波形分析

• TekVPI® 探头接口支持有源探头、差分探头和电流探头，自动定标和确定单位

• 9 英寸（229 mm） WVGA 宽屏彩色显示器

• 体积小，重量轻- 仅厚5.8 英寸（147mm），仅重9 磅（4 公斤）

连接能力

• 前面板和后面板上的USB 2.0主机端口，迅速简便地存储数据、进行打印及连接USB 键盘

• 后面板上的USB 2.0 设备端口，简便地连接PC 或直接打印兼容PictBridge® 的打印机

• 集成10/100 以太网端口，用于联网和视频输出端口，把示波器显示画面导出到监视器或投影仪上

选配串行触发和分析功能

• I2C、SPI、CAN、LIN、RS-232/422/485/UART和I2S/LJ/RJ/TDM 自动串行触发、解码和搜索选项

混合信号设计和分析（MSO 系列）

• 并行自动触发、解码和搜索功能

• 多通道建立时间和保持时间触发

• MagniVuTM高速采集技术，在数字通道上提供了121.2 ps的精细定时分辨率

选配应用支持

• 电源分析

• HDTV 和自定义视频分析

多功能混合信号设计调试工具

通过MSO/DPO3000系列示波器，您可以使用一台仪器查看模拟信号、数字信号和串行信号，迅速找到和诊断复杂的嵌 入式系统设计中的问题。由于高达500 MHz的带宽及所有通道上5倍的过采样率，您可以获得必要的性能，满足当前许多主流应用的需求。所有通道上标配高达5 M 点的深记录长度，可以捕获长信号活动窗口，同时保持精细的定时分辨率。
