- -可修编- 关于标准?调度命令用语?的通知
各科室、车间:
为标准供电调度、生产调度命令用语，防止误听误认，臆测行事情况的发生，确保平安生产，特制定调度命令用语标准，请相关车间、科室组织学习，认真贯彻执行。
附件一：供电调度命令用语标准
附件二：生产调度〔电力〕命令用语标准
附件一： 供电调度命令用语标准
一、发布命令
1.倒闸命令
供电调度员：XX变电所〔亭〕(停电或送电)，发令时间X点X分。
变电值班员：发令时间X点X分。
供电调度员：XX变电所〔亭〕，〔命令内容〕。
变电值班员：XX变电所〔亭〕，〔命令内容〕。操作卡片X号
供电调度员：发令人XXX。
变电值班员：受令人XXX。
变电值班员复诵：发令时间X点X分，XX变电所〔亭〕，〔命令内容，操作卡片X号〕，发令人XXX，受令人XXX。
供电调度员：命令编号XXXX。
变电值班员：命令编号XXXX。
供电调度员：批准时间X点X分。 .
-
- -可修编- 变电值班员：批准时间X点X分。
2作业命令
供电调度员：XX变电所〔亭〕或XX站〔接触网要令人〕，接作业令，发令时间X点X分。
SMP通用指令
通用指令集
1.6.1返回值通用编号
0000：成功
返回的公共错误值范围：
0002：会话控制字错误
0003：事务控制字错误
0004：语法错误或命令码非法
0007：内部错误
0008：参数输入错误
0009：命令码不匹配
0010：操作个数错误
0011：操作超时
0012：无权访问数据
0013：操作鉴权失败
0014：SMP数据库操作失败
0015：SCP执行错误
0016：SCP未连接上
0017：SCP无响应
0021：查找SCP号失败
0023：手机号码与SCP对照关系不存在
0024：手机用户在SCP中不存在
0029：省、区最大用户LICENSE数已到
0031：系统最大用户LICENSE数已到
1.6.2通用错误
收到操作员的命令后，如果命令输入语法错误、或者消息格式不合法，返回此命令。
1、MML命令格式：
ACK: GENERAL ERROR: RETN = [, DESC=] 1.6.3操作员登录
用于操作员登录到SMP系统。
1、MML命令格式：
LOGIN: USER= , PSWD=, SMAPID=0
2、输入参数
USER 操作员登录标志。
使用1...8位字符串表示。
PSWD 操作员登录口令。
使用1...8位字符串表示。
SMAPID 登录标识，必须为0，用于营帐系统接入用。
1.6.4操作员登录ACK
收到操作员登录命令后，返回此命令。
1、MML命令格式：
ACK: LOGIN: RETN= [, DESC=]
2、输出参数
(1) RETN ACK命令的返回值。
十进制整数类型，范围：
0000：成功，
1001：操作员不存在
1002：密码不符
1003：操作员登录标识已经到期
1004：操作员口令已经到期
1005：操作员处于失效或黑名单状态
1006：当前时间不允许该操作员接入
1007：终端标识不存在
1008：当前时间不允许该终端接入

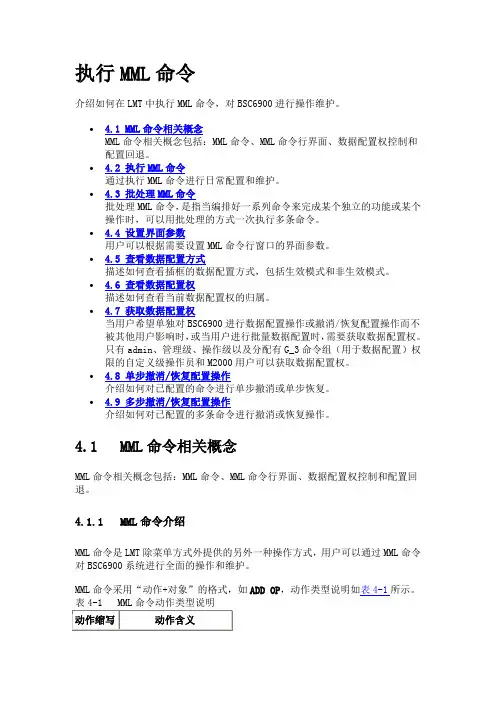

执行MML命令
介绍如何在LMT中执行MML命令，对BSC6900进行操作维护。
4.1 MML命令相关概念
MML命令相关概念包括：MML命令、MML命令行界面、数据配置权控制和配置回退。
4.2 执行MML命令
通过执行MML命令进行日常配置和维护。
4.3 批处理MML命令
批处理MML命令，是指当编排好一系列命令来完成某个独立的功能或某个操作时，可以用批处理的方式一次执行多条命令。
4.4 设置界面参数
用户可以根据需要设置MML命令行窗口的界面参数。
4.5 查看数据配置方式
描述如何查看插框的数据配置方式，包括生效模式和非生效模式。
4.6 查看数据配置权
描述如何查看当前数据配置权的归属。
4.7 获取数据配置权
当用户希望单独对BSC6900进行数据配置操作或撤消/恢复配置操作而不被其他用户影响时，或当用户进行批量数据配置时，需要获取数据配置权。只有admin、管理级、操作级以及分配有G_3命令组（用于数据配置）权限的自定义级操作员和M2000用户可以获取数据配置权。
4.8 单步撤消/恢复配置操作
介绍如何对已配置的命令进行单步撤消或单步恢复。
4.9 多步撤消/恢复配置操作
介绍如何对已配置的多条命令进行撤消或恢复操作。
4.1 MML命令相关概念
MML命令相关概念包括：MML命令、MML命令行界面、数据配置权控制和配置回退。
4.1.1 MML命令介绍
MML命令是LMT除菜单方式外提供的另外一种操作方式，用户可以通过MML命令对BSC6900系统进行全面的操作和维护。
MML命令采用“动作+对象”的格式，如ADD OP，动作类型说明如表4-1所示。
表4-1 MML命令动作类型说明
动作缩写 动作含义 动作缩写 动作含义
ACT 激活
ADD 增加
ADT 核查
BEG 开始
BKP 备份
BLK 闭塞
MTBE装置 DCS操作员手册
第 1 页 共 18 页
HC900 DCS操作员手册
目 录
一． 系统概述
二． 操作员软件（Station）介绍
三． 流程图操作
四． 细目画面操作
五． 报警汇总操作
六． 事件操作
七． 趋势组操作
八． 操作组操作
九． 附录(流程图)
MTBE装置 DCS操作员手册
第 2 页 共 18 页 一、系统概述
本装置DCS采用的是美国HONEYWELL公司的HC900系统，HC900
作为一个混合控制器，既具有DCS连续控制的优点，又具有PLC（可编程控制器）逻辑控制的优点，主要用于中小型的连续控制和逻辑控制领域，其上位机组态软件采用的是HONEYWELL 的PLANTSCAPE R400系统。
HC900 DCS的结构如下图一：
（图一：HC900 DCS结构）
MTBE装置采用了3个HC900控制，其中1＃和2＃控制器是一对冗余的控制器，采用外部继电器进行切换，主要用于带控制的仪表回路；3＃控制器是不带冗余的控制器，用于不带控制的仪表回路的调节和显示。由于冗余控制器的切换采用的是外部继电器的切换，因此，每一个带控制的仪表回路都采用了两个仪表位号（A和B），这样就要求工艺操作员不能直接在细目画面或操作组画面修改参数，必须在流程图画面下修改参数。而且由于软件本身的缺陷，权限设置有问题，这就要求操作员不能随意的修改细目画面的其它参数。
配备了两台操作站，同时兼做工程师站，采用奔4 CPU，21寸的纯平显示器，操作系统为WINDOWS 2000英文专业版。 同时配置了一台激光打印机，用于流程图和历史趋势的打印。
HC900控制器与操作站之间采用以太网方式进行连接，即通过三个HUB和五类双绞线组成一个星型网络结构，采用的是MODBUS/TCP协议进行数据通MTBE装置 DCS操作员手册
第 3 页 共 18 页 讯。
其组态软件包括控制器组态软件Hybrid Control Designer；数据库组态软件Quick Builder；流程图组态软件Display Builder；操作站软件Station。工艺操作人员主要在Station软件中对现场仪表设备进行监控。
