RS-232/422/485特性比较

接口种类繁多，从传统的通用外围电路、RS-232、RS-422、RS-485、MODEM到现在的USB、IEEE 1394、Internet网络等，它们在不同的领域得到了广泛的应用。

数字信号的传输随着距离的增加和信号传输速率的提高，在传输线上的反射、串扰、衰减和共地噪声等影响将引起信号的畸变，从而限制了通信距离。普通的TTL电路，由于驱动能力差，输入电阻小，灵敏度不高以及抗干扰能力差，因而信号传输的距离短。借助接口电路，可以进行较长距离的数据传输。

通信接口按电气标准及协议来分包括RS-232、RS-422、RS485、USB等。

RS-232、RS-422、RS-485标准只对接口的电气特性做出规定，不涉及接插件、电缆或协议。USB是近几年发展起来的新型接口标准，主要应用于高速数据传输领域。

MODEM芯片通常配合串行口实现数字信号与模拟信号之间的相互转换，从而可以利用电话线或电力线进行远程通信。

RS-232串行总线接口

目前RS-232是PC机与通信工业中应用最广泛的一种串行接口。RS-232被定义为一种在低速率串行通信中增加通信距离的单端标准。RS-232采取不平衡传输方式，即所谓单端通信。

典型的RS-232信号在正负电平之间摆动，在发送数据时，发送端驱动器输出正电平在+5～+15V，负电平在-5～-15V电平。当无数据传输时，线上为TTL，从开始传送数据到结束，线上电平从TTL电平到RS-232电平再返回TTL电平。接收器典型的工作电平在+3～+12V与-3～-12V。

RS-232是为点对点（即只用一对收、发设备）通信而设计的，其驱动器负载为3～7kΩ。由于RS-232发送电平与接收电平的差仅为2V至3V左右，所以其共模抑制能力差，再加上双绞线上的分布电容，其传送距离最大为约15米，最高速率为20kb/s。 所以RS-232适合本地设备之间的通信。有关电气参数参见表1。

RS-422串行总线接口

RS-422由RS-232发展而来。为改进RS-232通信距离短、速度低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mbit/s,并允许在一条平衡总线上连接最多10个接收器。RS-422是一种单机发送、多机接收的单向、平衡传输规范。

平衡传输： RS-422的数据信号采用差分传输方式，也称作平衡传输。它使用一对双绞线，将其中一线定义为A，另一线定义为B，如图2。

通常情况下，发送驱动器A、B之间的正电平在+2～+6V，是一个逻辑状态，负电平在-2～6V，是另一个逻辑状态。另有一个信号地C，在RS-422中还有一“使能”端， “使能”端是用于控制发送驱动器与传输线的切断与连接。当“使能”端起作用时，发送驱动器处于高阻状态，称作“第三态”，即它是有别于逻辑“1”与“0”的第三态。

接收器也作与发送端相应的规定，收、发端通过平衡双绞线将AA与BB对应相连，当在收端AB之间有大于+200mV的电平时，输出正逻辑电平，小于-200mV时，输出负逻辑电平。接收器接收平衡线上的电平范围通常在200mV至6V之间。

RS-422电气特性

RS-422标准全称是“平衡电压数字接口电路的电气特性”，它定义了接口电路的特性。图3是典型的RS-422四线接口。实际上还有一根信号地线，共5根线。由于接收器采用高输入阻抗和发送驱动器比RS232更强的驱动能力，故允许在相同传输线上连接多个接收节点，最多可接10个节点。即一个主设备，其余为从设备，从设备之间不能通信，所以RS-422支持点对多的双向通信。RS-422四线接口由于采用单独的发送和接收通道，因此不必控制数据方向，各装置之间任何必须的信号交换均可以按软件方式（XON/XOFF握手）或硬件方式（一对单独的双绞线）实现。

RS-422的最大传输距离为4000英尺（约1200米），最大传输速率为10Mb/s。其平衡双绞线的长度与传输速率成反比，在100kb/s速率以下，才可能达到最大传输距离。只有在很短的距离下才能获得最高速率传输。一般100米长的双绞线上所能获得的最大传输速率仅为1Mb/s。

RS-422需要一终接电阻，要求其阻值约等于传输电缆的特性阻抗。在矩距离传输时可不需终接电阻，即一般在300米以下不需终接电阻。终接电阻接在传输电缆的最远端。 （RS-422有关电气参数见表1 ） RS-485串行总线接口

为扩展应用范围，EIA在RS-422的基础上制定了RS-485标准，增加了多点、双向通信能力，通常在要求通信距离为几十米至上千米时，广泛采用RS-485收发器。

RS-485收发器采用平衡发送和差分接收，即在发送端，驱动器将TTL电平信号转换成差分信号输出；在接收端，接收器将差分信号变成TTL电平，因此具有抑制共模干扰的能力，加上接收器具有高的灵敏度，能检测低达200mV的电压，故数据传输可达千米以外。

RS-485许多电气规定与RS-422相仿。如都采用平衡传输方式、都需要在传输线上接终接电阻等。RS-485可以采用二线与四线方式，二线制可实现真正的多点双向通信。而采用四线连接时，与RS-422一样只能实现点对多的通信，即只能有一个主设备，其余为从设备，但它比RS-422有改进， 无论四线还是二线连接方式总线上可连接多达32个设备，SIPEX公司新推出的SP485R最多可支持400个节点。

RS-485与RS-422的共模输出电压是不同的。RS-485共模输出电压在-7V至+12V之间， RS-422在-7V至+7V之间，RS-485接收器最小输入阻抗为12KΩ；RS-422是4kΩ；RS-485满足所有RS-422的规范，所以RS-485的驱动器可以用在RS-422网络中应用。但RS-422的驱动器并不完全适用于RS-485网络。

RS-485与RS-422一样，最大传输速率为10Mb/s。当波特率为1200bps时，最大传输距离理论上可达15千米。平衡双绞线的长度与传输速率成反比，在100kb/s速率以下，才可能使用规定最长的电缆长度。

合集下载

各总线的区别

各总线的区别

1、 RS232总线，RS485总线和USB总线的不同与应用特点。

RS232使用-12V表示逻辑1，12V表示逻辑0，全双工，最少3条通信线（RX,TX,GND），因为使用绝对电压表示逻辑，由于干扰，导线电阻等原因，通讯距离不远，低速时几十米也是可以的。

RS485，在RS422后推出，绝大部分继承了422，主要的差别是RS485可以是半双工的，而且一个驱动器的驱动能力至少可以驱动32个接收器（即接收器为1/32单位负载），当使用阻抗更高的接收器时可以驱动更多的接收器。所以现在大多数全双工485驱动/接收器对都是标：RS422/485的，因为全双工RS485的驱动/接收器对一定可以用在RS422网络。

RS232总线：

Rs-232的电气特性

在TxD和RxD上：逻辑1(MARK)=-3V～-15V

逻辑0(SPACE)=+3～＋15V

在RTS、CTS、DSR、DTR和DCD等控制线上：

信号有效（接通，ON状态，正电压）＝+3V～+15V

信号无效（断开，OFF状态，负电压）=-3V～-15V

以上规定说明了RS-323C标准对逻辑电平的定义。对于数据（信息码）：逻辑“1”（传号）的电平低于-3V，逻辑“0”（空号）的电平告语+3V；对于控制信号；接通状态（ON）即信号有效的电平高于+3V，断开状态(OFF)即信号无效的电平低于-3V，也就是当传输电平的绝对值大于3V时，电路可以有效地检查出来，介于-3～+3V之间的电压无意义，低于-15V或高于+15V的电压也认为无意义，因此，实际工作时，应保证电平在±(3～15)V之间。 用RS-232总线连接系统是，有近程通讯方式和远程通讯方式两种，近程通讯是指传输距离小于15米的通讯，可以用RS-232 电缆直接连接。15米以上的长距离通讯，需要采用调制调解器。

串口通信RS232与RS458简介

串口通信RS232与RS458简介

串口通信RS232和RS485简介

PLC与控制设备之间的通信基本上都是基于串行通信接口，采用其对应的通信协议进行控制的，而对于串行通信接口，常用的包括RS232、RS422、RS485。

一、RS232串行通信接口

RS-232接口符合美国电子工业联盟(EIA)制定的串行数据通信的接口标准，被广泛用于计算机串行接口外设连接，有些老式PC机上就配置有RS232接口。

RS232的工作方式是单端工作方式，这是一种不平衡的传输方式，收发端信号的逻辑电平都是相对于信号地而言的，RS232最初是DET(数字终端设备)和DCE(数据通信设备)一对一通信，也就是点对点，一般是用于全双工传送，当然也可以用于半双工传送。此外，RS232是负逻辑，逻辑电平是±5~±15V，传输距离短，只有15米，实际应用可以达到50米，但是再长的距离就须加调制了。

最初RS232标准物理接口是25个引脚的，因为常用的是9个引脚，后来就基本采用DB9连接器了，RS232的DB9连接器的引脚定义见下图：

在DB9的9个引脚中，并不是所有的信号端都使用的，比如说RTS/CTS只有在半双工方式中作发送和接收时的切换用，而在全双工方式中，因配置双向通道所以不需要。

一般来说，在全双工方式中RS232标准接线只要三条线就足够了，两根数据信号线TXD/RXD，一根信号地线GND。双方连接的方式是将TXD和RXD交叉连接，信号地直接相接，然后将各自的RTS/CTS，DSR/DTR短接，将DCD和RI悬空就可以。

二、RS485串行通信接口

1、概况

为改进RS232通信距离短、速率低的缺点，1983年，RS-485通讯接口被电子工业协会 (Electronics Industries Association EIA)批准为一种通讯接口标准。使用RS-485作为物理层的常用标准协议主要有工业HART总线、modbus协议、Profibus DP等等。

RS232、RS485、RS422电平,及常见逻辑电平标准

RS232、RS485、RS422电平,及常见逻辑电平标准

RS232、RS485、RS422电平，及常见逻辑电平标准

RS232电平或者说串口电平，有的甚至说计算机电平，所有的这些说法，指得都是计算机9针串口 （RS232）的电平，采用负逻辑，

－15v ~ －3v 代表1

＋3v ~ ＋15v 代表0

RS485电平 和RS422电平 由于两者均采用 差分传输（平衡传输）的方式，所以他们的电平方式，一般有两个引脚 A,B

发送端 AB间的电压差

＋2 ～ ＋6v 1

－2 ～ －6v 0

接收端 AB间的电压差

大于 ＋200mv 1

小于 －200mv 0

定义逻辑1为B>A的状态

定义逻辑0为A>B的状态

AB之间的电压差不小于200mv

一对一的接头的情况下

RS232 可做到双向传输，全双工通讯 最高传输速率 20kbps

422 只能做到单向传输，半双工通讯，最高传输速率10Mbps

485 双向传输，半双工通讯, 最高传输速率10Mbps

精选文档

— 2 常见逻辑电平标准

下面总结一下各电平标准。和新手以及有需要的人共享一下^_^.

现在常用的电平标准有TTL、CMOS、LVTTL、LVCMOS、ECL、PECL、LVPECL、RS232、RS485等，还有一些速度比较高的 LVDS、GTL、PGTL、CML、HSTL、SSTL等。下面简单介绍一下各自的供电电源、电平标准以及使用注意事项。

TTL：Transistor-Transistor Logic 三极管结构。

Vcc：5V；VOH>=2.4V；VOL<=0.5V；VIH>=2V；VIL<=0.8V。

因为2.4V与5V之间还有很大空闲，对改善噪声容限并没什么好处，又会白白增大系统功耗，还会影响速度。所以后来就把一部分“砍”掉了。也就是后面的LVTTL。

LVTTL又分3.3V、2.5V以及更低电压的LVTTL(Low Voltage TTL)。

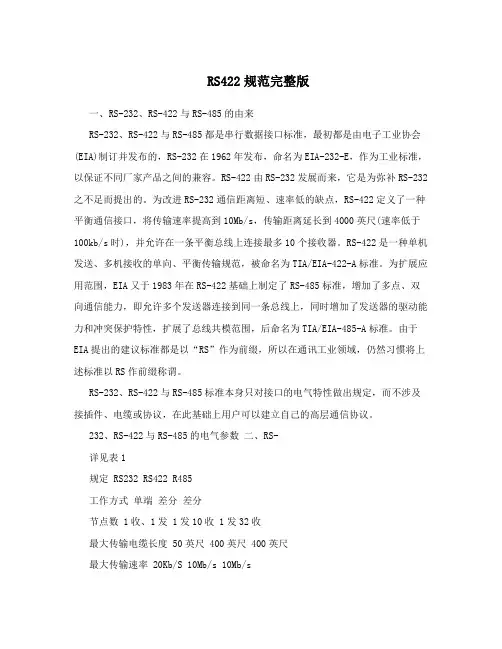

(完整word版)RS422规范完整版
